Безраструбные чугунные системы SML все чаще используют при строительстве и реконструкции сооружений разного типа (от жилых домов до промышленных объектов). Это современная система, отличающаяся целым рядом преимуществ перед другими решениями.

Канализация без раструбов: новый практичный подход

Трубы SML, включая продукцию Pam Global, устанавливаются в водоотводных и канализационных системах на разных объектах, отлично справляясь с задачей отвода стоков.

Конструкции изготавливаются из чугуна. Особенность системы заключается в отсутствии раструбов – трубы соединяются методом стыка с помощью хомутов.

В чем преимущества безраструбных систем

Отсутствие раструбов упрощает и ускоряет монтажные работы. Установка инженерных сетей осуществляется с помощью соединительных хомутов, выполненных из качественной стали (устойчивой к коррозии, выдерживающей высокий уровень внешнего давления).

Хомуты обеспечивают высокую герметичность канализационной системы. К тому же данный способ монтажа требует меньше усилий и времени, что положительно сказывается и на стоимости работ.

Применение SML канализации

Трубопроводы такого типа применяют для обустройства сточных систем на разных объектах, включая

• магазины (от небольших торговых точек до супермаркетов и ТЦ;
• медицинские учреждения;
• бизнес-центры;
• многоквартирные жилые дома;
• административные учреждения и т.д.

Больше информации о канализационном оборудовании предоставит официальный дилер Pam Global , на его сайте в деталях рассматриваются характеристики и особенности труб SML.

Аргументы в пользу безраструбной SML канализации

Конструкции универсальны – могут применяться в разных условиях. Это особенно актуальное решение при обустройстве канализации на объектах с повышенными требованиями к шумоизоляции (причина в том, что чугунные трубы бесшумны в эксплуатации).

Другие преимущества:

• минимальное сопротивление потоку рабочей среды (благодаря гладкой поверхности риски образования отложений и снижения эффективности работы системы сводятся к минимуму);
• простой монтаж (установка не требует применения сложных инструментов);
• высокая прочность и устойчивость к коррозии;
• абсолютная герметичность (достигается за счет использования надежных соединительных хомутов);

Канализация прокладывается без деформационных швов, это снижает затраты на обустройство сетей и упрощает монтаж. Гладкость внутренней поверхности обеспечивается за счет особого покрытия, получаемого с помощью эпоксидной смолы и специальной обработки.

Трубы SML устойчивы на разрыв и сжатие. Конструкции сохраняют эксплуатационные характеристики в течение длительного времени (работая в разных условиях). В среднем срок службы таких труб в два раза выше, если сравнивать этот показатель с обычными пластиковыми изделиями.

Связанные вопросы и ответы:

Что такое безраструбная чугунная канализация SML

Безраструбные чугунные системы внутренней канализации SML всё более активно применяются при строительстве и реконструкции промышленных предприятий, общественных зданий и многоквартирных домов повышенной этажности. Применение современных материалов и технологий изготовления позволяет обеспечить им ряд преимуществ по сравнению со ставшими популярными в последние годы коммуникациями из полиэтилена и поливинлхлорида. С недавнего времени трубы, фитинги и соединители SML производятся на территории РФ, что обеспечивает их доступность.

5071

Особенности применения

Особенности изготовления и монтажа безраструбных чугунных труб SML

С 2016 года чугунные трубы и фасонные элементы канализационных систем SML, а также трубные хомуты для них производятся в России под брендом KRONTIF&HF. Это позволяет снизить стоимость изделий за счет отсутствия зависимости от курса евро, а также сократить сроки поставки продукции. При этом качество её не уступает аналогичным европейским изделиям, так как процесс производства контролируется британскими специалистами компании HALIFAX LTD, входящей в концерн Hargreaves Foundry. Все изделия производятся на современном европейском автоматизированном оборудовании из высококачественного сырья.

Технология производства и преимущества безраструбной чугунной системы канализации SML KRONTIF&HF

Основные элементы систем канализации SML KRONTIF&HF – трубы, отводы, тройники, крестовины, переходники, заглушки и т. п. изготавливаются из литейного чугуна. На внутреннюю и внешнюю поверхности путем погружения наносится двухкомпонентное эпоксидное покрытие. Затем производится обжиг изделий при температуре 180 ºС, что обеспечивает надежное сцепление покрытия с поверхностью металла. Такая технология позволяет совместить характерные для чугунных изделий свойства со стойкостью к коррозии и агрессивному воздействию сточных вод. На внешнюю поверхность также наносится слой грунтовки. При необходимости трубопроводы и фасонные части могут дополнительно лакироваться и краситься.

Основные преимущества использования безраструбных чугунных труб производства KRONTIF&HF:

• Высокая механическая прочность и твердость. Ударная прочность (предельное сжатие) не менее 350 MPa, прочность на разрыв не менее 200 MPa, плотность7,2 кг/куб.дм. SML трубопроводы могут прокладываться как открытым способом, так и в грунте или бетоне. При использовании стандартных соединителей они рассчитаны на типичное для канализационных систем давление до 0,5 бар, а при условии применения усиленных могут выдержать до 10 бар.
• Негорючесть и низкий коэффициент температурного расширения. Чугунные трубопроводы, в отличие от пластиковых, не повреждаются открытым пламенем или в результате сильного нагрева при возгорании. Они полностью удовлетворяют противопожарным нормам, так как не выделяют токсичных веществ при пожаре и позволяют ему распространяться через стены и перекрытия. Коэффициент линейного теплового расширения у чугунных труб составляет всего 0,0105 мм/мК, что позволяет обходиться без дополнительных компенсаторов при монтаже.
• Стойкость к воздействию агрессивных сред. Стойкое эпоксидное покрытие гарантирует компонентам SML-систем высокую устойчивость к компонентам сточных вод, в том числе химическим веществам с pH2-pH12.
• Пониженный уровень шума. Трубы не нуждаются в дополнительной звукоизоляции и скрытом размещении в коробах для предотвращения передачи звука перемещающейся по ним среды.
• Экологичность и возможность переработки. Изделия могут быть произведены из вторичного сырья и сами подлежат переработки после окончания срока службы.

Как происходит монтаж безраструбной чугунной канализации SML

Одним из основных преимуществ безраструбных систем внутренней канализации SML является простой и быстрый монтаж и демонтаж. Для соединения труб и фасонных частей (отводов, крестовин, переходников и т. п.), а также их крепления к конструктивным элементам зданий и сооружений используются фирменные хомуты и кронштейны.

Новости СМИ2

В этой статье   мастер   сантехник   расскажет о монтаже чугунной безраструбной SML трубы.

Особенности монтажа

Трубы SML имеют стандартную монтажную длину – 3000 мм, что обеспечивает удобство их транспортировки и монтажа. Если необходим более короткий участок трубопровода, резка производится непосредственно на месте установки. Для этой цели могут применяться цепные или ременные пилы, дисковые пилы ( болгарки ), а при отсутствии доступа к источнику электроэнергии – роликовый труборез. Основное условие, которое следует соблюдать при резке, – расположение режущего инструмента строго перпендикулярно оси трубопровода для получения ровного среза.

Для соединения отдельных труб и фитингов систем SML, расположенных внутри зданий   систем канализации , обычно применяют хомуты из нержавеющей стали с прокладкой EPDM типа Max и Rapid. При необходимости обеспечения дополнительной защиты от внешних воздействий также могут использоваться хомуты Ductile Iron, состоящие из двух чугунных скоб с эпоксидным покрытием. Все они рассчитаны на давление до 0,5 бар.

Соединение с помощью Max и Rapid осуществляется следующим образом:

• Хомут надевается на конец отрезка трубы или фитинга до упора в выступ на внутренней прокладке.
• С другой стороны в хомут также до упора вставляется присоединяемый трубопровод или фасонный элемент.
• При помощи шестигранного ключа или головки 6 мм или 8 мм (зависит от диаметра) производится затяжка единственного болта хомута моментом (10–20 Нм).

При монтаже с помощью хомута Ductile Iron соединяемые части сначала поочередно вставляются до упора в прокладку, после чего на неё устанавливаются и скрепляются двумя винтами две чугунные скобы.

При монтаже напорных канализационных систем, а также при соединении участков, которые подвергаются дополнительным продольным нагрузкам, для более надежной фиксации соединяемых элементов применяют когтевые хомуты (грипы) Kralle. Они устанавливаются поверх стандартных соединителей Max и Rapid, что позволяет усилить ранее не нуждавшееся в этом соединение без разборки. При установке грипа допустимое давление в трубопроводе может составлять до 10 бар. Альтернативой им являются специальные усиленные хомуты из легированной стали с тефлоновым покрытием и прокладкой EPDM. Они способны обеспечить герметичность соединения для канализационных систем с давлением до 16 бар.

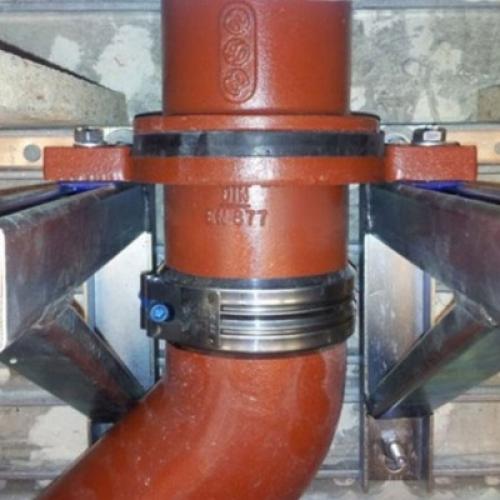

Крепление горизонтальных и вертикальных чугунных трубопроводов SML

При монтаже горизонтальных участков   трубопроводов SML   используются крепежные хомуты и специальные боковые скобы. Хомуты, фиксирующиеся на одной или двух шпильках, необходимо размещать на расстоянии не более 3 м друг от друга. Также рекомендуется размещать крепежные элементы в местах изменения направления трубопровода или установки тройника. Через каждые 12 м устанавливается крепежная скоба.

На вертикальных участках трубопровода крепежные элементы размещаются на расстоянии не более 2 м друг от друга и в местах расположения фитингов. Кроме того, для снижения нагрузки на стояк через каждые 22 метра устанавливаются специальные поддерживающие трубы и скобы.

Соединение безраструбных чугунных труб с другими типами трубопроводов

В зависимости от типа присоединяемого к SML системам трубопровода или устройства могут использоваться различные способы или дополнительные приспособления. Так, подключение внутренних элементов систем   канализации   ( умывальников ,   унитазов ,   душевых кабин   и т. п.) может производиться при помощи специального тройного коллектора.

Для соединения с внутренними трубами из пластика, меди и других материалов может применяться тройник или крестовина с отводом с внутренней резьбой 2”, в которую устанавливается специальный переходник. Альтернативным вариантом подобного соединения может служить универсальный переходник Fix из EPDM.

Соединение с   керамическими трубами   городской канализации может фиксироваться при помощи цемента или специальных адаптеров, выпускаемых их производителями. Стыковка с чугунными трубами осуществляется при помощи традиционной чеканки стыков.

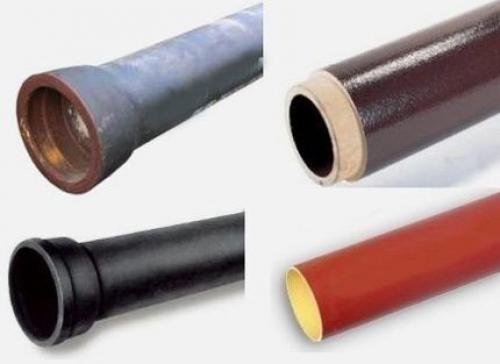

В чем разница между безраструбной чугунной канализацией SML и традиционными системами

Для канализационных чугунных труб классификации TML существует их условное разделение по функциональным свойствам на два вида:

1. Безраструбные (SML).
2. Раструбные (SME).

Первые отличаются тем, что конструктивно исполнены как исключительно гладкие элементы от начала до конца по всей длине. Вторые, напротив, имеют на одном из концов немного расширенный в диаметре раструб.

Трубы из чугуна, сделанные под системы водоотведения зданий, производят разные по конструктивному исполнению. Наиболее часто используются на практике безраструбные и раструбные чугунные трубы

Безраструбные чугунные трубы считаются лучшим вариантом для монтажа наружных канализационных систем, относящихся по классификации к TML системам. Трубы вида SML обеспечивают больше удобств в условиях прокладки, позволяют легко и быстро производить демонтаж при необходимости.

Оба вида труб выпускаются с номинальным размером внутреннего диаметра 100 мм, тогда как размер внешнего диаметра составляет 110 мм. Как правило, номинальный и любой другой размер диаметра указывается маркировкой (например – DN100).

Часто практикуемые размеры диаметра чугунных труб (раструбных и безраструбных) лежат в диапазоне 100 – 400 мм. В целом же этот диапазон охватывает размеры диаметра до 1000 мм. Стандартная длина равна – 3000 мм.

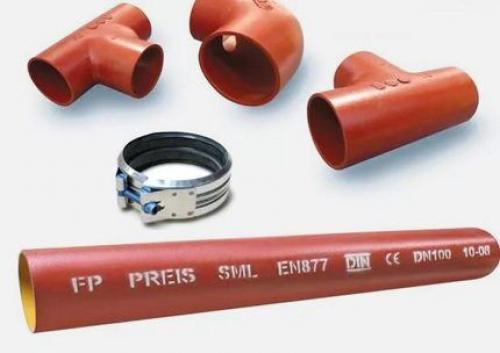

Труба безраструбная, изготовленная на основе пластинчатого чугуна и входящая в группу классификации SML, а также фасонные детали, необходимые для полноценного монтажа систем водоотведения

Существуют также изделия, которые относятся к другим классификационным группам. Например, продукты классификации SMU функционально предназначены для систем водоотведения зданий и дренажных систем.

Есть трубы под транспортировку химических агрессивных сред. Они проходят по классификации MLK. А продукты чугунного производства под классификатором MLB подходят для систем дренажа на дорогах и мостах.

Какова надежность и срок службы безраструбной чугунной канализации SML

По принципу действия и особенностям конструкции канализационные трубопроводы из чугуна делятся на внутренние и внешние. Также чугунные трубы бывают разных видов с соответствующей маркировкой:

• ЧК – чугунные канализационные. Безнапорные.

Безнапорные чугунные трубы монтируют при обустройстве внутренней и наружной систем канализации, работающих по принципу самотёка. Чугунные трубы ЧК используются в канализационных системах жилых домов. Плюсом таких чугунных труб является бесшумность, а также возможность стыковки с пластиковыми трубами. Несмотря на то, что это достаточно хрупкие изделия и они не терпят ударной нагрузки, существует возможность повторного использования канализационных труб ЧК при аккуратном демонтаже.

• ВШЧГ – чугунные трубы из высокопрочного чугуна применяются для монтажа систем, работающих при повышенном давлении. Напорные.

Особенностью труб, изготовленных из ВЧШГ является их устойчивость к силовым и ударным нагрузкам. Срок службы таких чугунных труб достигает 100 и более лет. Обеспечивается такая устойчивость и большой срок службы благодаря особенностям сплава ВЧШГ. В состав чугуна ВЧШГ входит графит шаровидной формы. Именно это и делает сплав пластичным, нехарактерным для обычного чугуна. Напорные чугунные трубы ВЧШГ применяют для обустройства внешней канализации в неблагоприятных условиях – на большой глубине залегания, при крайне низких температурах.

• SML – чугунные трубы без раструба.

Безраструбные чугунные трубы внутри и снаружи покрыты специальным составом - эпоксидной смолой. Это позволяет предотвращать окислительные химические реакции, а также способствует уменьшению уровень шума при движении стоков. Безраструбные чугунные трубопроводы из труб SML обладают высокой пропускной способностью, выдерживают любые перепады температуры. Системы из таких труб имеют самый длительный безаварийный срок службы.

При стыковке безраструбных труб применяются специальных хомуты. Такие соединительные хомуты состоят из стального стягивающего элемента и эластичной муфты, которую накладывают на место стыка. Соединительные хомуты для труб SML производятся под все диаметры труб.

• SME – раструбные трубы.

Раструбные трубы отличаются от безраструбных наличием раструба. Раструб - это монтажное расширение на конце трубы, которое служит стыковочным местом для другой трубы. Принцип раструбного соединения основан на том, что диаметр раструба больше диаметра трубы, которая в него вставляется. Место соединения чугунных труб уплотняются каболкой (смоляными составами с наполнителем) или заполняются цементным раствором, битумной мастикой.

• ЧНР – чугунные, напорные, раструбные трубы.

На трубы ЧНР при производстве наносят специальный состав на основе битума и лака, который придаёт трубам дополнительную способность противостоять агрессивным воздействиям. Трубы ЧНР применяются при обустройстве канализационных систем напорного типа.

Чугунные трубы с раструбом, кроме всех прочих преимуществ, имеют основное достоинство – простота монтажа, технологичность в эксплуатации, относительно низкие затраты на установку изделий.

Где можно купить безраструбную чугунную канализацию SML

В трубах SML, содержание графита в чугуне, делает этот сплав неподверженным зубастой коррозии, а внутренняя и внешняя часть трубы окрашена специальной краской с эпоксидной смолой в составе.

Чугун имеет весьма небольшой коэффициент линейного расширения при изменении температурного режима, а то расширение, которое всё-таки появляется, неизменно нивелируется соединительными стальными хомутами с уплотнительной резиной и её высокой степенью защиты от химических разрушающих элементов.

Менеджер-эксперт Металлсантехгрупп

Трубы SML выпускают несколько крупных заводов, но все соединения и диаметры приведены к единому стандарту, что позволяет покупателю смешивать изделия (трубы и фитинги) на свой вкус и по цене и по качеству. В любом месте трубопровода можно легко установить отводы, тройники и ревизию SML и всё, в очень короткое время.

Установка канализации в домах, группе домов, в коттеджном поселке или новом микрорайоне потребует много строительных материалов, у нас вы можете купить:

теплоизоляцию для труб , вполне возможно из вспененного каучука , профнастил для забора и кровли , для водопровода в доме - счетчики для воды , для трубопровода ГВХ - фланцы стальные и фильтры сетчатые , к ним обязательно хомуты с резиновой прокладкой .

Всё начинается с малого, возможно с замены старых труб канализации на новые - чугунные безраструбные. Затем, придет пора заменить многое. Мы будем вместе с вами во время стройки, ремонта, благоустройства и обязательно доставим вам товар в день заказа!

Трубы SML на заводской площадке производителя

Чугунные трубы SML - это безраструбные трубы из чугуна, с изрядной долей примеси графита в сплаве (в соответствии с DIN 19522 / DIN EN 877). Они одобрены для всех типов дренажа и изготавливаются с номинальной шириной от DN 50 до DN 200 (и более) и длиной до 300 см.

Трубы SML имеют антикоррозийное покрытие (внутри и снаружи), предотвращающее коррозию.

Для чугунных труб SML доступны фитинги с изгибами 15°, 30°, 45°, 70° и 88,5°, а также 135° для байпасных линий. Существуют и переходные трубы (патрубки), отводы с углом 45°, 70°, 88,5°, двойные отводы (ответвления), угловые отводы, тройники, параллельные и комбинированные отводы, переходные трубы, ревизии для очистки, ловушки запаха и трубы с зажимными или настенными фланцами, а также специальные соединительные детали и заглушки.

Чугунные трубы соединяются между собой манжетами и хомутами из стабилизированной нержавеющей стали с эластичными водостойкими уплотнительными кольцами, а также с помощью двойных пластиковых втулок при укладке в землю, используются переходы SML и заглушки SML .

Система труб с защитным покрытием и без раструба, состоит из чугуна с пластинчатой графитовой структурой. Основой для труб SML является стандарт DIN EN 877, размеры труб основаны на DIN 19522. Трубы SML поставляются от DN 40 до DN 300 и соединяются между собой зажимными муфтами или зажимами.

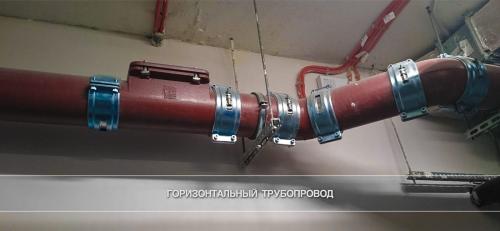

Горизонтальный трубопровод канализации. На картинке вы видите, как закреплены трубы креплениями и хомутами.

Какова цена на безраструбную чугунную канализацию SML

01

Низкий уровень шума

Наивысшие показатели по звукоизоляции.
Чугунные трубы SML подходят для монтажа на объектах с повышенными требованиями к шумозащите: в отелях и жилых комплексах премиум класса, в концертных и театральных залах , в переговорных и др.

Материал трубы снижает тот шум, который передается от трубы по воздуху.
Значительная часть шума распространяется по строительным конструкциям через систему креплений. Важно, чтобы в используемых крепежах применялись элементы, препятствующие передаче звуковых колебаний сточного потока на несущие конструкции здания.

02

Несгораемость

Трубы и фитинги марки AVF изготовлены из литейного чугуна. Данный материал соответствует классу стройматериаолов А1 “несгораемый”. Трубы и фитинги AVF соответствуют стандарту ГОСТ 6942-98. В случае пожара они сохраняют свои функциональные свойства и гермитичность.

Соединительные хомуты Rapid с уплотнительной манжетой из EPDM также являются пожаробезопасными, так как кольцо из нержавеющей стали полностью закрывает прокладку и не допускает её возгорания при пожаре.

03

Устойчивость к коррозии

Внутренняя поверхность безраструбных труб надежно защищена от химических и механических воздействий благодаря использованию покрытия на основе эпоксидной смолы. Все фасонные части системы SML
покрываются грунтовым слоем и проходят антикоррозионную обработку, что обеспечивает равномерное покрытие и дополнительную защиту.

Царапины, сколы и потертости на фасонных деталях возникают при транспортировке, перекладывании и монтаже. В виду того, что изделия из чугуна обладают высокой корозионной стойкотью, то локальные нарушения лако-красочного покрытия не влияют на потребительские свойства товара. Мелкий ремонт может быть произведен и в условиях строительной площадки. Эти действия не влияют на гарантийные обязательства поставщика.

04

Быстрый монтаж

Монтаж труб SML прост и не требует специальных инструментов. Достаточно установить хомут, затянуть болты и соединение готово.

Что входит в комплект поставки безраструбной чугунной канализации SML

В середине прошлого столетия недостатки используемых в системах канализации труб из чугуна с раструбами (SME) стали стимулом для разработки более эффективных решений. В результате в конце 60-х появились первые безраструбные чугунные трубопроводы (SMU). В настоящее время существует несколько разновидностей данных изделий – BML, TML, VML, KML, SML – каждая из которых предназначена для определенных условий и сфер применения.

2800

Особенности применения

Внутренние и наружные канализационные системы

Характерной общей чертой всех безраструбных чугунных систем трубопроводов является способ соединения их элементов друг с другом . Суть его заключается в том, что торцы трубопроводов или фитингов размещаются параллельно друг другу и скрепляются специальных металлическим хомутом, снабженным манжетой из эластомера. Такое решение обеспечивает сразу несколько преимуществ:

• удобство монтажа и демонтажа;
• высокую герметичность соединения;
• снижение риска продольных смещений;
• уменьшение отходов изделий.

Принципиально новым способом соединения, преимущества которого перед раструбным сразу стали очевидными, модернизация систем не ограничилась. Использование в качестве материала для производства канализационных труб серого чугуна, получаемого в том числе из металлолома, позволило снизить себестоимость изделий. Дополнительные достоинства обеспечило нанесение на внутреннюю и внешнюю поверхности специальных покрытий, способствующих повышению износостойкости и препятствующих образованию отложений на внутренней поверхности за счет повышения её гладкости.

К числу основных преимуществ чугунных трубопроводов можно также отнести:

• длительный срок службы;
• высокую прочность;
• значительную термостойкость и негорючесть;
• стойкость к коррозии и агрессивным средам;
• экологичность (за счет возможности использования в качестве вторсырья);
• хорошую звукоизоляцию.

Разновидности безраструбных чугунных трубопроводов:

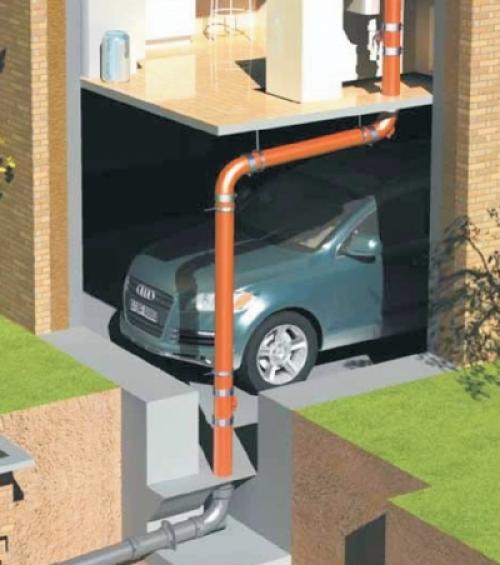

Все безраструбные чугунные системы можно разделить на две категории – внутренние и наружные. Первые предназначаются для транспортировки бытовых и производственных канализационных стоков внутри зданий и их доставки к внешним сетям. Вторые же обеспечивают отвод от сооружений и до коллектора. При этом внутри каждой категории существует разделение ещё на несколько разновидностей, различающихся эксплуатационными характеристиками.

Внутренние системы:

SML – предназначены для организации системы канализации преимущественно в жилых домах и других зданиях, для которых нехарактерна высокая агрессивность среды. Имеют внешнее покрытие в виде слоя грунтовки толщиной около 40 микронов, обеспечивающее достаточную защиту от коррозии при открытом монтаже. Внутреннее эпоксидное покрытие желтого цвета толщиной 120 микронов, соответствует EN 877.

KML – используются для отвода сточных вод, содержащих агрессивные вещества. Рекомендованы для использования в медицинских и образовательных учреждениях, заведениях общепита, гостиницах, а также для отвода производственных стоков. Отличаются наличием дополнительного внешнего оцинкованного покрытия, расположенного под слоем грунтовки темно-серого цвета, а также утолщенным внутренним эпоксидным покрытием толщиной 250 микронов.

V ML – системы с усиленной термоизоляцией и защитой от воздействия конденсата. Представляют собой SML трубопроводы, покрытые сверху слоем негорючей твердопенной изоляции, защищенным стальным кожухом. Предназначены для неотапливаемых помещений, например, складов, а также для отвода дождевой и талой воды. Возможна прокладка снаружи здания. Существует исполнение с дополнительной защитой от промерзания.

Внешние системы:

TML – безраструбные чугунные трубопроводы, предназначенные для прокладки под слоем грунта, в том числе под дорогой (при условии размещении сверху смягчающего слоя). Наружное покрытие образовано оцинкованным слоем поверхностной плотностью 130 г/м²и эпоксидным лаковым орехово-коричневого цвета толщиной 60–100 мкм. Внутренне покрытие толщиной 120 мкм.

BML – система безраструбных чугунных труб, обеспечивающая отвод ливневых и талых вод от мостов, путепроводов и других подобных сооружений. Внутреннее эпоксидное покрытие толщиной 120 мкм, внешнее – слой цинка (40 мкм) и эпоксидный лак (80 мкм).
