Все, что нужно знать о кране шаровом муфтовом для воды

Все, что нужно знать о кране шаровом муфтовом для воды

Специфика шаровых кранов в применении сферической камеры и запирающей пробки, которая имеет пропускное отверстие и при повороте на 90 градусов принимает одно из двух положений: открыто или закрыто. Материал изготовления шара варьируется, может применяться латунь, бронза, сталь и полипропилен. Выбор материала крана зависит от специфики конкретной гидросистемы.

Основными компонентами шарового муфтового крана являются:

Положительные и отрицательные особенности муфтовых кранов

Шаровые муфтовые краны обладают отличными эксплуатационными характеристиками, что сказалось на их популярности и повсеместном применении. К их положительным характеристикам можно причислить следующее:

• огромный эксплуатационный ресурс, шаровые краны рассчитаны на 5 лет беспрерывного пользования, что составляет от 20 до 25 тысяч открываний/закрываний;
• компактный размер и широкий выбор изделий с различной спецификой позволяют подобрать кран под любые нужды и использовать в самых непритязательных условиях с высоким удобством;
• высокая надежность – краны обеспечивают полную герметичность;
• небольшой вес – благодаря компактным размерам изделие не требует значительных затрат материала на свое изготовление;
• устойчивость к коррозионным процессам;
• высокая скорость перекрытия потока, особенно у консольного типа с ручкой;

• не нуждаются в постоянном обслуживании, могут работать на протяжении длительного периода без смазки;
• диапазон рабочих температур колеблется в пределах от – 50 до + 200 градусов;
• небольшой коэффициент гидравлического сопротивления;
• для производства шарового крана не нужно много материала, что делает соотношение цена/выгода от использования еще выше;
• могут использоваться с различными типами жидкости, в том числе сильнозагрязненными, вязкими, суспензиями и пульпой;
• не создает зону застоя.

Но также у шаровых кранов есть свои слабые стороны, к ним можно причислить следующее:

• относительным недостатком считается наличие весьма длинного и массивного штока, из-за чего в тесных условиях могут возникнуть неудобства;
• кран требует плавного открытия, иначе при высоком давлении может произойти гидравлический удар;
• не может использоваться в отопительной системе с рабочей температурой более 150 С и давлением 1.6 МПа;
• могут образовываться солевые отложения, осложняющие эксплуатацию крана в дальнейшем;

• при плохом качестве весьма вероятно засорение шаровой пробки;
• мелкие частицы песка и ржавчины, присутствующие в изношенных водогонных магистралях, могут повредить шар, следствием чего станет нарушение герметичности в закрытом состоянии;
• недорогие версии шарового крана часто дают течь в течение небольшого срока после начала эксплуатации;
• при использовании на магистрали холодной воды должна поддерживаться плюсовая температура иначе произойдет замерзание воды и разрыв крана.

Связанные вопросы и ответы:

Что такое кран шаровой муфтовой для воды

Свое название такая заполная арматура получила благодаря сферической форме запорного элемента, в центре которого выполнено отверстие для движения рабочей среды. В закрытом положении ось отверстия перпендикулярна оси трубопровода, в открытом – они параллельны. На сегодняшний день муфтовые шаровые краны широко используются в системах водоснабжения и отопления, практически полностью заменив вентили, пробковые краны и задвижки.

Рабочие среды

Благодаря универсальной конструкции шаровой кран можно применять практически со всеми рабочими средами: водой, паром, сжатым воздухом, нефтепродуктами, вязкими и абразивными веществами. Муфтовые шаровые краны обычно используются для воды. Такая запорная арматура монтируется на трубопровод DN50 и менее. Температура рабочей среды в системе не должна составлять больше +100 °С при давлении до 16 бар. В противном случае рекомендована установка шаровых кранов другого типа: приварных, фланцевых или межфланцевых. Не допускается продолжительная эксплуатация муфтового шарового крана при неполном открытии затвора. В результате этого может нарушить герметичность перекрытия потока в системе.

Основные преимущества

• Оптимальная стоимость.
• Небольшие габариты.
• Относительно невысокая масса.
• Продолжительный срок эксплуатации.
• Универсальность и надежность конструкции.
• Отсутствие необходимости в техническом обслуживании.
• Низкий показатель гидравлического сопротивления.
• Отсутствие в проточной части застойных зон.
• Возможность монтажа в любом положении.
• Высокая герметичность перекрытия потока рабочей среды.
• Возможность полнопроходного исполнения.
• Обеспечение подачи рабочего потока в любом направлении.
• Возможность быстрого перекрытия движения потока.

Если по каким-либо техническим причинам невозможно установить на трубопровод муфтовой шаровой кран, выполняется монтаж фланцевого шарового крана, шарового крана под приварку, запорного клапана (вентиля), пробкового крана или задвижки. Такая запорная арматура также позволяет обеспечить герметичное перекрытие потока рабочей среды.

Какие материалы используются для изготовления крана шарового муфтового для воды

На заводе УЗТА изготавливают стальные, стальные хладостойкие, а также нержавеющие шаровые краны.

Материал корпуса

Для стального шарового крана материалом изготовления служит углеродистая сталь ( ст.20 , например). Такой кран применяется в промышленности и сфере ЖКХ. Кран из стали обладает невысокой ценой, широкой линейкой моделей. Кроме того, такой кран устойчив к механическим воздействиям. Из недостатков — не подходит для использования при низких температурах (ниже -40°C), а также для эксплуатации в слабоагрессивных средах.

Из стали 09Г2С изготавливают стальные хладостойкие краны, они, в отличие от просто стальных, могут эксплуатироваться при температуре до -60°C, а также в средах, содержащих сероводород.

Нержавеющий шаровой кран изготавливают, как правило, из стали 12Х18Н10Т. Такие краны можно использовать в большинстве кислотных и щелочных сред, при температуре до -60°С. Стоят такие краны существенно дороже.

Кран шаровой ст. 20

Также бывают

Латунный шаровой кран изготавливается из латуни и, как правило, используется в сантехнике. Его основные достоинства - это невысокая цена, большой выбор исполнений, хорошие эксплуатационные характеристики. К недостаткам можно отнести небольшой диаметр, невысокую температуру эксплуатации (до 200°C). Кроме того, краны из латуни не подходят для нефтепродуктов.

Чугунные шаровые краны не имеют преимуществ относительно стальных, стоят дороже и почти не производятся на сегодняшний день.

Пластиковые шаровые краны изготавливаются из полипропилена. Такие краны долговечны, стоят недорого и мало весят, но могут монтироваться только на пластиковые трубы.

Латунные, чугунные и пластиковые краны завод УЗТА не изготавливает.

Какие преимущества имеет кран шаровой муфтовой для воды по сравнению с другими типами кранов

Полнопроходные и неполнопроходные конструкции шарового крана, и особенности этих конструкций

В ассортиментном перечне нашей компании представлены модели полнопроходные и неполнопроходные . Чем же они отличаются?

Основным отличием этих двух разновидностей является разница в диаметре проходного сечения. В неполнопроходных шаровых кранах диаметр в шаре ниже диаметров входа и выхода из крана. Если кран имеет фланцевое крепление, то, соответственно, диаметр входного отверстия будет больше внутреннего диаметра (диаметра самого шара, который и является элементом дозирования жидкостной или газовой среды). Такая конструкция крана имеет больший коэффициент гидравлического сопротивления, чем полнопроходная конструкция крана. Две различные конструкции крана имеют свои преимущества и свои недостатки.

Достоинства неполнопроходных шаровых кранов заключаются в том, что на них уходит меньше материала, при их изготовлении, они значительно дешевле полнопроходных кранов, а также, они легче в управлении, поскольку, поток перекрываемой среды будет ниже, чем поток перекрываемой среды в полнопроходном кране. Диаметр и напор будет меньше и меньше нагрузка на запорный орган, то есть шар. Существенное снижение этих нагрузок приводит к большей долговечности запорного механизма. Кроме этого, из-за материалоемкости, такие краны весят меньше, что важно при монтаже трубопроводов большого диаметра. Сниженная стоимость, уменьшенный вес делают эту продукцию востребованной в различных областях применения.

Достоинства полнопроходных шаровых кранов заключаются в отсутствии гидравлического сопротивления , поэтому, потерь напора в таком трубопроводе не происходит. По этой причине, такие краны применяются, как правило, для работы с жидкостными средами, которые не сжимаются, в отличие от газообразных сред, и потери напора могут существенно влиять на производительность системы.

Таким образом, шаровые краны имеют различные пропускные способности, что необходимо учитывать при монтаже новых трубопроводов или ремонте трубопроводов старых.

Как выбрать подходящий кран шаровой муфтовой для воды для своего дома

Шаровые муфтовые краны обладают отличными эксплуатационными характеристиками, что сказалось на их популярности и повсеместном применении. К их положительным характеристикам можно причислить следующее:

• огромный эксплуатационный ресурс, шаровые краны рассчитаны на 5 лет беспрерывного пользования, что составляет от 20 до 25 тысяч открываний/закрываний;
• компактный размер и широкий выбор изделий с различной спецификой позволяют подобрать кран под любые нужды и использовать в самых непритязательных условиях с высоким удобством;
• высокая надежность – краны обеспечивают полную герметичность;
• небольшой вес – благодаря компактным размерам изделие не требует значительных затрат материала на свое изготовление;
• устойчивость к коррозионным процессам;
• высокая скорость перекрытия потока, особенно у консольного типа с ручкой;

• не нуждаются в постоянном обслуживании, могут работать на протяжении длительного периода без смазки;
• диапазон рабочих температур колеблется в пределах от – 50 до + 200 градусов;
• небольшой коэффициент гидравлического сопротивления;
• для производства шарового крана не нужно много материала, что делает соотношение цена/выгода от использования еще выше;
• могут использоваться с различными типами жидкости, в том числе сильнозагрязненными, вязкими, суспензиями и пульпой;
• не создает зону застоя.

Но также у шаровых кранов есть свои слабые стороны, к ним можно причислить следующее:

• относительным недостатком считается наличие весьма длинного и массивного штока, из-за чего в тесных условиях могут возникнуть неудобства;
• кран требует плавного открытия, иначе при высоком давлении может произойти гидравлический удар;
• не может использоваться в отопительной системе с рабочей температурой более 150 С и давлением 1.6 МПа;
• могут образовываться солевые отложения, осложняющие эксплуатацию крана в дальнейшем;

• при плохом качестве весьма вероятно засорение шаровой пробки;
• мелкие частицы песка и ржавчины, присутствующие в изношенных водогонных магистралях, могут повредить шар, следствием чего станет нарушение герметичности в закрытом состоянии;
• недорогие версии шарового крана часто дают течь в течение небольшого срока после начала эксплуатации;
• при использовании на магистрали холодной воды должна поддерживаться плюсовая температура иначе произойдет замерзание воды и разрыв крана.

Как правильно установить кран шаровой муфтовой для воды

Такие запорные механизмы как шаровой кран широко распространены благодаря простой конструкции, большому сроку эксплуатации инадежности. Что же он из себя представляет? Шаровым краном называется газовый или водопроводный кран, в котором запирающая (регулирующая) часть сферообразной формы. Внутри этой сферы есть отверстие, предназначенное для протекания струи через нее. Шаровые краны можно поделить на 2 вида: муфтовый и фланцевый.

Шаровой кран муфтовый

Этот вид кранов крепится к оборудованию муфтами с внутренней резьбой. Резьба может быть цилиндрической, а также конической. Открыть такой кран очень просто. Поверните рукоятку (должна быть параллельна трубе) против часовой стрелки до упора. Поворот против часовой закроет кран.

Область применения:

• Системы водо- и теплоснабжения, используемые в хозяйстве;
• Системы, предназначенные для перемещения газа и жидкостей.

Виды конструкций:

• Монолит (однокорпусный). Главной особенностью является низкая цена;
• Двухсоставной. Как видно из названия, он состоит из двух частей: корпус и муфта;
• Разборной (трёхсоставной). Его конструкция позволяет слегкостью произвести ремонт собственными руками, а также возможна уплотняющая вставка.

Для того чтобы правильно выбрать муфтовый шаровой кран,необходимо знать, в каких целях он приобретается. А самое главное посмотреть его характеристики, такие как:

• Какая будет температура у жидкости, проходящей через кран;
• Давление в трубе;
• Материал;
• Диаметр трубы.

Знание этих характеристик поможет не ошибиться при выборе.

Как правильно установить муфтовый кран своими руками?

Для начала необходимо избавиться от загрязнений. Помещение, в котором производится установка, обязательно должно быть закрытым. Не устанавливайте кран, если трубы вибрируют.

Сборка крана:

• Берем льняную нить, ширина которой равна ширине крана, адлина в полтора-два раза больше количества витков на резьбе;
• Отмеряем примерно шесть сантиметров от начала льняной нити, далее слегка скручиваем ее и кладем на первую прорезь резьбы. В этом месте нить закрепляем и наматывает по направлению часовой стрелки. Необходимо наматывать плотно и так, чтобы нить была в каждой прорези;
• После того как вся резьба была обмотана, наматываем второй слой от конца к началу. Оставьте шесть сантиметров нити и намотайте их по всейрезьбе по часовой стрелке;
• Теперь понадобится герметик. Его необходимо нанести наповерхность нити;
• Вручную накручивает все части между собой и затягивает гаечным ключом. Если всё сделано правильно, то кран обернется на полтора-два оборота.

Преимущетва и недостатки

Главные плюсы:

• Маленькая стоимость;
• Небольшие массогабаритные характеристики;
• Универсальная конструкция;
• Большой срок эксплуатации;
• Устанавливается в любом положении;
• Поток перекрывается герметично;
• Нет необходимости в тех. обслуживании.

Главные минусы:

• Для закрытия, понадобятся рычаги большой длины или дорогостоящие электрические приводы;
• При резком открытии возможен гидравлический удар;
• Нельзя использовать при температуре жидкости от 100 оС ибольше, при давлении больше шестнадцати бар и ширине равной 100мм и больше.
• Установка требует большой аккуратности, в противном случае возможно возникновения скачков давления, что может в некоторых случаях можетпривести либо к поломкам самого крана, либо его частей.

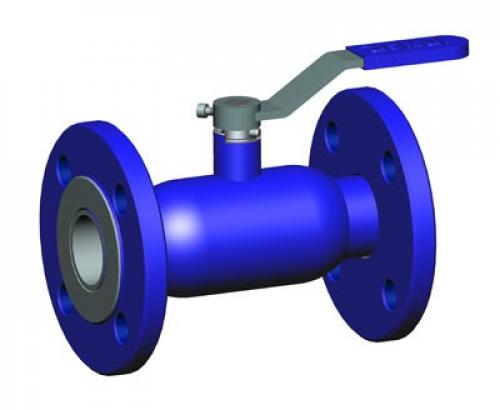

Шаровой кран фланцевый

Этот вид кранов имеет шарообразную закрывающую часть с отверстием,проходящем насквозь в горизонтальном направлении. Если этот шар повернуть повертикали до конца, то поток полностью совпадет с отверстием. Это положение является открывающим.

Регулируют эти краны как потоки жидкости (например, воды илинефти), так и газа или пара. Температура допускается выше 100 оС, давление – 16бар и выше. Этим фланцевые краны отличаются от муфтового. Кран необходимо всегда поворачивать до упора, в противном случае внутри его обязательно появятся осадки. А появление осадков приведет за собой разгерметизацию, при возникновении которой требуется срочный ремонт или полная замена.

Как регулировать поток воды с помощью крана шарового муфтового для воды

Прежде всего необходимо перекрыть подачу воды. Оставшуюся жидкость нужно слить, чтобы избежать появления луж на полу. Следующие действия применительно к шаровому смесителю выполняются в такой последовательности:

• с помощью торцевого ключа выкручиваем винт, что фиксирует рычаг;
• немного расшатывая ручка снимается с устройства;
• надавливая на выемки в открывшемся резьбовом соединении производится его проворачивание против часовой стрелки;
• пассатижами демонтируется куполообразный элемент и пластиковый фиксатор;
• извлекается шар;
• с помощью отвертки убираются уплотнения с пружинами.

Шаровой кран в разобранном виде

Источник vmasshtabe.ru

На заметку к последнему пункту – детали легко поддеваются плоской отверткой. Еще один полезный нюанс – пружины практически всегда заменяются сразу. Причина проста – они на фоне других элементов очень быстро изнашиваются. Поэтому не стоит дожидаться последующего ремонта крана, проще для профилактики сразу поставить новые пружины.

В разобранном состоянии шаровой кран независимо от типа его неисправности проводится чистка и визуальный осмотр всех деталей. После удаления налета, засора и ржавчины Вы безошибочно сможете выявить трещины, определить степень износа уплотнительных колец и шара. Если уплотнители можно заменить, то в случае с последним придется устанавливать новый кран. Реже, но порой требуется замена и фиксирующих винтов. Главное – подобрать метизы с идентичными параметрами.

Как проводить техническое обслуживание крана шарового муфтового для воды

Пропускной диаметр крана определяет его проходимость. По этому параметру различают полнопроходные и неполнопроходные изделия:

• Полнопроходной кран имеет отверстие такого же диаметра, как диаметр трубы. Арматура обеспечивает сохранение напора потока с низким уровнем гидравлического сопротивления.
• Неполнопроходной кран имеет диаметр отверстия в шаре меньше, чем диаметр трубы, куда монтируется арматура. Из двух видов шаровых кранов для воды обычно выбирают неполнопроходные изделия, поскольку они дешевле.

Достоинства неполнопроходных кранов — низкая цена, небольшой вес и компактность. Однако эти плюсы достигаются в ущерб сроку эксплуатации и удобству. Если даже небольшая потеря носителя недопустима, лучше выбрать полнопроходный кран.

Тип присоединение крана к трубопроводу имеет особую важность. Метод и особенности соединения влияют на дальнейший ремонт, герметичность стыков и особенности эксплуатации системы в целом. Возможные варианты:

• Приварные краны изготавливают из стали в соответствии с нормативами ГОСТ. Чтобы поставить кран, не нужно думать о резьбе, достаточно приварить изделие на подготовленный отрезок трубы. Приварная арматура применяется для агрессивных сред, где важна защита от разгерметизации системы. Минус — при выходе изделия из строя нужно отрезать весь кран вместе с куском трубы и приваривать новое изделие.
• Фланцевые краны имеют большой диаметр, применяются для жидких и газообразных сред, не требующих идеальной герметизации. По конструкции фланцевые изделия бывают двухсоставными и трехсоставными. Трехсоставная конструкция значительно облегчает ремонт и эксплуатацию, поскольку позволяет менять прокладки без демонтажа арматуры.
• Муфтовые краны — присоединяются посредством резьбы, позволяют ремонт без полного демонтажа. Это наиболее распространенный вид шаровых кранов для водопровода в жилищно-коммунальном хозяйстве.
• Комбинированная арматура — на одном конце трубы может быть фланец, на другом приварная часть крана. Этот тип изделий максимально универсален и обеспечивает подгонку функциональности кранов к условиям эксплуатации в конкретном трубопроводе.
