Задвижка — это одна из наиболее распространенных разновидностей запорной арматуры для трубопроводов. Принцип действия задвижки заключается в перекрытии потока рабочей среды при помощи запирающего элемента, перемещающегося перпендикулярно оси трубопровода. Диапазон внутренних диаметров трубопроводов, в которые монтируются задвижки, варьируется от десятков миллиметров до нескольких метров, давление в трубе может приближаться к 25 мегапаскалей, а температура транспортируемой среды достигать 565 градусов. Рассмотрим подробнее из чего состоит трубопроводная задвижка и какие у нее есть плюсы и минусы.

ДОСТОИНСТВА И НЕДОСТАТКИ СТАЛЬНЫХ ЗАДВИЖЕК

По типу управления данные устройства делятся на задвижки с ручным управлением (при помощи штурвала), электрическим, гидравлическим или пневматическим приводом. Задвижки крупных диаметров как правило комплектуются редукторами, позволяющими существенно снизить усилия при перемещении затвора.

К ПРЕИМУЩЕСТВАМ ЗАДВИЖЕК ЧАЩЕ ВСЕГО ОТНОСЯТ СЛЕДУЮЩИЕ ОСОБЕННОСТИ:

• простота конструкции в сравнении с другими типами запорной арматуры
• малая длина устройства, облегчающая монтаж
• широкий диапазон внешних условий, в которых допускается эксплуатация задвижек
• низкое сопротивление потоку в открытом состоянии

В числе основных недостатков задвижек чаще всего упоминают следующие:

• большое время полного открытия или закрытия
• постепенный износ уплотнений в корпусе и затворе задвижки, в итоге приводящих к необходимости ремонта, который затруднительно выполнить без вывода задвижки из эксплуатации
• требования к свободному пространству в месте установки задвижки, что обусловлено большой эксплуатационной высотой (в первую очередь у задвижек с выдвижным шпинделем) для обеспечения полного хода затвора.

СОСТАВНЫЕ ЧАСТИ ЗАДВИЖКИ

В зависимости от принципа действия запорной части, различают клиновые, шиберные, параллельные и шланговые задвижки. Рассмотрим из чего состоит стальная задвижка на примере клиновой задвижки со шпинделем. Корпус и крышка задвижки образуют рабочую полость, внутри которой перемещается затвор (в данном случае клинового типа). На двух сторонах корпуса располагаются соединительные узлы для монтажа задвижки в состав трубопровода. Данные узлы чаще всего предназначены для фланцевого соединения, однако также встречаются варианты с монтажом при помощи муфты или путем сварного соединения. В внутренней полости корпуса располагаются 2 седла с уплотнительными поверхностями (в зависимости от типа затвора, эти поверхности могут быть расположены под углом друг к другу или параллельно), к которым в закрытом положении герметично прилегают уплотнительные поверхности клинового затвора. При помощи шпинделя и ходовой гайки, которые составляют резьбовую пару, затвор перемещается перпендикулярно оси трубопровода вдоль которой транспортируется рабочая среда. Такой способ перемещения затвора при помощи резьбовой пары используется в случае ручного или электрического привода задвижки. Если же задвижка оборудуется гидравлическим или пневматическим приводом, то шток, прикрепленный к затвору, совершает поступательное перемещение под воздействием привода. В нашем случае шпиндель проходит через уплотнительный сальник в крышке и соединяется со штурвалом, который и является органом управления задвижкой.

Состав задвижки. Какие виды задвижек бывают?

Для работы с разными веществами, циркулирующими по трубам, задвижки изготавливаются в разных исполнениях. Они различаются по:

• материалу корпуса;
• типу шпинделя;
• материалу уплотнительных поверхностей затвора;
• типу привода;
• способу присоединения к трубе.

По материалу корпусных деталей выпускаются чугунные и стальные задвижки. Чугун предназначен для неагрессивных сред, таких как пресная вода и пар. Максимальное давление в трубе, при котором задвижка работает в нормальных условиях здесь не высокое – до 1,6 МПа (или 16 атмосфер).

Стальные задвижки делятся на изделия из высокоуглеродистой и легированной стали. Высокоуглеродистые сплавы предназначены для работы с водой, паром, нефтепродуктами.

А вот задвижки из легированных сплавов допускается эксплуатировать в трубопроводах, по которым обращаются агрессивные среды (кислоты, щелочи и т.д.). Максимальное давление системы – до 250 МПа.

При определении допустимых рабочих сред, надо руководствоваться ГОСТом 9.908-85г. Согласно этому документу, скорость коррозии корпусных деталей задвижки при эксплуатации не должна быть выше 0,1 мм/год.

По типу шпинделя задвижки бывают с выдвижным и невыдвижным шпинделем. Данный классификатор также влияет на область применения арматуры. К примеру, задвижки с невыдвижным шпинделем устанавливают только для чистой воды, пара и масел. А вот устройства с выдвижным шпинделем применяются для широкой номенклатуры рабочих сред.

Материал уплотнителей затвора тоже влияет на сферу применения задвижки. Для коммунальных нужд, а также для магистралей, где транспортируется вода и пар, применяются обрезиненные затворы. А вот для нефтепродуктов и других веществ, производители используют стальные затворы с наплавкой из нержавеющей стали.

По типу привода задвижки бывают:

• ручные (штурвал);
• механические (редуктор);
• и электрические (электродвигатель).

Корпуса задвижек комплектуют 2 типами присоединения – фланцевое и сварное (под приварку, с разделкой присоединительных патрубков).

Каждая модификация задвижки имеет свои достоинства и недостатки, а также область применения.

Виды задвижек. Как работает задвижка: устройство и принцип действия

Задвижки – очень популярный и распространенный тип запорной арматуры. Благодаря своей надежности и простой конструкции они востребованы на транспортных и технологических трубопроводах с самыми разнообразными рабочими средами. В зависимости от конструктивного и материального исполнения, задвижки могут использоваться в системах с рабочими давлениями до 25 МПа и температурами до +565 °С. Далее описана конструкция и принцип работы задвижек, приведена их классификация, а также отмечены особенности разных модификаций данной арматуры.

Из чего состоит задвижка?

Главные конструктивные элементы арматуры:

• корпус;
• крышка;
• затвор;
• резьбовая пара (шпиндель и гайка);
• сальниковое уплотнение;
• маховик (или другой управляющий элемент).

Устройство задвижки очень простое. Ее основу составляют корпус и крышка – именно они образуют полость, по которой движется рабочая среда. В полости арматуры находится затвор и (у части задвижек) механизм, обеспечивающий его передвижение, – резьбовая пара. Запирающий элемент движется перпендикулярно оси потока: опускаясь, он перекрывает просвет трубы, а поднимаясь, открывает. Механизм передвижения максимально простой – при вращении маховика вращается шток (шпиндель), который связан с запирающим элементом напрямую или через гайку. Вращательные движения маховика преобразуются в поступательные движения затвора.

Для герметичного перекрывания потока в корпусе задвижки обычно предусмотрены седла с уплотнительными поверхностями. Когда затвор опускается, он плотно примыкает к седлам, не позволяя среде проходить через полость задвижки. У корпуса также есть два конца для присоединения к патрубкам трубопровода. Они могут быть оснащены фланцами, резьбой или фаской для приварки. В месте выхода штока наружу находится сальник, который предотвращает утечку среды из задвижки.

Маховик – самый простой и распространенный орган управления задвижкой. На трубопроводах больших диаметров, где для перемещения затвора необходимо серьезное усилие, используются дополнительные устройства – механические редукторы, электро-, гидро- и пневмоприводы.

Для изготовления корпусных деталей задвижек чаще всего используется:

• чугун;
• сталь (легированная или нержавеющая).

Затвор, как правило, изготавливают из стали, которая лучше переносит работу в потоке среды. От материального исполнения арматуры зависит возможность ее применения с различными средами – неагрессивными или агрессивными, холодными или перегретыми. При этом задвижки (за редкими исключениями) используются только для полного перекрывания трубопровода и не подходят для регулировки потока. Если затвор оставить в полуоткрытом положении, он деформируется под давлением среды, что приведет к заклиниванию арматуры.

Типы задвижек

Общий принцип работы задвижек сходный – затвор, отсекающий поток среды, движется перпендикулярно этому потоку. Но существует несколько типов арматуры, которые отличаются конструкцией запирающего элемента и расположением резьбовой пары. Различают такие типы задвижек:

1. Клиновые (с жестким, двухдисковым или упругим клином).
2. Параллельные.
3. Шиберные.
4. Шланговые.

В зависимости от расположения ходового узла задвижки подразделяют на два типа:

• с выдвижным шпинделем;
• с невыдвижным шпинделем.

Устройство клиновых задвижек

В такой арматуре затвором выступает клин, а седла в корпусе расположены под углом. При закрывании задвижки клин опускается в пространство между седлами и плотно прилегает к ним, обеспечивая высокую герметичность перекрывания. Клин может иметь разную конструкцию:

1. Жесткий клин – металлическая пластина, сужающаяся книзу. Для надежного и герметичного перекрывания потока при изготовлении задвижки жесткий клин очень точно подгоняют под форму седел. Такой затвор очень прочный, но из-за своей жесткости может заклинивать при колебаниях температуры или давления среды. Кроме того, уплотнительные поверхности здесь довольно быстро изнашиваются.
2. Двухдисковый клин представляет собой более сложное устройство – он состоит из двух плоских дисков. Диски жестко скреплены между собой под тем же углом, под которым расположены седла в корпусе. В таких задвижках нет необходимости в идеальной подгонке клина под седла, так как элементы затвора способны частично «самоустанавливаться» во время его опускания. Эта особенность обеспечивает и повышенную герметичность перекрывания. Также задвижки с двухдисковым клином меньше подвержены заклиниванию и износу уплотнительных поверхностей.
3. Упругий клин состоит из дисков, скрепленных не жестко, а посредством упругого элемента. У такого затвора более простая конструкция, чем у двухдискового, но и возможности «самоустановки» меньше. При этом упругий клин также прощает некоторые погрешности при подгонке седел, он проще в изготовлении, чем жесткий затвор.

Устройство задвижки чугунной. Составные части задвижки

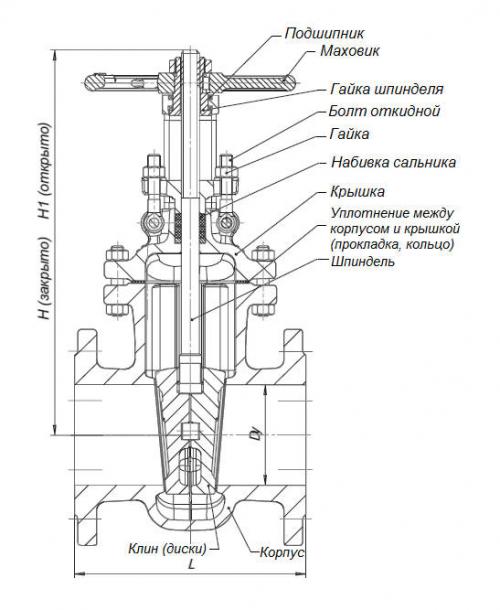

На рисунке ниже изображена стальная клиновая задвижка .

Рисунок 1. Составные части

Задвижка состоит из 3 основных узлов:

• приводной механизм с подвижной парой «гайка-шпиндель»;
• крышка с сальниковым узлом;
• корпус с затвором и присоединительными патрубками.

На левой части рисунка приводится подробное описание всех элементов стальной задвижки с ручным приводом . Кроме такого варианта исполнения, заводы-изготовители выпускают приборы, укомплектованные электро-, гидро-, или пневмоприводом. При этом внутреннее строение изделий с разными приводами ничем не отличается от ручного исполнения.

Кроме стали, в производстве трубопроводной арматуры используются чугунные, нержавеющие и алюминиевые сплавы. Чугун обычно применяют в системах жилищно-коммунального хозяйства для обслуживания сетей водоснабжения, водоотведения и отопления.

Нержавеющие и алюминиевые сплавы применяются для особо холодных районов эксплуатации, а также для химического производства для магистралей, транспортирующих едкие и агрессивные среды.

Сталь является универсальным металлом для изготовления корпусных деталей. Задвижки, выполненные из такого материала, используются как на сетях ЖКХ, предприятиях нефте- и газовой промышленности, так и для обслуживания химической промышленности.

Принцип действия

Чтобы понять, почему тот или иной элемент задвижки изготавливается из определенного материала, надо разобраться с принципом работы изделия.

Затвор образован двумя элементами – подвижным клином с литыми или присоединенными дисками, а также неподвижными кольцами, установленными в седла корпуса.

Задвижка предназначается для работы в двух режимах:

1. На пропуск рабочей среды. Затвор находится в верхнем положении «открыто».
2. На блокировку подачи среды. Затвор, соответственно, переведен в нижнее положение «закрыто».

Чтобы привести затвор в движение, работник должен повернуть штурвал, расположенный над бугельным узлом, по или против часовой стрелки. Направление перемещения указывается на корпусе.

В центре штурвала есть отверстие, в которое вставляется гайка привода, вращательное движение которой передается шпинделю. Благодаря резьбовому соединению гайки и шпинделя, последний совершает вращательно-поступательное движение.

Клин задвижки соединен со штоком при помощи т-образного соединения. За счет движения шпинделя, происходит перемещение затвора, открывая или закрывая проходное сечение корпуса.

Шпиндель и шток составляют единый элемент. По сути, один является продолжением другого. Их отличие заключается в том, что у шпинделя, по всей длине присутствует резьба. Поверхность штока напротив, является гладкой. Такая конструкция обусловлена наличием сальникового узла.

Штурвал и гайка

Приводная пара «гайка-шпиндель» в ручной задвижке приводится в движение с помощью штурвала. Для этого в маховике есть специальное установочное гнездо, в которое вставляется гайка.

Рисунок 2. Соединение штурвала

Так как гайка является неподвижным элементом, она жестко крепится к штурвалу. Разные модели задвижек могут иметь отличные варианты исполнения отверстий маховика, а соответственно, и гаек.

Что такое бугель задвижки?

Бугельный узел, или бугель, проектируется на задвижках с выдвижным шпинделем. Устройство нужно для того, чтобы клин затвора мог выполнить требуемый ход в положение «открыто».

Приводная гайка поднята над крышкой на высоту, равную или большую расстоянию хода затвора. Эта конструкция называется бугельным узлом. То есть, чтобы клин полностью вышел из проходного отверстия корпуса задвижки, а рабочая среда могла беспрепятственно циркулировать по трубе, наличие бугеля обязательно.

Сальниковый узел

Сальник выполняет функцию герметизации системы относительно окружающей среды.

Рисунок 3. Сальник

В качестве основного элемента, выполняющего функцию по герметизации, выступает сальниковая набивка. Она наматывается на шток, прижимается грундбуксой и затягивается откидными болтами. Устройство сальниковой камеры позволяет помещать набивку в специальный отсек. Благодаря такому исполнению достигается 100% герметичность корпуса задвижки относительно окружающей среды.

Шток имеет гладкую поверхность, благодаря чему в камере сальника набивка плотно прилегает к его поверхности.

Устройство фланца

Фланцевое соединение корпуса чугунных и выполняется по типу «шип-паз», согласно ГОСТ 33259-2015г.

Бугель задвижки. Задвижка – общий вид и комплектация

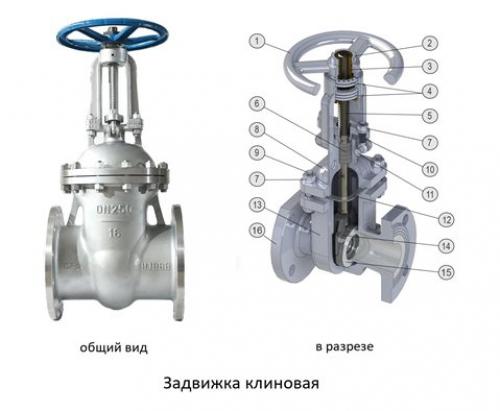

На рисунке ниже изображена клиновая задвижка.

Рис. 1

Чтобы перекрыть рабочую среду в трубе, задвижка оснащена клином (14), который перемещается в одно из крайних положений за счет вращения маховика (1). Для передачи и преобразования вращательного движения маховика в поступательное на клин, установлена резьбовая пара «гайка-шпиндель» (3,5).

Клин образован двумя дисками, на которые по кругу нанесен уплотнитель (15).

Шпинделем называется вал, имеющий правые или левые обороты вращения и имеющий резьбу. На шпинделе задвижки, представленной на рис.1, резьба накатана не по всей поверхности. Конструкция предполагает поступательное движение клина и, соответственно, шпинделя. Поэтому последний в технической документации может называться штоком.

За счет постоянного взаимодействия штока с сальниковой набивкой (6) и рабочей средой, нужно уметь правильно выбрать (для конкретной среды) материал этих деталей. Поэтому при заказе уточняется, из какой стали делают шток задвижки а также тип уплотнителя сальника.

Кроме сальника, уплотнитель (12) используется во фланцевом соединении корпуса (13) с крышкой (8). Для герметичной затяжки фланца применяют типовые шпильки (9) и гайки (7).

Для присоединения задвижки к трубе, используются патрубки, укомплектованные фланцами (16). А вот для фиксации грундбуксы применяют откидные болты (10), фиксированные штифтами (11).

Остальные компоненты задвижки:

• 2 – стопорное кольцо приводной гайки;
• 4 – упорные и опорные подшипники

Заводы трубопроводной арматуры выпускают модели задвижек для разных сред. Но и в одинаковых моделях при изготовлении одной детали могут использоваться разные материалы. Далее познакомимся:

• с ходовыми моделями задвижек;
• способами их изготовления;
• и используемыми при этом материалами.

Информация будет полезна для отдела закупок, снабжения и главных технологов предприятий.

Устройство задвижки с электроприводом. Устройство электропривода задвижки

   Клиновая задвижка по праву считается одним из наиболее распространенных и востребованных типов запорно-регулирующей арматуры.

Перекрывание течения рабочей среды осуществляется посредством клина, который перпендикулярно опускается между двумя седлами. Угол клина и угол седел должен быть идентичным.

Клин может приводиться в движение от гайки, которая крутиться вручную, или от привода. Наиболее практичным и удобным из сегодня существующих приводов является электропривод. Ему посвящена данная статья.

Обратите внимание

   Электропривод представляет собой сложный многокомпонентный механизм, целью которого является поступательно-возвратное воздействие на шпиндель запорной арматуры.

Шпиндель, соответственно, соединен с запорным элементом (клином).

Электропривод может использоваться не только для перевода арматуры между режимами «закрыто», «открыто», но и для регулирования положения (напора среды), для диагностики и определения положения, прочее.

   Устройство электропривода задвижки включает в себя: • электродвигатель. Является, пожалуй, главным компонентом привода. Выступает в качестве источника движения. Сегодня в приводах арматуры чаще всего используются электродвигатели переменного тока; • редуктор. Преобразует и передает вращение электродвигателя на шпиндель арматуры; • концевые и промежуточные выключатели.

Первые срабатывают при достижении шпинделем конечных положений «открыто», «закрыто». Промежуточные срабатывают при заданном положении запорного элемента (клина); • указатель положения и датчики привода. Указатель позволяет узнать степень открытости арматуры. Датчик выполняет схожую функцию, однако передает информацию на удаленные электронные устройства.

Это позволяет осуществлять дистанционное управление арматурой;

• блок управления. Позволяет реализовывать дистанционное управление посредством цифровых интерфейсов. Можно объединять приводы в сеть, если того требует технологический процесс.

   Устройство электропривода задвижки также имеет крепления к арматуре (обычно используются фланцы), электрические соединения, разъемы для подключения к промышленной сети (там, где развита АСУ ТП).

Виды электроприводов задвижек

   Важным моментом эксплуатации электроприводов является безопасность. В первую очередь это касается взрывоопасности: • рабочей среды; • технологических процессов на предприятии;

• окружающего пространства в общем.

   По взрывоопасности существует два основных типа приводов:

• общепромышленные. Они используются на взрывобезопасных производствах. Здесь устройство электропривода задвижки оборудуется пылевлагозащитой, защитой от коррозии. Также учитывается максимальный перепад температур в окружающей среде. Чем сложнее условия эксплуатации, тем сложнее конструкция. Вместе с тем производитель старается не перегружать устройство электропривода задвижки излишними деталями, чтобы это не сказалось на производительности. Такой тип привода используется для любых негорючих сред (жидких, газообразных, абразивных);

• взрывозащищенные. Здесь устройство электропривода задвижки сложнее общепромышленных. В частности, применяется электрооборудование, которое безопасно контактирует с горючими средами (неспособное вызвать взрыв). Может использоваться муфта ограничения крутящего момента. Используются в нефтегазовой, нефтеперерабатывающей промышленности, на шахтах, рудниках.

Монтаж электропривода

   Установка электропривода сложнее установки задвижки. Чтобы смонтировать арматуру в трубопровод, достаточно соединить фланцы или приварить. Для монтажа электропривода необходимо знание принципиальной схемы электросети на предприятии, правильный подвод проводов и правильное подключение в соответствии со всеми нормами.

Особое внимание следует уделять подключению информационного кабеля, по которому информация подается на блок управления. Устанавливать электропривод можно не только непосредственно на задвижке, но и на некотором отдалении от нее. Такая возможность значительно облегчает жизнь в труднодоступных неудобных местах.

Доверять монтаж рекомендуется квалифицированным специалистам, которые знают устройство электропривода задвижки.

   Завод «Адмирал» занимается изготовлением задвижек для различных сфер применения. Мы предоставляем услуги по доработке под конкретный объект, а также выполняем индивидуальные заказы.

   Задвижки могут комплектоваться электроприводами/редукторами по желанию заказчика. От правильности выбора зависит надежность и длительность бесперебойной эксплуатации задвижки.

На наших задвижках используются электроприводы производства AUMA и Тулаэлектропривод. Данные компании пользуется репутацией надежных поставщиков электротехнической продукции.

Срок службы колеблется от 5 для червячных, ползунковых до 12 – для цилиндрических.

Источник: https://postroivsesam.info/novosti/konstrukciya-klinovoy-flancevoy-zadvizhki-tehnicheskie-harakteristiki

Резьба на штоке задвижки. Конструкция и принцип действия ЗКЛ

Конструктивное устройство задвижки клинового типа содержит следующие узлы:

Корпус.Обычно состоит из двух частей — основной с канальным проходом и крышки. В главной части корпуса также размещаются седловое углубление и муфты, фланцы или гладкостенные патрубки под приварку для состыковки с трубопроводом.

В местах соприкосновения клина с рабочей поверхностью устанавливают седельные кольца из износостойких материалов. Они могут вворачиваться, впаиваться или наплавляться с последующей обработкой.

Крышку обычно соединяют с основной частью при помощи болтов (шпилек) с гайками, укладывая между ними герметичную прокладку. В середине крышки имеется резьба для вращения шпинделя (или она отсутствует), опорные подшипники и сальниковое уплотнение, предотвращающее протечки рабочего тела наружу.

Для повышения эстетичности вида и защиты от коррозионных процессов детали корпуса покрывают эпоксидно-порошковой краской.

Приводной узел.В задвижках с ручным приводом клин перемещается за счет вращения резьбового штока маховиком (штурвалом). Для облегчения работ шпиндель сажают на поддерживающий подшипник. Для его герметизации применяют сальниковую набивку, в которой часто используют терморасширенный графит.

Различают разновидности приборов с выдвижным и невыдвижным шпинделем. При первом варианте резьбовой шток перемещается в пространстве перпендикулярно корпусу благодаря вращению по внутренней резьбе в крышке. Во втором случае шпиндель имеет гладкие стенки при вращении в отверстии крышки, а его резьба на конце связана с резьбовым каналом клина через гайку вверху и перемещает его в возвратно-поступательном направлении.

Рис. 5 Выдвижной и невыдвижной шпиндели

Клиновидный затвор.Имеет различное конструктивное исполнение, его диски обычно изготавливают из износостойкого и устойчивого к коррозии материала — бронзы, коррозионностойкой стали с содержанием хрома около 13% (нержавейки). В некоторых моделях на седельных кольцах и клине применяют сверхпрочный материал – стеллит. Это сплав на основе кобальта хрома с добавками вольфрама и (или) молибдена, наплавляемый, напыляемый или напаиваемый на детали машин и механизмов.

Грундбукса задвижки. Металлообработка грундбукс из стали

Применение - Элементы гидравлических или пневматических систем, рабочие органы ГИДРОАППАРАТОВ, ПНЕВМОАППАРАТОВ, различных машин и механизмов, которые осуществляют управление потоком рабочей среды (жидкости, газа, пара), - запорно-регулирующие устройства, осуществляющие управление вращением пробки в сопряженном корпусе при совмещении

Фрезерные работы и токарные работы

Грундбуксы изготавливают на следующих станках: горизонтально-фрезерные, вертикально-фрезерные, настольные, копировальные, фрезерные станки с ЧПУ, шпоночные, продольно-фрезерные, бесконсольные, универсальные, широкоуниверсальные

Вы можете использовать подходящую для вас сталь в зависимости от условия эксплуатациии. Мы рекомендуем 10 видов стали широко используемые при металлобраотке:

1. Сталь для отливок 03Н12Х5М3ТЮЛ высоконагруженные детали ответственного назначения со стенкой толщиной до 200 мм
2. Сталь для отливок 07Х17Н16ТЛ литые фасонные детали ответственного назначения, к которым предъявляются требования по малой магнитной восприимчивости, высокой коррозионной стойкости и хорошей обрабатываемости резанием; сталь аустенитного класса
3. Сталь специального назначения А для постройки судов и плавучих сооружений
4. Сталь жаропрочная 08Х15Н24В4ТР рабочие и направляющие лопатки, крепежные детали, диски газовых турбин с длительным сроком службы при температурах 650-700 град. ; сталь аустенитного класса
5. Сталь марки 12МХ различные детали, работающие при температурах до 530 °С
6. Сталь жаропрочная 20Х1М1Ф1БТ крепежные детали турбин и фланцевых соединений паропроводов и аппаратуры с рабочей температурой до 580 град.
7. Сталь инструментальная 11М5Ф для изготовления инструмента
8. Сталь марки 45ХНМ оси составных опорных валков листовых станов для горячей прокатки металлов, шестеренные валы и другие.
9. Сталь инструментальная 05Х12Н6Д2МФСГТ для инструмента формообразующих деталей пресс-форм формования резинотехнических и пластмассовых изделий
10. Сталь марки У10 инструмент, работающий в условиях, не вызывающих разогрева режущей кромки: метчики ручные, рашпили, надфили, пилы для обработки древесины, матрицы для холодной штамповки, гладкие калибры, топоры.
11. Сталь марки 27Х2Н2М1Ф ответственные детали прессового инструмента с повышенными свойствами прочности и повышенной пластичностью после нормализации и отпуска: втулки контейнеров, кольца, пресс-штемпели, иглы и другие детали, работающие при температурах до 500 град.С.
12. Сталь конструкционная Н12К12М10ТЮ для изделий с высокой прочностью при достаточной пластичности и вязкости, высоким сопротивлением малым пластическим деформациям,хрупкому и усталостному разрушению, применяемых в машиностроении, приборостроении и инструментальной промышленности; сталь мартенситно-стареющая
13. Сталь конструкционная 03Х13Н9Д2ТМ для изделий, эксплуатируемых при температурах от +20 до -253 град.
14. Сталь марки 10Г2 крепежные и другие детали, работающие при температуре от -70 °С под давлением.
15. Сталь марки 20ХГР зубчатые колеса, вал-шестерни, червяки, кулачковые муфты, валики, пальцы, втулки и другие улучшаемые или цементуемые детали, работающие в условиях ударных нагрузок.
16. Сталь конструкционная 06Г2СЮ для изготовления деталей холодной пластической деформацией
17. Сталь конструкционная А11 Болты, гайки, обрабатываемые резанием. В автомобилестроении - вилки включения сцепления, цепи.
18. Сталь конструкционная 11Х18М-ШД для изготовления подшипников качения, работающих в агрессивных средах
19. Сталь марки 50ХФА тяжелонагруженные ответственные детали, к которым предъявляются требования высокой усталостной прочности, пружины, работающие при температуре до 300°С и другие детали.
20. Сталь марки 05кп неответственные детали, изготавливаемые методом холодной штамповки и высадки.
21. Сталь марки Ст0 для второстепенных моментов конструкций и неответственных деталей: настилы, арматура, подкладка, шайбы, перила, кожухи, обшивки и другие.
