Как можно соединить трубы из полиэтилена. Способы соединения

Как можно соединить трубы из полиэтилена. Способы соединения

Как соединить трубы ПНД между собой – ответ в технологии. Однородные патрубки можно связать посредством фитингов или устройства сварного шва. Герметичность в обоих случаях сохраняется, правда в случае с дополнительными деталями результат в значительной степени зависит от качества изделий и соблюдения правил монтажа.

Сварное соединение

Для неразъёмного соединения полиэтиленовых труб необходимо специальное оборудование. Сварной шов образует сплошной шов, но прибор стоит дорого, что в итоге сказывается на стоимости строительства и ремонта коммуникаций. Также стоит отметить невозможность повторного соединения в случае ошибки.

Сварной шов на магистрали Источник www.gnb-teh.ru

Подобного рода монтаж проводится 2 способами: стык в стык или посредством электромуфты. В первом случае концы труб подлежат плавлению. Второй вариант подразумевает использование полиэтиленовой детали со встроенной металлической спиралью. Последнюю нагревают с помощью электрического тока, что способствует образованию сварного шва.

Разъёмное соединение

Разъёмное соединение предполагает возможность демонтажа и повторного соединения труб без нарушения целостности труб и разборки всей магистрали. Для монтажа труб ПНД используются специальные герметичные фитинги, которые можно использовать неоднократно. Преимуществом такого способа является отсутствие необходимости в специальном оборудовании и недорогие муфты.

Подобный способ рекомендован для устройства каналов, которые не подвергаются высокому давлению. Соединения также могут быть реализованы двумя путями: Компрессионные фитинги достаточно прочно закрепить. Раструбный узел устраивается редко, так как выделяется относительно слабой герметичностью. Монтаж подразумевает вставку одного патрубка в другой и размещение между ними уплотняющей резиновой прокладки.

Раструбное соединение патрубков Источник www.kozansutesisatcisi.com

Фитинги

В зависимости от конструктивного исполнения фитинги могут быть использованы в качестве соединительных деталей на прямом участке, разветвлённых и поворотных. Также рассматриваются варианты переходников относительно диаметров труб и разнородных материалов. Отдельным видом являются заглушки.

Соединение ПНД трубы фитингами производится в 4 действия:

• выбор муфты в соответствии с диаметром и глубиной погружения в неё патрубка;
• обеспечение максимального скольжения посредством мыльного раствора;
• раскручивание гайки и вставка трубы до нужного предела.

Завершающим действием является фиксация изделий. Для этого нужно до упора затянуть прижимную гайку. От степени затягивания зависит уровень герметичности узлового соединения.

Фитинги для устройства трубопровода Источник the-master.ru

Узловые соединения труб из ПНД и других материалов

В старых домах и квартирах проведены каналы для воды, газа и стоков из стали или чугуна. Многие заменили коммуникации на полипропилен или металлопластик. В случае с устройством новых систем из полиэтилена низкого давления, чтобы не разбирать всю магистраль, узловые соединения устраиваются между разными материалами.

Технология пайки полипропиленовых труб: подготовка и процесс

Как соединить трубу ПНД с металлической трубой

Для устройства такого соединения существуют фитинги с разными концами. Для монтажа с трубой ПНД входная часть изготовлена из полиэтилена и имеет гладкую текстуру. Другая сторона представлена металлическим цилиндром с внутренней резьбой.

Другой вариант предполагает установку фланцев. Они также исполнены из аналогичных трубам материалов. В результате стягивания накладок болтами получается надёжное сцепление.

Полиэтиленовые трубы. Виды полиэтиленовых труб по способу применения — монтаж

Для проведения ремонтных работ по организации водоснабжения применяют полиэтиленовые трубы, представляющие один из видов элементов из пластика и полимерных материалов. В качестве основы для создания деталей применяют такие марки, как ПЭ63, 80 и 100. В статьях можно заметить сокращения для таких типов как ПНД и ПЭ.

Инженеры выделяют три вида инструмента в зависимости от назначения: водопроводные, применяющиеся для канализации и организации водоснабжения, для газоснабжения и технических потребностей (применяют для оболочек). В статье подробнее рассмотрен каждый из видов и их особенности.

Для питьевой воды и водоснабжения

Полиэтиленовые трубы часто применяют в сфере организации водоснабжения. Их характеризуют свойства, которые упрощают монтаж и защищают систему от влияния факторов внешней среды.

Монтаж

За счет маленького веса водопроводные элементы из пластика легко поддаются монтажу. В качестве дополнительных преимуществ отмечают низкую температуру, при которой они начинают плавиться, а также высокие показатели пластичности. Мастер предпочитают использовать несколько способов соединения отрезков в единый механизм: компрессионными фитингами, сварочной технологией, электросварными фитингами. Показатели герметичности достигают при применении последнего метода. Осуществление работ рекомендуется оставить профессионалам.

Соратмент, размеры

Соратмент составляющий для водопровода представлен большим выбором изделий. При проектировании применяется полиэтилен с высокими показателями плотности (чаще всего это класс ПЭ 100+, ПЭ 100 и т.д.). Размеры устанавливаются стандартами SDR 41 — SDR 6, а их диапазон может достигать 1600 мм. Согласно стандарту, цветовая гамма водопроводных частей – это черный оттенок с синими полосами. При индивидуальном заказе предприятие создаст модели нестандартных размеров под нужды клиента.

Возможно это будет интересно: Полимерные трубы от А до Я, характеристики и применение, заводы производителе

ГОСТы

ГОСТ 18599-2001 применяют как основу производства элементов для водопровода. Здесь обозначены требования к качеству и количественные особенности. Вкратце ГОСТ содержит следующие положения:

• Верхний слой – гладкий, внутренние составляющие с волнистыми вставками.
• Основа без лишних частиц, вкраплений и трещин.
• На элементе трубопровода присутствует маркировка (с помощью букв и цветового оформления).
• Она имеет соответствующее разрешение от органов здравоохранения на реализацию.

Соединения для полиэтиленовых труб. Плюсы и минусы труб ПНД

Полиэтиленовые трубы производятся из полиэтилена низкого давления разных марок: вторичного и первичного происхождения. Они отличаются химической стойкостью к многим жидким веществам. Выделяют три основные категории ПНД труб: водопроводные (для холодного водоснабжения и канализации), газовые, технические.

Плюсы ПНД как материала для трубопроводов:

Полиэтиленовые трубы производятся из полиэтилена низкого давления разных марок: вторичного и первичного происхождения. Они отличаются химической стойкостью к многим жидким веществам.

Выделяют три основные категории ПНД труб:

• Водопроводные (для холодного водоснабжения и канализации)
• Газовые
• Технические

Плюсы ПНД как материала для трубопроводов:

• Низкая стоимость: ПНД трубы имеют относительно низкую стоимость по сравнению с другими материалами.
• Легкость монтажа: ПНД трубы легко монтируются и соединяются с помощью различных типов соединений.
• Химическая стойкость: ПНД трубы имеют химическую стойкость к многим жидким веществам, что делает их подходящими для использования в различных отраслях промышленности.
• Легкость очистки: ПНД трубы легко очищаются и обеззараживаются, что обеспечивает высокую чистоту воды и газов.
• Длительный срок службы: ПНД трубы имеют длительный срок службы, что обеспечивает экономию средств на ремонт и обслуживание.

• Легко устанавливаются, не требуют сложного оборудования и высокой квалификации исполнителя. Малые участки могут монтироваться вручную с помощью разъемных соединений. Трубы больших диаметров свариваются.
• Отличаются высокой прочностью, пластичностью, способностью восстанавливаться после незначительных деформаций и надежностью соединения.
• Не подвержены коррозии, что позволяет снизить расходы на содержание, ремонт трубопровода.
• Способствуют энергетической эффективности насосного оборудования, так как гладкая поверхность внутренних стенок труб исключает образование отложений, которые могли бы препятствовать прохождению среды по трубе и требовать большего напора жидкости и мощности насоса.
• Не разрушаются при перепаде внешних температур в значительном диапазоне. Могут замерзать зимой и оттаивать в теплое время без повреждения и ухудшения эксплуатационных качеств.
• Являются безопасными, не выделяют токсичные вещества, поэтому подходят для систем, транспортирующих питьевую воду, не изменяют ее состав и вкусовые качества.
• Сохраняют химическую инертность по отношению к концентрированным кислотам и щелочам.
• Имеют низкую стоимость. Гораздо менее затратные по сравнению со стальными трубами и другими полимерными системами, включая низкие расходы на их доставку (легкий вес и не хрупкость)
• Относятся к экологичным продуктам, так как при производстве и утилизации не наносится вред окружающей среды.

Соединение полипропиленовых труб. Этап #1 — расчет материала и комплектующих

Чтобы облегчить себе работу, минимизировав тем самым ошибки при монтаже, первым делом необходимо начертить схему будущей системы, указав на ней число поворотов и разветвлений. При просчете количества труб к каждой длине отрезка следует прибавить по 25-40 мм, затрачиваемых на «провар».

Цена на полимерные изделия и необходимые для их монтажа фасонные элементы невелика, а потому на случай бракованных паяных пар, которые нередко возникают на первых порах работы, есть смысл сделать небольшой запас

Если вам еще не приходилось сваривать полипропиленовые трубы, опытные специалисты рекомендуют и вовсе приобрести несколько отрезков труб для предварительной тренировки. Такие затраты и по цене выйдут недорого и позволят избежать грубых ошибок при монтаже системы.

Особенностью полипропиленовых труб является возрастание коэффициента линейного расширения под действием высоких температур.

Как результат: при нагревании или возрастании давления внутри системы трубы удлиняются и с течением времени начинают провисать. Чтобы предупредить это явление, при прокладке участков длиной свыше 4-5 метров потребуется также задействовать компенсаторы.

Компенсаторы представляют собой «П»-образные соединительные элементы, внешне напоминающие завернутые петли, которые обеспечивают надежность системы в процессе ее эксплуатации

Компенсаторы устанавливают как на горизонтальные, так и на вертикальные участки, монтируя их между двумя неподвижными опорами. При необходимости можно приобрести и компенсаторы особой модификации, которые могут устранять линейное расширение на угловых сгибах трубопровода.

Выясним, как правильно сваривать полипропиленовые трубы, чтобы в местах соединений не было протечек.

Соединение труб пэ 100 sd. Способы соединения полиэтиленовых труб

Ассортимент предложений нашей компании включает и напорные трубы для формирования водоснабжения на основе полиэтилена низкого давления. У нас можно купить трубы ПЭ 100 – наиболее востребованными в строительстве и ремонте наружных сетей, при формировании сетей для подачи питьевой воды. Свойства данного вида полиэтилена позволяют осуществлять соединение отрезков несколькими способами, выбор которых определяется целесообразностью и имеющимися условиями. Правильно подобрать такой способ, который обеспечит надежность и качество соединений, экономичность и быстроту проведения работ помогут рекомендации специалистов нашей компании.

Особенности и виды соединений труб ПЭ 100

Свойства и характеристики таких труб полностью удовлетворяют имеющимся потребностям, возникающим при прокладке водопровода или систем канализации благодаря применению при их производстве полиэтилена низкого давления повышенной плотности. Важным фактором повышенного спроса такого материала является простота монтажа, легкость работы и его эластичность, что обеспечивают быстроту и экономичность осуществляемых с его помощью работ. Однако на выбор метода соединения, как и на основные свойства, а также сферу применения непосредственное влияние оказывают диаметр труб и толщина их стенок.

Предлагая возможность купить трубы ПЭ 100, мы учитываем все эти особенности, обеспечивая широкий ассортимент продукции с различными основными характеристиками. При этом рекомендуем пользователю обязательно ознакомиться рекомендациями производителя по использованию их продукции или обязательно обратиться к специалистам нашей компании, которые всегда готовы прийти на помощь.

Делая выбор среди различного вида труб ПЭ 100 необходимо:

1. Определиться с назначением будущего трубопровода.
2. Правильно подойти к выбору труб оптимально соответствующего диаметра и толщины стенки.
3. Разобраться в основных свойствах материала.
4. Учесть, что технологические приемы стыковки металлических труб для ПЭ 100 не приемлемы.

Все соединения, которые применяются для создания трубопровода разделяются на два основных:

1. Неразъемные – только для случаев бессменного и стационарного использования магистралей в течение всего эксплуатационного периода. Осуществляется такое соединение:

• с применением сварочного аппарата, с помощью которого предварительно прогретые трубы сваривают встык;
• при отсутствии требуемого оборудования решить такую задачу можно путем прогрева торцов соединяемых труб любым способом до плавления материала. Одновременно обеспечивается плотное соединение расплавленной зоны встык, которое после охлаждения создает единую поверхность. Но важным недостатком такого варианта является сложность обеспечения требуемой герметичности;
• с помощью электромуфтовой сварки, которую предлагают производители. Она натягивается на оба стыкуемых торца и подвергается высокотемпературному прогреву, смешиваясь с материалом труб, гарантируя прочность и абсолютную герметичность. Однако стоимость электромуфт достаточно высока, что делает такой вариант удобным лишь в крайних случаях.

1. Соединение разъемное – оптимальный вариант для формирования временных трубопроводов. Является удобным решением и в других случаях, позволяя легко и быстро осуществлять ремонтные работы, менять поврежденные отрезки.

Данный метод отличается повышенной экономичностью. Для его реализации не требуется иметь дорогостоящее оборудование, применять сварочные технологии. Демонтаж осуществляется без необходимости разрезать конструкцию. Такой способ предусматривает несколько вариантов соединения:

• фитингового или фланцевого типа – с использованием специальных соединительных крепежей;
• раструбные – применяются уплотнители, изготовленные на основе высокоэластичных материалов.

Монтаж с применением любого из этих вариантов отличается простотой, отсутствием необходимости иметь в наличии специальный инструмент, минимальными затратами по времени. Практически все операции осуществляются гаечным ключом требуемого размера.

Наша компания, предлагая заказать трубы ПЭ 100 , обеспечивает и возможность приобретения любого приспособления, фитинга или муфты для обеспечения требуемого способа соединения. Заказывая их мы рекомендуем обязательно учитывать, что такие элементы подбираются исходя из диаметра соединяемых труб:

1. Для напорных ПЭ с диаметром от 20 до 110 мм производятся специальные зажимные или компрессионные фитинги.
2. Трубы от 125 до 1600 мм, поставляемые в отрезках от 6 -13 м рекомендуется соединять с помощью контактной сварки или с использованием терморезистентных фитингов.
3. При обеспечении соединения изделий из ПЭ с арматурой или трубами, изготовленными не из полиэтилена требуется применение фланцевых или наиболее прочных резьбовых соединений.

Контактная сварка – ее особенности

Наиболее распространенный способ создания неразъемных магистралей на основе труб ПЭ 100 – контактная сварка имеет ряд особенностей, требующих обязательного соблюдения:

1. Для обеспечения качественного соединения концы свариваемых труб должны быть прочно зафиксированы.
2. Необходимо проведение операции торцевания.

Соединение полиэтиленовых труб фитингами. Особенности монтажа

Сочленение отдельных участков проводящей гидромагистрали может происходить двумя различными способами – разъемным и неразъемным . Как соединить трубы ПНД без сварки — фитингами? Выбор метода обусловлен назначением данного сооружения.

Неразъемное соединение чаще всего применяется, если жидкость туда будет подаваться под давлением. Крепление фрагментов трубопровода встык производится посредством механической или электрогидравлической сварки.

Разъемные водопроводы создаются в случае монтажа самотечных систем. Например, это может быть домовая канализация, где вода однозначно не будет поступать под давлением. Также разборным способом собираются устройства из элементов малого сечения, от 50 мм и ниже и проводящие магистрали, где заведомо предполагается смена конфигурации в процессе эксплуатации трубопровода.

Разъемное совмещение труб ПНД может быть фланцевым, муфтовым, цанговым обжимным, то есть, посредством фитингов . Данный способ считается наиболее технологичным и менее трудозатратным.

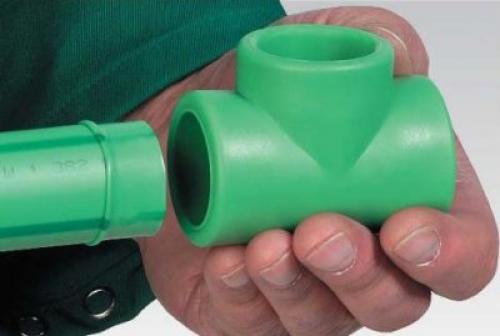

Фитингом в сантехнике называется соединяющая часть трубопроводной системы, которая устанавливается в местах стыковки протоков, разветвляющихся участков устройства, поворотов, сочленениях фрагментов различного диаметра.

Также соединительные запчасти монтируются в местах предполагаемой разборки проводящей магистрали с целью ремонта, подключения дополнительных элементов или смены конфигурации.

Источник: https://postroivsesam.info/stati/kak-soedinyat-polietilenovye-truby-soedinenie-muftami

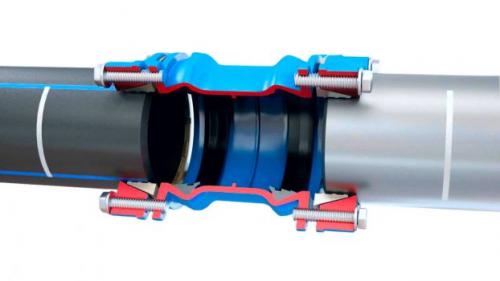

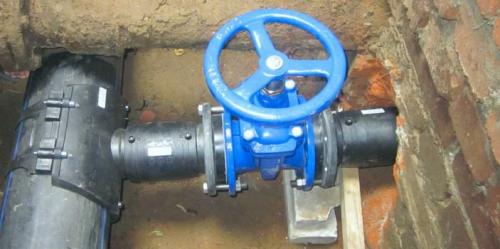

Соединение полиэтиленовых труб с металлическими. 7 вариантов перехода с ПНД на металл

✅ Как соединить металлическую трубу с ПНД, фланцами?

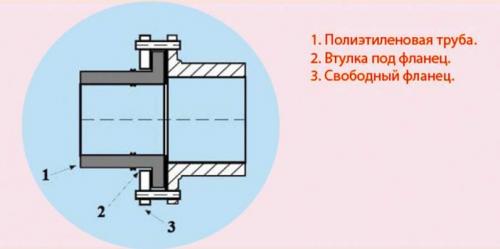

1.Накидываем стальной фланец на трубу ПНД и привариваем полиэтиленовую втулку.
2.К металлической трубе привариваем стальной фланец
Устанавливаем прокладку между фланцами
3.Стягиваем стальные фланца между собой болтами или шпильками
4. Таким же способом соединяем ПНД трубу с металлическим краном или задвижкой.
Таблица крепежа фланцевых соединений

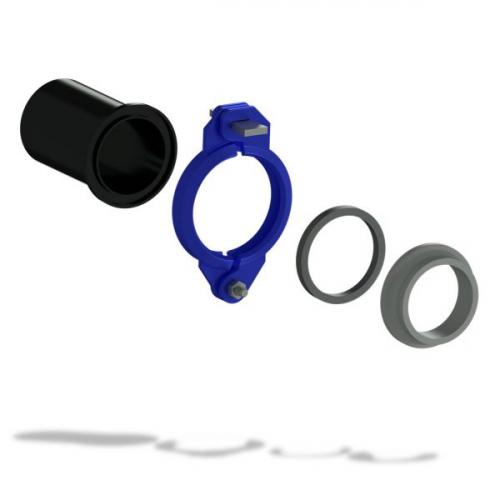

✅ Как соединить металлическую трубу с ПНД с помощью БРС

1. К стальной трубе привариваем стальной фланец (бурт) из комплекта БРС.
2.К пластиковой трубе привариваем ПНД бурт с размерами под БРС. Входит в комплект или изготавливается отдельно.
3.Устанавливаем уплотнение между стальным и пластиковым буртом.
4.Соединяем и стягиваем бурты с помощью шарнирного хомута. На диаметрах свыше 100 мм рекомендуем использовать болтовой хомут.
В итоге получается быстроразъемное соединение полиэтилен сталь БСПС — переходник с пнд трубы на металлическую.

✅ Соединяем ПНД трубу с металлической адаптерами (ПФРК)

1. Устанавливаем фланцевый адаптер специальный для ПЭ труб устойчивый к смещениям.
2. Устанавливаем фланцевый адаптер на металлическую трубу
3. Соединяем фланцы между собой с помощью болтов и прокладки.

✅ Как соединить Металл с ПНД с помощью перехода полиэтилен-сталь НСПС

1.Стальной конец НСПС сваривается со стальной трубой.
2.ПЭ конец сваривается с полиэтиленовой трубой.

✅ Как соединить металл и ПНД трубы компрессионным фланцем и фланцевым адаптером

1. Фланцевый адаптер ставим на металлическую трубу
2. Компрессионный фланец на полиэтиленовую трубу
3. Стягиваем фланцы между собой с помощью болтов или шпилек установив между ними резиновую прокладку.

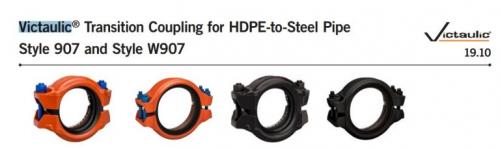

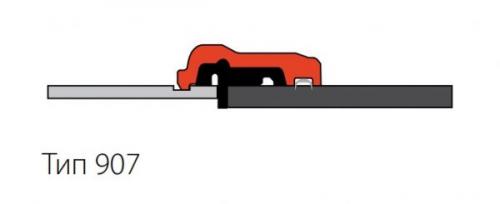

✅Как соединить стальную трубу с ПНД муфтами Victaulic

1. Муфта Refuse-to-Fuse™ соединяет ПЭВП со стальной трубой имеющей паз
2. Полиэтиленовая труба должна быть гладкая.
3. Доступные диаметры от 50 до 350 мм (2-14″)
4. Полухомуты накидываются в паз стальной трубы и при стягивании болтов захватывает конец ПНД трубы.
5. Между концами труб устанавливается самоуплотняющаяся прокладка

✅ Как соединить ПНД и стальной участок трубы муфтой универсальной?

1. Зачистить концы труб;
2. Замерить расстояние до середины муфты;
3. Отметить риски на концах труб;
4. Ослабить гайки и завести муфты на концы трубы;
5. Равномерно затянуть болты.
