Теплый водяной пол представляет собой самостоятельную систему отопления, которая обязательно должна стыковаться с основной. Для этого используется коллектор или несколько таких устройств, если уложено несколько обогревательных контуров. Простейший коллектор представляет собой отрезок трубы, к которому подключаются другие трубы.

Коллектор для теплого водяного пола – достаточно сложное устройство, предназначенное для направления и регулирования потоков теплоносителя

Один конец устройства соединяется с обратной или напорной (подающей) трубой, это зависит от назначения коллектора. К дополнительным же выводам подключаются отопительные трубы водяного пола.

Такие системы на практике встречаются достаточно редко, их сменили более сложные конструкции. Сегодня коллектор для теплого пола представляет собой технологический узел, включающий в себя несколько элементов. Его основной функцией является направление и регулирование потоков теплоносителя.

Отопительный прибор способен разогреть теплоноситель до 75-90С. Это нормально для радиаторов, но недопустимо для теплого пола. Если в его трубы поступит теплоноситель с такой температурой, человеку будет крайне некомфортно находиться в помещении. Кроме того, напольное покрытие может быть испорчено.

Именно поэтому и устанавливается коллектор, который выравнивает температуру обратного и прямого потоков, контролирует рабочие параметры системы при помощи датчиков и обеспечивает равномерный разогрев каждого из участков труб. Для максимально эффективной работы распределительный коллектор оснащается такими функциональными элементами:

• обратная и подающая гребенки;
• трех или двухходовые клапаны;
• циркуляционный насос;
• расходомеры;
• термостатические клапаны.

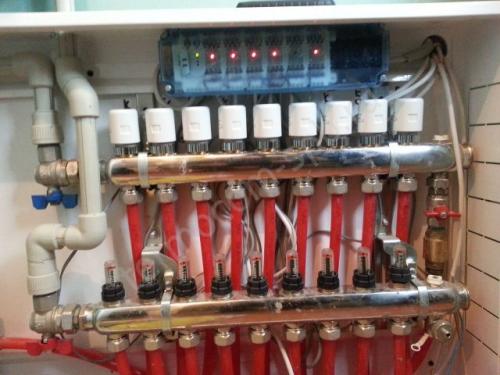

Устройство функционирует следующим образом. Две гребенки связаны между собой и соединены в общий коллекторный блок. Обратный и подающий поток смешиваются в особом смесительном узле, так же происходит и регулировка температуры теплоносителя.

В зависимости от предназначения и количества отапливаемых контуров схема коллектора может менять. Общий вариант сборки оборудования представлен на рисунке

К гребенкам подключается насосная группа, которая обеспечивает циркуляцию жидкости по трубопроводам. После того, как термодатчик сообщает о  том, что в отапливаемом помещении достигнута заданная температура, клапаны автоматически перекрывают поступление горячей воды в подающую линию системы.

Как опрессовать коллектор теплого пола. С использованием воды

Избыточное давление в трубах должно в 2 раза превышать норму. Система должна выдержать 2 дня в таком режиме

Перед тем как опрессовать теплый пол, устанавливают коллекторный бокс и подключают водяные контуры для нагрева. Система заполняется водой от крана подачи – на коллекторе обратки завинчивают колпачки, в режиме подачи кран приводится в открытое положение. Жидкость поступает в магистраль, вытесняя воздух через отводчик, о чем свидетельствует шипение.

Для стравливания воздушных масс открывается кран обратки одного или нескольких контуров. Действия нужно повторять до тех пор, пока из труб не откачается воздух. По окончании стравливания вентиль коллекторного входа перекрывается.

Гидравлический метод также подразделяется на несколько видов.

Контрольная проверка производится с постепенным повышением рабочей температуры. Изначально в контур подается вода +20 градусов, через несколько часов температурный показатель повышается на 5 градусов. После этого проверяются стыки, внешние участки трубопровода, точки крепления.

При наличии протечек воду из системы сливают и устраняют неисправности. После повторной подачи теплоносителя и достижения нужной температуры систему не эксплуатируют 2 дня. Поломки определяются визуально, понижают температурный режим до прохладного состояния, затем заливают стяжку.

Нагнетание повышенного давления создается посредством заполнения магистрали холодной водой. Параметры давления должны превышать норму в 1,5-2 раза. Вентили перекрываются, контур не эксплуатируют 24 часа.

За это время вода вытекает из разрывов труб или соединений. Поврежденные участки определяют визуально. К ремонту приступают после удаления теплоносителя. По окончании работ производят повторный контроль и наполняют систему.

Оптимальный показатель давления – от 2,3 до 2,8 атм.

Подключение коллектора теплого пола к системе отопления. Монтаж коллектора тёплого пола через смесительный узел с термостатическим клапаном

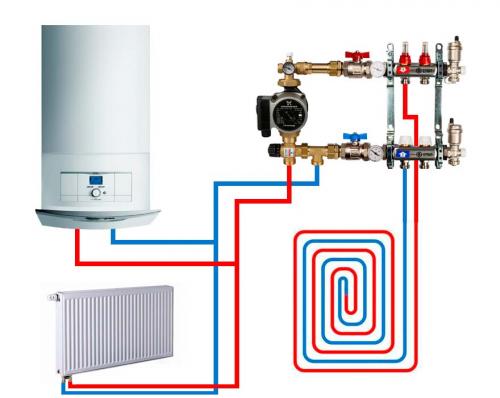

Второй более распространенный вариант - подключение распределительного коллектора тёплого пола через смесительный узел с термостатическим клапаном.

Такой тип обвязки коллектора тёплого пола прекрасно чувствует себя с любыми типами котлов и его можно использовать без применения гидравлического разделителя . Главное преимущество перед предыдущим способом, возможность использования высокотемпературного отопления . Часто наши заказчики используют комбинированную схему отопления в которой сочетаются теплые полы и радиаторы отопления .
Котел в такой схеме работает в режиме 80-60 градусов. Такая температура без изменений подается на линию радиаторного отопления обеспечивая максимальную эффективность работы радиаторов. К теплым полам теплоноситель подается через смесительный узел с термостатическим клапаном, обеспечивая их независимую работу в своем низкотемпературном графике . Температура теплоносителя в контуре зависит от выбранного термостата и может варьироваться от 20 до 60 градусов. Это достигается за счёт подмеса охлаждённого теплоносителя из обратки внутри самого контура тёплого пола.

Термостатический клапан имеет ограниченную производительность , поэтому для отопления больших площадей, потребуется установка нескольких смесительных узлов.
Еще одной особенностью термостатических клапанов является то, что они срабатывают с большой задержкой , которая равна времени, за которое жидкость, находящаяся в термостатической головке, сужается или расширяется. Процесс этот не быстрый и занимает несколько десятков минут. В этот момент в контур теплого пола поступает горячий, не разбавленный теплоноситель.

Как и в первом варианте , с прямым подключением коллектора теплого пола к системе отопления, в этой схеме коллектор водяного теплого пола будет распределять теплоноситель с одинаковой температурой по всем контурам системы тёплого пола. Без установки датчиков Вам не удастся регулировать температуру поверхности в разных помещениях до градуса. Только вкл/выкл.

В целом, это разумный вариант для тех, кто не хочет переплачивать за излишества, при этом получив тёплый пол, по которому приятно ходить.

Какой коллектор для теплого пола выбрать. Регулировка температуры теплоносителя

Регулировка температуры тёплого пола должна содержать два главных этапа. Первый касается общей подготовки теплоносителя при его отборе из высокотемпературной отопительной системы первичного контура. Он осуществляется посредством взаимодействия элементов насосносно-смесительного узла (НСУ, рис. 6, поз. 7 и 8) или смесительно-регулировочного блока. Обычно главными элементами первого этапа подготовки теплоносителя выступают циркуляционный теплонасос и автоматический трехходовой кран либо трехходовой кран-автомат без насоса. Задача смесительных узлов заключается в доведении температуры первичного теплоносителя (70-90⁰С) до приемлемых для водяного обогрева полов – 40-50⁰С.

Устройство и работа НСУ подробно описаны в отдельной нашей статье. Однако здесь следует уточнить, что комплектация коллектора может включать смесительный узел илиЕсли отопление полов состоит из разветвленной сети тепловых контуров и содержит несколько коллекторных распределителей, тогда НСУ (ввиду его дороговизны) оптимально выносить в общий на всю систему блок. Если же коллектор всего один, то он может сразу совмещаться со смесителем в едином монтажном шкафу.

Рисунок 8.

Второй этап регулировки температуры теплого пола касается непосредственно оснащения гребенки, где уже тепловые параметры циркулирующей жидкости нивелируются в соответствии с запросами по каждой ветке. Индивидуальная настройка температуры для каждого контура осуществляется термостатическими клапанами механического действия либо автоматическими клапанами с сервоприводами (Рис. 8).

Сервоприводы, получающие команды от выносного термостата, являются исполнительными устройствами для управления работой коллектора водяного теплого пола. Хотя подобная автоматика является достаточно дорогостоящей, она предоставляет возможность организации более комфортных условий обогрева.

Рабочие части термостатической запорно-регулирующей арматуры как механической, так и под управлением сервоприводов монтируются на обратную гребенку вместо ручных клапанов (см. рис. 6,  поз.4). В результате, собранный коллектор для тёплого пола с расходомерами, термостатическими механическими головками и автоматическим трехходовым краном может иметь вид, как показано на рисунке 9.

Рисунок 9.

Сборка коллектора теплого пола своими руками. Функции: основные и дополнительные

Распределение теплоносителя по контурам — основная задача коллектора теплого пола, но выполнять он может еще массу дополнительных функций. Например, чаще всего в коллекторе есть два запорных клапана: на подаче и на «обратке». Через них система заполняется теплоносителем, тестируется (опрессовывается) и сливается. Также оснащаются коллекторы спускными клапанами, через которые выходит воздух из системы. Это общие устройства.

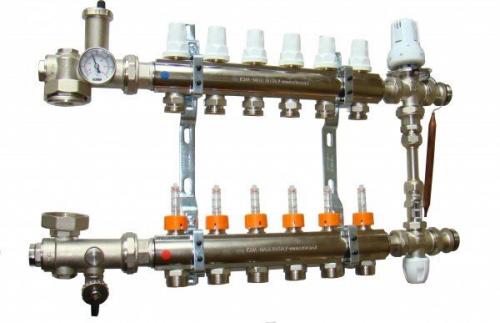

Коллектор теплого пола распределяет горячий теплоноситель с гребенки подачи, и собирает остывший на гребенке «обратки»

Дополнительные устройства коллектора

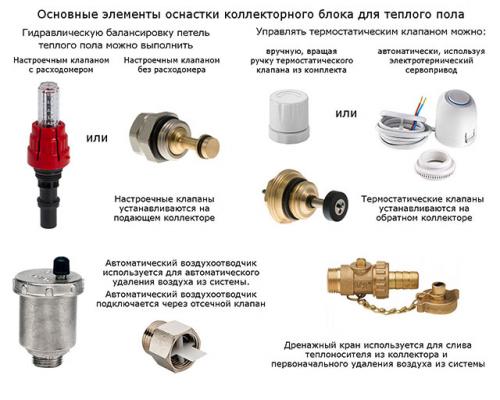

Есть на коллекторах еще и доп. устройства, которые устанавливаются на каждый контур или петлю теплого пола. Чаще всего используются расходомеры. Они устанавливаются на подающей гребенке и служат для выравнивания гидравлического сопротивления разных по длине петель теплого пола. Во всех инструкциях рекомендуют контура для подогрева пола делать одинаковой длины. На практике это часто нереально. Но если разной длины контура подключить к раздаче напрямую, то большая часть потока пойдет через самый короткий, ведь у него самое маленькое гидравлическое сопротивление. Чтобы этого не произошло, ставят расходомеры. При их помощи регулируют потоки в каждой петле теплого пола, заужая/расширяя просвет для прохождения теплоносителя.

Так выглядят расходомеры. При старте системы они заполнены воздухом, потом в них может появиться теплоноситель. Это нормально, работе то не мешает

На обратном коллекторе, на выходе каждого контура, стоят запорные клапана. С их помощью можно отключить один или несколько отопительных контуров. И таким образом регулировать температуру пола и/или воздуха в комнате. Также это делать можно расходомером, уменьшая поток теплоносителя, если стало слишком жарко, увеличивая, если замерзли.

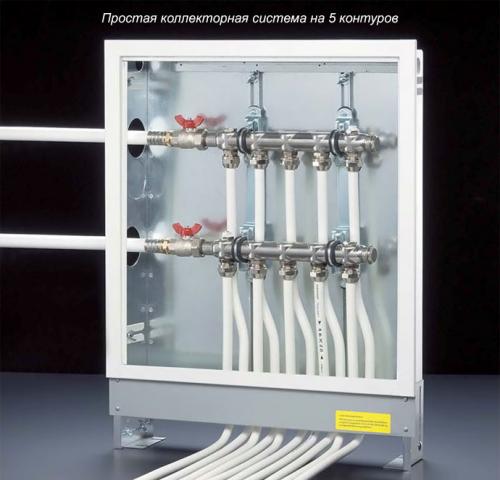

Коллектор теплого пола. Что собой представляют коллекторные системы теплых полов

Система водяного теплого пола состоит из множества контуров – труб, по которым течет теплоноситель. Его температура при этом редко превышает 35–40 градусов Цельсия. Технически только конденсационные газовые котлы способны работать в таком режиме. Но для коллекторных теплых полов такие котлы используются редко.

Стандартный котел нагревает теплоноситель до 70–90 градусов Цельсия. Столь высокая температура не подходит для теплого пола. Для того чтобы в эту систему поступал теплоноситель подходящей температуры, используется коллектор. Принцип его работы прост: в коллекторе происходит смешивание двух водяных потоков – остывшего обратного и горячего из подачи, поступающего из котла. В результате достигается необходимый уровень температуры теплоносителя.

Для создания одинаковой температуры всех контуров теплого пола сначала теплоноситель поступает на гребенку коллектора. Основная часть остывшей воды перекачивается в нагревательный котел, однако некоторый объем обратки подается в систему подмеса и служит для охлаждения нагретого в котле теплоносителя. По сути, эти устройства (гребенки обратки и подачи) и называются коллектором теплого пола. Гребенки не всегда комплектуются узлом подмеса.

Идеальная система коллекторного пола состоит из равных по длине контуров, и в коллектор поступает вода одинаковой степени нагрева. Так достигается определенный баланс и равновесие температуры теплоносителя в системе. Но такой вариант разводки практически не встречается, ведь комнаты в квартирах и домах различны по геометрии и площади, а следовательно, и длина трубопровода в системе теплого пола будет неодинаковой. Соответственно, на более длинных участках возрастают теплопотери и температура обратки будет ниже.

Разница температуры потоков компенсируется установкой на подающей гребенке расходомеров, на обратной гребенке – специальных вентилей, позволяющих производить регулировку скорости потока теплоносителя. Расходомеры представляют собой устройство, информирующее о скорости движения воды в трубопроводе. В пластиковом прозрачном корпусе устанавливается специальный поплавок, позволяющий по шкале с градуировкой определить скорость потока теплоносителя.

Принцип регулировки температуры прост: чем выше скорость потока, тем больше тепла может отдать контур, по которому движется жидкость. И наоборот, если вы хотите, чтобы температура коллекторного теплого пола была ниже – прикройте регулировочный вентиль, снизив тем самым скорость потока и теплоотдачу пола.

Изменение расхода происходит поворотом ручки вентиля, каждый контур может быть настроен индивидуально. При монтаже коллекторного теплого пола вентили регулировки и контуры лучше всего подписать, а также нанести на схему, чтобы в дальнейшем не приходилось искать соответствие вентиля и контура.

Ручная регулировка не всегда удобна. Сегодня в системах коллекторного теплого пола используются автоматические устройства. На вентили устанавливаются специальные сервоприводы, которые получают команду на закрытие или открытие потока от установленных в каждой комнате термостатов. Если в помещении температура ниже положенной, термостат посылает сигнал на большее открытие вентиля, и наоборот.
