Монтаж водопровода из полипропиленовых труб и схемы разводки. Правила монтажа полипропиленовых труб

Монтаж водопровода из полипропиленовых труб и схемы разводки. Правила монтажа полипропиленовых труб

Если вы делаете капитальный ремонт, тогда сначала придется демонтировать старую систему. Перекройте воду. С пластиковыми трубами работать просто: они разбираются как конструктор. Сложнее с металлическими трубопроводами. Их придется срезать сварочным аппаратом.

Монтаж водопровода лучше выполнять вместе с напарником. Подготовьте инструменты с материалами. Нарежьте полипропиленовые трубы для водопровода на отрезки нужной длины. Для резки используйте специальные ножницы. Применение других инструментов может негативно повлиять на эксплуатационные характеристики изделия. При использовании ножовки по металлу или ножа внутри образуется стружка, мешающая потоку воды. Возьмите полипропиленовые трубы для горячей воды и сделайте заготовки из них. Приготовьте специальный сварочный аппарат с насадками разного диаметра. Не следует нарезать сразу пропиленовые трубы для холодного водоснабжения, если мастер никогда с этим материалом не работал. Необходимо потренироваться на обрезках от труб.

Запчапсти для соединения труб

Диаметр труб для водопровода внутри дома должен быть 20 мм при длине трубопровода менее 10 м, 25 мм – при длине от 10 м до 30 м и 32 мм – при длине трубопровода более 30 м и для стояка.

Чтобы соединить между собой отдельные участки, используются муфты. Уголки помогают обходить препятствия. Когда пересекаются между собой прямые прямоугольные участки, тогда понадобятся обводы или дуговые трубы. Подготовьте заглушки, тройники и крестовины. При выборе моделей фитингов руководствуйтесь схемой водоснабжения. Отличными крепежными элементами служат клипсы и хомуты.

Монтаж полипропиленовых труб своими руками делают при помощи заранее смонтированных участков трубопроводов с поворотами и фитингами. Их варят на месте установки. К стенам трубы крепятся специальными клипсами с отступом друг от друга 1,5 или 2 м для прямых участков. Каждое угловое соединение фиксируется клипсами. Когда один трубопровод проходит над другим, понадобятся двойные клипсы. Крепежными элементами для стояков служат хомуты из металла, имеющие резиновые прокладки. У каждого есть болт и гайка для закручивания. Трубы для горячей воды в месте поворота и образования внутреннего угла профессионалы советуют устанавливать на расстоянии от стены не меньше 3 или 4 см.

Чтобы закрыть трубопровод, используйте заглушки. При коллекторной разводке ненужные выходы отрезают, а заглушку приваривают. Для устройства дополнительных выходов приваривают угольник-муфту. Для перекрестного соединения трубопроводов используйте крестовины.

Перед проведением сварочных работ изучите правила монтажа с применением сварочного аппарата:

1. Срез трубы очистите и обезжирьте;
2. Выберите насадку для специального паяльника и обезжирьте ее тоже;
3. Установите деталь, разогрейте прибор до температуры 260 градусов. Сварочный аппарат готов к работе, когда на корпусе потухнут лампочки;
4. Разогрейте трубу и фитинг и совместите их. После остывания деталей получается прочное соединение.

Монтаж полипропиленовых труб сделает даже начинающий мастер, у которого нет опыта. После просмотра обучающих видео и знакомства с технологией сварки понадобится приобрести навык в работе. Для этого придется попрактиковаться на ненужных обрезках труб. Внимательно изучите инструкцию и точно соблюдайте рекомендации во время работы. Такая установка полипропиленовых труб гарантирует бесперебойность подачи воды и долгий срок эксплуатации.

Для подсоединения полипропиленового трубопровода водоснабжения к сантехническим приборам обязательно установите шаровой кран. Эта запорная арматура понадобится, чтобы перекрыть воду для устранения неисправностей или проведения технического обслуживания. Попробуйте уменьшить количество соединений. По возможности делайте плавные переходы на поворотах.

Система водоснабжения прослужит без протечек не менее 40 лет. Изделия выдерживают давление выше 25 бар. Температура теплоносителя нередко достигает 95 градусов.

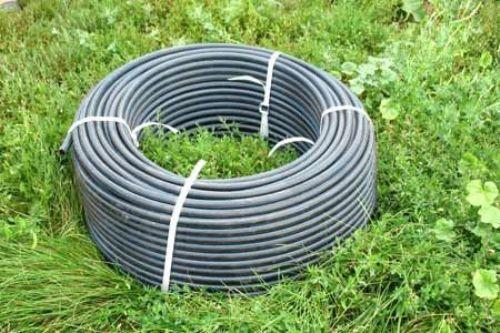

Водопровод из пластиковых труб на даче. Особенности планирования дачного водопровода

Постройка водопроводной системы на дачном участке всегда бывает сложнее, чем, если бы делать водопровод для жилого дома или гаража. Основная проблема заключается в том, что формально потребуется построить три ветки:

• Водопровод с питьевой водой для дачного домика;
• Стационарная водопроводная система для подведения технической воды в домик и к точкам полива на грядках;
• Времянка или переносная система труб и шлангов для подключения капельного и душевого полива грядок, кустарников и деревьев.

Для каждой из систем можно подобрать свой вариант пластиковых труб, наиболее подходящий для поставленной задачи. Кроме того, немаловажное значение имеет цена на пластиковые трубы для водопровода  на даче. К примеру, если попытаться составить схему водопровода для дачного домика, то станет понятным, что в этом случае на все про все уйдет не более 20 м труб с тремя точками потребителей — для кухни, душа и туалета.

Такой водопровод можно легко собрать своими руками из полипропиленовых труб. Вся затея с обустройством водопровода в дачном домике обойдется максимум в 150-200 долл., при условии подключения к централизованной системе водоснабжения или к уже построенной скважине с насосом и выводом.

Если попытаться по той же схеме собрать водопровод поливной системы, то затраты только на приобретение и сборку пластиковых труб могут возрасти в несколько раз. Например, для стандартного дачного участка в 6 соток общая длина уложенной в грунт магистрали составляет не менее 100 метров погонных, соответственно, цена поливной ветки водопровода из полипропилена возрастет как минимум в 2-3 раза. К этой схеме стоит добавить систему шланговых поливалок и капельное орошение, например, для теплицы или грядок под пленкой.

К сведению! Грамотно спланированный и построенный пластиковый водопровод способен выдержать 10-15 лет эксплуатации без капремонта и обслуживания.

Система дачного полива, собранная из резиновых шлангов и стальных труб, при более высокой стоимости постройки служит примерно вдвое меньше, поэтому реальной альтернативы использованию пластика нет.

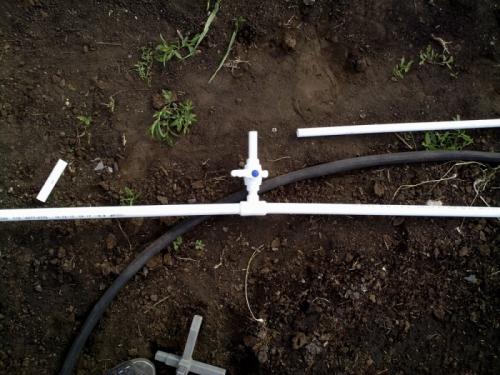

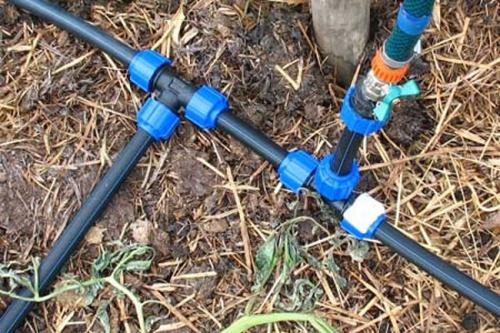

Типовое устройство дачного пластикового водопровода приведено на схеме. Как правило, подвод воды к грядкам выполнялся в виде нескольких параллельных трубопроводов диаметром 20 мм, которые подключались в виде «гребенки» к основной напорной магистрали, сечением 40-50 мм.

Для обеспечения снабжения поливной водой достаточно одной напорной поливной и одной питающей магистрали для подвода в дом и наполнения резервуара капельного орошения.

Водопровод в квартире из полипропилена. Водопровод из полипропилена своими руками: схемы, монтаж

Водопровод из полипропилена своими руками

Осуществить монтаж водопровода из полипропилена в квартире можно своими руками. Пластиковые трубы считаются качественными, износостойкими.

Проложить трубопровод в частном доме, либо квартире легко, не нужно иметь специальное оборудование и навыки. Следует придерживаться определенных правил во время работы.

Разновидности полипропиленового материала. ПП трубопрокаты различаются по толщине изделия, по плотности, структуре стенок внутри труб. Эти качества влияют на область применения продукции, монтажные особенности. Внимание! Технология изготовления влияет на особенности сварного шва, эксплуатацию трубопрокатов.

1.РРН трубы являются однослойными, их производят из гомополипропилена. Изделия применяют в промышленных областях, в холодном водопроводе.

2.РРВ трубы относят к однослойным, изготавливают из блоксополимера полипропиленового материала. Трубы прокладывают в теплых полах, холодном водопроводе.

3.РРR трубы считаются однослойными, изготавливают из рандомсополимера полипропилена. Во всех водопроводных системах, отоплении, с максимальной температурой носителя семьдесят градусов.

4.РРS трубы относят к трудновоспламеняемым изделиям, рабочая температура может достигать девяноста пяти градусов.

Выделяют группу изделий, изготавливаемых из полипропилена с армированием. Трубы относят к многослойным. Внутри они имеют слой алюминия, которая снижает тепловое расширение труб, тем самым монтажные работы становятся проще, эксплуатация безопасной.

Внимание! Нагреваясь до восьмидесяти градусов полипропиленовые трубы с армирующим слоем становятся длиннее на 2 – 2.5 миллиметра на погонный метр, при этом трубы однослойные удлиняются на двенадцать миллиметров за один метр.

Недостатком трубы считается усложненный монтаж, потому что перед укладкой следует зачищать трубу от алюминиевой прослойки и полимерного материала сверху. Глубина очистки равна проникновению трубопроката внутрь фитинга.

Что такое маркировка

Маркировка на трубах имеет специальное обозначение. Каждая цифра или буква определяют параметр трубы. Чтобы самому выбирать изделия, надо уметь понимать маркировку.

Внимание! Маркировка может иметь разную последовательность обозначений, быть на другом языке. Продавцы должны знать все особенности расшифровки.

Чтобы определить сферу применения, следует определить PN труб, что обозначает номинальное давление. При этом показателе трубы не изнашиваются, не изменяют своих свойств. Базовой температурой при измерении номинального давления считается двадцать градусов выше ноля.

Выделяют такие значения PN, как:

1.PN 10 для труб с холодной водой,

2.PN 16 для труб с холодной и горячей водой,

3.PN 20 для труб с горячей водой, отопления,

4.PN 25 для отопительных сетей, как правило, центральной магистрали.

Трубы с номинальным давлением 25 отличаются своей длиной. Изделия армируют при помощи фольги, стекловолокна, чтобы трубы не удлинялись при нагревании.

Трубы внутри и снаружи

Если при изготовлении соблюдалась технология изготовления, то срез трубы будет идеально круглый. Слой армирующий и стенок по всей протяженности трубы должен быть равный. Материал, укрепляющий, не должен иметь следы разрывов.

Внимание! Чтобы обрезать верхний слой пластикового материала, либо фольги на трубопрокатах с армирующим слоем, используют швейер. Инструмент имеет доступную цену и эксплуатацию.

Трубопрокат с армирующей прослойкой имеет три слоя: внутренний из ПП, наружный из ПП, между ними алюминий, либо стекловолокно. Внешние слои не должны иметь углубления или наплывы, они должны иметь гладкую поверхность. Трубы могут изготавливаться в зеленом, белом, сером цвете, при этом их технические качества не изменяются.

Плюсы, минусы ПП изделий для водопровода

Трубопрокаты из полипропиленового материала доминируют в сфере отопительной, водопроводной. Материал отличается положительными свойствами:

1.изделия из ПП бесшумные,

2.изделия устойчивы к ударам,

3.имеют легкий вес,

4.не образуют коррозию,

5.они долговечны,

6.имеют герметичность при стыковке деталей,

7.имеют невысокую цену,

8.на внутренней поверхности не налипает грязь.

Трубы ПП имеют отрицательные характеристики. Они усложняют процесс монтажа. К ним относят:

1.изделия негибкие,

2.относительно большое удлинение при линейном расширении,

3.чтобы соединить разные детали, требуется специальный инструмент.

Полипропиленовые трубы: что нужно знать, чтобы не пролететь «в трубу»?

Мы поможем разобраться с разновидностями этого вида труб тем, кто хочет говорить с монтажниками на равных.

Тот, кто сталкивался с проблемой замены домашнего трубопровода или с обустройством новой разводки для воды, заметил, что львиную долю сантехнического продукции составляют изделия из полипропилена.

Полипропиленовые трубы (пп трубы) решают широкий спектр задач и используются для подачи холодной и горячей воды (как питьевой, так и технической), для водоотведения, для систем центрального, автономного и напольного отопления, а также для кондиционирования и подачи воздуха. Широкое применение пп трубы нашли и в промышленном секторе, где их используют для транспортировки газообразных, жидких и сыпучих материалов. В этой статье мы рассмотрим полипропиленовые трубы с точки зрения наиболее популярной сферы применения на белорусском рынке: полипропиленовые трубы для отопления и водоснабжения.

Полипропиленовые трубы – это отличный вариант для внутренних трубопроводных систем. Обладая высокой теплостойкостью, легким весом и удобством монтажа, они нашли широкое применение как в домах частного сектора, так и в многоэтажных зданиях.

Полипропиленовые трубы для систем отопления и водоснабжения производятся из полипропилена двух типов , обладающих повышенной химической устойчивостью, хорошо переносящих кислоты и щелочи, а также различные соли, и придающих изделию прочность:

• PPR – тип 3 полипропилена, уже ставшее традиционным решение для прокладки систем водоснабжения и радиаторного отопления.
• PPR-CT – тип 4 полипропилена, новый для нашего рынка, но успешно использующийся в странах ЕС уже более 10 лет. По сравнению с PPR является более прочным, ообеспечивает более высокое сопротивление давлению при повышенных температурах.Трубы PPR-CT ввиду своих повышенных физико-химических свойств относительно других типов полипропилена - идеальное решение как для водоснабжения, так и для разводки отопления

Каждая труба имеет маркировку, где указан тип полипропилена, из которой она произведена, основные эксплуатационные характеристики, такие как максимальная рабочая температура и давление.

Преимущества полипропиленовых труб:

• Гладкая внутренняя поверхность;
• Отсутствие коррозии и заиления;
• Гигиеническая безвредность;
• Химическая стойкость;
• Малый вес;
• Удобный и чистый монтаж;
• Эстетическая привлекательность;
• Низкая цена;
• При условии правильного применения, срок эксплуатации – 50 и более лет.

Для соединения полипропиленовых труб используются фитинги. Благодаря широкому ассортименту фитингов можно сделать даже самую сложную разводку, снабжать водой объекты любого назначения и сложности. Некоторые сантехники и монтажники предлагают своим клиентам в целях экономии использовать трубы одного производителя, а фитинги – другого. Стоит знать, что ни один производитель не гарантирует надежность соединения в таком случае. Обязательно используйте полипропиленовые трубы и фитинги только одного производителя, иначе все ваши усилия изначально подвержены большому риску потерь, не соизмеримых с ценой самой системы и ее монтажа. Подумайте о безопасности своего и соседского имущества!

Полипропиленовые трубы и фитинги производятся в диаметрах:

• 16, 20, 25, 32, 40, 50, 63, 75, 90, 110, 125 мм.

По цвету полипропиленовые трубы и фитинги бывают белыми и серыми и различаются лишь формально: с точки зрения физико-механических свойств разницы между трубой серого и белого цвета нет. Серые конструкции чаще ставят в скрытых системах, а белые – в жилых помещениях с открытой прокладкой (на видных местах).

При монтаже трубопровода необходимо принимать во внимание свойства полипропилена и в первую очередь его линейное температурное расширение, условия эксплуатации (давление и температуры).

Соединение полипропиленовых труб и фитингов происходит посредством сварки. Для этого требуется специальный сварочный аппарат (паяльник). Если строго следовать инструкции по монтажу – в результате сварки образуется прочный шов, соединение гладкое и составляет с трубой одно целое гомогенное соединение. Обращаем ваше внимание, что монтаж труб нужно выполнять в перчатках, а если вы хотите сохранить привлекательность труб к моменту ввода в эксплуатацию – перчатки должны быть чистыми.

В иды полипропиленовых труб

Полипропиленовые трубы бывают двух типов: однослойные (цельноплатиковые) и многослойные (армированные) . И тот и другой типы трубы исключают коррозию, не отдают тепло и отлично сопротивляются гидроударам.
