7 мин.

Водоснабжение

Относительно новые пластиковые трубы со времени своего появления на рынке начали теснить своих главных конкурентов — металлические изделия. Это «нашествие» продолжается до сих пор, причем довольно успешно. Причины — невысокая цена пластика, отсутствие угрозы коррозии, долговечность и возможность самостоятельного монтажа. Для соединения отрезков полипропиленовых труб используют специальное сварочное оборудование, однако не всегда оно есть у мастера под рукой, а необходимость в ремонте, добавлении какого-либо ответвления возникает довольно часто. В этом случае появляется вполне резонный вопрос: как врезаться в полипропиленовую трубу без пайки. Ответов на него есть несколько, поэтому надо познакомиться со всеми способами, а потом выбрать оптимальный вариант для конкретного «фронта работ».

Когда можно обойтись без пайки?

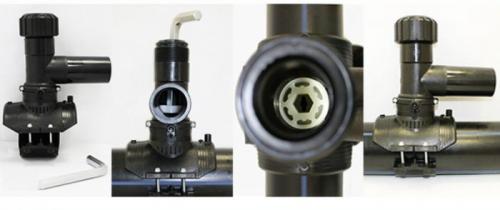

Искать ответ на вопрос, как врезаться в полипропиленовую трубу без пайки, мастерам приходится в нескольких случаях. Во-первых, далеко не у всех такой прибор «завалялся» в хозяйстве. А искать по знакомым, арендовать или покупать сварочное оборудование или неохота, или нет времени/возможности. Иногда врезка в ПП трубу без специального устройства может считаться оптимальным способом, поэтому так поступают даже опытные мастера. Это решение осознанно принимают в нескольких случаях:

• при обустройстве временных трубопроводов;
• когда соединить предстоит всего пару-тройку стыков;
• после покупки счетчиков или дополнительных сантехнических приборов;
• если требуется быстро заменить участок трубопровода, на котором появился дефект;
• когда работу с полипропиленовыми трубами ведут на системе, где невысока гидравлическая нагрузка, первый пример — канализация.

Альтернативный метод монтажа может потребоваться еще в одном случае: когда возникает необходимость сделать соединение разъемным, чтобы был шанс время от времени разбирать участок для обслуживания.

Плюсы и минусы идеи

Сварка полипропиленовых труб с помощью специального оборудования была и остается идеальной технологией. Поэтому прежде чем принимать решение насчет использования альтернативных методов, надо познакомиться с их преимуществами и недостатками. К плюсам относятся:

• небольшие расходы, так как мастеру не придется арендовать или покупать сварочное оборудование;
• легкость монтажа: при использовании технологии пайки, наоборот, необходимо следовать точной инструкции, любой отход от нее сделает соединение ненадежным;
• скорость восстановления участка трубопровода в том случае, если произошла авария: альтернативные методы дают шанс быстро избавиться даже от серьезного прорыва.

Но любой альтернативный метод не может называться идеальным. Первый, не самый большой недостаток некоторых методов врезки в полипропиленовую трубу без пайки — более длительный монтаж. Однако необходимость потратить дополнительное время вряд ли может считаться веской причиной для отказа от этой операции.

Небольшие расходы нередко превращаются в приличные траты. Ненадежность соединения, которое способно рано или поздно «рвануть», — еще один аргумент, который приводят противники альтернативных методов.

Как соединяют пластиковые трубы без паяльника?

До того как переходить к технологиям врезки в полипропиленовые трубопроводы, нужно остановиться на методах соединения разных пластиковых труб без сварки. Есть несколько способов, позволяющих добиться желанной цели. Одни из них используют не очень часто, другие, наоборот, применяют практически все мастера. К самым популярным методам причисляют 6 технологий.

Как соединить пластиковые трубы в домашних условиях. Соединение труб пвх

Соединение труб из поливинилхлорида проводится как мастером, так и своими руками, так как соединять трубы пвх не составит никакой сложности даже при отсутствии опыта.

Существует несколько видов соединения пвх труб:

• в раструб – для проведения данного вида соединения будет необходимо изначально очистить оба конца пластиковых труб от загрязнений и пыли, а на гладком конце изделия, который будет вставляться в раструб, необходимо даже снять фаску. Далее проверяется, чтобы резинка в соединителях для труб пвх располагалась равномерно по поверхности кольца. Рекомендуется обработать поверхности будущего соединения специальной смазкой (использование нефтехимических масел запрещено), после чего происходит непосредственно соединение деталей, при этом арматуры располагаются на одинаковом уровне. Если соединение проведено правильно, то при проверке до резиновой прокладки по окружности арматуры будет одинаковое расстояние (это провеяется с помощью тонкой палочки, которая помещается между поверхностями гладкой пластиковой трубы и раструба). Преимущество данного способа – он проводится без сварки и без паяльника;
• фланцевый способ – такой способ проводится с использованием специальных чугунных фланцев, которые одеваются на отрезанную арматуру с применением резиновой прокладки. После того как фланец будет полностью помещен на конец изделия и между ними будет находится резиновая прослойка из муфты, мастера производят закрепление чугунного соединения при помощи специальных болтов. При этом материале соединения отмечается больший эксплуатационный срок, поэтому зачастую этот способ используется для конструкций водоснабжения.

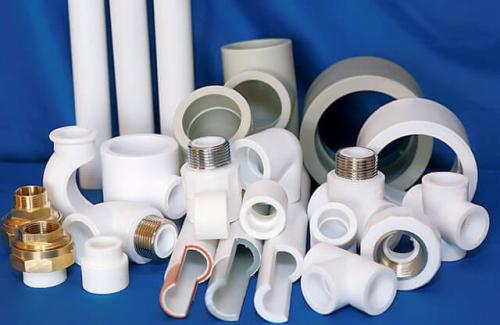

Соединение полипропиленовых труб фитингами. Как монтируются фитинги полипропиленовые

Благодаря использованию специального инструмента – электрического паяльника и обрезных ножниц – смонтировать PPR муфту или любой другой фитинг можно за 5-7 мин, в зависимости от диаметра полипропиленовой трубы. Чем больше поперечный размер, тем дольше нужно греть заготовки. Остывает соединение до безопасного состояния в несколько раз дольше.

Если на муфте или кране имеется штуцер или внутренняя резьба под сгон, то в первую очередь нужно собрать, запаковать ФУМ лентой и завернуть резьбовое соединение. После того как PPR фитинг будет припаян к полипропиленовой трубе, ставить сгон будет очень неудобно.

Процесс монтажа полипропиленового фитинга выглядит следующим образом:

• подбираем подходящую по конфигурации модель. Снимаем фаску с посадочного места на трубе, после чего проверяем штангенциркулем соответствие внутреннего и наружного диаметров соединяемых деталей. Допускается разница в 0,1 мм;
• устанавливаем на паяльник комплект насадок, выставляем температуру нагрева;
• определить правильное взаимное расположение свариваемого фитинга и трубы, желательно сразу нанести метки маркером;
• руками одеваем фитинг и PPR трубу на насадки, выжидаем несколько секунд, снимаем и плотно вставляем друг в друга.

Откладываем спаянный стык на 5 мин., даем ему остыть настолько, что деталь можно держать ладонью руки без особого дискомфорта. Проверяем качество шва, по линии соединения PPR трубы и полипропиленового фитинга должен выступить расплав или грат. Кроме того, нужно проверить деталь на просвет – убедиться в том, что нет пробки из расплава.

Полипропилен уроки сварки труб и фитингов аппаратом пайки:

Преимущества PPR фитингов заключаются в простой сборке деталей, надежности, высокой прочности соединения при относительно небольших расходах на комплектующие. На практике дела обстоят не всегда так, как в теории, многие недочеты проявляются спустя много лет. Поделитесь с единомышленниками своим опытом, проблемами и их решением при использовании доборных элементов к полипропиленовым трубам в комментариях. Сохраните статью в закладках.

Как соединить пластиковые трубы муфтой. Способ 1: Терморезисторные сварные муфты

Полиэтилен имеет температуру плавления около 120°-140° C. Это позволяет герметично соединять полиэтиленовые трубы методом термодиффузионной сварки. Две пластиковые трубы с одинаковым наружным диаметром и толщиной стенок более 5 мм, можно сваривать между собой встык, однако для этого требуется дорогостоящее и энергоемкое сварочное оборудование.

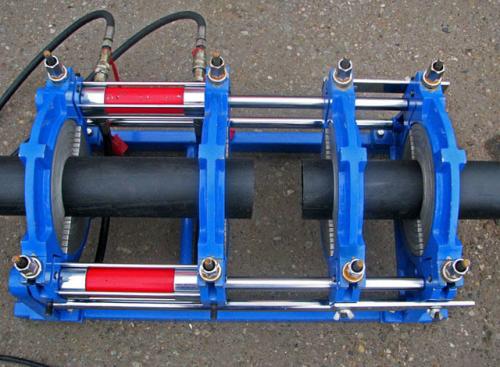

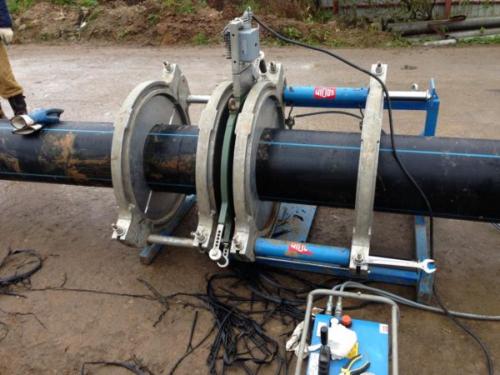

Электрический аппарат для сварки полиэтиленовых труб встык.

Чтобы решить этот вопрос более простым путем, применяются терморезисторные соединительные муфты для полиэтиленовых труб. Они производятся в различном исполнении (равнопроходные, компенсационные, фланцевые, с боковыми отводами и пр.), поэтому позволяют соединять пластиковые трубопроводы разных диаметров, и присоединять к ним боковые отводы под разными углами.

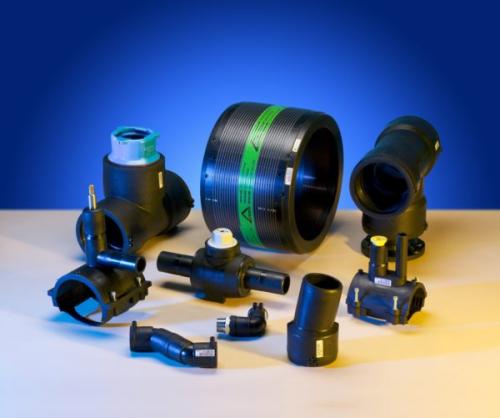

Разновидности терморезисторных муфт.

Несмотря на сложное название, они имеют очень простой принцип действия и внутреннее устройство.

Ниже я расскажу, как это работает, на примере равнопроходной терморезисторной муфты:

1. Внешне она представляет собой толстостенный короткий патрубок , изготовленный из полиэтилена низкого давления черного цвета;
2. Внутри пластикового корпуса, вокруг каждого соединительного патрубка намотана спираль из металлической проволоки с высоким электрическим сопротивлением (нихром);
3. Обе спирали электрически соединены между собой последовательно . Свободные концы каждой спирали соединены с клеммами, которые расположены снаружи на корпусе, с двух сторон сварной муфты;

На схеме показано устройство и принцип работы электросварной муфты.

1. Концы соединяемых пластиковых труб вставляются с двух сторон внутрь сварной муфты . После этого на клеммы подается напряжение от источника электрического тока;
2. Под действием электричества, нихромовые спирали внутри корпуса разогреваются до температуры плавления полиэтилена. От нагрева плавится не только внутренняя часть муфты, но и наружная поверхность труб ;
3. В результате плавления, пластик на внутренней стороне муфты расширяется, и плотно обжимает каждую трубу. После охлаждения, обе трубы и муфта оказываются прочно сваренными между собой .

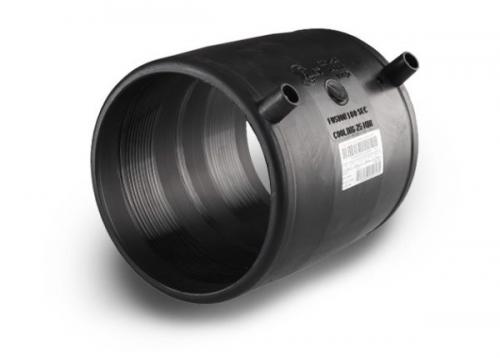

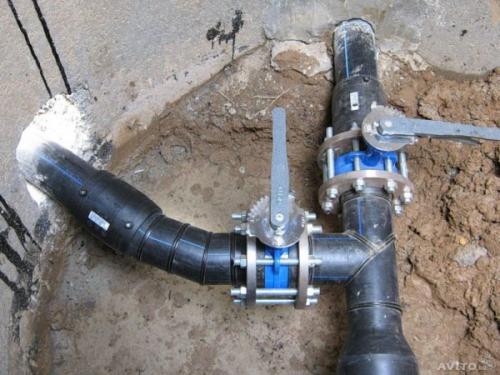

Общий вид электросварной муфты.

Описанный способ позволяет соединять между собой пластиковые трубы диаметром до 400 мм, хотя в бытовых условиях чаще всего применяются электросварные муфты для труб диаметром не более 150 мм.

На первый взгляд, стоимость электросварной муфты может показаться высокой, однако такая технология имеет ряд очевидных преимуществ перед другими способами монтажа трубопроводов:

• Быстрый монтаж и простое использование . Работа с подобными устройствами не отнимает много времени, и не требует никаких практических навыков;
• Невысокая себестоимость работ . Применение электросварных муфт позволяет отказаться от использования дорогостоящего и энергоемкого сварочного оборудования;

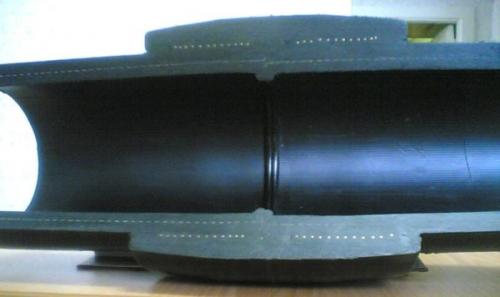

На разрезе можно увидеть, что сварной шов получается очень качественным.

Источник: https://postroivsesam.info/stati/kak-soedinit-vodoprovodnye-plastikovye-truby-mezhdu-soboy-dostoinstva-i-osobennosti

Как соединить пластиковые трубы канализации. Как соединить канализационные пластиковые трубы

Сточная система, канализация необходимый элемент для комфортного проживания в любом жилом доме, помещении. От того как будут соединены трубы этой системы будет зависеть правильность и эффективность работы всей канализации.

На сегодняшний день на рынке строительных материалов для обустройства канализационной системы самыми популярными и доступными по цене являются пластиковые трубы.

Пластиковые трубы изготавливают из различных термопластических материалов. Таких как:

полиэтилен;

полипропилен;

поливинилхлорид.

Все они начинают размягчаться в процессе нагревания до критических температур, в дальнейшем при охлаждении они восстанавливают свою геометрическую структуру и физико-химические свойства.

В последнее время пластиковые трубы для обустройства канализации пользуются всё большей популярностью благодаря своим качествам:

устойчивы к воздействию агрессивных сред;

обладают небольшим весом;

не подвержены коррозии в следствии чего нет необходимости изолировать трубопровод при подземной укладке;

имеют гладкую поверхность внутри, благодаря которой увеличивается пропускная способность труб;

обладают хорошей эластичность;

долговечность и довольно большое время надёжной эксплуатации, срок службы до 100 лет.

Существуем несколько способов соединения канализационных пластиковых труб. Вот четыре самых популярных способа:

соединение с помощью фитингов;

соединение «в раструб»;

с помощью сварного шва;

соединение с помощью клея.

Соединение канализационных пластиковых труб в раструб

Существует несколько стандартов пластиковых канализационных регламентирующих длину и диаметр. Из труб собираются разные конструкции для конкретной канализационной системы.

Метод соединения труб при помощи способа «в раструб» довольно популярен. Соединение труб для канализации «в раструб» осуществить своими руками довольно просто. Для этого необходимо выполнить следующие действия:

Зачистить от загрязнений места состыковки (конец трубы и раструб).

Проверить наличие резинового уплотнительного кольца в раструбе, подобранное идеально по диаметру.

Нанести силиконовую смазку на стыковочный конец трубы. Трубу необходимо вставить в раструб до упора и сделать на ней отметку, на какую глубину она погрузилась.

Далее необходимо немного уменьшить глубину стыковки, вынуть трубу на 1 сантиметр от поставленной отметки. За счет этого движения резиновое уплотнительное кольцо в раструбе надежно обжимает свободный канал между соединяемыми трубами.

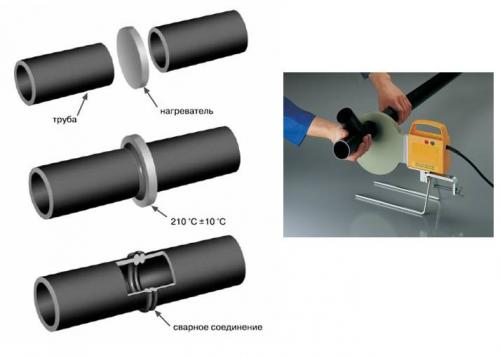

Соединение канализационных пластиковых труб с помощью сварного шва

Очень многие задаются вопросом – каким способом можно соединить пластиковые трубы для канализации без раструба. Такой способ существует – при помощи сварного шва.

Для соединения пластиковых труб таким способом необходим специальный инструмент. Таким инструментом является сварочный аппарат по пластику. Он способен нагревать пластиковые трубы до температуры плавления.

Торцы соединяемых труб прижимают к разогретой части аппарата.

Далее они начинают размягчаться.

После того как торцы пластиковых труб размягчились, трубы этими концами прижимают друг к другу и держат определенное время до того момента, когда пластик склеится и остынет.

В результате получится прочное монолитное соединение между двумя пластиковыми трубами.

Соединение канализационных пластиковых труб с помощью фитингов

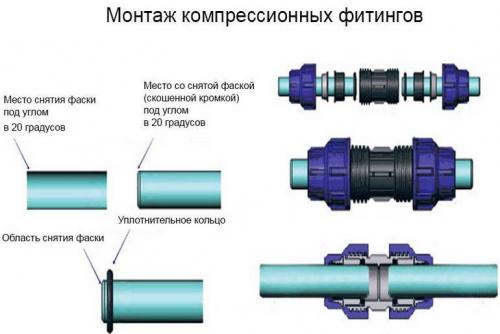

Способ соединения пластиковых труб без сварки с использованием компрессионных фитингов применяется для монтажа трубопровода небольшого диаметра.

Компрессионный фитинг представляет из себя соединительный элемент, предназначенный для легкого и быстрого разборного соединения полиэтиленовых труб между собой. Также при помощи компрессионных фитингов можно осуществить соединение пластиковых и металлических труб.

Для соединения пластиковых труб при помощи фитингов необходимо:

Срезать торец пластиковой трубы в результате чего должны отсутствовать заусенцы. Подойдет острый кухонный нож.

Чтобы облегчить надевание гайки необходимо снять фаску с торца пластиковой канализационной трубы.

Далее надеваем канализационный фитинг на трубы и завинчиваем гайки фитинга. Для того, чтобы не деформировать гайку предпочтительнее использовать для завинчивания пластиковый ключ.

Для обеспечения надёжной защиты от протечек, в процессе монтажа пластиковой канализационной системы с применением фитингов используют прокладки - резиновые или силиконовые кольца, подобранные под диаметр труб.

Соединение канализационных пластиковых труб с помощью клея

Для монтажа пластиковых труб таким способом необходимо использовать специальный клей. Не все виды клея для пластика подходят для соединения канализационных труб.

Для соединения пластиковых труб при помощи клея необходимо выполнить действия в следующей последовательности:

Зачистить и обезжирить края соединяемых труб в тех местах, где будет наноситься клей.

Как соединить полипропиленовые трубы с металлопластиковыми. Как соединить металлопластиковую трубу с полипропиленовой

Соединение металлопластиковых труб – актуальные способы

Соединить металлопластиковые трубы посредством сварки невозможно. Для этих целей используются фитинги самых разных видов:

обжимные, пресс-фитинги, пуш-фитинги. Первые обеспечивают легкость в монтаже, вторые – надежность и устойчивость к различным воздействиям. Пуш-фитинги дают целый ряд выгод:

• Установка трубопровода при минимуме инструментов;
• Легкий и быстрый монтаж;
• Не подвержены коррозии;
• Элементы, пришедшие в негодность, возможно заменить;
• Уплотнения очень надежны;
• Изделия экологически безопасны.

Соединение труб с пресс-фитингами

Соединение труб с пресс-фитингами

Преимущества этого способа: допускается закрытая установка трубопровода. То есть, он может быть спрятан в стены, залит строительной смесью (бетоном). Такие фитинги очень надежны. Однако для монтажа их потребуется специальный пресс-инструмент. В это же время, качество соединений очень высокое, для установки требуется минимум деталей. Поэтому такие монтажные работы, в конечном итоге, являются очень экономичными.

Для соединения металлопластиковых изделий и пресс-фитингов требуются: обжимные муфты, пресс-инструмент, нож для резки металла или ножовка.

Алгоритм действий следующий:

Определяется и отмеряется требуемый размер трубы. Затем изделие режется. Получившиеся вогнутые края обрабатываются калибратором, чтобы не было шероховатостей, заусениц, деформаций. На изделие одевается обжимная муфта;

Вставляется штуцер, снабженный резиновым уплотнителем. Муфта обжимается посредством специального пресс-инструмента. В конечном итоге на муфте должно возникнуть ярко выраженное кольцо. Имейте в виду, что обжимать фитинг можно только один раз.

В магазинах можно найти самые разнообразные пресс-фитинги, в том числе и муфты, уже закрепленные на фитинг. В этом случае действуем в соответствии со следующей инструкцией:

Металлопластиковая труба обрезается до нужных размеров, калибрируется, края обрабатываются.

Затем следует посадить ее на штуцер фитинга, контролируя плотность посадки через специальные отверстия в муфте.

Данный способ соединения применяется при установке систем отопления, обустройства водопроводов, систем «теплого пола». Технология достаточно проста. Для лучшего усвоения информации рекомендуем вам посмотреть соответствующее обучающее

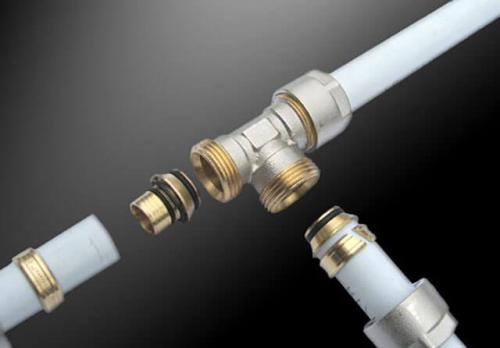

Соединение труб с компрессионными фитингами

Соединение труб с компрессионными фитингами

Преимущества этого способа: оперативная сборка, нет нужды применять в работе специальное оборудование.

Для реализации данной технологии требуются: фитинги с резьбой, ножницы для резки по металлу или ножовка, калибратор, рулетка, набор гаечных ключей, нож, необходимый для зачистки.

Алгоритм действий следующий:

Составляется схема расположения металлопластиковых труб с указанием всех размеров. Как и в вышеизложенных технологиях, отмеряется и отрезается необходимая длина изделия, затем края его обрабатываются посредством калибратора;

С фитинга убирается зажимное кольцо и гайка, затем они одеваются на трубу, которая после одевается на штуцер фитинга. Последний выравнивается относительно сгона фитинга;

Прижимное кольцо возвращаем в прежнее положение, гайку закручиваем ручным способом в самом начале, затем – посредством гаечного ключа. Понять, что гайка закручена, можно по специфическому треску. Главное, не переусердствовать в закручивании гайки, так как существует опасность срыва резьбы.

Соединение металлопластиковой и полипропиленовой трубы

Соединение металлопластиковой и полипропиленовой трубы

Эти два элемента трубопровода, выполненные из разных материалов, соединить между собой можно только посредством резьбового соединения. То есть, со стороны металлопластикового изделия будет выдаваться ниппель, со стороны полипропиленового изделия – комбинированная муфта, имеющая необходимую резьбу. Паять эти элементы трубопровода между собой нельзя. Более подробные инструкции вы узнаете, просмотрев специальное обучающее видео.

Как соединить пластиковые трубы для воды. Чем и как соединять трубы ПВХ – оптимальные способы соединений

При обустройстве канализационных и водопроводных систем часто используют трубную продукцию из пластика. Этот материал имеет продолжительный период службы, малый вес, доступную стоимость, устойчивость к коррозийным процессам, простоту проведения монтажных работ. Но при прокладке магистралей необходимо знать, как собирать пластиковые трубы правильно.

Варианты соединения труб из ПВХ

На то, чтобы выполнить стыковку таких труб, не потребуется много времени и приложения особых усилий.

Существует несколько вариантов соединения:

1. С применением фитингов . Их используют, если нужно сделать разветвление трубопровода или состыковать трубы, произведенные из разных материалов.
2. Методом пайки . В данном случае задействуют паяльное оборудование или утюг. Для этого нагревают концы изделий и прижимают их друг к другу, после чего место стыковки получается монолитным.
3. Комбинированный . Его применяют, когда имеется потребность в создании чрезвычайно надежного соединения.

Полифузный метод сварки

До того как соединять трубы ПВХ , нужно выполнить ряд подготовительных работ.

Прежде всего, следует приготовить такие инструменты:

• маркер и рулетку;
• резак (пилку) по металлу;
• контактный термометр;
• прибор с насадками;
• обрезное приспособление.

Прежде, чем соединить между собой пластиковые трубы, их проверяют на наличие даже малейших дефектов. Потом при помощи спирта и х/б салфетки штуцеры и другие свариваемые детали очищают и обезжиривают. На оправку устанавливают фитинги и проверяют плотность их фиксации.

Особенности метода

Сварку производят в определенной последовательности:

1. К сварочному оборудованию винтами крепят насадки. Выставляют температурный режим, равный 250-270°, и подключают аппарат к сети.
2. Выполняют замеры и нарезают трубу на отрезки.
3. Края очищают от заусенцев, используя острый нож. Если у изделия имеется алюминиевая прослойка, тогда сначала удаляют средний и верхний слои на длину вхождения в муфту. После этого производят те же манипуляции, что и с цельной трубой из пластика.
4. Ножом удаляют фаску и под углом 30-45° скашивают наружный край изделия со стороны, предназначенной для нагрева.
5. При сварке продукции диаметром более 40 миллиметров необходимо контролировать ее овальную форму. Место соединения очищают от окисленного слоя до толщины 0,1 миллиметра.
6. На трубе помечают расстояние соединения с фитингом с учетом глубины его муфты, причем конец отрезка изделия не нужно вставлять до самого упора – оставляют небольшую щель величиной около 1 миллиметра.
7. На фитинге и трубе обозначают протяженность участка соединения.
8. Подготавливают поверхность, предназначенную для сварки путем очистки и обеззараживания.
9. На уже подготовленную насадку надевают фитинг и проверяют равномерность его прилегания.
10. Также на горячую насадку аппарата помещают трубу и контролируют плотность соприкосновения.
11. Затем следует процедура нагревания, и начинается сварка ПВХ труб.
12. Потом снимают с насадки и трубу, и фитинг и фиксируют их, насаживая изделие на соединительный элемент, ориентируясь по глубине на разметку.

Раструбное соединение




Совет: Используйте наши строительные калькуляторы онлайн , и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Существует еще один вариант как соединить трубы ПВХ для водопровода - раструбный:

1. Прежде всего, поверхность края трубной продукции, которую предстоит состыковать, очищают от грязи.
2. Удаляют даже малейшие загрязнения с внутренней поверхности раструба.
3. Соединение уплотняют при помощи резинового кольца, которое вставлено в желобок раструба.
4. Конец трубы с фаской обрабатывают глицерином.
5. Трубу помещают в раструб.
6. В завершение проверяют качество выполнения соединения. О том, что резиновое кольцо располагается на нужном месте, свидетельствует беспрепятственное вращение по отношению к продольной оси.

Как соединять жесткие пластиковые трубы

Нужно придерживаться определенной последовательности в том, как соединить водопроводные пластиковые трубы жесткого типа:

1. Конец изделия зачищают.
2. Напильником убирают заусенцы и на внешней кромке делают фаску.
3. Проверяют, насколько легко труба помещается в арматуру. Когда чересчур свободно, качественный результат не получится, а если туго, то можно удалить весь клей.
4. Трубу помещают в фитинг и маркером помечают правильное положение.
5. Потом элементы разъединяют.
6. На поверхность изделия наносят клеевой состав и 15 минут ожидают.
7. Трубу помещают в фитинг с учетом маркировки. В месте склеивания должен образоваться ободок из излишка клея.
8. Затвердения ожидают примерно 4 -5 минут.



Специалисты рекомендуют:

• в уже созданную систему воду подавать минимум через час;
• склеивание не выполнять при температуре ниже 4,5°С;
• соблюдать оптимальный температурный режим для применения клея +21°С.

Как соединить полипропиленовые трубы с металлическими. Соединение ПВХ и металла фитингом

Проще всего, задача, как соединить металлическую трубу с полипропиленовой, решается использованием резьбового фитинга. У этого приспособления с одной стороны есть резьба нужного диаметра, чтобы вкручивать в металлическую трубу. На противоположной стороне расположена муфта, с которой впоследствии будет спаян пластик. Фитинги делаются либо прямыми, либо поворотными, с помощью которых удобно делать изгибы или разветвления в системе.

Провести переход металла на полипропилен (ПП) очень просто:

• Первым этапом снимается муфта с металлической трубы там, где будет стык. Если её нет, то трубу необходимо разрезать, смазать конец солидолом, а после этого сделать насечку резьборезом.
• Получившийся конец тщательно зачищается наждачной бумагой и вытирается. Далее нужно выполнить герметизацию предполагаемого стыка (намотать ФУМ-ленту и промазать все это силиконом). Важно помнить, что по периметру резьбы не должно быть больше 2 слоёв герметика, и край ленты следует направить по её ходу.
• Накручивать фитинг необходимо вручную, без вспомогательных инструментов. Это нужно, чтобы он не деформировался из-за слишком сильного внешнего действия. Если после окончания этого процесса система протекает, то фитинг аккуратно докручивается.
• Следующим этапом ПП сваривается с муфтой.

Если предполагается установка узла, где больше, чем две трубы, то у продавцов деталей для сантехники есть разнообразные фитинги для этих целей.
