Такой вид запорной арматуры, как вентиль , может иметь много разных исполнений. В основном, разница заключается в материале изготовления. Конструкция вентилей , как правило, не различается или различается незначительно. В любом случае под запорным вентилем понимается устройство, насаженное на шпиндель, перекрывающее проход рабочей среды в горизонтальной плоскости.
Латунные вентили предназначены для установки на водопроводы, выполняя функцию запорного и регулирующего органа.
Установочное положение подобных вентилей может быть любым. В качестве материала используется латунь ЛЦ40Сд.
Давая развёрнутое определение применению латунного вентиля, можно получить следующее: это запорные устройства, обеспечивающие перекрытие потока рабочей среды посредством возвратно-поступательных движений. Он имеет подвижный орган – шпиндель . Шпиндель ввинчивается в резьбу расположенной на крышке корпуса гайки. Резьба, обладающая свойством торможения, позволяет фиксировать запорный орган в необходимом положении. При этом положение запорного органа не изменяется под давлением рабочей среды.
По конструкции латунные вентили разделяют на проходные, угловые и прямоточные. Вентиль бывает сальниковым и сильфонным по типу герметизации. По типу расположения ходовой резьбы – с выносной и погружной резьбой.
Наибольшее распространение латунный вентиль получил благодаря своей повышенной надёжности и герметичности. Кроме того, он может работать при высоком давлении, на него не воздействуют резкие перепады давления. Он прост, удобен в эксплуатации и ремонте. Рабочий ход латунного вентиля относительно небольшой, при этом сам механизм невелик и позволяет установку в любом положении трубопровода.
Чугунный вентиль используется в качестве запорного устройства для трубопроводов воды и пара. При строительстве водных систем разного масштаба – от водопровода дома до городских коммунальных систем, - используются именно чугунные вентили.
Они отличаются особой прочностью, они могут выдержать очень мощный напор воды, что делает их идеально подходящими именно для этого вида трубопроводов. Они устойчивы практически ко всем видам деформации.
Чугунные вентили долговечны, срок их службы больше, чем у запорной арматуры, изготовленной из других материалов. И при этом они не так дороги, как большинство других видов вентилей, кранов и т.д.

Связанные вопросы и ответы:

Что такое вентиль чугунный муфтовый

Чтобы подобрать нужный вид аппаратуры для трубопровода, следует ознакомиться со всеми возможными вариантами и, учитывая ваши потребности и свойства каждого из них, выбрать оптимальный.

Итак, вентили классифицируются сразу по нескольким параметрам:

1. Материал, из которого они изготовлены.

Латунный. Это устройства, изготовленные из сплава на основе меди с добавлением цинка. Такое оборудование отличается прочностью и долговечностью, так как не подвержено деструктивным процессам вследствие развития коррозии.

Вентили изготавливаются из самых разных металлов — чугуна, латуни и стали

Латунный вентиль в основном используется как арматура для трубопроводов холодного водоснабжения, так как предусмотренная максимальная температура рабочей среды составляет 70 градусов.

Чугунный. Надежные и прочные, такие приборы применяются для запирания и регулирования воды, газообразных веществ (в основном это пар). Такой муфтовый вентиль способен функционировать с рабочей средой, нагретой до температуры в 225 градусов.

Стальной. Их изготавливают и углеродистой стали, они не боятся коррозии и высоких температур.

2. Функции, которые они выполняют.

• запорный: перекрывает и открывает движение рабочей среды;
• регулирующий: регулирует силу напора рабочей среды;
• запорно-регулирующий: выполняет обе функции, описанные выше.

3. По типу соединения с трубопроводом.

Фланцевые. Их используют зачастую для водопроводов промышленного масштаба. Для бытовых объемов больше подойдут муфтовые вентили. Такой тип вентилей укомплектован муфтой – соединительным элементом с резьбой.

Игольчатые. Их особенность состоит в конусном типе золотника. Такое оборудование используют в том случае, если нужен большой диаметр условного прохода.

Какие материалы используются для изготовления вентилей чугунных муфт

Чугунные фитинги используются для металлических труб . По конструкции, они достаточно просты и могут быть цельными, или же состоять из нескольких деталей.

Обычно, первый вариант используется для сварных конструкций из стальных труб. Если сравнить их с разъемными, то можно сделать вывод, что цельные детали менее эффективны.

Муфты

Второй вариант фитингов для труб из металла состоит непосредственно из тела, деталей, служащих для уплотнения соединения, а также из механизмов для соединения. К ним относятся накидные гайки, американки, муфты с резьбовыми зажимами и т.п.

Уникальность таких деталей состоит в том, что с их помощью можно соединить необходимую конструкцию из труб , пользуясь при этом лишь разводным и специальным ключом раструбным рычажным – КТР (его еще называют трубным или газовым). В отдельных случаях, может еще понадобиться метчик с плашкой (для нарезания резьбы).

Все чугунные фитинги для стальных труб, в том числе и резьбовые, должны соответствовать ГОСТ. Только в таком случае, будь ли это канализационная или водопроводная конструкция, она будет правильно собрана, а функционировать – надежно на протяжении многих лет. Например, для такого вида чугунных фитингов, как контргайки, существует ГОСТ 8961 75 .

Преимущества

Фитинги из чугуна для стальных труб отличаются:

• высокой прочностью;
• возможностью успешного функционирования при низких, высоких температурах;
• простотой монтажа;
• большим выбором на рынках, что способствует быстрому приобретению необходимой детали.

Минусы

Как изделия из других материалов, так и чугунные детали обладают рядом недостатков:

• легко подвергаются воздействию коррозии;
• на протяжении длительного срока эксплуатации, возможны наросты в виде различных отложений;
• если приобретете деталь сварного типа, то необходимо воспользоваться услугами сварщика;
• в случае, когда резьбовые конструкции должным образом не обработать, то со временем соединение может ослабнуть, что повлечет за собой нежелательные последствия.

Какие типы вентилей чугунных муфт существуют

Муфта чугунная: материал и особенности

Муфта чугунная является одним из наиболее широко распространенных вариантов фитингов, используемых в трубопроводах, предназначенных для транспортировки неагрессивных жидкостей и газов. Наиболее простой вариант муфты – это отрезок трубы, с внутренней стороны которой делается резьба. Однако существуют и более сложные вариации, которые позволяют не только соединять трубы различного диаметра, но и прикреплять фланцевую арматуру. Цены на муфты чугунные в спб вы можете посмотреть в прайс-листе компании Стройтехника.

Муфта предназначена для соединения труб одинакового диаметра, обычно, резьба в муфтах составляет от 0,5 до 2,0 дюймов. Муфты для чугунных труб удобны и легки в использовании, главное, при их монтаже следует обязательно помнить об уплотнительных материалах в резьбовых соединениях, так как они помогают обеспечивать герметичность соединения, это могут быть: сантехнический лен, ФУМ, тефлоновая нить, лента и другие материалы.

• Виды муфт, используемых для чугунных труб:
• Муфта чугунная (переходная) – представляет собой два соединительных цилиндра разного диаметра с нарезанной внутри резьбой. Такая муфта осуществляет соединение двух различных по диаметру труб.
• Длинная чугунная муфта – используется для соединения двух труб одинакового диаметра. Представляет собой полый цилиндр, также имеющий внутреннюю резьбу.
• Муфты для чугунных труб с нарезанной резьбой как внутри, так и снаружи. То есть с одной стороны детали от края до середины резьба нарезана внутри, а с другой стороны, от середины до противоположного края резьба нарезана снаружи.

Несмотря на кажущуюся простоту, муфта чугунная, как и чугунная контргайка, едва ли не самая популярная деталь при построении трубопроводов. Универсальность самой по себе детали и разнообразие конструкций позволяет с минимальными затратами сил, времени и денежных средств соединять самые различные трубы и арматуру. Изготавливаются муфты методом литья из стали и чугуна, причем чугунные гораздо дешевле стальных, при этом они столь же надежны. Также чугунные муфты могут быть черными и оцинкованными - последний вариант более устойчив к коррозии.

Муфта из чугуна предназначены для использования в магистралях, где нет взаимодействия с агрессивными средами (водопроводы, канализации, отопление, газопроводы). Температура рабочей среды не должна превышать 300С, давление не выше 16 МПа. Диаметр муфт колеблется от 15 до 100 мм. Все чугунные муфты проходят тщательный контроль на соответствие ГОСТ 8954-75. Одна из проблем использования муфт - возможность самопроизвольного отвинчивания, поэтому рекомендуется дополнительно закреплять их контргайками.

• Муфты подразделяются согласно конструктивным особенностям на соединительные, переходные, редукционные, обжимные, двухсоставные, трехсоставные и так далее. Каждый вид имеет свои характеристики и условия эксплуатации:
• Двухсоставные муфты чугунные (свертные муфты) используются для предотвращения аварий на различных видах труб, диаметром от 80 до 300 мм. Они устраняют протечки, трещины, расколы и другие подобные дефекты.
• Трехсоставные чугунные муфты применяются в ремонте напорных труб диаметром от 80 до 200 мм из чугуна, стали, ПВХ и асбоцемента, удобна в использовании особенно для труднодоступных мест.
• Универсальные муфты для чугунных труб обжимные предназначены для соединения между собой гладких концов чугунных видов труб, а также стальных, пластиковых и асбестоцементных труб.
• Фиксирующие муфты чугунные применяются для соединения полиэтиленовых труб диаметром 63-315 мм, испытывающих растягивающие нагрузки.
• Муфта чугунная ремонтная предназначена для ликвидации аварий и ремонта полиэтиленовых труб диаметром от 75-200 мм.
• Ремонтная чугунная муфта для ремонта стальных водогазопроводных труб диаметром 0,5 – 2,0 дюйма.
• Фиксирующие универсальные муфты для чугунных труб, стальных, полиэтиленовых, нержавеющих и других видов труб диаметром от 50 до 300 мм. Данная муфта предназначена для прочного соединения труб, подвергающихся растягивающим нагрузкам.
• Обжимные фиксирующие муфты, используемые для соединения, без применения сварки, труб водоводов и магистральных трубопроводов из стали, чугуна и полиэтилена.
• Редукционные муфты фиксирующие предназначены для соединения без использования сварки трубы, произведенные из различных материалов, обеспечивая надежную герметизацию и защиту от всевозможных нагрузок.

Как выбрать подходящий вентиль чугунный муфтовый для своего применения

  ТЕХНИЧЕСКИЕ УСЛОВИЯ

(Вводятся впервые)

ВВЕДЕНИЕ

Настоящие технические условия распространяются на арматуру трубопроводную чугунную: вентили моделей 15кч14п, 15кч18п, клапаны обратные моделей 16ч6п, WCV, фильтры моделей ФСФ, ФМФ (далее по тексту «устройства или изделия» ), предназначенные для перекрытия, автоматического перекрывания обратного хода потока рабочей среды (пара или воды), фильтрации потока рабочей среды (пара или воды) в трубопроводах по транспортированию воды, пара, газа и жидких неагрессивных сред.

Настоящие технические условия распространяются на арматуру следующих моделей:

– вентили чугунные запорные фланцевые моделей 15кч14п, DN от 50 до 250 мм, РN 16;

– вентили чугунные запорные муфтовые моделей 15кч18п, DN от 15 до 50 мм, РN 16 (ГОСТ 3326, ГОСТ 9697);

– клапаны обратные фланцевые подъёмные моделей 16ч6п, DN от 32 до 200 мм, РN 16 (ГОСТ 27477, ГОСТ 53671);

– клапаны обратные двухдисковые моделей WCV, DN от 50 до 200 мм, РN 16 (ГОСТ 27477, ГОСТ 53671);

– фильтры сетчатые фланцевые моделей ФСФ, DN от 50 до 300 мм, РN 16; (ГОСТ 31952, р.4-в части водоочистки);

Изделия применяются при климатическом исполнении У, УХЛ, Т, категории размещения 1,2,3,4 по ГОСТ 15150.

Пример записи при заказе изделий:

«Вентиль чугунный запорный муфтовый модели 15кч18п -15

ТУ 3712-004-ХХХХХ-2015» (где 15 – номинальный диаметр).

ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

1.1 . Изделия должны соответствовать требованиям ГОСТ Р 53672,

ГОСТ Р 53671, ГОСТ 5761, ГОСТ 31952, ГОСТ 3326, ГОСТ 9697, ГОСТ 27477, настоящих технических условий, комплекта конструкторской документации и нормативных документов на конкретный тип или исполнение, утвержденных в установленном порядке. Устройства должны изготовляться по рабочим чертежам, утвержденным в установленном порядке.

1.1.1. Вентили запорные муфтовые

Вентили запорные должны соответствовать требованиям  ГОСТ 5761.

Требования технологичности

Материалы, применяемые для изготовления основных деталей, должны быть указаны в стандартах или технических условиях на конкретные клапаны.

Метрическая резьба – по ГОСТ 9150 и ГОСТ 24705 с полями допусков по ГОСТ 16093. Сбег резьбы, проточки, недорезы и фаски – по ГОСТ 10549. Вмятины и заусенцы на поверхности резьбы, препятствующие навинчиванию проходного калибра, не допускаются.

Уплотнительные поверхности седел и плунжеров должны быть без рисок, вмятин и других видимых дефектов.

Перед сборкой должны быть сняты заусенцы, а детали очищены от загрязнений и следов коррозии. Резьбы и трущиеся поверхности деталей, не соприкасающиеся с рабочей средой, должны быть смазаны в соответствии с указанием в конструкторской документации.

У подвижной системы клапана должен быть плавный ход, без рывков и заеданий.

Материалы деталей, работающих под давлением, должны быть прочными и плотными.

Требования к конструкции

Для сопрягаемых поверхностей подвижных и неподвижных соединений следует руководствоваться следующими стандартами:

– ГОСТ 24643 – допуски формы и расположения поверхностей;

– ГОСТ 30893.2 – неуказанные допуски формы и расположения поверхностей;

– ГОСТ 2789 – параметры и характеристики шероховатости поверхности;

– ГОСТ Р 53441 – нормальные углы и допуски углов;

– ГОСТ 30893.1- предельные отклонения размеров с неуказанными допусками.

Для выбора подходящего вентиль чугунного муфтового для своего применения необходимо учитывать следующие технические условия:

Технические условия

• Вентили чугунные запорные фланцевые моделей 15кч14п, DN от 50 до 250 мм, РN 16;
• Вентили чугунные запорные муфтовые моделей 15кч18п, DN от 15 до 50 мм, РN 16 (ГОСТ 3326, ГОСТ 9697);
• Клапаны обратные фланцевые подъёмные моделей 16ч6п, DN от 32 до 200 мм, РN 16 (ГОСТ 27477, ГОСТ 53671);
• Клапаны обратные двухдисковые моделей WCV, DN от 50 до 200 мм, РN 16 (ГОСТ 27477, ГОСТ 53671);
• Фильтры сетчатые фланцевые моделей ФСФ, DN от 50 до 300 мм, РN 16; (ГОСТ 31952, р.4-в части водоочистки);

Изделия применяются при климатическом исполнении У, УХЛ, Т, категории размещения 1,2,3,4 по ГОСТ 15150.

Пример записи при заказе изделий

«Вентиль чугунный запорный муфтовый модели 15кч18п -15 ТУ 3712-004-ХХХХХ-2015» (где 15 – номинальный диаметр).

1.1. Изделия должны соответствовать требованиям ГОСТ Р 53672, ГОСТ Р 53671, ГОСТ 5761, ГОСТ 31952, ГОСТ 3326, ГОСТ 9697, ГОСТ 27477, настоящих технических условий, комплекта конструкторской документации и нормативных документов на конкретный тип или исполнение, утвержденных в установленном порядке.

Устройства должны изготовляться по рабочим чертежам, утвержденным в установленном порядке.

Как правильно установить вентиль чугунный муфтовый

Конструкция вентиля совсем несложная: шпиндель, ввинченный в резьбу с помощью гайки. Также, в конструкцию маховик из чугуна, с помощью которого он закрывается или открывается (вручную). Запорный органом в клапане служит небольшой золотник, который поступательно перемещается в вертикальной плоскости. Затвор запорного чугунного клапана всегда уплотнен (могут использоваться разные материалы для уплотнения).

Клапан чугунный может быть установлен на трубопроводе в любом положении (при условии, чтобы направление потока рабочей среды полностью совпадало с направлением стрелки на корпусе вентиля).

Клапан запорный чугунный фланцевый чаще всего применяют в системах трубопроводов с целью перекрытия и регулирования интенсивности потока рабочей среды (вода, пар и др.). Недорогая арматура из чугуна, на сегодня, не менее востребована, чем дорогостоящие стальные конструкции: современные модели являются достойными конкурентами вентилям из нержавеющей стали, так как не уступают им по техническим характеристикам.

Как выбрать запорный клапан из чугуна?

Перед тем, как выбрать вентиль запорный чугунный муфтовый в каталоге нашего интернет-магазина, нужно учитывать для какого диаметра трубы он будет использован. Кроме того, обязательно обратите внимание на технические характеристики модели:

• диаметр конструкции;
• допустимые температуры рабочей среды;
• диапазон рабочих давлений.

При этом, не лишнем будет знать и о достоинствах изделий, изготовленных из высокопрочного чугуна. Такие клапаны могут эксплуатироваться даже при высоких перепадах давления в затворном органе, компактны, имеют малый вес и просты в обслуживании. Еще одним немаловажным преимуществом является возможность монтажа вентиля на трубе, в каком угодно положении.

Сделав заказа у нас в интернет-магазине, будьте уверены, что обязательно получите качественную и надежную арматуру, которая прослужит долгое время.

Для управления движением потока жидкости применяется разнообразная арматура, включая вентили, задвижки, клапаны и краны. Эксплуатация водопроводных и тепловых сетей основана на использовании трубопроводной арматуры, которая обеспечивает поддержание номинальных параметров теплоносителя в рамках допустимых значений технических характеристик. Регулирование расхода газа или жидкости и запирание прохода газовых или жидких потоков осуществляется при помощи вентилей, среди которых широкое применение нашел чугунный муфтовый вентиль.

Как часто нужно проводить ремонт и обслуживание вентиля чугунного муфта

Чтобы отремонтировать вентиль своими руками при износе прокладки, потребуются следующие инструменты и материалы:

• разводной ключ;
• кусок сантехнической резины;
• ножницы;
• пассатижи;
• нож;
• льняная нить или иной уплотнительный материал.

Резина и ножницы требуются для самостоятельного изготовления уплотнительной прокладки. Если известно, какая прокладка установлена на шпинделе, то можно приобрести готовое изделие в сантехническом магазине.

Замена прокладки производится по следующей схеме:

1. при помощи разводного ключа необходимо открутить кран-буксу, фиксирующую шпиндель вентиля;

Разборка вентиля для замены прокладки

1. пассатижами откручивается гайка, фиксирующая прокладку;
2. снимается шайба и вышедшая из строя прокладка;
3. вырезается кусок резины, размеры которого немного больше размеров клапана;
4. в центре отрезанного куска резины проделывается отверстие;
5. резина насаживается на клапан и фиксируется гайкой;
6. ножницами по кругу клапана обрезаются излишки резины. Готовая прокладка должна полностью соответствовать размерам клапана;

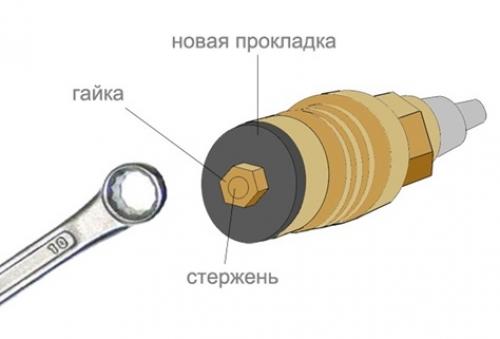

Крепление новой прокладки к шпинделю

1. при помощи ножа производится прочистка корпуса вентиля. Рекомендуется аккуратно удалить все отложения не только в корпусе устройства, но и резьбовом соединении;

Если механическим воздействием очистить корпус не получается, то можно использовать керосин или жидкость WD-40.

1. кран-букса насаживается на резьбу;
2. производится герметизация соединения, после чего можно полностью зафиксировать устройство.

Уплотнение резьбового соединения льняной нитью

Ремонт вентиля необходимо проводить при перекрытом водоснабжении (отоплении).

Какие проблемы могут возникнуть при эксплуатации вентиля чугунного муфта

Причина 1. Кольцевое продавливание, выкрашивание краев резиновой прокладки. Способ устранения. Перекройте вентилем (рис. 1, 2) воду, повернув маховик по часовой стрелке до отказа. Вентиль, как правило, располагают на подводящей трубе под мойкой, умывальником, бортом ванны. Если вентиля нет или он не «держит» воду, перекройте соответствующий вентиль на вводе в квартиру. Обычно он установлен в туалете. В индивидуальных домах вентиль может быть установлен вблизи наружных стен на первом этаже или в подвале.Перекрыв воду, выверните немного маховик со штоком из вентильной головки. Убедившись в отсутствии воды, выкручивайте головку разводным или гаечным ключом. При этом освобождается клапан с прокладкой и седлом. Если корпус вентильной головки хромирован, под ключ подкладывают алюминиевые или латунные прокладки. Маховик вентильной головки бывает разной формы. Если он в виде колпачка, обязательно снимите его со штока, иначе не сможете установить ключ и отвернуть вентильную головку.Итак, вентильная головка снята. Если головку ремонтируют впервые, выверните винт 2 (см. рис. 1) из клапана и вместе с шайбой положите в коробочку с крепежом. Больше они не понадобятся. Пользуйтесь прокладками из резины, диаметр которых на 1 мм больше, чем внутренний диаметр гнезда клапана. Этого достаточно, чтобы прокладка плотно «села» в гнездо. Выступающую кромку прокладки обрежьте ножницами по окружности примерно под углом 45° (рис. 3). Тогда вентильная головка не будет выдавать «пулеметных очередей». Прокладки можно купить в магазинах «Сантехники», в «Бюро услуг» и т. п.А какую резину применять для самостоятельного изготовления резиновых прокладок? Для этих целей рекомендуется специальная пищевая резина повышенной твердости толщиной не менее 4 мм. Но такую резину не выдают даже в ЖЭКе и РЭУ. Приходится искать подобную по физическим свойствам. По структуре резины делятся на монолитные и губчатые. Губчатые резины, в, том числе микропористые, для прокладок не пригодны.По степени вулканизации резины делятся на мягкие, полутвердые и твердые. Вулканизирующим веществом в основном служит сера. Для сантехнических целей можно применять полутвердую резину. Техническую резину (ГОСТ 7338—90) выпускают в виде листов длиной 250—3000, шириной 250—1000, толщиной 2—60 мм. Производят и рулонную техническую резину длиной 500—3000, шириной 250—1350, толщиной 0,3—50 мм. Эта резина сохраняет свою работоспособность при температуре от —40 до +80°С, а некоторые сорта не теряют своих качеств и при температуре от —30 до +90°С,Для сантехнических целей применяют резину толщиной 1,5—10 мм. При отсутствии специальной технической резины можно использовать изношенную резиновую обувь, резиновые игрушки, мячи, камеры, ободные ленты автомобильных шин и шапочки для плавания, резиновые грелки, дорожки и бытовые коврики (срезав с последних рельеф) и т. п. Важно подобрать резину нужной толщины и твердости.А как отличить мягкую резину от полутвердой? Карандашная резинка — мягкая, а резина на каблуках и подошвах резиновых сапог или ботинок — полутвердая. Твердость полутвердой резины сравнима с твердостью поясного кожаного ремня.Для прокладок к клапанам вентильных головок требуется полутвердая монолитная резина толщиной в 4—8 мм. Сделать из 4 этой резины прокладки можно несколькими способами.Полоску резины положите на доску и вырезайте прокладку по намеченному диаметру острым ножом, будто делите хлеб на ломтики. Получится многоугольник. Быстрее изготовить прокладки можно просечкой — изготовляемым для этого из стальных трубок специальным инструментом. Причина 2. Кольцевое продавливание и растрескивание кожаной прокладки. Способ устранения. Замените кожаную прокладку на резиновую, так как горячая вода вымывает из кожи дубильные вещества. Кожа твердеет, растрескивается, перестает заполнять мелкие изъяны на седле крана или смесителя. Для прокладок можно использовать специальную техническую кожу, пригоден и кожемит.Для изготовления прокладок в вентилях холодной воды можно использовать и старый кожаный ремень. Можно также использовать кожаную подошву, но только ту часть ее, где внутренняя и наружная поверхности параллельны друг другу, или сточить напильником утолщение с наружной поверхности. В последнем случае опиленная сторона прокладки должна быть обращена к седлу крана или смесителя. Причина 3. Затвердение пластмассовой прокладки или пластмассовой прокладки-клапана. Способ устранения. Замените пластмассовую прокладку на резиновую, прокладку-клапан — на латунный клапан и резиновую прокладку. Пластические свойства пластмассы таковы, что даже при горячей воде, когда происходит размягчение пластмассы, она не заполняет в седле крана или смесителя раковину, которая образовалась в процессе эксплуатации.

Как определить, что вентиль чугунный муфтовый нуждается в ремонте

Для кого-то обслужить чугунный кран — раз плюнуть, а кто-то элементарно даже не знает, с какой стороны к нему подойти.

В данном обзоре автор поделится своим опытом, как вернуть к «жизни» старый чугунный кран, который стал пропускать воду.

В первую очередь необходимо снять барашек, после чего откручиваем гайку. При помощи плоскогубцев снимаем уплотнительное кольцо, которое поджимает сальниковую набивку.

Рекомендуем также прочитать статью:. Для людей, которые не являются профессиональными сантехниками, эта информация будет полезной.

Далее необходимо будет разъединить нижнюю (корпус) и верхнюю (головку) части чугунного крана.

Не торопитесь с ходу пытаться открутить головку — скорей всего, ничего у вас не получится. Под ней обычно находится паронитовая прокладка, и в этом месте детали сильно прикипают.

Поэтому сначала нагреваем место соединения газовой горелкой. Потом пробуем открутить головку. Самое главное — не вздумайте охлаждать разогретый чугун холодной водой. Металл хрупкий — может лопнуть.

Когда чугун остыл, разбираем кран. Обязательно заглядываем внутрь, и смотрим, в каком состоянии находится посадочное место под прокладку. Если все нормально, то продолжаем дальше.

Основные этапы работ

Выкручивают шток из головки крана, надев на него барашек. Далее ключом откручиваем гайку. Извлекаем старую набивку. Делать это нужно аккуратно, чтобы не потерять шайбу, которая находится в самом низу.

Эта шайба уменьшает зазор между корпусом и штоком, чтобы уплотнительная набивка не проваливалась дальше положенного.

На следующем этапе берем какой-нибудь кусочек резины, проделываем в нем отверстие и надеваем на шток.

Потом надеваем шайбу и притягиваем гайкой. При этом желательно нанести на резьбу немного смазки (лучше графитовой, но, в принципе, для этого подойдет любая).

Ножницами вырезаем по кругу уплотнительной резины нужный диаметр. Собираем все в обратном порядке.

Сборка чугунного крана

Для удобства зажимаем головку крана в тиски, и между штоком и самой головкой набиваем уплотнитель.

В качестве уплотнителя отлично подойдет сальниковая набивка. Можно также использовать фторопластовую набивку, лен или фум-ленту.

Делаем два-три оборота, поджимаем отверткой. Затем устанавливаем поджимное колечко — надеваем его на шток и закручиваем гайку. Сильно затягивать не надо.

На шток устанавливаем барашек, но посадочное место перед этим лучше смазать графитовой или другой смазкой. Дело в том, что алюминий и латунь между собой не дружат, и в этом месте часто барашек прикипает к штоку. Со смазкой такого не будет.

Собранную головку устанавливаем в корпус крана. Уплотняем место под головкой льном с сантехническим герметиком или фум-лентой. На саму резьбу подматывать ничего не надо, иначе при закручивании чугун может даже лопнуть.

Какие инструменты и материалы необходимы для ремонта вентиля чугунного муфта

Муфта чугунная является одним из наиболее широко распространенных вариантов фитингов, используемых в трубопроводах, предназначенных для транспортировки неагрессивных жидкостей и газов. Наиболее простой вариант муфты – это отрезок трубы, с внутренней стороны которой делается резьба. Однако существуют и более сложные вариации, которые позволяют не только соединять трубы различного диаметра, но и прикреплять фланцевую арматуру. Цены на муфты чугунные в спб вы можете посмотреть в прайс-листе компании Стройтехника.

Муфта предназначена для соединения труб одинакового диаметра, обычно, резьба в муфтах составляет от 0,5 до 2,0 дюймов. Муфты для чугунных труб удобны и легки в использовании, главное, при их монтаже следует обязательно помнить об уплотнительных материалах в резьбовых соединениях, так как они помогают обеспечивать герметичность соединения, это могут быть: сантехнический лен, ФУМ, тефлоновая нить, лента и другие материалы.

• Виды муфт, используемых для чугунных труб:
• Муфта чугунная (переходная) – представляет собой два соединительных цилиндра разного диаметра с нарезанной внутри резьбой. Такая муфта осуществляет соединение двух различных по диаметру труб.
• Длинная чугунная муфта – используется для соединения двух труб одинакового диаметра. Представляет собой полый цилиндр, также имеющий внутреннюю резьбу.
• Муфты для чугунных труб с нарезанной резьбой как внутри, так и снаружи. То есть с одной стороны детали от края до середины резьба нарезана внутри, а с другой стороны, от середины до противоположного края резьба нарезана снаружи.

Несмотря на кажущуюся простоту, муфта чугунная, как и чугунная контргайка, едва ли не самая популярная деталь при построении трубопроводов. Универсальность самой по себе детали и разнообразие конструкций позволяет с минимальными затратами сил, времени и денежных средств соединять самые различные трубы и арматуру. Изготавливаются муфты методом литья из стали и чугуна, причем чугунные гораздо дешевле стальных, при этом они столь же надежны. Также чугунные муфты могут быть черными и оцинкованными — последний вариант более устойчив к коррозии.

Муфта из чугуна предназначены для использования в магистралях, где нет взаимодействия с агрессивными средами (водопроводы, канализации, отопление, газопроводы). Температура рабочей среды не должна превышать 300С, давление не выше 16 МПа. Диаметр муфт колеблется от 15 до 100 мм. Все чугунные муфты проходят тщательный контроль на соответствие ГОСТ 8954-75. Одна из проблем использования муфт — возможность самопроизвольного отвинчивания, поэтому рекомендуется дополнительно закреплять их контргайками.

• Муфты подразделяются согласно конструктивным особенностям на соединительные, переходные, редукционные, обжимные, двухсоставные, трехсоставные и так далее. Каждый вид имеет свои характеристики и условия эксплуатации:
• Двухсоставные муфты чугунные (свертные муфты) используются для предотвращения аварий на различных видах труб, диаметром от 80 до 300 мм. Они устраняют протечки, трещины, расколы и другие подобные дефекты.
• Трехсоставные чугунные муфты применяются в ремонте напорных труб диаметром от 80 до 200 мм из чугуна, стали, ПВХ и асбоцемента, удобна в использовании особенно для труднодоступных мест.
• Универсальные муфты для чугунных труб обжимные предназначены для соединения между собой гладких концов чугунных видов труб, а также стальных, пластиковых и асбестоцементных труб.
• Фиксирующие муфты чугунные применяются для соединения полиэтиленовых труб диаметром 63-315 мм, испытывающих растягивающие нагрузки.
• Муфта чугунная ремонтная предназначена для ликвидации аварий и ремонта полиэтиленовых труб диаметром от 75-200 мм.
• Ремонтная чугунная муфта для ремонта стальных водогазопроводных труб диаметром 0,5 – 2,0 дюйма.
• Фиксирующие универсальные муфты для чугунных труб, стальных, полиэтиленовых, нержавеющих и других видов труб диаметром от 50 до 300 мм. Данная муфта предназначена для прочного соединения труб, подвергающихся растягивающим нагрузкам.
• Обжимные фиксирующие муфты, используемые для соединения, без применения сварки, труб водоводов и магистральных трубопроводов из стали, чугуна и полиэтилена.
• Редукционные муфты фиксирующие предназначены для соединения без использования сварки трубы, произведенные из различных материалов, обеспечивая надежную герметизацию и защиту от всевозможных нагрузок.

Как обеспечить безопасность при работе с вентилем чугунным муфтовым

Арматура АIII 6мм А500с в бухтах

Всего: 194

№

Наименование

1 Клапан запорный 15б1п 15 2 Клапан запорный 15б1п 20 3 Клапан запорный 15б1п 25 4 Клапан запорный 15б1п 32 5 Клапан запорный 15б1п 40 6 Клапан запорный 15б1п 50 7 Клапан запорный 15б3р 15 8 Клапан запорный 15б3р 20 9 Клапан запорный 15б3р 25 10 Клапан запорный 15б3р 32 11 Страницы 1 — 30 из 194 Начало | Пред. | 1 | След. | Конец | Все Вентили применяются как запорная и запорно-регулирующая арматура в трубопроводах с диаметрами условных проходов до 300 мм. Они позволяют перекрывать поток рабочей среды (жидкой или газообразной) с температурой от 200 до +450С и рабочем давлении до 2500кГ/см2. Вентили обеспечивают надежную герметичность прохода. По назначению, вентили делятся на запорные, регулирующие, и запорно-регулирующие. Запорный вентиль используют в трубопроводах и проточных установках для открытия или прекращения подачи потока среды. К рабочей среде такого вентиля относится, прежде всего, промышленная горячая и холодная вода. Также он используется при работе с водяным паром, воздухом и другими инертными средами. Жидкости и газы, содержащиеся в тех установках, где применяются вентили, не должны быть агрессивными для материалов деталей вентиля. Запорный вентиль устанавливается на горизонтальных и вертикальных участках трубопроводов, соединяется с ним при помощи сварки. Поток рабочей среды должен быть направлен под тарелку. Широко применяется также запорный муфтовый вентиль и запорный фланцевый вентиль. Гост 5761-65 регламентирует технические требования для запорного вентиля, присоединяемого к трубопроводу с помощью резьбовых муфт, снабженных дюймовой трубной резьбой. Муфтовые запорные вентили, выполненные из чугуна, используют в трубопроводах, транспортирующих воду, воздух или пар при температуре до 225 С. При работе с топливным газом с температурой до 50 С также применяется муфтовый чугунный вентиль. Гост 1872273 регламентирует конструкцию данного изделия. При работе с указанной рабочей средой, используется и фланцевый чугунный вентиль. Гост 1235-67 определяет размеры фланцев, обеспечивающих соединение вентиля с трубопроводом. Запорный вентиль чаще всего имеет корпус, выполненный из чугуна. В отдельных случаях материалом для корпуса служит сталь. Свойства стали как материала обеспечивают повышенную устойчивость изделия при работе с высокими температурами среды. Так, для трубопроводов, транспортирующих воду и пар с температурой до 425 С, широко применяется запорный фланцевый стальной вентиль. Гост 965966 регламентирует конструкцию изделия, а технические требования определяются ГОСТ 576165. Регулирующий вентиль применяется на трубопроводах впрыска охлаждающей воды и на трубопроводах пара с температурой до 560С в качестве регулятора расхода воды и пара. Он предназначен для наружной установки в закрытых помещениях с температурой окружающей среды от -40 С до +70 С. К рабочей среде регулирующего вентиля относятся также: нефтепродукты, слабоагрессивные и неагрессивные жидкости и газы. Запорно-регулирующий вентиль применяется для управления подачей потока рабочей среды. Помимо полного ее перекрытия, он позволяет плавно регулировать величину проходящего потока. Пример такого вентиля хорошо знакомый всем водопроводный кран.
