Водопроводный вентиль: устройство и ремонт

Водопроводный вентиль относится к группе затворных устройств, имеет специальное назначение.

Вентили устанавливают на трубопроводах, подающих воду, положенных внутри, либо снаружи здания. Устройства служат для перекрытия воды в полном объеме, либо частично, регулируя ее напор.

На трубах внутренней системы вентили монтируют на участке входа трубопровода в дом, также на входе к каждому сантехническому устройству.

Общие сведения

Из чего состоит вентиль

Вентиль для затвора жидкости имеет простое устройство, имеющее наружный корпус с запорным механизмом внутри. На корпусе есть патрубки, чтобы осуществлять стыковку трубопроводных элементов с приборами.

Справка! Корпус изготавливают по литейной технологии, поэтому корпус с патрубками неразъемные между собой.

Разновидности устройств для затвора

Затворная арматура в виде вентилей имеет различную классификацию.

Она подразумевает деление по следующим признакам:

-в зависимости от типа конструкции вентиля,

-от материала, из которого сделан прибор,

-в зависимости от метода стыка с трубопроводом.

Разновидности по особенности строения

Особенности конструкции влияют на тип устройства. Их делят на:

1.клапанный тип,

2.пробковый тип (конусной),

3.шаровой тип.

• Клапанный тип

Клапанные вентили по — другому называются вентильными кранами. У устройств корпус делится с помощью наклонной, либо горизонтальной перегородки. В перегородке имеется отверстие для клапана, по – другому седло.

Клапаном называют элемент штока, располагающийся снизу. Он оснащен эластичной прокладкой внутри, упирающаяся на седло, таким образом, прекращается подача воды. У штока сверху есть резьба, которую вставляют внутрь резьбы у гайки, предназначенной для посадки. Резьбовое соединение способствует вращению штока, поднимая, либо опуская клапан.

Плюсы клапанного типа

Краны данного типа способны выдерживать высокие показатели давления. Они регулируют значения напора, объема жидкости. Устройства подлежат ремонту, отличаются простым управлением.

Минусы клапанного типа

Прокладку приходится часто менять, из-за контакта с металлом снизу конструкции. Устройство недолговечно в сравнении с другими типами. Шток требует длительного вращения для осуществления подачи, либо перекрытия воды.

• Конусный тип

Данные устройства считаются разновидностью клапанных вентилей. Вентиль отличается устройством клапана. Элемент в виде пробки имеет форму конуса. Деталь посредством вращения штока входит в перегородку, закрывая отверстие для выхода воды.

Внимание! Основные свойства конусного типа вентиля совпадают с клапанными.

• Шаровой тип

Форма затворного элемента дала название прибору. Устройство в форме шара со сквозным каналом. При вращении штока прорезь смещается перпендикулярно трубопрокату, значит, вода перестает течь. При расположении канала вдоль трубопроката вода проходит по системе.

Плюсы данного типа

Вентиль имеет простой механизм для применения, что гарантирует длительную эксплуатацию. Устройство отличается герметичностью. Поворачивая ручку на девяносто градусов, меняется положение затвора.

Минусы данного типа

Данное устройство невозможно отремонтировать. Шаровой тип вентиля можно применять лишь, как затворный механизм. С помощью него возможно регулировка подачи, напора воды, однако нет гарантии на длительный срок службы.

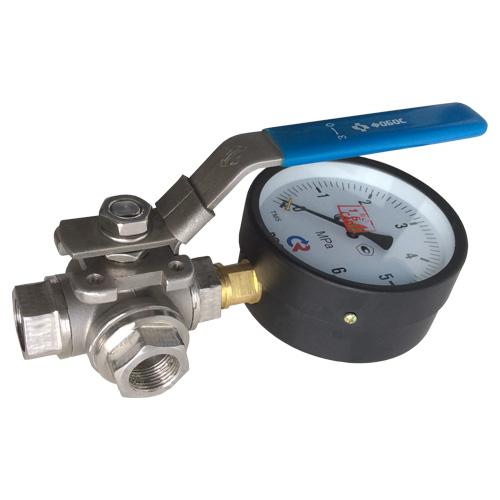

Для чего нужен трехходовой кран между сосудом и манометром. В каких случаях используют такое устройство, как трехходовой кран для манометра

Согласно правилам СНиП в системе трубопровода перед манометром должен быть установлен трехходовой кран, позволяющий производить продувку, проверку или отключение манометра. Трехходовые краны для измерительных манометров мастера сантехники используют при монтаже трубопроводов пара, горячей и холодной воды.

Так же их используют на баллонах и трубопроводах с кислородом, азотом, природным газом, двуокисью углерода, маслами и другими нейтральными жидкостями и газами.

Задача манометров в такой конструкции – показывать давление в баллоне или трубопроводе. Вентиль, в свою очередь, должен обеспечивать безопасность и корректность работы манометра.

Для чего нужен манометрический кран

Установка трехходового манометрического клапана преследует следующие цели:

• Возможность проверить прибор, подключив к нему контрольный манометр;
• Возможность сбрасывать давление перед прибором, что защищает его от залипания стрелки;
• Возможность отключить манометр от системы;
• Возможность продувать манометрический отвод с целью удаления загрязнений, негативно влияющих на точность измерительного прибора.

В промышленных целях и на производствах, где необходим постоянный контроль давления на трубопроводах, установка такого прибора обязательна.

Пренебрежение данным правилом может стоить дорого, так как при неправильных показаниях измерительного прибора и отсутствия контроля давления, возможно повреждение трубопровода.

В домашних условиях вместо крана часто используют проходной муфтовый вентиль, так как давление в домашней системе гораздо ниже.

Режимы работы

В зависимости от положения запорного механизма, клапан для манометра может находится в следующих рабочих режимах:

• Направлять рабочую среду из магистрали в манометр;
• Направление на манометр перекрыто. Манометр пребывает без нагрузки, рабочая среда свободно проходит по трубопроводу;
• Производится сброс давления на измерительном устройстве при закрытом трубопроводе;
• При неправильном повороте запорного механизма, кран может соединить магистраль с атмосферой. Однако в этом случае для прохождения рабочей среды останется отверстие в 3 мм, что позволит избежать поломки манометра.

Виды кранов

Исходя из способов крепления и внутренней конструкции, выделяют три основных вида вентилей.

Пробковый натяжной кран

Свое название он получил от способа герметизации и вида запорного механизма.

Трехходовой пробковый клапан с натяжным способом герметизации выпускается в следующих модификациях:

• С обеих сторон проходного отверстия трубные или метрические резьбы. Третий выход – дренажное отверстие;
• С одной стороны – трубная резьба, с другой – метрическая, с третьей – дренажный выход;
• Аналог первого и второго устройства, но с запорной рукоятью в виде рычага или бабочки;
• Резьбы с двух сторон, с третьей – фланец для подключения манометра.

Изготавливаются такие краны из латуни. Конструкция их абсолютно проста, однако имеют место два существенных недостатка:

• Пробковые вентили требуют довольно большого усилия для приведения в действие запорного или переключающего механизма.
• Из-за мягкости металла (латуни) существует большой риск отрыва хвостовика пробки при подтяжке контрольной гайки.

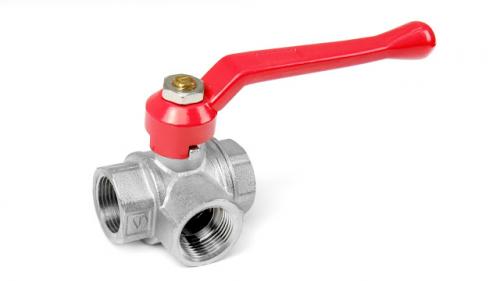

Шаровый кран с дренажом

Она имеет множество преимуществ перед аналогами:

• Простота самой конструкции;
• Высокая степень герметичности;
• Небольшие габариты;
• Простота монтажа и легкость использования;
• Элементарные проточные зоны, не имеющие зон скопления сора;
• Возможность применения в вязких или застойных зонах.

Шаровый кран получил свое название от особенности внутренности запорного механизма. Внутри конструкции находится шар с прорезью в виде буквы «Г» или буквы «Т».

Изготавливается шаровый кран в тех же модификациях что и пробковый, однако первый всегда оснащается запорной рукоятью.

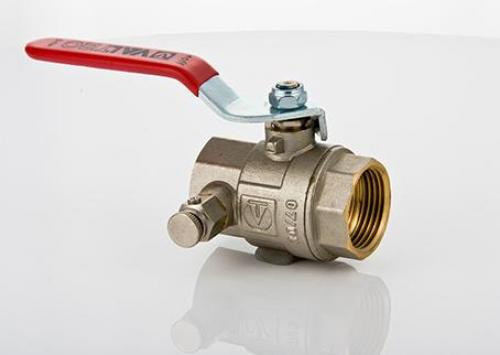

Шаровый кран с муфтовым отводом

В виде трехходового манометрического крана может использоваться, так же, шаровый кран с обычным муфтовым отводом. В отличие от предыдущего варианта, корпус такого механизма изготавливают не из обычной, а из хромированной латуни.

К муфтовому выходу может подсоединяться дренажный механизм или контрольный манометр.

Установка и обслуживание

Трехходовые краны для манометра устанавливаются на трубопровод так же, как и любые другие запорные механизмы, обратный клапан и прочее.

Резьбовые соединения обматываются фум лентой или и прикручиваются к трубе.

Составные части смесителя для ванной. Устройство смесителя для ванной с душем: основные неполадки, их устранение

Устройство смесителя ванной с душем

В ванной комнате расположено множество сантехники различного вида, к ним относят смесители. Количество кранов может отличаться в зависимости от наполнения помещения разными приборами. Необходимо знать устройство смесителя в ванной с душем, чтобы при необходимости легко произвести ремонт. Неполадки можно устранить своими руками.

Смеситель представляет собой устройство для регулирования силы подачи воды, температурного режима в ванной либо на кухне.

Смесители устанавливаются на любой сантехнике: в раковине, в душевой кабине, и в ванной. Смесители могут ломаться, иногда их можно отремонтировать, а иногда требуется замена всего узла.

Общие сведения

Разновидности смесителя, их устройство

Различают следующие типы смесителей: -однорычажные, -вентильные.

Вентильный тип устройства состоит из двух вентилей, которые при вращении дают в кран воду нужной температуры и напора. В смесителе данной типа легкая конструкция, ее легко отремонтировать, если понадобится. Во время замены деталей стоит соблюдать пошаговую инструкцию.

Однорычажный тип представляет собой рычаг, с помощью которого подается вода в кран при повороте его в сторону либо поднятии вверх. Данный прибор внутри конструкции содержит шар, имеющий специальные прорези. Он контактирует с рычажным механизмом. Сквозь отверстия течет вода разной температуры, которая в последствие смешивается. Сила напора изменяется, когда смещается угол расположения рычага.

Если смеситель в основе имеет керамический картридж из двух пластин, то при изменении положения рычага, пластины контактируют между собой, смещаясь. При этом происходит смешивание горячей воды с холодной.

Уплотнители для буксового крана бывают: -из керамики, -из резины.

Расположенные в вентильной головке узлы подлежат замене. Кран – букс в своем составе может иметь, как тройники, так и патрубки. С помощью тройника соединяются сразу несколько контуров, кран из патрубков имеет особую разводку.

Положительные свойства смесителя с рычагом:

1.легкость при использовании.

2.надежная конструкция.

3.внешне выглядит красиво.

4.удобен для сборки.

Внимание! Рычажный тип смесителя не поддается ремонту, так как имеет особенности в строении корпуса, при необходимости меняют весь узел.

Разновидности переключателей

Кран переключается на душ при помощи специальных механизмов, которые бывают:

1.пробковыми,

2.кнопочными,

3.картриджными,

4.золотниковыми.

Картриджный тип переключателя считается самым простым, широко применяемым. В основном устройство ломается из-за износа резинового уплотнителя в виде кольца, который расположен между рычагом смесителя и его корпусом. На уплотнитель влияет влага, механические воздействия, поэтому она истирается. Плохие прокладки следует заменить на новые, методом разбора устройства.

Подробности

Ремонт крана

Ремонт крана предполагает совершение последовательных действий:

1.перекрывают вентиль на трубе, который подает воду.

2.снимают рычаг со смесителя.

3.откручивают винт, соединяющий с переключателем.

4.снимают переключатель.

5.устанавливают уплотнитель.

6.фум-лентй наматывают на резьбу.

7.устанавливают рычаг, прикручивая винт.

• Как устранить поломку гайки?

Неисправность в виде поломки гайки можно встретить в смесителях золотникового типа. С помощью гайки закрепляют переключатель внутри душа. Данные проблемы могут встречаться при изготовлении смесителя из силумина, который считается ненадежным материалом. Детали в виде гаек и метизов должны быть изготовлены из материалов твердого типа. Лучшим решением считается изготовление из латуни либо бронзы.

Шаги по устранению поломки гайки. Чтобы устранить поломку, следует выполнить такие действия, как:

1.следует разобрать смеситель.

2.снять шланг с душа.

3.выкрутить нижнюю гайку.

Внимание! Если износилась резьба, и по этой причине сломалась гайка, придется произвести замену на более качественную деталь. Ее надо обработать наждачкой, собрать устройство, смазывая элементы с помощью солидола, затем установить на место.

• Основные причины частых поломок

Причинами, которые влекут поломки переключателей, могут быть:

1.поломка кнопок.

2.вода течет сразу из душа и из крана.

3.износился механизм, который регулирует поступление воды.

Видео запорная арматура! Кран шаровый, вентильный или задвижка? Какой кран лучше?
