Металлическая труба , которая до недавнего времени использовалась везде, где только можно, сегодня применяется крайне редко. Это объясняется недостатками материала: сложность в монтаже (необходимость привлечения к работе профессионального сварщика), предрасположенность к коррозии, отложение солей и накипи на внутренней части труб и, как следствие, уменьшение пропускной способности.

Сюда следует также добавить весьма немаленькую стоимость металлической трубы.

Металлическая труба — классика в сантехнике. Используется все реже ввиду сложности в монтаже, высокой стоимости и большего веса, чем у пластиковых аналогов

Сегодня для прокладки водопровода и монтажа сантехники своими руками в ванной комнате используются преимущественно полимерные (пластиковые) трубы. Они лишены всех недостатков, которые присущи металлическим изделиям, и уступают им только в прочности и температуре плавления, что в данном случае не играет важной роли.

Перечислим трубы, начиная с самых дешевых.

Полипропилен (ПП) . Очень легкий, устойчивый к коррозии материал. Поверхность трубы гладкая, благодаря чему достигается низкое гидравлическое сопротивление.

Полипропиленовая труба выпускается в двух вариациях:

• PN 10 и PN 16 – предназначены для только холодной воды и рассчитаны на давление 10 и 16 атмосфер соответственно.
• PN 20, PN 25 – используются для монтажа системы отопления, предназначаются для подачи горячей воды, рассчитаны на давление 20 и 25 атмосфер.

Эти марки для предотвращения расширения под воздействием температуры имеют специальное армирование из алюминия или стекловолокна. Главная особенность полипропиленовой трубы – толстые стенки, соответственно, большие соединительные фитинги. Зато стоят все детали довольно дешево и очень просто и быстро монтируются.

Полипропиленовые трубы и фитинги к ним — одни из самых дешевых и надежных сантехнических изделий. Идеально подходят для скрытого монтажа в стенах

Полиэтиленовая труба . Имеет несколько вариаций:

1. ПНД (изготовлена из полиэтилена низкого давления);
2. РЕХ-А, РЕХ-В, РЕХ-С – сшитый полиэтилен (все перечисленные марки изготавливаются разными способами);
3. РЕ-RT – полиэтилен, имеющий молекулярное уплотнение.

Чаще всего полиэтиленовая труба используется для наружной разводки.

Полиэтиленовая труба — прочная, эластичная и долговечная. Фитинги к полиэтилену стоят довольно дорого. Используется в основном для прокладки в грунте

Металлопластиковая труба . Стенки этой трубы состоят из разных материалов, как понятно из названия – из нескольких слоев полиэтилена и алюминиевой прослойки. Металлопластиковая труба и фитинги к ней стоят дороже полипропилена и полиэтилена. Однако они считаются более прочными, и при этом имеют скромные размеры. Сама труба очень хорошо гнется и держит форму.

Металлопластиковая труба долговечна, хорошо гнется и держит форму, легко режется. Фитинги и запорная арматура небольшого размера, аккуратные, но стоят дороже ПП и ПНД

Немного выше мы упоминали скрытую разводку труб. Для такого метода подходят только полипропиленовые трубы, так как они при монтаже сантехники своими руками свариваются в монолитную конструкцию, и возможность возникновения течи тут практически исключена.

Связанные вопросы и ответы:

Что такое сантехника

Этот вид труб – самый древний, он начал использоваться еще на заре человеческой цивилизации, первые образцы керамических труб были найдены археологами в Древнем Китае, Месопотамии и Египте, а римляне более двух тысяч лет назад уже использовали их повсеместно. Керамика – материал полностью водонепроницаемый, не боится ни сильного мороза, ни жары, не подвержен ни водяной, ни химической коррозии, прекрасно переносит высокую температуру перекачиваемой по нему воды.

Экологические характеристики качественных керамических труб весьма высоки, всё это позволяет использовать их как для водопроводных систем для перекачивания чистой питьевой воды, так и для канализации. Кроме того их можно применять и в отопительных системах благодаря почти абсолютной теплоемкости керамики, однако чаще для этого используются другие материалы, например, чугун или полипропилен.

Недостатков у керамических труб немного, но они достаточно весомы . Во-первых, это относительная хрупкость керамики, и данный фактор не позволяет производить легкие тонкостенные трубы, и из этого вытекает второй недостаток – трубы получаются тяжелыми, таким образом транспортировка и монтаж их довольно сложны. Поэтому керамические трубы по большей части применяются для устройства уличных участков водопроводных систем, их можно закапывать на любую глубину.

Но в остальном керамические трубы демонстрируют завидную долговечность – более 100 лет они не нуждаются в прочистке, так как внутри них не образуются засоры, они не поддаются коррозии и могут использоваться практически для любых целей. Керамические трубы соединяются способом в раструб – обычный конец одной трубы вставляется в другой конец, выполненный в виде раструба, шов забивается каким-нибудь изоляционным материалом (чаще всего используется обычная каболка), а сам раструб заливается цементом или замазывается битумом.

Какие материалы можно использовать для строительства сантехники

Главное назначение трубопроводных систем – транспортировка различных веществ – жидких, газообразных, твердотельных. Современные изделия, которые применяются в создании инженерных коммуникаций, различаются на виды в зависимости от материала изготовления:

• металл (сталь, медь, чугун, алюминий);
• полимеры (ПВХ, полипропилен, ПВДФ, поливинилхлорид и др.);
• металлопластиковые.

Трубы из сплавов металлов преимущественно устанавливают на крупных производствах и при прокладке городских сетей, в жилых домах такое оборудование обходится слишком дорого и нуждается в частом ремонте.

Разнообразие соединений полимеров позволяет использовать такие трубы на предприятиях и в быту. Фабрикаты отличаются невысокой ценой и большим выбором модификаций.

Металлопластиковые трубы монтируются, как правило, на предприятиях, где требуются коммуникации повышенной прочности. Однако могут устанавливаться и в жилых помещениях. Изделия имеют более продолжительный срок эксплуатации по сравнению с аналогами.

Трубы из металла

Наиболее распространенными коммуникациями являются трубы из нержавеющей стали. Материал обладает высокой прочностью, длительным сроком службы, защитой от коррозии. Хорошо подходит для прокладывания систем отопления и водопровода, устойчив к перепадам давления жидкости и сменам температурных режимов. «Нержавейка» не окисляет воду, поэтому безопасна для здоровья человека. При монтаже требуется электросварка.

Недостатки труб из металла:

• высокая стоимость;
• подверженность коррозии;
• возможность образования накипи и других отложений;
• разрушение под воздействием жесткой воды;
• ограниченный выбор модификаций.

Трубы из меди прокладывают для создания надежных и долговечных сетей. Особенно они эффективны в условиях агрессивной среды (высокое содержание хлора, жесткая вода, образование накипи и пр.). Медь обладает бактерицидными свойствами, что помогает избегать накопления микроорганизмов. Единственный минус фабрикатов – высокая цена.

Стальные изделия уступают по характеристикам другим материалам, но имеют хорошую теплопроводность, поэтому используются для монтажа отопительных секций. Оборудование из алюминия и чугуна, в основном, применяется на производстве.

Трубы из пластика

Современные полимеры составляют достойную конкуренцию металлу. Преимущества материала: отсутствие коррозии, длительный срок службы, стойкость при экстремальных температурах, простота монтажа и большой выбор модификаций. Еще один плюс – доступная цена изделий, что сокращает расходы при создании сложных инженерных решений.

Трубы из сшитого полиэтилена применяют в напорных трубопроводах. Материал не особо устойчив к высоким температурам, поэтому температура воды не должна превышать 40°C.

Полипропиленовые трубы монтируются в сложные системы, выдерживают экстремальный температурный диапазон (+/-120°C), стойкие к перепадам давления до 32 атмосфер. Применяются для теплоснабжения и организации водопровода в многоквартирных домах.

Металлопластиковые трубы универсальны. В строительстве материал используется для монтажа разводки систем отопления, горячего и холодного водоснабжения, оборудования «теплого пола». Снаружи трубы обшиты пластиком, внутри расположен армирующий слой из алюминиевой фольги, за счет чего конструкция выдерживает давление до 25 атмосфер (среднее рабочее давление – 10 атмосфер) и температуру до 112°C.

На условия эксплуатации этого вида труб негативно влияют фторсодержащие соединения в воде. Под воздействием фтора материал растрескивается, снижается эластичность.

Еще один аргумент в пользу выбора пластиковых и металлопластиковых труб – внутренние стенки не обрастают отложениями солей и ржавчиной, на протяжении продолжительного срока эксплуатации проходимость оборудования сохраняется на прежнем уровне, поэтому такие сети не требуют частой замены.

Главное назначение трубопроводных систем – транспортировка различных веществ – жидких, газообразных, твердотельных.

Материалы для изготовления труб

• Трубы из сплавов металлов: преимущественно устанавливают на крупных производствах и при прокладке городских сетей, в жилых домах такое оборудование обходится слишком дорого и нуждается в частом ремонте.
• Трубы из полимеров: разнообразие соединений полимеров позволяет использовать такие трубы на предприятиях и в быту. Фабрикаты отличаются невысокой ценой и большим выбором модификаций.
• Металлопластиковые трубы: монтируются, как правило, на предприятиях, где требуются коммуникации повышенной прочности. Однако могут устанавливаться и в жилых помещениях. Изделия имеют более продолжительный срок эксплуатации по сравнению с аналогами.
• Трубы из нержавеющей стали: материал обладает высокой прочностью, длительным сроком службы, защитой от коррозии. Хорошо подходит для прокладывания систем отопления и водопровода, устойчив к перепадам давления жидкости и сменам температурных режимов. «Нержавейка» не окисляет воду, поэтому безопасна для здоровья человека. При монтаже требуется электросварка.
• Трубы из меди: прокладывают для создания надежных и долговечных сетей. Особенно они эффективны в условиях агрессивной среды (высокое содержание хлора, жесткая вода, образование накипи и пр.). Медь обладает бактерицидными свойствами, что помогает избегать накопления микроорганизмов. Единственный минус фабрикатов – высокая цена.

Недостатки труб из металла:

• низкая коррозионная стойкость
• требуется дополнительная защита от коррозии

Какие преимущества имеют пластиковые трубы в сравнении с металлическими

Под пластиковыми трубами мы понимаем несколько разновидностей изделий по материалу:

• поливинилхлорид (ПВХ);
• полиэтилен (ПЭ);
• полипропилен (ПП).

Все трубы, сделанные из полимеров, внешне схожи между собой и обладают идентичными физическими свойствами (гладкость, малый вес, прочность). Но с точки зрения эксплуатации они различаются и имеют ограничения в использовании:

• полиэтилен чаще всего используется в системах холодного водоснабжения, т.к. воздействие высоких температур на материал нежелательно (при нагревании трубы могут деформироваться и выделять токсические вещества);
• поливинилхлорид отличается достаточной прочностью и доступной стоимостью, но его нежелательно устанавливать открытым способом, т.к. он плохо переносит воздействие ультрафиолета;
• полипропилен – наиболее универсальный материал для изготовления пластиковых труб, который хорошо выдерживает высокие температуры, но имеет ограничения по давлению рабочей среды и воздействию химических компонентов в воде.

Важно! При выборе пластиковых труб внимательно смотрите на маркировку производителя. Цифры и буквы указывают на тип материала (например, PP – полипропилен), внешний и наружный диаметр изделий, максимально допустимую температуру воды и давления.

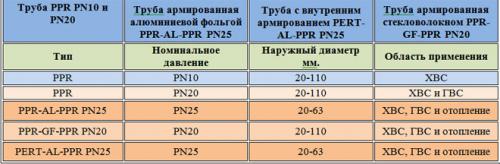

Примеры маркировок по материалу, по которым можно определить предназначение пластиковых труб:

• РР-Н –  полипропиленовые трубы, используемые для монтажа холодного водоснабжения в системах со стандартным давлением до 2,5 мПа;
• РР-В – трубы из полипропилена повышенной прочности, которые можно устанавливать в напорных системах холодного водоснабжения и монтировать т.н. теплый пол;
• PP-R – универсальные изделия, подходящие для монтажа горячего и холодного водоснабжения.

Вот пример маркировки готовых изделий по способу эксплуатации:

• PN10 – используются в системах холодного водоснабжения с температурой воды не более 20 градусов.
• PN16 – могут применяться для монтажа водопроводов с температурой рабочей среды до 60 градусов.
• PN20 – универсальные трубы, которые можно использовать для монтажа систем ГВС с температурой до 80 градусов.
• PN25 – армированные полипропиленовые трубы, которые выдерживают температуру воды до 95 градусов.

Какие инструменты и материалы необходимы для строительства сантехники из пластиковых труб

• ПВХ оболочка• Полиэтиленовая обкладка• Алюминиевая трубка или фольга• Внутренняя полиэтиленовая обкладка

Такая труба получается легкая, прочная и гибкая. Однако такая труба не будет ржаветь. Плюс такой трубы в том, что ее можно изогнуть руками. Таким образом, облечен ее монтаж. Крепление трубы производится пластиковыми клипсами , труба при нагреве не провисает.

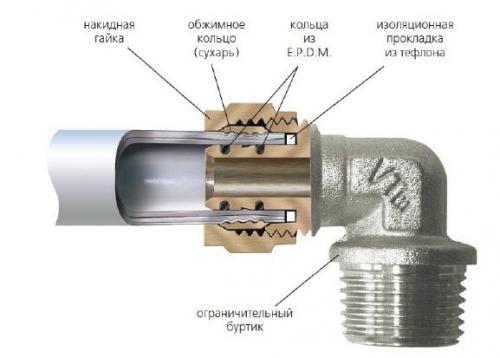

Монтаж соединений производится по типу «» - вставил трубу, затянул обжимное кольцо и соединение готово. Правда одним из минусов таких соединений является необходимость подтягивания обжимных соединений на горячем водоснабжении. Так как при эксплуатации в связи с периодическим сужением и расширением соединения трубы, возникает выработка и соединение теряет свои уплотнительные свойства, что влечет необходимость подтягивания цанговых соединений.

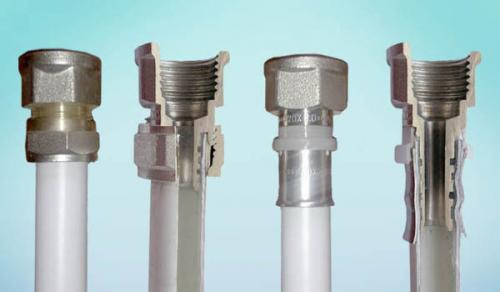

Также существуют фитинги для металлопластика , которые лишены таких минусов, к таким соединениям относят «». Единственный минус – необходимость иметь «». Для правильного и безопасного изгиба трубы из металлопластика необходимо применять. Он не позволит повредить трубу. А чтобы аккуратно зачистить срез трубы необходимо использовать калибратор.В наши дни металлопластик очень распространен.годится для теплых полов , отопления , водоснабжения . Имеет очень малые температурные удлинения. Ее можно применять для стояков водоснабжения в многоквартирных домах, труба устойчива к опрессовке, не поддерживает коррозии и постепенного засорения от примесей ржавчины. Но если в вашем доме имеется такой неприятный фактор, как блуждающие токи в стояках водопровода – надеяться на долгую эксплуатацию такой трубы мы Вам не советуем. Так как на практике в местах цанговых соединений в связи с тем, что алюминиевая кромка соприкасается с фитингом, возникает место окисления и в таких местах происходит разрушение трубы. Его можно с легкостью выявить, проявляется в виде вздутия трубы.Также металлопластик подразделяется по толщине алюминиевой трубки или фольги. Поэтому, выбирая дешевый металлопластик, Вы обрекаете себя на возможные мучения и прорывы трубы. Лучше взять качественный металлопластик, пусть он будет немного дороже, но зато быть уверенным, что такая труба прослужит долго.

Как выбрать подходящие пластиковые трубы для сантехники

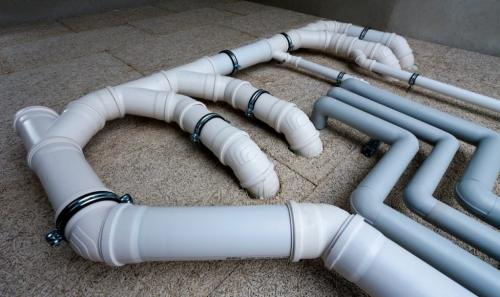

Сточная система, канализация необходимый элемент для комфортного проживания в любом жилом доме, помещении. От того как будут соединены трубы этой системы будет зависеть правильность и эффективность работы всей канализации.

На сегодняшний день на рынке строительных материалов для обустройства канализационной системы самыми популярными и доступными по цене являются пластиковые трубы.

Пластиковые трубы изготавливают из различных термопластических материалов. Таких как:

полиэтилен;

полипропилен;

поливинилхлорид.

Все они начинают размягчаться в процессе нагревания до критических температур, в дальнейшем при охлаждении они восстанавливают свою геометрическую структуру и физико-химические свойства.

В последнее время пластиковые трубы для обустройства канализации пользуются всё большей популярностью благодаря своим качествам:

устойчивы к воздействию агрессивных сред;

обладают небольшим весом;

не подвержены коррозии в следствии чего нет необходимости изолировать трубопровод при подземной укладке;

имеют гладкую поверхность внутри, благодаря которой увеличивается пропускная способность труб;

обладают хорошей эластичность;

долговечность и довольно большое время надёжной эксплуатации, срок службы до 100 лет.

Существуем несколько способов соединения канализационных пластиковых труб. Вот четыре самых популярных способа:

соединение с помощью фитингов;

соединение «в раструб»;

с помощью сварного шва;

соединение с помощью клея.

Соединение канализационных пластиковых труб в раструб

Существует несколько стандартов пластиковых канализационных регламентирующих длину и диаметр. Из труб собираются разные конструкции для конкретной канализационной системы.

Метод соединения труб при помощи способа «в раструб» довольно популярен. Соединение труб для канализации «в раструб» осуществить своими руками довольно просто. Для этого необходимо выполнить следующие действия:

Зачистить от загрязнений места состыковки (конец трубы и раструб).

Проверить наличие резинового уплотнительного кольца в раструбе, подобранное идеально по диаметру.

Нанести силиконовую смазку на стыковочный конец трубы. Трубу необходимо вставить в раструб до упора и сделать на ней отметку, на какую глубину она погрузилась.

Далее необходимо немного уменьшить глубину стыковки, вынуть трубу на 1 сантиметр от поставленной отметки. За счет этого движения резиновое уплотнительное кольцо в раструбе надежно обжимает свободный канал между соединяемыми трубами.

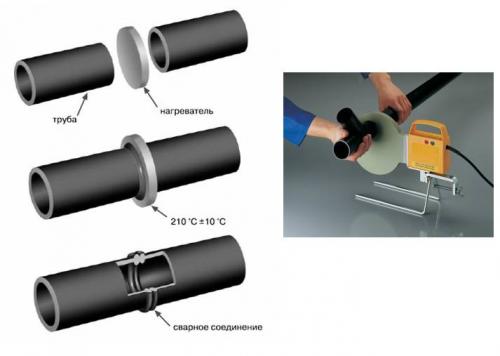

Соединение канализационных пластиковых труб с помощью сварного шва

Очень многие задаются вопросом – каким способом можно соединить пластиковые трубы для канализации без раструба. Такой способ существует – при помощи сварного шва.

Для соединения пластиковых труб таким способом необходим специальный инструмент. Таким инструментом является сварочный аппарат по пластику. Он способен нагревать пластиковые трубы до температуры плавления.

Торцы соединяемых труб прижимают к разогретой части аппарата.

Далее они начинают размягчаться.

После того как торцы пластиковых труб размягчились, трубы этими концами прижимают друг к другу и держат определенное время до того момента, когда пластик склеится и остынет.

В результате получится прочное монолитное соединение между двумя пластиковыми трубами.

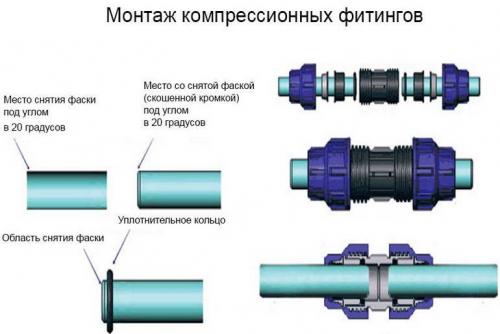

Соединение канализационных пластиковых труб с помощью фитингов

Способ соединения пластиковых труб без сварки с использованием компрессионных фитингов применяется для монтажа трубопровода небольшого диаметра.

Компрессионный фитинг представляет из себя соединительный элемент, предназначенный для легкого и быстрого разборного соединения полиэтиленовых труб между собой. Также при помощи компрессионных фитингов можно осуществить соединение пластиковых и металлических труб.

Для соединения пластиковых труб при помощи фитингов необходимо:

Срезать торец пластиковой трубы в результате чего должны отсутствовать заусенцы. Подойдет острый кухонный нож.

Чтобы облегчить надевание гайки необходимо снять фаску с торца пластиковой канализационной трубы.

Далее надеваем канализационный фитинг на трубы и завинчиваем гайки фитинга. Для того, чтобы не деформировать гайку предпочтительнее использовать для завинчивания пластиковый ключ.

Для обеспечения надёжной защиты от протечек, в процессе монтажа пластиковой канализационной системы с применением фитингов используют прокладки - резиновые или силиконовые кольца, подобранные под диаметр труб.

Соединение канализационных пластиковых труб с помощью клея

Для монтажа пластиковых труб таким способом необходимо использовать специальный клей. Не все виды клея для пластика подходят для соединения канализационных труб.

Для соединения пластиковых труб при помощи клея необходимо выполнить действия в следующей последовательности:

Зачистить и обезжирить края соединяемых труб в тех местах, где будет наноситься клей.

Как правильно соединять пластиковые трубы

Первый шаг при обнаружении протечки — отключить подачу воды. Перекрывать подачу воды необходимо перед участком, где обнаружена утечка. В многоконтурной системе для устранения протечки достаточно отключить подачу воды непосредственно в ремонтируемый контур, также закрыв перепускной клапан локального участка водопровода.

Самая частая проблема с пластиковым водопроводом — потеря герметичности на стыках труб. Утечка возникает по разным причинам:

Самый надёжный вариант ремонта — заменить повреждённый участок новой пластиковой трубой, тщательно припаянной через разъёмы к основной системе. Но не всегда возможно соединение сваркой, и тогда для ремонта применяются другие методы:

1. Хомут. Использование хомутов — временный метод устранения протечек. Дополнив хомут винтовой струбциной со слоем водонепроницаемого пластика, можно практически полностью исключить протечку. Метод хорош тем, что не требует отключения подачи воды, но у него есть существенный недостаток — неизбежное ослабление точек прижима со временем и потеря герметичности соединения.
2. Холодная сварка. Перед тем, как заделать течь в пластиковой трубе холодной сваркой, нужно подготовить материал для работы: тщательно вымесить необходимое количество холодной сварки в руках или перемешать в нужных пропорциях с помощью строительного миксера. Нанести на повреждённый участок, аккуратно зафиксировать трещину на трубе и дождаться полного застывания состава.
3. Клейкая лента. Пара хомутов в сочетании с пропитанной клеем клейкой лентой (двухкомпонентный клей + резина для полипропиленовых труб или бинт + цемент для канализационных труб) помогут быстро устранить течь. Недостатком этого метода является то, что его нельзя использовать в системах высокого давления.
4. Клейкая (уплотнительная) лента. Хороший вариант для быстрого ремонта, если нет возможности закрыть небольшую трещину или дырку в трубе герметиком. Лента накладывается на повреждённый участок в несколько слоёв, по возможности фиксируется хомутом.
5. Специальный герметик. Это ещё один быстрый способ устранения протечек на стыке, который предполагает использование быстросохнущего влагостойкого герметика. Для этого нужно отключить подачу воды, тщательно вытереть поврежденное место сухой тряпкой и по возможности обезжирить спиртовым составом. Необходимое количество герметика нужно нанести толстым слоем на трещину или дырку, дождавшись его схватывания или полного застывания.

Как обеспечить герметичность соединений пластиковых труб

Мы расскажем о распространенных типах, используемых при строительстве многоквартирных домов. Можно произвести их замену на другой материал из списка. Они различаются по стоимости, срокам эксплуатации, экологичности, дополнительным уникальным характеристикам. Рассмотрим виды.

Медные

Их плюсы:

• антикоррозийные свойства;
• невосприимчивость к сильному нагреву – до 250 градусов;
• эластичность, что снижает вероятность механических повреждений;
• можно делать наиболее нестандартные конфигурации, со множеством изгибов.

Минусы:

• при контакте с алюминием или сталью появляется гальваническая пара;
• монтаж осуществляется с помощью специальных припоев;
• большая проводимость тока.

Металлопластиковые

Достоинства:

• совсем не образуется ржавчина;
• внутри стенки гладкие, не формируются отложения из примесей;
• легко соединять фрагменты резьбовыми втулками;
• большая эластичность.

Недостатки:

• не подходят для скрытой прокладки, поскольку резиновые уплотнительные кольца могут со временем ссохнуться и растрескаться, пропускать жидкость.

Из полибутилена

Они хорошо переносят жидкость, нагретую до 90 градусов. Технология пайки очень надежная, поэтому стыки получаются долговечными. Но материал отличается дороговизной, его применяют достаточно редко, в основном, при создании теплых, обогреваемых полов.

Полиэтиленовые

Имеют дополнительное армирование, но все же считаются не самыми прочными. В связи с этим их не рекомендуется прокладывать в крупных водопроводных сетях. Внутри может поддерживаться давление, не превышающее 3,5 атмосфер. Если от источника напор идет больше, то следует подключить редуктор, он снизит этот параметр. Есть один большой плюс, актуальный скорее не для квартир, но для частных домов, – разрешено замерзание жидкости.

Из поливинилхлорида

Положительные стороны:

• устойчивость к химикатам;
• разрешен нагрев питьевой жидкости до 80 градусов.

Отрицательные:

• плохо реагирует на прямое попадание солнечных лучей;
• давление – не более 3,5 атм., в обратном случае возможен разрыв спаянного шва.

Из полизопропилена

Отличный вариант для разводки ХВС и ГВС в квартире или офисе. Соединения образуются просто — используется метод пайки. Стыки — надежные, выдерживают до 12 атмосфер. При этом жидкость может быть нагрета до 130 градусов. Изнутри поверхность несколько шероховатая, но отложения солей не образуются. И все это дополняется низкой ценой материала.
