Труба пластиковая армированная. Рассмотрим характеристики и строение

Труба пластиковая армированная. Рассмотрим характеристики и строение

Как мы уже поняли – армированные стекловолокном изделия представляют собой монолитное образование, которое в процессе эксплуатации не подвергается расслоение. В то же время механические свойства стекловолокна значительно выше, чем у основного материала.

В результате такой комбинации конечный продукт способен работать при очень жестких условиях: интервал температур  составляет от -50 до +350 градусов. При этом величина линейного расширения полипропиленовых труб, армированных стекловолокном, практически идентична расширению металлических трубопроводов.

Использование стекловолокна для армирования полипропилена в значительной степени изменяет технологические характеристики данного материала. Например, они не подвергаются изгибу . По этой причине в процессе монтажа полиэтилен, армированный стекловолокном, собирается с использованием фитингов.

Это утверждение справедливо для деталей внутренних водопроводов, где используются размеры до 63 миллиметров. Более крупные размеры во внешних и магистральных сетях соединяются встык с использованием специального сварочного аппарата.

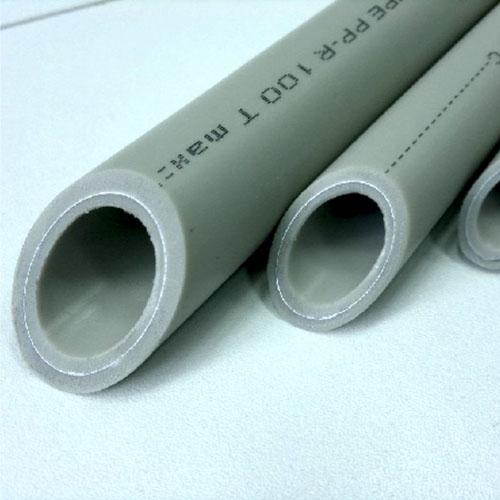

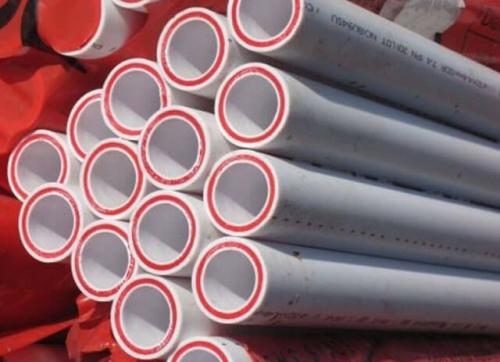

На торцевом срезе ПП трубы для отопления, армированной стекловолокном, имеется четко очерченная концентрическая окружность. Она может быть различного цвета.

Армирование стекловолокном придает конечному изделию ряд уникальных свойств, которые включают в себя характеристики обоих компонентов:

• антикоррозионные свойства основного составляющего;
• способность работать при высоком давлении теплоносителя;
• минимизация воздействия атмосферных явлений;
• невысокое гидравлическое сопротивление потоку жидкости;
• экологическая безопасность вещества, позволяющая использовать его для систем горячего водоснабжения.

Пластиковая труба, армированная стекловолокном, в значительной степени увеличивает потребительские свойства армированных ПП изделий и позволяет продлить срок их эксплуатации до 50 лет.

Труба полипропиленовая. Полипропиленовые трубы для отопления: виды, характеристики, свойства

Совсем недавно при монтаже отопительных систем стали использовать трубы из обычного полипропилена, или как их еще называют, трубы ппр. Однако со временем стало понятно, что данный материал не совсем подходит для этих целей. Под воздействием давления и высоких температур, ппр трубы для отопления становились очень подверженными деформации.

И их эксплуатационный срок в итоге оказался гораздо ниже по сравнению с тем, который указывали производители. Отличным решением стала своеобразная модернизация этих труб – применение при их изготовлении технологии армирования. Это позволило исправить имеющиеся недостатки, сохранив все преимущества изделий из полипропилена. Читайте также: " Особенности и характеристики полипропиленовых труб, виды материала ".

На сегодняшний день выделяют следующие виды армированных полипропиленовых труб:

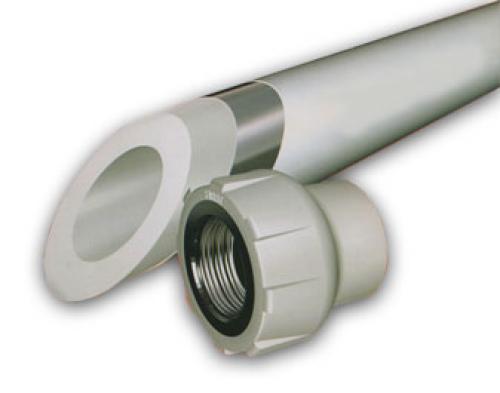

• с алюминием – они сделаны с применением алюминиевой фольги, которая, в зависимости от технологии изготовления может находиться на поверхности трубы или между слоями пропилена (так называемая, сэндвич-технология) и предотвращает трубы от негативных последствий чрезмерного теплового расширения;

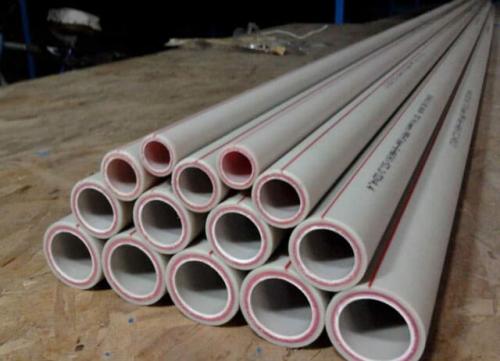

• со стекловолокном – при изготовлении которых достигается монолитность конструкции за счет прочного, литого соединения полипропилена и стекловолокна. Это, в свою очередь, придает трубам особую прочность и не приводит к расслаиванию ни в процессе монтажа, ни при дальнейшей эксплуатации.

Важно учитывать, что полипропиленовые трубы для отопления с армированием из алюминия нуждаются в предварительной тщательной зачистке, во избежание расслоения в местах сварки и при последующем использовании.

Трубы с армированием из стекловолокна лишены такого недостатка, поэтому перед сваркой в зачистке не нуждаются.

Чтобы свести к минимуму приобретение подделки и избежать моментов, связанных с низким качеством труб (например, их сильным расслоением), выбирать изделия следует только у проверенных производителей и надежных поставщиков.

К сожалению, технология армирования полипропиленовых труб не способна полностью предотвратить влияние теплового расширения и вызванную им последующую деформацию. Поэтому, делать выбор в пользу того или иного типа изделия следует, исходя из имеющихся материальных средств и индивидуальных предпочтений.

Также, очень важно знать, что наиболее подходящими для систем отопления станут трубы именно из полипропилена. Дело в том, что трубы из поливинилхлорида (ПВХ) или полиэтилена низкого давления (ПНД) из-за излишней мягкости, более пригодны для организации холодного водоснабжения или, в некоторых случаях, канализации. В этом плане, такие преимущества полипропиленовых труб, как легкость, прочность и надежность, очевидны и служат дополнительным плюсом в пользу их приобретения.

К основным техническим характеристикам полипропиленовых труб для отопления относят:

1. Устойчивость к давлению . Это свойство полностью зависит от температуры теплоносителя – чем она выше, тем меньшее давление в системе является допустимым. Так, большинство полипропиленовых труб могут выдерживать давление в пределах 4 – 6 атм при температуре теплоносителя в 70ºС.
2. Устойчивость к высоким температурам . Как правило, полипропиленовые трубы достаточно легко переносят кратковременные колебания температуры теплоносителя до 95ºС. Очевидно, что подобные перепады для отопительных систем жилых помещений являются скорее исключением. Так как температура размягчения полимера составляет 110 – 140ºС, а температура плавления 140 – 170ºС, это еще раз подтверждает целесообразность использования полипропиленовых труб для отопления (прочитайте также: " Характеристики полимерных труб для отопления, особенности соединения и монтажа ").
3. Устойчивость к появлению коррозии . Отсутствие реакции на постоянный контакт с водой, наличие гладких поверхностей, препятствующих накоплению солей, делают полипропиленовые трубы достойными конкурентами по сравнению с остальными изделиями.
4. Низкую теплопроводность . В связи с чем на трубах не образуется конденсат, а температура поверхности будет практически такой же, как и температура теплоносителя.
5. Длительный эксплуатационный период . По заверениям производителей, допустимый срок службы полипропиленовых труб составляет порядка 50 лет, в то время как для стальных труб эта цифра колеблется в пределах 20 – 30 лет. Конечно же, на данное свойство будут оказывать влияние и схема отопительной системы, и рабочее давление, и перепады температуры теплоносителя.

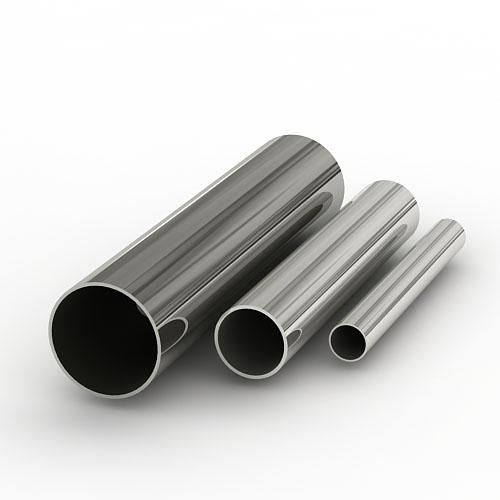

Пластиковые трубы для водопровода и комплектующие. Существующие диаметры пластиковых труб для водопровода. Прочие габаритные размеры

Как правильно выбирать полимерные трубы для монтажа водопроводной и отопительной системы? Для начала необходимо определиться со схемой разводки, учесть существующую нагрузку, после чего можно подобрать необходимую марку материала.

Также нужно знать, что трубы есть напорные (подключение к питающей системе водопровода) и безнапорные (отопление). Ещё существуют полимерные изделия, которые используются для перегонки и подачи разреженных веществ, однако для монтажных работ в условиях дома они не подходят. Полимеры можно приобрести различной длины – от 1 до 6 м. Каждое изделие имеет определённую толщину, выбор которой зависит от показаний имеющегося давления. Для домашней эксплуатации нужно приобретать трубы, рассчитанные на 0,6−1 МПа (1,6 используются в промышленных целях).

Среди основных характеристик следует выделить диаметр пластиковых труб для водопровода. Его величина варьируется в пределах от 12 до 630 мм. В таблице приведены значения сечений и материалы, из которых они изготовлены. Эти изделия широко используются для монтажа домашней системы водоснабжения и отопления.

	25; 50	Тонкостенные полимеры для домашнего водопровода и отопления из полихлорвинила.

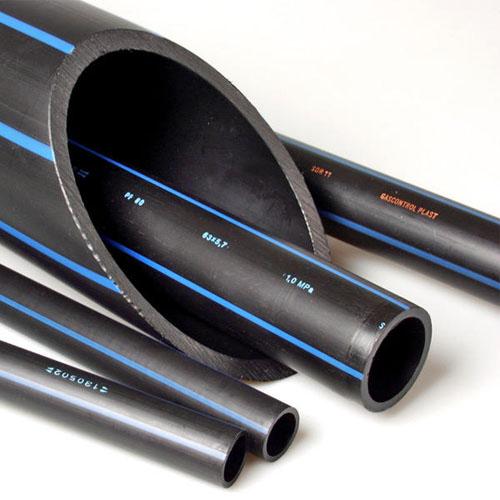

	Любой	Трубопровод из полиэтилена. Прост при выполнении монтажных работ. Применяется для подключения к питающей водопроводной системе и для сооружения стока (канализации).
	16×2	Металлполимерное двухслойное изделие. Применяется в основном для внутренней разводки подачи холодной и горячей воды. Наличие стального либо армированного стекловолоконного слоя внутри изделия существенно повышает устойчивость к механическим воздействиям.

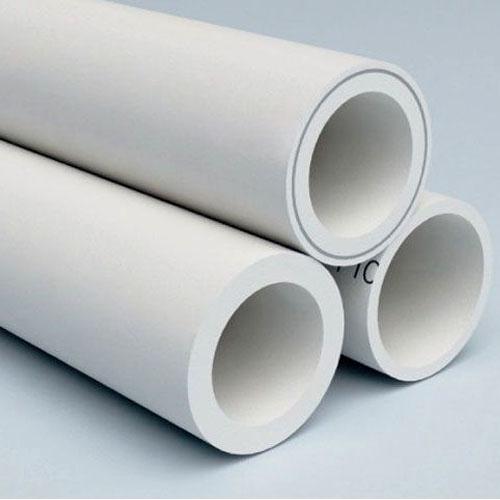

	20; 35	Полипропилен обладает хорошей устойчивостью к воздействию температур. Используются для монтажа водопровода и отопительных систем.

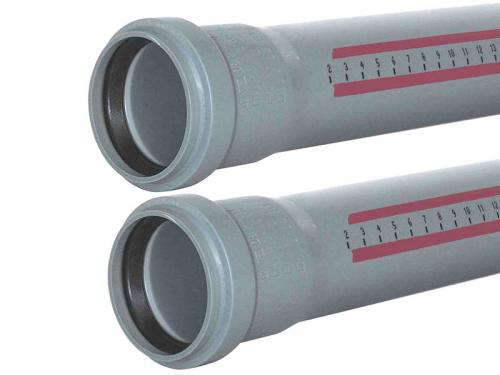

Полимерные трубы бывают одинакового сечения, а также с раструбами на одной из сторон. Такая конструкция позволяет соединять участки без специальных крепёжных элементов (муфт, фитингов). Широко используется для установки стояков и монтажа сточных систем.

Источник: https://stroyvsepodryad.info/novosti/polietilenovye-truby-dlya-vodosnabzheniya-kakie-truby-pnd-ispolzuyutsya-dlya-sistem

Какие трубы лучше для водопровода металлопластик или полипропилен. Полипропилен и металлопластик. Плюсы, минусы и правила выбора.

Два самых популярных вида полимерных трубопроводов для внутреннего водоснабжения и отопления - и. Давайте рассмотрим их отличия, преимущества и недостатки.

И те и другие трубы могут выполнять 4 основных функции:

1. ХВС (холодное водоснабжение)

2. ГВС (горячее водоснабжение)

3. Отопление

4. Водяные тёплые полы

Но у каждой из этих функций есть свои нюансы - для одной предпочтительнее металлопластик, для другой полипропилен. Рассмотрим этот вопрос подробнее:

Сначала сравним между собой эти 2 вида трубопроводов по разным параметрам:

1. Свойства трубопроводов

Показатель	Металлопластик	Полипропилен
Рабочее давление	10 атмосфер	10 атмосфер
Длительно выдерживают температуру	+95	+75
Кратковременно выдерживают темепературу	+110	+95
Срок службы в системе ХВС	Более 50 лет	50 лет
Срок службы в системе ГВС	50 лет	25 лет

Видно, что по основным характеристикам металлопластик превосходит полипропилен. Но вышеперечисленные характеристики могут иметь значение только для систем отопления и тёплого пола, а для водоснабжения характеристик полипропилена вполне достаточно.

1. Стоимость

Полипропиленовые трубы значительно дешевле металлопластиковых, а фитинги и подавно.

1. Удобство монтажа

Здесь у металлопластиковых труб есть весомое преимущество – их можно гнуть. А изменить направление полипропиленовой трубы можно только с помощью фитингов. По скорости монтажа также выигрывает металлоплатик – зачистка и сварка полипропиленовых фитингов занимает намного больше времени, чем завинчивание обжимных фитингов или опрессовка пресс-фитингов для металлопластика. Хотя незачистные полипропиленовые трубы значительно ускоряют монтаж.

1. Надежность и долговечность соединений

Самое надёжное соединение обеспечивают пресс-фитинги для металлопластика. Несколько уступают им сварные фитинги для полипропилена (важна правильная зачистка труб!). Наименее надёжны обжимные фитинги – часто текут. Поэтому для замуровывания в стены подходят только сварные и пресс-фитинги. Преимущество полипропиленовых труб это стойкость к размораживанию. То есть если вода в трубе замерзла, можно не беспокоиться за ее целостность, труба расширится и при оттаивании примет первоначальную форму. Металлопластиковую же трубу может разорвать.

1. Стоимость необходимых инструментов

Для работы с полипропиленом нужна зачистка + сварочный аппарат.

Это обойдётся в среднем менее, чем в 3000 руб.

Работа с обжимными фитингами для металлопластика обойдётся ещё дешевле – ножницы для резки труб и пара разводных ключей.

Здесь мы уложимся в 1000руб. Но о недостатках этих фитингов говорилось выше.

А работа с надёжными пресс-фитингами потребует покупки пресс-инструмента (ручной – от 5 т.р., электрический – 50 т.р.)

1. Эстетика.

Внешний вид, разумеется, привлекательней у металлопластиковой трубы с блестящими металлическими фитингами. Но это там - где фитинги не замурованы в стены, а находятся на виду.- металлопластик- полипропилен

При скрытой проводке этот фактор значения не имеет.

Всё вышесказанное определяет потребительские предпочтения:

1. Для холодного и горячего водоснабжения покупатели чаще выбирают полипропилен – благодаря низкой стоимости, приемлемым техническим характеристикам и возможности скрытой проводки

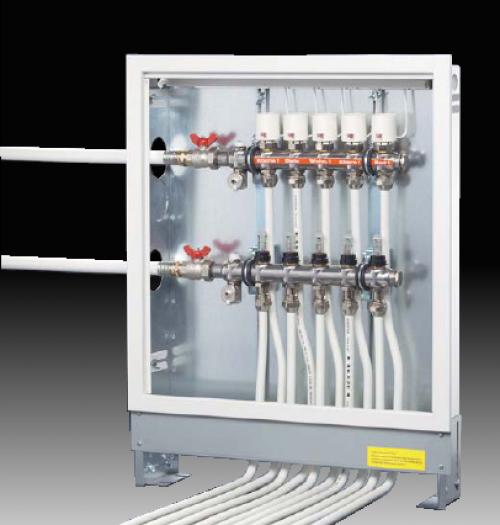

2. Для отопления используется и то и другое. Здесь преимущества полипропилена уменьшаются - многим не нравится неказистый внешний вид полипропилена, да и стоимость армированных полипропиленовых труб выше, чем обычных (которые используются для водоснабжения). Кроме того , в системах отопления выше требования и нагрузки. Поэтому полипропилен в системах отопления используется чаще в бюджетных объектах, а в остальных случаях - металлопластик.
3. Для тёплого пола большинство монтажников рекомендует металлопластиковые трубы с пресс-фитингами – самый дорогой, но самый надёжный вариант.

Эта ситуация, конечно, может меняться - прогресс не стоит на месте , постоянно появляются новые или изменяются старые товары. Но в данный момент ситуация именно такая.

Полипропиленовые трубы , кроме того, делятся на несколько видов. Для полноты картины необходимо внести ясность и сюда.

Итак, три вида полипропиленовых труб:

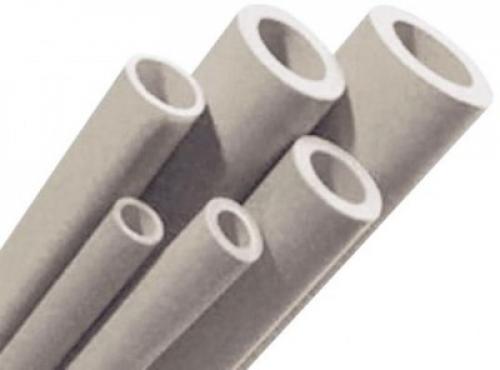

1. Труба для холодной и горячей воды . Она НЕ АРМИРОВАНА вообще ничем и не требует зачистки перед пайкой.

Разумеется, это самый дешевый вид трубы и она не подходит для отопления.

Эти трубы созданы для более тяжелых условий эксплуатации. Они обладают гораздо меньшим коэффициентом линейного расширения, что дает больше возможностей при монтаже и обеспечивает их большую устойчивость при воздействии критичных температур.

Такие трубы является зачистными. То есть, перед пайкой у них необходимо снять верхний защитный

пластиковый слой и слой алюминия. Для зачистки применяется специальный инструмент, который есть

в нашем ассортименте:

Зачистка, конечно, добавляет работы монтажникам, поэтому зачистная труба особой любовью у них не пользуется. Но есть случаи, когда применение такой трубы обязательно.

Источник: https://mdmstroyproekt.ru/stati/vodoprovod-truba-v-trube-vnutrenniy-vodoprovod

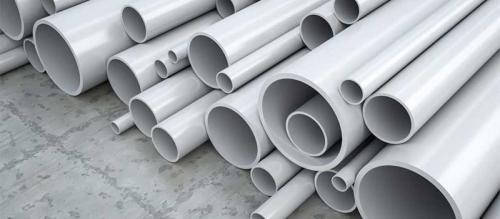

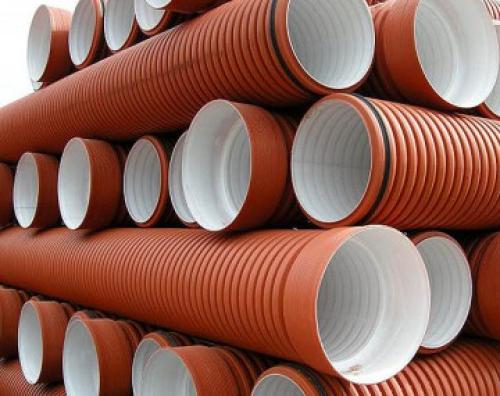

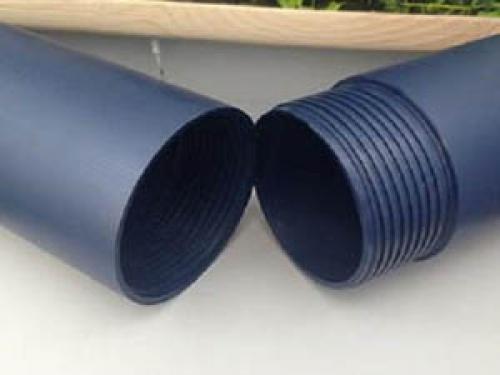

Пластиковые трубы большого диаметра. Особенности труб из пластика большого диаметра

Трубы пластиковые пришли на замену железным и постепенно вытеснили их из систем водоснабжения. Обладая рядом значительных преимуществ, они прочно заняли свою нишу.

Пластиковые трубы большого диаметра рассчитаны на повышенную нагрузку и необходимы в многоквартирных жилых домах, школах, институтах, медицинских учреждениях и т. п. Материалами, из которых изготавливаются такие изделия, являются поливинилхлорид (ПВХ) и полипропилен. Возможно также их производство из полиэтилена и полибутена.

Сфера применения пластиковых труб большого диаметра широка:

• Системы коммуникаций под землей. Раньше использовали бетонные, теперь предпочтение отдается пластиковым.
• Установка канализации, систем отопления.
• Транспорт жидкости, едких химических веществ, продуктов питания.
• Подводные трубопроводы для транспортировки ценных природных ресурсов.
• Пластиковыми осуществляют замену металлических.
• Ремонт систем канализации и водоотвода.

• Внешний
• Условного прохода (Ду или Dу)
• Номинальный
• Толщина стенки

Одним из важнейших параметров пластиковой трубы является диаметр . Он измеряется внутри и снаружи.

Знание точного размера внутреннего диаметра позволяет рассчитать количество вещества, проходящего через пластиковую трубу за единицу времени, также это главный показатель для осуществления монтажа.
Знание точного размера наружного диаметра позволяет подготовить ниши нужных габаритов для укладки трубопровода.

Маркируются они по наружному диаметру. Большими считаются изделия от 500 мм. Внутренний диаметр зависит от класса жесткости пластиковой трубы.

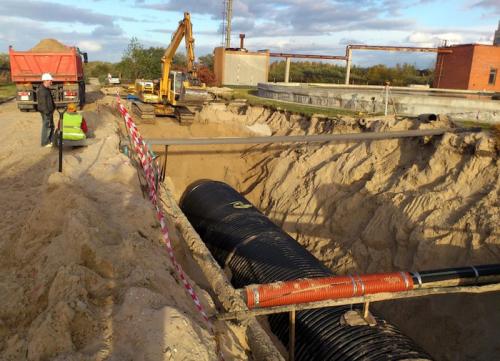

Укладка пластиковых труб с большим диаметром

Диаметр крупногабаритного изделия зависит от сферы применения:

• для прокладки систем на земле имеет диаметры 500 мм, 800 мм, 1400 мм;
• для заложения в грунт на глубину до 2 метров (класс жесткости SN2) — 600 мм, 900 мм, 1500 мм;
• для заложения в грунт на глубину от 2 до 4 метров (класс жесткости SN4) — 680 мм, 970 мм, 1600 мм;
• для заложения в грунт на глубину от 4 до 6 метров (класс жесткости SN6) — 700 мм, 1000 мм, 1800 мм;
• для заложения в грунт на глубину от 6 до 8 метров (класс жесткости SN8) — 780 мм, 1170 мм, 2000 мм;
• для заложения в грунт на глубину от 8 до 12 метров (класс жесткости SN12) — 800 мм, 1200 мм, 2200 мм;
• для заложения в грунт на глубину до 16 метров (класс жесткости SN14) — 850 мм, 1300 мм, 2400 мм.

Узнайте как устанавливатьа так же про сборные варианты для колодцев.

Про читайте в этой статье. Параметры полимербетонных лотков и классификация.

Отзывы о септике Танк читайте здесь  мы собрали актуальные отзывы представителей частного и дачного сектора.

Особенности монтажа изделий большого диаметра

При крупных габаритах пластиковых труб довольно трудно добиться нужного качества соединения. Существует 2 способа крепления: разъемный и неразъемный.

Разъемный

При осуществленном разъемном закреплении труб элементы могут разбираться, ремонтироваться, заменяться на другие.

Этот тип соединения применяется при монтаже самотечных безнапорных трубопроводов (чаще всего — при установке систем стока и канализации).

Данный тип соединения выполняется с помощью фланцев и раструбов , оснащенных дополнительными высокоэластичными прокладками.

Подобное соединение довольно легко осуществить и оно обладает высоким уровнем надежности, однако оно неприменимо для труб, диаметр которых очень велик.

Неразъемный

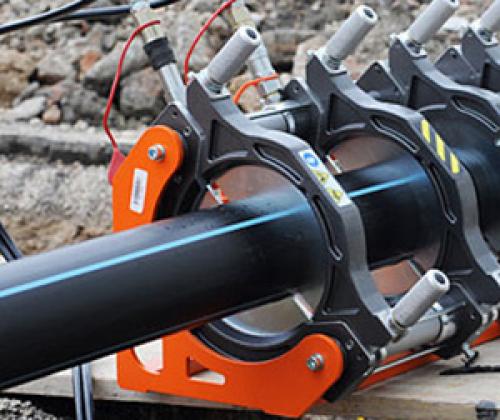

Сварка труб большого диаметра

При неразъемном типе соединения труба подвергается сварке и осуществление последующего разбора становится невозможным.

Сварка не осуществляется вручную, так как габариты трубы слишком велики, применяются электромуфты и специальное оборудование для сварки.

Этот тип соединения применяется для крупногабаритных трубопроводов, монтирующихся на глубину.

Технология стыковой сварки , использующейся при данном типе соединения, такова: в сварочном агрегате закрепляют торцы труб большого диаметра, с помощью нагревательной плиты достигается температура нужного уровня, выравнивается шов на стыке.

При сварке с помощью электромуфты используются фасонные элементы, имеющие встроенные нагревающие составляющие, обеспечивающие внутреннюю расплавку пластика.

Достоинства

• минимальная подверженность протеканию и прорывам;
• исключена возможность диффузного проникновения влаги или воздуха;
• практически не подвержены коррозии;
• неподверженность нарастанию солевых отложений;
• имеют длительный срок эксплуатации.

Недостатки

• необходимость дополнительной изоляции при прокладке на грунте вследствие неустойчивости материала к ультрафиолету;
• ограничение максимальной температуры среды, в которой применены трубы (не выше 95^°C).

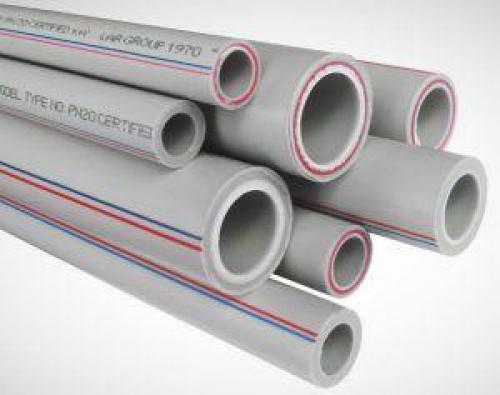

Труба пластиковая армированная стекловолокном. Виды, маркировка, сфера применения

Широкий ассортимент полипропиленовой трубы возник благодаря многообразию видов этого полимера. Для того чтобы потребителю было легче сориентироваться, введена международная маркировка полипропиленовых труб для отопления. По ней можно определить основные технические характеристики полипропиленовых труб.Основные виды маркировок и технические данные представлены в таблице ниже.

Маркировка	Обозначение по давлению трубы (максимум)	Вид полимера	Назначение	Рабочая температура	Параметры давления
PN (РРН)	Трубы полипропиленовые PN 10	Гомополипропилер, тонкостенные трубы	Холодная вода, вентиляционные системы, промышленные трубопроводы (большой диаметр).	+20 °С…45 °С (в зависимости от типа)	1 МПа (10,2 кг/см²) – 10 атмосфер
PPB	PN 16	Блоксополимер, высокая степень деформации	Холодная вода, вентиляция, теплый пол. Изготавливают фитинги и соединения для полипропиленовых труб.	+60 °С	1,6 МПа (16,32 кг/см²) – 16 атмосфер
PPR	PN 20 (РРRC РС 20)	Рандомсополимер	Горячее, холодное водоснабжение, отопление с системой радиаторов.	+80… +95 °С	2 МПа (20,4 кг/см²) – 20 атмосфер
PPs, (ППРС)	PN 25	Рандом сополимером, армированный слоем алюминия, стекловолокном, капроном.	Для всех типов водоснабжения, для системы центрального отопления, теплых полов.	+/–95 °C	2,5 МПа (25,49 кг/см²)-25 атмосфер

Выбирать изделия из полипропилена на отопление и водоснабжение необходимо, отталкиваясь от параметров, указанных выше

.

Таблица: диаметр, толщина стенок, вес.

Наружный диаметр (мм)	Толщина стенки (мм)	Вес, масса (грамм)
90	8,2	1980
110	10,0	2950

Таким образом, самыми высокими показателями обладают трубы, имеющие обозначение PPs, (ППРС).

Весь полипропилен подразделяется на виды:

1. Состоящие из однослойных полимеров разного типа: РРН, РРВ, РРR, PPs. В зависимости от типа полимера, они имеют разные технические параметры. Каждый из этих видов труб имеет свой класс.
2. Трубы, состоящие из нескольких слоев (армированные), в основном это сополимеры.

Их армируют:

• алюминиевой фольгой: перфорированной и цельной;
• полиэтиленом;
• стекловолокном.

Второй тип используют для всех типов коммуникаций. Они имеют повышенную прочность, устойчивы к деформации. Полипропиленовые трубы для отопления этого типа имеют довольно длительный срок эксплуатации. Им не страшна высокая температура до +95 °С, но при максимальных нагрузках срок службы сокращается. Для проверки системы после монтажа, следует учесть, что ставить температуру, приближенную к +120 °С (t пара), весьма рискованно.

Прочность самого армированного полимера, создала предпосылки для его использования в системе отопления многоэтажных домов. Находит он применение не только в трубопроводе центральных отопительных систем. Из-за низкого линейного расширения PPs полипропиленовые трубы для горячей воды хорошо себя зарекомендовали для прокладки трасс, поэтому пользуются спросом у потребителей.

Армированные трубы

Трубы, армированные полиэтиленом и стекловолокном, по классу приравнивают к металлопластику. Особенность их в том, что прочность изделий не уступает трубам с алюминиевой прослойкой. Преимущество в том, что нет необходимости зачищать, снимать фаску перед монтажом, поэтому они образуют более плотное соединение при пайке. Некоторые специалисты высказывают сомнение в том, можно ли использовать их для систем скрытого монтажа.

Армированные трубы PPs (рандом сополимером) изготавливают из пропилена с добавлением молекул этилена, используя высокотемпературный режим, методом продавливания и смешения (экструзии). Их можно использовать для скрытой разводки теплого пола. Специалисты рекомендуют именно полипропилен, армированный полиэтиленом и стекловолокном

.

Значения маркировок на трубах:

• первое слово обозначает название производителя;
• второе – означает маркировку по типу полимера, из которого изготовлена труба (PN, PPB, PPR, PPs);
• третье значение укажет на свойства трубы по номинальному давлению (обозначение: PN 10, PN 16, PN 20, PN 25);
• следующий идет ряд цифр, обозначающий диаметр и толщину стенок;
• далее идет класс – значит степень надежности эксплуатации;
• потом следует описание допустимого рабочего давления в цифрах (сколько выдержит труба);
• в конце маркировки указывают ТУ и ГОСТ, которые зависят от марок полипропиленовой трубы.

Конечно, в маркировке указаны далеко не все свойства изделия. Но вполне достаточно, чтобы получить представление об общем назначении.

Видео сварка полипропиленовых труб армированных стекловолокном.
