Полипропиленовые фитинги для пластиковых труб. Правильный выбор фитингов по диаметру

Полипропиленовые фитинги для пластиковых труб. Правильный выбор фитингов по диаметру

Подбор пластиковых фитингов, а также способа соединения осуществляют исходя из материала труб. В любом случае сначала создают схему, затем определяются с видом соединительных элементов.

Для системы из полипропиленовых труб подходят фитинги под диффузную сварку или пайку. Это недорогой способ, но обеспечивает монолитное и 100-процентно герметичное соединение полипропиленовых труб , применяемых в сборке отопительных, канализационных и водопроводных сетей любой сложности.

Диаметры соединительных элементов связаны с диаметром труб. В свою очередь, последняя величина взаимосвязана с таким параметром, как пропускная способность водопроводной системы. При подборе необходимого диаметра нужно учитывать несколько нюансов.

В маркировке трубных изделий присутствует внешний диаметр, в значении которого учтены и довольно толстые стенки трубы. Поэтому при одинаковой величине наружного диаметра проходимость полипропиленовой трубы будет меньше, чем, например, металлопластиковой.

Полипропиленовая труба внутри абсолютно гладкая в противовес стальной. В ней не задерживаются и не накапливаются никакие отложения. Так что если изначально внутренний диаметр у этого вида труб был одинаковым, ПП труба обеспечит проходимость более эффективную.

Наибольшим спросом пользуются фитинги и трубы из ПП диаметром от 20 до 40 мм. Изделий большего размера также достаточно на рынке, но они не столь популярны

Для водопровода в коттедже или квартире со стандартным набором водозаборных точек лучшим вариантом будет труба диаметром 20 мм. Большие диаметры ( 50 мм ) больше подходят для реализации схем водоснабжения микрорайонов.

Фитинги в этом случае не нужны. Стыковку выполняют при помощи сварки. Для включения в систему обратных клапанов, задвижек применяют стальные фланцы.

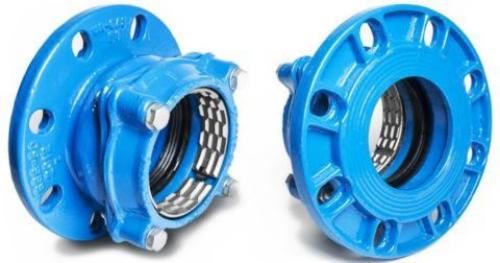

Соединители для полипропиленовых труб. Фланцы

Монтаж фланцев – это ещё один из самых надёжных способов, как соединять без паяльника пластиковые изделия. Для получения надёжного соединения важно правильно подготовить трубы и фитинги с фланцами. Существует несколько вариантов строения крепёжных элементов для элементов малого и большого диаметра. Для соединения элементов бытовой водопроводной системы из полипропилена применяют фланцы с компрессионными фитингами. Пользоваться такими монтажными приспособлениями очень удобно:

• концы труб подготавливают, очистив от пыли и грязи, сняв по краям фаску под конус;
• патрубки смазывают моющим средством или жидким мылом. Затем их вдавливают внутрь обжимных гаек до характерного щелчка уплотнительного кольца;
• фланцы с резиновыми прокладками сводят вместе так, чтобы монтажные отверстия совпадали;
• болты заводят в отверстия и стягивают гайками с шайбами;
• открывают воду. Если наблюдается протечка, то болты аккуратно подтягивают по кругу до исчезновения влаги на фланцах.

Соединение полипропиленовых труб без пайки с помощью фланцев является чуть ли не единственным способом монтажа полипропиленовых элементов горизонтальных канализационных коммуникаций. Применяются фланцы, сделанные из чугуна.

Отличием от предыдущей модели является литой корпус с уплотнительным кольцом, состоящий из двух частей.

Трубу заводят во фланец с заранее надетой накидной планкой, которую затем подтягивают болтами до получения плотного соединения.

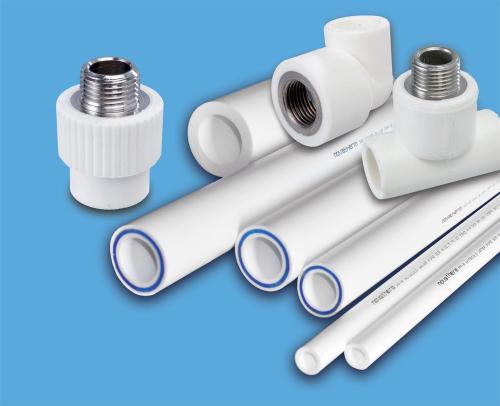

Полипропиленовые фитинги: виды. Разновидности и классификация фитингов для полипропиленовых труб

Трубы постепенно, но уверенно выдавливают своих конкурентов – металлопластиковые и металлические трубы – с потребительского рынка, и происходит это из-за большего количества их достоинств в техническом и эксплуатационном плане. Такие сферы строительно-ремонтного сектора, как отопление, водопровод, канализация и вентиляция, переходят на ПП изделия, и вместе с этим пользуются все большим спросом , необходимые для создания единой функциональной конструкции из труб ПП.

Первая причина востребованности пропилена – низкая себестоимость производства и, как следствие, низкая оптовая и розничная стоимость изделий – и труб, и соединителей. Второе преимущество – простой, быстрый и надежный монтаж трубопроводов из полипропилена, третий плюс – высокая долговечность изделий, достигающая 50 и более лет.

Производятся фитинги из полипропилена согласно требований ГОСТ-52135, который регламентирует область их применения:

1. В ГВС, где температура теплоносителя не превышает 70⁰;
2. В системах «теплый пол», где температура теплоносителя не превышает 60-65⁰;
3. В отопительных контурах с высокой температурой рабочей жидкости — ≥ 90⁰;
4. В ХВС и канализационных трассах небольших размеров и объемов.

Трубы и фитинги для полипропиленовых труб изготавливаются из трех вариантов компонентов:

1. ППР — рандом сополимер согласно СП 40-101-96, товарное название — PPRC);
2. ППГ (гомополимер полипропилена согласно ГОСТ 26996-86, товарное название PP HO);
3. ППВ (блоксополимер согласно ГОСТ Р 52056-2003, товарное название PP block-copolymer, PP impact copolymer, PPM, PPR, PPU и т.д.).

Основное различие в сфере применения — разная температуроустойчивость: некоторые разновидности соединительных деталей из ППГ нельзя использовать в отоплении при высоких температурах теплоносителя.

Часто ПП соединения для полипропиленовых труб обозначаются аббревиатурой MRS, что означает минимальную длительную прочность композита, и определяет рабочее давление жидкости в магистрали, при котором фитинги пп будут гарантированно эксплуатироваться не менее 50 лет. Длительность эксплуатации фитингов для полипропиленовых труб отображается на маркировке в виде числа после материала изделия: например, ППР-60 (номинальное давление 6МПа), ППР-70, ППР-120. Высокопрочные фитинги PPRC для ПП труб способны работать под давлением ≤ 25МПа.

За рубежом полипропиленовые трубы и фитинги маркируются латинскими символами и цифрами:

1. PP HO (PP) — чистый полипропилен без примесей;
2. РР-Х (PP-XMOD) — ПП сшитый;
3. PPCP (PP Co) – сополимер и его компонент.

Также существует много комбинаций для обозначений смешанных типов полимеров.

Конструктивные различия

Применяются фитинги для полипропиленовых труб стандартно – при сопряжении на поворотах (угол или тройники), на разветвлениях и переходах на другой размер труб (штуцер и муфта). Непосредственно соединение фитинга с трубой делается пайкой – для этого используют специальный паяльник и приспособления. Температура плавления – 260⁰C. В случае, если фитинг применяется с металлической запорной арматурой, он называется комбинированным.

Небольшие размеры фитингов нерациональны в использовании, так как толщина стенок магистралей намного больше: диаметры пп труб ≥ 110 мм в индивидуальных коммуникациях используются редко, поэтому и разновидности фитингов к ним не производятся. Востребованные размеры соединительных деталей для полипропиленовых труб – от 20 до 40 мм.

По конструкции фитинги для водоснабжения и/или водопровода выпускаются в виде переходников, муфтовых изделий, углов и американки. Также ПП фитинг может выполнять роль тройника при разветвлении трассы, работать как коллектор, крестовина и обводной узел. Материал сочленения должен совпадать с материалом трубной трассы, но американка является исключением из этого правила – ее используют как резьбовую деталь, поэтому соединяемые узлы могут быть изготовлены из разных материалов.

1. В зависимости от места и способа применения фитинги канализационные, отопительные или водопроводные бывают прямыми, Y-образными и T-образными;
2. По способу крепления изделия подразделяются на обжимные (компрессионные фитинги) и сварные.

Обжимные сочленения имеют такие преимущества перед сварными:

1. Простой, надежный и быстрый монтаж без специального профессионального обучения и сложного оборудования;
2. Работа в любых технологических и погодных условиях (перепады температуры и давления, минусовая температура).
3. Муфтовое безрезьбовое соединение — наиболее простая разновидность устройства, которым соединяют полипропиленовые трубы и фитинги. Визуально муфта выглядит, как ПП цилиндр, наружный диаметр которого должен быть одинаковым с внешним диаметром труб. Сфера применения муфтовых сочленений: отопительные контура, ГВС и ХВС, монтаж трубопроводов и пневмомагистралей. Муфтой можно соединять металлические и ПП трубы в раструб с последующей пайкой или сваркой. Кроме муфтового сочленения, используют такие сварные или паяные фитинги, как угловые повороты, переходники на разные диаметры и материалы, тройники для разветвления магистрали, и коллекторы для мультиплексорных узлов;
4. Тройники врезаются в местах отводов и разветвлений коммуникации, такие фитинги для полипропиленовых труб могут выдерживать температуру жидкости ≤ 95⁰C и максимальное давление ≤ 2,5МПа. Врезка в полипропиленовые трубы может производиться с переходом на другой диаметр;
5. Коллекторные фитинги используются в системах отопления, и главная их функция – герметично подключать контура к теплогенератору. В схему коллектора может встраиваться шаровая запорная арматура.
6. Уголки-фитинги меняют направление магистрали на 90⁰в жидкостных трубопроводах. Соединяются сваркой или пайкой.

Сварные фитинги

В комплект сварного (паяльного) оборудования входит не только сварочный аппарат или паяльник, но и набор сменных нагревательных насадок разных размеров и конфигурации, труборез или специальные ножницы, ключи для фиксации насадок. Таким инструментом может пользоваться даже неподготовленный человек, поэтому в домашнем хозяйстве комплект для сварки (пайки) трубы из полипропилена достаточно распространен.

Вопрос, какие бывают фитинги для сопряжения полипропиленовых труб, останется открытым, если не коснуться американки. Американка — это комбинированная муфта, c одного торца металлическая, со второго – полимерная. Такой фитинг предназначен для соединения двух трубопроводов, которые впоследствии можно легко разъединить. Американку как переходник применяют в отопительных сетях, в магистралях ГВС и ХВС, в трубопроводах для доставки к точкам водоразбора чистой питьевой воды, где используется резьбовое соединение при врезке запорной арматуры.

Разновидности ПП труб и особенности сочленения

В зависимости от технологии производства полипропиленовые трубы бывают композитными (из цельного состава), или армированными стекловолокном или алюминием. Последние имеют маркировку PN25 и применяются в коммуникациях с высокой температурой рабочей жидкости. Эти трубы из пп материала могут работать при температуре ≤ 95⁰, а многослойная армированная поверхность позволяет выдерживать высокое давление — ≤ 25 МПа, не реагировать на механические и ударные нагрузки.

Первый вариант — композитные трубы, бывают трех вариантов изготовления:

1. Изделия марки PN10 работают в коммуникациях ХВС при температуре ≤ 40⁰C при давлении в трубах ≤ 10 МПа. Это ПП изделия Ø 16-110 мм и с толщиной стенок 1,9-10 мм;
2. Марка PN16 работает в коммуникациях ХВС и в отопительных схемах при температуре ≤ 40⁰C при давлении в трубах ≤ 16 МПа. Это ПП изделия Ø 16-110 мм и с толщиной стенок 1,6-18,5 мм;
3. Трубы марки PN20 могут эксплуатироваться в сетях ГВС и отопления при температуре ≤ 95⁰C при давлении в трубах ≤ 20 МПа. Имеют диаметр 16-110 мм и толщину стенок 1,6-20,3 мм.

Технология производства, состав компонентов материала труб, их конфигурация и размеры влияют на методы их сопряжения. Набирают трубопровод из композитных материалов при помощи соединения пайкой, для этого используются пластиковые фитинги. Армированный трубопровод с алюминиевым слоем паять не получится, поэтому такие изделия соединяются на муфты, разъемные прессовые или компрессионные фитинги.

Необходимо помнить, что любой фитинг из пропилена не может работать при температуре ≤ 20⁰C, так как происходят изменения в молекулярной структуре пропилена, и труба или фитинг разрушаются. Поэтому при покупке труб или соединительных элементов из пропилена не рекомендуется брать изделия, хранившиеся на открытой площадке или в неотапливаемом помещении зимой.

Сварные фитинги для пайки ПП коммуникаций

Сварные полипропиленовые фитинговые соединения производятся в диапазоне размеров от 20 до 90 мм с разным шагом между размерами, поэтому при покупке следует уточнять этот параметр. Вся линейка подобных соединительных деталей крепится в раструб, чтобы можно было паять или сваривать место сопряжения. Раструб (расширение торца детали) делается не на трубе, а на фитинге. Раструбное соединение возможно только при нагреве обеих деталей, иначе труба просто не войдет в фитинг из-за маленького зазора между стенками изделий. Перед покупкой деталей стоит попробовать это сделать, и, если труба свободно входит в холодный фитинг, значит, размеры фасонных изделий нарушены, и герметичного сопряжения может не получиться.

Сварные детали для сопряжения труб ПП делаются из тех же материалов, что и элементы магистрали. Характеристики сварных фитингов определяются маркой композита: ППР, ППГ, ППВ, и т.д. Классификация таких изделий проводится, исходя из способа их изготовления:

1. Цельные фитинги, литые или бесшовные;
2. Фитинги сегментированные имеют сборную структуру, состоят из спаянных друг с другом обрезков труб. Чем больше стыков на детали, тем меньше ее прочность, поэтому стоимость таких изделий намного ниже бесшовных фитингов.

Компании-производители паяных фитингов, которые работают на российском рынке и имеют высокую репутацию – это «Valtec», «Экопластик», «Tebo», «FV-Plast». Кроме этой арматуры, компании поставляют в Россию и трубы из пропилена разных модификаций, поэтому профессионалы рекомендуют при сборке инженерных коммуникаций покупать изделия и части узлов и элементов от одной компании.

Процесс сварки

Пользуясь инструментом для пайки (сварки) полипропиленовых изделий, необходимо знать режим технологического процесса. Основные параметры, которые пригодятся перед сваркой, отражены в таблице:

Для качественной пайки необходим специальный паяльник с нагревательными насадками, которые по диаметру должны соответствовать размеру соединяемых деталей:

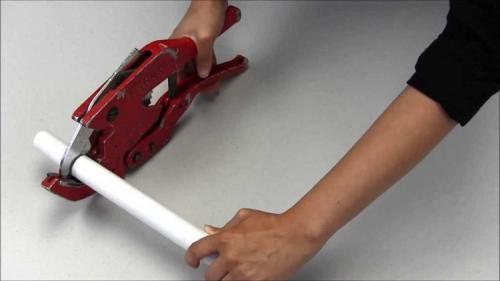

1. Необходимо под углом 90⁰обрезать торец трубы. Для этого используют труборез или специальные ножницы, удалить шлифовальной бумагой или напильником с мелкими насечками с поверхности обреза заусенцы;

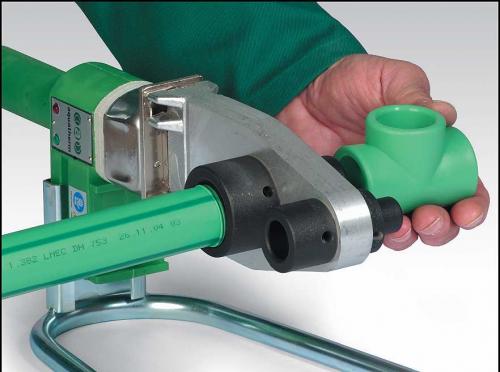

1. Паяльник с закрепленной насадкой нагревается до 250⁰C-260⁰C, на насадку надевается труба и фитинг;
2. время нагревания обеих деталей указано в таблице выше – его обязательно необходимо выдержать;

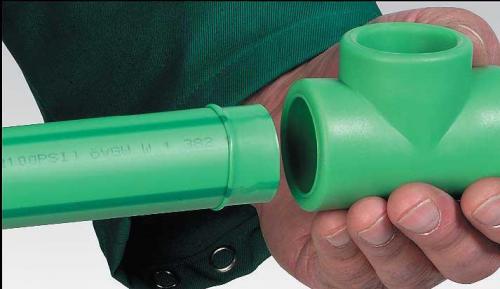

3. После этого нагретые детали снимаются с насадки и соединяются друг с другом. Для этого труба вставляется до упора в фитинг;

1. Последний этап: нужно надежно закрепить деталь – без скручиваний, изгибов и других векторных нагрузок, деталь должна остыть на воздухе при температуре18-25⁰C (время остывания сопряжения до твердого состояния пропилена также указано в таблице);
2. Удалить выдавившийся пластик со стыка.

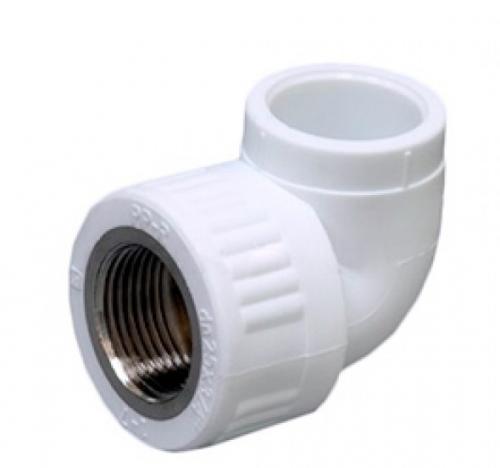

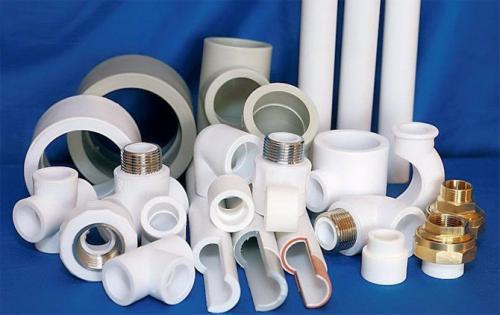

Полипропиленовые фитинги с резьбой. Классификация фитингов

По составу материала все полипропиленовые фитинги подразделяются на 3 основные категории, разница между которыми заключается в их температурной устойчивости:

• гомополимер (ППГ) – для отопительных систем не используются;
• рандом сополимер (ППР);
• блоксополимер (ППВ).

Две последние разновидности устойчивы к высоким температурам. Еще один параметр, обозначаемый номенклатурой MRS, характеризует минимальную длительность прочности. Он указывает на предельно допустимое давление в трубопроводе, при котором гарантируется эксплуатационный срок в 50 лет. Например, маркировка ППР-80 указывает на изделие из рандом сополимера, выдерживающее давление 8 Мпа.

По предназначению выделяют 4 варианта эксплуатации полипропиленовых труб и соединительных элементов (ГОСТ №52135):

• трубопроводы для транспортировки холодной воды;
• низкотемпературные коммуникации напольного отопления (максимум — 60⁰С);
• трубопровод для горячего водоснабжения (не выше 70⁰С);
• отопительные системы радиаторного типа (до 90⁰С).

Правильно подобранные трубы и соединительная арматура обеспечат коммуникациям прочность и долговечность.

Сварные полипропиленовые фитинги под пайку

Фитинги для сварного соединения должны соответствовать материалу ППТ. Эти элементы являются раструбными, то есть надеваются на торец трубы. При этом соединить их таким образом можно только после нагрева обеих частей: если труба вставляется в фитинг в холодном состоянии, то последний для монтажа трубопровода не подходит.

Обратите внимание! Еще один параметр соединительной арматуры, влияющий на ее надежность – способ производства. Литые фитинги, в отличие от сегментных, отличаются повышенной прочностью (но стоят дороже).

Приобретая трубы и комплектующие, предпочтение желательно отдавать европейским производителям. На рынке сегодня представлены различные торговые марки, в том числе и множество китайских. Последние более привлекательны по стоимости, но их качество и долговечность в большинстве случаев гарантировать затруднительно.
