Соединение гофрированных труб. Назначение и конструктивные особенности

Соединение гофрированных труб. Назначение и конструктивные особенности

Гофрированная труба, называемая в обиходе гофрой или рукавом, по гибкости и прочности опережает гладкостенные трубы. Эластичная гофротруба из нержавеющей стали применяется для монтажа геометрически сложных участков трубопроводов, так как позволяет при помощи одного отрезка обойти все препятствия и с минимальными трудозатратами провести сеть в труднодоступных местах.

Обратите внимание! Использование рукава упрощает и подключение потребляющих и подающих приборов к трубной системе, так как не нужно точно рассчитывать расположение труб и фитингов.

Но к участкам трубопровода, выполненным из гофры, предъявляются особенно жесткие требования. Узлы соединения гофрированных труб между собой и с гладкими трубами должны быть надежны, герметичны и не допускать даже малейших протечек. Для сопряжения стальных нержавеющих гофротруб подходят не все фитинги, к выбору и монтажу фасонных элементов для этого типа трубопроката следует подойти особенно внимательно.

Фитинги для гофрированных труб из нержавейки необходимы, чтобы:

• соединить две или более гофрированные трубы прямо или под углом;
• соединить гладкостенные и гофрированные трубы прямо или под углом;
• образовать переход между трубами разного диаметра;
• подключить к магистральному трубопроводу потребляющий или подающий прибор.

Конструктивно монтажная арматура для стальных гофрированных труб, состоит из корпуса и соединительных патрубков.

Форма корпуса фитинга зависит от его назначения, сам же корпус может быть:

• Цельнолитым, или бесшовным – такие фитинги считаются самыми надежными, так как не имеют швов и дополнительных элементов, а значит, не имеют и слабых мест, которые быстро разрушаются в ходе эксплуатации;
• Сварным – корпус сваривается из нескольких отдельно отлитых частей. Сварная монтажная арматура – самая дешевая, но имеющиеся на корпусе швы неэстетичны, могут иметь внутренние неровности, что приводит к засорению узла, но даже качественно выполненный шов испытывает большую нагрузку в ходе эксплуатации трубопровода, что может привести к аварии.
• Разборным – корпус собирается из двух или более деталей в ходе монтажа. Разборные монтажные элементы удобны при выполнении узлов в труднодоступных местах. Такие фитинги дороги, но не считаются абсолютно надежными, так как превращают узел трубопровода в комплекс соединений, повышая вероятность порыва.

Гофрированные трубы чаще всего не имеют собственного соединительного патрубка, поэтому фитинги для них имеют дополнительные уплотняющие и фиксирующие детали. Герметизирующую функцию при соединении гофротруб выполняют кольца из мягких полимеров. Для фиксации может использоваться накидная гайка или пресс-кольцо. При затягивании фиксирующего элемента мягкая прокладка деформируется, плотно обхватывая трубу и заполняя зазоры образованного узла.

Обратите внимание! Исключением являются приварные фитинги, не требующие дополнительной герметизации, так как сварной шов при правильном выполнении абсолютно герметичен.

Короткие гофрорукава обычно имеют на концах стопорные кольцевые площадки, которые не дают фитингам соскочить с трубы в ходе монтажа. Длинномерные гофротрубы при обустройстве трубных сетей нарезаются, поэтому стопорных колец не имеют. Такие кольца продаются отдельно, но могут входить и в комплект фитингов для гофры.

Соединение гофрированных труб пнд. Видео описание

Подобный способ рекомендован для устройства каналов, которые не подвергаются высокому давлению. Соединения также могут быть реализованы двумя путями: Компрессионные фитинги достаточно прочно закрепить. Раструбный узел устраивается редко, так как выделяется относительно слабой герметичностью. Монтаж подразумевает вставку одного патрубка в другой и размещение между ними уплотняющей резиновой прокладки.

Раструбное соединение патрубков Источник www.kozansutesisatcisi.com

Фитинги

В зависимости от конструктивного исполнения фитинги могут быть использованы в качестве соединительных деталей на прямом участке, разветвлённых и поворотных. Также рассматриваются варианты переходников относительно диаметров труб и разнородных материалов. Отдельным видом являются заглушки.

Соединение ПНД трубы фитингами производится в 4 действия:

• выбор муфты в соответствии с диаметром и глубиной погружения в неё патрубка;
• обеспечение максимального скольжения посредством мыльного раствора;
• раскручивание гайки и вставка трубы до нужного предела.

Завершающим действием является фиксация изделий. Для этого нужно до упора затянуть прижимную гайку. От степени затягивания зависит уровень герметичности узлового соединения.

Фитинги для устройства трубопровода Источник the-master.ru

Узловые соединения труб из ПНД и других материалов

В старых домах и квартирах проведены каналы для воды, газа и стоков из стали или чугуна. Многие заменили коммуникации на полипропилен или металлопластик. В случае с устройством новых систем из полиэтилена низкого давления, чтобы не разбирать всю магистраль, узловые соединения устраиваются между разными материалами.

Технология пайки полипропиленовых труб: подготовка и процесс

Как соединить трубу ПНД с металлической трубой

Для устройства такого соединения существуют фитинги с разными концами. Для монтажа с трубой ПНД входная часть изготовлена из полиэтилена и имеет гладкую текстуру. Другая сторона представлена металлическим цилиндром с внутренней резьбой.

Другой вариант предполагает установку фланцев. Они также исполнены из аналогичных трубам материалов. В результате стягивания накладок болтами получается надёжное сцепление.

Переход от ПНД на металл Источник c.76.my

Соединение труб из ПНД и ПВХ

Для реализации соединения труб ПНД и ПВХ между собой применяются резьбовые фитинги, комбинированные или цанговые муфты, фланцы. Первый вариант предусматривает разборку деталей и устройство сварного шва. Во втором случае сначала проводится работа с каждой из труб, потом они между собой соединяются. Последний актуален для каналов большого диаметра: стояки, канализация. Дополнительно рекомендуется использовать уплотняющие средства: фум-лента, прокладки из асбеста или резины.

Соединение гофрированных труб из нержавейки. Гофрированная нержавеющая труба — сварка труб из нержавейки

Дело в том, что гофрированная нержавеющая труба — это уникальный материал в своем роде. Ее можно использовать для газа, для воды. Бухты есть по 50 метров. Можно без всяких стыков проложить трубопровод, длиной 50 метров. Она

• выдерживает высокие температуры,
• она не гниет,
• ее не прогрызут мыши, крысы.

Плюсов у нее очень много.

Еще есть труба нержавеющая профильная , которая используется в автомобилестроение, для транспортировки жидких агрессивных сред, для декора интерьеров и многое другое

Как сделать качественное соединение?

Эта труба может быть обрезана любым способом. Проще всего использовать труборез, но можно и ножовкой и болгаркой, и все, что есть под руками. Мы будем пользоваться труборезом. Труба легко гнется, ее можно согнуть под любым углом и также распрямить.

Отмеряем нужный нам участок и обрезаем труборезом. Нам потребуется накидная гайка, стопорное кольцо и прокладка «грибок». Кстати, такая прокладка вовсе не обязательна, можно использовать обычную силиконовую прокладку. Но прежде нужно опресовать конец трубы.

Для этого используется специальное устройство. Суть устройства в том, что оно одевалось на трубу, зажималось и молотком постукивая, сприсовывало гофры трубы. Но это устройство можно усовершенствовать, чтобы результат был более качественный. Есть еще нюансы. Обрезанный край очень острый, поэтому можно на шлифовальном станке срезать верх гофры, а потом уже перейти к спрессованию первых двух-трех гофр на устройстве. Затем на край одевается прокладка «грибок» и гайка.

Возможно это будет полезно: Трубы высокого давления стальные — технические характеристики и сфера применения, ГОСТ

Сравниваем результат

Дальше тестируем результат

1. Без стопорного кольца. Когда мы начинаем гнуть трубу, она может выскочить из соединения. И это большая проблема. Поэтому никогда не нужно начинать сгибать трубу у основания, у гайки. Всегда нужно отступать пару сантиметров минимум и делать загиб дальше от гайки.
2. Со стопорным кольцом. На экспериментальном куске трубы с другой стороны также шлифуем край. Затем одеваем гайку и спрессовываем несколько гофр. Потом надеваем стопорное кольцо и прокладку. Перемещаем гайку к концу трубы. Закручиваем соединение (до момента, когда трубка перестанет вращаться, но не переусердствовать) и пробуем «вырвать» из него трубу. Со стопорным кольцом это не получается. Труба помнется, но не «вырвется». И вмятины, если они и получаются, никак не повлияют на качество соединения. Поэтому всегда нужно использовать стопорные кольца.

Поэтому, если использовать второй вариант соединения, то получается очень удобно и надежно. Всю гибкую подводку можно поменять на такие трубки, потому что очень снижается производительность в гибкой подводке из-за очень маленького внутреннего диаметра, а значит и низкой пропускной способности. В отличие от гофрированной трубы, где и диаметр трубы можно подобрать. Производительность фильтров, например, за счет замены гибокой подводки на гофрированную трубу, вырастает в два раза.

Еще один нюанс соединения. В некоторых фитингах торцевая часть не плоская, а заострена и прокладка может провалиться внутрь под давлением. Есть смысл зашлифовать на станке, чтобы этого не случилось.

Пользуйтесь гофротрубой, учитывая эти нюансы, чтобы избежать возможных проблем.

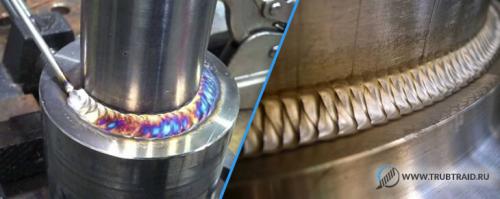

Как сваривается нержавейка?

Нержавейка — это высоколегированная сталь, которая очень устойчива к разного вида кислотам. По толщине нержавеющие трубы бывают тонкие до 2 мм, средние – 3-4 мм, и свыше 4 мм это уже толстостенная труба, примерно до 10 мм. В практике чаще всего встречаются трубы трехмиллиметровые.

Соединение гофрированных труб канализации. Классификация канализационных труб

Гофрированные трубы бывают однослойными и двухслойными. Двухслойная конструкция является более прочной и легко выносит давление грунта, когда используется при установке подземной канализации. Разделение двухслойных гофрированных труб для канализации на виды происходит из-за использования разных материалов для их производства:

• Гофрированные трубы из поливинилхлорида (ПВХ), используются в системах производственных канализаций, центрального водостока, для канализаций загородных домов. Выдерживают сильные механические нагрузки, не засоряются в процессе эксплуатации, имеют рабочую температуру от -40 до + 50 градусов Цельсия, при небольшом интервале времени до +90. Канализационные двухслойные трубы из ПВХ не подвергаются коррозии, экологически безопасны, монтируются на глубину до 15 метров, имеют срок годности до 50 лет. Цвет гофрированных труб для наружной канализации бывает оранжевым, серым и желтым.
• Гофрированные трубы из полипропилена (ПП). Идеальны для химически грязной почвы и применяются для дренажных, наружных и ливневых систем канализации. Выдерживают перепад температуры от -20 до +95 градусов Цельсия, обладают повышенной механической прочностью, подходящей для почвы с песком, гравием и т.д. Не восприимчивы к воздействию химических образований в жидких отходах.
• Гофрированные трубы из полиэтилена низкого давления (ПНД). Имеют такие же свойства, как и трубы из ПВХ. Они: экологичные, выдерживают широкий диапазон перепада температур, повышенную герметичность и простоту при демонтировании и ремонте.

Соединение гофрированных труб разного диаметра. Способы соединения

Муфтовый

Наиболее распространённый способ соединения гофрированных труб в местах, где они могут демонтироваться для обслуживания кабельной линии, требует применения специальной муфты. Монтаж производится в несколько этапов. Вначале необходимо зачистить концы трубы, убедившись, что она срезана под углом 90 градусов. Затем на место стыка одевается муфта для примерки и её края отмечаются на трубах маркером либо карандашом. Для завершения работы необходимо смазать внутреннюю поверхность соединителя и наружную часть труб специальным составом, предотвращающим их прилипание.

Такое соединение для гофрированных труб чаще всего применяется в месте их ввода в распределительные коробки или аналогичные приспособления. Края трубы нужно зачистить, как и в предыдущем случае, а также нанести на них смазку, предварительно примерив фланец. Чтобы соединить такой фитинг с прибором, нужно использовать болты или саморезы в зависимости от того, из какого материала он изготовлен. Чтобы фланец плотно прилегал к корпусу и впоследствии мог легко демонтироваться, между ними нужно уложить резиновую прокладку.

Неразъёмные

Чаще всего удлинение гофрированной трубы осуществляется путём вставки одного изделия в другое. Такой способ пришёл в электротехнику из монтажа канализации, где чаще всего применяются специальные фасонные трубопроводы. Для соединения «в раструб» нужно, чтобы наконечник одной трубы имел меньший диаметр. Если это не предусмотрено производителем, можно просто взять обжимную муфту и надеть её на одну из труб. После соединения муфта просто снимается, и трубы плотно прижимаются друг к другу.

В самом начале статьи мы рассмотрели, какая именно полимерная продукция лучше всего подвергается обработке. Чаще всего сваривают полиэтиленовые трубы и изделия из ПВХ. Для этого используются специальные аппараты – они могут быть как ручными, так и предназначенными для стационарной установки. Чтобы воспользоваться этим способом, достаточно зафиксировать концы двух труб в специальных креплениях аппарата. Дорогостоящая техника может оснащаться дополнительными модулями – например, установкой для фланцевания.

В качестве соединительного материала для трубопроводов может использоваться высокопрочный полимерный клей. Трубы плотно прижимаются друг к другу, фиксируются в таком положении и обрабатываются специальным составом. Чаще всего он представляет собой многокомпонентный акриловый или эпоксидный пластик, который приобретает свои свойства и затвердевает под воздействием кислорода и влаги, которые всегда содержатся в атмосферном воздухе. После застывания клей образует соединение, прочность которого не меньше, чем у сварочного шва.

Следующий способ подходит исключительно для пластиковой гофры – его крайне редко применяют при соединении нержавеющих труб. Его особенность заключается в том, что между двумя участками устанавливается специальный соединитель для гофрированной трубы – прямая труба, уголок, тройник, крестовина. Трубы могут привариваться или приклеиваться к нему в зависимости от их разновидности. Особой разновидностью крепления фитингами является применение сварных муфт, которые отличаются от описанных выше разъёмных соединений только фиксацией путём термической обработки.

Соединение гофрированных труб пвх между собой изолентой. Как соединить гофру?

Здравствуйте, уважаемые посетители сайта elektrik-l.ru. Сегодня хотелось бы поговорить о том, как соединить гофру ?

Гофрированная труба (или как обычно говорят – гофра) очень широко используется при монтаже электропроводки в квартире или частном доме. Гофра предназначена для:

· защиты электрических проводов и кабелей от механических воздействий;

· предотвращает попадание влаги;

· дает дополнительную прочность кабелям при усадке здания.

При монтаже электропроводки внутри помещений используется ПВХ гофра, поскольку является негорючей. Перед прокладкой электропроводки необходимо вначале протянуть кабель внутри гофры. Для этого она снабжается специальной тонкой проволокой (протяжкой). Иногда длина линий может быть очень большой, и достигать несколько десятков (и сотен) метров. Тогда протянуть кабель в гофре большой длины является очень серьезной проблемой. В таких случаях приходится использовать несколько кусков гофры. И тут возникает вопрос: «Как соединить гофру между собой?».

Обычно все монтажники и электрики поступают следующим образом: стыкуют куски гофры между собой и обматывают место стыка изолентой. Я и сам порой так поступаю)). Считаю, что этот способ можно использовать как временное соединение гофры.

Соединение гофры изолентой

В последнее время я стараюсь использовать другой способ соединения гофры (правда, если клиент готов это оплатить).

На самом деле существует более надежный и эстетичный способ соединения гофрированных труб – использование специальных соединительных муфт. Муфта представляет собой небольшую пластмассовую трубку, в которую вставляются концы соединяемых гофрированных труб. Данные муфты могут быть различного вида – прямые, угловые (для выполнения поворотов) и тройные (тройник для соединения трех труб).

Соединение гофры с помощью соединительных муфт осуществляется очень просто, для этого не нужно выполнять какие-либо сложные манипуляции: просто вставляются концы гофры в трубку и все.

Вставляем один конец гофры в муфту

Соединение гофры готово

Сердито! Но немного недешево((. По сравнению с использованием изоленты. Правда изоленты порой очень много уходит на эти соединения гофры.

Вот еще несколько фото по соединению гофры, только уже на кабеле.

Надеваем на кабель муфту

Вставляем в гофру трубку

Протаскиваем кабель во вторую гофру

Соединение гофры готово

Вот и все, что хотелось рассказать о соединение гофры.

Видео соединение гофрированных армированных труб FD ARM
