Укладка тротуарной плитки своими руками поэтапно. Процесс укладки тротуарной плитки

Укладка тротуарной плитки своими руками поэтапно. Процесс укладки тротуарной плитки

Чтобы выполнить мощение тротуарной плиткой своими руками необходимо определить участок и его назначение. От назначения зависит и технология укладки. Например, укладка тротуарной плитки под автомобиль требует более высокой подушки из песка и гарцовки с максимально тщательной трамбовкой каждого слоя (трамбуется каждый слой до 5 см). В случае с эксплуатацией площадки под тяжелые внедорожники или грузовые автомобили используется также укладка плитки на слой армированного бетона. Площадка для отдыха, особенно, если она под навесом, такой тщательности работ и количества материалов не потребует.

Далее публикуем последовательность работ по этапам.

Уклон площадки из тротуарной плитки

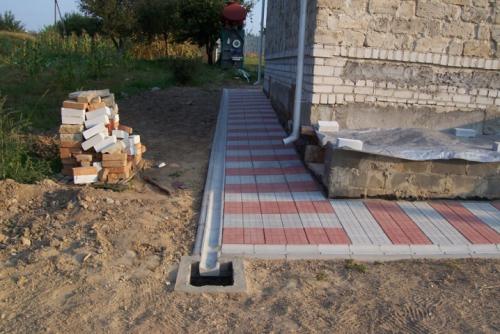

Следует заранее подумать об отводе воды при выпадении осадков. Любая площадка из тротуарной плитки должна иметь небольшой градус для свободного ухода воды в водоотводящий желоб или дренаж. Такой градус уклона выставляется чаще всего при установке бордюров, но подумать об стоит заранее. Чаще всего используется уклон в 10% или 1 см на 1 метр. Минимальный уклон — 5% или 0,5 см на 1 метр, но выдержать такой градус довольно сложно.

Подготовка к укладке

Разметка

Как разметить площадку под укладку тротуарной плитки. Черный — колышки, желтый — шнур.

Как разметить площадку под укладку тротуарной плитки. Черный — колышки, желтый — шнур.

Определяем размеры и направление уклона для водоотвода. Размечаем колышками и шнуровкой периметра.

Укладка тротуарной плитки 50х50 своими руками. Как уложить самодельную тротуарную плитку на даче: пошаговая инструкция

Сделать идеальную садовую дорожку непросто и недешево. Как сэкономить и не прогадать? Рассматриваемый пример сооружения пешеходной тропинки из самодельной плитки основан на использовании упрощенной технологии укладки на песок без применения ограждающих бордюров.

Выбор в пользу изготовления бетонной плитки своими руками уже основан на желании уменьшить расходы. Изделия отлиты, насколько точно получилось найти границу между экономией и качеством – покажет время. Приступаем к укладке тротуарной плитки и делаем садовую дорожку с малыми затратами.

Суть технологии:

Укладка самодельной тротуарной плитки своими руками

Классическое мощение брусчаткой подразумевает выемку значительного пласта почвы, устройство утрамбованного основания и обрамление периметра бордюрами. В определенных ситуациях допустимо сделать проще и обойтись без трудоемких операций.

Когда можно не снимать существующий слой грунта:

• Отсутствует густая растительность.
• Это песок, щебень или земля в уплотненном состоянии.
• Уровень поверхности соответствует высотным отметкам будущего тротуарного покрытия.
• Нет проблем с грунтовыми водами.

Бордюры допускается не ставить, если:

• Дорожка предназначена для пешего передвижения.
• Выравнивающая подсыпка будет в пределах 50–80 мм.

Какая тротуарная плитка подходит для упрощенной укладки:

• Толщиной – от 35 мм.
• Шириной – от 100 мм.

Как вариант, более мелкая брусчатка подойдет для заполнения внутренней части дорожки.

Цены на тротуарную плитку

Тротуарная плитка

Инструменты и материалы

Для укладки своими силами тротуарной плитки понадобится:

1. Садовая тачка;
2. Ведро;
3. Лопаты – штыковая и совковая;
4. Мастерок;
5. Уровень строительный;
6. Рулетка;
7. Металлические колышки;
8. Упругая бечевка;
9. Молоток слесарный;
10. Ножницы;
11. Резиновая киянка;
12. Болгарка и диск по камню;
13. Лейка или шланг с распылителем;
14. Веник.

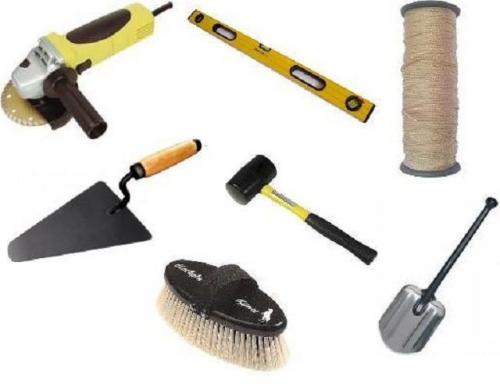

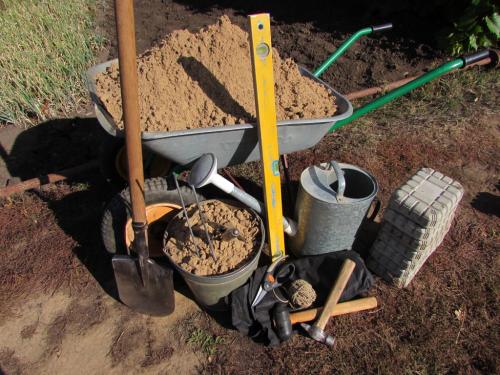

Необходимые инструменты для укладки тротуарной плитки

Также при работе используют воду из бочки или из водопроводной линии. Рассчитываемое количество песка зависит от покрываемой площади и толщины выравнивающего слоя. В среднем одной тачки (6–7 ведер) хватает на устройство тропинки длиной около 2 м при её ширине в 60 см и толщине песчаной подушки 3–5 см, включая финишную засыпку швов.

С целью предотвращения вымывания песка из-под плитки в структуре дорожки применяют геотекстиль . Без нетканого материала могут «поплыть» плитки и полезть сорняки. Конечно, со временем растительность будет появляться и в верхнем слое, но с ней легче бороться – неглубокие корни запросто удаляются при ручной прополке.

Подготовка основания для дорожки

Перед укладкой определяем высоту расположения тротуарного полотна и оцениваем состояние грунта.

Предназначенный для мощения участок представляет собой утоптанную за многие годы тропинку, отсыпанную строительным мусором и слегка заросшую по бокам. Дорожка приподнята над окружающей поверхностью, вода с неё скатывается. Высота насыпи нас устраивает, как и ширина. Закрывать тротуарное полотно планируется самодельной бетонной плиткой размерами 45х140х210 мм.

Проанализировав состояние грунта и материал для мощения, делаем вывод – укладку дорожки реально выполнить по упрощенной технологии.

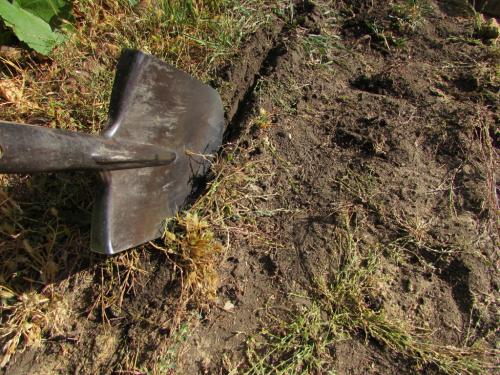

Прикинув будущие контуры тропинки, подрезаем штыковой лопатой верхний слой грунта на несколько сантиметров.

Выемка слоя почвы

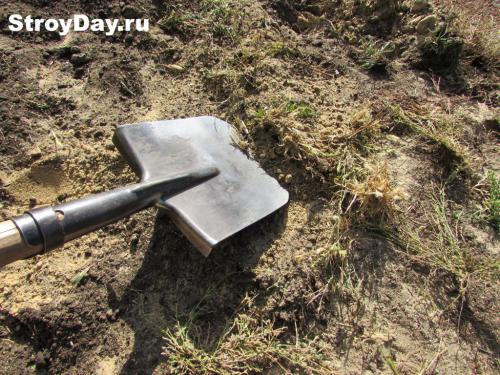

Удаляем с поверхности редкую траву и выступающие более 10 мм камни, выдергиваем корни.

Снятие остатков растительности

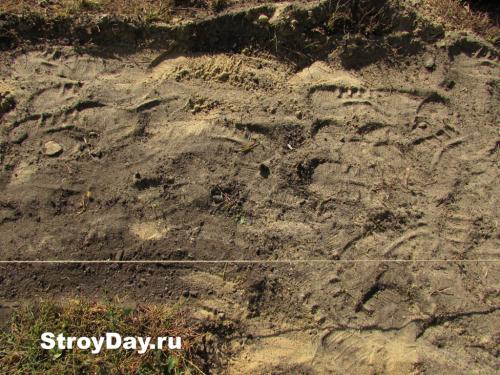

Втыкаем лопату неглубоко, стараясь не нарушать утрамбованный пласт. В итоге получаем неглубокую траншею.

Подготовленная траншея

Устройство выравнивающего слоя

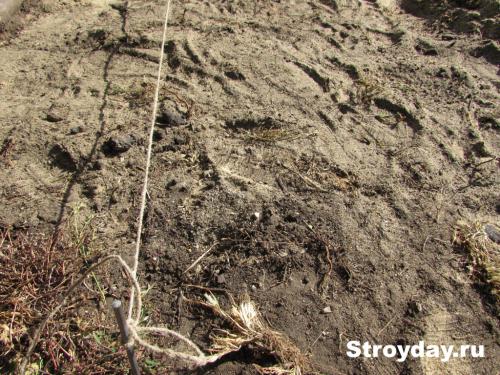

Определяем границу дорожки и забиваем молотком колья. Привязываем бечевку на расстоянии 70–90 мм от земли, одновременно выставляя её не по горизонтали, а соответственно планируемому уклону дорожки.

Разметка контура тропинки

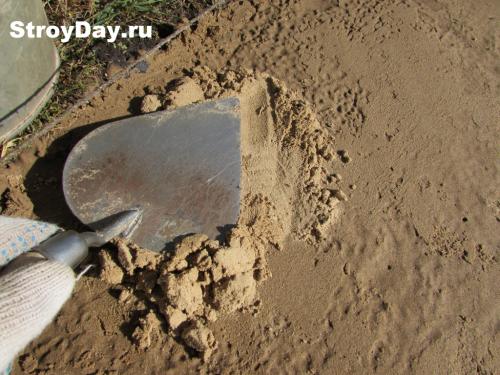

Заполняем траншею слоем песка толщиной в 20–30 мм, разгребая его штыковой лопатой.

Засыпка траншеи песком

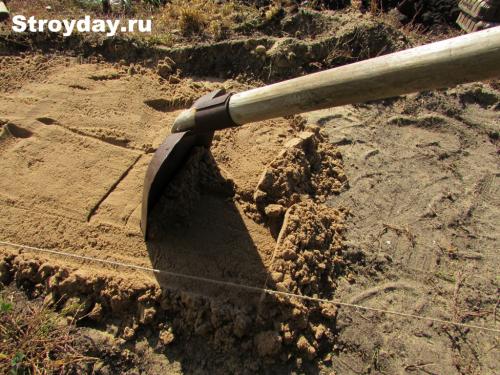

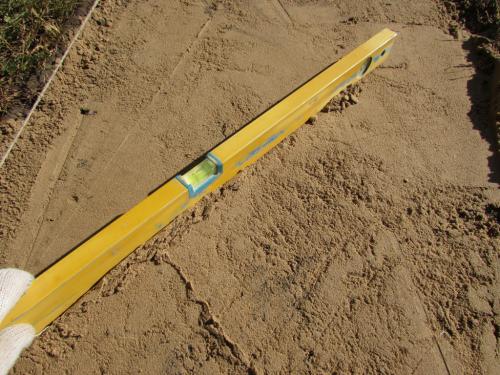

Разравниваем насыпь, ориентируясь по шпагату и по пузырьковому уровню. Особой точности пока не надо, главное – создать ровное основание без ям и бугорков.

Разглаживание выравнивающего слоя

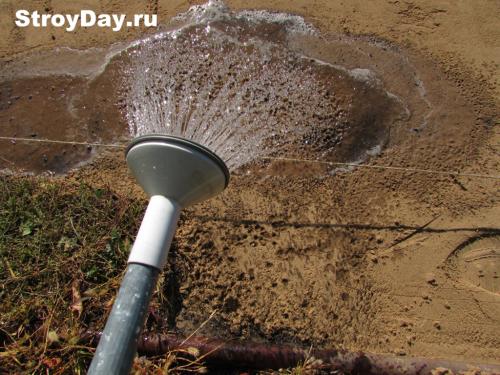

Проливаем песок водой из лейки до момента образования на поверхности лужиц.

Орошение песчаного слоя

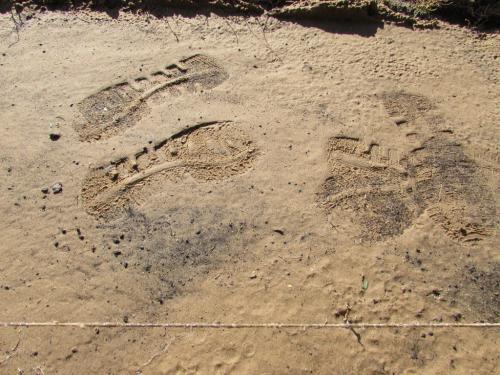

Степень готовности насыпи проверяем, походив по поверхности. На хорошо уплотненной песчаной поверхности остаются лишь неглубокие следы от ботинок.

Качественно пролитое основание

При необходимости добавляем песок, заполняя образовавшиеся впадины.

Заделка углублений

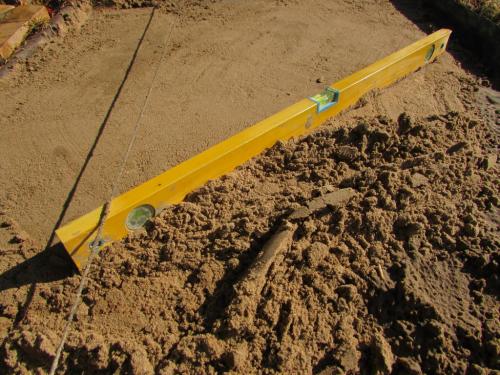

Снова работаем уровнем как правилом, вытягивая и сгребая излишки «к себе».

Укладка тротуарной плитки на грунт. Бетонное

Класть бетон напрямик, на грунт противопоказано. Должны быть как минимум три слоя: геотекстиль, 5 см песка и 5-7 см щебня. Все слои тщательно трамбуют при помощи передвижного электротрамбовочного станка либо утаптывают. Возможно привлечение и трамбующей спецмашины – катка, иного трамбователя на колёсах (или гусеницах), которое используют автодорожники.

Укладка (заливка) бетона без нижнего слоя щебня может привести к ускоренному разрушению из-за пучения грунта, чья глубина, в зависимости от региона, колеблется в России от 60 до 220 см, а песок с щебнем нивелируют его морозное движение, набухание.

Ситуация зависит от того, насколько пучинист сам грунт, однако песчано-гравийная подушка (ПГП) обязательно нужна. Можно засыпать её и из ПГС (песчано-гравийной смеси). Далее сделайте следующее.

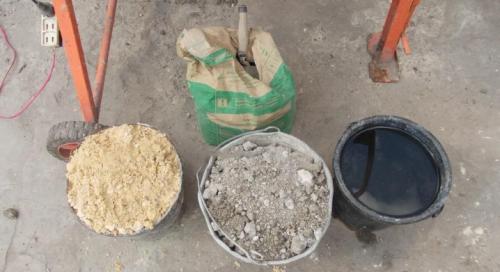

• Приготовьте бетон в пропорции «песок-цемент-вода», характерной для марки М-400 (1:4 в соотношении «цемент-песок»). Не экономьте на цементе – безупречно сделанная основа простоит без особого растрескивания и каких-либо признаков расползания, раскола не менее 35 лет. Большие партии бетона удобно делать на бетономешалке. Если у вас нет такого устройства, и вы не хотите возиться с перевозкой на тачке (или переносом вёдрами), можно заказать машину с бетономесом (до нескольких кубометров готового (товарного) бетона.

• Постелите на ПГП полиэтилен и залейте свежеприготовленный бетон, тут же распределяя, разравнивая его. Слой залитого бетона может достигать 15 см. Ещё большую прочность можно получить, поместив в это пространство перед заливкой бетона «вязаный» или сварной металлокаркас (самосборная решётка) из арматуры «10-ки» или «12-ки» класса А3 (А-400). В будущем это даст возможность занять часть двора под капитальную пристройку (потребуется изменение проекта дома, усадьбы). Каркасную решётку перед заливкой поднимают на 5 см над ПГП.

Дождавшись, когда бетон затвердеет, начните его регулярно поливать. Срок набора максимальной прочности – месяц.

Источник: https://domastroevo.ru/novosti/ukladka-trotuarnoy-plitki-na-suhuyu-smes-tehnologiya-ukladki-trotuarnoi-plitki-na-suhuyu

Укладка тротуарной плитки на отсев. Преимущества и недостатки отсева для тротуарной плитки

Задумываясь о том, можно ли класть тротуарную плитку на отсев, нужно тщательно изучить свойства материала и сферы применения. Отсев для тротуарной плитки идеален – он не просто позволяет ровно выложить слой и утрамбовать его, но и эффективно заполняет швы между отдельными плитками. Материал демонстрирует хорошую проницаемость, влагу в себе не держит, не размывается дождем и не проседает под воздействием погодных факторов.

Мелкофракционный отсев поставляется фасованным в тару по 25-50 килограммов либо россыпью в нужном объеме, что дает возможность организовать удобную доставку материала в любых количествах на маленькие и большие объекты.

Основные преимущества укладки тротуарной плитки на отсев:

• Невысокая стоимость
• Идеально ровный слой плитки
• Хорошие дренирующие свойства – отсев используется в котловане для покрытия и дренажа
• Стойкость к различным воздействиям

Основным недостатком отсева для тротуарной плитки является риск его намокания. Чтобы избежать проблем и превращения отсева в кашу, необходимо правильно трамбовать материал на этапе укладки плитки по возможности с использованием специальной техники.

Если планируется укладывать плитку на отсев в условиях влажной почвы или свежей насыпи, желательно подсыпать крупнофракционный щебень и проложить геотекстиль.

Подробно изучать вопрос о том, какой отсев лучше для тротуарной плитки, нецелесообразно: практически все виды отсева демонстрируют свойства, близкие свойствам песка. Поэтому выбирать можно любой тип материала, ориентируясь на стоимость и ассортимент. Чтобы понизить стоимость проводимых работ рекомендуют выбирать отсев гравийной или гранитной пород.

Технология укладки тротуарной плитки. Что подразумевает технология укладки тротуарной плитки по ГОСТу

Если речь идет о технологии укладки тротуарной плитки своими руками и для себя, то составлять нормативную документацию и согласовывать ее в контролирующих органах, конечно, не потребуется. Но в случае промышленных объемов, в рамках дорожного и городского строительства методика мощения тротуарной плиткой регламентируется в соответствии с ГОСТом 17608-91.

В первую очередь необходимо разработать проектно-сметную документацию: схемы и технологические карты производимых работ, скалькулировать объемы материалов, трудовые ресурсы, время работы механизмов и транспорта, а на их основе рассчитать общие нормативные затраты на строительство согласно смете.

До укладки покрытия на облагораживаемой территории, в соответствии с технологией, должны быть проведены следующие обязательные процедуры: планировка и геодезическая разбивка поверхности, контроль качества тротуарной плитки по ГОСТу 17608-91, обеспечение доступности строительных материалов, инструмента, оборудования и необходимой строительной техники на участке работ.

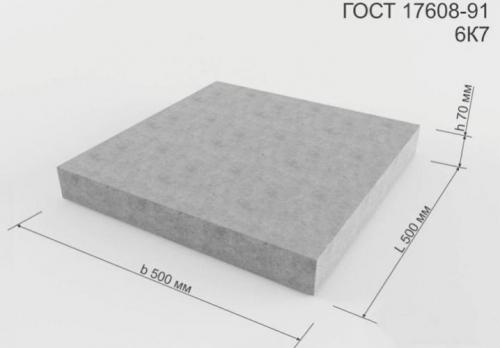

ГОСТом 17608-91, СНиП Ш-8-76 и Ш-10-75, инструкциями ВСН-50-79 и ВСН-26-76, а также ТУ 400-1-190-79 устанавливаются и подробно регламентируются все операции в рамках методики укладки тротуарной плитки при обустройстве тротуаров, сопряженных с проезжей частью.

Порядок выполнения работ:

Формирование углублений в грунте для размещения бордюров.

Установка поребрика по всему периметру будущей тротуарной площади.

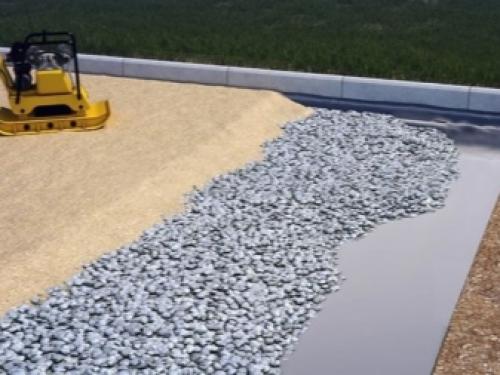

Засыпка и разравнивание основания под укладку плитки (это может быть щебень или иные сыпучие материалы в несколько слоев, а также бетон) для водоотлива и распределения нагрузки на поверхность.

Создание подстилающего слоя (подушки), как правило, из песка, чтобы выровнять площадку.

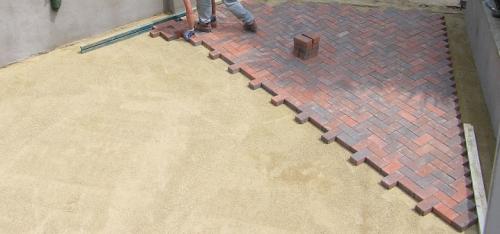

Мощение самой тротуарной плиткой.

Наполнение швов между брусчаткой.

В соответствии с технологией, укладка тротуарной плитки вдоль дорожного полотна производится уже после полного обустройства покрытия дороги и бордюрных камней вдоль нее. Если бордюр устанавливается без использования спецтехники, то рабочие должны быть снабжены специальными захватами.

Стройматериалы для обустройства подушки и подстилающего слоя при выгрузке из транспорта необходимо равномерно распределить по всей поверхности, где будет произведена укладка тротуарной плитки, после чего тщательно разровнять и уплотнить их. Последнее рекомендуется делать с помощью спецтехники или ручного инструмента: самоходных и ручных катков, трамбующих виброплит, малогабаритных ручных трамбовок.

Технологией укладки данного вида покрытия предусматривается возможность ручного мощения элементами тротуарной плитки, если длина любой из сторон не превышает 60 сантиметров. Мощение производится поперек будущей дорожки, ряд за рядом. Если границы укладки не обозначены бордюрными камнями, то их следует отметить, вбив клинья по углам облагораживаемой территории и натянув по периметру веревку. В соответствии с ней производят подгонку граней крайних элементов покрытия.

ГОСТом, описывающим технологию укладки бетонной тротуарной плитки и плитки из других материалов заводского или самостоятельного изготовления, установлен допустимый зазор между отдельными соседними элементами шириной в 0,5-0,8 сантиметра. Чтобы не допустить отклонений, можно использовать специальные маячки или распорки. После укладки тротуарной брусчатки промежутки необходимо наполнить смесью из песка и цемента в пропорции один к трем.

Вертикальное выравнивание отдельных плиток при мощении относительно общего уровня покрытия производится киянкой или иным деревянным ударным инструментом, исключающим повреждение материала. Выступы или углубления каждого элемента должны быть в пределах двух миллиметров от уровня полотна.

Подготовительные земельные работы, мощение и трамбовку подушки и подстилающего слоя нужно, в соответствии с технологией, осуществлять при плюсовых температурах. То же самое относится к методике укладки тротуарной плитки на бетонное основание: для его правильного схватывания необходимо обеспечить температуру выше нуля и исключить попадание влаги, накрыв поверхность водонепроницаемым материалом.

Сам процесс мощения и наполнения межплиточных швов не должны происходить во время выпадения осадков или при сверхнизких отрицательных температурах (ниже 15 градусов мороза).

Укладка тротуарной плитки 30х30 своими руками. Инструменты и материалы для работы

Перед началом проведения работ необходимо подготовить все для этого необходимое — рабочий инвентарь и материалы.

Инструменты, необходимые для укладки тротуарной плитки

• Из инструментов будут необходимы:

— Лопаты — штыковая и совковая для выемки грунта.

— Грабли для разравнивания сыпучих строительных материалов.

— Деревянные колья или штыри из отрезков арматуры, а также бечевка (шнур) для разметки территории.

— Резиновый молоток для выравнивания плитки и бордюров.

— Строительный уровень и рулетка.

— Щетка или веник для распределения песка поверх уложенной плитки.

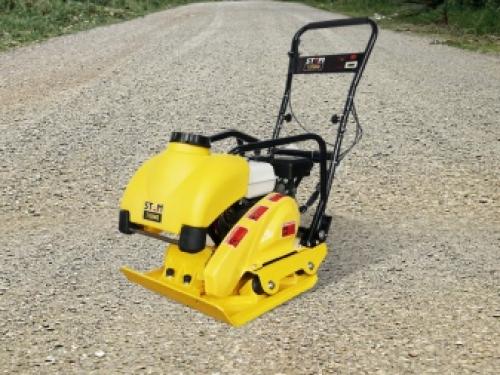

— Трамбовка ручная или механическая, в зависимости от размеров облагораживаемой площади.

— Длинная ровная труба или направляющие для разравнивания песка, если плитка будет укладываться без цементно-песчаной смеси.

— Шлифмашинка с диском для резки камня. Без нее не обойтись тех случаях , если придется резать тротуарные блоки.

а) Саму тротуарную плитку. Она может быть изготовлена по разным технологиям и из различных материалов. Соответственно, несколько отличаются и ее характеристики. Некоторые основные свойства разных видов тротуарной плитки – в прилагаемой таблице:

Эксплуатационные качества	Полимерная плитка	Бетонная вибролитая	Бетонная вибропрессованная
Средняя плотность в кг/ м³	1650-1800	2320-2400	2200-2400
Водопоглощение массы	0.15	4-4,5	5,5-6,5
Прочность при сжатии, МПа	17-18	40-50	40
Прочность при сгибе, МПа	17-25	6-7	5-5,5
Морозоустойчивость, циклы	Более 500	300-400	200-300
Истираемость, г/кв. см	0,05-0,1	0,3-0,4	0,5-0,7

Кроме этого, при покупке тротуарной плитки необходимо учитывать и другие моменты, которые важны для надежности и эстетичности будущих дорожек и площадок. Например, для участка, который не будет испытывать больших нагрузок, вполне подойдет , имеющая толщину до 60 мм. Если же предполагается, что на замащиваемую территорию будет заезжать машина, то необходимо выбирать брусчатку, имеющую толщину 60 и более миллиметров.

Одновременно, конечно, хозяева должны определиться с конфигурацией плитки, ее расцветкой и т.п . Разные типы и оттенки блоков позволяют выкладывать мозаичные рисунки, поэтому, если есть желание не ограничиваться простым «серым» мощением, то следует продумать заранее узор и, соответственно, количество плиток той или иной расцветки и формы. Возможно, что в этом поможет таблица с некоторыми популярными моделями тротуарной плитки, приведенная ниже:

Плитка в кладке	Наименование изделия	Габаритные размеры в мм	Масса в кг	Кол-во шт. в 1 м²	Вид отдельной плитки
		L	B	H
	3.Ф.6 «Волна»	240	120	60	3.6	40
	3.Ф.8 «Волна»	240	120	80	4.66	40
	1.П.4 «Прямоугольник»	197	97	40	1.9	50
	1.П.6 «Прямоугольник»	197	97	40	1.9	50
	1.П.8 «Прямоугольник»	197	97	40	1.9	50
	1.К.6 «Квадрат»	197	197	60	5.43	25
	1.К.6 «Уголок»	197	197/97	60	4.05	34

На что еще нужно обратить особое внимание, выбирая плитку, кроме указанных выше характеристик? Существуют критерии оценки тротуарных блоков, проверенные практически:

— Качество плитки можно определить, не заглядывая в характеристики, ударив один блок о другой – если послышится глухой звук, то в смесь для изготовления брусчатки добавлено слишком много воды . Если же звук при ударе получится звенящим, то плитка изготовлена согласно технологи и и и меет высокое качество.

— Если приглянулась брусчатка, имеющая очень яркий цвет, но ее стоимость достаточно низкая, то, скорее всего, применены красящие пигменты низкого качества, которые, во-первых , нестойкие сами по себе, а во-вторых —   значительно снижают прочностные качества плитки.

Очень важно покупать плитку из одной партии изготовления, потому что в иначе блоки могут отличаться не только по размеру и цвету, но и по составу смеси, из которой их изготовили.

Как и все строительные материалы, тротуарную плитку нужно приобретать с «резервом», из расчета на 15% больше, чем площадь предполагаемого мощения. Запасные блоки будут необходимы при случайном бое, обнаружении брака, порчи и неизбежных отходах во время резки.

б ) Бордюры для ограждения мощеной площадки.

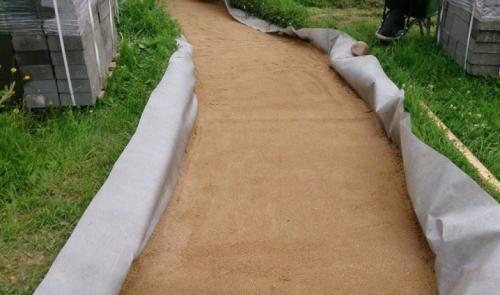

в) Геотекстиль, размер которого должен превышать площадь кладки на 200 ÷ 250 мм с каждой стороны, для того, чтобы он находил на стенки углублений для укладки слоев .

д) Баллончик с краской яркого цвета. Им удобно делать предварительную разметку, не прилагая усилий. Краску можно заменить известью, которую рассыпают, обозначая края будущей дорожки или площадки.

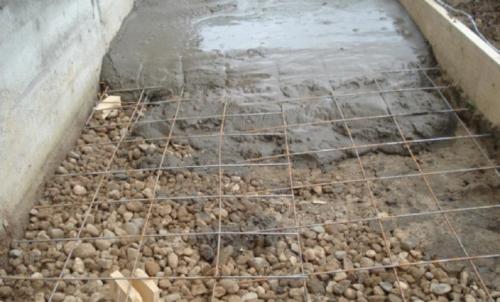

е) Арматурную решетку для бетонирования площадки. Она нужна далеко не всегда — потребуется лишь в том случае, если основу под кладкунеобходимо будет упрочнить.

Подготови в в се необходимое, можно переходить к разметочным работам на участке.

Укладка тротуарной плитки на неровную поверхность. Основные требования

Монтируемый под тротуарную плитку пирог может быть разным. Опора должна быть качественной, иначе кладка со временем может поплыть. Чтобы плиты не заваливались друг на друга, необходимо соблюдать ряд требований, предъявляемых к основаниям. Поверхность под укладку должна быть ровной, устойчивой, прочной, долговечной, заглубленной в землю. Кроме того, она должна быть гидроизолированной.

Для начала стоит продумать устройство дренажной подушки. Она будет отводить накапливающуюся влагу, предупреждая разрушение элементов мощения. Это слой дренажного материала, который кладут на подготовленное и утрамбованное дно.

Чтобы снизу не поступала вода, необходимо провести гидроизоляцию.

Необходимо предусмотреть отвод воды, поступающей на покрытие при выпадении обильных осадков. Устройство водостока обычно выполняют путем создания стоковой канавки под уклоном. Чтобы сделать ровное покрытие с идентичными швами, придется выравнивать каждый слой подушки.

Основание под тротуарную плитку должно исключать смещение элементов облицовки вне зависимости от уровня нагрузки. Чтобы обустроить тротуарные дорожки по всем правилам, следует воспользоваться ГОСТ 17608-91, СНиП Ш-8-76, СНиП Ш-10-75, инструкциями BCH-50-79, ТУ 400-1-190-79.

Структура устройства сборных тротуаров под брусчатку состоит из нескольких элементов:

• подстилающий слой;
• основание;
• плиточное покрытие.

Что касается укладки на старое основание, то этот вопрос решается по-разному. Если это плитка, то оценивается ее состояние. В идеале нужно класть брусчатку на только что смонтированный пирог.

Желательно убирать старый настил, поскольку он может стать причиной деформации и преждевременного разрушения облицовки.

Укладка тротуарной плитки на бетонное основание. Когда на улице необходима укладка плитки для тротуара на бетонное покрытие

Желание обустроить тропинки, парковки, зоны отдыха или автомобильные площадки из брусчатки оправдывается не только эстетическими функциями, но и практическими. Традиционный вариант мощения предусматривает укладку изделий на песчаную или сухую смесь, состоящую из 1/5 цемента и песка.

Но подобная технология не подходит для участков с нестабильной почвой, поэтому мастера отдают предпочтение более надежным решением. Одним из них является укладка тротуарной плитки на бетон.

Она востребована в таких случаях:

1. Грунты, которые подвергаются усадке. К ним относятся составы с небольшим расчетным сопротивлением (пылеватый песок, торф и насыпь).
2. Пучинистая почва — может привести к разрушению покрытия из-за неравномерного вспучивания.

Еще мастерам приходится самостоятельно оформлять такие элементы, как напольное покрытие в гараже или сарае, отмостки, стяжки, садовые дорожки и другие. Проводить демонтаж бетонного основания нецелесообразно, поскольку оно является прочным.

При выполнении укладки полимерпесчаной плитки необходимо обращать внимание на следующие нюансы:

1. Степень пучения почвы. Если отмостка или бетонная дорожка эксплуатируется в течение нескольких лет и не была повреждена, можно уверенно проводить мощение. Однако при заливке новой стяжки есть вероятность, что в промерзающем слое будут оставаться глинистые примеси.
2. Влага. Стяжка и бордюры по бокам выглядят, как жесткий корпус, а дождевые стоки могут частично проникать внутрь конструкции. Чтобы избежать вспучивания, следует обустроить эффективную дренажную систему по наружному периметру и утеплить отмостку экструдированным пенополистиролом.
