Из чего состоит Задвижка. Корпус задвижки

Корпус задвижки состоит из основной части (самого корпуса) и крышки. Корпус задвижки устанавливается в трубопроводную магистраль. Крышка же предназначена для крепления и управления перемещением запорного элемента. По материалу корпусных деталей задвижки делятся на стальные и чугунные.

Чугунные задвижки

Чугунные задвижки применяются в трубопроводных системах, которые работают при небольших динамических нагрузках и малых температурах. Область применения чугунных задвижек - это в основном системы трубопроводов горячей и холодной воды, канализации. Для дополнительной антикоррозийной защиты задвижек на корпус наносится специальное эпоксидное покрытие.

Чугунные задвижки изготавливают из следующих видов чугуна:

серый (СЧ) - представляет собой сплав железа с углеродом с волокнистыми включениями графита. Серый чугун обладает хорошими литейными свойствами;

ковкий (КЧ) - обладает мягкостью, хрупкостью, пластичностью, стойкостью к химическому растрескиванию металла;

высокопрочный (ВЧ) - отличается износостойкостью, повышенными механическими свойствами по сравнению с другими видами чугуна. В состав высокопрочного чугуна входят графитовые включения сфероидальной формы;

белый чугун — применяется как основа для изготовления ковкого чугуна.

Корпуса чугунных задвижек изготавливаются при помощи метода литья.

Стальные задвижки

Задвижки из стали устанавливаются на трубопроводы и эксплуатируются в гораздо более суровом и резком климате, чем чугунные. Стальные задвижки очень устойчивы к воздействию на них агрессивных и высокоагрессивных рабочих сред, транспортируемых по трубопроводу. Также в зависимости от марки стали характеризуются морозоустойчивостью, жаропрочностью и жаростойкостью. Стальные задвижки изготавливают из следующих марок стали:

ст. 20 - сталь улучшенной прочности, используется для работы с паром критической температуры, обладает повышенной твердостью;

09Г2С ‒ марка стали, которая позволяет эксплуатировать арматуру в холодных и умеренно-холодных климатических условиях, устойчива к заморозкам, не подвержена температурным деформациям;

12х18н10т ‒ коррозионностойкая сталь (нержавейка), выдерживает температуру агрессивных сред до +350⁰C;

20юч ‒ используется при транспортировке высокоагрессивных, опасных и токсичных рабочих сред.

Устройство задвижки чугунной. Из чего состоит Задвижка?

Главные конструктивные элементы арматуры:

корпус;
крышка;
затвор;
резьбовая пара (шпиндель и гайка);
сальниковое уплотнение;
маховик (или другой управляющий элемент).

Устройство задвижки очень простое. Ее основу составляют корпус и крышка – именно они образуют полость, по которой движется рабочая среда. В полости арматуры находится затвор и (у части задвижек) механизм, обеспечивающий его передвижение, – резьбовая пара. Запирающий элемент движется перпендикулярно оси потока: опускаясь, он перекрывает просвет трубы, а поднимаясь, открывает. Механизм передвижения максимально простой – при вращении маховика вращается шток (шпиндель), который связан с запирающим элементом напрямую или через гайку. Вращательные движения маховика преобразуются в поступательные движения затвора.

Для герметичного перекрывания потока в корпусе задвижки обычно предусмотрены седла с уплотнительными поверхностями. Когда затвор опускается, он плотно примыкает к седлам, не позволяя среде проходить через полость задвижки. У корпуса также есть два конца для присоединения к патрубкам трубопровода. Они могут быть оснащены фланцами, резьбой или фаской для приварки. В месте выхода штока наружу находится сальник, который предотвращает утечку среды из задвижки.

Маховик – самый простой и распространенный орган управления задвижкой. На трубопроводах больших диаметров, где для перемещения затвора необходимо серьезное усилие, используются дополнительные устройства – механические редукторы, электро-, гидро- и пневмоприводы.

Для изготовления корпусных деталей задвижек чаще всего используется:

чугун;
сталь (легированная или нержавеющая).

Затвор, как правило, изготавливают из стали, которая лучше переносит работу в потоке среды. От материального исполнения арматуры зависит возможность ее применения с различными средами – неагрессивными или агрессивными, холодными или перегретыми. При этом задвижки (за редкими исключениями) используются только для полного перекрывания трубопровода и не подходят для регулировки потока. Если затвор оставить в полуоткрытом положении, он деформируется под давлением среды, что приведет к заклиниванию арматуры.

Типы задвижек

Общий принцип работы задвижек сходный – затвор, отсекающий поток среды, движется перпендикулярно этому потоку. Но существует несколько типов арматуры, которые отличаются конструкцией запирающего элемента и расположением резьбовой пары. Различают такие типы задвижек:

Клиновые (с жестким, двухдисковым или упругим клином).
Параллельные.
Шиберные.
Шланговые.

В зависимости от расположения ходового узла задвижки подразделяют на два типа:

с выдвижным шпинделем;
с невыдвижным шпинделем.

Устройство клиновых задвижек

В такой арматуре затвором выступает клин, а седла в корпусе расположены под углом. При закрывании задвижки клин опускается в пространство между седлами и плотно прилегает к ним, обеспечивая высокую герметичность перекрывания. Клин может иметь разную конструкцию:

Жесткий клин – металлическая пластина, сужающаяся книзу. Для надежного и герметичного перекрывания потока при изготовлении задвижки жесткий клин очень точно подгоняют под форму седел. Такой затвор очень прочный, но из-за своей жесткости может заклинивать при колебаниях температуры или давления среды. Кроме того, уплотнительные поверхности здесь довольно быстро изнашиваются.
Двухдисковый клин представляет собой более сложное устройство – он состоит из двух плоских дисков. Диски жестко скреплены между собой под тем же углом, под которым расположены седла в корпусе. В таких задвижках нет необходимости в идеальной подгонке клина под седла, так как элементы затвора способны частично «самоустанавливаться» во время его опускания. Эта особенность обеспечивает и повышенную герметичность перекрывания. Также задвижки с двухдисковым клином меньше подвержены заклиниванию и износу уплотнительных поверхностей.
Упругий клин состоит из дисков, скрепленных не жестко, а посредством упругого элемента. У такого затвора более простая конструкция, чем у двухдискового, но и возможности «самоустановки» меньше. При этом упругий клин также прощает некоторые погрешности при подгонке седел, он проще в изготовлении, чем жесткий затвор.

Виды задвижек. Разновидности задвижек

Задвижек , принципиальное устройство которых одинаковое, различаются между собой материалами деталей, составными частями, способами монтажа.

1. Технология изготовления корпуса. Арматура бывает сварная, литая, кованная либо штампованная, а также комбинированная. Последняя изготавливается с применением сварки из штампованных и кованных конструкционных элементов.

2. Варианты уплотнения. Разделение ведется на изделия графитоармированные, жидкометаллические, сальниковые, сильфонные. У моделей сальникового типа шпиндель (или шток) уплотняется относительно перекачиваемой среды набивкой или пропитанной маслом прокладкой, прижатой накидной гайкой. При сильфонном уплотнении герметичность обеспечивается упругими гофрооболочками из синтетики и металла.

3. Тип привода. Задвижки бывают ручные, электрические, гидравлические, пневматические. У ручных усилие передается через маховик и резьбовой шпиндель. У электрических перемещение затвора выполняется штоком, играющим роль якоря электрической катушки. Гидравлические модели работают за счет давления жидкости на шток, который расположен в закрытом цилиндре. У пневматических принцип работы той же, только вместо воды используется сжатый воздух.

Рис.2. Разные типы приводов задвижек

1. Варианты присоединения к трубопроводу. Разделение ведется на арматуру фланцевую, муфтовую, приварную. У первой на двух противоположных горизонтальных концах расположены фланцы с отверстиями. Они присоединяются к таким же ответным деталями трубопровода болтами, шайбами, гайками. Муфтовая применяются на задвижках , условный проход которых не превышает DN 50. У патрубков приварной арматуры устроены гладкие концы. Они крепятся к трубам аргонодуговой сваркой.

Разные марки задвижек также различаются типом усилия, которое передается к затвору. У изделий с механическим или электрическим управлением шпиндель, обладающий резьбой, передвигается благодаря вращательному воздействию маховика. У арматуры, которая управляется гидравлическим либо пневматическим приводом, цилиндрический шток движется после передачи ему поступательного усилия.

Устройство задвижки с электроприводом. Принцип работы и устройство

Этот тип устройств может эксплуатироваться с разной рабочей средой — жидкостями, газом, маслом, нефтью и нефтепродуктами. При подборе задвижки следует учитывать условия ее эксплуатации — материал основных элементов должен обладать коррозионной устойчивостью к рабочей среде, агрегат — выдерживать давление среды и т. п.

Некоторые задвижки, оснащенные электрическим приводом, позволяют механизму работать не только в конечных, но и в промежуточных положениях. Все изделия оснащаются корпусом, крышкой и специальным кольцевым уплотнением, защищающим устройство от протекания.

Электроприводные задвижки выполняют функции запорной арматуры — они перекрывают поток рабочей среды, функционируют в трех режимах:

Наладочном, применяемом после монтажа задвижки или ремонта. В этом случае на устройство последовательно подаются команды. Электропривод «запоминает» их для дальнейшего использования. Наладка осуществляется в ручном режиме при крайних положениях затвора.
Автоматическом, в котором электрический привод настроен на изменение параметров потока рабочей среды. Датчики фиксируют изменения характеристик и подают сигнал на схему. Происходит замыкание контактов, затвор закрывается.
Дистанционном. В этом случае работа электрического привода контролируется с помощью пульта ДУ оператором в ручном режиме.

Особенности работы автоматического режима

Электрический привод позволяет использовать устройство в автоматическом режиме. Для его включения нужно переключить выключатель 1ПУ в положение «Автомат», а также передвинуть тумблер ВК в положение «включить». При этом выключатель 1ВБ должен быть выключен, а 2ВБ — включен.

Команды на схему подаются в зависимости от размеров характеристик с помощью замыкания контактов 1РК и 2РК. Происходит включение реле 1РЛ или 2РЛ, соответственно, а магнитные пускатели получают посланную команду на полное открытие или закрытие задвижки. Контроль команд осуществляется включением ламп ЛО, ЛЗ.

В схеме имеется специальный переключатель коррекции момента, возможно включение термовыключателя для защиты системы от перегрева. Такие изделия также оснащаются системой автосброса.

Особенности наладочного режима

Этот режим необходим для проверки работы системы после монтажа или ремонта. Для его включения нужно повернуть тумблер 1ВБ в положение «включить» и подать питание, включив тумблер АВ. Для проверки работы электрического двигателя нужно нажать кнопку 4КУ. Если задвижка открылась, то все в порядке. Кнопка 5КУ закрывает задвижку.

Подача команды 4КУ замыкает контакт ПО1 и размыкает ПО2. Это нужно для избегания отправки ложного сигнала. Затем ПО3 замыкает три силовых выключателя, а по достижении заслонкой крайнего положения срабатывает специальный ограничитель.

Типы задвижек и их устройство. Что такое задвижки: назначение и основные конструктивные элементы

Задвижкой называют вид трубопроводной арматуры, предназначенной для перекрытия или регулирования потока вещества, проходящего по магистрали. Они могут работать в среде с газообразными, сыпучими, жидкими веществами различной вязкости и химической активности.

Основными конструктивными элементами в системе задвижки любой конструкции являются:

Корпус. Состоит из основной части и крышки, первая помещается непосредственно в магистраль, а вторая служит для крепления и управления перемещением запорного элемента. Корпус выполняют из металла: стальных сплавов, нержавейки, латуни, алюминия, ковкого чугуна, последний покрывают антикоррозионными слюдосодержащими красками или эпоксидными грунтовками.
Запор. Элемент (заслонка) имеет конструктивное исполнение в виде металлического клина, шибера, диска или гибкой трубы из эластичных материалов, для повышения герметичности металл иногда покрывают резиной (эластомер). При перемещении узел плотно входит в профильное седло, расположенное в корпусе, и герметично перекрывает канал.
Приводная система. Предназначена для управления перемещением заслонки в узле, представлена механическими конструкциями в виде маховика, перемещающегося на выдвижном или стационарном штоке, также используются пневматический, электрический и гидравлический приводы.

Источник: https://postroivsesam.info/novosti/konstrukciya-klinovoy-flancevoy-zadvizhki-tehnicheskie-harakteristiki

Как выглядит открытая Задвижка. Принцип действия

Задвижка предназначена для остановки потока вещества в магистрали. Основная подвижная деталь – затвор, расположенный перпендикулярно оси потока.

Задвижки монтируются в трубопроводы, по которым обращаются :

вода;
пар;
газ;
нефтепродукты;
химические вещества.

При помощи штурвала (1) и ходовой гайки (2) приводится в движение шпиндель (6), закрепленный Т-образным способом с затвором (9). Вращение гайки передается шпинделю, который, посредством вращательно-поступательного движения, открывает/закрывает затвор.

На разрезе справа видно, что затвор и часть шпинделя находится непосредственно в рабочем пространстве, контактируя с веществом, циркулирующем в трубе. Чтобы не допустить выхода вещества в окружающую среду, подвижная часть герметично изолирована при помощи откидных болтов сальника (4).

Сам сальник комплектуется набивкой, плотно намотанной на гладкую часть шпинделя (шток), являющуюся уплотнителем. Кроме этого, уплотнитель помещается в специальную проточку фланцевого соединения крышки (5) и корпуса (7).

Для фиксации задвижки используются присоединительные фланцы (8), которые также уплотняются при помощи прокладки – паронита.

На рис. 2 изображена стальная клиновая задвижка с выдвижным шпинделем. При вращении штурвала, шпиндель выдвигается вверх, открывая затвор, для полноценного вывода которого в устройстве предусмотрен бугельный узел (3). Высота этого узла выполняется не менее чем 1 диаметр условного прохода.

Устройство задвижки. Конструкция и принцип действия

В зависимости от технических характеристик механизмы отличаются затвором, размещением ходового узла, типом привода и способом крепления к водопроводным системам.

Основное отличие запорных устройств – это характер движения шпинделя. По этому параметру они делятся на 2 категории:

С выдвижным шпинделем. При вращении маховика он перемещается вверх и часть штока выходит из корпуса наружу.
С динамичным невыдвижным валом. Они меньших размеров и широко используются для транспортировки жидкостей в водопроводных системах.

Конструкция задвижки состоит из затвора, выполненного в форме клина или диска, перемещающегося вдоль седла корпуса перпендикулярно водяному потоку.

Устройства могут быть:

Полнопроходными. Размер посадочного места для затвора соответствует диаметру подключенного трубопровода.
Суженными. Седло меньше условного прохода магистрали, это ограничивает рабочий ход штока и уменьшает длину задвижки.

В зависимости от конфигурации запорного элемента и схемы расположения уплотнительных деталей задвижки делятся на:

Клиновые. Запирающий механизм состоит из двух металлических дисков, расположенных под углом относительно горизонтальной оси. Во время вращения шпинделя кольца опускаются и за счет размещенных между ними распорных клиньев прижимаются к седлу.
Параллельные. Тарельчатые детали расположены параллельно друг другу. В нижнем положении диски отсекают поток жидкости, а в крайнем верхнем – полностью открывают ее движение.

Конструкция задвижки.

На запуск мощных задвижек вручную уходит много сил и времени, поэтому чаще применяют приборы с электромеханическим приводом, который устанавливается вместо маховика.

Для управления запорной арматурой, установленной в труднодоступных местах (под водой, в глубоких колодцах и т.п.), используют вспомогательные колонки. Вращательное усилие передается шпинделю с помощью штанги-вилки, установленной в вентиль задвижки.

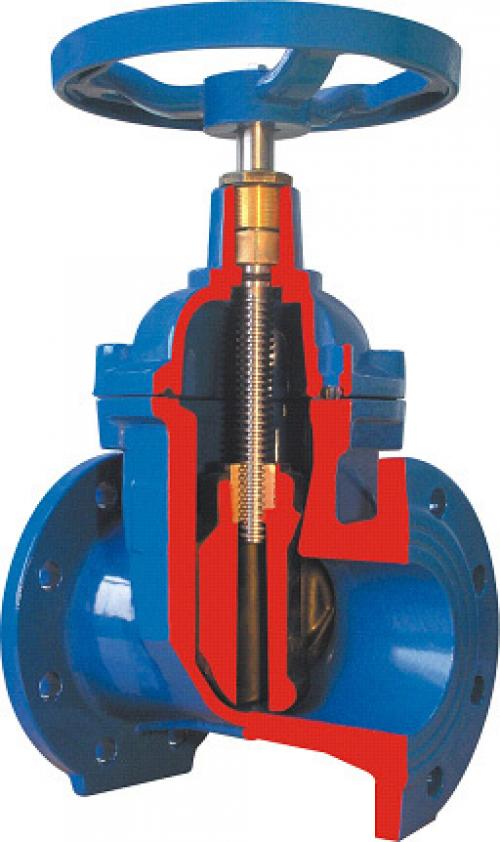

Задвижка открыта или закрыта. Задвижка с поднимающимся штоком VS Задвижка с поднимающимся штоком

Задвижка является своего рода клапаном для подключения и отключения среды, но не подходит для регулирования. По сравнению с другими клапанами, задвижки имеют более широкий спектр комбинированного применения для давления, рабочей жидкости, расчетного давления и температуры. В соответствии с положением винта штока, задвижка можно разделить на задвижки с поднимающимся штоком и задвижку с не поднимающимся штоком (NRS).

Стержневая гайка для открытого задвижки находится на крышке. Вращение штока гайки приводит в движение штоки вверх и вниз при открытии или закрытии задвижки. Он открывает и закрывает диск, соединенный со штоком, поднимая или опуская нить между маховиком и штоком, и полностью открытое положение не нарушает поток. Эта конструкция благоприятна для смазывания штока клапана и широко используется. Клин имеет резиновое покрытие и не используется в качестве обратного клапана и регулировки расхода.

Преимущества, недостатки, поднимающиеся задвижки:

Легко открывать и закрывать.
Малое сопротивление жидкости, уплотнение поверхности при средней эрозии и эрозии.
Средний поток не ограничен, нет турбулентности, нет снижения давления.
Уплотнительная поверхность легко подвергается эрозии и царапинам, сложна в обслуживании.
Большая структура требует больше места и длительного открытия.

Невыпадающий шток означает наружный шток, также называемый задвижкой с поворотным штоком или клиновым затвором с глухим штоком. В клапане NRS шток поворачивается, чтобы открывать и закрывать затвор, но шток не двигается вверх или вниз при повороте. По мере того как шток поворачивается, он перемещается в или из клапана, что также перемещает затвор для открытия или уплотнения клапана.

Преимущества и недостатки невозвратной задвижки:

Невыпадающие клапаны штока занимают меньше места, идеально подходит для задвижек с ограниченным пространством. Как правило, индикатор открытия-закрытия должен быть установлен, чтобы указать степень открытия-закрытия.
Невыполнение смазки резьбы штока приведет к средней эрозии и легкому повреждению.

В чем разница между задвижкой с поднимающимся штоком и задвижкой с не поднимающимся штоком?

Внешний вид: Задвижка подъемного штока видна по внешнему виду, закрыт клапан или открыт. Ведущий винт виден, в то время как не поднимающийся задвижка штока не может.
Подъемный винт подъемного штока с фланцевым затвором открыт снаружи, гайка, цепляющаяся за маховик, фиксируется (вращение не осевое), вращение винта и затвора только относительное движение без относительного осевого смещения диска и штока вверх и вниз все вместе. Подъемный винт неприводного фланцевого затвора только вращается и не двигается вверх и вниз.
