Как сделать теплый пол от отопления. Процесс установки водяного теплого пола

Как сделать теплый пол от отопления. Процесс установки водяного теплого пола

Первым этапом в решении задачи, как сделать теплые полы от водяного отопления, является составление проекта. Необходимо нарисовать план помещения с указанием размеров отдельных комнат и расположения стояков. Около стояка, к которому будет выполняться подключение, следует поместить коллекторный узел. С одной стороны к этому устройству подключается центральное отопление, а с другой – трубы системы «теплый пол».

В коллекторном узле имеется датчик температуры, который позволяет контролировать нагревание теплоносителя. Также в устройстве может быть вентиль или клапан, с помощью которого устанавливается определенная температура для каждого контура.

Система водяного теплого пола требует обязательного смешивания горячей воды подающей трубы с холодной из обратного трубопровода. Это происходит в коллекторном узле, который дополнительно называют смесительным узлом. Объясняется это тем, что иногда на подаче может быть достаточно высокая температура, при которой находиться на полу не совсем комфортно. Прибор в смесительном узле, контролирующий температуру теплоносителя, дает сигнал о необходимости добавления холодной воды.

Для безупречной и эффективной работы системы водяного теплого пола необходим монтаж циркуляционного насоса. Он предназначен для обеспечения определенной скорости воды по контуру теплого пола.

Следующим шагом будет выбор типа труб для водяной системы теплого пола. Для этой цели используются трубы из металлопластика или сшитого полиэтилена. Однако последнее время отмечается популярность гофрированных нержавеющих труб. Этот материал характеризуется гибкостью, надежностью и сравнительно низкой стоимостью, ниже, чем цена металлопластиковых изделий. Кроме того трубы имеют долгий эксплуатационный срок и пока не имеют подделок. Единственным недостатком гофрированной трубы можно назвать высокое сопротивление потоку теплоносителя из-за ребристой поверхности.

Также важно определиться со способом укладки труб водяного контура. Популярными считаются два метода: «улитка» и «змейка». Проще укладывать трубы змейкой, но улитка равномернее прогревает поверхность пола, отсутствует чередование теплой и холодной зоны.

Диаметр труб для водяного теплого пола и их длина имеют не меньшее значение. В большинстве случаев используется труба сечением 16 мм, что касается протяженности контура, то здесь за основу берется норматив 4-5 метров для обогрева одного квадрата площади.

Трубы следует укладывать по предварительно составленной схеме, в противном случае может ничего не получиться. Даже простую змейку достаточно сложно укладывать на небольшой площади, где располагается не более трех контуров. В этом случае протяженность каждого контура составляет около 30 м, причем оба конца должны подключаться к коллекторному узлу. Читайте также: " Как сделать пирог теплого водяного пола ".

Что нужно для теплого пола водяного. Трубы для устройства тёплого пола

Для устройства водяного тёплого пола в квартирах и коттеджах наиболее распространёнными являются трубы на основе структурированного (сшитого) полиэтилена РЕХ. В этом материале длинные цепочки макромолекул обычного полиэтилена «сшиты» между собой поперечными связями, что придаёт пластику повышенную прочность и термостойкость. В зависимости от метода сшивки трубы подразделяются на РЕХа (пероксидный метод), РЕХb (органосиланидный метод) и РЕХс (радиационный метод).

Наиболее удобны в монтаже металлополимерные трубы композиции PEX-AL-PEX, в которых между слоями сшитого полиэтилена заключён слой алюминиевой фольги. Благодаря алюминию труба сохраняет приданную ей форму, меньше подвержена температурным деформациям и на 100 % защищена от диффузии кислорода в теплоноситель. Напомним, что наличие кислорода в теплоносителе приводит к коррозии металлических деталей системы.

Не меньшей популярностью при устройстве тёплых полов пользуются также трубы PEX-EVOH, в которых роль барьерного слоя от проникновения кислорода выполняет тонкий слой этиленвинилгликоля (EVOH). Трубы из полиэтилена повышенной термостойкости PE-RT дешевле труб PEX-AL-PEX и PEX-EVOH, однако термостойкость таких труб ниже, так как этот материал занимает промежуточное положение между обычным и сшитым полиэтиленом.

Физических поперечных связей между макромолекулами полимера в нём нет, а их взаимное сцепление обеспечивается наличием боковых октеновых ветвей (эффект липучки). Трубы из PEX-EVOH и PE-RT не сохраняют приданную им форму, поэтому при раскладке петель тёплого пола их надо немедленно надёжно фиксировать. В номенклатуре VALTEC присутствуютвсех перечисленных типов ( табл. 1 ).

Штраф за теплый пол от отопления. Теплый пол в квартире от горячей воды. Бюрократические преграды: почему нельзя установить теплый пол в квартире самовольно?

Для того, чтобы установить теплый пол в квартире от центрального отопления, владельцу потребуется получить соответствующее разрешение от компетентных органов.

Без этого документа, разумеется, провести монтаж можно, однако такая система будет считаться незаконной, и при её обнаружении владельцу грозит крупный штраф.

Подобное условие имеет под собой веские основания:

• Прочность покрытий. Пол в каждой квартире рассчитан на определенную нагрузку. Если теплый пол в квартире – водяной, то из-за толстого поверхностного слоя системы перекрытия могут просесть или же начать представлять угрозу для жителей.
• Передача тепла. Так как теплый пол от центральной системы берет воду из общего стояка, то есть риск, что подача будет нарушена и тепло будет не доходить в полной мере до соседей.
• Нарушение напора в стояке. Так или иначе, но теплый пол меняет напор воды, делая его слабее. За счет этого могут возникать определенные трудности.

Водяной теплый пол в квартире закон относит в категории перепланировки, поэтому при обнаружении нелегального подключения владельцу грозит не только оплата по затраченной на обогрев энергии, но и штраф за незаконную перепланировку помещения.

Теплые полы в новостройке

Несмотря на все трудности, получить такое разрешение все же можно. Проще всего будет тем, что живет на первых этажах с верхней подачей тепла и обитателям последнего этажа с нижней подачей. С точки зрения коммунальных служб, теплый пол от отопления в квартире не нанесет ущербу отопительному процессу и теплоотдаче, если вода до него дойдет последним.

Законность обустройство теплых полов в квартире гарантирует отсутствие проблем с проверяющими службами и крупных штрафов. Как вариант – можно перейти на автономное или полуавтономное отопление. В таком случае единственное, о чем следует побеспокоиться – теплоизоляция, чтобы у соседей снизу не нагревались потолки.

Источник: https://doma-otido.ru/novosti/teplyy-pol-v-kvartire-ot-goryachey-vody-osobennosti-vodyanogo-teplogo-pola

Как сделать теплый пол от отопления в частном доме. Подключение водяного теплого пола к основной системе отопления

Итак, с первым вопросом установки теплого пола в частном доме мы разобрались – как ни крути, а придется пол переделывать, вкладывая в это дело немалые деньги. А как же быть с разводкой труб по дому? Не переживайте, рушить еще и стены не придется – в частном доме без проблем можно запитать систему от стояка основного отопления.

В квартирах реализовать подобное намного сложнее, так как приходится согласовывать действия с теплосетями

В квартирах этот вопрос так легко не решается, так как для подключения требуется согласования с теплосетями. При запуске системы в работу вы заберете определенное количество тепла, и его недополучат другие жители вашего подъезда. Если в квартире нет индивидуального отопления, то ответ из служб будет всегда отрицательным. В качестве альтернативы вы можете использовать электрические теплые полы.

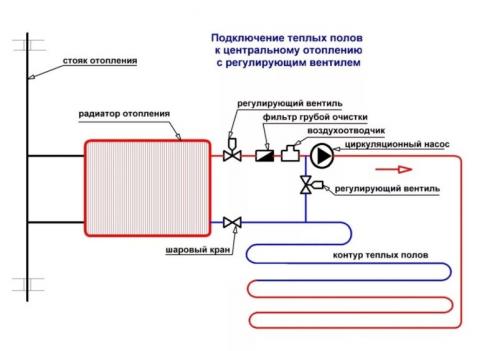

Схема врезки теплого пола в отопительную магистраль

Чтобы оборудование работало нормально, нужно обеспечить два обязательных условия.

1. Вода в трубах не должна нагреваться сильнее 55-ти градусов по Цельсию . Такой перегрев чреват повреждением напольного покрытия и выделением токсичных веществ из недорогих материалов ( ламината , линолеума ). По перегретому полу босиком будет ходить неприятно.
2. Обеспечить нужно потребный расход тепла , иначе на радиаторах температура снизится и никакого изменения в уровне обогрева вы не получите – только перераспределение его в помещении.

Подключить теплый пол можно несколькими способами.

Прямое подсоединение

Самый простой и примитивный способ – прямое подсоединение выводов теплого пола к радиатору отопления. Первый конец подключается к подаче, а второй на обратку. Приемлемого обогрева пола таким способом вы добьетесь только при соблюдении таких моментов.

Водяной пол подключен последовательно с радиатором

1. Общий котел, греющий воду, должен уметь в автоматическом режиме поддерживать температуру воды в системе. Если такой функции у него нет, отрегулировать нагрев будет проблематично.
2. Общая площадь обогреваемого помещения не должна быть больше 10 квадратов.
3. В систему ставится мощный насос, который обеспечит хорошую циркуляцию теплоносителя.

Замена или совмещение

Применять такое подключение не советуем по причине следующих недостатков.

1. Вода всегда двигается по пути наименьшего сопротивления. Этот путь пролегает через центральную магистраль, то есть основные трубы и радиаторы. По извилистым путям теплого пола жидкость будет двигаться с меньшей скоростью, что будет приводить к снижению температуры.
2. При увеличении температуры в системе, полы могут прогреваться больше положенного.

Некоторые горе-мастера подключают контур теплого пола к обратке, причем в разрыв. Делать так никогда не стоит. Да, вода потечет через контур, только вот расход теплоносителя существенно уменьшается. Хуже греют и пол, и радиаторы.

Подключение теплого пола через клапан

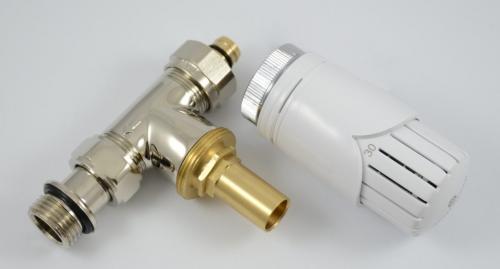

Правильным решением в такой ситуации будет подключение контура обогрева пола через клапан-терморегулятор РТЛ. Устанавливается такой он на обратке от батареи, после чего выполняется его точная настройка.

Источник: https://domastroevo.ru/novosti/teplyy-pol-ot-otopleniya-kak-podklyuchit-teplyy-pol-k-otopleniyu-v-chastnom-dome-9-shem

Как сделать теплый пол без отопления. Теплые полы в доме без долбления и поднятия пола

Купив старое жилье, мы, конечно же, начали нескончаемый ремонт. Интересным решением и опытом был теплый пол под паркет\ламинат\винил.Чтобы не ковырять отбойником 130 м² и не опускать и без того низкие потолки, мы остановились на инфракрасном пленочном поле. Но, увы, в сети очень много плохих отзывов, мол не работает, не греет достаточно. Мы пошли на этот эксперимент, решив, что сделаем все точно по технологии. Много общались, переписывались с производителем — компанией «Ebeco», чтобы сделать все правильно и по технологии.

1. Началось все с утеплителя. Нельзя класть абы какой, вообще нельзя класть утеплитель с фольгой! Нельзя класть другой, но такой же толстый. Можно только от производителя. От «Ebeco». Он не особо дороже, но он правильный и рассчитанный именно на работу пленочного пола. Кстати, изолятор очень нежный, по нему ходить нельзя =( Портится. Поэтому нужно ходить по досочкам паркета\ламината. Плиты изолятора скрепляются между собой специальным, фирменным скотчем. Мы их выложили по всему полу. Толщина изолятора 6 мм.
2. Впрочем штрабить то все-таки пришлось. Но совсем немножко. Термодатчик должен быть уложен в пол. И утеплитель по штрабе нужно вырезать.
3. Дальше сам пол. Вот такая пленочка в рулоне. Нарезается по пунктиру. Раскладывается и приклеивается к полу тем же специальным скотчем. Медь — проводник тока, ее задевать вроде бы нельзя. Пленку нельзя укладывать под мебель! Отступ от стен и мебели — 15 см!

Пленочный пол, подготовлен для работы электрика Медные кончики с одной стороны заклеиваются специальными зелеными кружками изолятора. Они тоже идут в наборе. А с другой стороны последовательно соединяются полотна пленки при помощи специальных контактов и проводов. Под контактами изолятор вырезается, кусочки 3 на 4 см больше контактов. Контакты закусывают медные полоски, с другой стороны к ним крепятся провода По поводу проводов хочу сказать: провода подходят только от производителя!Казалось бы на фото они одинаковые, но! Те, что от производителя — многожильные и с двойной изоляцией, магазинные — одножильные и с одинарной изоляцией. А диаметр одинаковый! И цвет тоже =)Может поэтому у кого-то и не греет пол… Провода размотанные — от производителя, в мотках из магазина Нам пол подключают вместо снятой батареи, к тем же проводам. Пол потребляет меньше энергии, чем батарея — электрический конвектор. Так что пол будет явно экономичнее.Поверх пленки излучающей кладется пленка изоляционная, строительная, не состаривающаяся. У нас ее на гидроизоляцию крыш используют тоже. Толстая пленка, не фирменная, слава богу =)А вот поверх уже можно класть ламинат толщиной не менее 6 мм!Паркет 1,5 см подошел бы идеально! Но дети… эх…У нас 5 мм винил. 5 мм мало. Производитель порекомендовал положить «черновой пол из дерева». Подойдет как фанера, так и дешевый ламинат. То же касается и линолеума и ковролина. Нужен черновой деревянный пол толщиной не менее 6 мм.Мы взяли дешевый ламинат. Вот так у нас выложен контур мебели, поверх уже лежит пленка и черновой ламинат. Провод на стене — раньше висела батарея, теперь туда запитают обогрев пола
Итого, пол у нас поднимется ровно на 5 мм винила, потому как остальной пол — старый сантиметровый паркет. В комнате раньше лежал ламинат на доисторическом ковролине…Как будет греть — узнаем через 2 недели, когда придут электрики и  подключат нашу мозаику к сети =)Производитель обещает нагрев пола до +40ºC.А пока мы оценили — простоту укладки (мы все сделали со свекровью =)  пока муж в командировке)!Провода вот только не подключали и не штрабили =)Большое количество технических нюансов (как всегда не прописанных в инструкции) предоставляют кучу возможностей ошибиться. Увы, надо пытать производителя по любому поводу. Также нужен специальный инструмент для соединения контактов. Его нужно приобрести отдельно.Ну и подъем пола незначительный абсолютно.Ну а по ценнику… 500 евро набор на 12 м² (только пленки, 27 м при ширине 43 см; помним, что под мебель нельзя класть). В наборе и термодатчик, и контрольная панель управления, и провода с контактами для подключения. Дешевле это или дороже других полов… не знаю. С работой по расковыриванию пола так точно дешевле!Вот так легко и без подвига мы станем обладателями теплых полов в квартире и избавимся наконец от конвекторов, украшающих все наши стены (по всему жилью висят 15! конвекторных батарей! Дорого, некрасиво и воняет, когда пыль осенью прогорает) =)Но это секрет!
