Заглушка проходная для труб: что это такое и как она работает

Заглушка проходная для труб: что это такое и как она работает

Временная заглушка выполняет несколько функций. Во-первых, она позволяет временно остановить поток вещества для выполнения необходимых операций. Например, при запуске нового трубопровода или замене участка трубы требуется закрыть поток вещества, чтобы избежать потери или утечки вещества во время работ. Во-вторых, заглушка обеспечивает безопасность работников, предотвращая возможность контакта с опасными или вредными веществами. Она также позволяет контролировать и регулировать давление в трубопроводе.

Обычно временная заглушка трубопровода представляет собой специализированное устройство, которое устанавливается на конец или в середину трубопровода. Она может иметь различные конструкции в зависимости от типа и диаметра трубы, а также свойства перекачиваемого вещества. Временные заглушки могут быть выполнены из различных материалов, таких как металл, пластик или резина, и иметь разную степень прочности и герметичности.

Кроме того, временная заглушка трубопровода может иметь дополнительные элементы, такие как клапаны, манометры и регуляторы давления, которые позволяют более точно контролировать и управлять потоком вещества.

Использование временной заглушки трубопровода требует определенных знаний и навыков. Важно правильно выбрать заглушку в зависимости от условий эксплуатации и требований процесса. Кроме того, заглушка должна быть правильно установлена и правильно используема, чтобы избежать аварийных ситуаций и обеспечить безопасность работы.

Связанные вопросы и ответы:

Что такое заглушка проходная для труб

Фланцевая заглушка является элементом трубопроводной магистрали, который предназначен для постоянного или временного перекрытия потока рабочей среды, транспортируемой по трубопроводу. Также фланцевые заглушки используются для полного или временного отключения определенных участков трубопроводной магистрали.

Сфера применения фланцевых заглушек довольно широка. Они применяются в трубопроводных системах на предприятиях различных отраслей промышленности. В таких как нефтяной, химической, газовой отрасли, а также на трубопроводных магистралях жилищно-коммунальной сферы.

Форма фланцевой заглушки полностью повторяют форму стального фланца : его исполнение, тип уплотнительной поверхности. Такое свойство необходимо для создания герметичного соединения заглушки с трубопроводом. Разница между фланцем и заглушкой фланцевой состоит в отсутствии сквозного проходного отверстия в центре заглушки. Поэтому фланцевую заглушку также называют - глухой фланец.

Глухие фланцы устанавливают на конце трубопровода или на отдельных его участках, которые необходимо исключить из процесса транспортировки рабочей среды. Поэтому, по геометрическим размерам, материалу, диапазону рабочей температуры и давления, заглушка должна полностью соответствовать сопрягаемому фланцу, который устанавливается на необходимый участок трубопровода. Фланцевую заглушку прикладывают к фланцу, для герметичности соединения между ними вставляют прокладку и затем стягивают с помощью болтов или шпилек по окружности. Прокладки для герметизации соединения используют в основном из резины, фторопласта, паронита.

Марки стали фланцевых заглушек

Материал для изготовления фланцевых заглушек подбирается в зависимости от назначения, области применения и рабочей среды трубопровода. Для производства заглушек используют несколько марок стали:

Ст 20 (конструкционная углеродсодержащая сталь);

Ст 09Г2С (конструкционная низколегированная сталь);

12Х18Н10Т (конструкционная криогенная сталь);

10Х17Н13М2Т (коррозионно-стойкая сталь);

15Х5М (легированная жаропрочная сталь).

Производство, способы изготовления, сферу применения, конструкцию, геометрические размеры и другие технические характеристики фланцевых заглушек регламентируют альбом типовых конструкций АТК 24.200.02-90 и ГОСТ 12836-67.

Варианты исполнения фланцевых заглушек

Существует пять видов типовых конструкций фланцевых заглушек. Они отличаются между собой исполнением присоединительных и уплотнительных поверхностей. В альбоме типовых конструкций АТК 24.200.02-90 приведен подробный перечень технических характеристик фланцевых заглушек различного типа исполнения.

• Исполнение 1 - с соединительным выступом

применяется в диапазоне условного рабочего давления 0,6–4,0 МПа

• Исполнение 2 - с выступом

используется в диапазоне условного рабочего давления 0,6–6,3 МПа

• Исполнение 3 – с шипом

монтируется на трубопроводах с условным рабочим давлением 0,6–6,3 МПа

• Исполнение 4 – под овальную прокладку

рассчитаны на рабочее давление в диапазоне 6,3–16,0 МПа

• Исполнение 5 – с впадиной

применяется в диапазоне условного рабочего давления 0,6–4,0 МПа

Поворотные заглушки

К отдельному типу стальных заглушек относятся поворотные заглушки. По – другому: очковая заглушка, реверсивная заглушка, обтюратор. Применяется данный вид заглушек для временного перекрытия движения потока рабочей среды на определенных участках трубопроводной магистрали.

Из каких материалов изготавливаются заглушки проходные для труб

Пластмассовые заглушки для труб используются для канализации и водопроводных сетей. Защищая внутреннюю полость открытого торца трубы от попадания влаги и мусора, они предотвращают появление многих проблем и продлевают срок службы трубопроводов.Вообще основная задача заглушек – это герметизация отверстия на конце трубы. Конечно, вместо использования заглушки можно заварить трубопровод или убрать незадействованный участок, но такой способ будет более трудоемким и затратным. Отлично герметизируют торец трубы пластиковые заглушки. Такие изделия используются в системах разного назначения, которые эксплуатируются в условиях невысоких температур.При монтаже дополнительной сантехники или при устранении засоров заглушка для труб ПНД (трубы из полиэтилена низкого давления) является самым эффективным решением. При отсутствии давления в системе трубопровода она может быть использована в качестве лючка для обслуживания. Для этого стояк оборудуется специальными заглушками, с помощью которых обеспечивается доступ к внутренней части трубы для ее очистки от загрязнений. Чаще всего устанавливают заглушку полиэтиленовую для труб. Металлические заглушки для круглых труб обладают теми же свойствами, что и пластиковые. Стальные изделия могут монтироваться на трубную продукцию всех типов. Сечение металлических заглушек колеблется от 3,2 до 102 см. Благодаря прочности и надежности они выдерживают скачки давления, их можно использовать в системах с высокой температурой среды.Металлические заглушки на трубы выпускаются в виде эллипса, пластины или фланца. Изделия под эллипс производят из нержавейки. Они применяются для систем трубопровода в фармакологии, химической и пищевой отраслях, так как сталь способна противостоять воздействию агрессивных сред.Фланцевая заглушка обладает теми же свойствами, поэтому может применяться в схожих сферах. Плоские заглушки тоже могут монтироваться в трубопроводной системе при условии, что в процессе эксплуатации температура теплоносителя не будет превышать 80 градусов. В продаже изделия представлены диаметром от 5,7 до 102 см.Для изготовления заглушек используют нержавейку или легированную сталь. В некоторых случаях применяется высокопрочная низколегированная сталь.Металлические заглушки для труб с круглым сечением обладают некоторыми преимуществами:

• сопротивляемость повышенному давлению, температурным перепадам и воздействию агрессивных сред;
• гарантия надежности соединения при сложных эксплуатационных условиях;
• возможность проведения демонтажных работ, независимо от погодных условий.

Хромированный металл . Этот вид заглушек относится к дорогому сегменту изделий, поскольку не подвергается коррозии и может служить элементом декора. Хромированную металлическую заглушку часто применяют на трубах для забора. Резиновые заглушки для труб служат в качестве защиты от мусора. Как запирающий элемент они не подходят из-за технических показателей (пластичность материала не позволяет им прочно крепиться и удерживать теплоноситель).

Виды заглушек проходных для труб: какие бывают

Какие признаки положены в основу деления на виды заглушающей трубопроводной арматуры.

1. Конструкция:
   эллиптические;
   плоские;
   фланцевые;
   межфланцевые.
2. Способ присоединения заглушки к трубе:
   при помощи сварки;
   путём попарного соединения фланцев;
   прикручивание по наружной или внутренней резьбе.
3. Место установки:
   наружные;
   внутренние.

Эллиптические, плоские, фланцевые элементы монтируют на концевом участке труб инженерных систем замкнутого типа для полной блокировки потока, а поворотные нужны для временного перекрытия движения сред, их размещают по ходу линии трубопровода.

Какими конструктивными особенностями обладает заглушка трубопровода:

• Эллиптическая в разрезе напоминает эллипс с отбортованными торцами. Бесшовное выпуклое изделие повышенной прочности выдерживает нагрузки до 16 МПа, а сварное ‒ не более 2.5 МПа. Приварное металлоизделие ставится для постоянного перекрытия.
• Фланцевая повторяет исполнение уплотнительных поверхностей фланцев. Отличие состоит в отсутствии сквозного отверстия, расположенного в центре трубодетали. К плюсам применения относят возможность неоднократного демонтажа и повторной установки, а также использование в качестве крышек ревизий. Для герметизации глухого фланца ставят резиновую или паронитовую прокладку.
• Плоская приварная выглядит как диск с патрубком, на внешней стороне которого иногда располагают рёбра жёсткости. Деталь, предназначенная для установки на теплоэлектростанции выдерживает Рраб до 22 кгс/см2 и температуру до 425°C.
• Межфланцевая состоит из двух связанных дисков: глухого и с центральным отверстием. Другой вариант: круглая пластина с рукояткой. Обтюраторы ставят для проведения технической профилактики и ремонта трубопровода.

Как правильно установить заглушку проходную для труб

Заглушки для труб — это разновидность трубопроводной арматуры , которая служит для обеспечения безопасности эксплуатации и герметичности системы с разным давлением. Изделия устанавливаются на концах с помощью резьбы, уплотнительных элементов, сварки.

Как происходит фиксация заглушек

По типу крепления заглушки бывают нескольких видов:

1. Внутренние заглушки. Элементы вставляются внутрь трубы и фиксируются за счет трения или специальных уплотнительных элементов. Они применяются в системах с малым и средним давлением. Преимущества внутренних заглушек заключаются в простоте монтажа, возможности использования в ограниченных пространствах и широком выборе материалов (пластик, резину и металл).
2. Наружные заглушки. Изделия надеваются на конец трубы и фиксируются с помощью резьбы, фланцев или сварки. Они используются в системах с любым давлением и различными условиями эксплуатации. Преимуществами наружных заглушек являются высокая герметичность, удобство монтажа и демонтажа, большой выбор материалов и конструкций.

Материалы заглушек для трубопроводов

В зависимости от материала, который используют для производства, заглушки делятся на следующие категории:

1. Пластиковые заглушки. Изготавливаются из полиэтилена, полипропилена, ПВХ и других полимеров. Они используются в системах с малым давлением и неагрессивными средами. Достоинствами пластиковых заглушек считаются легкость и простота монтажа, устойчивость к коррозии, низкая стоимость. Также их разрешается использовать в системах питьевого водоснабжения.
2. Резиновые заглушки. Производятся из различных видов резины, включая EPDM, силикон и неопрен. Они применяются в системах с малым и средним давлением. Такие изделия характеризуются высокой эластичностью и уплотняющими свойствами. Они имеют устойчивость к химическим веществам. Применяются в системах с вибрацией и динамическими нагрузками.
3. Чугунные заглушки. Они используются в системах с высоким давлением и агрессивными средами. Детали отличаются высокой прочностью и долговечностью. Преимущества чугунных заглушек: высокая механическая прочность, устойчивость к коррозии и износу, применение в тяжелых условиях эксплуатации.
4. Стальные заглушки. Изготавливаются из углеродистой и нержавеющей стали. Они применяются в системах с любым давлением и различными условиями эксплуатации. Для данных элементов характерны высокая прочность и долговечность, устойчивость к коррозии и температурным перепадам, возможность использования в агрессивных средах.

Какие технические характеристики важны при выборе заглушки проходной для труб

По способу производства и особенностям материала выделяют следующие виды изделий:

Пластиковые заглушки . Они не боятся коррозии, не деформируются, даже при воздействии на них высоких температур. Преимущество их — невысокая стоимость.
• Металлические заглушки. Изготавливают их из стали. Они прочные, долговечные, используются чаще всего для водопроводных или газовых труб. К недостаткам этих изделий можно отнести подверженность коррозии.
• Резиновые заглушки. Защищают трубы от грязи и мусора. Недостаток – не надежны.
• Изделия из хромированного металла. Стоимость их по сравнению с другими аналогами самая высокая. Они не боятся коррозии и имеют привлекательный внешний вид. Используют их в качестве заглушки для забора.

От материала изготовления и зависит область использования фитинга, поэтому при его выборе на этот критерий стоит обращать внимание в первую очередь.

Что касается особенностей конструкции, то можно выделить следующие категории фитингов:

• Пневмозаглушки. Установка происходит с использованием насоса на водопроводные трубы.
• С резьбой. Изготавливают их из металла. Устанавливаются они просто, а соединение получается очень прочным.
• Эллиптические. Устанавливаются на канализационные трубы с помощью сварки.
• Фланцевая заглушка. Фиксируется болтами на обсадных трубах. Изготавливают ее из резины или металла.
• Для перевозки труб устанавливают пластиковые фитинги. Они защищают изделия от повреждений, мусора. Такими же функциями обладают и торцевые заглушки.

В каких сферах применяются заглушки проходные для труб

В данной статье дано подробное описание что такое заглушки для профильных труб, какие есть виды заглушек и их назначение.

Монтаж труб — это не только непосредственное устройство самих труб, но и использование различных комплектующих, в том числе и заглушек для профильных труб . Это элементы прямоугольной, овальной или круглой формы, которые подбираются под диаметр конкретной трубы, и основная задача которых обеспечить герметизацию торцов. Заглушки позволяют предотвратить попадание во внутреннюю часть трубы грязи, пыли, влаги и других посторонних предметов. Особенность профильных труб заключается в том, что их применяют не только для подачи воды или отвода стоков, но и в качестве строительного материала при устройстве различных конструкций и в процессе проведения строительных работ.

На сегодняшний момент можно найти большое количество различных видов заглушек, которые отличаются не только по форме, но и материалам, сферам применения, размерам, вариантам соединения и так далее. Различных заглушек действительно не мало, однако все они выполняют, по сути, одинаковые задачи, это:

• Красивый элемент декора.
• Защита внутренней части трубы от возможной деформации, которые обычно возникают при перевозке и хранении.
• Герметизация труб используемых при устройстве строительных оград.
• Защита труб от попадания внутрь грязи, пыли, влаги и других посторонних предметов.
• Защита внутренней части трубы от коррозии.
• Защита профилированных труб от вандализма, например, когда во внутреннюю часть трубы бросают различный мусор.
• Защита от использования полости труб насекомыми в качестве жилья, например, в ситуации с пчелами или осами.
• Применение заглушек из поливинилхлорида в мебельном производстве позволяет защитить полы от возможного повреждения и так далее.

Как видите, заглушки выполняют множество защитных функции, именно поэтому они до сих под востребованы и пользуются спросом.

Разновидности заглушек

Разнообразие заглушек для профильных труб очень большое, при этом всех их можно классифицировать по нескольким основным параметрам, это: материал изготовления, форма сечения, метод крепления и вид установки. Что касается материала изготовления то заглушки могут быть: стальными, хромированными, полимерными, алюминиевыми, изготовленными из композитов, резиновыми, деревянными и даже тканевыми. Конкретный вид подбирается из условий использования, например, стальные используются на трубах, которые работают под большим давлением, а алюминиевые в условиях наличия агрессивной среды. По форме сечения они могут быть не только круглыми, прямоугольными и овальными, но и многоугольными. По виду установки их классифицируют на заглушки с установкой снаружи (монтируют с наружной части как колпачок для ручки), и устанавливаемые внутри. По методу крепления можно найти заглушки колпачкового, пневматического, несъемного и фланцевого типа. Согласно правилам установки, эти изделия подбираются из того же материала, что и труба.

Какие преимущества использования заглушек проходных для труб

Транспортировочные защитные заглушки прежде всего служат для сохранения эксплуатационных характеристик и внешнего вида трубопроката во время хранения, доставки до места проведения монтажа, выполнения погрузочно-разгрузочных операций. Использование деталей:

• обеспечивает герметичность труб. Наглухо закрытые концы исключают попадание внутрь трубных конструкций пыли, песка, влаги, грязи, мусора, насекомых, мелких животных, посторонних предметов. Благодаря этому уменьшается износ трубопроката, повышается срок его службы:
• дает защиту от неблагоприятных механических воздействий. При возникновении ударных нагрузок, падении трубы в ходе погрузочно-разгрузочных работ наименее защищенными оказываются ее концы. Специальные приспособления на концевых кромках повысят ударопрочность трубопроката. Даже при сильном ударе разрушится не сама труба, а вспомогательная деталь, которую легко поменять на новую:
• защищает трубные конструкции от коррозии. Внутри металлоизделий, а также на их резьбовых соединениях под воздействием повышенной влажности, попадании атмосферных осадков появляется ржавчина. Транспортировочные заглушки не допускают проникновения дождя, снега, влаги и повышают коррозионную стойкость металлического трубопроката.

Кроме повышения безопасности и удобства логистического процесса, защитные пробки также используют:

• при монтаже трубопроводной системы, ее техобслуживании, ремонте. При необходимости с помощью заглушек ограничивается прохождение рабочей среды по трубопроводу:
• в случае аварийной ситуации. При прорыве заглушка позволяет оперативно и легко отрезать место протечки от системы:
• для удобства эксплуатации конструкций, которые сделаны из труб. Пробки герметизируют столбы ворот, ограждений, чтобы внутрь не попадал сор. У внутренних рекламно-выставочных конструкций, мебели заглушки надеваются на металлические ножки столов, стульев, стеллажей. Это дает возможность защитить напольное покрытие от царапин, истирания:
• в качестве декоративных элементов. При использовании труб в ландшафтном дизайне, строительстве малых архитектурных форм, возведении уличных металлоконструкций, пробки надевают на концы труб. Это нивелирует неровности срезов. Дополнительно детали возможно окрасить в различные цвета, нанести рисунок, что придаст эстетичность всей конструкции.

Какие недостатки могут быть у заглушек проходных для труб

Заглушки и пробки являются универсальными элементами, используемыми для временного или постоянного перекрытия трубопроводов, отверстий и соединений. Цель применения — предотвратить утечку жидкостей и газов, а также защитить внутренние поверхности труб от загрязнений.

Основная область применения заглушек — гидравлические системы, где они обеспечивают поддержание герметичности соединений, снижение потерь давления и защиту трубопроводов при проведении ремонтных работ. Гораздо реже заглушки используют в строительстве и сантехнике: для изоляции неиспользуемых трубопроводных участков. Это предотвращает утечку воды и обеспечивает надежность систем водоснабжения и отопления.

В промышленности, связанной с обработкой жидкостей и газов, заглушки выполняют функции герметизации трубопроводов, транспортирующих нефть, газ и химические вещества, исключая попадание загрязняющих частиц и предотвращая несанкционированные выбросы.

На предприятиях пищевой и химической промышленности заглушки применяются в производственных линиях для поддержания чистоты и предотвращения попадания посторонних веществ в системы. В машиностроении и производственном секторе они обеспечивают защиту резьбовых соединений, предотвращают утечки рабочих жидкостей и используются в технологических отверстиях при сборке оборудования. В энергетике и отопительных системах заглушки позволяют перекрывать потоки теплоносителей, повышая эффективность эксплуатации тепловых установок и трубопроводов.

Как выбрать заглушку проходную для труб: основные критерии

Заглушка – это элемент трубопроводных систем, с помощью которого закрывают концевые отверстия труб. Заглушки применяются в трубопроводных системах промышленных предприятий нефтяной, химической, газовой отраслей, а также в трубопроводах жилищно-коммунальной сферы (водо- и газопроводы, канализация и т.д.). Трубопроводные заглушки используют в следующих ситуациях:

для герметизации концевых отверстий в системах отопления, канализации, газо- и водоснабжения при монтаже трубопровода;

для полного перекрытия магистрали или ее отдельного участка при проведении ремонтных работ;

при производстве котлов, аппаратов, резервуаров, работающих под давлением;

для защиты от попадания внутрь грязи и мусора при транспортировке труб.

Разновидность заглушек по конструкционным характеристикам

В зависимости от предназначения, конструкции и типу присоединения к трубопроводу заглушки бывают:

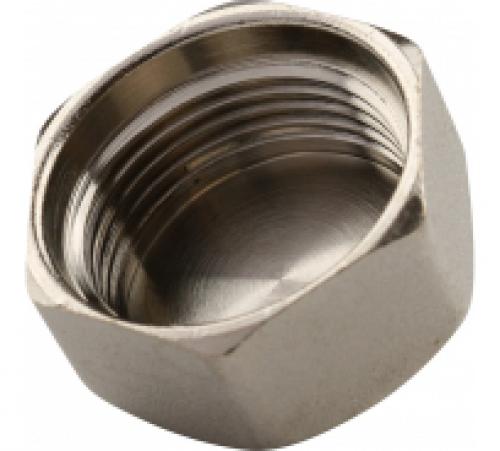

• Резьбовые.

Такие заглушки используются на трубопроводах небольшого диаметра. Резьбовые заглушки, в зависимости от конструкции, могут быть с наружной или внутренней резьбой. При монтаже резьбового элемента соединение дополнительно герметизируется при помощи льна или ФУМ-ленты.

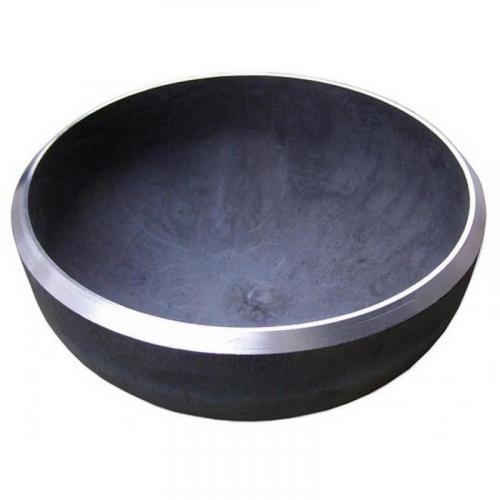

• Эллиптические.

Эти изделия представляют из себя стальные элементы с отбортованными торцами, в разрезе напоминающие эллипс или сферу. При использовании эллиптических заглушек получается надежное долговечное соединение, без возможности демонтажа. Монтаж таких заглушек производится при помощи сварки. Приварные эллиптические заглушки изготавливается из стали, обладающей хорошими сварочными свойствами.

• Плоские.

Плоская стальная заглушка представляет собой стальной диск с патрубком. На внешней стороне плоской заглушки могут располагаться ребра жесткости. Применяются такие элементы при монтаже трубопроводов тепловых электрических станций с температурой теплоносителя не более +425 °C.

• Фланцевые.

Форма фланцевой заглушки полностью повторяют форму стального фланца: его исполнение, тип уплотнительной поверхности. Такое свойство необходимо для создания герметичного соединения заглушки с трубопроводом. Разница лишь в том, что у заглушек отсутствует центральное сквозное отверстие. Поэтому их ещё называют глухими фланцами. Для герметизации соединения применяется прокладка из материала, устойчивого к высокому давлению и воздействию рабочей среды. Обычно это паронит или резина. Фланцевая заглушка устанавливается болтами, которые прикручиваются к фланцу, закрепленному на конце трубы.

• Межфланцевые (поворотные).

К отдельному типу стальных заглушек относятся поворотные заглушки. Они имеют несколько названий: очковая заглушка, реверсивная заглушка, обтюратор. Применяется данный вид заглушек для временного перекрытия движения потока рабочей среды на определенных участках трубопроводной магистрали.

Визуально поворотная заглушка напоминает восьмерку. Конструкция поворотной заглушки - это две стальные детали, соединенные перемычкой. Первая деталь – сплошной, глухой диск, вторая - кольцо со сквозным отверстием. Между этими элементами располагается поворотная ось, которая приводит механизм в действие.

Заглушку поворотную монтируют во фланцевое соединение. При положении «закрыто» в работу вступает первая деталь – сплошной диск, перекрывая поток рабочей среды. При положении «открыто» вторая деталь – кольцо возобновляет движение потока через сквозное отверстие.

• Пневматические.

Пневматические заглушки применяют при проведении аварийных работ. Пневматическая заглушка позволяет в короткий срок изолировать аварийный участок трубопроводной системы. Такая заглушка имеет специальную полость для закачки воздуха. Материалом изготовления заглушки служит резина. В поврежденном участке трубопровода выполняется технологическое отверстие, в которое устанавливается пневматическая заглушка. Далее она заполняется воздухом. Это позволяет надежно перекрыть полость аварийного участка трубопровода.

Классификация заглушек для труб по материалам изготовления.

• Сталь.

Заглушки, используемые на промышленных трубопроводных системах, изготавливают из стали различных марок. Марка стали зависит от транспортируемой рабочей среды и условий эксплуатации трубопровода. Стальные заглушки обладает высокой прочностью, устойчивостью к температурным деформациям, коррозионно-активным средам. Они также широко применяются на трубопроводах централизованного тепло- и водоснабжения, на предприятиях нефтегазовой и химической промышленности.

• Латунь.
