На рынке систем обогрева пленочные теплые полы из экзотических видов отопления уже превратились в популярную, эффективную и достаточно экономичную альтернативу классическим системам. Причина проста – появление современных пленочных материалов, которые относительно недороги и доступны, не требуют серьезных капитальных расходов при оборудовании помещения и быстро монтируются, в том числе и самостоятельно при минимальных навыках работы.

Данная статья станет подробным анализом особенностей инфракрасных пленочных теплых полов российского и южнокорейского производства.

Обратите внимание , что здесь мы рассматриваем инфракрасный теплый пол в качестве дополнительного источника тепла в жилых помещениях. Если вас интересует монтаж пленочного теплого пола как основной вид отопительной системы, то рекомендуем использоватьна основе соответствующих пленочных материалов. Это на порядок эффективнее.

Виды, устройство и принцип работы инфракрасных пленочных полов

Большинство используемых на российском рынке пленочных материалов для организации теплого пола имеют южнокорейское или отечественное происхождение. Это обусловлено несколькими факторами:

• равномерный прогрев материала практически по всей площади;
• удобные типоразмеры: преимущественно рулонные поставки длиной по 100 м различной ширины (500–1000 мм) с шагом отреза 200–250 мм;
• несколько разновидностей мощности в пределах 110–400 Вт/кв.м;
• рекордные гарантии качества (10–20 лет функционирования);
• оптимальная стоимость, доступная большинству потребителей.

Самыми известными производителями инфракрасных пленочных материалов являются Q-Term , Heat Plus , RexVA , STEM Energy , « Хит-Лайт » и несколько других компаний. Это электронагреватели на карбоновой основе, поставляемые в бухтах, особенности работы которых мы и разберем.

Монтаж пленочного теплого пола включает укладку специальной пленки, поперек которой расположены карбоновые нагреватели (см. рисунок), имеющие линейную форму.

Монтаж Инфракрасного теплого Пола на стену. Пленочный теплый пол на стену: особенности материала и его монтажа

Большое разнообразие нагревательных элементов, их постоянное совершенствование в целях эффективности и равномерного обогрева с минимальной затратой тепловой энергии, позволяет использовать «теплые полы» для создания комфортных условий проживания не только для покрытия вертикальных поверхностей, но и для стен, предметов интерьера, труб и т.д.

Какой тип системы теплых полов оптимально подходит для обогрева стен, в чем состоят особенности его монтажа, рассмотрим далее.

Внимание! Ссылаясь на такие факторы, как гибкость, экологичность, простота укладки, равномерный обогрев и экономия пространства инфракрасная (пленочная) система обогрева является наиболее удачным вариантом для монтажа на стену.

инфракрасный пол

Пленочный теплый пол на стену представляет собой элемент нагрева в виде эластичной прочной полосы, состоящий из 2-ух слоев прозрачной пленки с запаянными внутри графитовыми вставками, которые соединены с медными электродами способствующими равномерному выделению тепла под действием электрического тока.

состав инфракрасной пленки

Особенности пленочного пола:

• нагревает помещение уже через 5-20 мин после включения системы;
• водонепроницаем, что обеспечивает более безопасные условия при работе с электрическим током;
• работает с минимальными теплопотерями и энергетическими затратами;
• не деформируется под воздействием химических реагентов и высоких температур (плавление возможно только при 160°C);
• безопасен для здоровья, не излучает электромагнитные волны, летучие вещества;
• очищает воздух, способствует регулированию уровня влажности в помещении;
• равномерный обогрев не вызывает усиленную циркуляцию воздуха и не приводит к распространению пыли.

Важно! Гарантированный срок службы пленочного теплого пола для стены при правильной укладке составляет более 25 лет.

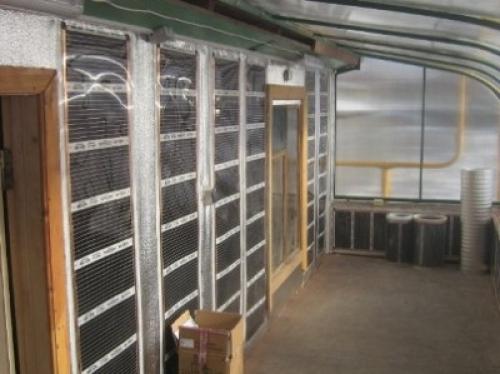

крепление пленки к стене

Рекомендации по укладке:

• поверхность стены для крепления пленки должна быть сухой, ровной, покрытой теплоизоляционной подложкой не содержащей алюминиевой фольги;
• чтобы обеспечивался равномерный и быстрый нагрев системы, должен быть доступ к локальной электрической сети с мощностью 220 В и все элементы электрики и датчики температуры должны крепиться только с внешней стороны инфракрасной пленки и быть покрыты изоляцией (битумным скотчем);
• нагревательная пленка должна монтироваться дюбелями к поверхности стены исключительно в вертикальном положении, отступ между полосами должен быть не менее 5 см.

Окончательным этапом крепления выступает гипсокартон. Поверх него наносится декоративный материал для создания интерьера в помещении и устанавливается терморегулятор, позволящий задавать оптимальный экономичный режим для работы всей системы.

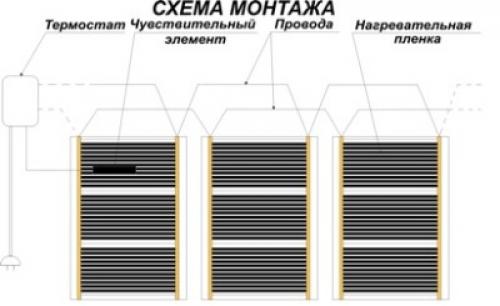

схема крепления

Важно! Параллельное крепление пленочного теплого пола к стене позволяет бесперебойно работать всей системе даже в случае неисправности одного из элементов, что сохранит целостность настенного покрытия и интерьера.

Вконтакте

Google+

No related posts.

Монтаж Инфракрасного теплого Пола под линолеум. Почему ИК пленка – лучший теплый пол под линолеум

Теплый пол разделяют на 2 группы: водяной и электрический, одной из разновидностей которого является инфракрасная пленка. Наименование «пленочный» материал получил из-за внешнего вида. Это двухслойная полимерная пленка, в которую вмонтированы углеродные нагревательные элементы с уникальной нано-структурой. Именно они испускают инфракрасное излучение, нагревающие окружающие поверхности.

Нагревательные элементы выглядят как черные полоски шириной 15 мм, соединенные контактными медными и серебряными шинами. От повреждений структуру дополнительно защищает слой полимера. Система обладает рядом преимуществ:

• Пленка работает в благоприятном для линолеума температурном диапазоне, поэтому именно ИК теплый пол считается прекрасным выбором для монтажа под этот вид покрытия. Оптимальной для линолеума считается мощность около 150 — 230 Вт на квадрат. Инфракрасная пленка обеспечивает эти параметры.При монтаже других вариантов существует риск перегрева. Даже если его последствия не очевидны сразу, со временем проявятся деформацией, размягчением, вспучиванием.
• Пленку можно уложить в помещениях с нестандартной планировкой, на балконах , лоджиях. Небольшая ее толщина дает возможность эксплуатации в строениях с низкими потолками.

• Процесс монтажа прост, поскольку не обязательны «мокрые» работы по заливке стяжки. Система обеспечивает равномерный прогрев помещения, прекрасно поддается автоматической регулировке и может быть интегрирована в систему типа «умный дом».
• ИК теплый пол имеет длительный срок эксплуатации. Большинство производителей дают гарантию на эффективную работу в течение от 15 до 20 лет.

Существенный положительный момент – легкий демонтаж системы. При необходимости достаточно снять напольное покрытие и уложить пленку на новом основании или в другом помещении. Расход электроэнергии при использовании пленочных систем на 30% меньше, чем при использовании электрического греющего кабеля на аналогичной площади.

Нужно ли укладывать пленку на инфракрасный пол? Какие покрытия подходят для Инфракрасного Пленочного Тёплого Пола

С каждым годом, система тёплого пола всё более прочно входит в наш обиход. Оно и понятно: то количество комфорта и положительных качеств, не сможет предоставить большинство систем обогрева.
Из всего многообразия тёплых полов, особенно выделяется Инфракрасный Плёночный тёплый пол (правильно Универсальный Пленочный Инфракрасный Обогреватель. В простонародье- нагревательная плёнка). Плёнка обладает рядом уникальных свойств, которые и выделяют её из общей массы:
- Простой монтаж. Для установки пленки не требуется демонтировать старый пол, если он в хорошем состоянии. Единственное, что необходимо сделать – это утеплить конструкцию, чтобы тепло передавалось только в помещение;
- Небольшие габариты системы. Инфракрасная пленка практически не поднимает пол, что особенно актуально в случае с небольшой высотой помещения;
- Чистота. При монтаже не требуется обустраивать бетонную стяжку поверх пленки, поэтому грязи и строительного мусора в помещении не будет;
- Хорошие декоративные возможности. Поверх пленочного теплого пола можно обустроить практически любые декоративные напольные покрытия;
- Равномерный прогрев помещения. За счет такого прогрева во всем помещении поддерживается одинаковая температура;
- Быстрый прогрев. На то, чтобы достичь заданной температуры, инфракрасному полу требуется всего несколько минут, в отличие от более традиционных систем отопления;
- Хорошая механическая прочность. Отопительная пленка может выдержать существенную динамическую нагрузку, поэтому ее можно укладывать в местах, где большая проходимость;
- Экономичность. На фоне других электрических отопительных систем инфракрасный пол выделяется в лучшую сторону, поскольку для работы ему требуется примерно на треть меньше электричества.
- Простой демонтаж. Если возникает необходимость снять пленку и перенести ее на другое место, то усилий потребуется минимум. Такая особенность очень хорошо реализуется при переезде в новое жилье;
- Надежность. Помимо хорошей сопротивляемости нагрузкам, инфракрасный пол отличается еще и высокой надежностью. При повреждении любого участка пола все остальные его элементы продолжат работать;
- Возможность точечной установки. В том случае, если требуется подогрев конкретного участка помещения (например, кресла или дивана), можно установить теплый инфракрасный пол только в нужном месте;
- Ремонтопригодность. В случае необходимости, можно без каких-либо проблем заменить поврежденную секцию;
- Высокий КПД - до 93%!

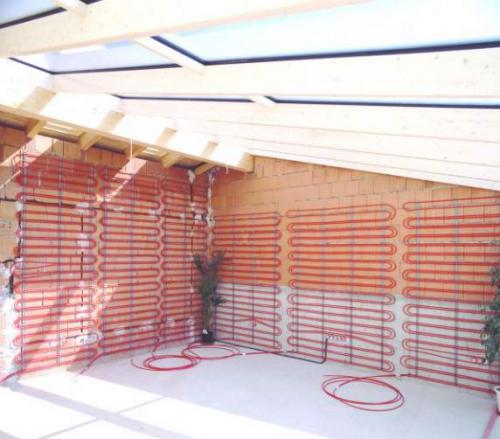

Пленочный теплый пол на стену. Последовательность монтажа водяного контура теплых стен

Крепить водяной контур отопления в стене придется по тому же принципу, что и для обустройства теплого пола. Если теплый пол уже установлен, то задача сводится лишь к подключению новых элементов к уже проложенной прямой и обратной схеме трубопроводов. Если водяного контура в полу нет, то его монтаж начинают от отопительного котла, используя трубы из металлопластика или другого материала. Их по обратке лучше крепить к термореле, в этом случае можно обойтись без громоздкого смесительного узла . Установку проводят либо сухим способом, закрывая трубопроводы гипсокартоном, либо мокрым, размещая трубы в штукатурке до ее схватывания.

Между стенами и гипсокартонном можно дополнительно проложить утеплитель.

Теплые стены обязательно подразумевают применение утеплителя. Используют фольгированный утеплитель, один из оптимальных – изолон. После этого производится проверка труб под давлением, процедура занимает не менее суток. Далее происходит монтаж поверх утеплителя пароизоляционной пленки. Штукатурный раствор наносят в три слоя: на втором выполняется монтаж термодатчиков, а на внешний монтируется армированная стеклосетка, которая предотвратит стену от деформации в случае нарушения герметичности трубопроводов.

Теплые стены можно обустроить и «сухим» способом: в этом случае сверху крепят гипсокартонную плиту, к внутренней поверхности которой приклеивают пленочный утеплитель.

Преимущество водяного контура – возможность его использования в жаркую погоду как кондиционера.

Монтаж Пленочного теплого Пола под ламинат. Устройство и принцип работы

Принцип работы стандартных отопительных систем — прямой обмен теплом. Радиаторы получают тепло от водяного теплоносителя, идущего от ближайшей котельной, и передают его воздушным массам.

В водяных или кабельных полах процесс теплообмена также прост, но там нагревается сначала стяжка, которая находится над нагревательными элементами.

Инфракрасные тёплые приборы работают по другому, они излучают тепло по аналогии с солнцем. В конструкции, под дощечками сразу размещено греющее полотно с карбоновыми полосами. Каждая из полос имеет медную шину, на неё поступает напряжение.

Ток проходя через карбоновое покрытие излучает инфракрасные лучи длиной 5 — 20 мкм, они прогревают поверхность.

При этом, плёнка и шины практически не нагреваются. Более длинные лучи проходят через покрытие нагревая стоящую на нём мебель, поэтому нельзя её устанавливать на греющее устройство.

В таком тёплом «пироге» нет промежуточных слоёв, между плёнкой и ламинатом, то есть он получает тепло первым.

Плёночные тёплые полы имеют мощность от 150 до 440 Вт. При установке под ламинат рекомендованная мощность 150 Вт/м2. Плёнка выпускается в рулонах шириной — 50, 60, 80, 100 см, длина бывает разной. Изделие оснащено специальными полосами, по ним можно разрезать полотно.

Есть инфракрасные греющие модели, в них между лавсановыми полотнами карбоновая паста размещена не полосами, а сплошняком, их называют углеродными.

Комплект инфракрасной системы состоит из температурного датчика, проводов, клипс для подключения плёнки и изоляционного материала.

Принцип работы стандартных отопительных систем - прямой обмен теплом. Радиаторы получают тепло от водяного теплоносителя, идущего от ближайшей котельной, и передают его воздушным массам.

В водяных или кабельных полах процесс теплообмена также прост, но там нагревается сначала стяжка, которая находится над нагревательными элементами.

Инфракрасные тёплые приборы

Инфракрасные тёплые приборы работают по другому, они излучают тепло по аналогии с солнцем. В конструкции, под дощечками сразу размещено греющее полотно с карбоновыми полосами. Каждая из полос имеет медную шину, на неё поступает напряжение.

Ток проходя через карбоновое покрытие излучает инфракрасные лучи длиной 5 - 20 мкм, они прогревают поверхность.

При этом, плёнка и шины практически не нагреваются. Более длинные лучи проходят через покрытие нагревая стоящую на нём мебель, поэтому нельзя её устанавливать на греющее устройство.

Плёночные тёплые полы

Плёночные тёплые полы имеют мощность от 150 до 440 Вт. При установке под ламинат рекомендованная мощность 150 Вт/м2. Плёнка выпускается в рулонах шириной - 50, 60, 80, 100 см, длина бывает разной. Изделие оснащено специальными полосами, по ним можно разрезать полотно.

Есть инфракрасные греющие модели, в них между лавсановыми полотнами карбоновая паста размещена не полосами, а сплошняком, их называют углеродными.

Комплект инфракрасной системы

Комплект инфракрасной системы состоит из температурного датчика, проводов, клипс для подключения плёнки и изоляционного материала.

Толщина Пленочного теплого Пола. Особенности и характеристики Инфракрасного теплого Пола

Пленочный теплый пол позволяет быстро прогреть помещение с минимальным расходом электроэнергии. Он представляет собой тонкую гибкую пленку, которая состоит из двух плотных полимерных слоев. Между ними располагаются элементы нагрева, они могут быть выполнены из углерода или биметалла.

Функционирует пленочный пол в результате излучения инфракрасных волн, которые не видимы человеческому глазу. ИК-волны не оказывают негативного воздействия на организм человека и домашних животных. Работает инфракрасный теплый пол от электричества, по запаянным в пленке специальным полосам из меди или серебра к нагревательным элементам проходит электрический ток.

Обратите внимание! Углеродистые нагревательные элементы обладают высокой теплопроводностью, благодаря чему инфракрасный теплый пол считается достаточно экономичным способом обогрева, особенно при сравнении с водяными и электрическими кабельными аналогами.

Пленочный инфракрасный пол реализуется в рулонах с шириной 50 или 100 см, для удобства монтажа через каждые 25-30 см предусмотрена линия раскроя. Разрезать пленку в непредназначенном для этого месте нельзя, поскольку это может привести к выводу системы пленочного пола из строя.

Мощность инфракрасного теплого пола варьируется от 150 до 440 Вт/м², что важно учитывать при обустройстве конкретной системы дополнительного обогрева частного дома или квартиры и выборе типа используемого отделочного напольного покрытия. К примеру, для ламината рекомендуется подбирать ИК-пол с мощностью не более 150 Вт, что позволит подогреть напольную поверхность до температуры в 40-45 градусов. При этом комфортная для ног температура пола составляет 27-29 градусов.

В базовую комплектацию пленочного инфракрасного пола входят:

• Терморегулятор.
• Термодатчики.
• Клипсы или зажимы.
• Электрические провода .

Обратите внимание! При применении инфракрасных полов в качестве основного способа обогрева помещения необходимо учитывать, что пленочные маты при этом должны покрывать не менее 70 процентов площади пола. В регионах с суровыми климатическими условиями ИК-пол устанавливается в качестве дополнительного источника тепла.

Высокая надежность пленочных теплых полов обусловлена их конструкцией. Нагревательные элементы заламинированны между двумя слоями прочного полимера, который не задерживает ИК-излучение, но при этом защищает внутренние компоненты от попадания влаги, механического повреждения или возгорания.

Источник: https://doma-na-veka.ru/stati/infrakrasnyy-plenochnyy-teplyy-pol-svoimi-rukami-plenochnyy-teplyy-pol-svoimi-rukami

Пленочный теплый пол монтаж. Этапы установки Пленочного теплого Пола

Одно из достоинств греющей пленки — возможность уложить ее самостоятельно. Более того, при необходимости, к примеру, переезде, ее легко демонтировать, собрать, а потом уложить на другое место. Разберем поэтапно процесс укладки.

Начинают монтаж электрического теплого пола с создания проекта. Сначала определяют, система будет работать как отопление основного типа или дополнительного. В первом случае площадь полосок должна быть не меньше 75-80% от общей площади комнаты. Во втором минимумом считается 40%. В любом случае проводятся замеры, в верном масштабе строится план помещения. На нем отмечаются ИК-полотна.

Ихнельзя размещать под крупной и тяжелой мебелью или бытовой техникой. Они аккумулируют слишком большое количество тепловых волн, возвращают их нагревателям, из-за чего те перегреваются и выходят из строя. Поэтому расстояние от массивных предметов до кромок полотен должно быть не меньше 100 мм.

Выбирают направление укладки. Специалисты советуют укладывать полотнища вдоль комнаты. Так получается самый экономный расход материала. Но при этом надо учесть рекомендации производителя о максимальной длине одного отрезка. Обычно это 8 м. При разработке проекта учитывают и расстояние между термопленкой и стеной. Оно должно быть от 100 до 400 мм. После того как план будет готов, подсчитывают общую длину полотна.

Осталось определить мощность оборудования. Обычно для дополнительного отопления выбирают термопленку 150 Вт, а для основного — 220 Вт. Менее мощный вариант больше подходит для линолеума, ламината или ковролина. Его не стоит класть на балконе и в квартирах первого этажа. Более мощная система 220 Вт не ограничена в условиях эксплуатации.

Напольная термопленка чувствительна к дефектам основания. На неровностях либо крупинках мусора тонкий карбоновый слой истончается и перетирается. Система выходит из строя. Поэтому правильная подготовка перед укладкой необходима. Даем инструкцию по проведению работ.

1. Штробим стены, подготавливая каналы для укладки проводки и установки регулирующего температуру устройства. Ширина штроб должна быть такой, чтобы в них поместилась гофротруба, в которую закладывается проводка.
2. Проверяем качество основы. Она должна быть ровной. Перепады высот допустимы, но не больше 2-3 мм на метр. Трещины, сколы и другие дефекты надо убрать. Проще всего залить тонкий слой самовыравнивающегося раствора. Если основание в плохом состоянии, крошится или шатается, его полностью снимают и готовят новое.
3. Проверяем герметичность стыков стен и пола. Даже незначительные дефекты на этом участке приведут к серьезным теплопотерям. Все сколы, трещины, выемки и другие дефекты расшиваем. То есть расширяем настолько, чтобы можно было качественно их заполнить ремонтной смесью. Затем зачищаем и запениваем или заделываем подходящей шпаклевочной пастой.
4. Очищаем подготовленную поверхность. Предварительно ждем, чтобы она полностью просохла. Черновое основание тщательно подметаем или пылесосим. Дополнительно его можно промыть и хорошо высушить, чтобы не осталось влаги.
