Одно из достоинств греющей пленки — возможность уложить ее самостоятельно. Более того, при необходимости, к примеру, переезде, ее легко демонтировать, собрать, а потом уложить на другое место. Разберем поэтапно процесс укладки.

Начинают монтаж электрического теплого пола с создания проекта. Сначала определяют, система будет работать как отопление основного типа или дополнительного. В первом случае площадь полосок должна быть не меньше 75-80% от общей площади комнаты. Во втором минимумом считается 40%. В любом случае проводятся замеры, в верном масштабе строится план помещения. На нем отмечаются ИК-полотна.

Ихнельзя размещать под крупной и тяжелой мебелью или бытовой техникой. Они аккумулируют слишком большое количество тепловых волн, возвращают их нагревателям, из-за чего те перегреваются и выходят из строя. Поэтому расстояние от массивных предметов до кромок полотен должно быть не меньше 100 мм.

Выбирают направление укладки. Специалисты советуют укладывать полотнища вдоль комнаты. Так получается самый экономный расход материала. Но при этом надо учесть рекомендации производителя о максимальной длине одного отрезка. Обычно это 8 м. При разработке проекта учитывают и расстояние между термопленкой и стеной. Оно должно быть от 100 до 400 мм. После того как план будет готов, подсчитывают общую длину полотна.

Осталось определить мощность оборудования. Обычно для дополнительного отопления выбирают термопленку 150 Вт, а для основного — 220 Вт. Менее мощный вариант больше подходит для линолеума, ламината или ковролина. Его не стоит класть на балконе и в квартирах первого этажа. Более мощная система 220 Вт не ограничена в условиях эксплуатации.

Напольная термопленка чувствительна к дефектам основания. На неровностях либо крупинках мусора тонкий карбоновый слой истончается и перетирается. Система выходит из строя. Поэтому правильная подготовка перед укладкой необходима. Даем инструкцию по проведению работ.

1. Штробим стены, подготавливая каналы для укладки проводки и установки регулирующего температуру устройства. Ширина штроб должна быть такой, чтобы в них поместилась гофротруба, в которую закладывается проводка.
2. Проверяем качество основы. Она должна быть ровной. Перепады высот допустимы, но не больше 2-3 мм на метр. Трещины, сколы и другие дефекты надо убрать. Проще всего залить тонкий слой самовыравнивающегося раствора. Если основание в плохом состоянии, крошится или шатается, его полностью снимают и готовят новое.
3. Проверяем герметичность стыков стен и пола. Даже незначительные дефекты на этом участке приведут к серьезным теплопотерям. Все сколы, трещины, выемки и другие дефекты расшиваем. То есть расширяем настолько, чтобы можно было качественно их заполнить ремонтной смесью. Затем зачищаем и запениваем или заделываем подходящей шпаклевочной пастой.
4. Очищаем подготовленную поверхность. Предварительно ждем, чтобы она полностью просохла. Черновое основание тщательно подметаем или пылесосим. Дополнительно его можно промыть и хорошо высушить, чтобы не осталось влаги.

Монтаж инфракрасного теплого пола на стену. Пленочный теплый пол на стену: особенности материала и его монтажа

Большое разнообразие нагревательных элементов, их постоянное совершенствование в целях эффективности и равномерного обогрева с минимальной затратой тепловой энергии, позволяет использовать «теплые полы» для создания комфортных условий проживания не только для покрытия вертикальных поверхностей, но и для стен, предметов интерьера, труб и т.д.

Какой тип системы теплых полов оптимально подходит для обогрева стен, в чем состоят особенности его монтажа, рассмотрим далее.

Внимание! Ссылаясь на такие факторы, как гибкость, экологичность, простота укладки, равномерный обогрев и экономия пространства инфракрасная (пленочная) система обогрева является наиболее удачным вариантом для монтажа на стену.

инфракрасный пол

Пленочный теплый пол на стену представляет собой элемент нагрева в виде эластичной прочной полосы, состоящий из 2-ух слоев прозрачной пленки с запаянными внутри графитовыми вставками, которые соединены с медными электродами способствующими равномерному выделению тепла под действием электрического тока.

состав инфракрасной пленки

Особенности пленочного пола:

• нагревает помещение уже через 5-20 мин после включения системы;
• водонепроницаем, что обеспечивает более безопасные условия при работе с электрическим током;
• работает с минимальными теплопотерями и энергетическими затратами;
• не деформируется под воздействием химических реагентов и высоких температур (плавление возможно только при 160°C);
• безопасен для здоровья, не излучает электромагнитные волны, летучие вещества;
• очищает воздух, способствует регулированию уровня влажности в помещении;
• равномерный обогрев не вызывает усиленную циркуляцию воздуха и не приводит к распространению пыли.

Важно! Гарантированный срок службы пленочного теплого пола для стены при правильной укладке составляет более 25 лет.

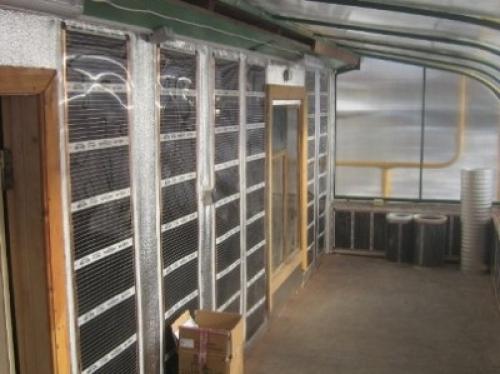

крепление пленки к стене

Рекомендации по укладке:

• поверхность стены для крепления пленки должна быть сухой, ровной, покрытой теплоизоляционной подложкой не содержащей алюминиевой фольги;
• чтобы обеспечивался равномерный и быстрый нагрев системы, должен быть доступ к локальной электрической сети с мощностью 220 В и все элементы электрики и датчики температуры должны крепиться только с внешней стороны инфракрасной пленки и быть покрыты изоляцией (битумным скотчем);
• нагревательная пленка должна монтироваться дюбелями к поверхности стены исключительно в вертикальном положении, отступ между полосами должен быть не менее 5 см.

Окончательным этапом крепления выступает гипсокартон. Поверх него наносится декоративный материал для создания интерьера в помещении и устанавливается терморегулятор, позволящий задавать оптимальный экономичный режим для работы всей системы.

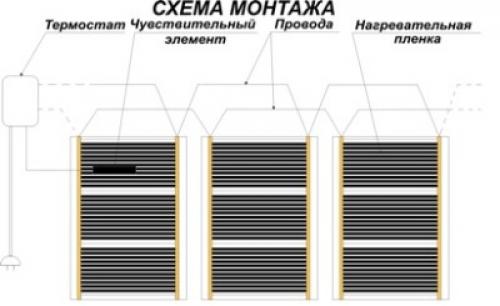

схема крепления

Важно! Параллельное крепление пленочного теплого пола к стене позволяет бесперебойно работать всей системе даже в случае неисправности одного из элементов, что сохранит целостность настенного покрытия и интерьера.

---

Вконтакте

Google+

No related posts.

Источник: https://postroivsesam.info/stati/montazh-plenochnogo-teplogo-pola-svoimi-rukami-plenochnyy-teplyy-pol-obzor-shema

Нужно ли укладывать пленку на инфракрасный пол? Что такое инфракрасный обогрев и как он работает?

Пленочный теплый пол представляет собой два слоя плотного полимера, между которыми находится нагревательный элемент — углеродная наноструктура, обладающая уникальными свойствами. Атомы углерода, сформированные в гексагональную решетку размером несколько нанометров, придают материалу способность излучать в дальнем инфракрасном спектре. Инфракрасное излучение – невидимая человеческим глазом часть светового спектра с длиной волны 5-20 мкм. Такое излучение признано не только безвредным, но даже полезным для здоровья человека. Нередко именно этот тип излучения применяется в хирургии, стоматологии и спортивной медицине.

Инфракрасный пленочный теплый пол состоит из следующих элементов. Полосы углеродного материала шириной около 1,5 см соединены между собой при помощи медных шин с серебряным покрытием, которые и проводят электрический ток. Нагревательный элемент заламинирован с двух сторон плотным полимером, который не задерживает инфракрасное излучение и обеспечивает отличную защиту от попадания влаги, пробоев и возгорания.

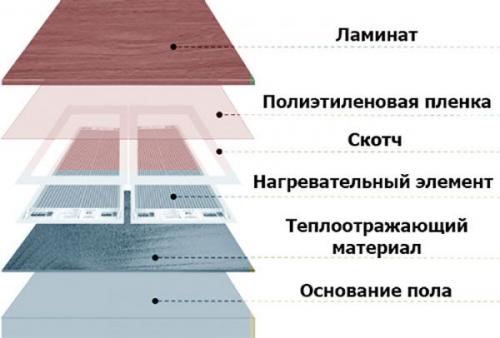

Конструкция инфракрасного теплого пола

Преимущества инфракрасной системы перед другими вариантами теплого пола:

• Этот вид теплого пола очень удобен в монтаже. Его не нужно покрывать бетонной стяжкой, что позволит вам уложить его в любое время, даже когда ремонт полностью окончен.
• Пленочный теплый пол не имеет ограничений по выбору чистового напольного покрытия. Его можно использовать под ламинатом, паркетом, ковролином, керамической плиткой и любым другим декоративным покрытием.
• Толщина пленки составляет, как правило, 0,2-0,4 мм. При ее использовании уровень пола практически не поднимается, что позволяет обойтись без ступенек и порогов когда вы решили устроить теплый пол только в одной комнате.
• Низкая инерционность позволяет пленке быстро нагреться и так же быстро прекратить обогрев. А значит, вам не придется специально следить за показаниями термометра: замерзли – включили, согрелись – выключили.
• Инфракрасное излучение прогревает помещение равномерно и не создает перепада температур от пола к потолку.
• Пленка может использоваться в помещениях, предполагающих значительную нагрузку на финишное покрытие, таких как спортзалы, офисы, общественные помещения.
• Благодаря особой конструкции нагревательного элемента монтаж инфракрасного теплого пола помогает значительно сэкономить. На такой обогрев тратиться на 25-30% процентов меньше электроэнергии.
• Легко подключается к системе «умный дом».
• Такая обогревающая пленка практически не создает электромагнитного поля, негативно влияющего на здоровье человека.

Источник: https://postroivsesam.info/stati/montazh-plenochnogo-teplogo-pola-svoimi-rukami-plenochnyy-teplyy-pol-obzor-shema

Монтаж пленочного теплого пола под ламинат

При самостоятельном монтаже пленочного инфракрасного теплого пола не нужны различные расчёты и трудоёмкие затраты, даже не специалисту достаточно будет 2-3 часов.

В местах установки мебели нет необходимости укладывать термоплёнку. Высота пола почти не меняется, что особенно актуально в квартирах с низкими потолками.

Для правильной установки достаточно неукоснительно следовать указаниям производителя.

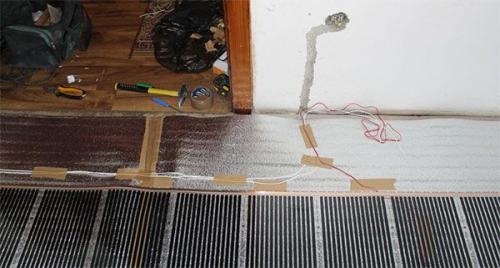

• В первую очередь необходимо установить теплоотражающий материал металлизированным слоем кверху, чтобы тепло шло в комнату, а не к соседям снизу.
• Укладка инфракрасной пленки проходит в несколько этапов. Отступите от стен 15-20 сантиметров и приступите к установке модулей, фиксируйте их при помощи монтажной ленты. Ни в коем случае нельзя укладывать их внахлест.
• Проводами из комплекта параллельно при помощи зажимов подключаются отдельные части термоплёнки, все открытые места соединений необходимо заизолировать битумной изоляцией.
• На основании прорубается штроба для укладки проводов от термодатчика.
• Терморегулятор подключают к последней полосе и крепят на стене на высоту около 20 см. Для этого в стене необходимо заранее проделать отверстие под провода и регулятор.
• После выполнения всех работ по монтажу пленочного пола его необходимо протестировать. Включите и проверьте, чтобы не было перегрева отдельных участков термопленки и искрения в местах подключения.
• Следующим этапом является укладка толстой полиэтиленовой пленки для уменьшения износа и предотвращения попадания влаги на нагревательные элементы. В дальнейшем на неё будет укладываться ламинат.

Пленочный теплый пол монтаж. Пленочный теплый пол: обзор, схема подключения, монтаж

На рынке систем обогрева пленочные теплые полы из экзотических видов отопления уже превратились в популярную, эффективную и достаточно экономичную альтернативу классическим системам. Причина проста – появление современных пленочных материалов, которые относительно недороги и доступны, не требуют серьезных капитальных расходов при оборудовании помещения и быстро монтируются, в том числе и самостоятельно при минимальных навыках работы.

Данная статья станет подробным анализом особенностей инфракрасных пленочных теплых полов российского и южнокорейского производства.

Обратите внимание , что здесь мы рассматриваем инфракрасный теплый пол в качестве дополнительного источника тепла в жилых помещениях. Если вас интересует монтаж пленочного теплого пола как основной вид отопительной системы, то рекомендуем использоватьна основе соответствующих пленочных материалов. Это на порядок эффективнее.

Виды, устройство и принцип работы инфракрасных пленочных полов

Большинство используемых на российском рынке пленочных материалов для организации теплого пола имеют южнокорейское или отечественное происхождение. Это обусловлено несколькими факторами:

• равномерный прогрев материала практически по всей площади;
• удобные типоразмеры: преимущественно рулонные поставки длиной по 100 м различной ширины (500–1000 мм) с шагом отреза 200–250 мм;
• несколько разновидностей мощности в пределах 110–400 Вт/кв.м;
• рекордные гарантии качества (10–20 лет функционирования);
• оптимальная стоимость, доступная большинству потребителей.

Самыми известными производителями инфракрасных пленочных материалов являются Q-Term , Heat Plus , RexVA , STEM Energy , « Хит-Лайт » и несколько других компаний. Это электронагреватели на карбоновой основе, поставляемые в бухтах, особенности работы которых мы и разберем.

Монтаж пленочного теплого пола включает укладку специальной пленки, поперек которой расположены карбоновые нагреватели (см. рисунок), имеющие линейную форму.

Источник: https://postroivsesam.info/stati/montazh-plenochnogo-teplogo-pola-svoimi-rukami-plenochnyy-teplyy-pol-obzor-shema

Толщина пленочного теплого пола. Особенности и характеристики инфракрасного теплого пола

Пленочный теплый пол позволяет быстро прогреть помещение с минимальным расходом электроэнергии. Он представляет собой тонкую гибкую пленку, которая состоит из двух плотных полимерных слоев. Между ними располагаются элементы нагрева, они могут быть выполнены из углерода или биметалла.

Функционирует пленочный пол в результате излучения инфракрасных волн, которые не видимы человеческому глазу. ИК-волны не оказывают негативного воздействия на организм человека и домашних животных. Работает инфракрасный теплый пол от электричества, по запаянным в пленке специальным полосам из меди или серебра к нагревательным элементам проходит электрический ток.

Обратите внимание! Углеродистые нагревательные элементы обладают высокой теплопроводностью, благодаря чему инфракрасный теплый пол считается достаточно экономичным способом обогрева, особенно при сравнении с водяными и электрическими кабельными аналогами.

Пленочный инфракрасный пол реализуется в рулонах с шириной 50 или 100 см, для удобства монтажа через каждые 25-30 см предусмотрена линия раскроя. Разрезать пленку в непредназначенном для этого месте нельзя, поскольку это может привести к выводу системы пленочного пола из строя.

Мощность инфракрасного теплого пола варьируется от 150 до 440 Вт/м², что важно учитывать при обустройстве конкретной системы дополнительного обогрева частного дома или квартиры и выборе типа используемого отделочного напольного покрытия. К примеру, для ламината рекомендуется подбирать ИК-пол с мощностью не более 150 Вт, что позволит подогреть напольную поверхность до температуры в 40-45 градусов. При этом комфортная для ног температура пола составляет 27-29 градусов.

В базовую комплектацию пленочного инфракрасного пола входят:

• Терморегулятор.
• Термодатчики.
• Клипсы или зажимы.
• Электрические провода .

Обратите внимание! При применении инфракрасных полов в качестве основного способа обогрева помещения необходимо учитывать, что пленочные маты при этом должны покрывать не менее 70 процентов площади пола. В регионах с суровыми климатическими условиями ИК-пол устанавливается в качестве дополнительного источника тепла.

Высокая надежность пленочных теплых полов обусловлена их конструкцией. Нагревательные элементы заламинированны между двумя слоями прочного полимера, который не задерживает ИК-излучение, но при этом защищает внутренние компоненты от попадания влаги, механического повреждения или возгорания.

Монтаж инфракрасного теплого пола под линолеум. Инфракрасный теплый пол под линолеум без фанеры. Положительные особенности инфракрасных теплых полов

Инфракрасный теплый пол под линолеум, отзывы о котором могут быть как положительными, так и отрицательными, достаточно быстро устанавливается. Как утверждают потребители, это стало возможно благодаря отсутствию необходимости проведения дополнительных работ.

Такие системы можно монтировать на любое черновое покрытие, не обустраивая стяжку, а также не подготавливая основание. Такой теплый пол под линолеум, отзывы о котором можно прочесть в статье, имеет терморегулятор.

Все потребители, которые уже пользуются подобными системами, отмечают, что им это по нраву, ведь подобное дополнение дает возможность выставить температуру, которая необходима. Все покупатели, которые заботятся о здоровье своих домочадцев, наиболее часто выбирают инфракрасные системы по той причине, что их работа не изменяет влажность окружающего воздуха.

Теплый пол под линолеум на деревянный пол обеспечивает комфортную температуру у поверхности пола, тогда как у потолка она значительно ниже. Специалисты утверждают, что инфракрасный пол оказывает на организм лечебное воздействие, а также способствует профилактике ряда заболеваний.

Инфракрасный теплый пол под линолеум имеет и некоторые минусы. Среди них можно выделить то, что поверхность системы достаточно просто может быть повреждена. Именно поэтому при эксплуатации стоит особенно аккуратно относиться к основанию системы.

Ряд потребителей отказывается от приобретения данных полов по причине пожарной опасности, которая увеличивается при неправильной эксплуатации и повреждении пленки. При одном из этих условий может произойти возгорание.

Владельцы домов и квартир, которые желают установить дополнительное отопительное оборудование, упоминают, что достаточно высокая стоимость инфракрасных систем заставляет их склонить свой выбор в сторону более привлекательных по стоимости решений.

Такие теплые полы под линолеум своими руками могут быть установлены. На первом этапе необходимо распланировать расположение системы, исходя из площади помещения. При этом нужно исключить пространство, которое занимает мебель, в том числе полосу, ширина которой равна 200 миллиметрам. Последняя располагается вдоль стен.

Площадь, которая оказалась незанятой, следует измерить и определить необходимое количество пленки в квадратных метрах. Теперь можно на черновое покрытие застелить теплоотражающий экран, который позволит направлять излучение внутрь помещения. Образованные стыки следует склеить скотчем. Теперь мастер должен уложить инфракрасную пленку, которая обращается медными шинами вниз.

Если есть необходимость произвести раскрой, то следует руководствоваться специальной разметкой, таким образом, резать нужно исключительно по секциям. Соединение нужно произвести с помощью проводов и клипс, которые присоединяются с одной стороны секции, тогда как на другой следует произвести изоляцию с использованием специального материала, поставляемого в комплекте.

Если вы предпочли инфракрасные теплые полы под линолеум, монтаж должен производиться по определенной технологии. На следующем этапе она предполагает подключение терморегулятора, для этого необходимо установить отдельную розетку. Теперь подключаются электрические провода, которые будут идти от электрического счетчика. К регулятору прилагается схема для подключения.

Затем должен быть подключен термодатчик, от терморегулятора следует провести провода к наиболее близко расположенной секции пленки. Скотч поможет приклеить провода снизу к графитовым секциям. Перед тем как завершить работу, следует подсоединить теплый пол, подключить его к сети и проанализировать, правильно ли работает система. Только после можно уложить финишное покрытие.

Специалисты рекомендуют для безопасности проложить между декоративным слоем и теплым полом ДВП.

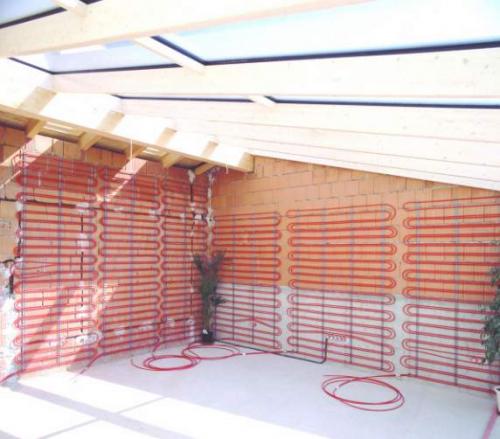

Пленочный теплый пол на стену. Последовательность монтажа водяного контура теплых стен

Крепить водяной контур отопления в стене придется по тому же принципу, что и для обустройства теплого пола. Если теплый пол уже установлен, то задача сводится лишь к подключению новых элементов к уже проложенной прямой и обратной схеме трубопроводов. Если водяного контура в полу нет, то его монтаж начинают от отопительного котла, используя трубы из металлопластика или другого материала. Их по обратке лучше крепить к термореле, в этом случае можно обойтись без громоздкого смесительного узла . Установку проводят либо сухим способом, закрывая трубопроводы гипсокартоном, либо мокрым, размещая трубы в штукатурке до ее схватывания.

Между стенами и гипсокартонном можно дополнительно проложить утеплитель.

Теплые стены обязательно подразумевают применение утеплителя. Используют фольгированный утеплитель, один из оптимальных – изолон. После этого производится проверка труб под давлением, процедура занимает не менее суток. Далее происходит монтаж поверх утеплителя пароизоляционной пленки. Штукатурный раствор наносят в три слоя: на втором выполняется монтаж термодатчиков, а на внешний монтируется армированная стеклосетка, которая предотвратит стену от деформации в случае нарушения герметичности трубопроводов.

Теплые стены можно обустроить и «сухим» способом: в этом случае сверху крепят гипсокартонную плиту, к внутренней поверхности которой приклеивают пленочный утеплитель.

Преимущество водяного контура – возможность его использования в жаркую погоду как кондиционера.
