Электрические полы бывают нескольких видов . Мы поможем вам разобраться в особенностях каждой модели, расскажем о положительных и отрицательных сторонах. Так же Вы узнаете, как сделать монтаж электрического отопления своими руками или предлагаем ознакомится с более подробной инструкцией как самостоятельно произвести укладку разных видов электрополов .

Виды электрических полов

Конструкции тёплых электрических полов различаются видом нагревательного элемента — кабель или нагреватель инфракрасного излучения.

К первому виду относится:

• греющий кабель — может применяться одно, двухжильный или саморегулирующийся провод;
• нагревательные маты — тот же кабель, но зафиксированный на сетке.

Инфракрасные системы, бывают:

• плёночными — гибкое полотно с инфракрасным элементом нагрева;
• стержневыми — маты с карбоновыми стержнями.

Ниже мы рассмотрим их особенности и недостатки подробнее.

Кабельный пол

В конструкции кабельного электрического пола главным элементом выступает провод, в нём эл. энергия трансформируется в тепловую.

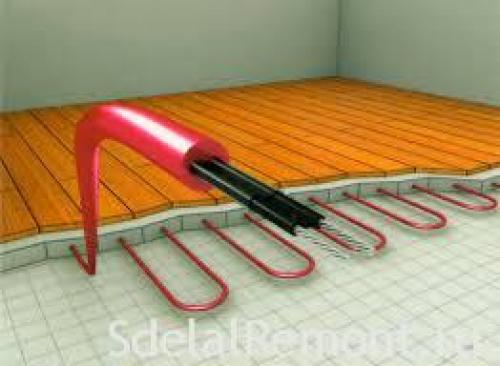

Устройство кабельного пола и нагревательного элемента

Кабельное отопление включает в себя: нагревательный кабель, соединительные муфты, регулировочные и контролирующие приспособления.

Основная часть — греющий кабель, он имеет несколько изоляционных слоёв. В его составе: токоведущие жилы, стекловолокнистое армирование, полиэфирная плёнка, медный проводник, алюминиевый экран и защитный слой ПВХ.

Кабель для тёплых электрических полов бывает резистивный и саморегулирующий. К резистивным относятся:

1. Одножильный — стоит не дорого, но высокий уровень электромагнитного излучения делает установку недопустимой в жилых комнатах.
2. Двужильный — в нём одна нагревательная жила выполняет функцию обычного провода, вторая — нагревательного. Это свойство увеличивает стоимость, но зато снижает ЭМИ.

Саморегулирующий кабель — он может менять уровень нагрева в зависимости от температуры в помещении. Устройство провода — две замкнутые параллельные токовыводящие жилы с полупроводниковой матрицей.

Эти полупроводники отвечают за регулировку и контролируют уровень нагрева. Свойство такого вида кабеля приводит к экономии электричества, но это не отражается на равномерности прогрева поверхности.

Принцип работы

Внешне греющий кабель напоминает обычный провод, передающий электрическую энергию, но все не так просто. В его жилах происходит преобразование электроэнергии в тепловую.

Так как провод экранированный, то он пригоден для укладки в помещениях с высоким уровнем влажности.

Кабельный теплый пол под плитку. Какой лучше выбрать электрический теплый пол под плитку

Электрические тёплые полы делятся на две большие группы: кабельные и инфракрасные. У кабельных полов нагревательным элементом является кабель, а у инфракрасных – композитные стержни или плёнка с нанесёнными на неё токопроводящими углеродными полосами. Кабельные полы поставляются либо в виде собственно кабеля, либо нагревательного мата. Нагревательный мат представляет собой кабель, прикреплённый с определённым шагом к основе. Основой, как правило, является сетка из стекловолокна, либо фольга. Перед покупкой нужно уточнять у производителя или продавца, с каким покрытием сочетается тот или иной продукт. Для плитки применяют оба варианта кабельных полов (кроме фольгированных, так как их монтаж не подразумевает прочного сцепления плит, клея и основания), а также стержневые. Инфракрасный плёночный используется с плиткой довольно редко.

Решения для каждого дома и любого бюджета

Электрические тёплые полы – универсальное средство для обогрева жилых помещений, их разрешается подключать к существующим системам проводок в многоквартирных домах

Выбрать

Теплые полы «Теплолюкс»

Реклама. ООО «Группа Теплолюкс»  LjN8K1Gvj

Нагревательный кабель.  Это идеальный вариант, если ремонт помещения начинается с нуля, либо запланирован капитальный ремонт. Чтобы смонтировать такой теплый пол, нужно выполнить стяжку и уложить кабель в слой раствора толщиной 3-5 см. Преимущество кабеля заключается в том, что шагом укладки можно корректировать общую мощность обогрева. Например, для ванной комнаты, где высокая влажность, можно уложить кабель плотнее и тем самым усилить обогрев, а для небольшой комнаты без балкона, наоборот, сделать шаг шире и снизить мощность. Рекомендуемая мощность для жилых комнат при наличии основного источника тепла – от 120 Вт/м2. Для ванных комнат или холодных помещений – 150-180 Вт/м2. Рекомендуем рассматривать двухжильные кабели из-за относительной простоты укладки по сравнению с одножильными.

Нагревательные маты  укладывают в тонкий слой (5-8 мм) плиточного клея. Таким образом, монтаж мата проще, чем монтаж кабеля, а главное – он почти не увеличивает высоту напольного покрытия. Если требуется уложить мат под углом или подогнать по форме площади, его можно разрезать, не затрагивая кабель. Оптимальная мощность мата – 150-180 ватт на 1 м²: это обеспечит равномерный и быстрый прогрев помещения.

Стержневой пол.  Нагревательными элементами являются стержни из композитных материалов (наиболее распространены стержни на основе карбона), прикреплённые к мату с определённым шагом. Производители таких полов утверждают, что они весьма экономичны, так как прекращают потребление электричества, когда стержни нагреваются до определённой температуры. Монтируют стержневой пол как в стяжку, так и в плиточный клей.

Теплый пол электрический под линолеум. Что такое электрический теплый пол

Электрический теплый пол — это нагревательный элемент, равномерно распределенный по всей площади помещения. Он может использоваться как основной источник обогрева, или в качестве дополнительного элемента, используемого с целью повышения комфорта. С точки зрения конструкции, электрический теплый пол выпускается в двух вариантах:

Греющий кабель можно приобрести в рулоне и уложить на пол самостоятельно. Есть и другие варианты — например, нагревательные маты. Они представляют собой тот же кабель, но уже прикрепленный к несущей конструкции (стеклосетке), свернутой в рулон. Для монтажа его надо просто развернуть по длине комнаты (используется нужное количество полос). Пленочный теплый пол укладывается тем же способом, но с некоторыми особенностями.

Оба варианта объединяет только необходимость подключения к сети электропитания. Греющий кабель представляет собой один из вариантов реализации ТЭНа, спирали или других разновидностей подобных элементов. При подключении электропитания кабель нагревается и отдает тепловую энергию в окружающую среду. Инфракрасный теплый пол не вырабатывает тепловую энергию. Он излучает инфракрасные (тепловые) лучи, от контакта с которыми нагреваются все поверхности, находящиеся в контакте. Это пол, мебель, частично стены и т. п.

Использование греющего кабеля принято считать более мощным и эффективным, но и более затратным вариантом обогрева. Если в регионе высокие тарифы на электроэнергию, счета за использованные ресурсы буду весьма значительными. Однако, потребляемая мощность инфракрасного теплого полна заметно выше. Если пленочный нагреватель потребляет 220 Вт/м², а кабель — 80-150 Вт/², сравнение становится очевидным.

Однако, здесь есть одна особенность. Укладку греющего кабеля (или греющего мата) можно выполнить двумя способами:

уложить на черновой пол и залить слоем стяжки, на который укладывается финишное покрытие

уложить на черновой пол, накрыть жестким листовым полотном (фанера, ОСБ, ДСП и т. п.) и уложить финишное покрытие

В первом случае теплоотдача от греющего кабеля будет максимальной, что позволит использовать щадящий режим нагрева. Расход электроэнергии будет не слишком велик. Во втором случае полотно листовых материалов сыграет роль теплоизолятора, отсекающего тепловую энергию. Придется увеличивать нагрузку на греющий кабель, что приведет к повышенному расходу электроэнергии.

Инфракрасный пленочный теплый пол укладывают непосредственно под напольное покрытие, без промежуточного полотна из листовых материалов. Кроме того, полотно пленки не укладывают под диваны, предметы корпусной мебели — это вызывает перегрев и выход из строя. Поэтому, количество излучающих элементов гораздо меньше, а эффективность работы — заметно выше. Это делает режим работы более экономным.

Электрический теплый пол монтаж. Тонкости монтажа электрического теплого пола

Последнее десятилетие огромную популярность стала иметь система теплых полов. Ведь ее установить возможно своими руками без помощи специалистов. Также это эффективный способ создания комфорта в загородном доме или квартире.

Виды

Выбор типа системы электрического отопления пола зависит от того, каким будет обогрев (основной или дополнительный). Также необходимо учитывать размер помещения и напольное покрытие.

Кабельный

Данный вариант теплого пола намного раньше был изобретен, чем остальные виды. Представляет собой провод (кабель), благодаря которому происходит обогрев. Такой теплый пол бывает двух видов – непосредственно кабельный и нагревательные маты.

Кабельная система отопления, как понятно из названия, основывается на нагревании кабеля. Система состоит из терморегулятора, температурного датчика и провода, имеющего двойную изоляцию. Это самый трудоемкий вариант отопления, ведь его монтировать необходимо в цементную стяжку.

Нагревательные маты – это стекловолокнистая сетка, на которой уже закреплены электронагревательные элементы (кабели). Преимуществом матов является то, что за установить их можно без особых усилий. Достаточно лишь уложить на основание нагревательные маты и подключить к сети.

Пленочное покрытие на основе инфракрасной пленки

Пленочное покрытие – это термопленка, состоящая из углеродной основы. В качестве нагревательного элемента выступает сплав меди и алюминия. Все элементы параллельно соединены и запаяны в пленку. Такое отопление не требует применения цементной стяжки, а финишное покрытие наносится прямо на пленку.

Плюсы и минусы

Электрический теплый пол отличается рядом весомых преимуществ:

1. Возможно его использование как основного, так и вспомогательного источника отопления;
2. Нагрев поверхности происходит равномерно;
3. Возможность установки с различными напольными покрытиями (линолеум, ламинат, керамическая плитка);
4. Можно самостоятельно регулировать температуру как во всей квартире, так и в отдельных частях;
5. Это экологически чистая продукция, которая не наносит вреда здоровью;
6. Длительный срок эксплуатации;
7. Не занимает полезного места в жилом помещении, тем самым вид интерьера не изменяется.

Минусы:

1. Высокая стоимость продукции;
2. Нельзя использовать такой обогрев под паркет или половую доску, так как под воздействием высоких температур древесина деформируется;
3. Кабели создают электромагнитное поле;
4. При неправильном монтаже появляется риск поражения электрическим током.

Особенности установки

Имеется три способа установок электрического пола:

• Установка в слой стяжки с последующим покрытием напольным материалом;
• Укладка поверх самой стяжки под плитку;
• Монтирование системы под напольное покрытие (пленочное отопление).

Первый способ укладки используется для жилых помещений. В этом случае рекомендована установка кабельных теплых полов. Под систему отопления монтируется слои гидроизоляции и теплоизоляции.

Монтаж состоит из нескольких этапов:

• Укладывание гидроизоляционного материала;
• Монтаж теплоизоляции;
• Закрепление нагревательных кабелей;
• Создание стяжки.

При установке электрического теплого пола (ЭТП) под ламинат, деревянное покрытие и линолеум используют пленочное отопление (инфракрасную пленку). Инфракрасные лучи эффективно проходят через материалы и прогревают поверхность пола.

Технология выполнения монтажных работ:

• Необходимая поверхность накрывается фольгированным материалом;
• Если есть необходимость, то дополнительно создается гидроизоляция;
• Установка нагревательных элементов (инфракрасная пленка);
• Проверка электросистемы обогревательного элемента;
• Нанесение финишного покрытия.

Под кафель устанавливают электрокабели и нагревающие маты. Плюсом нагревающих кабелей является то, что возможно самостоятельно определить шаг укладки (интервал между кабельными шнурами). Электронагревательные элементы закрепляются с помощью монтажной ленты.

Подготовка основания

Правильно подготовленное основание для укладывания электрического пола является показателем качества будущего напольного покрытия.

Алгоритм работ:

1. Основание должно быть чистым и ровным. Фундамент очищается от загрязнений и, если есть необходимость, выравнивается с помощью цементной смеси. Трещины и прощелины тщательно заделываются. Бетон и керамогранит выравнивается при помощи шлифовальной машины.
2. Измерение помещения. Правильно выполненные замеры помогают ускорить процесс монтажа системы.
3. Грунтовка поверхности чернового пола. Грунтование позволяет лучше скрепить основание с цементной стяжкой.
4. Далее укладывается гидроизоляционный слой при помощи полиэтилена, который должен заходить на стену на 10 см.
5. Размещение по периметру основания демпферной ленты. Она предназначается для равномерного распределения тепла по поверхности.

Как рассчитать материал и мощность?

Необходимо знание коэффициента мощности для того, чтобы узнать, достаточным ли будет обогрев помещения. Также это позволяет правильно определиться с размером и количеством материала.

Источник: https://doma-na-veka.ru/stati/montazh-elektricheskogo-teplogo-pola-svoimi-rukami-montazh-elektricheskogo-teplogo-pola-s

Пирог электрического теплого пола. Рекомендации

Во время проведения работ по заливке раствора для стяжки теплого электрического пола следует придерживаться определенных рекомендаций, которые позволят не только качественно произвести укладку теплого пола под стяжку, но и выбрать минимальную толщину стяжки.

Многое будет зависеть от мощности нагревательных элементов системы отопления в помещении. Чем она будет больше, чем толще придется создать слой заливки раствором:

• 80-120 Вт/м²– слой стяжки составит до 20 мм.
• 100-140 Вт/м²– 30-50 мм.
• 160-200 Вт/м²– 60-100 мм.



  Толщина “пирога” теплого пола

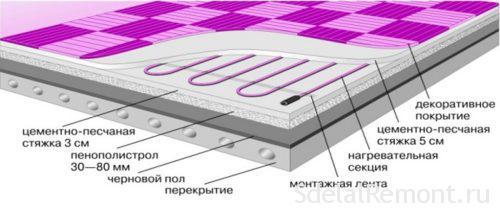

Когда выполняется электрический теплый пол толщина стяжки должна соблюдаться в зависимости от конкретных условий исполнения и параметров помещения.

Но при этом обращается внимание на то, что от толщины слоя заливки будет зависеть и время, в течение которого основание пола будет полностью прогрето. Так что не всегда очень выгодно создать толстый слой из подготовленного раствора. В таком случае будет затрачено большое количество электроэнергии на прогрев помещения.

До заливки электрического теплого пола следует несколько раз проверить правильность установки нагревательных элементов, а также проведения проводки и подключения всех компонентов. В последующем для устранения неисправности придется производить демонтаж стяжки. Вся проводка и электрические приборы должны быть заизолированы. Это также относится и помещенного в гофрированную трубу датчика температуры.

Если правильно расположить термодатчик, то при его выходе из строя не придется разбивать стяжку для извлечения. Он просто будет вынут из гофрированной трубы и заменен на аналогичный. Стоит отметить, что терморегулятор не может устанавливаться в том помещении, где имеется постоянно высокий уровень влажности.

Заливать кабельный пол можно и клеевым раствором. Но это предусмотрено только в том случае, если в качестве напольного покрытия используется плитка или керамогранит.

Источник: https://domastroevo.ru/novosti/ustanovka-elektricheskiy-teplyy-pol-rekomendacii-po-vyboru

Как сделать теплый пол электрический под плитку. Устройство теплого пола под плитку

Как уже выше упоминалось, прочность и долговечность эксплуатации керамической плитки во многом зависит от качества стяжки . Нужно более подробно остановиться на этой операции, что позволит избежать многих ошибок. Для примера рассмотрим вариант с водяным подогревом пола с покрытием керамической плиткой.

Монтаж теплого пола выполняется в три этапа: сначала выравнивают основание (обычно с помощью черновой стяжки), затем укладывают водяной контур, подключают его к коллектору и производят проверку системы, завершают заливкой стяжки под финишное покрытие — плитку.

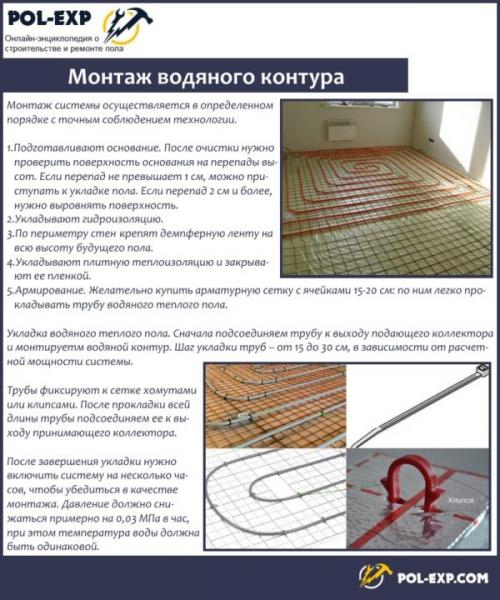

Монтаж водяного контура

Если система работает нормально, можно приступать к заливке стяжки под плитку. Делать это нужно очень аккуратно, чтобы не повредить трубы.

Шаг 1. Установите маяки. Их можно делать самостоятельно из массы или пользоваться специальными металлическими планками. Второй вариант предпочтительнее, работы намного упрощаются и ускоряются. Маяки можно использовать многократно и вынимать из раствора или оставлять их там насовсем. Профессионалы применяют второй вариант – профили стоят копейки, нецелесообразно терять время на их доставание и выравнивание бороздок.

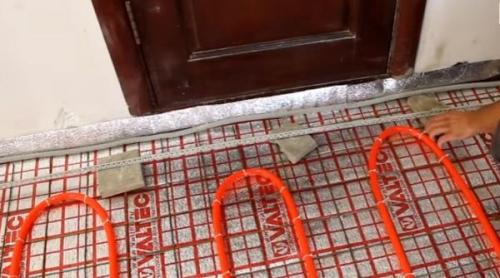

Для стяжки нужно установить направляющие из профиля

Практический совет. Толщина стяжки над системой водяного подогрева примерно 5 см, для ускорения выставления маяков пользуйтесь подкладками высотой примерно 4 см.

Для подкладок можно применять куски тротуарной плитки, кирпича или иных стройматериалов на бетонной основе. Верхние поверхности труб должны накрываться стяжкой толщиной не менее трех сантиметров, в противном случае возможно появление так называемой зебры – неравномерного прогревания пола, чередования теплых и холодных участков.

В качестве подкладок под маяки используют куски тротуарной плитки

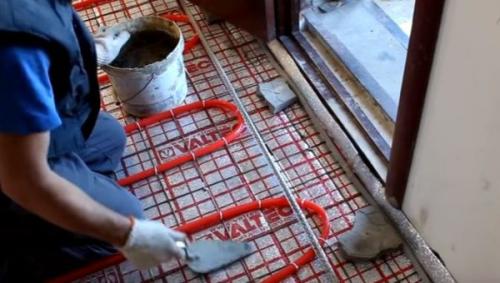

Шаг 2. Подготовьте специальный песчаный раствор для выставления маяков. Он должен быть густым и с увеличенным процентным содержанием цемента, рекомендуется применять пропорцию 1 (цемент):3 (песок). Выставьте подкладки по уровню на цементные основания, прикрепите к ним металлическую рейку. Делать это можно при помощи имеющегося раствора или метизов. Если выбран второй вариант, то в подкладках предварительно надо просверлить отверстия и вставить пластиковые элементы дюбелей.

Источник: https://mebel-doma23.ru/stati/kak-sdelat-elektricheskiy-teplyy-pol-svoimi-rukami-ustroystvo-elektricheskogo-teplogo-pola

Как сделать электрический теплый пол под ламинат. Особенности отопительной системы

Грамотная укладкапод ламинат предполагает, что она будет выполнена с учетом всех нюансов . В своей работе греющее оборудование использует ик-волны. Внутри тонкого многослойного полотнища запаяны излучатели, испускающие волны инфракрасного диапазона. Они движутся вверх, где задерживаются массивными предметами. В данном случае. Оно аккумулирует в себе тепло, постепенно отдавая его воздуху.

Излучение генерируют собранные в несколько полос карбоновые излучатели. В более мощных системах полотно сплошное. В любом случае по его краю располагаются токопроводящие шины из биметалла, которые отвечают за передачу электроэнергии на нагреватель. Мощность оборудования варьируется в пределах от 120 до 230 Вт. Разнятся размеры и толщина полотнищ.

Последний показатель не превышает 2 мм, что позволяет без проблем монтировать материал под любым покрытием. Ширина стандартной пленки может быть 100, 80, 60 и 50 см. Для удобства использования полотно поделено на сегменты, между которыми его можно разрезать. Средняя длина такого фрагмента составляет 20 см. Таким образом, при необходимости можно смонтировать греющий пол любой, даже очень сложной формы.

Пленочный пол под ламинат: что учесть при выборе покрытия

Стандартные ламели нельзя монтировать на нагреватели. Причин тому несколько:

• Панели обладают низкой теплопроводностью, что будет препятствовать обогреву помещения.
• Под воздействием высокой температуры геометрия пластин может изменяться, в результате поверхность может покоробиться.
• При нагреве искусственное покрытие может выделять токсичные вещества.

Все это достаточно серьезные причины, чтобы отказаться от его использования. Однако существуют специальные модели материала, предназначенные для укладки на обогреватель. Для них разработана особая маркировка, которую обязательно наносят на упаковку. Еще один важный момент: обязательное наличие замков на ламелях. Они должны быть уложены только по технологии плавающего пола, то есть без связи с основанием. Наклеивать в этом случае нельзя.

Правила размещения греющего полотна

Отопление такого типа может быть как основным, так и дополнительным. В первом случае необходимо положить пленку на 70% площади, во втором все зависит от количества и мощности основных источников тепла. Однако в любом варианте следует учитывать важные рекомендации.

• На напольном покрытии над пленкой запрещено размещать теплоизолирующие предметы. Такие, как крупная мебель без ножек, плотныеи т.п. Система на таких участках перегревается и может выйти из строя.
• Тяжелые предметы, вроде габаритнойи мебели, не должны стоять над ик-полотном. Ламели под ними могут прогнуться, что приведет к излишнему давлению на нагреватель. В таких условиях он быстро ломается.
• Если предполагается комбинированное отопление, нельзя допускать, чтобы ламинированное покрытие грелось от двух источников тепла одновременно.
• Нужно учитывать, что зона нагрева пленочного материала выходит за его физические границы. По этой причине его не рекомендуется укладывать вплотную к стенам, крупной мебели и т.п. Отступ должен составлять порядка 3-10 см. Это зависит от мощности оборудования.

Электрический теплый пол под плитку. Какой выбрать электрический теплый пол под плитку — плюсы и минусы, ТОП производителей

Главное достоинство керамической плитки — возможность укладки на любую из существующих систем обогрева: водяную или электрическую, так как она обладает высокой теплопроводностью.

Если стоит вопрос, какой тип тёплого пола лучше выбрать под плитку, то наш ответ — электрический , ведь он прост в укладке, и не оказывает давление на перекрытие, как водяная система отопления.

Разберём подробнее все устройства с обогревом для пола используемые под кафель, чтобы выяснить, какое лучше в каждом конкретном случае.

Виды электрических тёплых полов: плюсы и минусы

Одно из лучших сочетаний — это плитка с электрическим тёплым полом. Такой пирог прост в установке, в сравнении с водяным тёплым полом, ведь большая часть видов не нуждается в стяжке из бетона. Мы провели сравнительный анализ и определили какой пол лучше — водяной или электрический .

Главный плюс электрической системы — возможность круглогодичной работы. Различаются тёплые полы электрического типа по конструкции, способу обогрева и монтажу.

Кабельные полы

Электрический теплый пол кабельного типа — самая дешёвая и простая модель, не нуждающаяся в дополнительном обслуживании. Подходит как для квартир, так и для частных домов. Срок службы большой. С виду напоминает простой провод, который фиксируется к полу с отступом 10 см от стен, и заливается стяжкой. Электрические устройства данного типа подразделяются на:

1. Резистивные — производятся из одно или двухжильного кабеля, отличие заключается в способе подключения, но функционируют они по одному принципу. Ток проходит по проводу, приводит к нагреванию жил, которые передают тепло стяжке, после этого тёплый воздух расходится по комнате и равномерно прогревает площадь. Двужильный лучше подходит для спальной, а в гостиную, где люди находятся меньше времени, можно положить одножильный, тем самым сэкономив семейный бюджет.

Стоимость резистивных электрических тёплых систем намного ниже других видов. Кроме того, возможно класть данный тип пола в помещениях с нестандартной планировкой.

1. Саморегулирующиеся — по принципу работы отличаются от резистивного типа. В такой конструкции два провода проходят параллельно в одной оплётке. Между ними размещён полимерный полупроводник, по которому осуществляется подача поперечного тока.

В саморегулирующемся устройстве, на теплоотдачу влияет окружающая температура. Такой вариант лучше использовать под плитку, так как он не приводит к перегреву поверхности теплого пола.

Прежде, чем положить кабельный вид тёплого пола под плитку, необходимо провести расчёты и составить схему расположения контура. В данной конструкции требуется стяжка, её толщина должна быть 3 — 5 см , чтобы она полностью закрывала обогревательные элементы.

Наличие бетонного слоя существенно повышается нагрузку на перекрытия, и поднимает уровень полов, однако слой бетона не настолько толстый, как при сооружении водяного пола. При применении тонкого кабеля под плитку, допускается его монтаж в слой плиточного клея.

Основной недостаток данного теплого пола — то, что при повреждении элемента нагрева, происходит выход из строя всей конструкции. Потребуется капитальный и дорогой ремонт.

Стоит кв. метр кабеля 1,5 тыс. руб, а укладка кв. метра обойдётся в 1 тыс. руб.

Термоматы

Это разновидность кабельных полов, но с более удобной формой, поэтому считается лучшим вариантом. Провод закреплён на специальной стекловолоконной сетке змейкой, это существенно упрощает процесс установки.

Ещё один плюс — термоматы можно укладывать только в отдельной зоне, в которой требуется обогрев. Толщина сетки составляет всего 3 мм, поэтому они лучше подходят для комнат с невысокими потолками, так как не уменьшают расстояние от пола до потолка.

Нагревательные электрические маты бывают:

• одножильными — они стоят не дорого;
• двухжильными — цена их выше, но зато они безопасны, так как у них отсутствует электромагнитное излучение.

Термоматы — лучший вариант, который можно положить под плитку. В данном случае не требуется заливки стяжки. Укладка проще чем кабельного пирога, а эффективность не меньше. На черновой пол кладутся маты, фиксируются на клей и накрываются декоративным покрытием (плиткой). При необходимости допускается надрезание сетки, чтобы повернуть её в нужном направлении, главное не повредить провод.
