Укладка тротуарной плитки на грунт. Бетонное
Класть бетон напрямик, на грунт противопоказано. Должны быть как минимум три слоя: геотекстиль, 5 см песка и 5-7 см щебня. Все слои тщательно трамбуют при помощи передвижного электротрамбовочного станка либо утаптывают. Возможно привлечение и трамбующей спецмашины – катка, иного трамбователя на колёсах (или гусеницах), которое используют автодорожники.
Укладка (заливка) бетона без нижнего слоя щебня может привести к ускоренному разрушению из-за пучения грунта, чья глубина, в зависимости от региона, колеблется в России от 60 до 220 см, а песок с щебнем нивелируют его морозное движение, набухание.
Ситуация зависит от того, насколько пучинист сам грунт, однако песчано-гравийная подушка (ПГП) обязательно нужна. Можно засыпать её и из ПГС (песчано-гравийной смеси). Далее сделайте следующее.

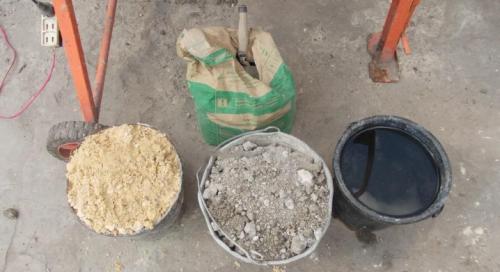

- Приготовьте бетон в пропорции «песок-цемент-вода», характерной для марки М-400 (1:4 в соотношении «цемент-песок»). Не экономьте на цементе – безупречно сделанная основа простоит без особого растрескивания и каких-либо признаков расползания, раскола не менее 35 лет. Большие партии бетона удобно делать на бетономешалке. Если у вас нет такого устройства, и вы не хотите возиться с перевозкой на тачке (или переносом вёдрами), можно заказать машину с бетономесом (до нескольких кубометров готового (товарного) бетона.
- Постелите на ПГП полиэтилен и залейте свежеприготовленный бетон, тут же распределяя, разравнивая его. Слой залитого бетона может достигать 15 см. Ещё большую прочность можно получить, поместив в это пространство перед заливкой бетона «вязаный» или сварной металлокаркас (самосборная решётка) из арматуры «10-ки» или «12-ки» класса А3 (А-400). В будущем это даст возможность занять часть двора под капитальную пристройку (потребуется изменение проекта дома, усадьбы). Каркасную решётку перед заливкой поднимают на 5 см над ПГП.
Дождавшись, когда бетон затвердеет, начните его регулярно поливать. Срок набора максимальной прочности – месяц.
Укладка тротуарной плитки слои. Что подразумевает технология укладки тротуарной плитки по ГОСТу
Если речь идет о технологии укладки тротуарной плитки своими руками и для себя, то составлять нормативную документацию и согласовывать ее в контролирующих органах, конечно, не потребуется. Но в случае промышленных объемов, в рамках дорожного и городского строительства методика мощения тротуарной плиткой регламентируется в соответствии с ГОСТом 17608-91.
В первую очередь необходимо разработать проектно-сметную документацию: схемы и технологические карты производимых работ, скалькулировать объемы материалов, трудовые ресурсы, время работы механизмов и транспорта, а на их основе рассчитать общие нормативные затраты на строительство согласно смете.
До укладки покрытия на облагораживаемой территории, в соответствии с технологией, должны быть проведены следующие обязательные процедуры: планировка и геодезическая разбивка поверхности, контроль качества тротуарной плитки по ГОСТу 17608-91, обеспечение доступности строительных материалов, инструмента, оборудования и необходимой строительной техники на участке работ.
ГОСТом 17608-91, СНиП Ш-8-76 и Ш-10-75, инструкциями ВСН-50-79 и ВСН-26-76, а также ТУ 400-1-190-79 устанавливаются и подробно регламентируются все операции в рамках методики укладки тротуарной плитки при обустройстве тротуаров, сопряженных с проезжей частью.
Порядок выполнения работ:
Формирование углублений в грунте для размещения бордюров.
Установка поребрика по всему периметру будущей тротуарной площади.
Засыпка и разравнивание основания под укладку плитки (это может быть щебень или иные сыпучие материалы в несколько слоев, а также бетон) для водоотлива и распределения нагрузки на поверхность.
Создание подстилающего слоя (подушки), как правило, из песка, чтобы выровнять площадку.
Мощение самой тротуарной плиткой.
Наполнение швов между брусчаткой.
В соответствии с технологией, укладка тротуарной плитки вдоль дорожного полотна производится уже после полного обустройства покрытия дороги и бордюрных камней вдоль нее. Если бордюр устанавливается без использования спецтехники, то рабочие должны быть снабжены специальными захватами.
Стройматериалы для обустройства подушки и подстилающего слоя при выгрузке из транспорта необходимо равномерно распределить по всей поверхности, где будет произведена укладка тротуарной плитки, после чего тщательно разровнять и уплотнить их. Последнее рекомендуется делать с помощью спецтехники или ручного инструмента: самоходных и ручных катков, трамбующих виброплит, малогабаритных ручных трамбовок.
Технологией укладки данного вида покрытия предусматривается возможность ручного мощения элементами тротуарной плитки, если длина любой из сторон не превышает 60 сантиметров. Мощение производится поперек будущей дорожки, ряд за рядом. Если границы укладки не обозначены бордюрными камнями, то их следует отметить, вбив клинья по углам облагораживаемой территории и натянув по периметру веревку. В соответствии с ней производят подгонку граней крайних элементов покрытия.
ГОСТом, описывающим технологию укладки бетонной тротуарной плитки и плитки из других материалов заводского или самостоятельного изготовления, установлен допустимый зазор между отдельными соседними элементами шириной в 0,5-0,8 сантиметра. Чтобы не допустить отклонений, можно использовать специальные маячки или распорки. После укладки тротуарной брусчатки промежутки необходимо наполнить смесью из песка и цемента в пропорции один к трем.

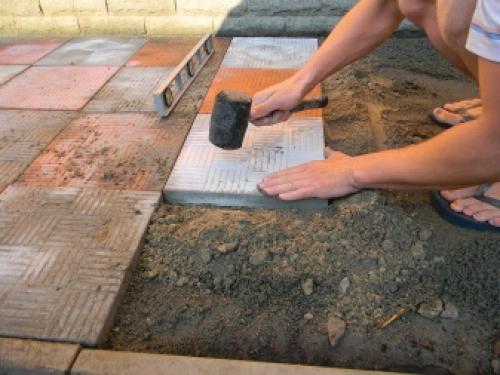

Вертикальное выравнивание отдельных плиток при мощении относительно общего уровня покрытия производится киянкой или иным деревянным ударным инструментом, исключающим повреждение материала. Выступы или углубления каждого элемента должны быть в пределах двух миллиметров от уровня полотна.
Подготовительные земельные работы, мощение и трамбовку подушки и подстилающего слоя нужно, в соответствии с технологией, осуществлять при плюсовых температурах. То же самое относится к методике укладки тротуарной плитки на бетонное основание: для его правильного схватывания необходимо обеспечить температуру выше нуля и исключить попадание влаги, накрыв поверхность водонепроницаемым материалом.
Сам процесс мощения и наполнения межплиточных швов не должны происходить во время выпадения осадков или при сверхнизких отрицательных температурах (ниже 15 градусов мороза).
Плитка на грунт. Общие правила
Вне зависимости от того, будет производиться монтаж тротуарной плитки на бетон, песок или песчано-цементную смесь, основной процесс подготовки останется неизменным. Для проведения работ на этом этапе потребуются измерительные инструменты (рулетка и уровень), болгарка для раскроя плитки, киянка и молоток, шпатель, если предстоит класть раствор, лопата и грабли.
При бетонировании будет полезна механизация приготовления смеси, при сухой укладке необходимо запастись специальной трамбовкой.
Укладка плитки производится поэтапно.

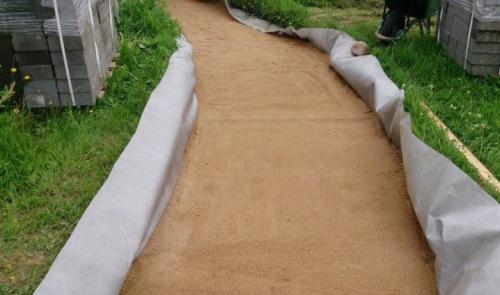

- Земляные работы . Они начинаются с разметки площадки кольями и шнурами, верхний слой почвы внутри разметки вынимается примерно на 25-35 см. Траншея чистится от мусора, корней, выравнивается лопатой, особенно рыхлую почву укрепляют щебнем, трамбуют. Дно выстилают геотекстилем для защиты от прорастания травы, плотно фиксируют клейкой лентой внахлест.
- Формирование дренажной подушки . На дно подготовленной канавы необходимо насыпать песчаную подушку толщиной до 60 мм, уплотнить ее и пролить водой. Поверх нее слоем 100-150 мм насыпается щебень средней фракции. Подушка уплотняется, проливается водой.
- Гидроизоляция . Дренаж нужно укрыть водонепроницаемым материалом, для того чтобы влага из грунта не размывала плитку. Для этого поверх слоя щебня укладывается плотный полиэтилен, лучше одним куском, либо соединенный по шву машинкой с последующим проклеиванием области стыка клейкой лентой. Уложенную гидроизоляцию присыпают песком.
При закупке материалов важно делать прибавку в 10-15% к стандартному объему. Это позволит обеспечить достаточный запас, если в расчетах окажутся ошибки или часть сырья придет в негодность. Количество бордюров определяется исходя из размера периметра мощения – его делят на длину бетонного элемента. Для гидроизоляции годится самая обычная полиэтиленовая пленка максимальной ширины.
Важно, чтобы швов оказалось как можно меньше. Остальной процесс укладки зависит от выбора основания.
Укладка тротуарной плитки на неровную поверхность. Основные требования

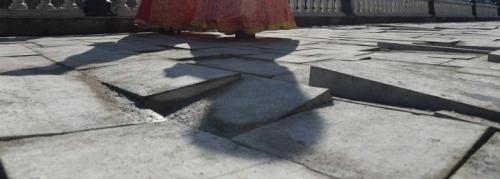

Монтируемый под тротуарную плитку пирог может быть разным. Опора должна быть качественной, иначе кладка со временем может поплыть. Чтобы плиты не заваливались друг на друга, необходимо соблюдать ряд требований, предъявляемых к основаниям. Поверхность под укладку должна быть ровной, устойчивой, прочной, долговечной, заглубленной в землю. Кроме того, она должна быть гидроизолированной.
Для начала стоит продумать устройство дренажной подушки. Она будет отводить накапливающуюся влагу, предупреждая разрушение элементов мощения. Это слой дренажного материала, который кладут на подготовленное и утрамбованное дно.
Чтобы снизу не поступала вода, необходимо провести гидроизоляцию.
Необходимо предусмотреть отвод воды, поступающей на покрытие при выпадении обильных осадков. Устройство водостока обычно выполняют путем создания стоковой канавки под уклоном. Чтобы сделать ровное покрытие с идентичными швами, придется выравнивать каждый слой подушки.
Основание под тротуарную плитку должно исключать смещение элементов облицовки вне зависимости от уровня нагрузки. Чтобы обустроить тротуарные дорожки по всем правилам, следует воспользоваться ГОСТ 17608-91, СНиП Ш-8-76, СНиП Ш-10-75, инструкциями BCH-50-79, ТУ 400-1-190-79.
Структура устройства сборных тротуаров под брусчатку состоит из нескольких элементов:
- подстилающий слой;
- основание;
- плиточное покрытие.
Что касается укладки на старое основание, то этот вопрос решается по-разному. Если это плитка, то оценивается ее состояние. В идеале нужно класть брусчатку на только что смонтированный пирог.
Желательно убирать старый настил, поскольку он может стать причиной деформации и преждевременного разрушения облицовки.
Укладка тротуарной плитки без песка. Подготовка основания
Один из важных этапов при укладке – подготовка основания. Именно от правильности проведенных работ зависит прочность дорожек, а также внешние качества. Выбирать разновидность основания следует в соответствии с предполагаемым уровнем нагрузки на облагораживаемую территорию. К примеру, перед тем, как уложить тротуарную плитку своими руками для оформления дорожек, на которые не предполагается значительная нагрузка, рекомендуется насыпать песчаную основу.
Если на поверхность укладываемой плитки предполагаются значительные нагрузки, например, использование в качестве автомобильной стоянки, разумно остановиться на бетонной основе. Она является наиболее прочной, обеспечивает длительный срок эксплуатации, но требует проведения достаточно сложных работ. Итак, как положить тротуарную плитку посредством обустройства бетонного основания? В этом случае важно руководствоваться следующими рекомендациями:
- Шаг первый. Наиболее важная задача – армирование основы. Для этой цели можно использовать как готовую сетку, размер ячеек которой равен 10 на 10 см, так и подходящие остатки строительных материалов, арматуры, металлолома. Перед армированием необходимо вбить в землю металлические или деревянные колышки таким образом, чтобы решетка находилась в 3 – 5 см над поверхностью.
- Шаг второй. Далее производится непосредственно заливка бетона. Делать это необходимо таким образом, чтобы поверхность бетонного основания располагалась ниже поверхности земли минимум на 3 см – это расстояние, необходимое для укладки декоративной плитки. Заливку надо провести за один раз – важно принять это во внимание и заблаговременно подготовить достаточный объем смеси.
Разновидности водостоков тротуарных и способы их установки
После заливки бетона обязательно следует выждать несколько дней, пока смесь не схватится и не приобретёт достаточную твёрдость.
Укладка тротуарной плитки на отсев. Преимущества и недостатки отсева для тротуарной плитки
Задумываясь о том, можно ли класть тротуарную плитку на отсев, нужно тщательно изучить свойства материала и сферы применения. Отсев для тротуарной плитки идеален – он не просто позволяет ровно выложить слой и утрамбовать его, но и эффективно заполняет швы между отдельными плитками. Материал демонстрирует хорошую проницаемость, влагу в себе не держит, не размывается дождем и не проседает под воздействием погодных факторов.
Мелкофракционный отсев поставляется фасованным в тару по 25-50 килограммов либо россыпью в нужном объеме, что дает возможность организовать удобную доставку материала в любых количествах на маленькие и большие объекты.
Основные преимущества укладки тротуарной плитки на отсев:
- Невысокая стоимость
- Идеально ровный слой плитки
- Хорошие дренирующие свойства – отсев используется в котловане для покрытия и дренажа
- Стойкость к различным воздействиям
Основным недостатком отсева для тротуарной плитки является риск его намокания. Чтобы избежать проблем и превращения отсева в кашу, необходимо правильно трамбовать материал на этапе укладки плитки по возможности с использованием специальной техники.
Если планируется укладывать плитку на отсев в условиях влажной почвы или свежей насыпи, желательно подсыпать крупнофракционный щебень и проложить геотекстиль.
Подробно изучать вопрос о том, какой отсев лучше для тротуарной плитки, нецелесообразно: практически все виды отсева демонстрируют свойства, близкие свойствам песка. Поэтому выбирать можно любой тип материала, ориентируясь на стоимость и ассортимент. Чтобы понизить стоимость проводимых работ рекомендуют выбирать отсев гравийной или гранитной пород.
Укладка тротуарной плитки на бетонное основание. Принципы укладки
Технология укладки тротуарной плитки на бетонное основание состоит из нескольких этапов:
- Геометрическая разметка , колышки при этом вбивают как можно чаще, чтобы не допустить провисания веревки.
- Снятие почвы (на глубину 20-25 см), планировки и уплотнения существующего грунта.
- Установка бордюров ниже уровня мощения на 2-3 см. (с таким расчетом, чтобы их верхние края не препятствовали стоку воды). Для этого в подготовленную траншею насыпают 10-15 см. щебня, трамбуют и заливают раствор (2 см.), затем устанавливают бордюр и ждут когда «схватится» бетон.
- Подготовка основания : засыпки и уплотнения щебня (15-20 см.), прокладки гидроизоляции (при создании отмостки) и арматуры (при планируемых больших нагрузках); заливки бетонной смеси слоем в 10-20 см. (М 100-М 200).
- Укладка тротуарной плитки на подстилающий слой с помощью трамбующего молотка. Процесс выполняется от себя. Обрезку производят болгаркой или циркуляркой.
- Уплотнение и заполнение пространства между элементами гарцовкой. После укладки плитки, территория мощения обильно проливается водой, чтобы смесь застыла.
Если укладка будет производиться на сухой раствор, то высота отсыпки должна составлять 30 см. и время на усадку – 3 недели.
Гарцовка – состав для укладки тротуарной плитки из двух компонентов для штукатурных и кладочных растворов. Может быть:
- Простым – из вяжущей составляющей (цемент, известь) и наполнителя (доломит, песок, керамзит, мраморная крошка, кальцит).
- Сложным – с добавлением к вышеперечисленному гипса и глины.
При выполнении работ на больших площадях применяют каток или виброплиту для выравнивания основания и самих элементов. Кроме того, укладка тротуарной плитки на бетон подразумевает обустройство дренажа. Наиболее распространенным является поперечный уклон (2-3 градуса на погонный метр площади и до 5 – для отмостки) к дренажному желобу.
Зачем нужно бетонное основание
Традиционный вариант укладки на песчено-щебеночную основу не всегда является наилучшим. Например, при укладке плитки на бетонную дорожку, в месте парковки или пешеходной зоне с интенсивным движением. А также, это единственный способ создать мощение на пучинистом грунте, поскольку монолиту из бетона не страшны ни какие подвижки.
Под воздействием погодных условий плиточные элементы на песчано-гравийной подушке значительно проседают, причем не равномерно, образуя впадины, что сводит все работы по укладке к нулю. В случае с бетоном этого не произойдет, при верно проведенной укладке основание не даст плитке сдвинуться с места. Укладка тротуарной плитки на раствор позволяет добиться идеально ровной мощеной поверхности с четкими линиями.
Главный враг плитки – вода: замерзая, она расширяется и вытесняет элементы покрытия. Чтобы они не отвалились при первых же заморозках, необходимо обеспечить качественный отвод воды.
Процесс достаточно сложный, поэтому при больших объемах следует обращаться к специалистам с репутацией.

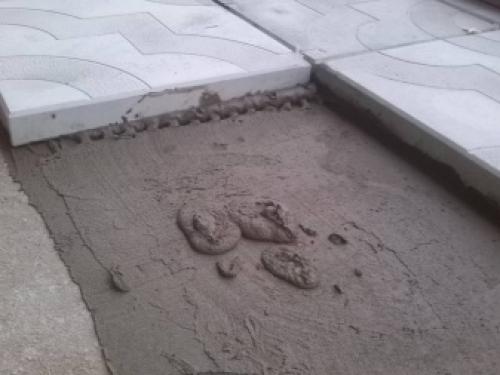

Плитка на уже существующем бетоне
Укладка тротуарной плитки на старое бетонное основание начинается с его тщательного очищения и покрытия специальным грунтом для адгезии (сцепления) клея.
Затем выполняются такие действия:
- плитку раскладывают на поверхность для примерки, где надо подкраивают;
- на старый бетон наносят клей , сделанный из готовой сухой смеси;
- порционно укладывают плитку ;
- швы засыпают гарцовкой и проливают;
- поверхность очищают .

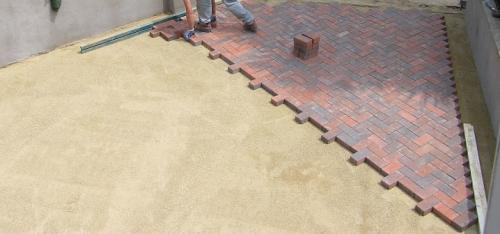

Брусчатка
Покрытие из этого материала навевает мысли об узких мощеных улочках городов с историей -старого Таллина, Праги, Ротенберга или юга Франции, Италии.
Как оформить газон на даче: разновидности ландшафтных решений, уход + 45 фото
Хотя оно и дороже, но эстетика стоит того, чтобы отдать предпочтение именно брусчатке:
- широкая цветовая палитра и многообразие форм;
- высокая надежность ;
- возможность выполнения рисунка любой конфигурации;
Классическая брусчатка выполняется из гранита или базальта, но для применения в частном домовладении подходит материал с меньшей плотностью – известняк, сланец. Также может быть изготовлена из бетона с различными включениями.
Традиционно брусчатое мощение не является жестким, поскольку элементы укладывают на песчаную подушку, и они могут смещаться, что позволяет сохранить целостность покрытия при подвижках грунта или чрезмерной нагрузке. Но в условиях современности ее кладут и на бетонное армированное основание.
Укладка тротуарной плитки 30х30 своими руками. Инструменты и материалы для работы
Перед началом проведения работ необходимо подготовить все для этого необходимое — рабочий инвентарь и материалы.
Инструменты, необходимые для укладки тротуарной плитки

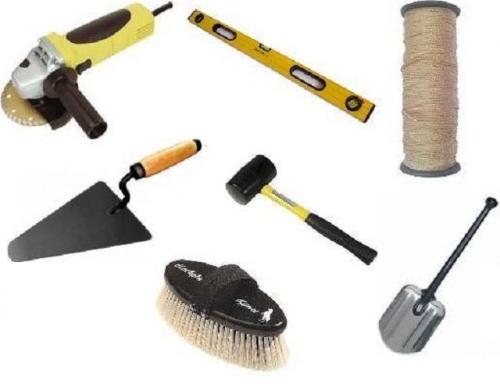

- Из инструментов будут необходимы:
— Лопаты — штыковая и совковая для выемки грунта.
— Грабли для разравнивания сыпучих строительных материалов.
— Деревянные колья или штыри из отрезков арматуры, а также бечевка (шнур) для разметки территории.
— Резиновый молоток для выравнивания плитки и бордюров.
— Строительный уровень и рулетка.
— Щетка или веник для распределения песка поверх уложенной плитки.
— Трамбовка ручная или механическая, в зависимости от размеров облагораживаемой площади.
— Длинная ровная труба или направляющие для разравнивания песка, если плитка будет укладываться без цементно-песчаной смеси.
— Шлифмашинка с диском для резки камня. Без нее не обойтись тех случаях , если придется резать тротуарные блоки.
а) Саму тротуарную плитку. Она может быть изготовлена по разным технологиям и из различных материалов. Соответственно, несколько отличаются и ее характеристики. Некоторые основные свойства разных видов тротуарной плитки – в прилагаемой таблице:
| Эксплуатационные качества | Полимерная плитка | Бетонная вибролитая | Бетонная вибропрессованная |
|---|---|---|---|
| Средняя плотность в кг/ м³ | 1650-1800 | 2320-2400 | 2200-2400 |
| Водопоглощение массы | 0.15 | 4-4,5 | 5,5-6,5 |
| Прочность при сжатии, МПа | 17-18 | 40-50 | 40 |
| Прочность при сгибе, МПа | 17-25 | 6-7 | 5-5,5 |
| Морозоустойчивость, циклы | Более 500 | 300-400 | 200-300 |
| Истираемость, г/кв. см | 0,05-0,1 | 0,3-0,4 | 0,5-0,7 |
Кроме этого, при покупке тротуарной плитки необходимо учитывать и другие моменты, которые важны для надежности и эстетичности будущих дорожек и площадок. Например, для участка, который не будет испытывать больших нагрузок, вполне подойдет , имеющая толщину до 60 мм. Если же предполагается, что на замащиваемую территорию будет заезжать машина, то необходимо выбирать брусчатку, имеющую толщину 60 и более миллиметров.
Одновременно, конечно, хозяева должны определиться с конфигурацией плитки, ее расцветкой и т.п . Разные типы и оттенки блоков позволяют выкладывать мозаичные рисунки, поэтому, если есть желание не ограничиваться простым «серым» мощением, то следует продумать заранее узор и, соответственно, количество плиток той или иной расцветки и формы. Возможно, что в этом поможет таблица с некоторыми популярными моделями тротуарной плитки, приведенная ниже:
| Плитка в кладке | Наименование изделия | Габаритные размеры в мм | Масса в кг | Кол-во шт. в 1 м² | Вид отдельной плитки | ||
|---|---|---|---|---|---|---|---|
| L | B | H | |||||
| 3.Ф.6 «Волна» | 240 | 120 | 60 | 3.6 | 40 | ||
| 3.Ф.8 «Волна» | 240 | 120 | 80 | 4.66 | 40 | ||
| 1.П.4 «Прямоугольник» | 197 | 97 | 40 | 1.9 | 50 | ||
| 1.П.6 «Прямоугольник» | 197 | 97 | 40 | 1.9 | 50 | ||
| 1.П.8 «Прямоугольник» | 197 | 97 | 40 | 1.9 | 50 | ||
| 1.К.6 «Квадрат» | 197 | 197 | 60 | 5.43 | 25 | ||
| 1.К.6 «Уголок» | 197 | 197/97 | 60 | 4.05 | 34 |
На что еще нужно обратить особое внимание, выбирая плитку, кроме указанных выше характеристик? Существуют критерии оценки тротуарных блоков, проверенные практически:
— Качество плитки можно определить, не заглядывая в характеристики, ударив один блок о другой – если послышится глухой звук, то в смесь для изготовления брусчатки добавлено слишком много воды . Если же звук при ударе получится звенящим, то плитка изготовлена согласно технологи и и и меет высокое качество.
— Если приглянулась брусчатка, имеющая очень яркий цвет, но ее стоимость достаточно низкая, то, скорее всего, применены красящие пигменты низкого качества, которые, во-первых , нестойкие сами по себе, а во-вторых — значительно снижают прочностные качества плитки.
Очень важно покупать плитку из одной партии изготовления, потому что в иначе блоки могут отличаться не только по размеру и цвету, но и по составу смеси, из которой их изготовили.
Как и все строительные материалы, тротуарную плитку нужно приобретать с «резервом», из расчета на 15% больше, чем площадь предполагаемого мощения. Запасные блоки будут необходимы при случайном бое, обнаружении брака, порчи и неизбежных отходах во время резки.
б ) Бордюры для ограждения мощеной площадки.
в) Геотекстиль, размер которого должен превышать площадь кладки на 200 ÷ 250 мм с каждой стороны, для того, чтобы он находил на стенки углублений для укладки слоев .
д) Баллончик с краской яркого цвета. Им удобно делать предварительную разметку, не прилагая усилий. Краску можно заменить известью, которую рассыпают, обозначая края будущей дорожки или площадки.
е) Арматурную решетку для бетонирования площадки. Она нужна далеко не всегда — потребуется лишь в том случае, если основу под кладкунеобходимо будет упрочнить.
Подготови в в се необходимое, можно переходить к разметочным работам на участке.
