Что такое заглушка для труб отопления: назначение и виды

Что такое заглушка для труб отопления: назначение и виды

В зависимости от эксплуатационных характеристик, габаритных размеров и иных параметров, заглушки подразделяются на различные группы.

По материалу изготовления они могут быть:

• пластиковыми . Они изготавливаются из прочных полимеров, устойчивых к внешним механическим воздействиям. Такая заглушка не поддается коррозии, не взаимодействует с химически агрессивными веществами. Она монтируется в системах из полимерных и металлопластиковых труб, используется в мебельной промышленности. В последнем случае заглушка устанавливается на металлических ножках для защиты напольного покрытия от возможного повреждения;
• резиновыми . Основное назначение таких заглушек – предохранение труб от попадания внутрь грязи и мусора. Так как резиновые изделия пластичны, они не могут применяться как удерживающие фитинги в системе, работающей под давлением. Чаще всего они используются как защитные или транспортировочные элементы. В последнем случае резиновая заглушка устанавливается на торцы труб при их перевозке;
• чугунными . Производители выпускают два типа заглушек: для радиаторов (ГОСТ 8960-75 и 8963-75) и для канализационных сетей (ГОСТ 8942-98). Изделия первой группы называются также радиаторными пробками или футорками, могут иметь правую или левую резьбу. Чугунные заглушки для канализационных инженерных сетей покрыты защитным антикоррозионным слоем, как правило, на основе битумов;
• стальными . Изделия широко применяются на подводящих и магистральных трубопроводах, в системах централизованного тепло- и водоснабжения, на предприятиях нефтегазовой и химической промышленности. Заглушки изготавливают из высоколегированных и нержавеющих марок стали согласно действующим в РФ стандартам: эллиптические штампованные – по ГОСТ 17379-2001, фланцевые – по АТК 24.200.02-90 и т. д.

Связанные вопросы и ответы:

Что такое заглушка для труб отопления

Заглушка – это элемент трубопроводных систем, с помощью которого закрывают концевые отверстия труб. Заглушки применяются в трубопроводных системах промышленных предприятий нефтяной, химической, газовой отраслей, а также в трубопроводах жилищно-коммунальной сферы (водо- и газопроводы, канализация и т.д.). Трубопроводные заглушки используют в следующих ситуациях:

для герметизации концевых отверстий в системах отопления, канализации, газо- и водоснабжения при монтаже трубопровода;

для полного перекрытия магистрали или ее отдельного участка при проведении ремонтных работ;

при производстве котлов, аппаратов, резервуаров, работающих под давлением;

для защиты от попадания внутрь грязи и мусора при транспортировке труб.

Разновидность заглушек по конструкционным характеристикам

В зависимости от предназначения, конструкции и типу присоединения к трубопроводу заглушки бывают:

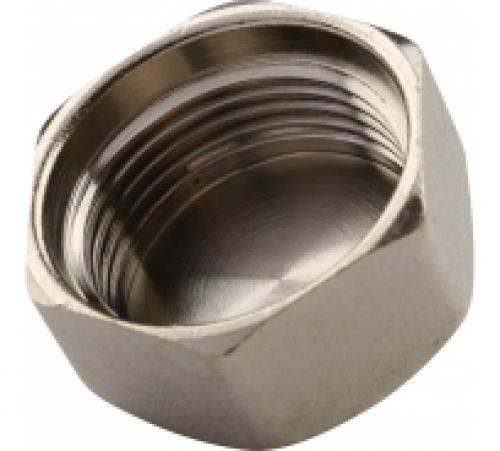

• Резьбовые.

Такие заглушки используются на трубопроводах небольшого диаметра. Резьбовые заглушки, в зависимости от конструкции, могут быть с наружной или внутренней резьбой. При монтаже резьбового элемента соединение дополнительно герметизируется при помощи льна или ФУМ-ленты.

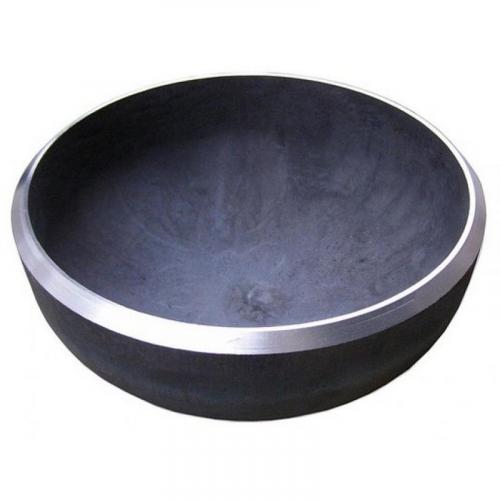

• Эллиптические.

Эти изделия представляют из себя стальные элементы с отбортованными торцами, в разрезе напоминающие эллипс или сферу. При использовании эллиптических заглушек получается надежное долговечное соединение, без возможности демонтажа. Монтаж таких заглушек производится при помощи сварки. Приварные эллиптические заглушки изготавливается из стали, обладающей хорошими сварочными свойствами.

• Плоские.

Плоская стальная заглушка представляет собой стальной диск с патрубком. На внешней стороне плоской заглушки могут располагаться ребра жесткости. Применяются такие элементы при монтаже трубопроводов тепловых электрических станций с температурой теплоносителя не более +425 °C.

• Фланцевые.

Форма фланцевой заглушки полностью повторяют форму стального фланца: его исполнение, тип уплотнительной поверхности. Такое свойство необходимо для создания герметичного соединения заглушки с трубопроводом. Разница лишь в том, что у заглушек отсутствует центральное сквозное отверстие. Поэтому их ещё называют глухими фланцами. Для герметизации соединения применяется прокладка из материала, устойчивого к высокому давлению и воздействию рабочей среды. Обычно это паронит или резина. Фланцевая заглушка устанавливается болтами, которые прикручиваются к фланцу, закрепленному на конце трубы.

• Межфланцевые (поворотные).

К отдельному типу стальных заглушек относятся поворотные заглушки. Они имеют несколько названий: очковая заглушка, реверсивная заглушка, обтюратор. Применяется данный вид заглушек для временного перекрытия движения потока рабочей среды на определенных участках трубопроводной магистрали.

Визуально поворотная заглушка напоминает восьмерку. Конструкция поворотной заглушки - это две стальные детали, соединенные перемычкой. Первая деталь – сплошной, глухой диск, вторая - кольцо со сквозным отверстием. Между этими элементами располагается поворотная ось, которая приводит механизм в действие.

Заглушку поворотную монтируют во фланцевое соединение. При положении «закрыто» в работу вступает первая деталь – сплошной диск, перекрывая поток рабочей среды. При положении «открыто» вторая деталь – кольцо возобновляет движение потока через сквозное отверстие.

• Пневматические.

Пневматические заглушки применяют при проведении аварийных работ. Пневматическая заглушка позволяет в короткий срок изолировать аварийный участок трубопроводной системы. Такая заглушка имеет специальную полость для закачки воздуха. Материалом изготовления заглушки служит резина. В поврежденном участке трубопровода выполняется технологическое отверстие, в которое устанавливается пневматическая заглушка. Далее она заполняется воздухом. Это позволяет надежно перекрыть полость аварийного участка трубопровода.

Классификация заглушек для труб по материалам изготовления.

• Сталь.

Заглушки, используемые на промышленных трубопроводных системах, изготавливают из стали различных марок. Марка стали зависит от транспортируемой рабочей среды и условий эксплуатации трубопровода. Стальные заглушки обладает высокой прочностью, устойчивостью к температурным деформациям, коррозионно-активным средам. Они также широко применяются на трубопроводах централизованного тепло- и водоснабжения, на предприятиях нефтегазовой и химической промышленности.

• Латунь.

Для чего предназначена заглушка для труб отопления

Фланцевая заглушка является элементом трубопроводной магистрали, который предназначен для постоянного или временного перекрытия потока рабочей среды, транспортируемой по трубопроводу. Также фланцевые заглушки используются для полного или временного отключения определенных участков трубопроводной магистрали.

Сфера применения фланцевых заглушек довольно широка. Они применяются в трубопроводных системах на предприятиях различных отраслей промышленности. В таких как нефтяной, химической, газовой отрасли, а также на трубопроводных магистралях жилищно-коммунальной сферы.

Форма фланцевой заглушки полностью повторяют форму стального фланца : его исполнение, тип уплотнительной поверхности. Такое свойство необходимо для создания герметичного соединения заглушки с трубопроводом. Разница между фланцем и заглушкой фланцевой состоит в отсутствии сквозного проходного отверстия в центре заглушки. Поэтому фланцевую заглушку также называют - глухой фланец.

Глухие фланцы устанавливают на конце трубопровода или на отдельных его участках, которые необходимо исключить из процесса транспортировки рабочей среды. Поэтому, по геометрическим размерам, материалу, диапазону рабочей температуры и давления, заглушка должна полностью соответствовать сопрягаемому фланцу, который устанавливается на необходимый участок трубопровода. Фланцевую заглушку прикладывают к фланцу, для герметичности соединения между ними вставляют прокладку и затем стягивают с помощью болтов или шпилек по окружности. Прокладки для герметизации соединения используют в основном из резины, фторопласта, паронита.

Марки стали фланцевых заглушек

Материал для изготовления фланцевых заглушек подбирается в зависимости от назначения, области применения и рабочей среды трубопровода. Для производства заглушек используют несколько марок стали:

Ст 20 (конструкционная углеродсодержащая сталь);

Ст 09Г2С (конструкционная низколегированная сталь);

12Х18Н10Т (конструкционная криогенная сталь);

10Х17Н13М2Т (коррозионно-стойкая сталь);

15Х5М (легированная жаропрочная сталь).

Производство, способы изготовления, сферу применения, конструкцию, геометрические размеры и другие технические характеристики фланцевых заглушек регламентируют альбом типовых конструкций АТК 24.200.02-90 и ГОСТ 12836-67.

Варианты исполнения фланцевых заглушек

Существует пять видов типовых конструкций фланцевых заглушек. Они отличаются между собой исполнением присоединительных и уплотнительных поверхностей. В альбоме типовых конструкций АТК 24.200.02-90 приведен подробный перечень технических характеристик фланцевых заглушек различного типа исполнения.

• Исполнение 1 - с соединительным выступом

применяется в диапазоне условного рабочего давления 0,6–4,0 МПа

• Исполнение 2 - с выступом

используется в диапазоне условного рабочего давления 0,6–6,3 МПа

• Исполнение 3 – с шипом

монтируется на трубопроводах с условным рабочим давлением 0,6–6,3 МПа

• Исполнение 4 – под овальную прокладку

рассчитаны на рабочее давление в диапазоне 6,3–16,0 МПа

• Исполнение 5 – с впадиной

применяется в диапазоне условного рабочего давления 0,6–4,0 МПа

Поворотные заглушки

К отдельному типу стальных заглушек относятся поворотные заглушки. По – другому: очковая заглушка, реверсивная заглушка, обтюратор. Применяется данный вид заглушек для временного перекрытия движения потока рабочей среды на определенных участках трубопроводной магистрали.

Из каких материалов изготавливаются заглушки для труб отопления

Пластмассовые заглушки для труб используются для канализации и водопроводных сетей. Защищая внутреннюю полость открытого торца трубы от попадания влаги и мусора, они предотвращают появление многих проблем и продлевают срок службы трубопроводов.Вообще основная задача заглушек – это герметизация отверстия на конце трубы. Конечно, вместо использования заглушки можно заварить трубопровод или убрать незадействованный участок, но такой способ будет более трудоемким и затратным. Отлично герметизируют торец трубы пластиковые заглушки. Такие изделия используются в системах разного назначения, которые эксплуатируются в условиях невысоких температур.При монтаже дополнительной сантехники или при устранении засоров заглушка для труб ПНД (трубы из полиэтилена низкого давления) является самым эффективным решением. При отсутствии давления в системе трубопровода она может быть использована в качестве лючка для обслуживания. Для этого стояк оборудуется специальными заглушками, с помощью которых обеспечивается доступ к внутренней части трубы для ее очистки от загрязнений. Чаще всего устанавливают заглушку полиэтиленовую для труб. Металлические заглушки для круглых труб обладают теми же свойствами, что и пластиковые. Стальные изделия могут монтироваться на трубную продукцию всех типов. Сечение металлических заглушек колеблется от 3,2 до 102 см. Благодаря прочности и надежности они выдерживают скачки давления, их можно использовать в системах с высокой температурой среды.Металлические заглушки на трубы выпускаются в виде эллипса, пластины или фланца. Изделия под эллипс производят из нержавейки. Они применяются для систем трубопровода в фармакологии, химической и пищевой отраслях, так как сталь способна противостоять воздействию агрессивных сред.Фланцевая заглушка обладает теми же свойствами, поэтому может применяться в схожих сферах. Плоские заглушки тоже могут монтироваться в трубопроводной системе при условии, что в процессе эксплуатации температура теплоносителя не будет превышать 80 градусов. В продаже изделия представлены диаметром от 5,7 до 102 см.Для изготовления заглушек используют нержавейку или легированную сталь. В некоторых случаях применяется высокопрочная низколегированная сталь.Металлические заглушки для труб с круглым сечением обладают некоторыми преимуществами:

• сопротивляемость повышенному давлению, температурным перепадам и воздействию агрессивных сред;
• гарантия надежности соединения при сложных эксплуатационных условиях;
• возможность проведения демонтажных работ, независимо от погодных условий.

Хромированный металл . Этот вид заглушек относится к дорогому сегменту изделий, поскольку не подвергается коррозии и может служить элементом декора. Хромированную металлическую заглушку часто применяют на трубах для забора. Резиновые заглушки для труб служат в качестве защиты от мусора. Как запирающий элемент они не подходят из-за технических показателей (пластичность материала не позволяет им прочно крепиться и удерживать теплоноситель).

Источник: https://postroivsesam.info/novosti/kak-ustanovit-zaglushku-dlya-prohoda-trub-otopleniya-poshagovaya-instrukciya

Как устанавливаются заглушки на трубы отопления

Качественное заглушение полипропиленовой трубы является важным этапом в процессе монтажа водоснабжения или отопления. Данная процедура не только предотвращает протекание, но и обеспечивает надежность и долговечность системы. Ниже представлены основные советы и рекомендации по правильному заглушению полипропиленовой трубы.

Выбор заглушки

Перед началом работы необходимо выбрать подходящую заглушку для полипропиленовой трубы. Размер и тип заглушки должны соответствовать диаметру и назначению трубы. Важно убедиться в надежности и качестве материалов, из которых изготовлена заглушка.

Подготовка трубы

Перед заглушением трубы необходимо проверить ее на наличие дефектов и порезов. В случае обнаружения повреждений рекомендуется заменить трубу или устранить дефекты. После этого следует протереть трубу сухой и чистой тряпкой, чтобы удалить грязь и пыль.

Процесс заглушения

Существует несколько способов заглушения полипропиленовой трубы, однако наиболее распространенным является использование заглушки с резиновым кольцом. Для этого необходимо:

• На конец трубы надеть резиновое кольцо, которое обеспечит герметичность.
• Вставить заглушку в трубу до конца и убедиться, что она надежно фиксируется.

После выполнения этих действий рекомендуется проверить заглушку на герметичность, закрыть краны и наполнить систему водой. Если нет протеканий, то заглушка установлена правильно.

Добавление фиксирования

Для повышения надежности заглушки можно добавить фиксирующие элементы, такие как крепления, зажимы или скобы. Это предотвратит случайное выдвижение заглушки и обеспечит ее более прочное крепление.

Следуя вышеприведенным рекомендациям, можно правильно заглушить полипропиленовую трубу и обеспечить надежность системы.

Бывают ли разные виды заглушек для труб отопления

Какие признаки положены в основу деления на виды заглушающей трубопроводной арматуры.

1. Конструкция:
   эллиптические;
   плоские;
   фланцевые;
   межфланцевые.
2. Способ присоединения заглушки к трубе:
   при помощи сварки;
   путём попарного соединения фланцев;
   прикручивание по наружной или внутренней резьбе.
3. Место установки:
   наружные;
   внутренние.

Эллиптические, плоские, фланцевые элементы монтируют на концевом участке труб инженерных систем замкнутого типа для полной блокировки потока, а поворотные нужны для временного перекрытия движения сред, их размещают по ходу линии трубопровода.

Какими конструктивными особенностями обладает заглушка трубопровода:

• Эллиптическая в разрезе напоминает эллипс с отбортованными торцами. Бесшовное выпуклое изделие повышенной прочности выдерживает нагрузки до 16 МПа, а сварное ‒ не более 2.5 МПа. Приварное металлоизделие ставится для постоянного перекрытия.
• Фланцевая повторяет исполнение уплотнительных поверхностей фланцев. Отличие состоит в отсутствии сквозного отверстия, расположенного в центре трубодетали. К плюсам применения относят возможность неоднократного демонтажа и повторной установки, а также использование в качестве крышек ревизий. Для герметизации глухого фланца ставят резиновую или паронитовую прокладку.
• Плоская приварная выглядит как диск с патрубком, на внешней стороне которого иногда располагают рёбра жёсткости. Деталь, предназначенная для установки на теплоэлектростанции выдерживает Рраб до 22 кгс/см2 и температуру до 425°C.
• Межфланцевая состоит из двух связанных дисков: глухого и с центральным отверстием. Другой вариант: круглая пластина с рукояткой. Обтюраторы ставят для проведения технической профилактики и ремонта трубопровода.

Как заглушка для труб отопления помогает сэкономить тепло

Экономия энергии и снижение расходов

Одним из главных преимуществ закрытия труб отопления является экономия энергии и снижение расходов на отопление. Закрытые трубы не позволяют теплу уходить в ненужные помещения или во внешнюю среду, что значительно снижает потерю тепла. Это позволяет значительно сократить расходы на энергию и, как результат, снизить сумму платежей за отопление.

Защита системы отопления от замерзания

Закрывая трубы отопления, мы предотвращаем возможность их замерзания в холодное время года. Низкие температуры могут вызвать образование льда внутри труб, что приведет к их повреждению и проблемам с системой отопления. Закрытие труб позволяет защитить систему отопления от замерзания, сохраняя ее работоспособность и продлевая срок ее службы.

Улучшение эффективности системы отопления

Правильно закрытые трубы отопления помогают повысить эффективность работы системы отопления в целом. Закрыв трубы, мы улучшаем теплоотдачу в помещениях, поскольку минимизируем потерю тепла. Это позволяет достичь более комфортной температуры в помещении, регулируя работу системы отопления с меньшими усилиями.

Предотвращение утечек и повреждений

Закрытые трубы отопления помогают предотвратить возможные проблемы, связанные с утечками и повреждениями системы. Затворив трубы, мы сокращаем вероятность протечек и случайных повреждений, что может привести к серьезным поломкам и необходимости капитального ремонта. Правильное закрытие труб отопления помогает сохранить систему в надлежащем состоянии и продлить ее срок службы.

В заключение, закрытие труб отопления имеет существенные преимущества, такие как экономия энергии и расходов, защита от замерзания, улучшение эффективности системы и предотвращение возможных проблем. Это делает процесс закрытия труб необходимым и полезным аспектом в поддержании эффективности и надежности работы системы отопления.

Можно ли использовать заглушки для труб отопления в любых системах отопления

Здесь можно применять заглушки любого типа. Если труба металлическая, то заглушить ее можно, приварив к концу эллиптическую модель. Способ затратный и требующий опыта, навыков, наличия специального сварочного оборудования.

Можно установить резьбовую заглушку. Но для этого придется нарезать резьбу на трубе или приварить к ней сгон, что опять-таки требует специальных инструментов и навыков.

Поэтому оптимальный вариант – пластиковая заглушка, которая надевается на трубу или вставляется в нее. Для укрепления можно использовать клей. Если магистраль собрана из пластиковых труб, то заглушку ПВХ устанавливают с помощью того же сварочного аппарата (утюга).

Василий Боруцкий

Специалист по проектированию и монтажу систем инженерных коммуникаций широкого профиля

Если стоит задача заглушить трубу при проведении ремонта трубной системы, то все чаще для этого используют резиновые пневматические модели: резинокордовые или резинотканевые. Это мешок или цилиндр, который закладывается в трубу и накачивается воздухом с помощью насоса. Заглушка расширяется, заполняет собой пространство, плотно прижимаясь к внутренним стенкам трубопровода. Герметизация – стопроцентная.

— Василий Боруцкий Специалист по проектированию и монтажу систем инженерных коммуникаций широкого профиля

Некоторые модели снабжаются алюминиевой трубкой, проходящей сквозь заглушку. Эту разновидность устанавливают на вертикальных каналах. Трубка предназначена для того, чтобы отслеживать поток, проходящий по горизонтальной трубе.

Какие преимущества использования заглушек для труб отопления

Заглушка на трубопроводе отопления – это устройство, которое используется для временного или постоянного закрытия отверстия в трубопроводе, когда необходимо остановить поток теплоносителя или предотвратить утечку воды. Заглушки могут быть установлены на различных участках трубопровода, включая прямые участки, повороты и отводы.

Основная задача заглушек на трубопроводе отопления – обеспечение безопасности и функциональности системы отопления. Они применяются в различных ситуациях, таких как ремонтные работы, замена оборудования, испытания системы, а также для предотвращения утечек и сохранения теплоносителя в системе.

Заглушки на трубопроводе могут быть разных типов и размеров, в зависимости от конкретных требований и условий эксплуатации системы отопления. Они могут быть изготовлены из различных материалов, таких как сталь, чугун, латунь или пластик.

Когда необходимо временно закрыть отверстие в трубопроводе, заглушки могут быть выполнены в виде пробки или крышки, которые плотно закрывают отверстие и не позволяют теплоносителю или воде вытекать из системы. Постоянные заглушки, с другой стороны, могут быть установлены на трубопроводе, чтобы закрыть ненужные участки или отключенное оборудование.

Важно отметить, что установка заглушек на трубопроводе отопления должна выполняться квалифицированными специалистами, чтобы гарантировать правильную и безопасную работу системы. Неправильная установка или выбор несоответствующей заглушки может привести к возникновению утечек, повреждениям трубопровода или другим проблемам в работе системы отопления.
