Задвижка клиновая Hawle короткая: основные характеристики и применение
Разнообразные модели клиновых, шиберных задвижек и дисковых затворов, выпускаемых по собственной технологии всемирно известной австрийской компанией Hawle, занимают лидирующие позиции на рынке запорно — регулирующей арматуры .
Они широко используются в составе сооружений, отводящих канализационные стоки или снабжающих различные объекты холодной и горячей водой , природным газом и другими нейтральными жидкостями.
Трубопроводная арматура этого производителя сочетает в себе высокое качество, надёжность и конкурентоспособные цены.
Наибольшей популярностью пользуются задвижки Hawle клинового типа с обрезиненным клином, в которых герметичность системы обеспечивается за счет соединения металла и резиной. Они могут применяться для перекрывания потока в системах, где среда имеет достаточно большую скорость движения, отличаются ремонтопригодностью, не нуждаются в обслуживании и могут размещаться как в скважинах колодцев, так и в земле (безколодезный способ).
Виды запорных устройств компании Хавле, их достоинства и недостатки

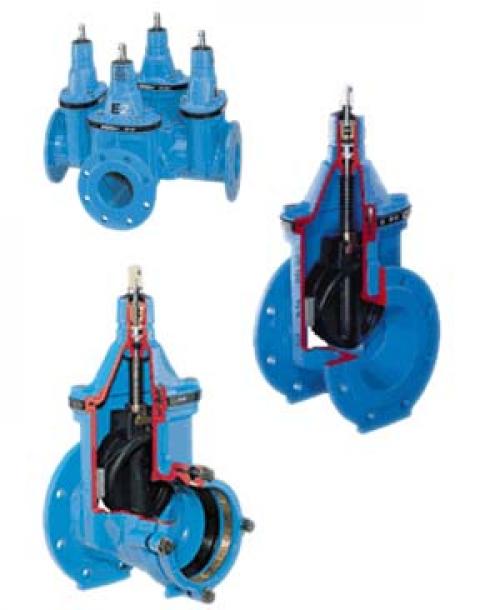

Ассортимент компании Хавле клиновых задвижек представлен короткими и длинными моделями, с обрезиненным клином, с гладким проходным каналом, оснащённые гладкими патрубками, устройствами «Комби -Т», с Е — муфтой под электросварку, фланцевой арматурой с монолитным корпусом, с разборным корпусом, фланцевые и раструбные, с полиэтиленовыми переходами, с ручным штурвалом и оборудованные редуктором.
Связанные вопросы и ответы:
Вопрос 1: Что такое задвижка клиновая Hawle короткая
Ответ: Задвижка клиновая Hawle короткая - это механизм, используемый в автомобильной технике для переключения передач. Он представляет собой короткий клиновидный элемент, который входит в зацепление с зубчатым колесом, что позволяет переключать передачи.
Вопрос 2: Какие автомобили используют задвижку клиновую Hawle короткую
Ответ: Задвижка клиновая Hawle короткая используется в различных автомобилях, в том числе в некоторых моделях BMW, Mercedes-Benz, Audi и других. Она обычно устанавливается на автомобили с механической коробкой передач.
Вопрос 3: Как работает задвижка клиновая Hawle короткая
Ответ: Задвижка клиновая Hawle короткая работает следующим образом: когда водитель нажимает на педаль сцепления, это освобождает зубчатое колесо, и задвижка клиновая Hawle короткая входит в зацепление с ним. Затем водитель переключает передачу, используя рычаг переключения передач, и задвижка клиновая Hawle короткая перемещается в соответствующее положение, чтобы зацепляться с нужным зубчатым колесом.
Вопрос 4: Какие преимущества имеет задвижка клиновая Hawle короткая
Ответ: Задвижка клиновая Hawle короткая имеет ряд преимуществ. Она обеспечивает быстрое и точное переключение передач, что улучшает управляемость автомобиля. Кроме того, она имеет высокую надежность и долговечность, что делает ее привлекательной для владельцев автомобилей.
Вопрос 5: Какие недостатки имеет задвижка клиновая Hawle короткая
Ответ: Задвижка клиновая Hawle короткая имеет несколько недостатков. Она может быть более сложной в использовании, чем другие типы задвижек, что может сделать ее менее привлекательной для начинающих водителей. Кроме того, она может быть более дорогой в ремонте, чем другие типы задвижек.
Вопрос 6: Как часто нужно менять задвижку клиновую Hawle короткую
Ответ: Время службы задвижки клиновой Hawle короткой зависит от многих факторов, таких как частота использования, условия эксплуатации и тип автомобиля. Обычно рекомендуется проводить техническое обслуживание задвижки клиновой Hawle короткой каждые 60 000-80 000 км пробега.
Вопрос 7: Как узнать, что задвижка клиновая Hawle короткая нуждается в ремонте
Ответ: Если задвижка клиновой Hawle короткая нуждается в ремонте, водитель может заметить следующие симптомы: трудность в переключении передач, шумы или скрипы при переключении, или чувство, что передачи "застревают" в определенном положении. Если возникают такие проблемы, рекомендуется обратиться к специалисту для диагностики и ремонта задвижки клиновой Hawle короткой.
Вопрос 8: Как выбрать задвижку клиновую Hawle короткую для своего автомобиля
Ответ: При выборе задвижки клиновой Hawle короткой для своего автомобиля следует обратиться к специалисту, который сможет рекомендовать наиболее подходящий тип задвижки для вашей модели автомобиля. Кроме того, следует учитывать такие факторы, как частота использования, условия эксплуатации и бюджет на ремонт.
Что такое задвижка клиновая Hawle короткая
Настоящий регламент разработан для ИТР и слесарей АВР районов водопроводной сети и подрядных организаций, осуществляющих ремонт и установку запорно-регулирующей арматуры на водопроводных сетях.
I. НАЗНАЧЕНИЕ, ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И УСТРОЙСТВО ЗАДВИЖЕК HAWLE ТИПА E2 и A.
1.1 НАЗНАЧЕНИЕ
Задвижки клиновые производства фирмы Hawle типа Е2 и А по техническим характеристикам соответствует требованиям ГОСТ 5762-2002, 12.2.063-81, 12815-80, 13252-2001. Задвижки предназначены для полного перекрытия потока воды.
Задвижки устанавливаются в колодцах или в земле (бесколодезный вариант), присоединение к действующим трубопроводам - фланцевое (ГОСТ 12815-80, ГОСТ 12820-80).
1.2 УСТРОЙСТВО И ПРИНЦИП РАБОТЫ Hawle А (DN 80-200).
Задвижка обеспечивает герметичность (Класс А по ГОСТ 9544).
Монолитный корпус задвижки изготавливается из высокопрочного чугуна защищенного со всех сторон от коррозии эпоксидно-порошковым покрытием.
Клин изготавливается из высокопрочного чугуна (конструкция типа сэндвич, с двумя отдельными резиновыми манжетами).
Шпиндель изготавливается из нержавеющей стали с основными свойствами не ниже чем у стали марки 20Х13 по ГОСТ 5632-72.
Подвижная гайка клина изготавливается из латуни.
Основание шпинделя фиксируется в корпусе при помощи байонетного соединения.
Полный срок службы задвижки составляет 50 лет.
Гарантийный срок эксплуатации при соблюдении требований к транспортировке, установке и эксплуатации - 10 лет.
Hawle Е2 (DN 50-600)

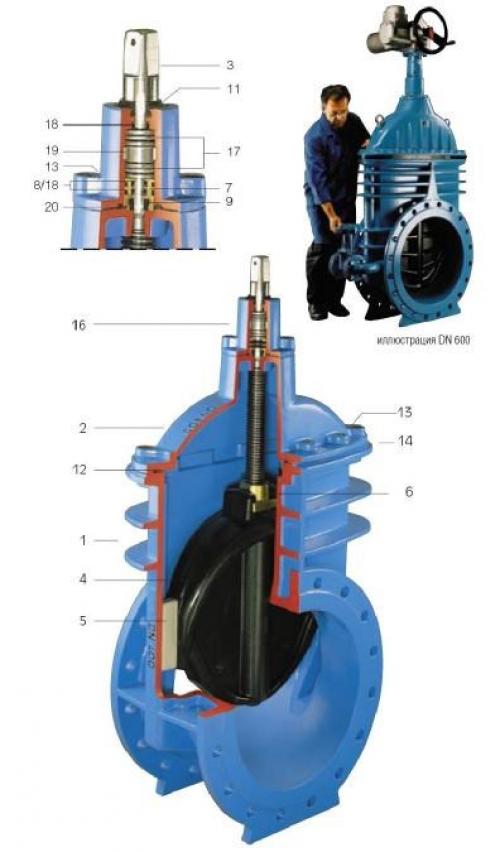

Общий вид задвижки Hawle Е2 (DN 250-600)
- Корпус;
- Крышка;
- Шпиндель;
- Клин;
- Направляющие клина;
- Гайка клина;
- Втулка;
- Сальниковые уплотнительные кольца;
- Внутренняя резиновая манжета;
11. Пыльник;
12.Резиновая прокладка;
13.Болт крышки;
14.Защитное кольцо;
16. Центрирующий фланец;
17.Подшипник.
18.Пазовое кольцо;
19.Центрирующее кольцо;
20.Уплотнение центрирующего фланца.
Задвижка обеспечивает герметичность (Класс А по ГОСТ 9544)
Корпус задвижки изготавливается из высокопрочного чугуна защищенного со всех сторон от коррозии эпоксидно-порошковым покрытием. Клин изготавливается из высокопрочного чугуна, полностью покрытого вулканизированным каучуком (EPDM). Шпиндель изготавливается из нержавеющей стали марки 20Х13 по ГОСТ 5632-72.
Закладная гайка клина изготавливается из латуни.
Задвижка может быть оборудована электроприводом.

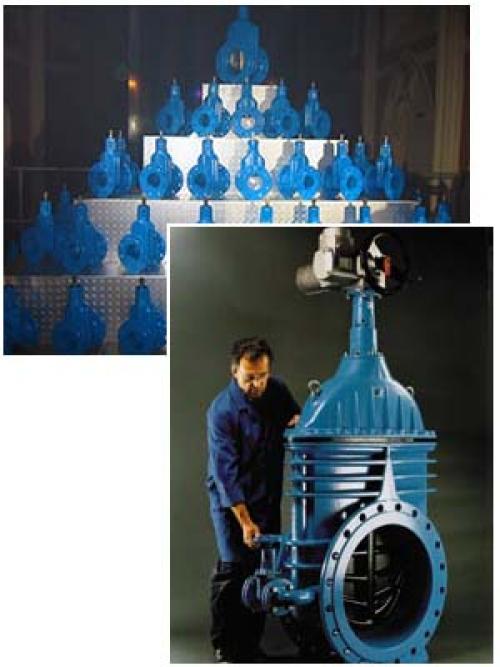

Задвижки DN 500-600мм могут быть оборудованы байпасом Д=50мм.
Полный срок службы задвижки составляет 50 лет.
Гарантийный срок эксплуатации при соблюдении требований к транспортировке, установке и эксплуатации - 10 лет.
II. ЭКСПЛУАТАЦИОННЫЕ ТРЕБОВАНИЯ
Задвижки в водопроводных колодцах устанавливаются вертикально шпинделем вверх. Размещение задвижек в колодцах должно обеспечивать беспрепятственный доступ для обслуживания и удобство проведения ремонтных работ.
Установка и обслуживание задвижек на водопроводной сети проводится в соответствии с требованиями ГОСТ 12.3.006-75, ГОСТ 12.4.009-83.
Не реже одного раза в три года в соответствии с ППР следует производить полный цикл (открытие-закрытие задвижки). Число оборотов шпинделя.
Какие материалы используются для изготовления задвижек клиновых Hawle коротких
Компания Хавле – признанный лидер в производстве трубопроводного оборудования и арматуры представляет своим многочисленным клиентам задвижку hawle 4000e2 – предмет, соответствующих всем нормам и стандартам качества. Данное изделие относится к группе клиновой арматуры упругозапирающего типа. Производитель рекомендует использовать ее на сетях горячего, холодного, питьевого водоснабжения, трубопроводах технической воды, а также в городских сточных сетях – такое разнообразие сфер применения делает данную разновидность арматуры универсальной. Задвижка изготавливается в соответствии с международными стандартами качества и безопасности, имеет сертификаты DIN 1693 и ENORM 1563. Арматура разрешена к применению в России и полностью соответствует ГОСТам на трубопроводное оборудование, активно используемое на сегодняшний день. Как и для других задвижек, для изготовления данной модификации компания Хавле использует специальный ковкий чугун EN-GJS-400-18. Это прочный материал, устойчивый к любым механическим нагрузкам, что существенно продлевает срок службы всей системы. Такое свойство материала особенно актуально с учетом того, что изделие предназначено для подземной установки бесколодезным способом. Чтобы защитить чугунный корпус от коррозии, снаружи и изнутри его покрывают слоем порошковой эпоксидной краски. Универсальность представленной модели заключается в том, что она легко модифицируется. | ||
Гарантированный срок эксплуатации задвижки составляет не менее 50 лет. | ||
Для удобства управления на базе крышки устройства могут устанавливаться электропривод и индикатор положения. В обычном виде крышка устройства закреплена болтами, защищенными от коррозии слоем заливочной массы. Модель этой задвижки полностью совместима с различными видами электроприводов, что весьма удобно для управления устройствами в диаметрах свыше 300 мм. Данная модель арматуры позволяет выполнять чистку и профилактическое обслуживание труб. Модель задвижки 4000е2 hawle производится в диапазоне диаметров от 250 до 600 мм и может применяться в сетях с давлением 10 или 16 атмосфер. Для управления несколькими устройствами в разных диаметрах может использоваться один и тот же универсальный шток, что достаточно удобно. Клин имеет специальные направляющие, изготовленные из прочного пластика, что минимизирует трение и усилие при закрывании задвижки. Благодаря таким особенностям конструкции задвижка способна выдерживать длительную работу при максимальном давлении среды. Кроме того, резьба задвижки имеет увеличенную длину для гарантии работоспособности изделия при повышенном скручивающем усилии. | ||
Все материалы, которые применяются для изготовления данного изделия, отличаются высоким качеством, надежностью, устойчивостью к коррозии и износу. | ||
Прочность представленному изделию обеспечивает не только чугунный корпус, но и выполненный из того же материала клин. Упругое запирание устройства достигается за счет того, что чугунный клин покрывается вулканизированной резиной, пригодной для использования в питьевом водоснабжении. Еще одна особенность задвижки Хавле 400 Е2 – устройство для слива воды, которое позволяет опорожнять задвижку. Клиновая гайка выполняется из латуни, шпиндель с накатанной резьбой изготовлен из нержавеющей стали. Сальники, выполненные в виде буквы «О», устанавливаются исключительно в материалы, не поддерживающие коррозии. Важными элементами арматуры, предназначенными для сохранения герметичности, являются уплотнительные материалы. Это резиновый пыльник из эластомера и защитное кольцо. Новинка российского рынка - задвижка hawle 4000е2 производится в коротком и длинном вариантах. Монтаж данной арматуры на сеть выполняется с помощью фланцев, выполненных по стандарту EN 1092-2 с отверстиями, просверленными по стандарту DIN 2501. В обычной комплектации в комплект не входят удлинительный шток или штурвал – данные управляющие механизмы следует приобретать отдельно. Кроме всего прочего, нужно отметить, что шпиндель арматуры имеет специальные шайбы скольжения, снижающие усилия, которые необходимы для управления устройством. Задвижка пригодна для установки электропривода, который способен значительно облегчить управление устройством. Поскольку изделие предназначено для подземного монтажа на сеть без оборудования колодца, расположенный на поверхности шток необходимо располагать под защитным ковером, который также можно приобрести в комплекте с задвижкой. |
Какие типы систем отопления могут использовать задвижки клиновые Hawle короткие
Большинство разновидностей запорной арматуры, производимой под брендом Hawle (Хавль), в том числе задвижки для систем снабжения питьевой водой и канализации, выпускается в бесколодезном исполнении. Это означает, что при необходимости её можно установить как вместо старой задвижки в уже имеющемся колодце, так и без сооружения оного при монтаже или реконструкции коммуникаций.
4474
Особенности применения

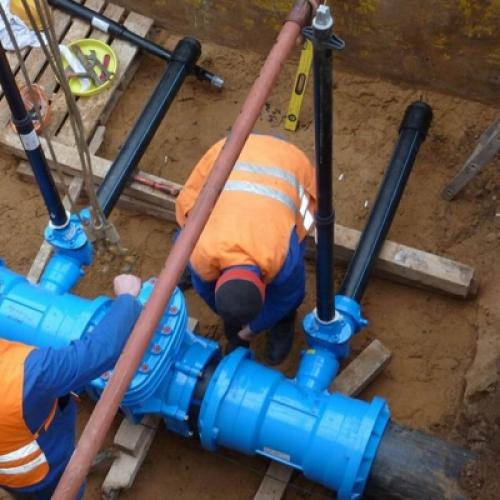

Особенности и преимущества бесколодезной закладкиДо недавнего времени запорная арматура систем водоснабжения, водоотведения, отопления и технологических трубопроводов монтировалась преимущественно в колодцах. Основной причиной этого была необходимость регулярного обслуживания вентилей, кранов, задвижек и других устройств, используемых для перекрытия потока лишь изредка, а также их замены. Применение современных устройств позволяет отказаться от подобной практики и тем самым сократить расходы на монтаж и эксплуатацию трубопроводной арматуры.
В последнем случае задвижка после установки засыпается грунтом, а управление ею осуществляется через специальный удлиненный шток, который выводится на поверхность. Управляющий элемент закрывается специальным защитным коробом с аккуратным люком небольшого диаметра, который значительно выигрывает у огромных колодезных с точки зрения эстетики.
Основным требованием для запорной арматуры бесколодезной закладки является способность работать в течение длительного срока без какого-либо обслуживания. И задвижки Hawle в полной мере полностью удовлетворяют этому критерию, так как рассчитаны на эксплуатацию в течение 50 лет. Такую долговечность арматуре обеспечивает применение износостойких материалов и удачных конструктивных решений.
Корпус задвижки изготавливается из высокопрочного чугуна и с антикоррозийным покрытием, шпиндель из нержавеющей стали, уплотнители из долговечного эластомера EPDM. Конструкция задвижек такова, что шпиндель не контактирует с рабочей средой и допускает возможность замены верхней части арматуры без снижения давления в трубопроводе.
Разновидности и области применения бесколодезных задвижек Hawle
Ассортимент запорной арматуры для бесколодезной закладки Hawle позволяет подобрать подходящее оборудование для различных сфер деятельности, инженерных сетей и сред. В частности, в системах питьевого водоснабжения применяются задвижки с обрезиненным клином. Материал корпуса, уплотнители и все прочие контактирующие со средой поверхности в данном случае изготавливаются из экологически чистых материалов. Шиберные задвижки с ножевым клином в наибольшей степени подходят для систем водоотведения, так как в этой среде могут находиться препятствующие перекрытию сечения элементы. В системах теплоснабжения и технологических трубопроводах устанавливают преимущественно клиновые задвижки.
Бесколодезные задвижки выпускаются не только с различными типами затворов, но и рассчитаны на различные условия и типы присоединения к коммуникациям. В частности, представлен широкий выбор фланцев для трубопроводов с большим средним и малым диаметром условного прохода. Для тех случаев, когда арматура эксплуатируется под большим давлением, предлагаются задвижки в монолитном корпусе. В системе сточных вод, где давление невелико, можно использовать задвижки со свободным фланцем – это обеспечивает максимальное удобство монтажа при замене старого оборудования.
Помимо фланцевых задвижек, в ассортименте есть также модели с гладкими патрубками для присоединения набирающих популярность полиэтиленовых и поливинилхлоридных труб. Подобная арматура для бесколодезной установки используется при подводе питьевой воды к частным домовладениям и иным небольшим объектам от уличной магистрали. Номенклатура включает и комбинированные модели, один конец корпуса которых рассчитан на соединение с фланцем, а второй оснащен ПЭ патрубком.© 2024 ТПФ ООО "Мастерпром", все права защищены.
Какие размеры задвижек клиновых Hawle коротких доступны на рынке
Основу товарной линейки компании Hawle (если говорить о запорной арматуре) составляют клиновые задвижки, считающиеся по сей день одними из самых надежных. Помимо них, Hawle производит комплектующие (штурвалы, штоки, клинья, защитные элементы для штоков, муфты, заглушки и т.д.)
Ассортимент задвижек Hawle весьма и весьма широк. Достаточно сказать, что одних только клиновых задвижек насчитывается несколько десятков видов. Прибавим к этому всевозможные варианты типоразмеров (для некоторых моделей задвижек ограничений по типоразмерам нет). | Прайc-лист | Каталог |
Наконец, коллекцию надежных клиновых задвижек Hawle дополняют шиберные модели, конструктивно в чем-то сходные с поворотными затворами.Преимуществ у продукции Hawle множество: это и использование в качестве материала для изготовления заглушек чугуна, делающее арматуру универсальной, и надежность уплотнительных элементов, выполненных из эластомера, и небольшие габариты. Последнее, вкупе с разработанной компанией Hawle технологией бесколодезной установки, существенно ускоряет и упрощает установку или замену задвижки.Популярность, которую снискали задвижки Hawle у покупателей, обусловлена и вариантами их соединения с трубопроводом. Учтено все: помимо традиционных фланцев выпускаются задвижки с патрубками, а также – комбинированные.Особый интерес представляют задвижки Hawle упругозапирающего типа – E0 и Hawle-A.
Как выбрать подходящую задвижку клиновую Hawle короткую для своей системы отопления
Несмотря на высокий уровень надежности, клиновые задвижки подвержены ряду типичных неисправностей, каждая из которых требует определенных методов диагностики и ремонта. Основные из них:
- Износ сальникового уплотнения. Длительная эксплуатация или агрессивная рабочая среда могут привести к износу сальникового уплотнения. Это проявляется в виде утечек, что может вызвать не только потери рабочей среды, но и снижение эффективности всей системы.
- Заедание клина. Клин может застревать в закрытом или открытом положении вследствие коррозии, накопления отложений или механических повреждений корпуса задвижки. Такая неисправность значительно затрудняет управление задвижкой и может стать причиной аварийной ситуации на производстве.
- Повреждение корпуса и затвора. Корпус или затвор задвижки могут получить повреждения в результате механического воздействия, коррозийных процессов или из-за производственного дефекта. Такие повреждения часто требуют сложного ремонта или полной замены компонента.
- Нарушение герметичности фланцевых соединений. Фланцевые соединения задвижки могут терять герметичность вследствие неправильной установки, повреждения уплотнительных прокладок или из-за деформации фланцев. Это ведет к утечкам и ухудшению общей эксплуатационной надежности системы.
- Износ ручного или автоматического привода. Приводы задвижек, будь то ручные или автоматизированные, могут выйти из строя из-за износа или неисправности механических компонентов, электрических или пневматических элементов управления.
Как установить задвижку клиновую Hawle короткую
Монолитная необслуживаемая фланцевая задвижка Hawle 4000A с ручным управлением. Задвижка оптимально подходит для использования в системе водоснабжения с температурой среды не выше 40 ˚С и давлением до 16 бар. Примененные при создании трубопроводной арматуры серии А уникальные конструктивные решения и обеспечиваемые ими эксплуатационные преимущества позволяют считать её одним из лидеров в своем классе по соотношению цена-качество.
8770
Особенности применения
Особенности и сфера применения клиновых и шиберных задвижекЭксплуатационные преимущества фланцевой задвижки Hawle 4000A .
Одним из главных преимуществ фланцевой задвижки Hawle 4000A является возможность использования для бесколодезной установки, ввиду отсутствия в необходимости в регулярном доступе для обслуживания. Это позволяет существенно уменьшить затраты на монтаж системы водоснабжения и сроки проведения работ за счет сокращения их объема.
К числу прочих основных достоинств данного изделия относятся:
• доступная стоимость (на уровне российских аналогов);
• компактные габариты и небольшой вес (на 40% меньше аналогов);
• удобство монтажа;
• отсутствие потребности в регулярном обслуживании;
• длительный нормативный срок службы (50 лет).
Конструктивные особенности Hawle 4000A. Основной конструктивной особенностью Hawle 4000A является фиксация опоры шпинделя в корпусе задвижки при помощи байонетного соединения. Благодаря этому отсутствует необходимость в верхней крышке и подверженном коррозии и протечкам резьбовом соединении на корпусе для её установки. Втулка оснащена защитой от проворачивания и двумя уплотнительными кольцами, обеспечивающими отличную герметичность.
Корпус задвижки имеет монолитное исполнение и антикоррозийное эпоксидное порошковое покрытие по всей поверхности. Это обеспечивает изделию высокую прочность и устойчивость к воздействию влаги.
Особая геометрия чугунного клина, оснащенного двумя независимыми эластомерными уплотнителями, а также его направляющих, изготовленных из износостойкого пластика, обеспечивают надежное перекрытие потока с приложением минимальных усилий. Благодаря подвижной гайке клина, изготовленной из латуни, обеспечивается безотказное функционирование запорной арматуры даже при значительных нагрузках.
Фланцевая задвижка типа Hawle 4000A пригодна исключительно для ручного управления и поставляется без штурвала и штока. Возможна установка телескопического штока и штока фиксированной длинны. При необходимости использовании электропривода рекомендуется использование задвижки серии E2.

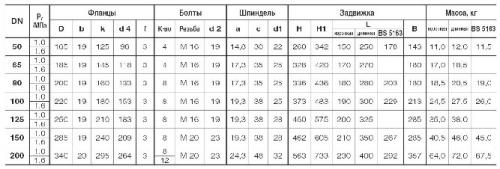

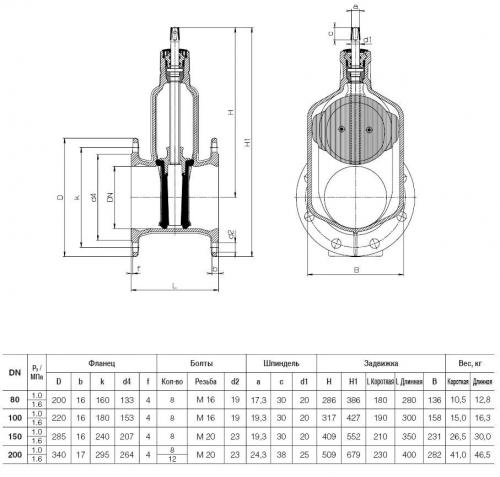

Технические характеристики фланцевых задвижек серии 4000A с различным внутренним диаметром
