Чугунные безраструбные трубы: их преимущества и применение

10.11.2024 в 21:36

Чугунные безраструбные трубы: их преимущества и применение

Это современное решение для водоотведения, представляющее собой систему канализационных безраструбных труб из литейного чугуна. Данный вид трубопровода применяется для создания долговечной системы хозяйственно-бытовой канализации.

Чугунные безраструбные трубы: их преимущества и применение

В Европе безраструбные трубы из литейного чугуна окончательно пришли на смену раструбным канализационным трубам в 1982 году. Благодаря качественному сырью и фасонным соединениям эти малогабаритные, удобные и надежные в эксплуатации износостойкие системы полностью соответствуют критериям качества современного жилья, технического оснащения зданий, а также таким важным требованиям, как звукоизоляция и противопожарная защита. АО «Сукремльский чугунолитейный завод» первым и единственным в России освоило производство безраструбных чугунных труб в 2017 году. Это позволило комплектовать инженерные системы зданий качественной современной трубопроводной продукцией. С тех пор компания ежегодно наращивает объемы производства.

Чугунные безраструбные трубы: их преимущества и применение 01

Чугунные безраструбные трубы: их преимущества и применение 02

Основным материалом для изготовления безраструбной канализации является серый чугун, представляющий собой сплав железа с углеродом, который образуется в виде хлопьевидных или пластинчатых включений при охлаждении металла. Сплав содержит порядка 2,14 % углерода, что и определяет механические свойства серого чугуна. Благодаря такой структуре материал характеризуется высокой механической прочностью, стойкостью к перепадам температур и абразивному износу. Одни из основных его качеств – высокие литейные свойства и малая усадка при застывании. Расплавленный металл имеет высокую текучесть, что позволяет выполнять отливки сложных форм. Серый чугун широко применяется при литье изделий, для которых важна высокая прочность. Детали из этого материала отличаются минимальной стоимостью и высоким сроком службы.

Связанные вопросы и ответы:

Вопрос 1: Что такое чугунные безраструбные трубы

Чугунные безраструбные трубы - это трубы, изготовленные из чугуна и не имеющие раструбов на концах. Они широко используются в различных отраслях промышленности, таких как нефтегазовая, химическая, энергетическая и другие. Эти трубы отличаются высокой прочностью, устойчивостью к коррозии и способностью выдерживать высокие температуры и давления.

Вопрос 2: Какие преимущества имеют чугунные безраструбные трубы по сравнению с другими типами труб

Чугунные безраструбные трубы обладают рядом преимуществ по сравнению с другими типами труб. Они более прочные и устойчивы к коррозии, что позволяет им использоваться в условиях высоких температур и давлений. Также эти трубы имеют более длительный срок службы, чем трубы из других материалов.

Вопрос 3: Какие типы чугуна используются для изготовления чугунных безраструбных труб

Для изготовления чугунных безраструбных труб используются различные типы чугуна, такие как ковкий чугун, ковкий чугун с добавлением хрома, ковкий чугун с добавлением молибдена и другие. Выбор типа чугуна зависит от условий эксплуатации и требований к трубам.

Вопрос 4: Как изготавливаются чугунные безраструбные трубы

Чугунные безраструбные трубы изготавливаются методом ковки на специальных прессах. Чугунный слиток нагревают до пластического состояния, после чего его формуют в трубу нужного диаметра и длины. Затем трубу охлаждают и обрабатывают для получения необходимой точности и качества.

Вопрос 5: Какие стандарты и требования предъявляются к чугунным безраструбным трубам

Чугунные безраструбные трубы должны соответствовать определенным стандартам и требованиям, таким как ГОСТ, API, DIN и другим. Эти стандарты определяют характеристики труб, такие как диаметр, толщина стенок, прочность материала, уровень коррозии и другие.

Вопрос 6: Где можно приобрести чугунные безраструбные трубы

Чугунные безраструбные трубы можно приобрести у различных поставщиков и производителей. Они продаются через специализированные магазины, торговые компании и интернет-магазины. При покупке необходимо обратить внимание на соответствие труб требованиям и стандартам, а также на их качество и гарантию.

Вопрос 7: Как правильно укладывать и монтировать чугунные безраструбные трубы

Укладка и монтаж чугунных безраструбных труб должны проводиться в соответствии с правилами и рекомендациями производителя. Трубы должны быть правильно подвешены и закреплены, чтобы избежать деформации и повреждений. Также необходимо обеспечить правильную изоляцию труб для предотвращения теплопотерь и утечек. Монтаж должен выполняться квалифицированными специалистами, использующими соответствующее оборудование и инструменты.

Чем отличаются чугунные безраструбные трубы от обычных чугунных труб

По принципу действия и особенностям конструкции канализационные трубопроводы из чугуна делятся на внутренние и внешние. Также чугунные трубы бывают разных видов с соответствующей маркировкой:

  • ЧК – чугунные канализационные. Безнапорные.

Безнапорные чугунные трубы монтируют при обустройстве внутренней и наружной систем канализации, работающих по принципу самотека. Чугунные трубы ЧК используются в канализационных системах жилых домов. Плюсом таких чугунных труб является бесшумность, а также возможность стыковки с пластиковыми трубами. Несмотря на то, что это достаточно хрупкие изделия иони не терпят ударной нагрузки, существует возможность повторного использования канализационных труб ЧК при аккуратном демонтаже.

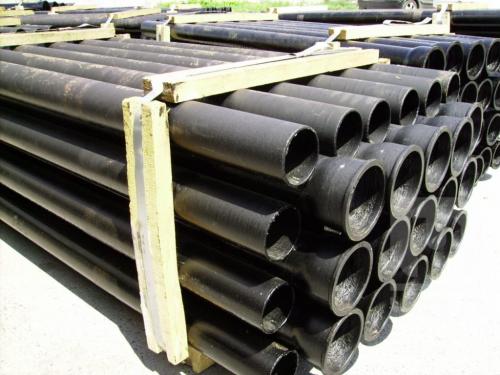

Чугунные безраструбные трубы: их преимущества и применение 03

  • ВШЧГ – чугунные трубы из высокопрочного чугуна применяются для монтажа систем, работающих при повышенном давлении. Напорные.

Особенностью труб, изготовленных из ВЧШГ является их устойчивость к силовым и ударным нагрузкам. Срок службы таких чугунных труб достигает 100 и более лет. Обеспечивается такая устойчивость и большой срок службы благодаря особенностям сплава ВЧШГ. В состав чугуна ВЧШГ входит графит шаровидной формы. Именно это и делает сплав пластичным, нехарактерным для обычного чугуна. Напорные чугунные трубы ВЧШГ применяют для обустройства внешней канализации в неблагоприятных условиях – на большой глубине залегания, при крайне низких температурах.

Чугунные безраструбные трубы: их преимущества и применение 04

  • SML – чугунные трубы без раструба.

Безраструбные чугунные трубы внутри и снаружи покрыты специальным составом - эпоксидной смолой. Это позволяет предотвращать окислительные химические реакции, а также способствует уменьшению уровень шума при движении стоков. Безраструбные чугунные трубопроводы из труб SML обладают высокой пропускной способностью, выдерживают любые перепады температуры. Системы из таких труб имеют самый длительный безаварийный срок службы.

Чугунные безраструбные трубы: их преимущества и применение 05

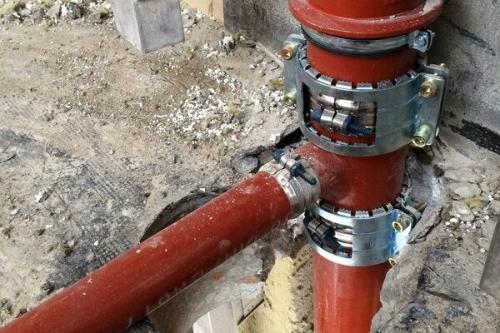

При стыковке безраструбных труб применяются специальных хомуты. Такие соединительные хомуты состоят из стального стягивающего элемента и эластичной муфты, которую накладывают на место стыка. Соединительные хомуты для труб SML производятся под все диаметры труб.

Чугунные безраструбные трубы: их преимущества и применение 06

  • ЧНР – чугунные, напорные, раструбные трубы.

На трубы ЧНР при производстве наносят специальный состав на основе битума и лака, который придаёт трубам дополнительную способность противостоять агрессивным воздействиям. Трубы ЧНР применяются при обустройстве канализационных систем напорного типа.

Чугунные трубы с раструбом, кроме всех прочих преимуществ, имеют основное достоинство – простота монтажа, технологичность в эксплуатации, относительно низкие затраты на установку изделий.

Какие преимущества имеют чугунные безраструбные трубы

– это металлическое изделие, которое создается из железной руды с добавлением углерода. Его процент в сплаве, в соответствии с ГОСТ, не менее 2.14%.

Помимо углерода, в чугун добавляют соединения фосфора, серы, хрома и алюминия, чтобы придать заготовкам нужные химические и физические свойства.Чугун до недавнего времени активно использовался в прокладке водопроводных сетей. Однако из-за экономической целесообразности их вытеснили стальные аналоги меньшего диаметра. Разные виды чугунных труб используются сегодня в:

  1. Напорных и самотечных системах отвода.
  2. Прокладке теплотрасс.
  3. Качестве обсадных конструкций при бурении скважин.

Отдельным изделиям нашлось место в магистралях нефтигаза высокого давления.

Преимуществаприменения чугунных труб:

  1. Материал успешно противостоит коррозии и повышенной влажности грунта.
  2. Срок службы грамотно спроектированного и смонтированного трубопровода 80-100 лет.
  3. Прочность не уступает стали.
  4. Трубопровод выдерживает большую механическую нагрузку, его можно прокладывать под дорожными магистралями.
  5. На внутреннем покрытии чугунных труб не образуется известковый налет, мешающий системе нормально функционировать.

Среди недостатков выделяются: высокая стоимость, в сравнении с аналогами, а также хрупкость и большой вес.

Где можно применять чугунные безраструбные трубы. Чугунные трубы: виды, применение, способы изготовления

Виды чугунных труб

Наиболее популярны изделия с шаровидным графитом (ЧШГ) напорного типа. Они создаются с учетом предельного внутреннего давления более 1.5 Мпа. Также не боятся коррозии, прочные и пластичные, просты в монтаже. Тип ВЧШГ предназначен для промышленности, и успешно сопротивляется агрессивным средам. Их создают методом центробежного бесшовного литья.

Важно знать!

Все продукты из чугуна регламентируются ГОСТом 9583-75 (напорные) и ГОСТом 9642-98 (безнапорные).

Безнапорные (ЧК) создаются с добавление кремния и углерода. Они востребованы в сферах отвода жидкости и подачи воды, бесшумны, легко совмещаются с пластиковыми аналогами, можно использовать повторно.

ЧНР – это напорные изделия с раструбом для подключения других сегментов. Используются в промышленности и при транспортировке разного рода жидкостей. Состав на основе битума защищает металл от агрессивных сред.

Безраструбные (SML) – это современные изделия из чугуна с добавлением розеточного графита. На месте монтируются только с использованием хомутов. От коррозии металл защищает несколько слоев эпоксидной пленки.

Где можно применять чугунные безраструбные трубы

Проектные решения по сокращению чугуна в канализационных сетях традиционно обусловлены экономическими соображениями. Что же касается надёжности и долговечности – здесь материалов, равных чугунной трубе, попросту нет.

Продукция, изготовленная из высокопрочного чугуна, широко используется в области машиностроения, водоснабжения, водоотведения, а также в сфере газо- и нефте- добычи.

Чугунные трубы применяются преимущественно в прокладке наружных канализационных коммуникаций. Прочность и высокая сопротивляемость этих длинномерных изделий механическим нагрузкам позволяет использовать их в сооружении линий на участках с любой транспортной нагрузкой

Трубы из чугуна выпускают для устройства магистральных канализационных каналов и для сооружения частных автономных систем

Трубы из чугуна долговечны, безупречно служат столетиями, не горят, не разрушаются от температурных колебаний. Но из-за шероховатой поверхности у чугунных труб быстро зарастает просвет. Избавиться от проблемы помогает полимерное покрытие

Даже при использовании чугунных труб небольшого диаметра потребуется грузоподъемная техника. В этом они, бесспорно, уступают пластику

Чугунные трубы подходят для устройства напорных канализационных трубопроводов, требующихся на участках со сложным рельефом или с необходимостью обойти подземные сооружения. Они отлично работают в сетях с напором до 1 мПа

Специфика производства чугунных канализационных труб обуславливает их высокую стойкость к химическим и биологическим воздействиям

В наши дни редко можно встретить канализационную системы частного дома из чугуна, но приверженцы прочности и надежности все же отдают именно им предпочтение

Существенную долю этой продукции составляют чугунные высокопрочные трубы.

Их эксплуатационные свойства, по сравнению с обычными трубами, дополняют следующие механические характеристики:

  • высокая степень ударной вязкости;
  • малый предел текучести;
  • низкое временное сопротивление;
  • малый коэффициент относительного удлинения.

Получение таких характеристик достигнуто за счёт внедрения графита сфероидальной (или пластинчатой) формы в структуру чугуна.

Другими словами, структура металла насыщается значительным количеством углерода, что в практическом отношении добавляет конечным изделиям ещё и такие свойства, как:

  • износостойкость;
  • прочность на сжатие;
  • прочность на усталость;
  • лёгкость механической обработки;
  • хорошие литейные качества.

О высокопрочных чугунных трубах упомянуто не просто так. Реализация проектов наружной канализации обычно предусматривает построение линий отвода стоков от сооружений с прокладкой их под толщей грунта. Такая система канализации классифицируется аббревиатурой TML.

Эксплуатация линий канализации под землёй, как правило, характерна повышенными физическими и температурными нагрузками, с которыми легко справляются чугунные трубы высокой прочности. Глубина прокладки канализационных труб в земле регламентируется строительными нормативами.

Как выбрать подходящие чугунные безраструбные трубы для конкретной задачи

По сути, трубы, изготовленные из чугуна, на данный момент крайне редко устанавливаются в загородных домах, так как у них много недостатков. О них мы говорили выше. В частности, если вы решите выполнять монтаж канализационной системы самостоятельно, чугунные трубы использовать просто неразумно. Во-первых, вам нужен богатый опыт работы. Во-вторых, самостоятельно поднять и смонтировать трубы намного сложнее, придется искать помощи.

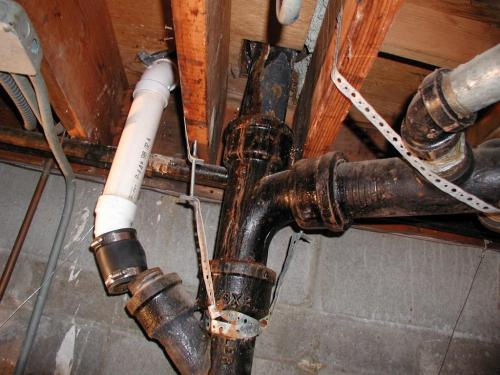

Чугунные безраструбные трубы: их преимущества и применение 08

Монтаж чугунных труб мало чем отличается от установки пластиковых или асбестовых. Необходимо произвести разметку в местах, в которых планируется установить трубы. Если вы делаете стяжку пола, оставьте место под тройником, отходящим от стояка. Это нужно делать, чтобы впоследствии избежать нарушения целостности этого самого тройника при осадке. Также необходимо определиться с тем, как труба будет фиксироваться на стене.

Самый простой вариант – это хомуты, которые нужно установить на трубопроводе ниже места стыка труб. При этом необходимо соседние крепления удалять друг от друга на 1-2 м, если стояк вертикальный. Если же горизонтально расположены трубы, то расстояние должно соответствовать десятикратном у диаметру.

Используя хомуты, можно сделать как жесткое, так и нежесткое соединение. В первом случае хомуты из металла необходимо затянуть максимально туго. Между ним и трубой нужно установить прокладку из резины. Во втором случае прокладка не используются, а хомут затягивается не до упора. В обоих случаях вы избежите создания в трубах чрезмерного напряжения.

Крайне важно выдерживать расстояние от стояка до стены – оно должно быть около 40 см. Но есть другая методика крепления трубы, при этом их прячут внутри стен. Нужно сделать в стенах по разметке штробы. Это каналы, у которых ширина чуть больше, нежели диаметр трубы. В этом случае вы сможете избежать появления чрезмерного напряжения в стенках труб. Непосредственно перед укладкой в этот паз необходимо всю поверхность обмотать мягким материалом.

Если нужно, то трубы обматывают теплоизолятором. Теперь допускается наносить штукатурку на стену, чтобы замаскировать штробу. В этом случае вы запрячете канализацию от посторонних глаз. После выбора метода крепления можно приступать к монтажу. На первом шаге необходимо подготовить всю систему, закрепить хомуты или проделать штробы. На втором шаге нужно собрать весь трубопровод. Метод соединения напрямую зависит от того, используются трубы с раструбами или без.

Чугунные безраструбные трубы: их преимущества и применение 09

Как правильно установить чугунные безраструбные трубы

Производство располагается в двух основных цехах, один из них специализируется на производстве железнодорожного литья – тормозная локомотивная колодка, клин фрикционный и др.

Второй цех – труболитейный. Основная доля продукции – трубы безраструбные канализационные системы SML, соответствующие EN 877. Объемы производства труб – более 300 тонн ежемесячно; что касается SML-канализации, доля российского рынка, приходящаяся на компанию, – 20–30 %. Предприятие продолжает активно развиваться в сторону увеличения поставок продукции как на российский рынок, так и в страны СНГ.

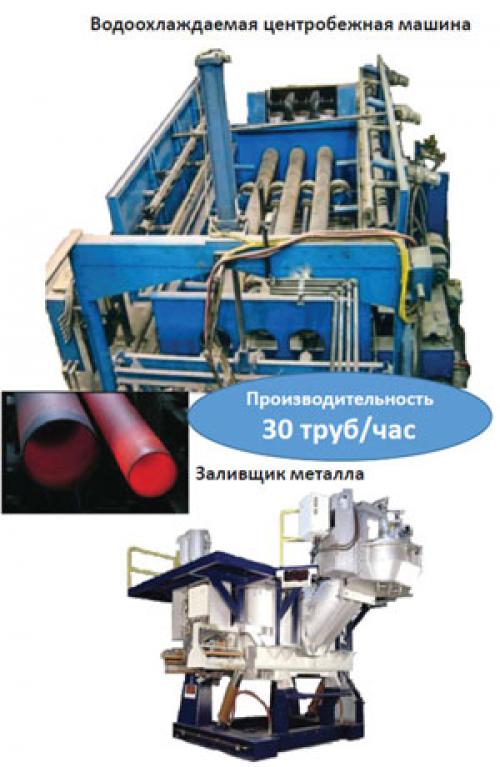

Чугунные безраструбные трубы: их преимущества и применение 10

Все цеха завода оснащены высокотехнологичным оборудованием, необходимым для производства высококачественной продукции, соответствующей самым требовательным российским и европейским стандартам.

Для производства безраструбной трубы используется следующее оборудование: электрические печи ИСТ, ИЧТ, печь перегрева Inductotherm, заливщик ABP.

Линия по производству безраструбных труб SML полностью автоматическая. Она включает в себя центробежную машину ССМ и линию по обработке, покраске и маркировке труб.

Предприятие также обладает аккредитованной лабораторией, позволяющей проводить полный спектр анализов, необходимых для детального контроля продукции. Лаборатория оснащена современными приборами, предназначенными для проведения экспресс-анализа процентного содержания химических элементов в чугуне.

Большое внимание предприятие уделяет качеству выпускаемой безраструбной трубы SML. С целью исключения возможных скрытых дефектов каждая выпущенная труба проходит гидроиспытание до 5 атм. на специальном стенде.

Какие материалы используются для производства чугунных безраструбных труб

Чугунные безраструбные трубы: их преимущества и применение 11

В середине прошлого столетия недостатки используемых в системах канализации труб из чугуна с раструбами (SME) стали стимулом для разработки более эффективных решений. В результате в конце 60-х появились первые безраструбные чугунные трубопроводы (SMU). В настоящее время существует несколько разновидностей данных изделий – BML, TML, VML, KML, SML – каждая из которых предназначена для определенных условий и сфер применения.

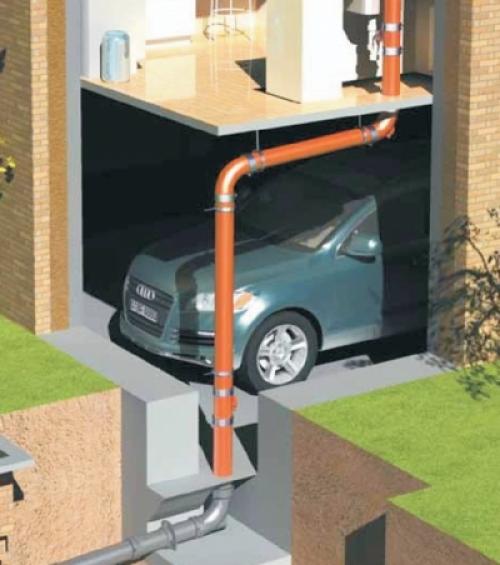

Чугунные безраструбные трубы: их преимущества и применение 12

2568

Особенности применения

Внутренние и наружные канализационные системы

Характерной общей чертой всех безраструбных чугунных систем трубопроводов является способ соединения их элементов друг с другом . Суть его заключается в том, что торцы трубопроводов или фитингов размещаются параллельно друг другу и скрепляются специальных металлическим хомутом, снабженным манжетой из эластомера. Такое решение обеспечивает сразу несколько преимуществ:

  • удобство монтажа и демонтажа;
  • высокую герметичность соединения;
  • снижение риска продольных смещений;
  • уменьшение отходов изделий.

Принципиально новым способом соединения, преимущества которого перед раструбным сразу стали очевидными, модернизация систем не ограничилась. Использование в качестве материала для производства канализационных труб серого чугуна, получаемого в том числе из металлолома, позволило снизить себестоимость изделий. Дополнительные достоинства обеспечило нанесение на внутреннюю и внешнюю поверхности специальных покрытий, способствующих повышению износостойкости и препятствующих образованию отложений на внутренней поверхности за счет повышения её гладкости.

К числу основных преимуществ чугунных трубопроводов можно также отнести:

  • длительный срок службы;
  • высокую прочность;
  • значительную термостойкость и негорючесть;
  • стойкость к коррозии и агрессивным средам;
  • экологичность (за счет возможности использования в качестве вторсырья);
  • хорошую звукоизоляцию.

Разновидности безраструбных чугунных трубопроводов:

Все безраструбные чугунные системы можно разделить на две категории – внутренние и наружные. Первые предназначаются для транспортировки бытовых и производственных канализационных стоков внутри зданий и их доставки к внешним сетям. Вторые же обеспечивают отвод от сооружений и до коллектора. При этом внутри каждой категории существует разделение ещё на несколько разновидностей, различающихся эксплуатационными характеристиками.

Внутренние системы:

SML – предназначены для организации системы канализации преимущественно в жилых домах и других зданиях, для которых нехарактерна высокая агрессивность среды. Имеют внешнее покрытие в виде слоя грунтовки толщиной около 40 микронов, обеспечивающее достаточную защиту от коррозии при открытом монтаже. Внутреннее эпоксидное покрытие желтого цвета толщиной 120 микронов, соответствует EN 877.

KML – используются для отвода сточных вод, содержащих агрессивные вещества. Рекомендованы для использования в медицинских и образовательных учреждениях, заведениях общепита, гостиницах, а также для отвода производственных стоков. Отличаются наличием дополнительного внешнего оцинкованного покрытия, расположенного под слоем грунтовки темно-серого цвета, а также утолщенным внутренним эпоксидным покрытием толщиной 250 микронов.

V ML – системы с усиленной термоизоляцией и защитой от воздействия конденсата. Представляют собой SML трубопроводы, покрытые сверху слоем негорючей твердопенной изоляции, защищенным стальным кожухом. Предназначены для неотапливаемых помещений, например, складов, а также для отвода дождевой и талой воды. Возможна прокладка снаружи здания. Существует исполнение с дополнительной защитой от промерзания.

Внешние системы:

TML – безраструбные чугунные трубопроводы, предназначенные для прокладки под слоем грунта, в том числе под дорогой (при условии размещении сверху смягчающего слоя). Наружное покрытие образовано оцинкованным слоем поверхностной плотностью 130 г/м2и эпоксидным лаковым орехово-коричневого цвета толщиной 60–100 мкм. Внутренне покрытие толщиной 120 мкм.

BML – система безраструбных чугунных труб, обеспечивающая отвод ливневых и талых вод от мостов, путепроводов и других подобных сооружений. Внутреннее эпоксидное покрытие толщиной 120 мкм, внешнее – слой цинка (40 мкм) и эпоксидный лак (80 мкм).

© 2024 ТПФ ООО "Мастерпром", все права защищены.

Как происходит производство чугунных безраструбных труб

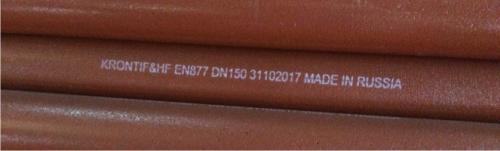

Чугунные безраструбные трубы: их преимущества и применение 13

Безраструбные чугунные системы внутренней канализации SML всё более активно применяются при строительстве и реконструкции промышленных предприятий, общественных зданий и многоквартирных домов повышенной этажности. Применение современных материалов и технологий изготовления позволяет обеспечить им ряд преимуществ по сравнению со ставшими популярными в последние годы коммуникациями из полиэтилена и поливинлхлорида. С недавнего времени трубы, фитинги и соединители SML производятся на территории РФ, что обеспечивает их доступность.

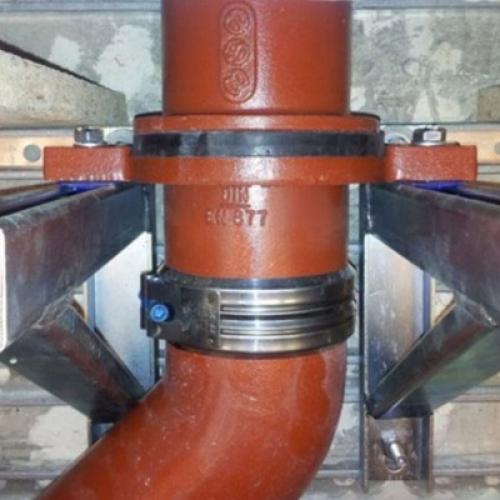

Чугунные безраструбные трубы: их преимущества и применение 14

4726

Особенности применения

Особенности изготовления и монтажа безраструбных чугунных труб SML

С 2016 года чугунные трубы и фасонные элементы канализационных систем SML, а также трубные хомуты для них производятся в России под брендом KRONTIF&HF. Это позволяет снизить стоимость изделий за счет отсутствия зависимости от курса евро, а также сократить сроки поставки продукции. При этом качество её не уступает аналогичным европейским изделиям, так как процесс производства контролируется британскими специалистами компании HALIFAX LTD, входящей в концерн Hargreaves Foundry. Все изделия производятся на современном европейском автоматизированном оборудовании из высококачественного сырья.

Технология производства и преимущества безраструбной чугунной системы канализации SML KRONTIF&HF

Основные элементы систем канализации SML KRONTIF&HF – трубы, отводы, тройники, крестовины, переходники, заглушки и т. п. изготавливаются из литейного чугуна. На внутреннюю и внешнюю поверхности путем погружения наносится двухкомпонентное эпоксидное покрытие. Затем производится обжиг изделий при температуре 180 ºС, что обеспечивает надежное сцепление покрытия с поверхностью металла. Такая технология позволяет совместить характерные для чугунных изделий свойства со стойкостью к коррозии и агрессивному воздействию сточных вод. На внешнюю поверхность также наносится слой грунтовки. При необходимости трубопроводы и фасонные части могут дополнительно лакироваться и краситься.

Основные преимущества использования безраструбных чугунных труб производства KRONTIF&HF:

  • Высокая механическая прочность и твердость. Ударная прочность (предельное сжатие) не менее 350 MPa, прочность на разрыв не менее 200 MPa, плотность7,2 кг/куб.дм. SML трубопроводы могут прокладываться как открытым способом, так и в грунте или бетоне. При использовании стандартных соединителей они рассчитаны на типичное для канализационных систем давление до 0,5 бар, а при условии применения усиленных могут выдержать до 10 бар.
  • Негорючесть и низкий коэффициент температурного расширения. Чугунные трубопроводы, в отличие от пластиковых, не повреждаются открытым пламенем или в результате сильного нагрева при возгорании. Они полностью удовлетворяют противопожарным нормам, так как не выделяют токсичных веществ при пожаре и позволяют ему распространяться через стены и перекрытия. Коэффициент линейного теплового расширения у чугунных труб составляет всего 0,0105 мм/мК, что позволяет обходиться без дополнительных компенсаторов при монтаже.
  • Стойкость к воздействию агрессивных сред. Стойкое эпоксидное покрытие гарантирует компонентам SML-систем высокую устойчивость к компонентам сточных вод, в том числе химическим веществам с pH2-pH12.
  • Пониженный уровень шума. Трубы не нуждаются в дополнительной звукоизоляции и скрытом размещении в коробах для предотвращения передачи звука перемещающейся по ним среды.
  • Экологичность и возможность переработки. Изделия могут быть произведены из вторичного сырья и сами подлежат переработки после окончания срока службы.

© 2024 ТПФ ООО "Мастерпром", все права защищены.

Как обеспечить долговечность чугунных безраструбных труб

Чугунная канализация безраструбного типа – это популярная канализационная система, выполненная из литого чугуна, в которой соединение фасонных частей с трубой выполняется с помощью хомутов.

Основные сведения о чугунной безраструбной канализации

В середине ХХ века появилась необходимость в инновационных технологиях и материалах для обустройства надежной канализационной системы. В это время мнения профессионалов сошлись на одном, самая надежная и качественная система для отвода стоков – безраструбная чугунная канализация, других вариантов просто не существует. Поэтому при сборке различных канализационных комплексов стали использовать именно такие изделия.

Трубы чугунные без раструбов представлены двумя группами:

  • Изделия наружного типа, которые используются для отвода стоков от мостовых сооружений (имеют обозначение BML) и от строений (TML), их в большинстве случаев прокладывают под землей.
  • Изделия внутреннего типа, которые включают трубопроводы, имеющие покрытие, препятствующее образованию конденсата (VML), отводы стоков от объектов (включая медицинские учреждения, предприятия общественного питания и гостиницы), которые имеют большое количество агрессивной среды (KML), отвод канализационных вод внутри строений (SML).

Для перечисленных коммуникационных систем используются чугунные трубные изделия, в состав которых добавлен мелкодисперсный графит. При производстве таких изделий используется хорошо изученная технология центробежного литья, не требующая больших финансовых вложений.

Внутренняя часть безраструбной чугунной канализации чаще всего обработана эпоксидной смолой, защищающей трубы от агрессивного воздействия рабочей среды и повреждений различного типа, включая механические.

Соединение трубных элементов для чугунной канализации выполняется с помощью хомутов, которые состоят из двух частей:

  • Хомут, выполненный из нержавеющей стали высокого качества.
  • Резиновая манжета, выполненная из материала, устойчивого к негативному влиянию различных стоков.

Хомуты, которые используют для сборки безраструбной чугунной канализации, бывают двух типов:

  • Усиливающие. Могут выдерживать большую нагрузку, что делает возможным их использование при монтаже напорных канализационных сетей. Крепление таких хомутов выполняется поверх трубного изделия.
  • Соединительные. Используются для монтажа канализаций, в которых рабочая среда не имеет высокого давления. С помощью хомутов замена поврежденных участков трубопровода выполняется за короткий промежуток времени с минимальными затратами. Для этого необходимо ослабить хомуты и выполнить необходимые работы по демонтажу.

Чугунные трубы SML и их использование

Ознакомившись с производственным процессом чугунной сантехники, можно поподробнее узнать и другие особенности материала. Безраструбная чугунная канализация sml, применяемая для монтажа внутренних канализационных систем, имеют свои положительные и отрицательные стороны. Раструбы на таких трубах, соответственно  названию, отсутствуют, их стандартная длина составляет 3 метра, сечение самих изделий и фитингов к ним характеризуется номинальной величиной: 5; 7; 8; 10, 12,5; 15; 20; 25 и 30 см.

Снаружи трубы покрыты грунтовкой красно-коричневого цвета, толщина слоя которой составляет 40 микрон. Внутренняя поверхность покрыта эпоксидной модифицированной смолой желтого цвета. Толщина этого слоя равна 130 микрон. Для изготовления хомутов используется особый вид резины (EPDM) и стабилизированная сталь.

Технические характеристики труб чугунных безраструбных регламентированы нормативным документом ГОСТ 6942-98 и Европейским стандартом EN 877/DIN 19522.

Среди положительных качеств чугунных изделий без раструбов SML можно назвать следующее:

  • Отличная износостойкость. Это свойство позволяет реже проводить плановые ремонты, тем самым сократив до минимума финансовые затраты на эксплуатацию.
  • Устойчивость к возгоранию и открытому огню. Трубным материалам такого типа не требуется дополнительная обработка антипиренами, что  также способствует снижению определенных затрат.
  • Высокие прочностные характеристики. Это качество не может сравниться ни с одним материалом, использующимся для изготовления канализации, ни с пластиком, ни со свинцом, ни с асбоцементом.
  • Стойкость к воздействию повышенной или пониженной температуры. В последнем случае исчезает необходимость использования дополнительной теплоизоляции или непосредственно теплоизолированных элементов.
  • Высокие звукоизоляционные свойства. Трубные изделия без раструбов имеют самый высокий показатель шумоподавления.
  • Высокая ударная прочность.
  • Устойчивость к коррозии. Трубопроводы, изготовлены из такого материала могут пропускать любую среду, вызывающую появление ржавчины.
  • Гладкая поверхность внутренней части безраструбных чугунных изделий, обусловленная центробежной технологией изготовления. Отсутствие пористости и шероховатостей делает идеальными гидродинамические свойства канализационной сети.
  • Надежная герметизация соединений. Монтаж системы не требует использования дополнительных уплотняющих деталей.
