Кран для манометра со спускником. Кран шаровый со спускником
- Кран для манометра со спускником. Кран шаровый со спускником
- Бобышка для датчика температуры. Бобышки для герметизации соединений
- Вентиль для манометра. Функции трехходового крана под прибор для измерения давления (манометра)
- Для чего нужен трехходовой кран между сосудом и манометром. Принцип работы стандартного трехходового крана для манометра
- Видео ТРЕХХОДОВОЙ КРАН ДЛЯ МАНОМЕТРА НА ОТОПЛЕНИИ,СБРОС ДАВЛЕНИЯ,ОТКЛЮЧЕНИЕ МАНОМЕТРА ОТ КОММУНИКАЦИЙ
Кран для манометра со спускником. Кран шаровый со спускником

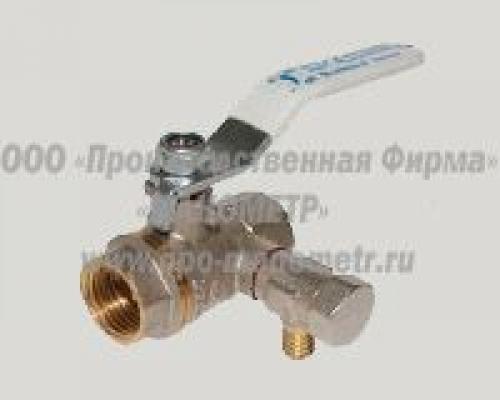

Краны шаровые муфтовые со спускником предназначены для установки в качестве запорной арматуры в системе хозяйственно-питьевого холодного и горячего водоснабжения и отопления.
Кран шаровый муфтовый полнопроходной со спускником имеет ручку-рычаг и спускник для спуска среды. Изготовлен из латуни.
Полнопроходные краны имеют преимущества по сравнению с не полнопроходными моделями в том, что они обладают пониженной гидравлической сопротивляемостью, т.е. минимизируют потерю напора и снижают нагрузку на само перекрывающее устройство.
Муфтовое присоединение крана обеспечивает надежность и герметичность при монтаже. Однако, следует помнить, что краны такой конструкции имеют только два рабочих положения: «открыто» и «закрыто». Использование шаровых кранов в промежуточных положениях может привести к быстрому износу и поломке изделия.
Технические характеристики крана шарового со спускником:
Ду, мм: 15
Ру, кгс/см2: 40
Температура рабочей среды, гр.С: до 150гр.С
Рабочая среда: вода, пар
Тип присоединения: муфтовый
Привод: ручка-рычаг
Завод "Манометр", обладая собственными производственными мощностями, готов предложить потребителям выгодно-низкие цены на данную продукцию.
Телефон: (495) 640-02-66
Москва, Криворожская ул., д. 6А, стр. 2, оф. 349
Расписание работы:
с 9-00 до 17-00 без перерыва на обед
Условия доставки и тд:
Доставка до терминала транспортной компании (Деловые линии) г. Москва - бесплатно. Доставка до терминала транспортной компании в вашем городе - по тарифам транспортной компании.
При заказе на сумму от 100 тыс. рублей - бесплатно по г. Москве.
Бобышка для датчика температуры. Бобышки для герметизации соединений
Бобышка – элемент соединительной части трубопровода или емкости, с помощью которой осуществляется монтаж дополнительных устройств. К таким устройствам относятся датчики температуры, давления, уровня, вентильные блоки, трубки отводные и т.п. Компания ОВЕН производит широкий ассортимент бобышек. Из-за многообразия их габаритов, размеров резьбовой и монтажной части, условий эксплуатации и особенностей расположения конструкций важно познакомить потребителей с модификациями и их обозначением.
На территории России не существует государственного стандарта на бобышки. Так сложилось, что компании производят эту продукцию на основании разрабатываемых технических требований и обозначают в соответствии с внутренним регламентом.
ОВЕН производит семь модификаций бобышек с широким диапазоном исполнения присоединительных метрических, дюймовых резьб, а также длин (до 100 мм). Основным материалом бобышек служит сталь 20 или нержавеющая сталь AISI 304 (08Х18Н10), в некоторых случаях сталь 12Х18Н10Т.

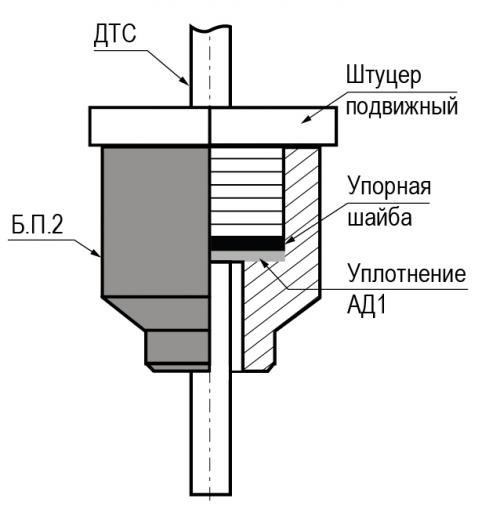

Модификации бобышек

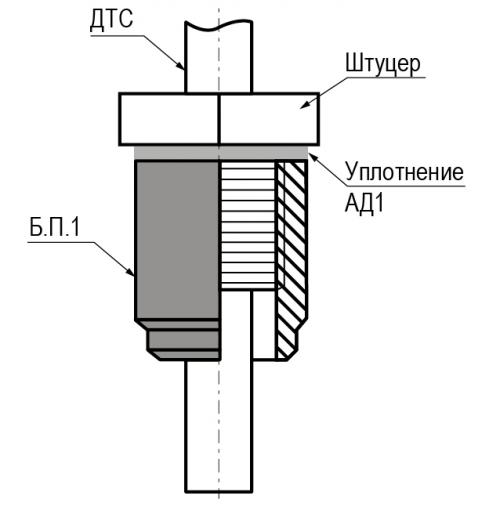

Наиболее востребованными (до 80 %) являются модификации 1 прямой или угловой бобышки Б.П.1 и Б.У.1 . Эти бобышки используются для установки устройств с неподвижным штуцером с уплотнением по верхнему торцу (рис. 1). К устройствам с неподвижным штуцером относятся:
- датчики температуры: 065, 075, 105, 064, 074, 084 и т.п.;
- защитные гильзы: ГЗ.16(25);
- датчики уровня ДС.ПВТ, ДС.П и ДС.2.

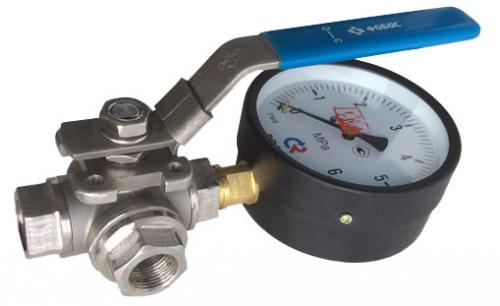

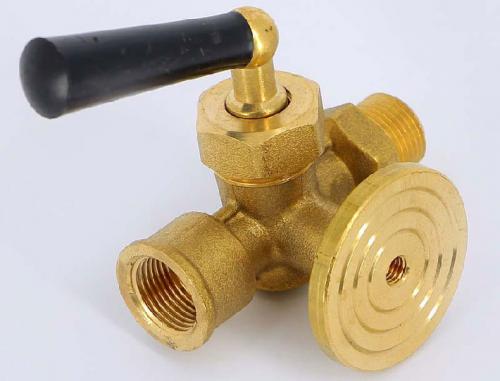

Вентиль для манометра. Функции трехходового крана под прибор для измерения давления (манометра)
сновное назначение манометра — фиксировать давление в трубопроводе. Трехходовой кран при этом выступает как соединительный элемент и служит для выполнения сразу трех основных функций: продувки, проверки прибора и полного отключения измерительного устройства.
Как работает кран?
В зависимости от положения рукоятки запорного механизма контролируется работа измерительного прибора. Поскольку конструкция содержит сливное отверстие в корпусе, и конусовидную пробку, которая имеет проход Т-образной формы, поворот рукоятки в рабочий режим направляет поток транспортируемой среды к манометру для контроля давления, перевод крана в положение «закрыто» позволяет перенаправить поток в трубе отключив измерительный прибор, либо переходит в режим закрытой магистрали, когда давление в устройстве обнуляется, что позволяет избежать залипания стрелки и сводит к минимуму возможность отказа прибора.
Таким образом, всего четыре функциональных положения:
- Кран соединяет прибор с рабочим пространством для замера уровня давления.
- Манометр изолирован от транспортируемой среды и сопряжен с атмосферой (уровень давления — нулевой).
- Прибор отключен, а рабочая среда выходит на воздух — осуществляется процесс продувки сифона.
- Собственно присоединение контрольного измерительного прибора (манометра).
То, как ведет себя стрелка, когда рукоятка оказывается в положении «закрыто» или наоборот, переходит в рабочее состояние, показывает исправность крана: если стрелка при отключении манометра опускается стремительно и плавно в нулевое положение, а при подключении прибора также без промедления и резких скачков занимает прежнее положение, то кран работает нормально.
Медленное движение стрелки в обоих направлениях указывает на то, что кран засорился.
Чтобы продуть кран, и существует положение сброса.
Это важно! Если опускание при отключении быстрое, но до нулевого значения стрелка прибора так и не доходит, это говорит о том, что пружина в манометре ослабла.
Запорное устройство в обязательном порядке устанавливается в трубопроводах на производственных предприятиях, где контроль за уровнем давления — необходимое условие согласно строительным нормам и правилам.
В частном домостроении и многоквартирных домах вместо трехходового вентиля используют обычный проходной муфтовый кран.
Достоинства устройства
Кран для манометра — надежная конструкция, которая прекрасно справляется с задачей, на нее возложенной, поскольку отличается простотой и надежностью. Кран легко монтируется, для подключения не требуется каких-либо особых усилий и пристального контроля после монтажа — это удобное в эксплуатации и обслуживании устройство, в нем отсутствуют места, где может застаиваться жидкость, а уровень сопротивления движущейся жидкости очень низкий. Все это продлевает срок эксплуатации.
Разновидности кранов для манометров
Устройства различаются по конструктивным особенностям и способами крепления.
Пробковые натяжные
Материалом для изготовления этого типа кранов служит латунь, что делает эти устройства недостаточно прочными, при затягивании гайки пробка на конце может сломаться, при этом запорный механизм требует приложение некоторых усилий для запуска.
Этот тип устройства имеет 4 разновидности:
- Конструкция с резьбой с обеих сторон, может быть как метрическая так и трубная резьба.
- Устройство, в котором с одной стороны трубная резьба, а с другой — метрическая.
Обратите внимание! Третье отверстие крана в обоих случаях определяется как дренажное.
- Более усовершенствованная конструкция, оснащенная затвором рычажного типа или в виде бабочки.
- Устройство также имеет отверстия с двух сторон с резьбой и дополнительно — фланец для присоединения прибора измерения.

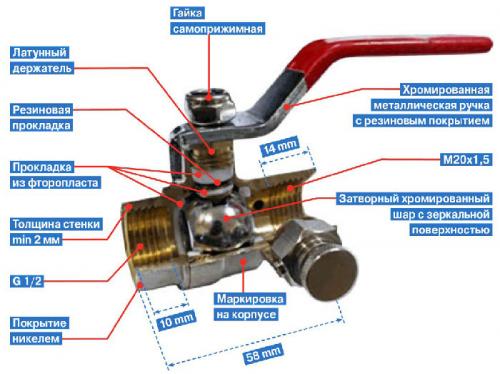

Шаровой с дренажом
Наиболее современное и популярное устройство, поскольку пользоваться им намного удобней: это легкая конструкция, оснащенная рукояткой. Кран характеризуется высокими показателями герметичности и невозможности скопления загрязнений в проточной части.
Шаровой с муфтой
Выполняется из хромированной латуни. Манометр или дренаж в этом случае подключается к муфте, поэтому этот кран не является трехходовым в прямом смысле.
Кнопочный
Отличается от всех других типов кранов наличием кнопки, с ее помощью происходит замер до тех пор, пока кнопка нажата, при отпускании, манометр автоматически отключается.
Особенности установки
Установка крана ничем не отличается от установки любых запорных устройств: они прикручиваются к трубе, с предварительной обмоткой фум-лентой для герметичности.
Обратите внимание! Лучше осуществлять присоединение вручную, чтобы не повредить резьбу излишними усилиями.
Кран под манометр — неразборное устройство, поэтому ремонт возможен лишь в том случае, если происходит протечка стыков. Для этого придется полностью демонтировать устройство, загерметизировать стыки и закрутить кран снова.
Пробковые краны можно чистить вручную от засорений или в тех случаях, когда изнашивается кольцо для уплотнения.

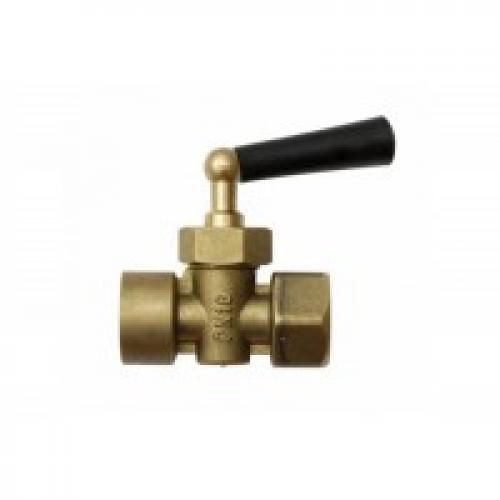

Для чего нужен трехходовой кран между сосудом и манометром. Принцип работы стандартного трехходового крана для манометра
Трехходовой кран представляет собой устройство, позволяющее упростить эксплуатацию манометра на участке подключения к системе. Основные цели, которые можно достичь с помощью стандартного трехходового крана заключаются в следующем:
- Простое подключение прибора к рабочей среде.
- Сброс давления перед манометром на магистрали, а не только отключение.
- Продувка отвода (сифона) для удаления загрязнений.
Функционально трехходовой кран имеет 3 положения (см. рисунок ниже):
- С помощью крана в полость измерительного элемента манометра подается рабочая среда.
- Данное положение позволяет "продуть" систему через вспомогательное технологичесое отверстие. В таком положении прибор будет изолирован от измеряемой среды.
- Повернув рукоять крана в противоположное направление можно полностью отключить прибор от магистрали и снять его.
Исходя из того, как ведет себя стрелка, когда рукоятка оказывается в положении «закрыто» или наоборот, переходит в рабочее состояние, можно судить об исправность крана: если стрелка при отключении манометра опускается стремительно и плавно в положение нуля, а при подключении прибора без промедления и резких скачков занимает рабочее положение на циферблате, то кран работает нормально.
Медленное движение стрелки в обоих направлениях указывает на то, что кран засорился. Чтобы продуть кран, и существует положение сброса.
По типу подключения трехходовые краны изготавливаются по умолчанию с резьбами М20*1,5 и G1/2.
- Трехходовой кран G1/2-G1/2 (внутр.-внутр.)
- Трехходовой кран G1/2-M20x1,5(внутр.-наруж.)
- Трехходовой кран М20х1,5-М20х1,5 (внутр.-внутр.)
- Трехходовой кран М20х1,5-М20х1,5 (внутр.-наруж.)
По методу производства краны разделяются на цельноточенные из латунного шестигранника, литые и краны изготовленные методом штамповки.
