Как соединить трубы без сварки. Монтаж при помощью резьбового соединения

Как соединить трубы без сварки. Монтаж при помощью резьбового соединения

О том, как соединить железные трубы без сварки, пойдет речь дальше, а в этой статье можете узнать как правильно произвести сварку оцинкованной трубной продукции . Чтобы произвести состыковку, этот способ является очень распространенным.

Резьбовое соединение может стоять в таких местах магистрали, где условия позволяют выполнять постоянный контроль стыка. Еще при этом должна быть возможность проведения ремонтных работ в случае необходимости.

Чаще всего резьбу накатывают на спецоборудовании, но такую работу можно выполнить самостоятельно.

Она выполняется в такой последовательности:

• Отрезают кусок заготовки, на котором предусматривается нужный припуск на резьбовую часть.
• Трубу закрепляют на плашкодержатель. В тиски кусок металлической заготовки закрепляют так, чтобы он не прокручивался.
• Плашку на конечную часть металлической трубы нужно аккуратно наживить. При этом важно не сделать даже маленького перекоса, в противном случае резьба выйдет кривая, и соединить участки не получиться.
• Для удобства работы заготовки рекомендуют смазать машинным маслом.
• Когда плашка перестает проворачиваться, то рекомендуют выполнить один проворот в обратном направлении. При этом удалится срезанная стружка, а именно она становится помехой для продвижения вперед.
• На участке, проходящем на близком расстоянии к стене, сделать полный оборот при нарезке резьбы можно не всегда. В таких ситуациях рекомендуют использовать плашкодержатель с храповым механизмом.
• Чтобы соединение резьбовым способом было надежным, нужно использовать уплотнение. В этих целях применят сантехническую подмотку.
• Перед закручиванием резьбового стыка стоит проверить изделия на наличие заусениц и остатков стружки. А само закручивание должно производиться с определенным усилием.

Как соединить трубы без сварки и резьбы. Как соединить металлические трубы без сварки и резьбы

При ремонте и замене квартирных трубопроводов, монтаже стояков не все соединения можно проварить. На трубе, вплотную прилегающей к стене, невозможно нарезать резьбу. Для стыка понадобятся приспособления безрезьбового соединения стальных труб.

Используя их, монтируют магистральные и технологические трубопроводы для транспортировки газа, нефти, химических реагентов, насыщенного пара. При соединении труб без сварки исключен риск коррозионных разрушений стыков. Защищают металл стягивающие накладки, они образуют герметичные стыки.

Способы соединения металлических труб без сварки

Не все металлы хорошо провариваются, иногда качество швов плохое. Резьбовые стыки недостаточно герметичны, винтовая нарезка на металле со временем разрушается.

Бессварочные соединения технологичные. Приспособления используют на газопроводах высокого давления, при транспортировке разогретых сред. Для монтажа уплотнителей не требуется предварительной подготовки стыков, разделки кромок. Достаточно очистить торцы от грязи, пыли.

Способы соединения металлических труб без сварки:

1. Хомутная стяжка. Герметичная плотно прилегающая накладка используется для устранения протечек. Ремонт можно сделать быстро.
2. Фланцевое. Плотность прилегания пластин регулируется болтовым крепежом, герметичность обеспечивает резиновая прокладка.
3. Монтаж ремонтно-монтажной обоймы. Стык надежно фиксируется в небольшом металлическом корпусе.
4. Использование муфты Гебо. Фитинг, создающий компрессию, подходит для многократного применения.
5. Крепление фитингов без резьбы. Образуется неразъемное герметичное соединение высокой прочности.
6. Краб-системы. Используются для профильного проката.

Для безрезьбовых соединений не требуется специального электрического или газового оборудования, достаточно монтажного инструмента. Для установки устройства не нужна техническая подготовка специалистов.

Соединение при помощи фитингов

Монтажные элементы, применяемые при сборке трубопроводов, различаются по виду и области применения. Виды фитингов:

• прямые предназначены для стыковки двух элементов системы в одной плоскости;
• переходники нужны при соединении заготовок разного диаметра, часто необходимы при ремонте старых трубопроводов;
• поворотные, позволяют менять направление потока;
• торцевые заглушки необходимы при изменении схемы прокладки трубопровода;
• разводные (тройники, крестовины) нужны при врезке в магистральные линии или при монтаже отводов;
• штуцеры – гибкие фитинги, используемые при подключении к запорной арматуре.

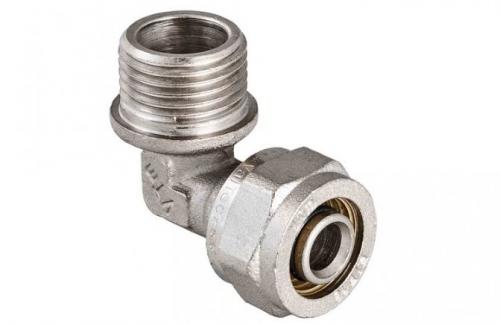

Для фитингового соединения без резьбы используют обжимные или компрессионные фитинги. В конструкции предусмотрено уплотняющее кольцо, оно фиксируется регулируемым зажимом. С помощью таких фитингов несложно соединять трубы без сварки. Стык плотно и герметично фиксируется с двух сторон. По прочности такое соединение превосходит сварочный шов. Фитинги используют при монтаже труб в технологических системах, где создается высокое давление. Их применяют при разводке водопровода, монтаже теплосистем. Специального оборудования для фиксации фитингов не требуется. Их выпускают для пластиковых и металлических труб.

Использование муфты Гебо

Соединить металлическую трубу без сварки поможет специальное компрессионное устройство. Муфта Гебо представляет собой металлический фланец с гайкой, внутри которого три кольца: зажимное конусообразное, прижимное, уплотняющее. Для создания прочного соединения важно придерживаться технологии монтажа.

Муфта Гебо

Основные этапы крепления муфты:

• Подготовка торцов предусматривает:

— выравнивание среза;

— зачистку заусениц;

— снятие слоя краски или эмали, с оцинкованных труб счищают защитный слой (муфта предохраняет соединение от окисления).

• На одну из заготовок надевают гайку, зажимное кольцо, верхней частью конуса направленное к гайке.
• Производят сборку муфты Гебо: на уплотняющее кольцо надевают прижимное, затем уплотняющее, его разворачивают в сторону корпуса, надетого на другую трубу, вставляют в корпус.
• Муфту сначала сжимают до неподвижности, чтобы гайка не проворачивалась. Ее затягивают, оставляя несколько витков.
• Проверяют герметичность стыковки. После этого гайку заворачивают до конца.

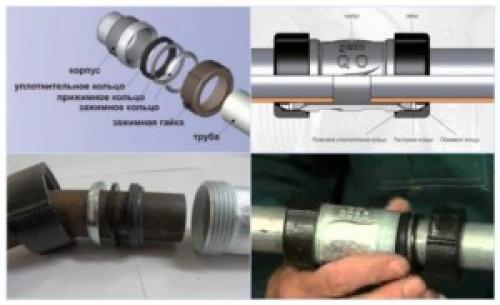

Строение муфты Гебо

Корпус муфты делают из прочной нержавеющей стали или цветного металла. Крепеж можно использовать после демонтажа трубопровода, достаточно заменить уплотняющее резиновое кольцо.

Использование муфту Гебо разрешено на системах горячего водоснабжения. По нормам температура теплоносителя не должна превышать +80°С. При высокой температуре уплотнитель придется менять.

Фланцевое соединение

Фланцы представляют собой толстый диск с центральным отверстием, равным диаметру трубы и боковыми для болтового крепления. Фланцы устанавливают на участках, которые периодически приходится ревизировать:

• при врезке съемных заглушек, к ним фланец приваривают в заводских условиях;
• для установки приборов учета (водомеров, теплосчетчиков);
• монтаже запорной арматуры (различных задвижек, кранов).

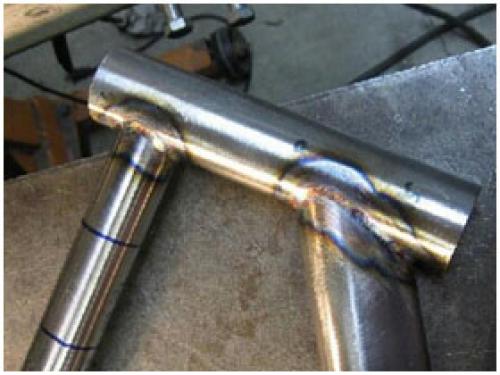

Как соединить две металлические трубы одинакового диаметра. Основные этапы работ

Обратите внимание: в данном случае мастер показал способ соединения труб на примере стальной круглой трубы диаметром 27 мм и профтрубы размером 40х40 мм.

Первым делом необходимо будет разметить профильную трубу.

Сначала ставим отметку на расстоянии 2 см от края (то есть делим размер профиля пополам).

Затем от торца отступаем также 2 см. Чертим поперечную линию.

Далее от торца профтрубы чертим продольную линию, как показано на фото ниже, и откладываем на ней отметку на расстоянии 13,5 мм (то есть половина диаметра круглой трубы) от поперечной линии.

От конца продольной линии в стороны отступаем еще по 13,5 мм и ставим две отметки.

Для разметки лучше всего использовать маркер, так как карандаш плохо будет видно и его можно случайно стереть.

На следующем этапе устанавливаем круглую трубу на профиль, ориентируясь по меткам. Обводим маркером трубу.

От основания продольной линии откладываем два отрезка, которые ведем к концам поперечной линии (смотрите фото).

Маркером заштриховываем те области, которые надо будет вырезать болгаркой. Аналогичную операцию выполняем на оставшихся трех сторонах профильной трубы.

Далее вооружаемся болгаркой с отрезным диском и вырезаем ненужные части.

Там, где не получается вырезать кусок полностью — дорабатываем напильником по металлу или бормашинкой с установленной шлифнасадкой.

Ну вот, собственно, и все! Не так уж и сложно все.

В завершении останется только сделать болгаркой пропилы по поперечным линиям и загнуть «лепестки». Обвариваем места стыков, потом вставляем круглую трубу в отверстие и обвариваем по кругу.

Как соединить металлическую трубу с пластиковой без резьбы и сварки. 7 вариантов перехода с ПНД на металл

✅ Как соединить металлическую трубу с ПНД, фланцами?

1.Накидываем стальной фланец на трубу ПНД и привариваем полиэтиленовую втулку.
2.К металлической трубе привариваем стальной фланец
Устанавливаем прокладку между фланцами
3.Стягиваем стальные фланца между собой болтами или шпильками
4. Таким же способом соединяем ПНД трубу с металлическим краном или задвижкой.
Таблица крепежа фланцевых соединений

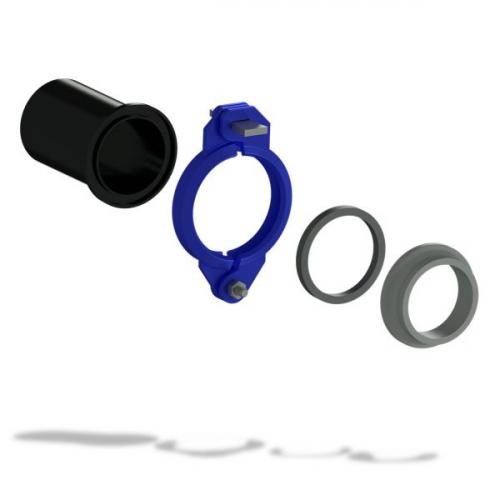

✅ Как соединить металлическую трубу с ПНД с помощью БРС

1. К стальной трубе привариваем стальной фланец (бурт) из комплекта БРС.
2.К пластиковой трубе привариваем ПНД бурт с размерами под БРС. Входит в комплект или изготавливается отдельно.
3.Устанавливаем уплотнение между стальным и пластиковым буртом.
4.Соединяем и стягиваем бурты с помощью шарнирного хомута. На диаметрах свыше 100 мм рекомендуем использовать болтовой хомут.
В итоге получается быстроразъемное соединение полиэтилен сталь БСПС — переходник с пнд трубы на металлическую.

✅ Соединяем ПНД трубу с металлической адаптерами (ПФРК)

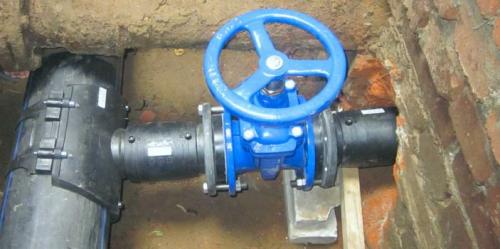

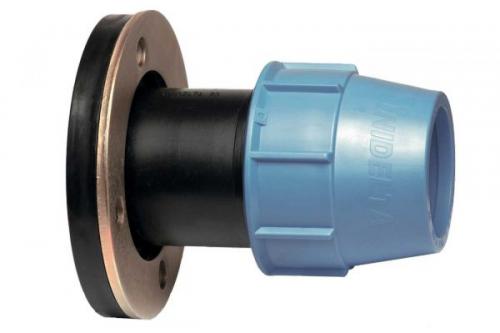

1. Устанавливаем фланцевый адаптер специальный для ПЭ труб устойчивый к смещениям.
2. Устанавливаем фланцевый адаптер на металлическую трубу
3. Соединяем фланцы между собой с помощью болтов и прокладки.

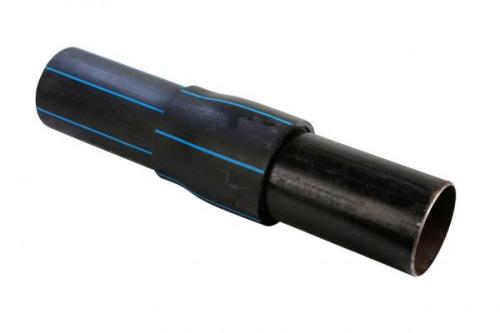

✅ Как соединить Металл с ПНД с помощью перехода полиэтилен-сталь НСПС

1.Стальной конец НСПС сваривается со стальной трубой.
2.ПЭ конец сваривается с полиэтиленовой трубой.

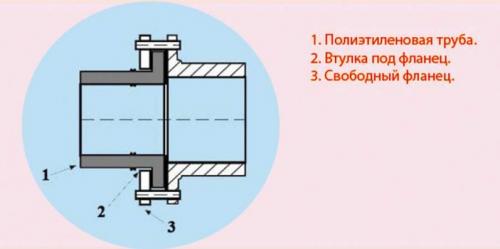

✅ Как соединить металл и ПНД трубы компрессионным фланцем и фланцевым адаптером

1. Фланцевый адаптер ставим на металлическую трубу
2. Компрессионный фланец на полиэтиленовую трубу
3. Стягиваем фланцы между собой с помощью болтов или шпилек установив между ними резиновую прокладку.

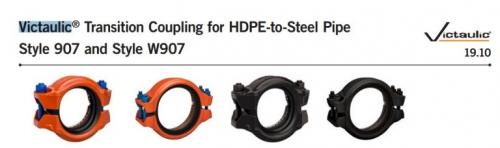

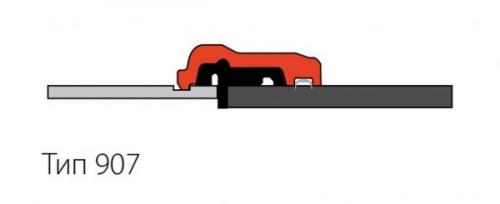

✅Как соединить стальную трубу с ПНД муфтами Victaulic

1. Муфта Refuse-to-Fuse™ соединяет ПЭВП со стальной трубой имеющей паз
2. Полиэтиленовая труба должна быть гладкая.
3. Доступные диаметры от 50 до 350 мм (2-14″)
4. Полухомуты накидываются в паз стальной трубы и при стягивании болтов захватывает конец ПНД трубы.
5. Между концами труб устанавливается самоуплотняющаяся прокладка

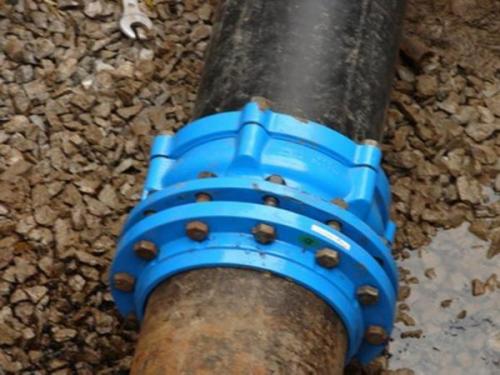

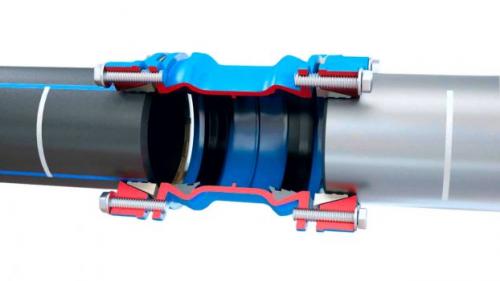

✅ Как соединить ПНД и стальной участок трубы муфтой универсальной?

1. Зачистить концы труб;
2. Замерить расстояние до середины муфты;
3. Отметить риски на концах труб;
4. Ослабить гайки и завести муфты на концы трубы;
5. Равномерно затянуть болты.

Как соединить две трубы под 90 градусов без сварки. Можно и без сварки: 5 легких способов соединить профильную трубу

Если под рукой нет инвертора или вам просто нужно сделать из профильной трубы разборную конструкцию, рекомендуется использовать элементы с болтовым крепежом. С помощью таких крепежей можно собирать не только мобильные, но и стационарные конструкции. А для работы понадобится только набор слесарных инструментов с гаечными ключами!

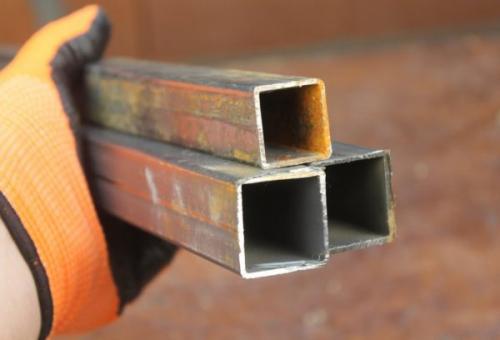

5 легких способов соединить профильную трубу

Как соединить профильную трубу без сварки?

Есть несколько методов соединения, которые в зависимости от способа выполнения делятся на:

• жесткие (использование фланцев, «крабов», фитингов и муфт);
• плавающие (сюда относятся такие элементы, как клипсы и стяжки).

Рассмотрим каждый из способов более детально.

Есть разные способы соединения профильной трубы

Цены на профильные трубы

профильные трубы

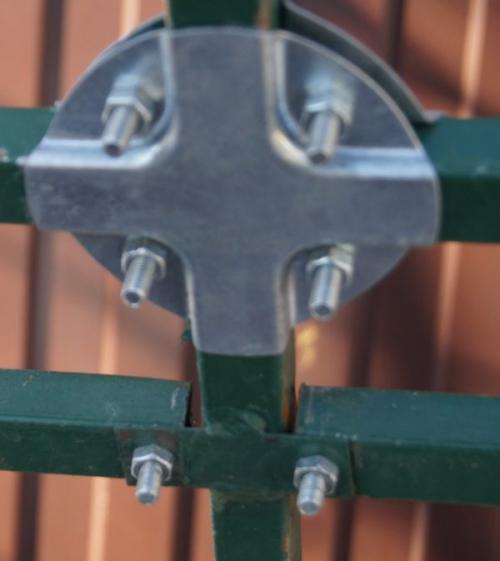

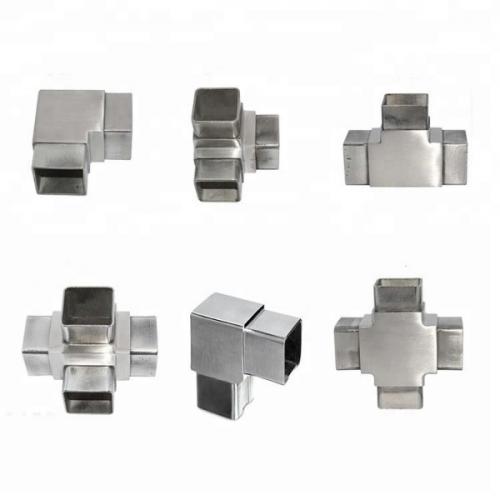

Способ №1. Краб-элементы

Универсальные крепежные элементы, предназначенные для соединения профильной трубы прямоугольного/квадратного сечения. Каждый «краб» состоит из нескольких частей, которые при монтаже стягиваются болтами. Части «краба» выполняются из 1,5-миллиметрового металла, имеющего стойкое полимерное либо цинковое покрытие.

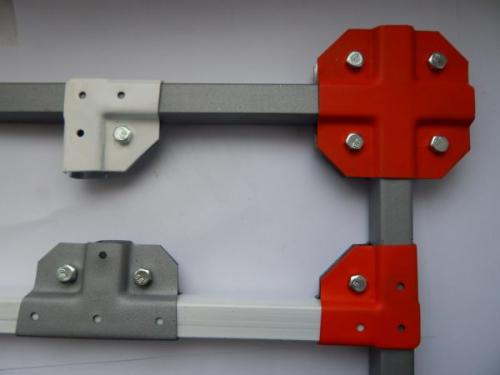

Краб-крепление для профильной трубы

Существуют такие виды краб-элементов:

• объемные (предназначены для соединения трех труб по углам или четырех внутри);
• Т-образные (предназначены для соединения трех труб);
• Х-образные (предназначены для фиксации четырех труб);
• Г-образные (предназначены для соединения двух профилей).

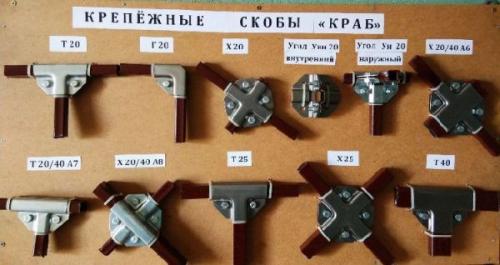

Разновидности креплений профильных труб краб-системой

Домашние мастера используют краб-системы, чтобы без сварки собирать:

• теплицы , парники ;
• стеллажи, скамейки;
• летний душ;
• клетки для питомцев, вольеры;
• беседки , навесы;
• опоры для вьющихся растений, легкие ограждения.

Такие крепежи используются в теплицах и парниках

На заметку! Еще краб-системы используют для временного соединения деталей при ремонте сварных конструкций. В целом, это достаточно надежный способ соединения, едва ли уступающий сварке по прочности.

Минусы

• нельзя соединять трубы больше 40х40 мм;
• места соединений нужно защищать от коррозии, т. к. в них скапливается влага;
• трубы можно соединять лишь под углом 90 градусов;
• если возникнет большая нагрузка на разрыв, может произойти вытаскивание труб из краб-элементов;
• гайки нужно регулярно подтягивать.

Цены на краб-системы для профильных труб

краб системы для профильных труб

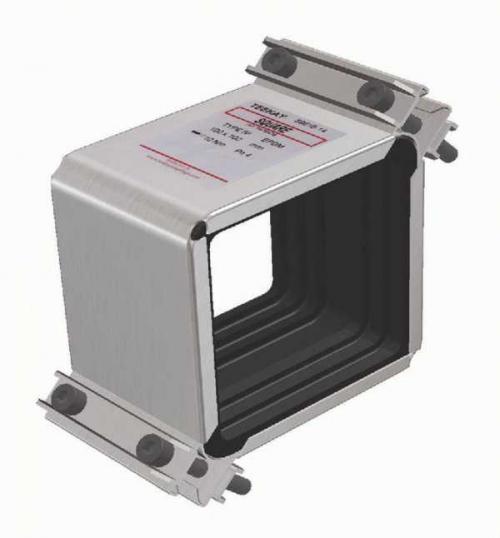

Способ №2. Хомуты

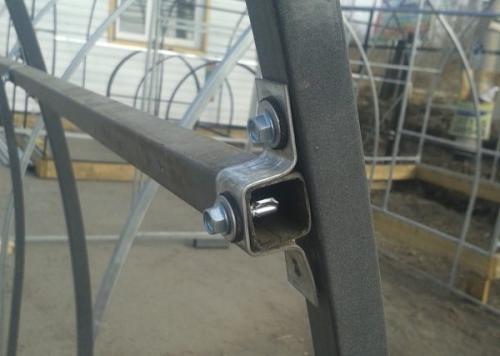

Для соединения труб с ограждениями используются хомуты с болтами, состоящие из 2-х половин. Одна часть устанавливается на потолок/стену. Вставляется труба, ее положение фиксируется второй половиной за счет стягивание болтов. Данный способ соединения называется клипсой.

Хомут для соединения квадратных труб

Если правильно подобрать размеры, элементы собираются без провисов. С помощью регулируемых хомутов можно соединять трубы с любым сечением. Но важно помнить, что стальные профили нужно соединять хомутами из стали, а полимерные – элементами из пластика.

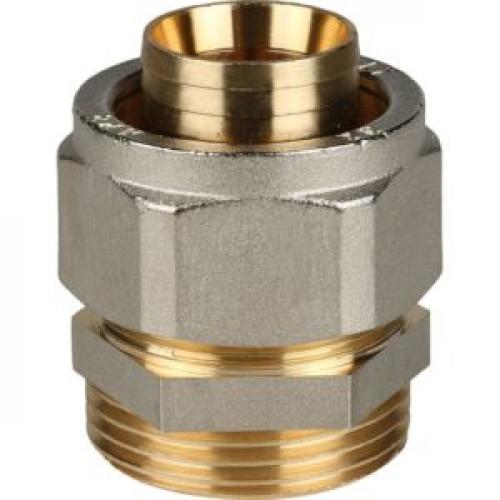

Способ №3. Фитинги

Если профильные трубы необходимо соединить с загибами и ответвлениями, на торцы ставятся специальные крепежи – фитинги. Есть фитинги для наружного и внутреннего применения, а по своему назначению они делятся на:

• крестовины, тройники (чтобы создавать ответвления разного или одинакового сечения);
• муфты (чтобы стыковать прямолинейные участки);
• угольники (чтобы создавать колени и повороты для изменения направления трубы).

Труба устанавливается внутрь фитинга

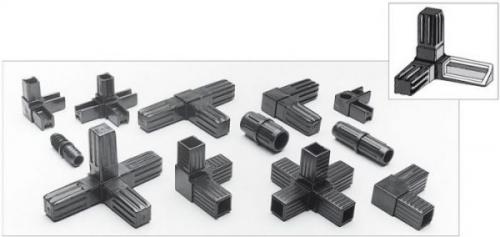

Фитинг устанавливается внутрь трубы

Алгоритм сборки выглядит следующим образом:

• вначале на торцы нужно надеть обжимные гайки;
• затем нужно установить кольца – зажимные/прижимные/уплотнительные;
• после этого надевается фитинг;
• в конце нужно затянуть гайки на торцах, чтобы скрепить детали.

Фитинг для соединения труб круглого сечения

Цены на соединитель для профильных труб

соединитель для профильных труб

Способ №4. Фланцы

Такой крепеж состоит из пары прямоугольных или круглых металлических пластин с отверстиями под болты и трубы. Алгоритм сборки выглядит так:

• торцы труб нужно срезать перпендикулярно относительно оси;
• следует удалить заусенцы, после чего надеть фланцы;
• между ними устанавливается резиновая прокладка, при этом нужно следить, чтобы ее наружный край равномерно выходил на 8-10 мм;
• в конце фланцы нужно скрепить болтами с гайками.

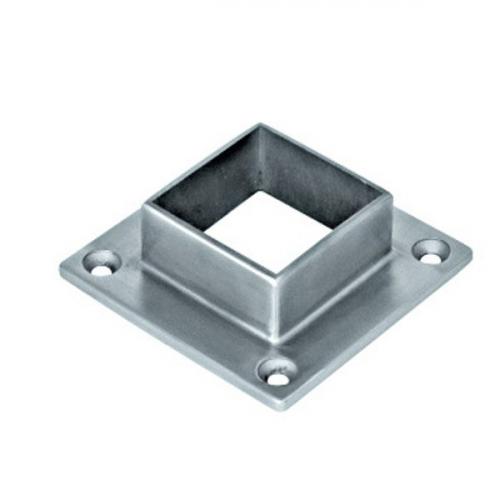

Фланец для квадратной трубы

Чтобы соединение получилось долговечным и надежным, при сборке нужно следовать нескольким несложным правилам.

1. Прокладка должна быть одна, не больше, иначе снизится герметичность.
2. Каждые один-два года состояние прокладки следует проверять.

Источник: https://armatury-pod-lentochnyj-fundament.aystroika.info/stati/soedinyaem-metallicheskie-truby-bez-svarki-montazh-pri-pomoshchyu-rezbovogo-soedineniya

Как соединить две трубы одинакового диаметра без сварки. Основные способы соединения труб и их описание

Прежде чем переходить к непосредственной теме, следует рассмотреть популярные способы соединения металлических или стальных труб. К ним относятся:

1. Соединение металлических труб посредством сварки. Используется наиболее часто, но имеет ряд отрицательных моментов:
   • Высокая стоимость. Сварочное оборудование является достаточно дорогостоящим, и его использование составляет половину стоимости услуг сварщика.
   • Высокая сложность применения. Не всегда, но достаточно часто сварщик сталкивается с проблемой, при которой просто не может применить сварку. Например, в тесном помещении или на большой высоте.
   • Недостаточная скорость выполнения сварочных работ. Транспортировка и подготовка оборудования занимает много времени, поэтому часто сварщика приходится долго ждать.

Сварка труб

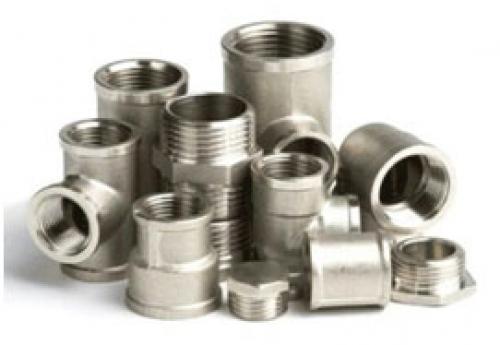

1. Резьбовое соединение. Требуется комплект метчиков и лерок, рассчитанных на большие диаметры труб. Сейчас даже набор маленьких метчиков для легкового автомобиля достаточно дорогой, не говоря уже про водопроводные или газовые трубопроводы. Также не следует забывать о необходимости уплотнения такой разновидности соединений. Периодически уплотнитель следует менять.



   Элементы для резьбового соединения

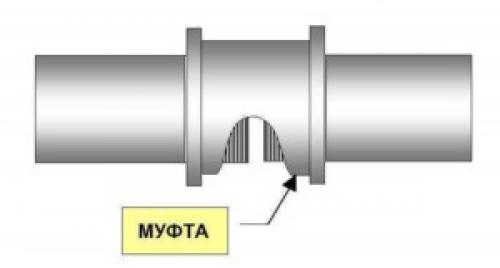

1. Соединение муфтой. Муфты для труб (особенно большого диаметра) обладают высокой стоимостью, и используются часто для устранения аварийных ситуаций. Более практичным вариантом является монтаж фитингов, о которых будет рассказано далее.

Источник: https://armatury-pod-lentochnyj-fundament.aystroika.info/stati/soedinyaem-metallicheskie-truby-bez-svarki-montazh-pri-pomoshchyu-rezbovogo-soedineniya

Как соединить две трубы одного диаметра. Как состыковать две трубы одного диаметра в одну

Как легко соединить одинаковые по диаметру трубы без использования переходников или муфты

Получайте на почту один раз в сутки одну самую читаемую статью. Присоединяйтесь к нам в Facebook и ВКонтакте.

Когда люди узнают про данный способ соединения труб, они (как правило) тут же произносят что-нибудь в духе классического: «А что так можно было?». Итак, отметим еще раз, что перед нами стоит задача надежно соединить две профильные трубы одного диаметра. Но при этом нельзя прибегать к использованию различных переходников и муфт. На самом деле ничего сложного делать не придется.

Для начала необходимо будет измерять точный диаметр трубок. Сразу после этого нужно будет найти какой-нибудь стеклянный сосуд с аналогичным диаметром. Параметры бутылки вовсе не обязательно должны соответствовать 1 к 1. Достаточно, чтобы размеры были примерно те же самые. Желательно чуть-чуть больше.

Теперь нам понадобится газовая горелка или термофен. С их помощью нагревается одна из трубок. Как только пластик станет податливым, в трубу с некоторой степенью усилия загоняется выбранная бутылка так, чтобы край деформировался и стал шире. В таком положении оставляем все вещи на 5-15 минут. После этого вытаскиваем стеклянный флакон. Первая труба готова.

Дело остается за малым. Берем вторую трубку. Чистим и обезжириваем ее край. Затем наматываем на него в несколько слоев изоляцию, пропитанную герметиком. В качестве изоляции можно использовать даже обычный бинт. После чего вставляем трубку с меньшим диаметром в трубку с большим диаметром. Спустя некоторое время герметик засохнет, и трубу можно будет использовать по прямому назначению.

В продолжение темы стоит почитать про то, как надежно соединить профильные трубы без использования болтов и сварки.

Соединение металлических труб без сварки. Виды соединений труб без сварки –, какие бывают, плюсы и минусы

Безрезьбовое соединение металлических труб может быть реализовано следующими способами:

1. С использованием переходных муфт.
2. Применением фитингов Gebo.
3. Фланцевыми болтовыми соединениями.
4. Натяжными соединениями.
5. Подключением с такими деталями как скобы или хомуты.

Каждый их перечисленных вариантов имеет свои оптимальные области применения. Например, соединение при помощи переходных муфт используется в системах пневматической сцепки подвижного состава (вагоны, платформы). Оно хорошо функционирует в условиях значительной запылённости и вибраций, но не рассчитано на длительное применение и требует постоянного регламентного обслуживания, которое и выполняется во время стоянок. В декоративных целях (изготовление оград или заборов) муфтовые соединения повышают привлекательность интерьера.

Муфты Гебо, конструкция которых запатентована торговой маркой Gebo GMBH (Германия), обеспечивают надёжный стык, но их производство трудоёмко, что негативно сказывается на себестоимости изделий (между прочим, стоит остерегаться подделок!). Пригодны далеко не все марки уплотнителей.

Соединения при помощи фланцев выполняются в соответствии с техническими требованиями ГОСТ 12820-80 и ГОСТ Р 55875-2013. Это облегчает взаимозаменяемость элементов при разборке. Основной недостаток фланцевых стыков – их массивность и необходимость в увеличенном монтажном пространстве.

Натяжные соединения надёжны только при высококвалифицированном их выполнении: нередки случаи разрушения элементов при несоблюдении правил затяжки.

Обжимное соединение стальных труб. Виды обжимных фитингов

Такие соединения элементов трубопровода бывают двух типов:

• обжимные. Они оснащаются одним либо двумя кольцами. Принцип работы деталей данного типа основан на использовании полимерного уплотнения. Под воздействием внешнего давления этот материал сжимается, плотно охватывая внешнюю поверхность вставленной трубы. В результате получается герметичное соединение.
• прессовые. С их помощью создаётся неразъёмное соединение. Минусом пресс-фитингов является невозможность повторного использования в случае возникновения протечки. Тогда его необходимо будет просто заменить.

У обжимной муфты для стальных труб этот недостаток отсутствует. Изготавливаются такие фитинги из различных материалов, но всем им присущи следующие достоинства:

• износостойкость и долговечность;
• большой выбор различных конфигураций.

Главным минусом обжимной муфты на стальную трубу является относительно небольшая надёжность соединения. Для того, чтобы снизить вероятность разгерметизации стыка, крепление этой детали периодически необходимо подтягивать.

Для стальных труб можно подобрать муфту любой конфигурации и назначения

Основной сферой применения обжимных фитингов являются ремонтные или строительные работы, связанные с соединением металлических труб, внешний диаметр которых не превышает 60 миллиметров. Конструкция этой детали состоит из корпуса (основания) и штуцеров, оснащённых обжимными кольцами и накидными гайками, с помощью которых выполняется надёжное крепление. Быстрая сборка/разборка – вот основное преимущество, которое характерно эти съёмным изделиям. Ведь если возникнет необходимость демонтировать трубу, не придется разрезать сварной шов.

Совет! Для замены переходника данного типа можно использовать не только аналогичную модель, но и другой фитинг с идентичными характеристиками.

Удобные и недорогие обжимные муфты для соединения стальных труб практически лишены недостатков, а если во время эксплуатации и возникнут протечки, то это будет вызвано, скорей всего, некачественной работой исполнителя.
