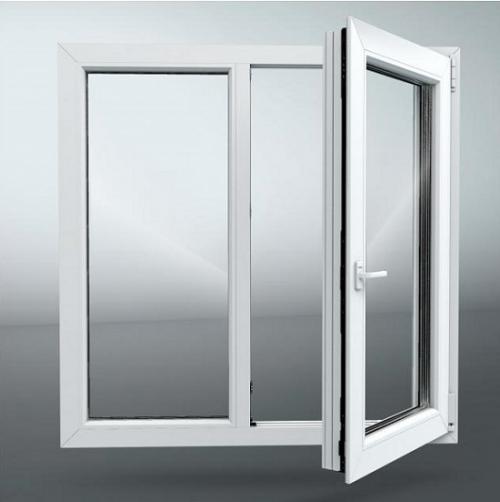

Механизм для окон. Распашная система

Это основной механизм, который используется почти для всех типов окон и дверей, оснащенных поворотными створками. Во всех остальных случаях основа системы дополняется вспомогательными устройствами, расширяющими функциональные возможности изделий. Базовая комплектация распашного механизма включает в себя такие элементы:

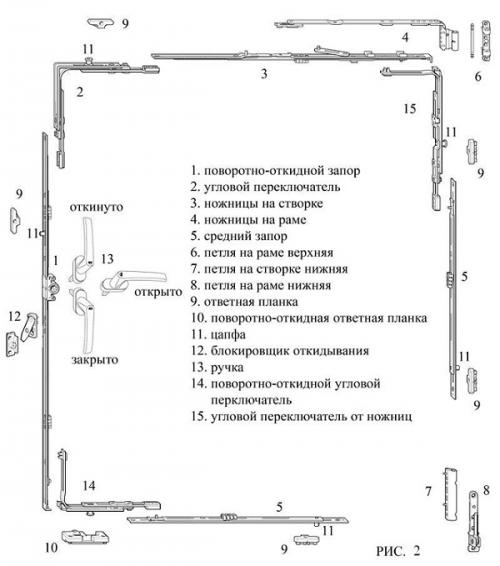

Оконные петли – механизмы для навешивания и открывания створок. Эти устройства в зависимости от модификации способны выдерживать нагрузку 90-160 кг и регулируются в 3 плоскостях. Бывают полунакладные, полностью скрытые и накладные петли. Для некоторых деревянных окон используются ввертные модели.

Цапфы – металлические элементы, которые запирают окно и прижимают створку к раме. Они могут иметь цилиндрическую, элипсоидную или грибовидную форму – обычно каждый производитель делает такие изделия по индивидуальным чертежам. Опытные специалисты по форме цапф могут отличить марку фурнитуры. Эти элементы также называют эксцентриками.

Ответные планки – составные детали запорного механизма. Они крепятся на профиле рам, и с их помощью запорные цапфы прижимают створку к конструкции окна.

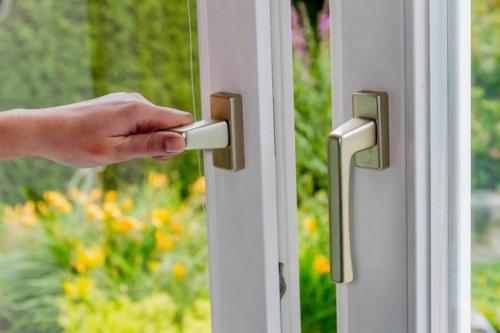

Ручка – элемент управления всей системой, который соединен с запорным механизмом. Она крепится на профиле активных створок.

Передаточный механизм – связующее устройство, передающее команды от ручки всей системе через привод.

Запорная планка – подвижная часть системы, соединенная с цапфами. Ручка через передаточный механизм двигает этот элемент, цапфа заходит за ответную планку и плотно закрывает окно.

Угловой элемент – устройство, для соединения всех частей системы, расположенных на разных сторонах створки.

Блокировщик поворота – ограничитель, который не дает створке распахиваться настежь. Благодаря этому лучше сохраняются откосы, оконный профиль и снижается вероятность разбить стеклопакет. Это устройство интегрируется в петли и в зависимости от модификации позволяет открывать сворки на 60-150°.

Уплотнительные контуры – эластичные элементы, фиксирующиеся по периметру створок и рам. Именно они не пропускают с улицы воздух, влагу и пыль, обеспечивая герметичность оконных конструкций.

Микролифт – устройство, которое слегка приподнимает створку в процессе закрывания окна. Оно фиксируется на вертикальном профиле рамы и снижает нагрузку на петли. Благодаря микролифту значительно замедляется процесс провисания створок.

Механизм для окон пвх. Виды

Рассмотрим подробнее основные виды фурнитуры для металлопластиковых окон:

Ограничитель поворота необходим для фиксирования окна в открытой крайней позиции.
Защелка. Такой механизм не позволяет раскрыться оконной раме в том случае, если снаружи будет дуть сильный ветер или сквозняк. Защелка может быть врезной, накладной, механизированной или магнитной, угловой, однороличной с пружинным элементом.
Украшающие накладки. Они располагаются на заметные инструменты фурнитуры и создают привлекательный внешний вид конструкции. Если изготовитель выпускает большой ассортимент таких накладок, а спектр оконной фурнитуры небольшой, то это означает, что продукция невысокого качества, а также имеются дефекты, которые необходимо в дальнейшем маскировать.

Механизм для подъема провиснувшей оконной рамы. Он позволяет снизить общую нагрузку от массивной створки вне зависимости от открытой позиции системы и снимает давление с петель при закрытой позиции.

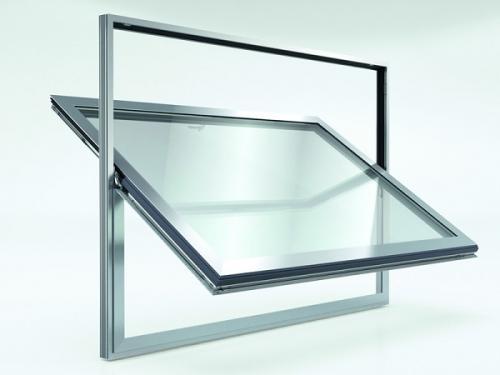

Откидные ножницы нужны для комфортабельного пользования системой. Они помогают удерживать поворотно-откидные оконные конструкции в открытой позиции, соответствующей оконной ручке. Если в оконной системе монтированы ножницы, то запрещается изменять положение ручки окна при открытой или полуоткрытой раме, в противном случае вся конструкция может выйти из строя.
Детский замочный инструмент. Он предназначен для того, чтобы ограничить доступ маленьких детей к оконному проему. Его монтируют в оконную ручку либо фиксируют на створку.

В результате этого окно можно будет открыть только для вентилирования либо оно вообще не будет открываться.

Блокировщик поворота. Не позволяет раскрыться окну шире заданной позиции, его работа идентична работе детского замка, видом которого он и значится.
Многозапорный замок может быть оборудован одним или несколькими запорами. Могут изготавливаться поперечными либо на защелке. К запорным элементам относятся стандартные защелки, крючки, штыри.
Уплотняющие механизмы, которые осуществляют плотное примыкание рамы к профилю и удерживают тепловую энергию внутри помещения. Изготавливаются из различные модели уплотнителей, которые разделяются по стройматериалам. Самыми востребованными уплотнителями являются щеточные механизмы. Это тканевая основа с полипропиленовым слоем на профиле и щетка, которая покрыта восковой смесью. Большой популярностью пользуются и каучуковые уплотняющие механизмы, ведь они обладают эластичностью и гибкостью.

Они изготавливаются в широком цветовом ассортименте, устойчивы к деформированию.

Уплотнители могут изготавливаться силиконовые, этиленпропиленовые (устойчивы к резким перепадам температур и УФ-излучению), хлоропреновые и поливинилхлоридные.

Оконные петли. Представляют собой типичный соединительный спецэлемент, необходимый для осуществления операций с окном. Стандартная вариация – накладная система, которая может быть неразъемной либо разъемной, поворотной или поворотно-откидной, антивандальной со специализированными пластинками, которые запрещено демонтировать при закрытой раме. Выпускаются ввертные стропы, которые монтируются на резьбовых стержнях, либо скрытые, которые не видно при монтаже. Замаскированные механизмы прочные, дают возможность раскрыть створку на 100 градусов.
Оконные шипы и наличники – запоры небольших размеров, составляющие элементы запорного спецмеханизма. Обеспечивают соединение деталей при поворачивании механизмов, плотное примыкание оконной рамы и створки.
Угольный тумблер предназначен для обеспечения передвижения запорного спецэлемента через угол. Базируется на планках из фигурной стали.

Поворотно-откидной механизм для пластиковых окон, как починить. Что из себя представляет фурнитура окна?

На балконных дверях и комнатных окнах устанавливается специальная металлическая конструкция, состоящая из элементов поворотно-откидного типа. Эти детали дают возможность движущимся створкам и дверям распахиваться полностью или выдвигаться сверху, находясь в стационарном положении. Во втором варианте нижняя часть створки остается присоединенной к раме. Для регулировки глубины откидывания имеются специальные ножницы с ограниченным ходом. Чтобы открыть створки, нужно сперва преодолеть сопротивление, которое дает уплотнитель.

Существует несколько видов фурнитуры для ПВХ окон и дверей:

откидные фрамужные створки;
поворотно-откидные;
поворотные.

Основные элементы остекления окон

следующие:

Каркас. У каждого окна имеется несущая рама из ПВХ профиля, который армируется металлом.
Створка. Для открытия окна внутри рамы размещают створки из армированного профиля. Если открывание не нужно, то остекление производят прямо в каркас.
Импост. Это внутренняя часть каркаса, которая служит для обеспечения необходимой жесткости и разделения его на чести.
Штапик. Фиксирует элементы заполнения, такие как сэндвич-панели и стеклопакет. Это съемная конструкция, изготавливаемая из ПВХ профиля. Она оснащен уплотнительной резинкой.
Стеклопакет. Прозрачное заполнение каркасного проема состоит из 2 или 3 стекол. Они разделены дистанционной рамкой, в которой содержится влагопоглощающий материал.
Фурнитура. Своеобразный комплекс механизмов и узлов, которые обеспечивают фиксацию и функционирование оконных створок при их открывании и закрывании.
Подоконник. Элемент перекрытия внутреннего пространства внизу оконного блока. Чаще всего встречаются изделия из пластикового профиля пустотелого характера. Дорогими и практичными вариантами выступают цельнолитые армированные полимеры.
Отливы. Пластина из металла или полимера с определенным профильным составом. Ее монтаж производится с внешней стороны с целью отвода воды.

Поворотно-откидной механизм для пластиковых окон. Что это такое и зачем он нужен?

Оконная фурнитура – это в первую очередь вспомогательные, функциональные элементы , обеспечивающие работу стеклопакета, открывание/закрывание, переведение в определенные режимы и фиксацию в них. К такому оснащению также относятся уплотнители , элементы проветривания, декоративные части.

Механизмы обычных окон – фактически это лишь петли , ручки, болты крепления. Но у изделий, которые принято называть стеклопакетами (бывают не только пластиковыми, но и деревянными, алюминиевыми) система, обеспечивающая открытие/закрытие представляет собой сложный взаимосвязанный комплекс многочисленных больших и мелких деталей, реек, пластин обвязки по всему периметру створок, рамы.

Сложность конструкции обусловлена повышенной функциональностью такого окна: несколько режимов (сезонные позиции, проветривание, открытие/откидывание), возможность регулировки прижима, положения, блокировки.

Перечислим все возможные типы фурнитуры для ПВХ-стеклопакетов, чтобы подробнее отобразить место среди них описываемого типа механизма:

Поворотная (включая штульповую) и поворотно-откидная. Это классические самые распространенные разновидности для пластиковых и подобных им стеклопакетов. Первые обладают ограниченной функциональностью известной издревле – открытие (движение) только по горизонтали, в стороны, а также некоторые опции разных режимов, но они не столь многочисленные и объемные, ограничены описанным ходом конструкции.
К штульповым подвидам относят конструкции с ложными импостами, у которых вертикальная перегородка отсутствует, ее роль выполняет сторона створки, а край другой створки служит фиксатором, фурнитура (фиксационная, поворотная) спрятана с внутренней стороны.
Нами рассматриваемая поворотно-откидная фурнитура – это самый оптимальный по функциональности, можно даже сказать, с самым большим объемом опций среди всех систем механизм, обеспечивающий открывание/закрывание не только по горизонтали, но и по вертикали (на откидывание).
У него также есть улучшенный режим проветривания (регулировка щели, отставания, прижима в более широком диапазоне).
С подвесом в горизонтальной плоскости: среднеподвесная, фрамужная. У такой системы, фиксирующие и удерживающие элементы крепятся не на одной вертикальной стороне рамы, а на идентичных местах на противоположных ее стойках (планках), то есть между такими креплениями можно провести горизонтальную линию.
Открытие створки – это откидывание вверх/вниз (поднятие/опускание, то есть не с поворотом в левую/правую сторону, а по вертикали).
Есть варианты конструкции по направлению открывания створок: от/на себя, в разные стороны, друг к другу.
Параллельно-сдвижная. Ставится на раздвижные стеклопакеты.

Источник: https://postroivsesam.info/novosti/furnitura-dlya-plastikovyh-okon-kakuyu-vybrat-kakaya-furnitura-luchshe-dlya-plastikovyh-okon

Откидной механизм для пластиковых окон. Что называют оконной фурнитурой

Оконная фурнитура это устройство, которое объединяет в себе различные механизмы, предназначенные для полноценного функционирования окна. Ручки и петли, запоры и уплотнители это те элементы, важность которых трудно переоценить, хотя мы и не придаем им должного значения. А ведь даже маленькая неполадка в оконном механизме в зимний морозный день, например, может привести к не очень приятным последствиям. Поэтому, все составляющие окон ПВХ должны быть идеального качества, сборки и стабильной прочности.

Схема фурнитуры пластикового окна

Оконная фурнитура — это:

Петли. Или, так называемая, петлевая группа, которая состоит из нижних и верхних петель.
Механические запирающие оконных элементов.
Поворотные составные части.

Выбирая фурнитуру, важнее всего обращать внимание на ее качество, ведь от этого будет зависеть срок ее службы.

Классификация фурнитуры по способу открытия окна

Поворотные с вертикальными подвесами являются самыми распространенными на территории России;
Среднеподвесные , в которых подвес установлен горизонтально. При таком расположении есть возможность зафиксировать створку в любом удобном положении и открывать ее на 180°.

Следует выделить три группы среднеподвесной фурнитуры:

имеющие запорный центральный замок и ограничитель внутреннего откидывания;
открывающиеся на 90° за счет рычажной системы;
управляющиеся дистанционно посредством дистанционного привода;
поворотно-откидные. Позволяют с помощью ручки выбирать расположение окна;
комплектующие для окон ПВХ раздвижного типа.

Окна ПВХ имеют наибольшую разновидность фурнитуры. И, чтобы не прогадать с выбором, далее в статье мы рассмотрим ее специфику и расскажем, как определить качественное изделие.

Чем смазывать механизм пластиковых окон для профилактики. Смазка фурнитуры пластиковых окон — от А до Я!

Для нормального функционирования металлопластиковых окон необходимо своевременное обслуживание их подвижных механизмов и. Выполнить данную процедуру под силу любой домохозяйке, но есть ряд моментов, знание которых будет способствовать достижению ожидаемого эффекта и поможет избежать распространенных ошибок.

Чем можно и нельзя смазывать

Далеко не все смазочные материалы пригодны для обработки фурнитуры в ПВХ остеклении. Проще всего приобрести специализированный комплект, например, у компании-изготовителя окон.

Но цена таких комплектов, как правило, необоснованно завышена, а часть его содержимого может и вовсе не понадобиться. Наиболее рационально покупать все по отдельности, ориентируясь на конкретную задачу и условия эксплуатации оконного блока.

Чем смазать фурнитуру

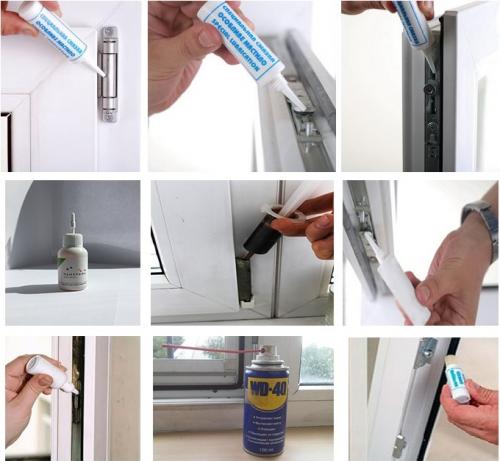

Для обслуживания механизмов открытия подойдут следующие средства:

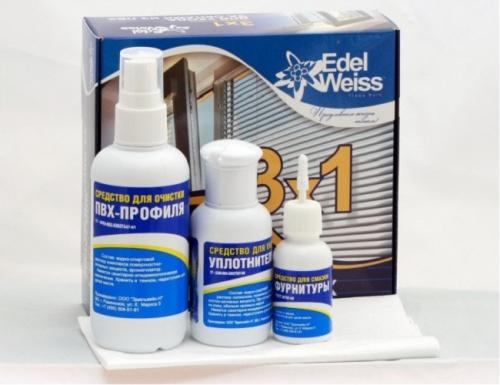

Специальные силиконовые смазки . Это продукция, предназначенная для обработки металлических элементов в оконных конструкциях. Такие материалы при нанесении на поверхность образуют тонкое стойкое покрытие, продаются либо в виде спрея, либо в обычных пластиковых масленках.

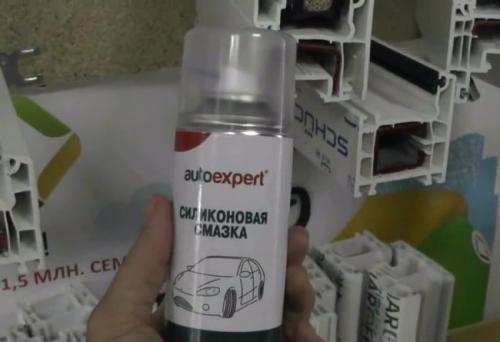

Универсальные силиконовые смазки . По составу и свойствам мало чем отличаются от предыдущего продукта, но стоят дешевле и рассчитаны не только для оконных блоков.

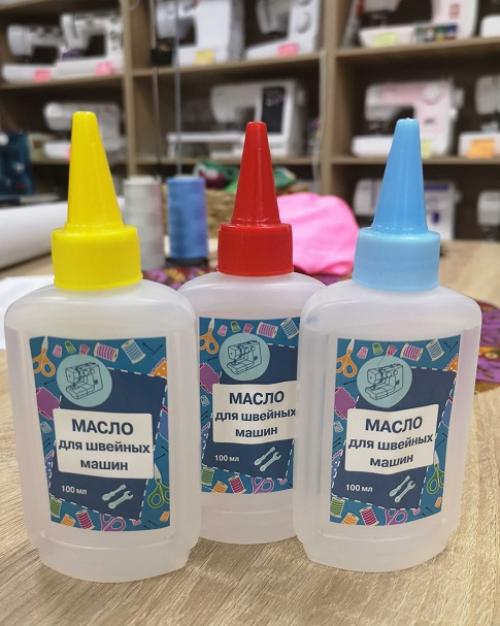

Масло для швейных машин . Доступный и проверенный временем вариант. Отличается от обычного машинного масла высокой степенью очистки. Универсальное, простое в применении средство.
Минеральные и синтетические (полусинтетические) масла . Это, как правило, материалы с низким коэффициентом плотности, нейтральные к пластмассам и резине (указано на емкости). Не стоит приобретать масла для дизельных моторов, трансформаторов или веретенные – данная продукция отличается чрезмерной текучестью.

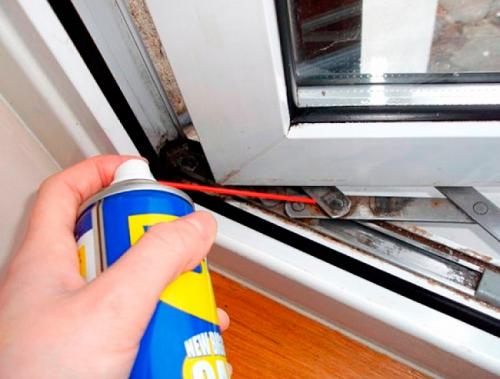

Проникающие смазки типа WD-40 нежелательны к постоянному применению. Их можно использовать в качестве экстренного средства, но после, лучше удалить с обрабатываемой поверхности и нанести один из материалов, перечисленных выше.

Категорически нельзя смазывать растительными или животными маслами, вазелином, обувным и прочими кремами, материалами, содержащими воду, кислоты или какие-либо агрессивные вещества. Также не подходит масло для двухтактных моторов (добавляют непосредственно в топливо).

Чем обработать уплотнительные резинки

Резиновые элементы металлопластиковых окон требуют к себе не меньшего внимания, чем фурнитура. Как и в случае с подвижными металлическими механизмами, в продаже есть средства, предназначенные специально для окон:

« Fenoflex » германский продукт для уплотнителей;

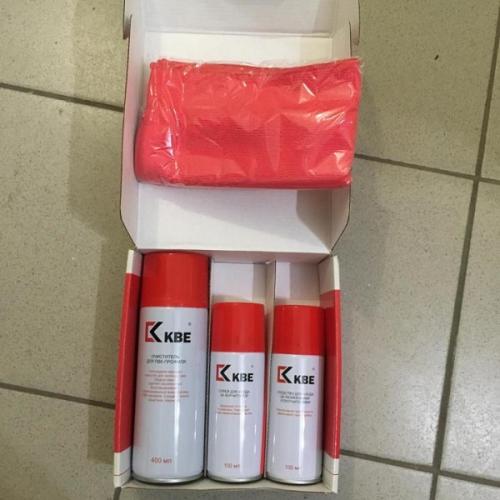

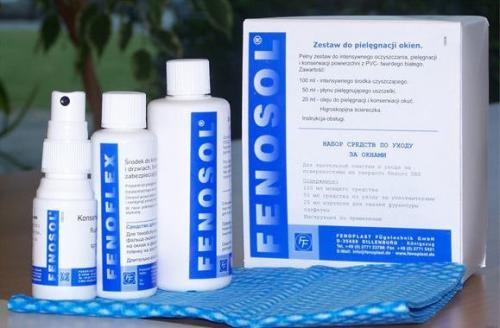

Комплексные наборы для ухода за оконными блоками от производителя (например KBE ).

Стоят они сравнительно дорого поэтому лучше воспользоваться универсальными средствами, такими как технический силикон или глицерин, не содержащий косметических добавок.

Животные и растительные жиры, вазелин или какие-либо крема, для обработки уплотнителей применять нельзя!

Как и в каких местах смазывать

Обрабатывают все подвижные металлические элементы фурнитуры, для этого необходимо выполнить следующее:

Открыть створки, провести визуальный осмотр, очистить детали, которые предполагается смазывать, от загрязнений и от скоплений старой смазки. Очищают чистой ветошью, в труднодоступных местах можно воспользоваться небольшой щеткой (подойдет зубная).
Спрей распыляют небольшими порциями с расстояния 2-3 см (для удобства в комплекте обычно есть специальная трубочка). Смазка наносится точечно на места взаимодействия подвижных механизмов (шарниры петель, элементы запорной арматуры и прочее).
Смазку без распылителя обычно наносят из тары, в которой она приобреталась (тюбик, масленка). Если же продукт поставляется в емкостях, не приспособленных для капельного нанесения, удобно воспользоваться обычным медицинским шприцем. Для смазки одного элемента достаточно 2-3 капли масла.

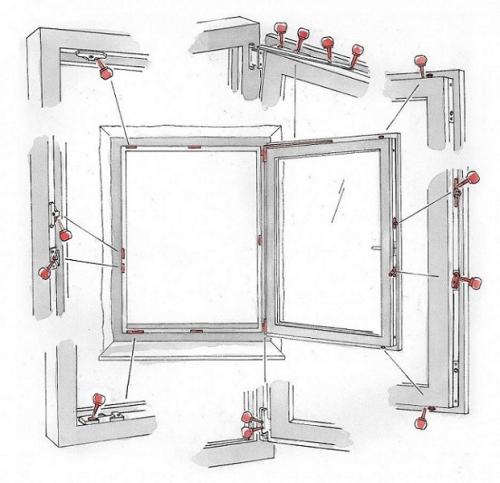

Схема мест смазки фурнитуры пластиковых окон

При попадании смазки на прилегающую поверхность, что часто случается при распылении, ее излишки нужно удалить чистой сухой тряпочкой.

Кому непонятно куда именно заливать масло — смотрите нашу

Смазка резиновых уплотнителей

Как и в случае с металлическими механизмами, процедура начинается с очистки обрабатываемой поверхности. Створки окна открывают, сухой тряпкой или щеткой удаляют пыль и прочие загрязнения, после чего резиновые элементы моют мыльным раствором снаружи и внутри. Применять агрессивную химию и абразивные губки нельзя.

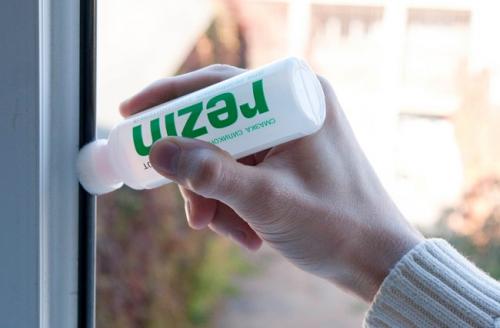

Когда вымытая резина полностью высохла, можно наносить смазку. Жидкие средства без распылителя наносят тканевым или ватным тампоном, равномерно растирая по всей поверхности уплотнителя. Спрей для подобной задачи менее предпочтителен, так как его расход будет гораздо больше.

Как часто нужно смазывать?

Обработку фурнитуры и резинок желательно проводить регулярно. Что же касается периодичности процедуры, то здесь нет универсального решения – многое зависит от интенсивности и условий эксплуатации блока.
