Правила укладки дренажной трубы с геотекстилем. Технология укладки

Чтобы система работала четко, нужно знать как правильно уложить дренажную трубу, в зависимости от вида. У каждой дренажной трубы технология укладки будет немного различаться в зависимости от конструкции. Но начальный этап у всех одинаковый:

Разрабатывают схему дренажа: расположение труб, места для колодцев и ревизий.
В зависимости от типа грунта, геологических характеристик участка, расположения грунтовых вод и требуемой пропускной способности выбирают размеры и вид дренажной трубы.
На основании намеченной трассы проводки дренажных труб на участке проводят планировку участка и разметку для проведения земляных работ.

Идеальный вариант – когда схема дренажа разрабатывается совместно с проектом дома Источник mainstro.ru

Роют траншеи. На плотных грунтах с прямыми стенками, на сыпучих – со стенками под уклон или укрепляют их на время работ. Дно делают на 30 см шире с обеих сторон трубы.
Выравнивают поверхность дна, трамбуют грунт, формируют уклон в сторону дренажного колодца в пределах 0.5-3.0% (минимум 0.5 см и максимум 3 см на каждый метр длины).
Насыпают слой крупнозернистого песка толщиной около 15 см и трамбуют его, соблюдая уклон заложенный во время формирования дна канавы.

Дальнейшая технология укладки дренажной трубы зависит от её конструкции.

Укладка дренажной трубы с геотекстилем, если она не имеет фабричной обмотки:

Геотекстиль стелют поверх песка. Ширина полотна должна быть достаточной, чтобы края затем можно было свести вместе.
Насыпают слой щебня (15 см).
Укладывают перфорированную трубу и засыпают ее слоем щебня сверху.
Заворачивают и скрепляют между собой края полотна геотекстиля. В результате труба должна иметь со всех сторон равномерную засыпку щебнем около 15 см, текстиль – проходить по границе «песок-щебень», а до стенок траншеи должно остаться свободное пространство.

Принцип действия дренажа – вода просачивается через геотекстиль, щебень и перфорацию, затем самотеком стекает по трубе к колодцу Источник pogreb-podval.ru

Какой стороной класть геотекстиль на землю, чтобы обеспечить правильный дренаж и укрепление почвы

Насыпают по бокам и сверху слой песка (около 15 см).
Укладывают обратно вынутый или привозной плодородный грунт.

Если труба имеет фабричную обмотку из геотекстиля, то процедура монтажа дренажа сокращается на два «шага».

Примечание! Можно купить отдельно геотекстиль, выбрать перфорированные трубы без обмотки и обернуть их перед проведением работ.

Советы по выбору

Для глубинного дренажа наиболее востребованы в гражданском строительстве двухслойные гофрированные трубы из полимерных материалов с дополнительной фильтрующей оболочкой. И такой же профиль, но без обмотки из геотекстиля, используют для обустройства ливневой канализации закрытого типа.

Внутренние стенки имеют гладкую поверхность, что обеспечивает высокую самоочищаемость и не создает предпосылок для заиливания горизонтальной части системы дренажа.

Внешние стенки имеют вид гофры с кольцевым профилем, который обеспечивает требуемую жесткость. Гофрированная поверхность также позволяет использовать уплотнительные кольца при соединении труб муфтами и тройниками.

Для прокладки на участках с обычным режимом эксплуатации (отмостка, газоны, пешеходные дорожки) достаточно кольцевой жесткости класса SN4, SN8.

Для устройства дренажа под подъездными дорогами или площадкой для стоянки автомобиля выбирают трубы с кольцевой жесткостью класса SN16- SN24.

Правила укладки плитки на пол. Составление проекта и выбор плитки

Перед укладкой кафеля на пол своими руками создают проект выполнения работ. В этом документе указывается количество необходимого материала и тип его раскладки. На подготовительной стадии работ измеряют длину и ширину помещения, в котором будет проводиться ремонт, вычисляют его площадь. Количество изделий для устройства напольного покрытия берут на 10% больше от расчётного значения. Запас необходим на подрезку изделия и возможный бой кафеля во время транспортировки.

Внимание! На нашем сайте заработал конструктор кухни . Ознакомиться с ним и спроектировать кухню своей мечты можете совершенно бесплатно! Также может пригодиться конструктор шкафов-купе .

При выборе керамической плитки обращают внимание на символы на упаковке:

Значок в виде ботинка говорит пользователю о материале для устройства пола.
Обозначение ноги на наклонной плоскости указывает на коэффициент трения. Пол в ванной комнате или кухне может быть скользким через повышенную влажность или разлитую на поверхности воду. Для этих помещений рекомендовано выбирать шершавый кафель с матовой поверхностью.
Водонепроницаемость изделия меньше 3% иначе материал не прослужит долго.
При уходе за напольным покрытием необходимо использовать специальные химические составы. При выборе кафеля обращайте внимание на буквенные комбинации на изображении колбы, идеальный вариант – АА.
На морозостойкость материала указывает изображение в виде снежинки, хорошая износоустойчивость – рисунок диска циркуляционной пилы.
Толщина изделий для укладки напольного покрытия должна быть большей, чем у плитки, предназначенной для отделки стен. Минимальный размер составляет 8 миллиметров. Этот параметр указывается при помощи специального обозначения на упаковке.

Важно! Обращайте внимание на габариты изделия. Чем больше размеры стороны кафеля, тем меньше швов будет в напольном покрытии. У крупных изделий есть несколько недостатков – сложная технология укладки плитки на пол , а также необходимость подрезки элементов.

Приобретайте керамическую плитку в необходимом объёме, при недостатке строительного материала вы можете не найти необходимый оттенок изделия. При покупке товара смотрите за тем, чтоб партии кафеля совпадали.

Чем заменить геотекстиль. Назначение и чем заменить геотекстиль, его особенности

Чтобы понять, чем заменить геотекстиль, нужно, прежде всего, разобраться, что данный материал собой представляет. Внешний его вид напоминает ткань, но таковой не является, поскольку структура геотекстиля не тканная. Обычно это полипропиленовые или полиэфирные волокна, достаточно прочно спрессованные между собой.

Разновидности геотекстиля по составу и структуре

Рассматривая состав данного вещества, можно выделить следующие виды геотекстильного материала:

Полипропиленовый – обладающий высокой стойкостью к химическим воздействиям, внушаемым фильтрационным коэффициентом и большой прочностью;
Полиэфирный – устойчивость к химическим воздействиям щелочей и кислот недостаточна;
Смешанный – процесс изготовления заключается в добавлении разного рода вторичного сырья (отходный материал). Это могут быть шерсть, вискоза или хлопчатобумажный материал. Его дешевизна может вызвать интерес у покупателя, но, к сожалению, товар не долговечен и надежности не имеет. Это объясняется тем, что натуральное волокно, которое входит в состав геотекстиля, гниет и объект разрушается.

Если вам необходим надежный материал, способный долго прослужить, то лучше всего использовать первый вид. Даже если его цена намного дороже, в результате вы все равно останетесь в выигрыше.

Технология производства разного рода геотекстиля

Варианты геотекстиля

Исходя из технологий изготовления такого рода полотна, существуют такие типы геотекстиля:

Иглопробивные, в состав которых входят непрерывающиеся полиэфирные или полипропиленовые нити, скрепленные методом иглопробивания. Такой способ производства позволяет материалу пускать воду лишь поперек и продольно, и не доводит его до заливания и попадания грунтовых частичек в свои поры. Такой геотекстиль широко применим в дренажных системах, дизайне ландшафтов и строительстве дорог.
Термофиксированные – это жестко скрепленные непрерывные синтетические волокна, которые поддаются высокой температурной обработке. Из-за их расплавления материалу обеспечивается особая прочность и устойчивость к разрывам. Несмотря на свою крепость, такой геотекстиль обладает намного худшими свойствами фильтрации, поскольку она происходит лишь поперечно. Это влияет и на сферу использования, подходит такое изделие для армирования уклонов, укладки плит и защиты от сорняков.
Термообработанные – изготавливают методом механического воздействия и жесткого сцепления с помощью обрабатывания термическим способом. Применяют в различных сферах: укрепляют основания, крыши, строят дороги, трубопроводы, дренажи, чтобы улучшить водоотвод и для гидроизоляции.
Пропитанный геотекстиль
Вязально-прошивные – такое название произошло от способа изготовления. Полипропиленовое волокно прошивается ниткой. Это изделие не может похвастаться высокой прочностью, поскольку нити при разрыве могут повлиять на роспуск всего материала. Применяется такой текстиль очень редко.
Строительные – обладают уникальными свойствами не сыреть, не накапливать лишнюю влагу, не пускать воду через себя.

Правила укладки брусчатки. Укладка тротуарной плитки своими руками (Пошаговая инструкция)

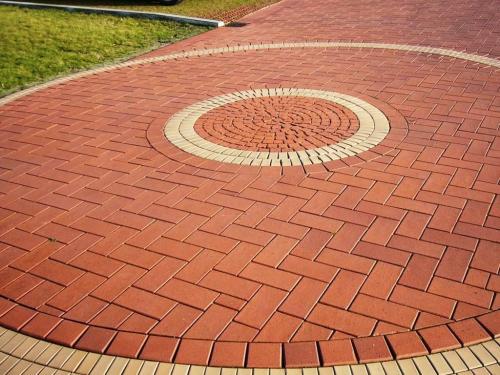

Тротуарная плитка — современный тип материала, который отлично подходит для облагораживания небольших участков, таких как дорожки в скверах и парках, подъезды к гаражу, оформление придомовой территории на загородном участке. Не секрет, что сейчас производители предлагают самые разнообразные формы, типы плитки, способные создать индивидуальный стиль дизайна на вашем участке. Применяется различная цветовая фактура, узорчатая, позволяющая выделить оригинальность и сохранить неповторимый стиль. Укладка тротуарной плитки своими руками определяет не только архитектурный ансамбль будущего участка, но и его долговечность. Поэтому важно соблюдать технологию укладки и не пренебрегать простыми и обязательными правилами. Но, в общем, сама технология достаточно простая и не требует особых знаний в строительной сфере. В данной статье раскроем пошаговый план работ и узнаем что нужно, чтобы самостоятельно выложить плиткой участок, а также какие материалы и инструменты для этого понадобятся.

Материалы и инструменты

Для укладки тротуара используют 2 основных типа плитки:

Штампованная.
Вибролитая.
Гранитная.

Первый тип более бюджетный, особых затрат на производство не требует, однако и качество такой плитки зачастую хромает. А вот плитки, изготовленные по технологии вибролитья, наоборот, славятся долговечность, однако есть небольшой минус такого типа – это высокая цена. Плитка бывает самых разных размеров и конфигураций, ширины и длины.

Высота бывает от 20 мм до 70-80 мм. Учитывая предназначение участка, стоит ориентировать на размер и высоту. Для небольших дорожек высокой прочности от плитки требовать не требуется, поэтому подойдет даже тонкая плитка от 20 мм. А вот для площадок и подъездных дорожек лучше использовать более толстую плитку от 60 мм.

Помимо самой плитки вам понадобится:

Щебень, песок. Фракцию для щебня лучше использовать не более 40 мм.
Цемент либо специальная штукатурная смесь.
Геотекстиль. Он защищает плитку от проседания.
Бордюр, как правило, продается поштучно.

Важно! Чтобы рассчитать количество бордюрных камней, нужно знать длину самой дорожки. Величину умножаем на два, а после значение разделить на длину одного бордюра, в итоге узнаем нужное количество камней.

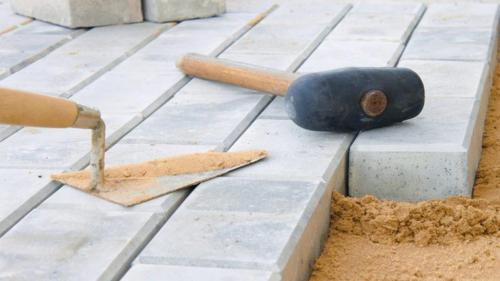

Какой инструмент нужен для укладки тротуарной плитки:

Молоток (резиновый).
Уровень (лучше более 1 м).
Болгарка с алмазным кругом.
Несколько мастерков.
Ручной «трамбовальщик».
«Метр».
Лопата.
Веревка (для разметки).
Колышки.

Какой геотекстиль использовать от сорняков в ландшафтном дизайне. Общее понятие о геотекстиле

По определению геотекстилем является особая разновидность синтетического полотна, которое изготавливается по различным технологиям и имеет различные физические характеристики. Технология изготовления и плотность материала – ключевые факторы, которые определяют конечное предназначение геосинтетического полотна. Геотекстиль применяют:

в дорожном строительстве:
в частном и промышленном строительстве;
в сельском хозяйстве и даже в медицине.

В наши дни геотекстиль все чаще используется в ландшафтном дизайне и частном строительстве:

Находясь в составе дренажных систем, геотекстиль защищает перфорацию подземных труб от засорения, а насыпные материалы – от перемешивания с грунтом и от расползания (тем самым он продлевает срок службы и увеличивает эффективность водоотводящих коммуникаций).
Применение геотекстиля при строительстве фундамента – это возможность произвести дополнительное армирование основания. Укрепление подстилающего слоя (например, песчаной подсыпки), защита его от перемешивания с естественным грунтом – все это помогает сократить расход строительных материалов и уменьшить строительную усадку.

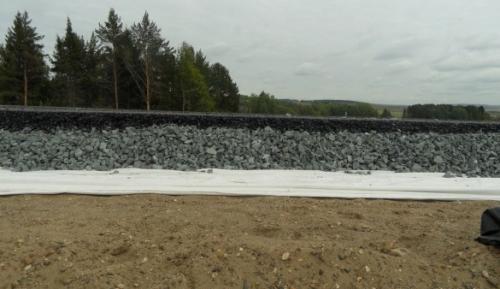

При строительстве дорожного полотна геотекстиль защищает щебень от перемешивания с грунтом, тем самым, позволяя уменьшить толщину асфальтного покрытия без потери его качества (те же самые функции выполняет геотекстиль при строительстве пешеходных дорожек).
Совсем невозможно представить без геотекстиля облагораживание и декорирование приусадебной территории. Он обеспечивает механическую защиту пленочной гидроизоляции, используемой при строительстве водоемов. Также геотекстиль помогает защитить от осыпания декоративные холмы или ландшафтные террасы. Геосинтетическое полотно на порядок увеличивает несущую способность грунта, а это качество востребовано везде, где есть необходимость в укреплении насыпных слоев или в защите материалов, восприимчивых к механическим повреждениям.

Соединение дренажной трубы с колодцем. Как установить дренажный колодец своими руками? Инструкция +Фото и Видео

Приобретая земельный участок, для постройки дома, в первую очередь стоит позаботиться о фундаменте строения. Грунтовые воды могут нанести непоправимый урон основанию здания.

Чтобы защитить фундамент, и минимизировать влажность почвы производится установка дренажного колодца.

. Главная функция – свободный доступ к трубам, для устранения засоров и осуществления ремонта. Размер конструкции напрямую связан с тем будут для работ опускаться в колодец или нет, если планируется проводить ремонт внутри колодца, то диаметр его должен быть как минимум 1м.

Рекомендация. Дренажные колодцы следует устанавливать на каждом втором повороте магистрали, если монтаж делается для сохранения фундамента, то по углам здания.

Ревизионные колодцы (смотровые)

Устанавливаются для проведения регулярных инспекций канализационной магистрали. Смотровой колодец позволяет быстро устранить причину аварии, провести профилактику трубопровода. Данный тип конструкции всегда большого диаметра, так как при возникновении проблемы всегда осуществляется спуск на дно, для ее решения. Монтаж ревизионных колодцев делается на схождении нескольких труб и на прямых отрезках магистрали каждые 30 метров.

Поглотительный колодец

Устанавливаются точечно, для отвода лишней влаги из почвы. Они не имеют подвода к дренам, соответственно собранную воду в канализацию сбросить не могут. Вода скопившаяся отводится в нижние слои грунта.

Для монтажа поглотительного колодца потребуется:

Соединение дренажной трубы с колодцем. Как установить дренажный колодец своими руками? Инструкция +Фото и Видео

Дно застелить щебнем
На щебень установить перфорированную трубу диаметром 1,5 м
В колодец засыпается фильтрующими материалами (гравий, кирпичная крошка, щебенка и т.д)
После заполнения полости вся конструкция накрывается геотканью и засыпается почвой.

Накопительный колодец

В большинстве случаев монтируются на территории, где планируется дальнейшее использование воды, а также при глубоком залегании водоприемных слоев.

Вода наполняет резервуар, после отводится в близлежащий водоем или применяется для бытовых нужд.

Габариты данного колодца выбирается в соответствии с целями применения и учетом установки насосного оборудования, для перекачки жидкости.

Стандартный дренажный колодец состоит из:

Канализационного смотрового люка.
Горловина.
Шахта
Дно (в поглотительных колодцах монтаж днища не требуется)

Обустройство дренажных колодцев осуществляется из пластиковых емкостей иликолец.

Дренажный колодец из бетонных колец

Кольца из бетона изготавливаются высотой от 270 мм до 1000мм, диаметром от 700мм до 2000 мм до, с люком, сквозные и с дном. С их помощью сооружаются дренажный колодец любого типа. Недостатком данного вида конструкции является сложность монтажа. Погрузить кольца в котлован без специального оборудования не возможно, они очень тяжелые. Наряду с этим они обладают высокой прочностью и долговечностью.

Дренажные колодцы из пластика

Пластиковые гофрированные шахты для дренажных колодцев более популярны, чем изделия из бетона.

Отливаются с ребрами жесткости, что увеличивает их прочность
Оснащены отводами для труб
Обладают не большим весом
Срок службы до 50 лет
Не требуется герметизация
Не подвержены гниению и коррозии
Простой монтаж

На рынке представлен широкий выбор готовых изделий, которые можно купить или обустроить колодец самостоятельно, что значительно сэкономит бюджет.

Установка дренажного колодца своими руками

Пластиковый колодец

Для монтажа поворотного или ревизионного колодца подойдут трубы диаметром до 0,5 м. этого достаточно, чтобы провести проверку системы и прочистить трубы.

Фильтрующий или накопительный колодец потребует для обустройства гофтрубу от 0,7 до 0.9 м диаметром.

Колодцы с предусмотренным спуском организуются из изделий диаметром более метра.

Дно
Люк.

Когда все детали для колодца приобретены, можно начать установку.

На трубе, отступив от основания 0.5 м, делаются отверстия для подвода труб, в них вставляются уплотнители. Затем прикрепляется дно колодца. Все швы обрабатываются водостойким.

Выкапывается котлован нужной глубины и диаметра. Дно заливается цементом или создается песчаная подушка.

Когда раствор застынет, емкость опускается в шахту, делается соединение с дренажными трубами. Свободное место вокруг готового колодца заполняется смесью из песка и щебня, после чего конструкция закрывается люком.

Из бетонных колец

Для монтажа дренажного колодца из бетонных колец лучше использовать железобетонные изделия. Благодаря арматуре, они обладают достойной прочностью и долгим сроком службы.

Правила укладки ондулина. Подготовка стропильной конструкции под ондулин

Монтаж ондулина может осуществляться на крышу любого типа, включая сложные конструкции. Материал гнется вдоль и поперек листа и пригоден для укладки на криволинейные поверхности. Перед изготовлением кровельного настила своими руками требуется правильно выполнить обрешетку, учитывая угол наклона кровли.

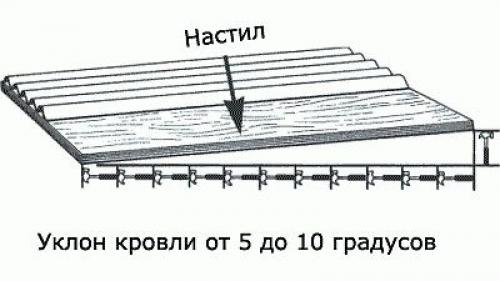

Наклон ската 5-10°. При небольшом наклоне ската крыши кровля испытывает повышенные нагрузки от осадков. Необходима сплошная обрешетка под ондулин, выполненная из досок или листового древесного материала (фанера, плиты ДСП, ОСБ).

Чтобы обеспечить надежность покрытия и его устойчивость к влаге на крыше с минимальным уклоном, укладывать листы ондулина следует с боковым нахлестом в две волны и с вертикальным нахлестом 300 мм. Перед приобретением материала необходимо определить полезную площадь листа и рассчитать требуемое количество материала.

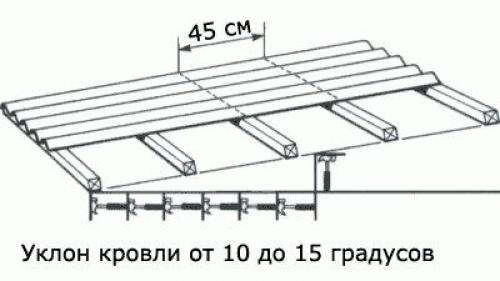

Наклон ската 10 – 15°. Под укладку ондулина своими руками требуется разряженная обрешетка из досок. Шаг обрешетки – 450 мм (измеряется по осям досок). Кровельный материал монтируется с боковым нахлестом в одну волну и вертикальным нахлестом 200 мм.

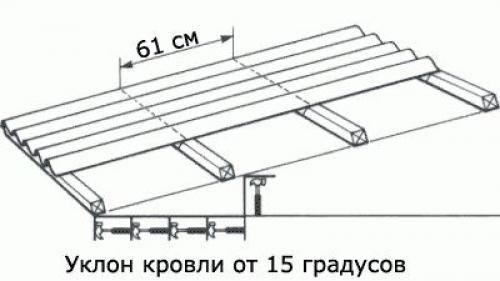

Наклон ската более 15°. Обрешетка под еврошифер выполняется из досок, шаг обрешетки – 600 мм при измерении по осям. Размер бокового нахлеста – одна волна, величина вертикального нахлеста – 170 мм.

Исходя из правил укладки ондулина на кровлю с углом наклона более 10°, полезная площадь листа составляет 1,6 – 1,64 кв.м. Чтобы рассчитать необходимое для закупки количество материала, требуется разделить общую площадь кровли на полезную площадь листа.

Чтобы упростить и ускорить монтаж обрешетки своими руками, рекомендуется использовать специально подготовленный деревянный шаблон точного размера . С его помощью легко устанавливать доски обрешетки на равном расстоянии друг от друга и строго параллельно карнизу.
