Устройство задвижки чугунной. Устройство чугунной задвижки

Устройство задвижки чугунной. Устройство чугунной задвижки

На рисунке ниже представлены основные конструктивные элементы двух распространенных типов задвижек — с выдвижным и невыдвижным шпинделем:

Конструкция чугунной задвижки включает следующие элементы:

• Маховик — устройство ручного привода. Его вращение, посредством шпинделя 2, поднимает и опускает клин 6, являющийся запорным элементом. В нижнем положении он садится на седло корпуса 5 и герметично прикрывает проток присоединительного патрубка 8.
• Шпиндель — производит подъем и опускание клина 6. В конструкции с выдвижным шпинделем, при вращении маховика 1, шпиндель выдвигается из крышки 4 вверх, поднимая за собой клин 6. При этом увеличивается габарит устройства. В конструкции с недвижным шпинделем, при его вращении, клин 6 передвигается по его резьбе. Минусом такой конструкции является то, что шпиндель все время находится внутри корпуса 5 в среде рабочей жидкости или газа и подвергается разрушающему воздействию этой среды.
• Сальниковый узел — служит для уплотнения шпинделя 2 и крыши 4, предотвращая проникновение рабочей среды в окружающее пространство.
• Крышка — предназначена для опоры шпинделя 2, размещения сальникового узла 3 и герметизации рабочих объемов задвижки. Для возможности доступа к внутреннему устройству задвижки в целях осмотра, обслуживания и ремонта, крышка 4 крепится к корпусу 5 при помощи болтов или шпилек.
• Корпус — конструктивно является одним целым с присоединительным парубком 8 и оборудован седлом для посадки клина 6. Внутри корпуса располагаются все узлы и детали задвижки.
• Клин — запорный элемент. Посредством шпинделя 2 клин поднимается с седла корпуса 5 или опускается на него, в результате чего проток присоединительного парубка 8 открывается или закрывается. Помимо клина применяются другие формы запорных элементов — параллельная, шиберная.
• Уплотнительная поверхность — служит для надежного и износостойкого запирающего соединения клина 6 и седла корпуса 5. Изготавливается из стойких к химическим воздействиям и перепадам температур материалов, например, нитриловой или кремнийорганической резины, этиленпропилендиенового каучука, эластомеров для горячих сред. Некоторые типы задвижек устроены без уплотнительных поверхностей.
• Присоединительный патрубок — используется для соединения со входящим и выходящим плечами трубопровода.

Устройство вентиля. Особенности вентилей: классификация и назначение

Для современных трубопроводов применяются разные подвиды устройств запорного типа. Чтобы правильно выбрать приспособление для того или иного трубопровода, нужно точно знать, для чего произведен этот механизм и уметь различать его по имеющимся характерным чертам.

Устройство и принцип работы

Запорные устройства производят:

• Для трубопроводов, что подводят к строениям газ или воду и при этом еще отводят от них стоки канализации. Это наиболее часто встречающаяся область их эксплуатации.
• Для труб, через которые идут вредные вещества. Приспособления для химотрасли и нефтегазового направления имеют отменную герметичность и устойчивость к коррозии.
• Для сетей бытового снабжения водой, для труб теплоснабжения и канализационной системы. Устройства, что монтируются на частных сетях, имеют негабаритные параметры и ими просто управлять.

Запорные клапаны (вентили) имеют структуру из прочного корпуса с 2 концами для закрепления и седло, которое перекрывается особым затвором.

Пробковый вентиль , его еще называют конусным, это один из самых старых видов водопроводных кранов. Выпускается для того, чтобы полностью перекрыть или отрегулировать силу потока воды. Такие краны выпускаются и с коническим затвором, и с цилиндрическим. Эти изделия могут достигать 34 дюймов и чаще всего их можно заметить в магистралях, имеющих рабочее давление до 70 МПа.

Шаровой вентиль отличается наличием сферического плунжера. На сегодня область использования шаровых изделий существенно расширена. К очевидным плюсам этого устройства можно отнести доступную цену, а также возможность закрывания и открывания всего лишь поворотом ручки на одну четвертую от целого оборота. Шаровый вентиль гарантирует беспроблемное движение потока при условии его полного открытия с самым низким перепадом уровня давления. Простота при разборке и обслуживании, возможность вытереть плунжер и быстро убрать грязь для обеспечения качественного закрытия – это тоже можно считать весомым преимуществом шарового вентиля.

Чем отличается задвижка от вентиля. Учимся различать вентили и задвижки

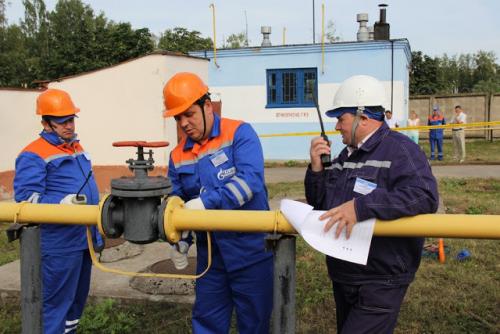

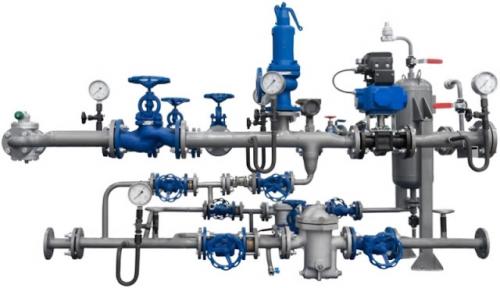

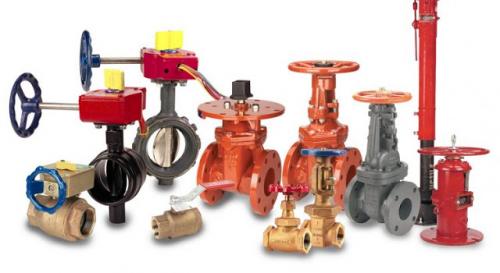

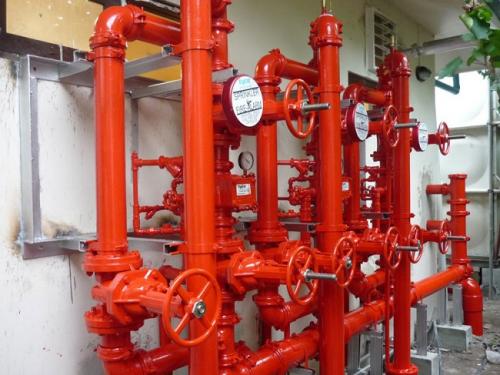

Вентиля и задвижки – два основных элемента, чаще всего используемых на промышленных трубопроводах . Без них сложно себе представить любую систему снабжения более-менее крупных размеров. Задача такого оборудования проста – дать человеку возможность контроля над движением и состоянием транспортируемой жидкости внутри труб.

Многие люди несознательно путают вентиля и задвижки. Одни говорят, что между ними нет разницы, другие же наоборот, приписывают каждому инструменту несуществующие свойства. Правда, как всегда, находится посередине. Вентиля и задвижки действительно отличаются друг от друга, но есть у них и сходства. В данной статье мастер сантехник рассмотрит их конструктивные различия .

Особенности и назначение

Вентиль или задвижка – это запорные элементы трубопроводной системы. По стандарту называются запорной арматурой .

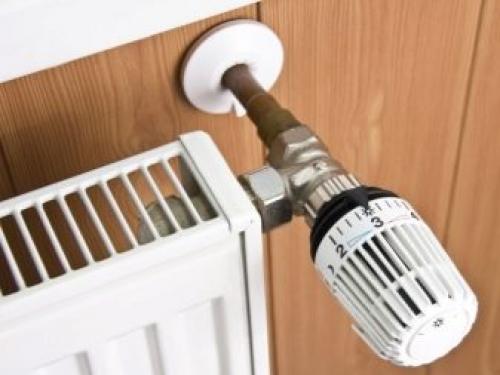

С запорной арматурой вы наверняка уже сталкивались. К примеру, на любой бытовой системе водоснабжения наверняка стоят краны, позволяющие ограничить поток жидкости в том или ином направлении. Полное перекрытие крана в считаные секунды блокирует движение носителя, отрезая конкретный участок ветки. В итоге одним движением руки вы получаете возможность изолировать часть трубопровода, а затем выполнять над ней какие-то операции.

В бытовых условиях чаще всего используют клапана. Стандартный клапан размещают на трубы диаметром до 100 мм.

Вентили и задвижки – это тоже запорная арматура, только более крупного образца. Их допустимо монтировать на трубы, диаметр которых только начинается от 100 мм (хотя есть и исключения).

Преимущественно подразумевается монтаж на магистральные ветки систем водоснабжения , отопления , газопроводы , маслопроводы, нефтепроводы и т.д.

Что интересно, конструкция вентиля или задвижки спроектирована так, чтобы каждый элемент смог выдержать огромное давление в условиях постоянного движения носителя. Из-за этого конструкция получается дороже, но куда эффективнее обычной клапанной арматуры.

Тип подсоединения

Мы уже отметили что, вентиль, как и задвижка, обладают схожей структурой и применяются для схожих задач. Чтобы сравнить их друг с другом, а также иметь в голове полноценную картину, чем же вентиль отличается от задвижки, нужно разобрать принцип действия каждого образца. Понять, как он работает, и из чего состоит.

Но перед этим обратим внимание на способы их подсоединения к трубопроводу. Они у них общие.

Элементы такого типа могут быть:

• сварными;
• муфтовыми.

Имеется в виду тип подсоединения к трубопроводу. Здесь различий практически нет. Что вентиль, что задвижка выполнены во всех вариациях.

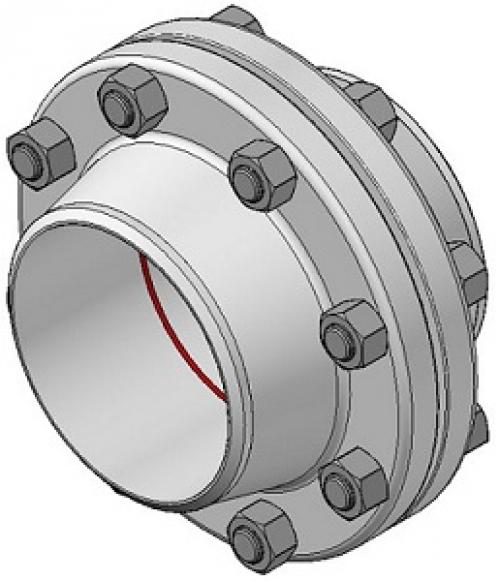

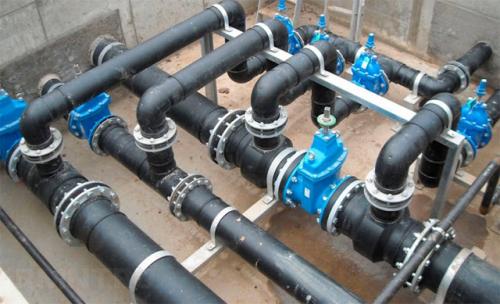

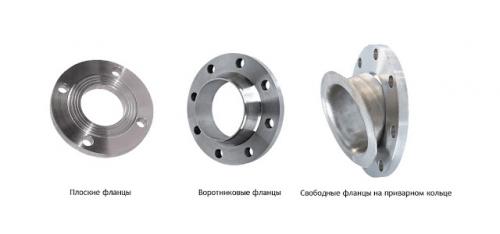

Фланцевый тип подсоединения подразумевает монтаж на фланцы. Своего рода соединительные кольца, наваренные на края, как запорной арматуры, так и трубопровода. Это хороший вариант, когда нужна надежность в комбинации с практичностью.

Фланцы наваривают на выходы, затем уплотняют резиновыми кольцами. Соединение происходит за счет стягивания болтами ответных фланцев на трубе и задвижке. Количество болтов, их размер, диаметр фланца и множество других параметров зависит от условий в каждом конкретном случае.

Фланцы удобнее всего применять в промышленности, но и в бытовых условиях, а также в гражданском строительстве от них есть толк.

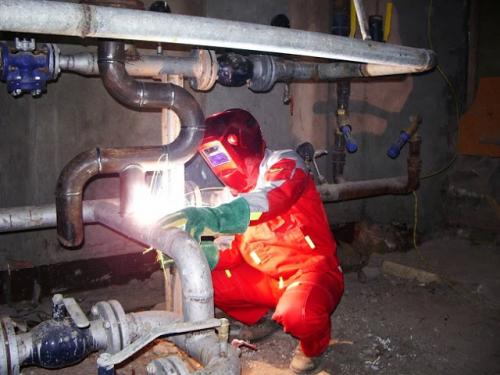

Про сварные соединения , думается, вы уже и так знаете достаточно. Сварная запорная арматура не пользуется такой же популярностью, как фланцевая или муфтовая, но она тоже довольно широко представлена на рынке, а значит, не упомянуть ее было бы решением ошибочным.

Сварные фитинги монтируют на трубопроводы с помощью приваривания газовой или электрической сваркой . Плюсы подобных соединений в их прочности. Минусы – в отсутствии возможности снять запорную арматуру. А такая необходимость может появиться в любой момент. Запорная арматура не вечна. В ней постоянно происходят динамические процессы. Изнашиваются , расшатывается клин, стачиваются детали. Рано или поздно задвижка выйдет из строя. И вот что делать тогда, вопрос открытый.

Муфтовые образцы монтируют преимущественно на .

Это промежуточный вариант между сваркой и фланцами. С ним нужно больше возиться, зато можно обойтись вообще без . Задействуются в большей степени на средних размеров гражданских системах.

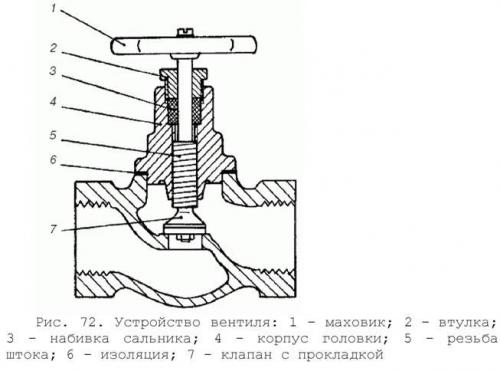

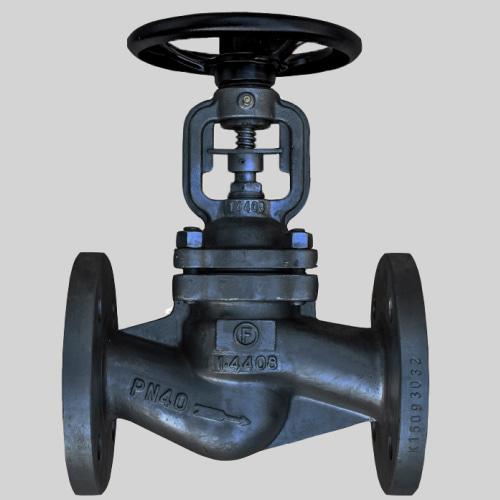

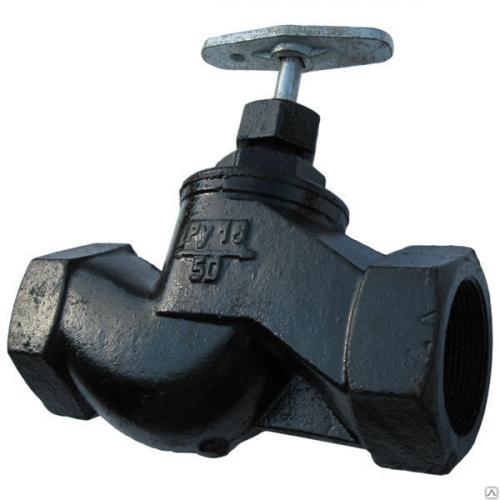

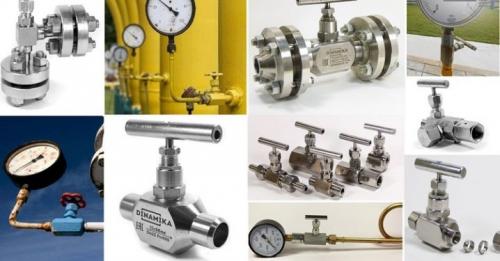

Конструкция и принцип работы вентиля

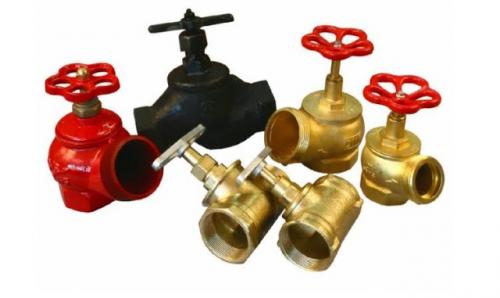

Вентиль – запорная арматура регулирующего типа. Это крупный элемент трубопровода, немного утолщенный и с большим регулирующим кольцом, которое собственно вентилем и называют. Задача вентиля заключается в перекрытии и регулировании потока жидкости внутри трубы.

Этим он отличается от задвижки . Дело в том, что фиксируемая деталь может находиться сразу в нескольких положениях.

Арматура для сливного бачка старого образца. Особенности конструкции

Плюсом для нас, как домашних сантехников, является тот факт, что множество представленных на сантехническом рынке моделей основываются на одном и том же принципе работы.

Вы всегда сможете самостоятельно открыть бачок унитаза

Несмотря на современный век технологий и различных производителей, российское производство унитазов ничем не отличается от европейского принципа. Благодаря постоянству и качеству устройства сливного бачка, технология производства не меняется уже много десятилетий.

Сливной бачок производят из следующих материалов:

В тематических дорогостоящих отелях или виллах встречаются изделия из мрамора и даже гранита. Вышеперечисленные материалы нам всем знакомы, в частности, чугун и керамика. Фаянс не столь практичен и надежен, а пластик и подавно, не проживет больше двух-трех лет.

Емкость для накопления воды, вне зависимости от материала производства, монтируют по-разному:

• бачок крепится под самым потолком санузла;
• емкость монтируется на самом унитазе;
• сливной бачок вмуровывается непосредственно в стену за унитазом, скрываясь за полноценной стеной или коробом из гипсокартона или керамической плитки.

Сливной бачок старого образца монтировался по двум первым вариантам. Под потолком сейчас редко его встретишь, а вот непосредственно на конструкции унитаза – да, почти в каждом доме.

Основу непосредственной работы емкости для воды выполняет запорная арматура, которая отвечает своевременное наполнение воды и ее слив в нужный момент.

Вспомогательные функции выполняют детали управления: кнопка, ручка, клавиши или другой механизм, отвечающий за частичный и полный слив воды непосредственно в унитаз.

Когда мы пользуемся одним из элементов управления, то есть, нажимаем на кнопку, сливной сифон отпирается, а вода, в свою очередь, под приличным напором покидает емкость. Затем выпускной клапан снова закрывается, а впускной автоматически открывается и набирает воду.

Когда показатель воды достигает максимально допустимый уровень, запорная арматура автоматически перекрывает воду.

Конструкция простого бачка унитаза

Исправное состояние сливного бачка заключается в следующем состоянии: емкость полна воды, выпускной и впускной клапаны перекрыты, вода при этом не может ни поступать внутрь, ни покидать бачок.

Мы указали общие моменты сливного бачка унитаза старого образца.

Источник: https://stroika-i-remont.info/stati/spusknoy-mehanizm-bachka-unitaza-ustanovka-mehanizma-sliva-unitaza-ustanavlivaem-bachok-svoimi
