Схема канализации в квартире разводка. Порядок работ

Схема канализации в квартире разводка. Порядок работ

Замена квартирной канализации производится в следующем порядке:

• Определяем места установки сантехприборов, если планируется реконструкция системы или установка дополнительного оборудования.
• Вычерчиваем схему разводки канализации в квартире. Обозначаем на схеме расположение труб, расстояния между ними, их размеры и уклоны участков.
• Производим ревизию (осмотр) старой разводки и выбираем способ ее демонтажа.
• Рассчитываем количество необходимых для ремонта материалов и комплектующих. Закупаем трубы, фитинги, герметик, переходные муфты с пластика на чугун сообразно схеме разводки.
• Примеряем трубы с фитингами по месту.
• Монтируем систему по участкам в свободном пространстве (на полу).
• Демонтируем старое оборудование.
• Монтируем новые трубопроводы, подгоняем по месту.

Теперь дадим некоторые пояснения к отдельным этапам работы.

Приборы

Места для приборов выбираем исходя из следующего:

Максимальная длина жесткого подвода до сифона – 1,5 м; гофрированного – 0,8 м. Минимально допустимый угол в горизонтальной плоскости – 120 градусов. Крайне желательно, чтобы горизонтальных углов вообще не было. Возможно, придется переопределиться с типами приборов, поэтому закупать их заранее не следует.

Схема

Если нужно просто поменять старую канализацию на новую, и старая в общем исправна, схему вычерчиваем по принципу «как было». Если же с прежней канализацией возникали проблемы, или монтируется новая, точно выдерживаем уклоны и диаметры; в сомнительных случаях делаем расчет. Готовую схему отдаем на проверку специалистам: это не в пример дешевле, чем составление проекта с вызовом на место, а халтурить для себя уж вовсе никуда не годится.

Правильная разводка канализации в квартире. Советы по обустройству

После состыковки всех сегментов канализационной конструкции приступают к утеплению трубопровода. Теплоизоляция необходима в тех случаях, когда глубина прокладки труб находится на отметке промерзания грунта во время зимних морозов.

После окончания монтажа внешней канализационной магистрали необходимо засыпать траншею с обязательной проверкой уклона трубопровода, поскольку в процессе соединения данный параметр мог измениться.

Если при засыпке планируется использовать грунт, собравшийся во время рытья канавы, его нужно измельчить, чтобы избавиться от крупных комьев.

При отсутствии знаний, как правильно проложить канализацию в частном доме, некоторые домашние умельцы уделяют этому вопросу недостаточно внимания. А ведь обустройство канализационной системы должно производиться с соблюдением ряда требований.

Основное из них заключается в следующем: траншею заполнять землей нужно слоями, имеющими толщину около 5 сантиметров. Утрамбовывают почву только по бокам трубы, чтобы ее не деформировать и не повредить.

Подходы к прокладке труб для канализации в частном доме и в квартире одинаковы, поскольку стоки и нечистоты образуются в жилых и подсобных помещениях и только после этого выводятся наружу.

Поэтому при разводке канализационной системы в современном высотном доме и в загородном коттедже желательно придерживаться ряда требований:

• непременно соблюдать величину наклона трубопровода;
• минимизировать число изгибов и поворотов на протяжении всей магистрали.

Так как бытовая канализация создается по безнапорному типу, при сборке трубопроводов можно использовать самое простое раструбное соединение. Для его герметизации задействуют резиновые манжеты. Размещают этот элемент во внутреннем пазе раструба до начала процесса соединения.

Основное различие в обустройстве конструкции отведения стоков и нечистот в доме и в квартире заключается в том, что в первом случае имеется наружная часть системы, проложенная в земле, которая ведет к септику или к централизованной канализационной магистрали.

Выполнить вышеописанную работу можно самостоятельно. При условии соблюдения рекомендаций, данных профессионалами, надежность канализации получится высокой, а срок эксплуатации будет продолжительным.

Канализация в квартире многоэтажки. Канализационная система в многоквартирных домах

Подавляющее большинство граждан нашей страны живет в панельных многоэтажных домах со встроенной системой канализации. Последнюю подлежит периодически осматривать и ремонтировать, так как хорошо налаженное устройство канализации в многоквартирном доме устраняет многие проблемы, такие как затопление, неприятные запахи и засоры. Поэтому обслуживание и текущий ремонт отдельных труб и всей системы, их прочистка и замена должны быть в списке приоритетных задач как обслуживающей коммунальной или частной организации, так и самих жильцов. Для этого необходима канализационная схема и понимание принципов ее эксплуатации.

Схема канализационной системы в многоквартирных домах

Большинство домов, построенных в советское, до 1990 года, время, спланированы таким образом, что санузел и ванна располагаются рядом с кухней. Такая система позволяет использовать единую разводку канализации в квартире. Ее схема следующая: разводка начинается с кухни, проходит через ванную и туалет, где вливается в общий стояк. Вершина последнего выводится на крышу для обеспечения вентиляции. Такая система очень проста и обеспечивает элементарную функцию доставки воды из канализационного стока отдельной квартиры в общий стояк.

Схема эксплуатации стояков определяется самотечным движением воды без создания дополнительного давления.

Схема канализации квартир

Это определяющий принцип в инженерии многоэтажных канализационных систем. Трубопровод прокладывается под уклоном, рассчитываемым специалистами-сантехниками. Важно, чтобы уклон был равномерным на всех участках трубопровода, иначе в местах изгибов будут скапливаться отходы, что усложнит эксплуатацию и ремонт системы. Для труб диаметром 40-50 мм угол уклона составляет 3 %, для труб диаметром 85-100 мм – 2 %. Чем дальше от точки слива находится прибор, тем выше должна находиться канализационная труба.

Так как канализационная система каждой квартиры предполагает наличие не одного, а нескольких сантехнических приборов, необычайно важно для каждого вычислить правильный угол уклона. Грамотный инженерный расчет продлит канализации срок службы и поможет избежать многих возможных неприятностей. На практике приведенное процентное соотношение означает, что на каждый м трубы с диаметром 40-50 мм уклон составляет 3 см. То есть если раковина расположена в 2 м от стояка, то верхний конец трубы приподымается на 6 см.

Канализация в квартире многоэтажки

Канализационная система в многоквартирном доме - это сложная инженерная система, которая обеспечивает отведение сточных вод из квартиры в общий стояк. Она играет важную роль в обеспечении комфортного проживания граждан, так как устраняет проблемы, связанные с затоплением, неприятными запахами и засорами.

Для обеспечения нормальной эксплуатации канализационной системы необходимо периодически ее обслуживать и ремонтировать. Это особенно важно, если в доме проживает много семей, и количество сточных вод может быть значительным.

Схема канализационной системы в многоквартирном доме

Большинство домов, построенных в советское время, имеют схему канализации, при которой санузел и ванна располагаются рядом с кухней. Это позволяет использовать единую разводку канализации в квартире.

Схема канализации в квартире выглядит следующим образом:

• Разводка канализации начинается с кухни;
• Продолжается через ванную и туалет;
• Вливается в общий стояк;
• Вершина последнего выводится на крышу для обеспечения вентиляции.

Такая система канализации обеспечивает элементарную функцию доставки воды из канализационного стока отдельной квартиры в общий стояк.

Схема эксплуатации стояков

Схема эксплуатации стояков определяется самотечным движением воды без создания дополнительного давления.

Схема канализации квартир

Это определяющий принцип в инженерии многоэтажных канализационных систем. Трубопровод прокладывается под уклоном, рассчитываемым специалистами-сантехниками.

Важно, чтобы уклон был равномерным на всех участках трубопровода, иначе в местах изгибов будут скапливаться отходы, что усложнит эксплуатацию и ремонт системы.

Для труб диаметром 40-50 мм угол уклона составляет 3 %, для труб диаметром 85-100 мм – 2 %. Чем дальше от точки слива находится прибор, тем выше должна находиться канализационная труба.

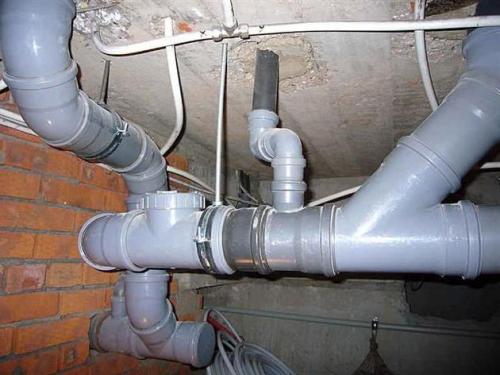

Как устроена канализация в многоквартирном доме. Лежневка

Данный участок системы канализации многоквартирного дома монтируется в подвальных помещениях, реже заглубляется в грунт на улице (в старых домах). С помощью лежневки выполняется соединение всех стояков дома с канализационным приемным устройством. Для монтажа используются трубы диаметром от 110 до 200 мм с учетом заселенности дома и объема стока.

Сама труба устанавливается на опоры в подвале или фиксируется к ближайшей стене перекрытия с помощью подвесов или хомутов-клипс . Фиксация выполняется жестким способом в районе соединительных элементов и «плавающим» креплением в промежутках. Это помогает исключить разгерметизацию при температурных расширениях и провисание трубопровода.

Лежневка многоквартирного дома обязательно включает тройники для подвода стояков с каждого подъезда и ревизии на участках с поворотами под каждым подъездом и на прямых участках протяженностью от 5 до 8 м. Для эффективной работы лежневки соблюдается уклон в 2 см на 1 погонный метр длины.

Среди возможных проблем можно выделить:

1. Разгерметизация в результате сдвига трубы или потери плотности уплотнительных колец.
2. Провисание полимерных труб или деформация чугунных магистралей. Происходит из-за недостатка фиксаторов, поддерживающих трубу.
3. Засор. В основном возможен по точкам сложных поворотов и соединений.

Еще одной проблемой лежневки являются незаконные врезки или изменение конструкции самими жильцами. Происходит это в результате перепланировок квартир, особенно на первых этажах.

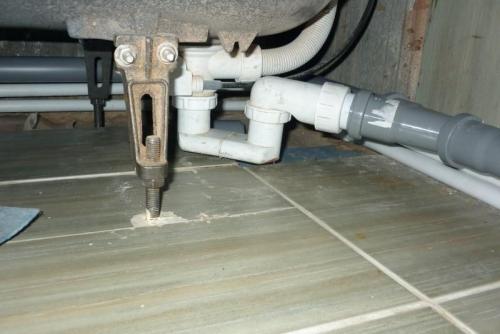

Разводка канализации в ванной. Что необходимо учесть при монтаже канализации в ванной комнате?

Канализацию в ванной комнате начинают монтировать с расчета длины и диаметра труб ПВХ и вывода канализационных отводов. Отводы (соединения) соединяют трубы и отдельные части системы канализации с сантехническими изделиями (ванны, душевые кабины, унитазы и т.д)Для унитазов применяются трубы ПВХ диаметром 110мм. Для ванны, раковины, мебели для ванной и душевой кабины лучший диаметр трубы 50мм. Есть и другие диаметры труб (32-40мм), но они применяются значительно реже. При составлении плана разводки канализации, лучше придерживаться такого правила: «Чем меньше длина трубы и чем меньше боковых отводов, тем лучше».Любой отвод, это место скопления грязи и различных отложений. Не рекомендуется применять один отвод с углом 90 градусов. Лучший вариант – соединить два отвода по 45 градусов. В итоге будет тот же поворот под 90гр. На схеме показано, как правильно собрать канализационную разводку применяя стандартные отводы, которые есть в продаже.Плавные, повороты гораздо удобней и практичней для дальнейшей чистки канализации в случае засора. Чем больше будет радиус поворота, тем лучше.Наклон канализационных труб зависит от диаметра трубы. Чем меньше диаметр трубы, тем больше должен быть уклон. На схеме видно для какого диаметра канализационной трубы из ПВХ, должен быть уклон.Если уклон будет сделан слишком маленьким, вода будет медленно сливаться по трубе и вероятность засора канализации резко возрастает. Если угол наклона будет очень большой, то существует вероятность, что в случае большой длины канализационных труб до конца твердые фракции отходов смываться не будут. В первую очередь это относится к трубе диаметром 110 мм. Вода может «переливаться» через налипший ком отходов.

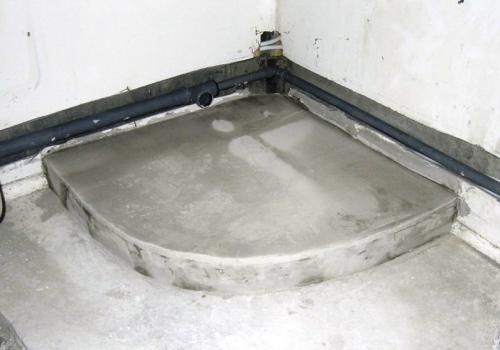

Помните, как хозяйки выливают воду из ведра и заодно смывают грязь со дна и стенок? Правильно, сначала взбалтывают ведро, а потом выливают. Так же и в системе канализации, чем больше и мощнее будет сливаться поток воды под определенным углом, тем лучше смоется грязь с внутренних стенок отводов, мест соединений и углов.Выбирая унитаз обратите внимание на емкость сливного бачка. Если длинна канализационной трубы будет большой, лучше выбрать самую большой объем бачка.При монтаже канализации учтите и еще важную деталь, муфты с «ревизией», которые монтируются при большой длине труб и множественных поворотах. Без них будет довольно проблематично быстро и эффективно устранить засор канализации.Входное отверстие для подключения сифонов различной сантехники необходимо располагать на разной высоте. Для умывальников лучшая высота 50-60см.от пола. Для душевой кабины самый лучший вариант, когда отверстие находится в полу. Менее хороший - несколько см. от пола. Для ванн от 5 до 15см. от уровня пола.В некоторых случаях, когда основной (центральный) ввод в канализацию расположен слишком высоко, для обеспечения правильного уклона труб придется выкладывать под сантехнику подиум. В основном это касается душевых кабин и душевых боксов к которых расстояние от дна поддона до пола может быть разным.Необходимо произвести расчет для возможности подключения в конечной точке душевой кабины или ванны, учитывая расстояние от поддона до пола.

Разводка канализации в частном доме своими руками. Правила составления схемы канализации в доме

Схема канализации в частном доме привязывается к плану дома. Она должна содержать ключевые элементы системы – стояк (если в строении больше одного этажа), разметку труб (внутренняя разводка, углы и повороты), точки стока воды.

При проектировании важно помнить, что чрезмерно усложненная схема станет в будущем причиной проблем во время эксплуатации и ремонта.

Внутренняя разводка закладывается во время возведения дома. Ее монтаж начинают, когда установлена крыша дома и перекрытия, но отделочные работы помещений еще не выполнялась. Наружную канализацию монтируют после того, как внутренняя система полностью обустроена. Ниже приведена схема канализации для частного двухэтажного дома:

Общая схема внутренней канализации в двухэтажном доме Источник strojdvor.ru

Порядок составления схемы:

• Все чертежи строятся в масштабе, на план наносится место монтажа стояка, линии прокладки труб, количество точек слива (подключение сантехники и бытовых приборов).
• Определяется размер стояка, вычисляется полная длина трубопровода (с учетом выпуска), точка выхода из строения главного стояка.
• В местах возможного образования засоров предусматриваются прочистки и ревизии.

• Для каждого этажа строится отдельный чертеж.
• Рассчитывается размер и место монтажа фановой трубы (в больших канализационных системах препятствует возникновению разрежения в канализационной трубе)
• Схема наружных коммуникаций строится за тем же принципом.

Выбор труб для внутренней канализации

Строительными нормами допускаются следующие категории:

• Чугунные . Традиционное (до недавнего времени) решение. Изделия из чугуна прочные, стойкие к коррозии и долговечные. Недостатком является вес и шероховатость внутренней поверхности. Последнее качество способствует образованию отложений и появлению засоров. Трубы идеальны для закладки в грунт.
• Пластиковые . Они легче и дешевле чугунных аналогов, обладают гладкой поверхностью, но менее долговечны. Трубы для внутридомовой разводки имеют серый цвет; предназначенные для внешнего использования выполнены из оранжевого пластика. К наиболее популярным вариантам относят:

1. Трубы из ПВХ (поливинилхлорид). Морозостойкие и износостойкие, главный недостаток – высокая твердость. Они размягчаются от высокой температуры и в основном применяются в наружных работах.
2. Трубы из ПП (полипропилен). Эластичные, легкие и износостойкие. Ценятся благодаря термостойкости (размягчаются лишь при 140 C°), поэтому идеально подходят для внутреннего использования.

Пластиковые трубы для внутреннего и внешнего контура Источник cyberportal.ru

• Менее распространены керамические и асбестоцементные аналоги.

На практике монтаж канализации в частном доме в большинстве случаев проводится с использованием изделий из полимерных материалов (пластиковых). Выбор обуславливается отсутствием коррозии (пластик устойчив к агрессивной среде стоков), и легким монтажом конструкций.

Как делается канализационная разводка

Самой трудоемкой частью работы считается разводка канализации для частного дома; как правильно ее провести указывается в правилах проектирования и монтажа.

Внутри дома

Элементы системы канализации для частного дома монтируются параллельно строительству здания. Отверстия под внутреннюю разводку закладываются во время возведения стен, перегородок и перекрытий.

Технология монтажа канализации предусматривает несколько видов труб:

• Канализационный стояк, диаметром 100 мм.
• Магистральная (между стояком и отводом); диаметр 70 мм.
• Отводные (подключаются к умывальнику, ванной, стиральной машинке) – 50 мм.

Правильная разводка канализации в частном доме. Схема прокладки сантехники

В любом частном доме монтаж канализационных труб обычно совмещают с установкой унитаза и другой сантехники. На отдельную ветку ставят начальный и конечный элементы, остальное врезается в трубу по мере монтажа предметов сантехники.

Участок ввода канализации в дом должен быть уже собран, укрыт теплоизоляцией и оборудован ревизией. Обычно все это переносят в цокольное помещение, подвал или, на крайний случай, в кессон под полом. Далее вверх выводится стояк диаметром 100 мм, на который одевается Y-тройник и заглушка. Высота конструкции должна быть не менее 130-150 см над уровнем вывода на внешний участок канализации.

Как производится монтаж сантехники

Установка унитаза, ванны, умывальника и мойки может выполняться несколькими способами. Обычно монтаж сантехники начинается с унитаза.

Если он подключается непосредственно на канализационный стояк, то нужно лишь так подогнать положение сантехники по высоте, чтобы между сливным патрубком унитаза и тройником можно было вставить гофр-переходник. Сразу же размечаем крепление на полу и пробиваем отверстия под пробки. В частном доме унитаз должен располагаться в самой низкой точке канализационной трубы. Остальная сантехника располагается выше по уровню.

В частном доме участок между общим канализационным стояком и ванной лучше выполнить трубой-соткой. После ванны можно делать любые ветвления каналами диаметром 50 мм, подключать все, что угодно, – засорений канализации не будет.

Подключение остальной сантехники выполняем в следующем порядке:

1. Раскладываем тройники вдоль линии будущей канализации. Для умывальника и мойки Т-образные, для ванны Y-образный.
2. Временно подключаем тройники к выходам из сильфона для ванны, умывальника, душа и мойки.
3. Нарезаем из трубной заготовки секции нужной длины, с помощью которых соединяем тройники в одну канализационную трубу. Чтобы конструкция не проседала под собственным весом, подкладываем под нее опоры из деревянных брусков.

Остается лишь выровнять трубу, проверить наличие уклона на каждом участке, смазать резинки сантехническим герметиком , собрать и закрепить канализацию хомутами к стене.
