Стыковка пластиковых труб. Виды фитингов из ПВХ

Стыковка пластиковых труб. Виды фитингов из ПВХ

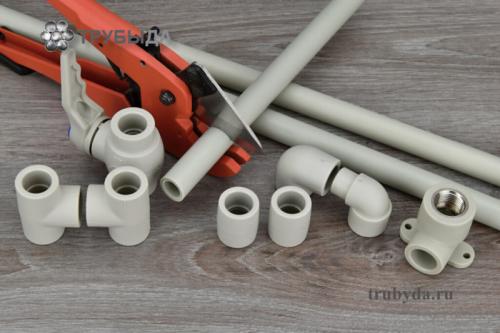

Есть несколько видов данных пластиковых изделий исходя из внешнего вида и их функциональных возможностей.

Угол (ещё называют «колено») – это разновидность фитингов. Такое соединение пластиковых водопроводных труб фитингами позволяет сделать повороты водяной магистрали.

Колена нужны для установки трубопровода ПВХ разных размеров, пусть то будет водяное снабжение ванной в доме или обеспечение водой многоэтажки.

Обратите внимание

Чтобы углы было удобно монтировать, компании-производители выпускают их в повороте 30, 45, 90 градусов. Углы не имеют резьбы, поэтому присоединяются к трубам паечным способом.

Заглушки для пластиковых труб монтируются на концах трубопроводов и тем самым закрывают тупиковые ответвления. Если будет нужно, такой фитинг пластиковый можно соединить с другим типом фитинга (переделать крестовину в тройник, к примеру). Также заглушки можно применять не только в монтажных целях, а как защиту труб при перевозке (когда есть риск попадания в трубы мусора либо пыли).

Крестовины для труб из пластика нужны в том случае, если есть необходимость соединения нескольких водяных магистралей либо отдельных частей большой системы. Отводы крестовины устанавливаются под углом 90 градусов по отношению к двум соседним.

Получается, что крестовина – это соединение перпендикулярно расположенных друг к другу трубопроводов. Часто соединение системы подразумевает стыковку различных по диаметру труб, труб из различных материалов. Поэтому крестовины производители выпускают вместе с соединениями для пайки либо с резьбой.

Также есть варианты, которые также могут работать как переходники между магистралями труб разного диаметра.

Тройники для пластиковых труб монтируют в местах разветвлений водяной магистрали. Чтобы удобно было установить, можно выбрать такой фитинг для пластиковых труб под углом 30, 45, 90 градусов.

Обводы труб отопления из пластика – это фитинги, которые дают возможность с лёгкостью обойти препятствия, имеющиеся на пути трубопровода. При этом не нужно использовать несколько углов или другой набор фитингов. Обводы используют там, где пара трубопроводом должны пересечься не соединившись.

Опоры и отводы – это фитинги, которые значительно упрощают монтаж трубопроводов с месте пересечения нескольких магистралей. Их могут устанавливать для разрешения некоторых препятствий, созданных конструкцией (когда нужно проложить трубы возле уже существующей системы). Опоры и отводы для труб ПВХ необходимы для жёсткого крепления труб.

Фитинги для крепления труб из ПВХ

Важно

Муфта для соединений будет полезна при стыковке длинных участков и при соединении нескольких обрезков.

Муфты могут быть разными:

• соединительные для пайки трубопровода из пластика, выполненные из одного и того же материала с трубами;
• муфты для монтажа элементов, изготовленных из разных материалов (в случае, если с противоположных сторон нужно применять пайку и гайку);
• для перехода жёсткого участка трубы на гофрированный (часто применяют в монтаже трубопровода канализации);
• муфты в качестве переходников.

Муфты – это пластиковые фитинги для труб ПВХ. Их функциональное предназначение в создании прочного соединения аналогичных по диаметру деталей.

«Американка» может быть прямая и угловая. Устройство под углом даёт возможность сделать угловой стык трубопровода ПВХ без особых усилий трубы из пластика и детали сантехники.

Американка — переходник для соединения ПВХ труб с металлическими

«Американкой» для пластиковых труб отопления называют цельный прибор, фитинги для соединения пластиковых труб с металлическими. Американка непроницаема за счёт конуса с кольцом для уплотнения из силикона или резины.

Применение «американок» с разной резьбой даст возможность сделать монтаж трубопровода без использования ещё каких либо переходников.

Стыковка пластиковых труб большого диаметра. Применение и особенности соединения пластиковых труб большого диаметра

Трубы большого диаметра традиционно выполнялись из металла, однако развитие трубного производства, совершенствование материалов для изготовления труб различного назначения и появление на рынке изделий, обладающих превосходными характеристиками, привело к тому, что металлические трубы постепенно потеряли свою популярность. В последнее время пластиковые трубы большого диаметра активно используются для замены старых подземных коммуникаций, которые с течением времени изрядно поизносились.

Преимущества пластиковых труб

В отличие от старых стальных или чугунных труб изделия из пластика отличаются:

• Долговечностью.
• Устойчивостью к механическому воздействию и к внешним факторам.
• Пластиковые трубы не ржавеют и не накапливают отложений на стенках, инертны к разным химическим соединениям.
• Экологичны.
• Слабо проводят звуки, поэтому движение рабочей среды не производит дополнительных шумов.
• Материал, из которого изготавливают трубы, обладает небольшим весом, что облегчает и транспортировку, и монтаж трубопроводов.
• Установка пластиковых труб для различных целей, а также эксплуатация пластиковых трубопроводов не требует больших финансовых затрат, их использование экономически гораздо выгоднее, чем монтаж и обслуживание систем из чугуна или стали.

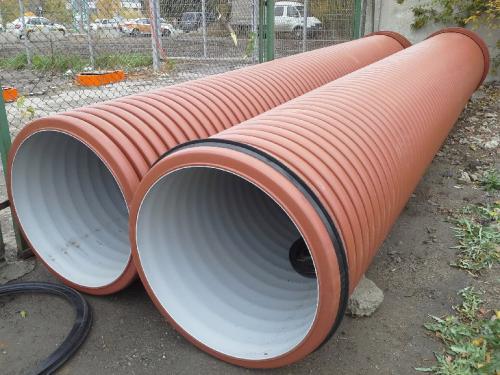

Применение пластиковых труб большого диаметра

Трубы большого диаметра изготавливают из современных прочных материалов, которые отлично приспособлены к различным условиям использования, поэтому их применяют для организации водопровода и канализации, подземных коммуникаций и отопительных систем.

От размера внутреннего сечения зависит способность трубы выдерживать большие значения давления в системе, равно как и от технических характеристик трубы.

Трубные изделия из пластика диаметром 30-120 см применяются для подачи воды и для канализационных систем, отопительных и дренажных трубопроводов, их используют в пищевой и химической промышленности.

Кроме того, пластиковые трубы большого диаметра незаменимы для систем подводных, поскольку требуют минимального ухода, и при этом достаточно надежны.

Специфика материала, из которого выполняются такие трубы, в том, что они на сегодня незаменимы и в воде, и на суше. С помощью этих труб, например, можно транспортировать нефть под землей и на дне водоемов.

Обратите внимание! Перфорированные трубы крупных габаритов применяют для обустройства колодцев в областях, где температура воды не опускается ниже — 55°С, а также имеется повышенная сейсмическая опасность.

Полиэтиленовые трубы наиболее популярны для обустройства коммуникаций, сшитый полиэтилен, например, хорош для организации системы типа «теплый пол». В качестве дренажных труб применяют пластиковые трубы диаметром 50 см.

Технологии монтажа больших пластиковых труб

Особенность трубных изделий большого диаметра в том, что стандартные способы монтажа для их соединения применять сложно. Размер таких труб часто все же не позволяет укладывать их без применения специальной техники.

При нарезке труб важно обращать внимание на то, чтобы срез был ровным, любые шероховатости отрицательно влияют на качество соединения. Трубы большого диаметра могут соединяться как разъемным, так и неразъемным способом соединения.

Чаще всего установленные на нужное место трубы соединяют с помощью разогревающих устройств — паяльников, если же операцию невозможно осуществить в силу расположения зоны стыковки близко от вентилей или в том случае, когда соединять приходится трубу, емкость которой заполнена, и в тех случаях, когда просто расположение трубы не позволяет использовать сварку, применяют простое краевое соединение и дополнительно используют другие способы соединения:

• способ с использованием прижимных пластин, т.е пневматических подушек, заполненных сжатым воздухом и стягивающих хомутов;
• стыковая сварка с электромуфтой для создания неразъемных прочных соединений труб крупных габаритов, работающих под высоким давлением;
• раструбный способ, который применим для стыковки безнапорных крупногабаритных канализационных труб с помощью специальных фитингов: фланцев и раструбов с применением уплотнителей для герметизации.

Можно ли полипропиленовые трубы закладывать в стену. Можно ли полипропиленовые трубы замуровывать в стену и как правильно провести монтаж?

Многие хозяева квартир, частных домов пытаются сохранить красоту помещения. При этом открытые трубопроводы ухудшают общую картину. Чтобы этого избежать можно применить закрытый способ монтажа системы, но многие не знают можно ли полипропиленовые трубы замуровывать в стену и как это правильно сделать.

Особенности полипропилена

Чтобы сделать долговечный трубопровод, необходимо подобрать качественный материал. Раньше системы изготавливали из оцинковки, нержавеющей стали, чугуна. Со временем эти материалы вытеснил полипропилен. Он совместил в себе сильные стороны металлов, но цена на изделия стала ниже.

Данный материал подходит для изготовления водопроводов горячего, холодного водоснабжения. Важно учитывать тот факт, что система не должна работать при высоких температурах длительное время. Иначе это приведет к разрушению конструкции. Трубки из полипропилена можно закладывать в бетонные стяжки, крепить снаружи стен.

Технические характеристики изделий

При прокладке полипропиленовых труб в стене нужно учитывать их характеристики:

• диаметр;
• длину, высоту, толщину стенок;
• малую массу;
• высокий коэффициент расширения;
• устойчивость к образованию ржавчины, воздействию химических веществ;
• низкий показатель теплопроводности.
• высокую прочность.

Поскольку материал имеет низкий показатель теплопроводности, температура поступающей жидкости по трубопроводу будет минимально различаться на входе-выходе.

Требования к укладке

Перед укладкой водопровода внутрь стеновых конструкций нужно изучить некоторые правила проведения работ:

• Прежде чем замуровать трубку внутри штробы, необходимо сделать прослойку из амортизирующего материала между трубопроводом, основанием. Он нужен для того чтобы расширяющиеся при нагревании элементы не давили на бетон.
• Чем меньше соединений, тем выше надежность системы.
• Доступ к трубам должен быть в тех местах, где находятся измерительные приборы, разъемные фитинги, запорная арматура.

Детали, изготовленные из полипропилена, имеют разную маркировку:

• PN 10 — применяются для изготовления трубопроводов для холодной воды. Не выдерживают высокого давления.
• PN 16, PN 20 — предназначены для сборки трубопроводов, выдерживающих давление до 1.5 Мпа.

• PN 25 — имеют армирующий слой из стекловолокна, алюминия. Выдерживают давление от 1.5 до 2.5 Мпа.

Выбор трубок зависит от требуемых технических характеристик.

Маскировка системы

Чтобы самостоятельно спрятать трубы в стене, необходимо разобраться с этапами проведения работ, узнать некоторые особенности.

Подготовка к монтажу

Перед монтажом трубопровода из полипропилена, нужно составить чертеж магистралей, обозначить на нем места соединений, подключения бытовых приборов, запорных кранов. С его помощью можно будет подсчитать количество труб, фитингов.

После составления чертежа, требуется подготовить инструменты, расходники:

• болгарку с диском по бетону;
• шпатель, кельму, емкость для замешивания раствора, цемент;
• специальные ножницы;
• перфоратор, молоток, зубило;
• паяльник для пластика с набором головок разного диаметра.

После подготовки инструментов нужно нанести разметку на стены по пути прокладки трубопровода.

Монтаж

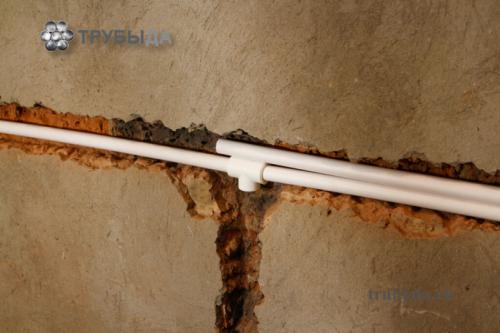

Пошаговая инструкция по монтажу полипропиленовых труб в стене:

• После нанесения разметки, нужно проштробить стену. Для этого с помощью болгарки вырезаются углубления в бетоне. Штробы должны быть больше ширины труб, чтобы получилось проложить амортизирующий материал, замазать отверстия цементом, нанести декоративное покрытие.
• С помощью перфоратора очистить штробы от бетона на нужную глубину.
• Соединить трубы.
• Проложить трубопровод в штробы, заранее обернуть их энергофлексом.

Останется проверить систему на наличие протечек, замазать отверстия цементным раствором. Если водопровод был изначально закреплен на стене, его можно скрыть коробом из гипсокартона.

Не каждому хозяину дома нравится наружное расположение водопровода. Чтобы убрать его с глаз, можно замуровать трубы в стену. Для этого понадобится демонтировать старую систему, проделать штробы, проложить собранный водопровод, заделать углубления цементом. Важно заранее подобрать места установки разъемных соединений, фитингов, запорной арматуру, чтобы оставить свободный доступ к этим деталям.

Ставьте лайки, подписывайтесь на наш канал и Вы не пропустите еще множество полезных статей! И заходите к нам на сайт, там еще много полезной информации касающейся труб.

Стыковка пластиковых труб канализации. Соединение канализационных труб — нюансы и особенности монтажа

Раструбное соединение канализационных труб в том числе и пластиковых — является важной задачей. Именно от этого зависит герметична ли система стоков и готовность ее к эксплуатации!

Монтаж канализационной системы является неотъемлемой частью для будущей жизни граждан. Основным этапом, с которым придется столкнуться в процессе прокладки канализации, является соединение канализационных труб. В некотором роде этот процесс можно сравнить со сбором конструктора.

Материалы, используемые в производстве труб канализации

Перед тем, как соединить канализационные трубы, следует выбрать материал, из которого будут изготовлены детали. В производстве используются следующие материалы:

• ПВХ.
• Чугун.
• Сталь.
• Асбестоцемент.
• Бетон.
• Керамика.
• Гофра.

Повсеместно применяются лишь изделия первых двух вариантов материала. Если канализационная система проводится на территории объекта промышленности или же является наружной сетью дома, тогда можно использовать гофрированные трубы.

Изделия из чугуна устанавливаются в том случае, когда проводится монтаж наружной канализационной системы. Такие трубы не боятся коррозии, что является их основным преимуществом. Однако за счёт слишком большого веса использовать чугун для монтажа внутренней канализации нецелесообразно. Поэтому зачастую такой монтаж проводится из ПВХ.

Достоинства полимеров

Как было отмечено ранее, чаще всего в процессе производства труб используются полимеры. У такого материала главное преимущество кроется в способности к размягчению. То есть под влиянием высокого температурного режима полимер становится мягким. Как только происходит охлаждение, он возвращается к первоначальному состоянию. Из других достоинств полимеров стоит отметить:

• Устойчивость к коррозийным процессам.
• Отсутствие необходимости в изоляции трубы, которая будет уложена в грунт.
• Устойчивость к воздействию агрессивной среды и химических веществ.
• Гладкая внутренняя поверхность, обеспечивающая отсутствие засорений.
• Низкий вес.
• Возможность обустроить инженерную коммуникацию практически любой сложности за счёт удобного монтажа.
• Длительный эксплуатационный срок.

Можно ли гнуть полипропиленовые трубы при монтаже. Можно ли согнуть трубу из полипропилена?

Как согнуть полипропиленовую трубу и можно ли это сделать в домашних условиях? Этот вопрос является одним из наиболее распространённых на интернет-форумах и порталах, посвящённых строительной тематике. Пластиковые трубы стремительно замещают технически устаревшие изделия из металла. Кроме того полипропилен, в отличие от железа, более удобен в плане монтажа, поэтому большинство людей предпочитает самостоятельно устанавливать в квартире отопление и водопровод, не прибегая к услугам профессионалов. Изгиб полипропиленовых изделий в домашних условиях, не вызывает у профессионалов особых хлопот. А вот новичкам приходится мучиться вопросом: «Можно ли вообще это делать»? Давайте разбираться вместе.

Зачем делать изгиб?

Сразу нужно уточнить, что производители этой продукции не рекомендуют так обращаться со своими изделиями. Объяснение вполне логичное – может сократиться срок службы трубы и могут появиться протечки. Если всё сделать правильно, то можно избежать таких последствий.

При установке водопровода или отопления разводка в квартире очень редко идёт по одной прямой. Возникают ситуации, когда надо обойти угол или подвести трубу к определённому месту. Для этого изделие придётся сгибать либо использовать фитинги или переходники. С точки зрения соблюдения правил монтажа, второй вариант предпочтительнее, зато первый намного проще. В домашних условиях сделать изгиб на полипропиленовой трубе можно различными способами. Рассмотрим каждый из них более подробно.

Используем строительный фен

Впрочем, если строительного фена под рукой не окажется, можно воспользоваться газовой горелкой. Кроме того понадобится любой предмет из твёрдого материала, имеющий необходимый для сгиба угол. Это будет шаблон. Необходимо уточнить, что поверхность шаблона должна быть идеально ровной. Это поможет избежать вмятин и трещин на поверхности трубы.

Дальнейший процесс выполнения изгиба в домашних условиях выглядит следующим образом:

• Изделие равномерно нагревается по всей поверхности сгиба. Не переусердствуйте при выполнении этой процедуры и не подносите пластик слишком близко к огню. Этот материал отлично горит! Поэтому соблюдайте меры предосторожности!
• Когда поверхность становится пластичной, трубу прижимают к шаблону и изгибают под нужным углом.
• Рекомендуется удерживать изделие до полного отвердевания поверхности.
• Когда нагретый участок затвердеет, можно приступать к дальнейшему монтажу.

Как согнуть полипропиленовую тубу при помощи формовочной машины

Это более сложный способ выполнить нужный изгиб. Для этого вам понадобится лист ДВП, наждачная бумага, силикон и формовочная машинка. Для начала из ДВП делают специальную оправу. Все острые углы, зазубрины и заусенцы обрабатываются наждачкой. Из силикона на формовочной машине изготавливается необходимая вам форма изгиба. Диаметр формы должен быть чуть больше самой трубы.

Форма крепится на оправе и помещается в формовочную машину (сама труба находится в форме) для нагревания. Когда материал размягчится, изделие аккуратно ляжет на приготовленную оправу. После остывания изделие извлекают из силиконовой формы и используют по прямому назначению.

Выполняем сгиб при помощи пружины

Сделать изгиб на пластиковой трубе в домашних условиях можно при помощи специальной пружины. Такие пружины  бывают для внутреннего и наружного диаметра. Лучше использовать наружные пружины, это значительно упростит процесс. Выглядит процедура следующим образом. Пружина надевается на место сгиба, поверхность трубы нагревается при помощи строительного фена. Когда материал станет податливым, пластик сгибается под нужным углом. После полного остывания пружина удаляется. Для этого её вращают по часовой стрелке.

Холодный способ

Можно согнуть трубу из полипропилена не прибегая к термическому воздействию. Это также можно сделать в домашних условиях. Пластик довольно мягкий материал, поэтому его можно согнуть, просто приложив необходимое усилие. Несмотря на кажущуюся простоту процесса, такой способ довольно сложен. Во-первых, чтобы согнуть изделие диаметром даже в полдюйма, придётся приложить значительное усилие. Во-вторых, необходимо точно рассчитать угол изгиба, иначе поверхность может лопнуть. Рекомендуемый угол изгиба не должен превышать диаметр трубы больше чем в 8 раз.

Как видите, при соблюдении мер предосторожности и точно следуя инструкциям, согнуть пластиковую трубу в домашних условиях можно без особых проблем. Главное, не спешить и подходить к процессу внимательно. Ведь от качества изгиба будет зависеть срок службы трубы.
