Технология и основные этапы укладки тротуарной плитки на песок. Вариант 1: на песчаной основе

Технология и основные этапы укладки тротуарной плитки на песок. Вариант 1: на песчаной основе

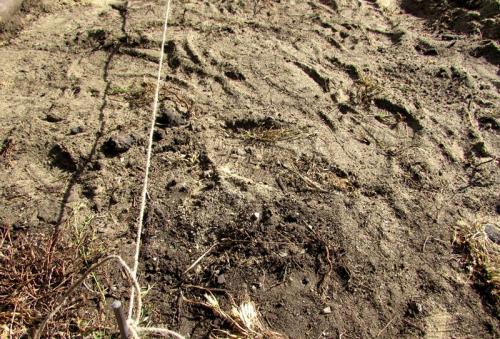

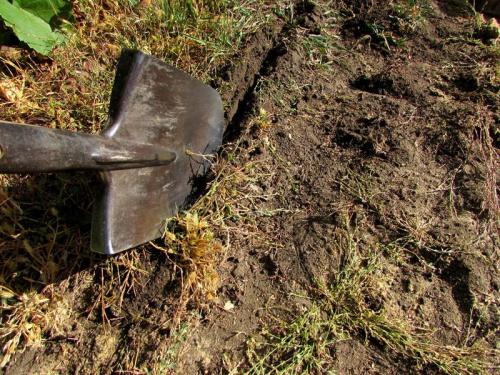

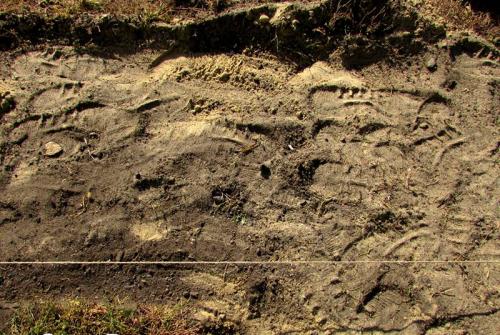

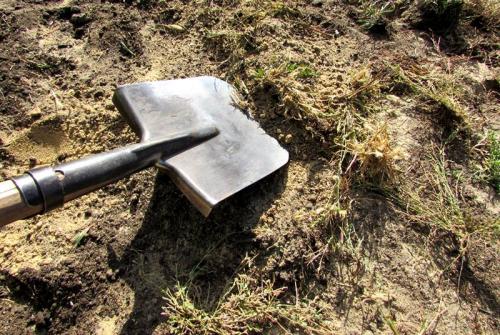

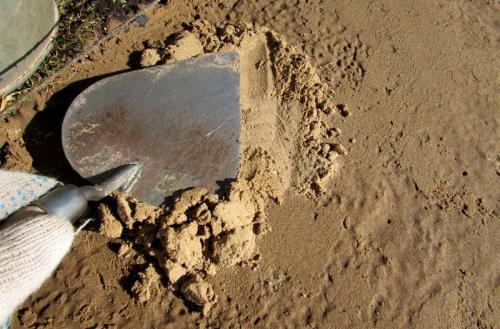

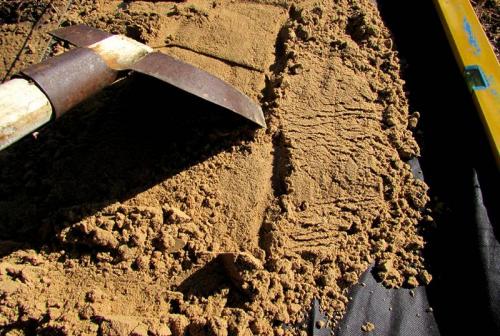

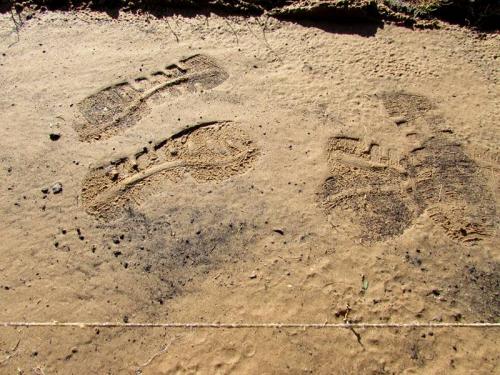

В углубление котлована засыпается песчаная смесь. Высота слоя около десяти сантиметров. Лучше использовать крупный речной песок. Следует разровнять насыпь граблями и тщательно полить водой из шланга с распылителей. На каждый квадратный метр необходимо вылить минимум десять литров воды. После полива следует еще раз утрамбовать всю площадку при помощи электрического или ручного трамбовщика.

Трамбовщик можно изготовить самостоятельно из листа железа или фанеры, трубы и двух ручек

Важно! Бордюры на площадке устанавливаются и фиксируются цементным раствором за сутки до мощения.

Укладка начинается с краю площадки. Продвигаться вперед следует по уже уложенной плитке. Лучше делать это на коленках, в противном случае вы рискуете случайно сдвинуть ногой уже установленный элемент. Между фрагментами мощения нужно оставить зазор примерно в три миллиметра.

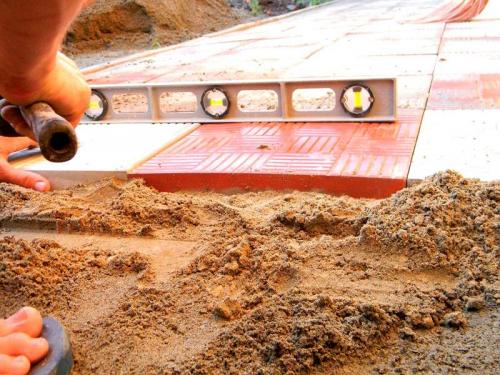

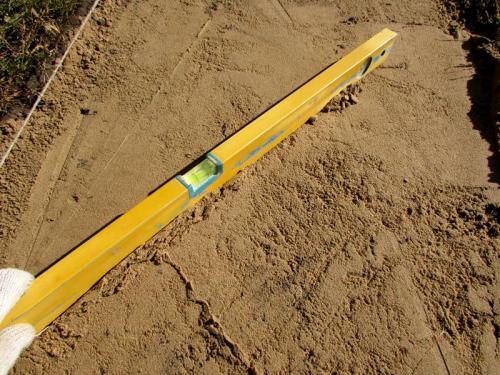

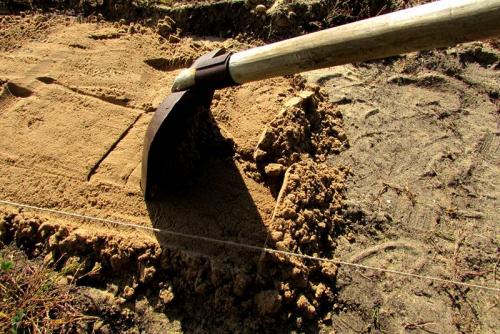

Если в процессе выявляются неровности основания, подсыпается песок

Совет! Если требуется вставлять разрезанные фрагменты плитки, это делается после основного мощения.

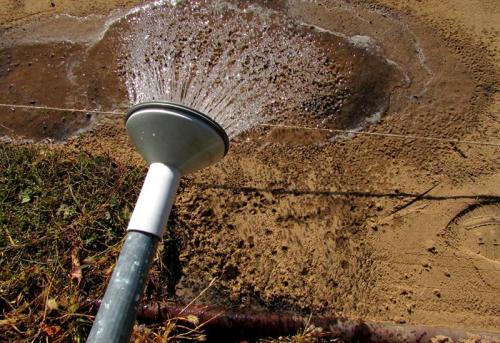

Когда площадка готова, сверху засыпается мелкий песок. Нужно взять щетку на длинной ручке или веник и размести смесь так, чтобы она заполнила швы между плитками. Излишки сметаются. Уже спустя сутки дорожка пригодна для использования.

Технология укладки тротуарной плитки гост. Гост мощение тротуарной плиткой

Новый гост на тротуарную плитку. Что изменилось?

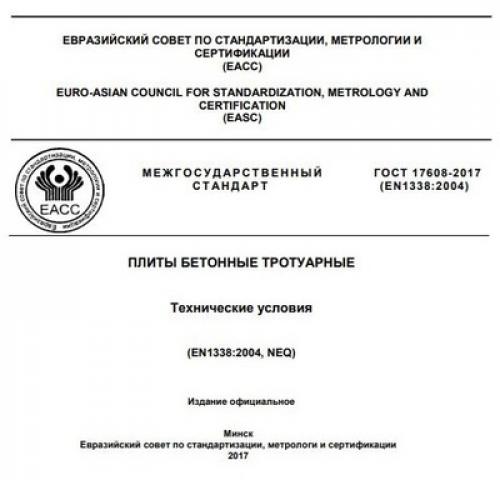

С 1 марта 2018 г. после длительных обсуждений и согласований введен в действие в качестве межгосударственного стандарта ГОСТ 17608-2017 «Плиты бетонные тротуарные», взамен предыдущему ГОСТ 17608-91.

Стандарт разработан НИИЖБ им. А.А. Гвоздева ( АО «НИЦ «Строительство») и Ассоциацией «Производителей мелкоштучных бетонных изделий», в которую входят такие компании, как Braer, Выбор С, Каменный Век, Steingot.

Эксперты «Мегаполис Про» проанализировали новый ГОСТ 17608-2017 и выделили основные новшества и важные моменты.

1. Бетонные плиты стали подразделять на группы эксплуатации в зависимости от нагрузок и воздействий:

Группа А – Тротуары улиц местного значения, пешеходные и садово-парковые дорожки, газоны, придомовые территории частных строений (без заезда легкового и грузового автотранспорта), эксплуатируемые кровли зданий и сооружений.

Группа Б – Тротуары магистральных улиц, пешеходные площади и посадочные площадки общественного транспорта, велосипедные дорожки.

Группа В – Дороги с малоинтенсивным движением (внутриквартальные проезды) и площади, территории стоянок легкого автотранспорта, территории АЗС.

Группа Г — Зоны высокой нагрузки (территории для стоянок грузового автотранспорта, порты и доки).

2. Для плит группы Б и выше, с целью обеспечения физико-механических характеристик, при приготовлении бетонных смесей обязательно применение щебня по ГОСТ 8267.

3. Минимальная допускаемая толщина изделий – 40 мм.

Нормы по укладке тротуарной плитки СНИП

Нормы по укладке тротуарной плитки СНИП

СНИП и ГОСТ укладки тротуарной плитки

Технология работ по укладке тротуарной плитки прописана ГОСТ 17608-91.

Подготовительный этап работ по укладке тротуарной плитки начинается с оформления необходимой документации:

• схемы производства работ;
• калькуляции объема работ;
• технологических карт;
• калькуляции затрат труда и средств механизации.

Технология процесса

При возведении сборных тротуаров следует руководствоваться ГОСТ 17608-91, СНиП Ш-8-76, СНиП Ш-10-75, инструкциями ВСН-50-79/ВСН-26-76, а также ТУ 400-1-190-79.

Схема устройства сборных тротуаров содержит ряд элементов:

• подстилающий слой (песок);
• основание (песок, ЦПС – цементно-песчаная смесь, бетон, щебень);
• покрытие из плит.

Непосредственно перед началом укладки тротуара выполняются следующие виды работ:

• геодезическая разбивка;
• планировка земляного полотна;
• подвоз в рабочую зону материалов, а также техники, приспособлений и инструмента.
• проверка исходного качества материала покрытия – тротуарной плитки на соответствие ГОСТ 17608 91.

Работа производится с соблюдением такой последовательности:

• отрываются земляные ящики под бортовой камень (поребрик);
• устанавливается по периметру участка бортовой камень;

ГОСТ, касающийся укладки тротуарной плитки предусматривает, что при сопряжении с дорогой бортовой камень должен быть устанавлен при монтаже дорожного покрытия. Ручная установка бортового камня производится с использованием спецзахватов.

Как положить тротуарную плитку 30 н. Укладываем тротуарную плитку под автомобиль – легко и просто

Приветствую друзья и сегодня в свете утренней статьи, я бы хотел поговорить о том, как легко и просто можно уложить тротуарную плитку под автомобиль, даже если вы беретесь за это дело впервые и у вас нет ни какого опыта.

Перед тем, как начинать работу по укладке плитки под автомобиль, следует обратить внимание на следующие требования, которые увеличат срок службы вашей плитки:

1. Ваше покрытие должно быть прочным и не подвижным, без свободных швов.

2. Не допускается наличие пустот между слоями

3. Обязательно нужно сделать дренажный слой, чтобы в дальнейшем вода не могла разрушить вашу работу

4. Использование плитки повышенной морозостойкости и прочности

5. Установка бордюрного ограждения из камня.

Выбираем материал. Если ваш автомобиль весит до 1 т., то можно использовать и обыкновенную клинкерную тротуарную плитку. Если превышает 1 т., то лучше использовать вибропрессованную тротуарную плитку. При этом толщина плитки должна быть не менее 60 мм.

Маленький лайфхак, как проверить плитку на истираемость. Берем 2 одинаковые плитки и трете их лицевой стороной друг об друга. Если плитки остались без изменений – значит это хорошая плитка. Если нет, то лучше не брать такую плитку.

Помимо самой плитки, нам понадобится:

1). Песок, лучше всего речной, для нашей подушки

2). Щебень для дренажного слоя с фракцией 20-40 мм

3). Гравий для дальнейшего перекрытия дренажного слоя, с фракцией не больше 25 мм.

4). Изоляционный геотекстиль с односторонним пропуском влаги.

5) Цемент марки М300-М500 для изготовления бетона или создания цементно-песчано смеси.

Также стоит определиться будете ли вы покупать бордюрный камень или изготавливать его самостоятельно.

Обычно для ширины дороги берут 2,2 м. минимум, можно и чуть больше. После этого забиваем колышки и натягиваем шнурку, тем самым обозначаем для себя будущие границы нашей дорожки. Далее углубляемся на 30-35 см. в грунт.

Затем дно нашей траншеи засыпаем песком на 2-3 см и как следует трамбуем, можно проливать водой, можно использовать технику, я имею в виду вибротромбовочную плиту. После слоя утрамбованного песка, расстилаем геотекстиль, причем так, чтобы соседние полотна перекрывали друга друга на 8-10 см. а боковины были завернуты вверх на 20-25 см.

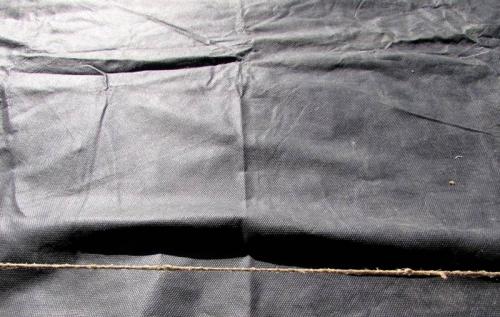

Почему использование геотекстиля так важно, спросите вы? Да потому, что именно этот слой не даст в будущем сорнякам прорасти через вашу плитку а значит внешний вид не пострадает долгое время и плитка разрушится не так быстро, как без него.

Далее засыпаем наш дренажный слой. Предварительно установив бордюрный камень. Высоту подбираем исходя из собственных предпочтений и особенностей участка.

Теперь на текстильное покрытие засыпаем слой щебня, 12-15 см. и трамбуем. После щебня, засыпаем смесь гравия и песка, в соотношении 2:1 (2 части гравия к 1 части песка). Затем вновь накрываем слоем геотекстиля.

После нашего так дренажного слоя, засыпается песчаная подушка 5-7 см. толщиной. И вновь как следует её трамбуем. А поверх песчаной подушки готовим песчано-цементную смесь. В отношении 1:4. Здесь уже нужен слой побольше 6-7 см. Трамбуем также и этот слой.

И наконец после подготовки и трамбовки всех слоев, можно приступать к укладыванию плитки. Очень важный момент, крайне желательно, чтобы за время укладки верхнего слоя из плитки, не выпали осадки. Ведь поверхность для укладки плитки должна быть сухой.

Крайний ряд плитки, следует выровнять по бордюру. И уложить далее 1 ряд поперек проезда. Все стоит делать по натянутой шнурке, чтобы линия оставалась прямой а не кривилась. Укладывают плитку обычно «от себя», чтобы вы всегда были на уже проложенной вами плитке. Так вы не испортите подготовленное основание и плюс не собьетесь с пути. Рекомендую регулярно проверять уровень, чтобы потом в конце работ у вас было все ровно.

Укладка тротуарной плитки слои. Что подразумевает технология укладки тротуарной плитки по ГОСТу

Если речь идет о технологии укладки тротуарной плитки своими руками и для себя, то составлять нормативную документацию и согласовывать ее в контролирующих органах, конечно, не потребуется. Но в случае промышленных объемов, в рамках дорожного и городского строительства методика мощения тротуарной плиткой регламентируется в соответствии с ГОСТом 17608-91.

В первую очередь необходимо разработать проектно-сметную документацию: схемы и технологические карты производимых работ, скалькулировать объемы материалов, трудовые ресурсы, время работы механизмов и транспорта, а на их основе рассчитать общие нормативные затраты на строительство согласно смете.

До укладки покрытия на облагораживаемой территории, в соответствии с технологией, должны быть проведены следующие обязательные процедуры: планировка и геодезическая разбивка поверхности, контроль качества тротуарной плитки по ГОСТу 17608-91, обеспечение доступности строительных материалов, инструмента, оборудования и необходимой строительной техники на участке работ.

ГОСТом 17608-91, СНиП Ш-8-76 и Ш-10-75, инструкциями ВСН-50-79 и ВСН-26-76, а также ТУ 400-1-190-79 устанавливаются и подробно регламентируются все операции в рамках методики укладки тротуарной плитки при обустройстве тротуаров, сопряженных с проезжей частью.

Порядок выполнения работ:

Формирование углублений в грунте для размещения бордюров.

Установка поребрика по всему периметру будущей тротуарной площади.

Засыпка и разравнивание основания под укладку плитки (это может быть щебень или иные сыпучие материалы в несколько слоев, а также бетон) для водоотлива и распределения нагрузки на поверхность.

Создание подстилающего слоя (подушки), как правило, из песка, чтобы выровнять площадку.

Мощение самой тротуарной плиткой.

Наполнение швов между брусчаткой.

В соответствии с технологией, укладка тротуарной плитки вдоль дорожного полотна производится уже после полного обустройства покрытия дороги и бордюрных камней вдоль нее. Если бордюр устанавливается без использования спецтехники, то рабочие должны быть снабжены специальными захватами.

Стройматериалы для обустройства подушки и подстилающего слоя при выгрузке из транспорта необходимо равномерно распределить по всей поверхности, где будет произведена укладка тротуарной плитки, после чего тщательно разровнять и уплотнить их. Последнее рекомендуется делать с помощью спецтехники или ручного инструмента: самоходных и ручных катков, трамбующих виброплит, малогабаритных ручных трамбовок.

Технологией укладки данного вида покрытия предусматривается возможность ручного мощения элементами тротуарной плитки, если длина любой из сторон не превышает 60 сантиметров. Мощение производится поперек будущей дорожки, ряд за рядом. Если границы укладки не обозначены бордюрными камнями, то их следует отметить, вбив клинья по углам облагораживаемой территории и натянув по периметру веревку. В соответствии с ней производят подгонку граней крайних элементов покрытия.

ГОСТом, описывающим технологию укладки бетонной тротуарной плитки и плитки из других материалов заводского или самостоятельного изготовления, установлен допустимый зазор между отдельными соседними элементами шириной в 0,5-0,8 сантиметра. Чтобы не допустить отклонений, можно использовать специальные маячки или распорки. После укладки тротуарной брусчатки промежутки необходимо наполнить смесью из песка и цемента в пропорции один к трем.

Вертикальное выравнивание отдельных плиток при мощении относительно общего уровня покрытия производится киянкой или иным деревянным ударным инструментом, исключающим повреждение материала. Выступы или углубления каждого элемента должны быть в пределах двух миллиметров от уровня полотна.

Подготовительные земельные работы, мощение и трамбовку подушки и подстилающего слоя нужно, в соответствии с технологией, осуществлять при плюсовых температурах. То же самое относится к методике укладки тротуарной плитки на бетонное основание: для его правильного схватывания необходимо обеспечить температуру выше нуля и исключить попадание влаги, накрыв поверхность водонепроницаемым материалом.

Сам процесс мощения и наполнения межплиточных швов не должны происходить во время выпадения осадков или при сверхнизких отрицательных температурах (ниже 15 градусов мороза).

Почему плитку кладут на песок. Можно ли укладывать тротуарную плитку на песок

Можно ли укладывать тротуарную плитку на песок

Правильно подготовленная основа для укладки тротуарной плитки является залогом надежной и долговечной отделки. Именно из-за ошибок при подготовке основы и возникают в дальнейшем различные проблемы при эксплуатации брусчатки.

Основу под плитку делают с помощью песка, гранитного отсева, мелкого камня и т. д. Особого внимания заслуживает подушка из песка, которая требует более тщательно подготовки. Использовать один песок для укладки тротуарной плитки нельзя, и вот почему.

Почему не стоит класть плитку на один песок, что с ней будет через время

Для укладки тротуарной плитки одного лишь песка в качестве основы будет недостаточно. При сильном ливне, грунт может просесть, а плитка просто лопнуть.

Поэтому песок необходимо обязательно смешивать с цементом в определённых пропорциях. Кроме того, многие добавляют в основу порошковый гербицид, который не позволяет растениям укорениться под тротуарной плиткой.

Но еще лучше использовать для укладки плитки гранитный отсев. Смешанный с цементом он становится монолитной площадкой, в результате чего тротуарная плитка держится намного прочнее.

Как правильно подготовить основу под укладку плитки

В первую очередь нужно расчистить территорию и произвести всю необходимую разметку. Для этого измеряется уровень уклона территории, производится разравнивание участка.

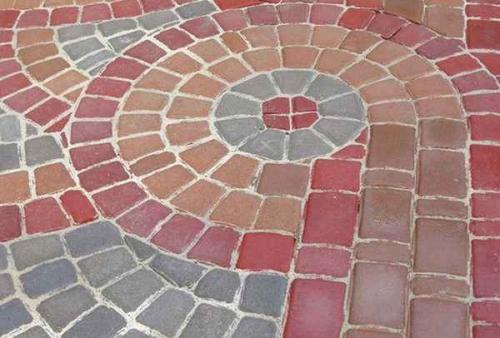

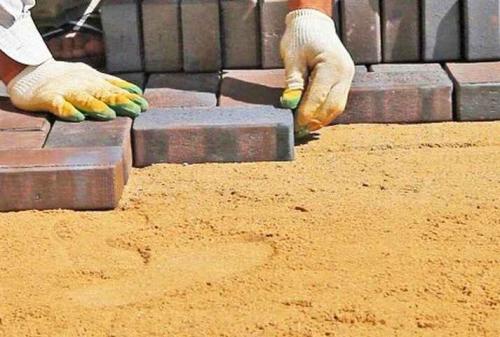

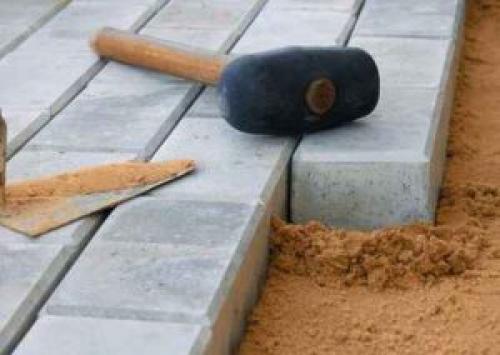

После подготовительных работ, можно приступать к укладке тротуарной плитки. Сначала готовится раствор из песка или гранитного отсева. Затем при помощи раствора делается основание под укладку тротуарной плитки.

Как было сказано выше, в качестве основания под плитку недостаточно использовать один лишь песок. Его, как и гранитный отсев необходимо смешивать с цементом, в пропорциях 6 к 1. На шесть частей песка нужно добавить одну часть цемента.

Очень важно чтобы песок был немного влажный. Если он сухой, то его нужно немного увлажнить водой. После этого песок, смешанный с цементом, выкладывается на участок, где и происходит его утрамбовывание.

При трамбовке и выравнивании основания под плитку по бокам территории необходимо уложить металлические трубы. В данном случае они будут играть роль уровня и ограничителя. Натянув верёвку между трубами, таким образом можно будет увидеть, насколько ровным получилось основание под укладку тротуарной плитки.

Ошибки при укладке тротуарной плитки

Прежде чем положить плитку осмотрите её на предмет дефектов. На плитке не должно быть трещин и сколов. Цвет не должен отличаться от других плиток из одной партии.

При подготовке основания под плитку не стоит забывать о том, что обязательно должны быть поперечные и продольные уклоны. В противном случае плитка будет всегда находиться в водонасыщенном состоянии, что негативно скажется на её эксплуатации.

Всегда заранее нужно предусматривать варианты раскладки тротуарной плитки, что позволит избежать резки материала и минимизировать расходы. Бордюры устанавливаются только после того, как чётко определены формы и размеры тротуарной плитки.

Технология укладки тротуарной плитки на грунт. Инструменты и материалы для работы

Перед началом проведения работ необходимо подготовить все для этого необходимое — рабочий инвентарь и материалы.

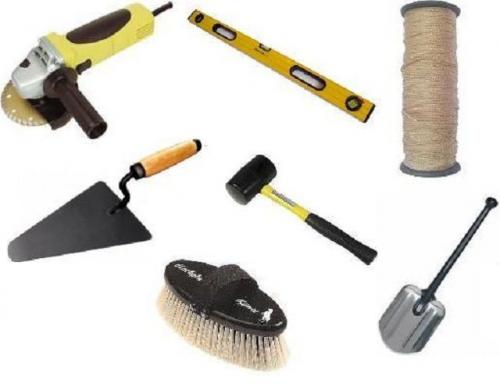

Инструменты, необходимые для укладки тротуарной плитки

• Из инструментов будут необходимы:

— Лопаты — штыковая и совковая для выемки грунта.

— Грабли для разравнивания сыпучих строительных материалов.

— Деревянные колья или штыри из отрезков арматуры, а также бечевка (шнур) для разметки территории.

— Резиновый молоток для выравнивания плитки и бордюров.

— Строительный уровень и рулетка.

— Щетка или веник для распределения песка поверх уложенной плитки.

— Трамбовка ручная или механическая, в зависимости от размеров облагораживаемой площади.

— Длинная ровная труба или направляющие для разравнивания песка, если плитка будет укладываться без цементно-песчаной смеси.

— Шлифмашинка с диском для резки камня. Без нее не обойтись тех случаях , если придется резать тротуарные блоки.

а) Саму тротуарную плитку. Она может быть изготовлена по разным технологиям и из различных материалов. Соответственно, несколько отличаются и ее характеристики. Некоторые основные свойства разных видов тротуарной плитки – в прилагаемой таблице:

Эксплуатационные качества	Полимерная плитка	Бетонная вибролитая	Бетонная вибропрессованная
Средняя плотность в кг/ м³	1650-1800	2320-2400	2200-2400
Водопоглощение массы	0.15	4-4,5	5,5-6,5
Прочность при сжатии, МПа	17-18	40-50	40
Прочность при сгибе, МПа	17-25	6-7	5-5,5
Морозоустойчивость, циклы	Более 500	300-400	200-300
Истираемость, г/кв. см	0,05-0,1	0,3-0,4	0,5-0,7

Кроме этого, при покупке тротуарной плитки необходимо учитывать и другие моменты, которые важны для надежности и эстетичности будущих дорожек и площадок. Например, для участка, который не будет испытывать больших нагрузок, вполне подойдет , имеющая толщину до 60 мм. Если же предполагается, что на замащиваемую территорию будет заезжать машина, то необходимо выбирать брусчатку, имеющую толщину 60 и более миллиметров.

Одновременно, конечно, хозяева должны определиться с конфигурацией плитки, ее расцветкой и т.п . Разные типы и оттенки блоков позволяют выкладывать мозаичные рисунки, поэтому, если есть желание не ограничиваться простым «серым» мощением, то следует продумать заранее узор и, соответственно, количество плиток той или иной расцветки и формы. Возможно, что в этом поможет таблица с некоторыми популярными моделями тротуарной плитки, приведенная ниже:

Плитка в кладке	Наименование изделия	Габаритные размеры в мм	Масса в кг	Кол-во шт. в 1 м²	Вид отдельной плитки
		L	B	H
	3.Ф.6 «Волна»	240	120	60	3.6	40
	3.Ф.8 «Волна»	240	120	80	4.66	40
	1.П.4 «Прямоугольник»	197	97	40	1.9	50
	1.П.6 «Прямоугольник»	197	97	40	1.9	50
	1.П.8 «Прямоугольник»	197	97	40	1.9	50
	1.К.6 «Квадрат»	197	197	60	5.43	25
	1.К.6 «Уголок»	197	197/97	60	4.05	34

На что еще нужно обратить особое внимание, выбирая плитку, кроме указанных выше характеристик? Существуют критерии оценки тротуарных блоков, проверенные практически:

— Качество плитки можно определить, не заглядывая в характеристики, ударив один блок о другой – если послышится глухой звук, то в смесь для изготовления брусчатки добавлено слишком много воды . Если же звук при ударе получится звенящим, то плитка изготовлена согласно технологи и и и меет высокое качество.

— Если приглянулась брусчатка, имеющая очень яркий цвет, но ее стоимость достаточно низкая, то, скорее всего, применены красящие пигменты низкого качества, которые, во-первых , нестойкие сами по себе, а во-вторых —   значительно снижают прочностные качества плитки.

Очень важно покупать плитку из одной партии изготовления, потому что в иначе блоки могут отличаться не только по размеру и цвету, но и по составу смеси, из которой их изготовили.

Как и все строительные материалы, тротуарную плитку нужно приобретать с «резервом», из расчета на 15% больше, чем площадь предполагаемого мощения. Запасные блоки будут необходимы при случайном бое, обнаружении брака, порчи и неизбежных отходах во время резки.

б ) Бордюры для ограждения мощеной площадки.

в) Геотекстиль, размер которого должен превышать площадь кладки на 200 ÷ 250 мм с каждой стороны, для того, чтобы он находил на стенки углублений для укладки слоев .

д) Баллончик с краской яркого цвета. Им удобно делать предварительную разметку, не прилагая усилий. Краску можно заменить известью, которую рассыпают, обозначая края будущей дорожки или площадки.

е) Арматурную решетку для бетонирования площадки. Она нужна далеко не всегда — потребуется лишь в том случае, если основу под кладкунеобходимо будет упрочнить.

Подготови в в се необходимое, можно переходить к разметочным работам на участке.

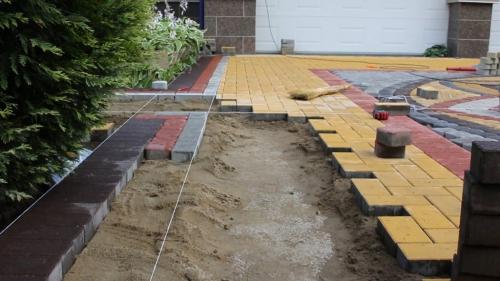

Укладка плитки на песок без цемента. Как обойтись без цементной смеси при укладке тротуарной плитки

На чтение 2 мин

Что самое дорогое в строительных и отделочных работах? Это, конечно же, цемент. Часто его требуется очень много, и на него уходит, пожалуй, большая часть расходов. Это касается и формирования дорожек из тротуарной плитки. Однако в этом случае есть возможность полностью отказаться от использования цементной смеси. Многие успешно используют укладку тротуарной плитки на обычную песчаную подушку.

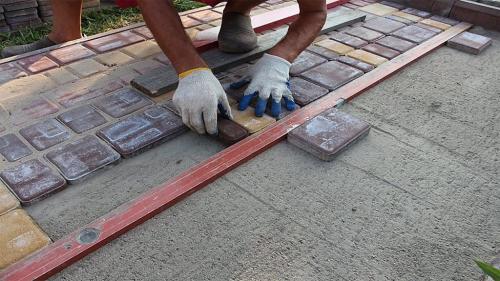

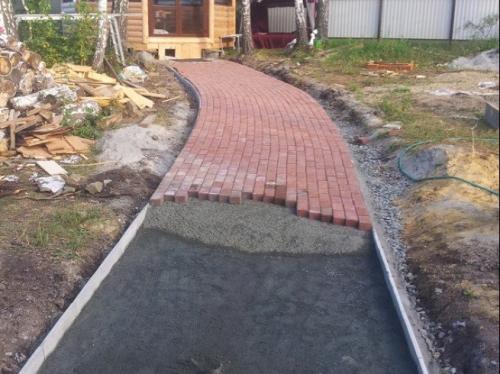

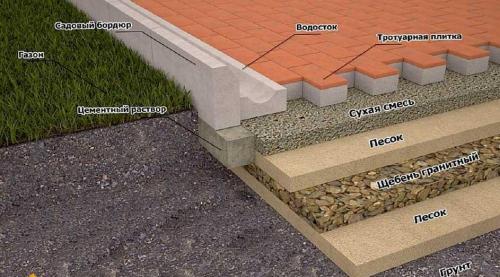

Чтобы обеспечить такую укладку, вначале на поверхность укладывают слой щебня. А на него уже насыпают песчаную подушку, которая должна идти достаточно высоким слоем – вся конструкция (вместе со щебнем) должна возвышаться над поверхностью на полметра.

Почему нельзя укладывать плитку сразу на поверхность, даже если она кажется идеально ровной? Глина имеет свойство «вспучиваться» при попадании на неё влаги. А она обязательно будет проникать под плитку во время дождя и снега. И тогда укладка попросту разрушится. Щебень и песок предохраняют укладку от этой напасти.

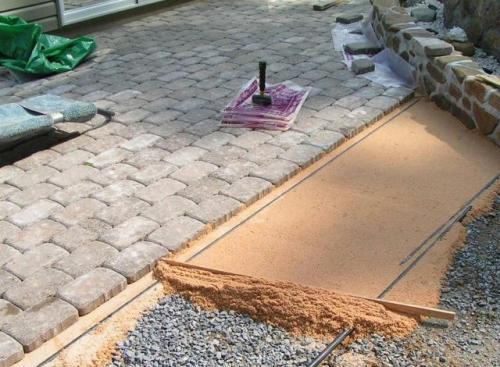

При укладке тротуарной плитки на песок используют виброплиту – специальное устройство, которое позволяет утрамбовывать плитку.

Ещё одно достоинство чистого песка под плиткой – это возможность быстро и легко ремонтировать укладку. Одна плитка без особого труда вынимается из своего места и так же легко опускается обратно.

Песок – материал относительно дешёвый, и его приобретение широко доступно. К тому же сама тротуарная плитка имеет куда более высокую стоимость, и использование чистого песка позволяет компенсировать большие затраты на неё.

Некоторые источники советуют вместо обычной песчаной подушки использовать так называемую гарцовочную смесь. В этом случае песок смешивается с небольшим количеством цемента. Сторонники этой технологии утверждают, что смесь цемента и песка способна превращаться в нечто похожее на бетон, когда с первыми дождями под укладку проникнет вода. Такая корка, по их мнению, обеспечивает дополнительную защиту от проникновения влаги в глину. Однако сторонники этого метода не учитывают, что сухая гарцовка ни при каком количестве воды не превратится в раствор или бетон, ведь для этого необходимо тщательное перемешивание (как правило – в бетономешалке). Есть и другое соображение: сухая гарцовка способна со временем повредить тротуарную плитку, что произойдёт под воздействием влаги. Причина тому заключается в сходном составе гарцовки и тротуарной плитки: плитка тоже изготовлена из смеси песка и цемента, но по другой технологии. При контакте похожих, но разнородных материалов и возникают проблемы.
