Трехходовой кран для воды. Принцип работы и устройство трехходового крана для систем отопления

Трехходовой кран для воды. Принцип работы и устройство трехходового крана для систем отопления

В основе конструкции трехходового крана лежит обычный Т-образный тройник. Два входящих патрубка (на схеме справа и сверху) служат для подачи холодной и горячей воды. Выходящий патрубок (на схеме слева) отводит смешанный поток. В центральной камере на оси вращается регулирующий сектор, частично перекрывающий входящие патрубки. На рисунке видно, как работает секторный трехходовый кран

Рисунок 2. Принцип работы секторного клапана

Перекрытие может составлять от 0 до 100%. Особенность конструкции в том, что чем больше открывается просвет для одного из входящих патрубков, тем меньше становится просвет для другого. Если сектор стоит в среднем положении, пропускается по 50 % каждого потока. Смещая сектор, например, к верхнему патрубку, можно получать пропорции холодная/горячая:

• 45/55%;
• 40/60%;
• 20/80%.

И так далее до полного перекрытия холодной воды (0/100%), в этом случае в выходной патрубок будет поступать только горячая вода

Управление клапаном может осуществляться вручную и помощью биметаллического термостатического устройства.

Рисунок 3. Схема работы клапана с термостатическим управлением.

*

Такую функцию можно выполнить и с помощью двух двухходовых кранов и обычного тройника, используемых совместно. Именно так происходит в двухвентильных смесителях. Чтобы обеспечить постоянный напор и точно управлять пропорцией смешения горячего и холодного потока, следует обеспечить открывание двух кранов в противофазе (один открывается- другой пропорционально закрывается), например, насадив их на единую ось.

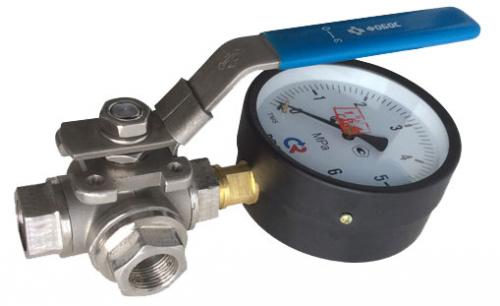

Трёхходовой кран для манометра . Функции трехходового крана под прибор для измерения давления (манометра)

сновное назначение манометра — фиксировать давление в трубопроводе. Трехходовой кран при этом выступает как соединительный элемент и служит для выполнения сразу трех основных функций: продувки, проверки прибора и полного отключения измерительного устройства.

Как работает кран?

В зависимости от положения рукоятки запорного механизма контролируется работа измерительного прибора. Поскольку конструкция содержит сливное отверстие в корпусе, и конусовидную пробку, которая имеет проход Т-образной формы, поворот рукоятки в рабочий режим направляет поток транспортируемой среды к манометру для контроля давления, перевод крана в положение «закрыто» позволяет перенаправить поток в трубе отключив измерительный прибор, либо переходит в режим закрытой магистрали, когда давление в устройстве обнуляется, что позволяет избежать залипания стрелки и сводит к минимуму возможность отказа прибора.

Таким образом, всего четыре функциональных положения:

• Кран соединяет прибор с рабочим пространством для замера уровня давления.
• Манометр изолирован от транспортируемой среды и сопряжен с атмосферой (уровень давления — нулевой).
• Прибор отключен, а рабочая среда выходит на воздух — осуществляется процесс продувки сифона.
• Собственно присоединение контрольного измерительного прибора (манометра).

То, как ведет себя стрелка, когда рукоятка оказывается в положении «закрыто» или наоборот, переходит в рабочее состояние, показывает исправность крана: если стрелка при отключении манометра опускается стремительно и плавно в нулевое положение, а при подключении прибора также без промедления и резких скачков занимает прежнее положение, то кран работает нормально.

Медленное движение стрелки в обоих направлениях указывает на то, что кран засорился.

Чтобы продуть кран, и существует положение сброса.

Это важно! Если опускание при отключении быстрое, но до нулевого значения стрелка прибора так и не доходит, это говорит о том, что пружина в манометре ослабла.

Запорное устройство в обязательном порядке устанавливается в трубопроводах на производственных предприятиях, где контроль за уровнем давления — необходимое условие согласно строительным нормам и правилам.

В частном домостроении и многоквартирных домах вместо трехходового вентиля используют обычный проходной муфтовый кран.

Достоинства устройства

Кран для манометра — надежная конструкция, которая прекрасно справляется с задачей, на нее возложенной, поскольку отличается простотой и надежностью. Кран легко монтируется, для подключения не требуется каких-либо особых усилий и пристального контроля после монтажа — это удобное в эксплуатации и обслуживании устройство, в нем отсутствуют места, где может застаиваться жидкость, а уровень сопротивления движущейся жидкости очень низкий. Все это продлевает срок эксплуатации.

Разновидности кранов для манометров

Устройства различаются по конструктивным особенностям и способами крепления.

Пробковые натяжные

Материалом для изготовления этого типа кранов служит латунь, что делает эти устройства недостаточно прочными, при затягивании гайки пробка на конце может сломаться, при этом запорный механизм требует приложение некоторых усилий для запуска.

Этот тип устройства имеет 4 разновидности:

• Конструкция с резьбой с обеих сторон, может быть как метрическая так и трубная резьба.
• Устройство, в котором с одной стороны трубная резьба, а с другой — метрическая.

Обратите внимание! Третье отверстие крана в обоих случаях определяется как дренажное.

• Более усовершенствованная конструкция, оснащенная затвором рычажного типа или в виде бабочки.
• Устройство также имеет отверстия с двух сторон с резьбой и дополнительно — фланец для присоединения прибора измерения.

Шаровой с дренажом

Наиболее современное и популярное устройство, поскольку пользоваться им намного удобней: это легкая конструкция, оснащенная рукояткой. Кран характеризуется высокими показателями герметичности и невозможности скопления загрязнений в проточной части.

Шаровой с муфтой

Выполняется из хромированной латуни. Манометр или дренаж в этом случае подключается к муфте, поэтому этот кран не является трехходовым в прямом смысле.

Кнопочный

Отличается от всех других типов кранов наличием кнопки, с ее помощью происходит замер до тех пор, пока кнопка нажата, при отпускании, манометр автоматически отключается.

Особенности установки

Установка крана ничем не отличается от установки любых запорных устройств: они прикручиваются к трубе, с предварительной обмоткой фум-лентой для герметичности.

Обратите внимание! Лучше осуществлять присоединение вручную, чтобы не повредить резьбу излишними усилиями.

Кран под манометр — неразборное устройство, поэтому ремонт возможен лишь в том случае, если происходит протечка стыков. Для этого придется полностью демонтировать устройство, загерметизировать стыки и закрутить кран снова.

Пробковые краны можно чистить вручную от засорений или в тех случаях, когда изнашивается кольцо для уплотнения.

Трёхходовой кран для воды принцип работы. Трехходовой кран принцип работы

Устройство и принцип работы трехходового крана для отопления

Трехходовой кран (тройник) – это специальное устройство, регулирующие температуру потока воды.

Тройник применяется:

1. в системах водоснабжения горячей водой;
2. в контурах отопления;
3. в системах водопровода.

Использование такого изделия позволяет контролировать поток горячей воды, распределять ее по разным участкам (например, дом, летняя кухня, гараж) и регулировать температурный режим каждого радиатора, расположенного в любой комнате.

Преимущества трехходового крана

К положительным качествам устройства принадлежат:

1. Компактный размер.
2. Высокий уровень функциональности.
3. Простота в использовании и техобслуживании.
4. Хорошая степень герметичности затвора.
5. Длительный период использования.
6. Низкий уровень гидравлического отпора.
7. Отсутствие зон застоя.
8. Легкий монтаж.
9. Нет необходимости в ежедневном уходе.
10. Удобное и легкое переключение.

Но, несмотря на все плюсы, существует несколько минусов в его работе.

Недостатки крана с тройным ходом

К минусам относят:

1. Заклинивание вентиля из-за некорректной эксплуатации.
2. Дешевые изделия очень быстро выходят из строя.
3. Установка, как правило, происходит в отопительных системах с маленьким диаметром трубопровода.

Конструкция крана

Конструкция устройства по своей форме напоминает тройник с Т-образным направлением трубок.

Именно из-за этой особенности он называется «трехходовой кран» или как его еще именуют «тройник».

Изделие включает в себя несколько частей:

1. Герметичный корпус, выполненный из металла (чугун, бронза, сталь углеродистая или латунь).
2. Затвор с разными по форме проходными каналами.

Тройник обладает и дополнительными характеристиками:

1. Тип вмонтированного в систему затвора (конусный, цилиндрический или шаровой).
2. Принцип крепления (фланцевый, цапковый, муфтовый, вварной или штуцерно-торцовый).
3. Механика (посадка) в затворе (натяжная либо сальниковая).
4. Метод управления (ручной, привод или электроника).
5. Форма клапана-заглушки (S, T, L).
6. Укомплектованность дополнительными датчиками или устройствами.

Схема включения трехходового клапана в систему отопления

Принцип действия

Чтобы изделие работало, к нему следует одновременно подсоединить холодный и горячий потоки воды.

Сама схема монтажа представлена в виде стрелочек, обозначающих направление потоков.

Поток с горячей водой выступает как теплоноситель (подача, которая идет от котла), а холодный – обратка.

Между патрубками крана установлен вентиль, который регулирует, чтобы вода подавалась в два отверстия из трех.

В соответствии с положением установки и ее подключения подразделяют две функции:

1. смешивание потоков холодной и горячей воды;
2. разделение с одной линии на два выхода.

В зависимости от положения вентиля возможны следующие ситуации:

1. вентиль открыт наполовину – у выходящего потока средняя температура воды;
2. вентиль открыт полностью – горячий поток идет напрямую из котла и вода имеет максимальную температуру;
3. вентиль закрыт – в выходящий поток идет только холодная вода.

Важно! Тройник не перекрывает подведенные к нему потоки, а лишь перенаправляет воду с одного входа к одному из выходов. Одновременно можно перекрыть или один из выходов, или наполовину оба.

Схема отопления трехходового крана с котлом

Разновидности кранов

Классификация изделия по разным признакам:

1. В зависимости от вентиля, различают:
   • Регулирующий. Он оборудован электромеханическим устройством,открывающим нужные клапаны, и шток с ручной или автоматической регулировкой.
   • Запорный. В его комплекции есть шаровое приспособление, которое переключает поток воды. Его устанавливают на системы с низким давлением.
2. По материалу изделия:
   • Латунь – наиболее востребованный материал, из-за длительного периода эксплуатации, небольших габаритов и низкого веса.
   • Углеродистая сталь – прекрасная альтернатива латуни.
   • Чугун – используется для труб большого диаметра (от 40 мм и больше). Для частных домов он не практичен.
   • Бронза – материал с длительным периодом эксплуатации.
3. Для системы отопления используют такие виды, как:
   • С постоянным режимом гидравлики – регулируется в соответствии с качественными показателями. Он подходит потребителям с качественными теплоносителями определенного объема.
   • С переменным режимом гидравлики – регулируется согласно с требуемым количеством воды.

Трёхходовой кран принцип работы. Для чего может служить трехходовой клапан

Трехходовой клапан относится к разряду изделий сантехнической запорно-регулировочной арматуры. Как уже понятно из названия, это устройство имеет три входа, но работает, безусловно, не как обычный тройник, а по заданному алгоритму. А этот алгоритм зависит от температуры, например, перекачиваемой жидкости (водопроводной воды или теплоносителя на каком-то участке системы отопления), или даже в помещении.

По принципу работы трехходовой клапан в чем-то напоминает смеситель, но с серьезными оговорками.

Если так кому-то будет проще для понимания, то давайте вспомним, как мы регулируем температуру воды, скажем, кухонным смесителем. Открываем воду в интуитивно выбранном положении, а затем, если она кажется слишком прохладной, уменьшаем входящий холодный поток, одновременно прибавляя при этом поток горячей, и наоборот. В итоге смешанная вода вскорости приобретает ту температуру, которая требуется.

Трехходовой кран тоже может работать в режиме смесителя. Но, в отличие от рассмотренного примера, у него не существует положения, при котором входы одновременно закрыты. То есть по мере закрытия одного входа – открывается второй.

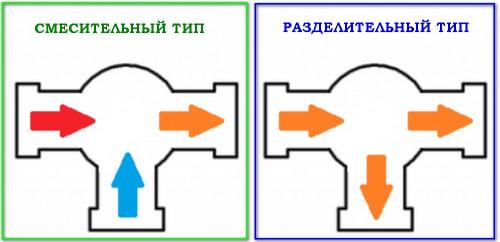

И еще один момент – существуют не только смесительные, но и разделительные трехходовые клапаны. У них – один вход и два регулируемых выхода. То есть один поток делится на два, понятное дело, без изменения температуры, но с управлением по количественным параметрам выходящих потоков.

Принципиальная разница между трёхходовыми клапанами смесительного и разделительного типа. В первом случае – смешение потоков разных температур, во втором – разделение потока на два, но с одной температурой на входе и выходах.

В системах отопления чаще применяются трехходовые клапаны смесительного типа – для получения на выходе теплоносителя строго заданной температуры. Впрочем, есть схемы, где можно найти применение и разделительному трехходовому клапану. Это будет рассмотрено в свое время.

Для чего нужен трехходовой кран между сосудом и манометром. Трехходовой кран для манометра: цели применения, варианты

Для чего нужен 3 х ходовой кран для манометра? Неизменно ли он обязан устанавливаться? В каких вариантах выполнения выпускаются эти устройства? Какие конкретно неисправности свойственны для них? Чем герметизировать резьбовые соединения при установке крана? Попытаемся ответить на эти вопросы.

Цели

Для начала узнаем, для чего по большому счету нужен трехходовой манометрический кран.

Его установка преследует следующие цели:

• Она разрешает совершить поверку измерительного прибора, подключив контрольный манометр .

Уточним: очевидно, в этом случае кран должен иметь не дренажную трубку, а полноценный отвод с резьбой либо трубным фланцем для подключения второго прибора.

• 3х-ходовой кран для манометра позволяет не только отключить прибор от магистрали, но и скинуть давление перед ним . Считается, что это значительно снижает возможность отказа (залипания стрелки).
• Наконец, он разрешает продуть отвод на манометр — скинуть через него некоторое количество рабочей среды . При продувке из отвода удаляются все накопившиеся загрязнения, талантливые оказать влияние на точность измерения давления.

Возможно ли обойтись простым проходным муфтовым вентилем? В промышленных условиях, где постоянный контроль давления нужен для соблюдения разработки производства, в подкачках и на газопроводах — нет. Неверные показания смогут обойтись через чур дорого.

В системе отопления частного дома либо в элеваторном узле многоквартирного манометры в большинстве случаев подключаются как раз к обычному контрольному вентилю. Фактически, в элеваторах манометр довольно часто устанавливается лишь на время снятия контрольных показаний: пока имеется вольный доступ в технические подвалы, неприятность воровства оборудования останется актуальной.

Варианты выполнения

Как возможно устроен трехходовой кран под манометр 1:2 дюйма? Приведем пара описаний наиболее распространенных конструкций.

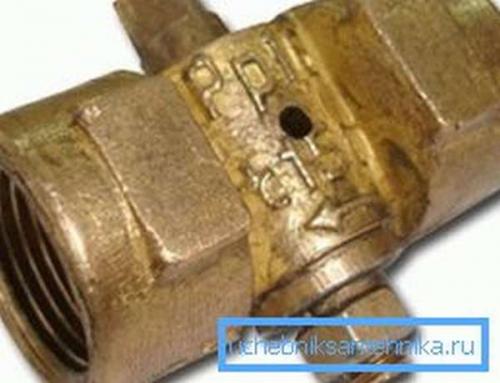

Пробковый натяжной

Пробковый трехпроходной кран с натяжной герметизацией 11б18бк выпускается в следующих комплектациях:

• Две трубные (ДУ 15) либо метрические (М20х1,5) резьбы и дренажное отверстие.

• Одна трубная и одна метрическая резьба плюс дренажное отверстие.
• То же, но с рукояткой (рычагом либо бабочкой).
• Две резьбы (ДУ 15, М20х1,5 либо их сочетание) и фланец для подключения контрольного манометра.

Вентиль предельно несложен конструктивно, но имеет несколько значительных недочётов:

1. Большое упрочнение переключения (характерное, но, для всех пробковых вентилей).
2. Постоянный риск оторвать хвостовик пробки при подтяжке гайки. Латунь — достаточно мягкий металл, и через чур большое упрочнение тут не нужно.

Принцип работы трехходового крана для манометра несложен и понятен: Т-образный вырез во вращающейся пробке при ее повороте совмещается с одним либо двумя отводами.

Соответственно, в различных положениях доступны следующие конфигурации:

• Отвод заглушен, манометр соединен с атмосферой через дренаж либо фланец.
• Давление подается на контрольный вентиль при закрытом дренаже либо фланце.
• Отвод работает на сброс при перекрытом манометре.

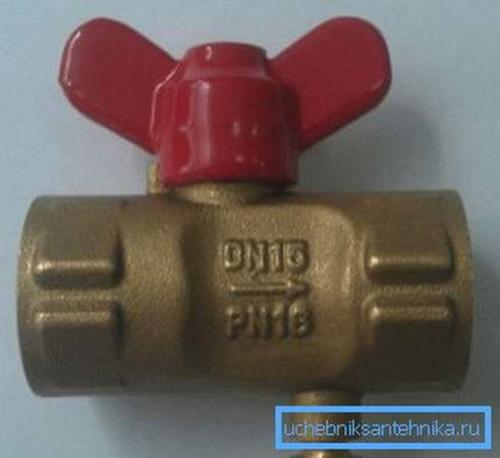

Шаровый с дренажом

В качестве примера мы рассмотрим трехходовой шаровый кран под манометр 11Б27п. Он занимателен реализацией дренажа. В сущности, перед нами обычный муфтовый вентиль с дренажным отверстием и удлинённым корпусом по одну сторону от запорного шара.

Приведем характеристики изделия.

Параметр	Значение
Большое рабочее давление	16 атмосфер
Большая рабочая температура	Для воды — 140С, для пара — 225С
Материал запорного шара и корпуса	Латунь
Материал сёдел и уплотнителя штока	Фторопласт
Дренаж	Отверстие в корпусе с винтом-заглушкой
Оптовая цена	180 рублей

Обратите внимание: в таковой реализации трехходовой шаровый кран для манометра достаточно неудобен на отоплении и горячей воде. Открученный дренажный винт обдаст вашу руку кипятком.

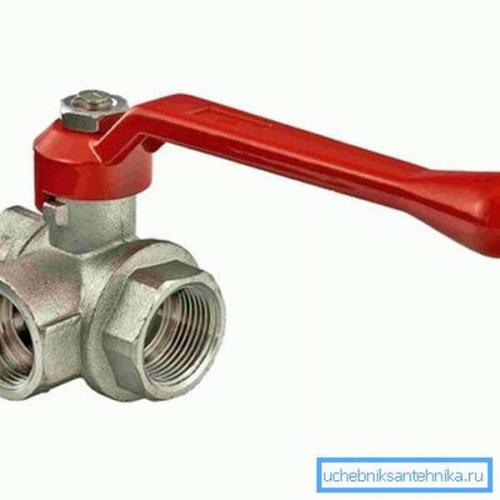

Шаровый с муфтовым отводом

В качестве крана под манометр возможно использован и простой муфтовый трехходовой вентиль. Пример для того чтобы изделия — Valtec VT361N.

Материал затворного шара и корпуса изделия — хромированная бронза, уплотнители выполнены из тефлона. Большая рабочая температура среды — +150 градусов. Примечательна заявленная производителем долговечность изделия — не меньше 20000 циклов.

Установка

Чем герметизировать резьбовые соединения кранов и манометров при их установке своими руками?

Инструкция, в неспециализированном-то, в полной мере стандартна:

1. На газовых магистралях употребляется лента ФУМ. Резьбы закручиваются от руки либо посредством инструмента, но с приложением минимального упрочнения.
