Вентиль для трубопровода. Разновидности водопроводных вентилей

Вентиль для трубопровода. Разновидности водопроводных вентилей

Выпускаются следующие виды вентилей для воды:

• клапанные;
• шаровые.

Принцип работы клапанного вентиля заключается в перекрытии воды при помощи прокладки, установленной на штоке.

Принцип работы клапанного вентиля

Основными достоинствами клапанного вентиля являются:

• наличие возможности управления потоком воды;
• возможность проведения ремонта своими руками.

К недостаткам клапанных вентилей относятся:

• недолговечность устройства. Прокладка, выполняющая роль запора, соприкасается не только с водой, но и металлическим корпусом вентиля, что приводит к увеличению естественного износа;
• сложность использования устройства. Для полного перекрытия потока необходимо сделать несколько оборотов управляющим маховиком.

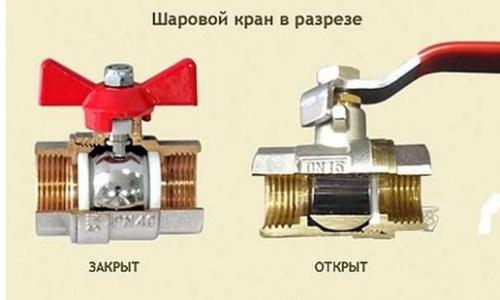

Шаровые вентиля перекрывают воду благодаря запорному механизму, изготовленному в виде шара. При повороте управляющего рычага отверстие в шаре переворачивается перпендикулярно потоку жидкости.

Принцип работы вентиля с запорным шаром

К преимуществам шаровых вентилей относятся:

• простота устройства, которая гарантирует длительный период использования;
• полная герметичность в перекрытом положении;
• простота использования. Для полного перекрытия воды необходимо повернуть ручку управления на 90º.

Недостатками шаровых кранов являются:

• невозможность ограничения потока (исключительно полное перекрытие);
• невозможность проведения текущего ремонта. Если устройство перестало выполнять свои функции, то потребуется полная замена.

Для полного перекрытия потока воды целесообразнее устанавливать шаровые вентиля. Если требуется регулировка потока воды, то лучше вмонтировать клапанный вентиль.

По конструкции водяной вентиль может быть:

• проходным. Проходной вентиль пропускает воду в определенном направлении и служит для перекрытия потока. Устанавливается исключительно на ровный участок водопровода;

Вентиль прямого прохождения воды

• прямоточным. Разновидность проходного вентиля с меньшим гидравлическим сопротивлением;

Проходной вентиль с меньшим сопротивлением

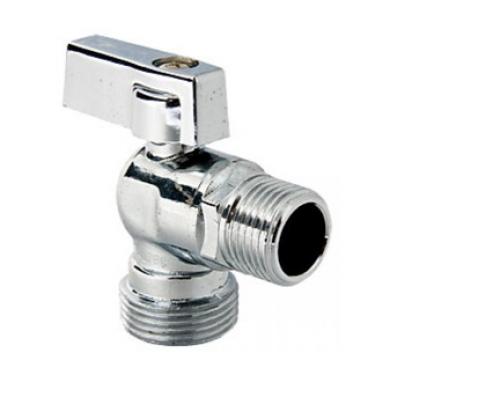

• угловым. Вентиль устанавливается на угловое соединение труб. Входящий поток перпендикулярен выходящему потоку.

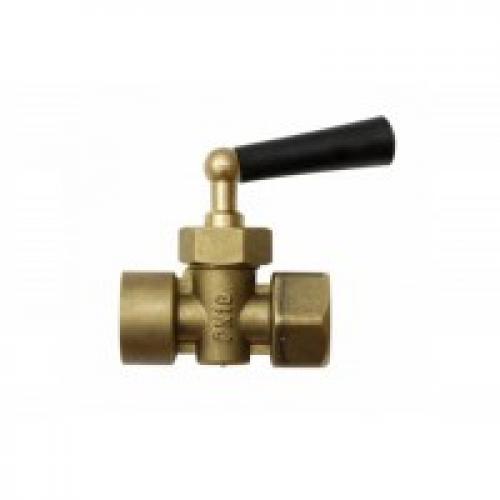

Для чего нужен трехходовой кран между сосудом и манометром. Принцип работы стандартного трехходового крана для манометра

Трехходовой кран представляет собой устройство, позволяющее упростить эксплуатацию манометра на участке подключения к системе. Основные цели, которые можно достичь с помощью стандартного трехходового крана заключаются в следующем:

• Простое подключение прибора к рабочей среде.
• Сброс давления перед манометром на магистрали, а не только отключение.
• Продувка отвода (сифона) для удаления загрязнений.

Функционально трехходовой кран имеет 3 положения (см. рисунок ниже):

1. С помощью крана в полость измерительного элемента манометра подается рабочая среда.
2. Данное положение позволяет "продуть" систему через вспомогательное технологичесое отверстие. В таком положении прибор будет изолирован от измеряемой среды.
3. Повернув рукоять крана в противоположное направление можно полностью отключить прибор от магистрали и снять его.

Исходя из того, как ведет себя стрелка, когда рукоятка оказывается в положении «закрыто» или наоборот, переходит в рабочее состояние, можно судить об исправность крана: если стрелка при отключении манометра опускается стремительно и плавно в положение нуля, а при подключении прибора без промедления и резких скачков занимает рабочее положение на циферблате, то кран работает нормально.

Медленное движение стрелки в обоих направлениях указывает на то, что кран засорился. Чтобы продуть кран, и существует положение сброса.

По типу подключения трехходовые краны изготавливаются по умолчанию с резьбами М20*1,5 и G1/2.

• Трехходовой кран G1/2-G1/2 (внутр.-внутр.)
• Трехходовой кран G1/2-M20x1,5(внутр.-наруж.)
• Трехходовой кран М20х1,5-М20х1,5 (внутр.-внутр.)
• Трехходовой кран М20х1,5-М20х1,5 (внутр.-наруж.)

По методу производства краны разделяются на цельноточенные из латунного шестигранника, литые и краны изготовленные методом штамповки.

Источник: https://postroivsesam.info/novosti/v-kakih-sluchayah-neobhodima-ustanovka-trehhodovogo-krana-na-peredvizhnyh-sosudah-manometry

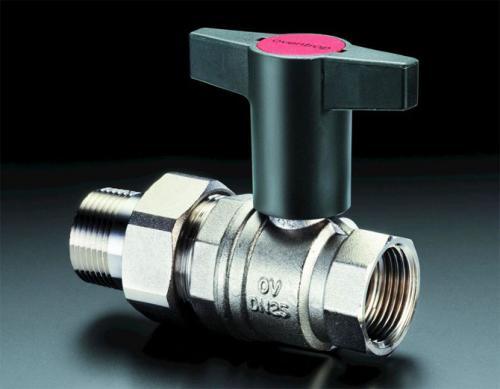

Вентиль для трубопровода размеры. Способы соединения с трубой

По способу монтажа водопроводные вентили делятся на две позиции.

1. Муфтовые или резьбовые. В основе соединительного элемента выступает резьба, которая может быть внутренней или внешней. В бытовых сетях используются вентили именно этого типа, особенно это касается внутренней разводки. Арматура с таким соединением в основном устанавливается в трубопроводах, по которым вода движется с давлением не больше 1,6 МПа.
2. Фланцевые. Это или чугунные, или стальные приборы, на торцах патрубков которых имеются фланцы. Это более мощные приборы с большим весом и габаритными размерами. Монтируют их только на магистральных или промышленных трубопроводах, в которых вода перемещается под давлением более 10 МПа.

Муфтовые вентили устанавливаются в водопровод посредством резьбы, которая должна быть нарезана на концах соединяемых труб. Это можно сделать специальным инструментом – плашкой. Ее размер подбирается по диаметру вентиля и размеру резьбы. Второй вариант – приварить к трубам сгоны того же диаметра, что и вентиль, с учетом номера резьбы. При соединении прибора с трубами, чтобы создать полную герметичность стыка, используют ФУМ-ленту или нить.

Вентили с внешней резьбой крепятся к трубам с помощью крепежного изделия, которое в народе называют американкой. По сути, это накидная гайка с резиновой прокладкой. Для этого на трубу сначала надевается американка, а затем к первой приваривается патрубок с бортиком на конце. Именно на него будет упираться накидная гайка в процессе накручивания на резьбу вентиля.

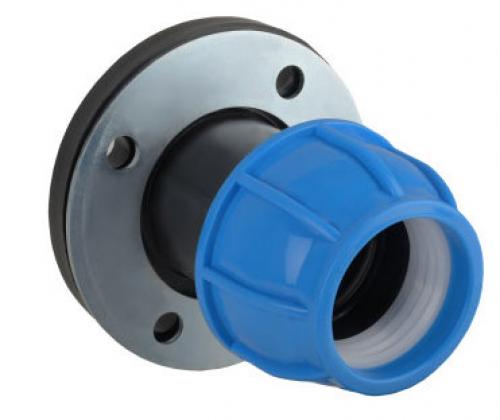

Фланцевые модели врезаются в трубопровод посредством установки на концах отрезанных труб идентичного размера фланцев. Соединение последних с трубами производится сваркой (газовой или электрической).

Обратите внимание! Между фланцами вентиля и труб обязательно устанавливается прокладка из резины или паронита. Крепление производится болтами, обычно четырьмя.

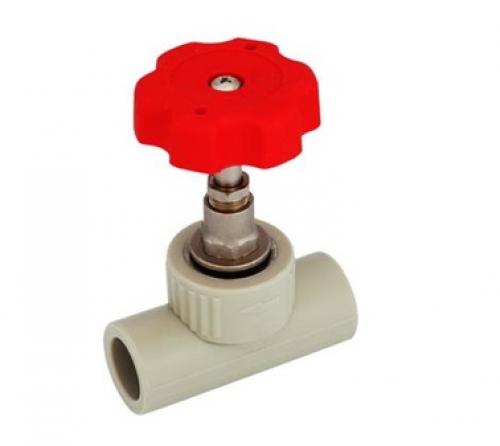

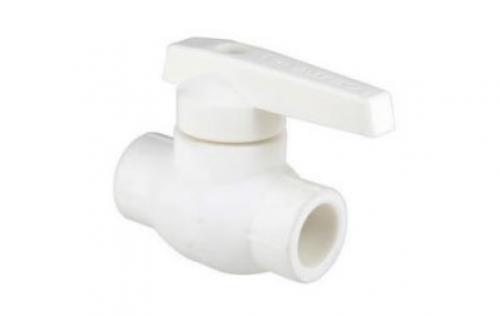

Способ крепления пластиковых вентилей

Для этого используется технология сварки и специальный сварочный аппарат. Так как пластиковый прибор используется при установке в водопровод, собранный из пластиковых труб, то технология сварки заключается в том, что труба и патрубок вентиля нагреваются до определенной температуры.

Трубу нагревают по внешнему контуру, вентиль по внутреннему отверстию патрубка. Пластик размягчается, трубу вставляют в патрубок и дают остыть. Материал трубы и вентиля спаиваются на молекулярном уровне, получается единая неразборная конструкция, на все сто процентов герметичная.

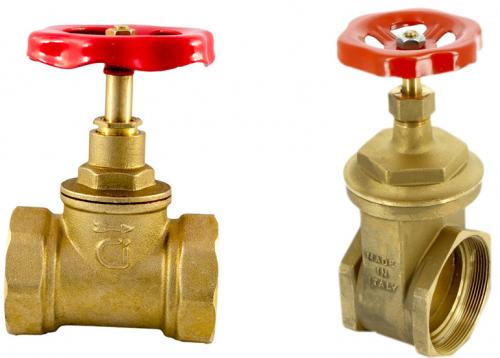

Чем отличается задвижка от вентиля. Функциональные и конструктивные отличия вентиля от задвижки

Практически ни одна трубопроводная система не обходится без важнейших элементов, предназначенных для перекрытия или контролирования рабочего потока внутри нее. В бытовых условиях для этих целей обычно используют клапаны. Вентили и задвижки — это более габаритные устройства, которые применяются на крупных инженерных магистралях. Между ними много общего, но, тем не менее, это разные элементы, которые отличаются друг от друга функционально и имеют разное конструктивное строение.

Общие свойства

Задвижки и вентили применяются в качестве запорного устройства в канализационных, водопроводных, газопроводных магистралях.

По конструкции каждый из элементов рассчитан на использование в системах с большими показателями давления. Это свойство отражается на цене (задвижки и вентили дороже обычных клапанов), но однако позволяет использовать устройства в системах, где другие конструкции будут малоэффективны.

Оба элемента монтируют к трубе посредством фланцев и муфт, а также сварным способом, т.е элементы могут быть частью или разборного, или монолитного устройства.

Конструктивно и та, и другая конструкция представляет собой литой корпус и запорный элемент для регулирования потока.

Особенности строения

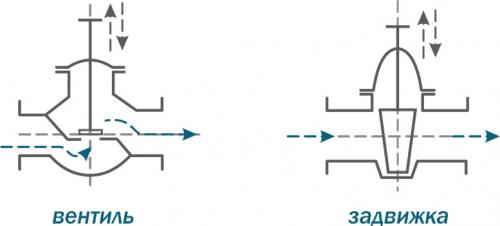

Отличие элементов заключается в самой конструкции запорных элементов: у задвижки это клин, шибер или параллельный запор из одного или двух дисков, который движется перпендикулярно потоку, закрывая проходное отверстие, у вентиля — клапан со шпинделем на резьбе.

Задвижка

Задвижка — деталь для перекрытия проходного отверстия. Бывают шиберными, шланговыми и параллельными, что обусловлено особенностью конструкции.

Элементы задвижки:

• корпус из чугуна, стали, латуни,
• крышка корпуса из того же материала, что и корпус,
• запор (клин, шибер, диски),
• шпиндель (шток на резьбе) выдвижной или вращаемый,
• маховик или редукторный привод (для автоматического управления).

В трубопроводах чаще всего устанавливаются полнопроходные устройства, у которых диаметр проходного отверстия равен диаметру трубы, но в некоторых случаях используют суженные задвижки для снижения износа уплотнителей.

Задвижки более эффективно работают на крупных магистралях, где диаметр трубы выше 300 мм, и уровень давления повышенный. Задвижка лишена изгибов, и следовательно, не создает лишнего сопротивления. Одностороннее давление плотно прижимает заслонку к седлу, поэтому устройство оказывается более надежным и прочным.

Вентиль

Запорное устройство для систем различного назначения, в котором проходное отверстие перекрывается с помощью клапана.

Элементы конструкции:

• корпус вентиля может быть выполнен из чугуна, стали, бронзы;
• седло для запорного клапана;
• сам клапан со шпинделем на резьбе;
• рукоять для вращения

В качестве запорного элемента используется клапан, который прилегает к седлу параллельно движению рабочей среды и разделяет ее поток под прямым углом, сужая проходные отверстия. При этом сопротивление только усиливается, что создает дополнительную механическую нагрузку на запорную арматуру.

Функциональные особенности

И то и другое устройство призвано перекрывать поток транспортируемой рабочей среды в трубах, с той лишь разницей, что вентиль способен ограничивать и полностью перекрывать движение, а задвижка может находится лишь в двух положениях: либо в закрытом, когда движение прекращается, либо в открытом, когда поток свободно циркулирует.

В чем принципиальное отличие устройств

Отличия двух запорных элементов можно обозначить тремя константами:

1. Запорный элемент в задвижке движется перпендикулярно движению рабочей среды, в вентиле — параллельно. Поэтому задвижка — более прочное и надежное устройство.
2. Вентиль по цене более экономичен, поскольку его конструкция проще.
3. Задвижка призвана лишь полностью перекрывать или полностью открывать движение потока, тогда как вентиль способен его регулировать.
