Водопровод из пластиковых труб. Соединение пластиковой водопроводной трубы с металлической

28.09.2021 в 07:22

Водопровод из пластиковых труб. Соединение пластиковой водопроводной трубы с металлической

Для соединения металлической и пластиковой деталей необходим специальный переходник, одна сторона которого гладкая – для пластика, а вторая – с нанесенной резьбой – для металла.

Специальный переходник с резьбой для металла и гладкой муфтой для пластика

Подобные фитинги имеют стандартные размеры и подбираются легко.

Если пластиковые трубы для водоснабжения будут соединены с резьбой запорного шарового крана или на трубе, где уже есть подходящая резьба, то достаточно обеспечить непроницаемость будущего соединения – герметизацию.

Совет: Если на металлической трубе водопровода резьба кажется ненадежной, то необходима новая резьба.

Для герметизации лучше походит пакля (для большего эффекта его можно пропитать краской или олифой). Лента фум нередко подвергается критике, поэтому её советуют не все специалисты.

Совет: достаточно одного-двух витков волокна, и по ходу резьбы фитинг лучше прикручивать вручную – без использования инструментов, чтобы не допустить чрезмерного давления на фитинг и его деформацию.

Последнее – приварить гладкую часть специального фитинга к полипропилену или соединить её при помощи фитинга – к металлопластику.

Сборка водопровода труб из пластика похожа на детское конструирование, но только с большей долей ответственности, поэтому постоянно необходимо сверяться и со схемой, подготовленной заранее, и с размерами каждого участка трубы.

Первый шаг одинаков как для работы полипропиленом и сваркой, так и для соединения металлопластиковых частей при помощи металлических фитингов.

Для начала необходимо отрезать 1-2 части трубы, примерить их относительно друг друга и относительно схеме на стене в целом.

Совет: Прежде чем воспользоваться ножницами для разрезания пластиковых труб, необходимо проверить длину и размеры каждой части трубы, обязательно учитывать те миллиметры и сантиметры, которые будут вставляться в фитинг и другие соединительные части кранов и счетчиков.

Для разрезания можно пользоваться и ножовкой, но ножницы для пластиковых труб упростят работу, так как позволяют осуществлять резку точно под углом 90 градусов и без нарушения покрытия, а это важно для качественного соединения как при сварке, так и при соединении при помощи фитингов.

Водопровод на даче из труб пнд своими руками схема. Схемы водоснабжения

От колодца

Как смонтировать водопровод из труб ПНД на даче, если источником воды для него служит расположенный на участке колодец?

Перечень элементов системы водоснабжения в этом случае будет таким:

  1. Погружной насос (вихревой или центробежный) . Вихревые насосы несколько дешевле и компактнее, зато многоступенчатые центробежные способны транспортировать воду с большим количеством примесей, создавая при этом напор в десятки метров.
  2. Обратный клапан , не дающий воде после остановки насоса сливаться обратно в колодец.
  3. Гидроаккумулятор , накапливающий воду и создающий избыточное давление при отключенном насосе.
  4. Датчик давления и реле , включающие и выключающие питание насоса при достижении пороговых значений.

Водопровод на даче из труб пнд своими руками схема. Схемы водоснабжения

Схема постоянного водоснабжения от колодца.

От водопровода садового товарищества

Не менее распространенный сценарий – когда трубы ПНД для водопровода на даче подключаются к сети, подающей воду по графику (от двух раз в день до раза в неделю). Понятно, что для постоянного проживания на даче этот график трудно назвать комфортным.

Трудно ли обеспечить постоянную подачу воды в этом случае?

  1. Главный элемент схемы – полиэтиленовая емкость для воды объемом от 200 до 2000 литров (объем зависит от графика подачи воды и от ее расхода). Емкость устанавливается на чердак дачного домика, на сварное основание или на естественное возвышение.
  2. Для наполнения емкости используется заливной клапан от унитазного бачка . Он устанавливается в вырезанное в стенке емкости отверстие и герметизируется штатными прокладками.
  3. Сливной патрубок в нижней части емкости используется для подключения локального водопровода.
  4. При монтаже на чердаке емкость из соображений безопасности может быть оборудована переливом. На уровне чуть выше клапана в вырезанное в ее стенке отверстие заводится канализационная труба диаметром 50 мм. Отвод от бака делается в канализацию или на грядки; соединение трубы и стенки заделывается качественным силиконовым герметиком.

Водопровод на даче из труб пнд своими руками схема. Схемы водоснабжения

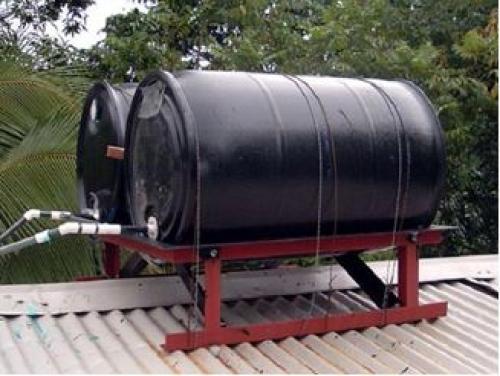

Накопительные емкости на крыше дома.

Какую трубу лучше использовать для водопровода под землей. Технология прокладки пластиковых водопроводных труб

Прежде всего следует составить подробную схему монтажа с расчетом каждого элемента соединения. Всю необходимую арматуру следует приобрести заранее, поэтому точность расчета тут очень важна. Зачастую по халатности не учитывают некоторые фитинги или путают ввод-вывод, что влечёт за собой лишние расходы и потерю времени.

Совет

: закладывайте шаровые краны везде, где теоретически может понадобиться смена оборудования, установка агрегатов – стиральной или посудомоечной машины, мойка или раковина, насос для подкачки или дополнительный счётчик. Лучше заранее предусмотрите возможные запасные входы, чем потом в случае необходимости выпускать воду из системы и врезать кран.

Понадобятся:

  • пластиковые трубы (рассчитайте диаметр);
  • фитинги;
  • скобы (крепят трубы к стенам);
  • пластиковые метизы;
  • перфоратор или дрель;
  • специальные ножницы для разрезания труб;
  • паяльник.

Совет:

специнструментарий легко можно взять в аренду — посуточно. Работа идёт предельно просто. У паяльника двусторонняя насадка. На одну сторону вдеваем край трубы, на другую — муфты. Когда пошло расплавление, снимаем и спаиваем их между собой, пока не остыли. Расплавленный жидкий пластик должен слегка выдавиться сквозь соединение, это будет показателем плотного прилегания и склеивания двух элементов. И так по всему периметру.

Важно

: не допускайте почернения пластика. Если это произошло, значит, вы его перегрели и испортили. Очень важно делать всё чётко, поскольку муфта одевает на трубу лишь единожды. Её нельзя будет повернуть, вытащить и поправить, изменить положение.

Когда все узлы водопровода спаяны, подходит время их крепления к стене. Для этого на стене вычерчивается линия крепления, с соблюдением уклонов, просверливаются отверстия, в которые внедряются дюбель-гвозди. На них крепится непосредственно сама труба.

Совет

: рекомендуем вам применять в водопроводе пластиковые трубы не только по причине всем известных качественных характеристик (таких как лёгкость, антикоррозийность, удобство монтажа, доступность цены и пр.), но и по такому не всеми учитываемому качеству как пропускная способность водопроводных труб.

Пластиковые трубы со временем не меняют этот показатель, так как не скапливают внутри себя ржавчину и мусор, и способны транспортировать воду под высоким давлением с хорошей скоростью подачи.

  • Разновидности водопроводных труб
  • Выбор труб в зависимости от источника воды
  • Выбор труб в зависимости от грунта
  • Какой должна быть глубина заземления?

Какую трубу использовать для водопровода под землей? Таким вопросом часто задаются строители. Люди привыкли прокладывать любые коммуникации под землей. Объяснение этому очень простое. Дело в том, что грунт является более безопасной средой, нежели воздух. Весь объем проходящих грунтовых вод гораздо меньше, чем объем атмосферных осадков, воздействие различных температур намного слабее, и еще один плюс в том, что подземные трубы гораздо сложнее повредить, нежели те, которые проложены на поверхности.

Виды водопроводных труб: 1-чугунные, 2-пластиковые, 3- металопластиковые, 4- медные.

Использование труб для подземного водопровода зависит от множества различных факторов.
