Здесь три позиции:

1. Вентиль клапанный.
2. Пробковый, он же конусной.
3. Шаровой.

Клапанный вентиль

Клапанный вентиль, нередко его называют вентильным краном, — это корпус прибора, разделенный горизонтальной или наклонной перегородкой. В последней сделано отверстие с проточкой под клапан. Этот участок называется седлом.

Клапан – это часть штока, которая располагается в нижней части. В него вставлена эластичная прокладка, которая и упирается в седло, тем самым, перекрывая подачу воды.

Сам шток в верхней части имеет резьбу, которая входит в резьбу посадочной гайки. Именно посредством резьбового соединения при вращении штока производится подъем или опускание клапана.

Преимущества	Недостатки
Вентильные краны выдерживают большое давление.	Прокладка быстро стирается, потому что в нижней части контактирует с металлом.
С их помощью можно регулировать объем и напор воды.	Небольшой срок эксплуатации по сравнению с другими видами.
Управление простое.	Приходится долго вращать шток, чтобы перекрыть или открыть воду.
Возможность проведения ремонта.

Конусный

Водопроводный вентиль конусного типа является подвидом клапанного прибора, потому что сама конструкция вентиля от первого отличается лишь клапаном. Он собой представляет пробку в виде конуса, которая при вращении штока опускается в отверстие перегородки, закрывая собой.

Все плюсы и минусы вентиля клапанного типа можно отнести и к конусным моделям.

Шаровой

Свое название прибор получил за счет формы запирающего устройства. Это шар, в котором сделана сквозная прорезь (канал). Если последняя при повороте штока оказывается перпендикулярно трубопроводу – поток воды перекрывается. И, наоборот, когда канал расположен вдоль трубы, вентиль считается открытым.

Преимущества	Недостатки
Простота механизма открытия и закрытия создает условия эксплуатировать вентиль очень долго.	Не подлежит ремонту.
Полная герметичность конструкции.	По инструкции шаровой вентиль должен использоваться только в качестве запирающего устройства. Регулировать им воду можно, но в таком случае производители не гарантируют долгосрочную эксплуатацию.
Для закрытия или открытия подачи воды надо ручку повернуть всего на 90°.

Связанные вопросы и ответы:

Что такое кран водопроводный вентильный старого образца

Все вентили изготавливаются двух типов: клапанные и шаровые. Клапанные устройства представляют собой конструкцию всем привычного запорного механизма, которые находятся в каждой ванной и устанавливаются для перекрытия воды . Данные механизмы довольно удобны, они могут проводить даже воду с повышенным содержанием хлора, а ремонт их состоит лишь в замене уплотнителей.

Шаровые механизмы более декоративны, у них находится лишь одна ручка, которая проворачивается в разные стороны. С помощью этого механизма можно отрегулировать давление и температуру воды . Изготавливаются эти вентили из латуни, они довольно прочные и легкие, имеют небольшие размеры, потому при монтаже почти не требуют наличия свободной площади.

Стальные устройства, в отличие от латунных, различаются внешним видом, вместо ручки у них находится удобное колесо , проворачивая которое можно отрегулировать давление или прекращать напор воды. Эти механизмы также отличаются от латунных, чугунных и бронзовых условным давлением и диапазоном рабочих температур.

Стальные вентили используются в разных условиях, они довольно долговечные, надежные и прочные. Изготавливают их из нержавеющей нелегированной или легированной стали , имеют фланцевую конструкцию. При установке в трубопровод приваривают входной и выходной патрубки, это обеспечивает полное отсутствие протечек.

Особенность стальных вентилей такая:

• возможность эксплуатации в любом положении;
• простое устройство конструкции, что значительно облегчает ремонт;
• возможность работы при повышенных температурах и давлении.

Водопроводный вентиль из нержавеющей стали устанавливается на водопроводах, в которых нужны антикоррозийные качества, как правило, это водопроводы больших производственных помещений, где рабочие характеристики очень агрессивные.

Вентили высокого давления можно использовать для регулировки и запирания водного напора, чаще всего устанавливаются они на бойлерных в промышленности. Диаметр водопроводов, на которых устанавливаются эти механизмы, как правило, составляет 100–300 миллиметров, температура воды может быть до 4500 градусов , а давление – до 2.5 килограммов на 1 см. квадратный.

Этот механизм идет в комплекте со специальным седлом, запорный элемент имеет хвостовик и ходовую втулку, непосредственно запорный механизм надет на шпиндель, который можно крутить вручную или с помощью электрического и гидравлического приводов.

Само устройство может быть разным:

• прямоточное при невозможности делать давление меньше;
• угловое для фиксации двух перпендикулярных участков;
• проходное для ровных участков;
• смесительное для получения необходимой температуры, разжижения основной среды, концентрации, поддержки качества и так далее.

Эти водопроводные вентили имеют малый вес и размеры, уплотнители могут устанавливаться в любом положении, они легко крепятся, имеют великолепную защиту от протечек.

Как правило, чугунные вентили применяются для трубопроводов частных и многоквартирных домов, для дачных строений, гаражей, теплиц и оранжерей. Эти устройства, которые имеют довольно большою массу, тем не менее обладают следующими явными преимуществами:

• установка отличается предельной легкостью – нужно лишь иметь самые простые инструменты;
• они довольно надежны, выдерживают повышенное давление воды, устойчивы к деформациям;
• невысокая стоимость;
• продолжительное время службы, довольно простое обслуживание, вероятность выхода из строя сведена к минимуму.

Как отличается кран водопроводный вентильный старого образца от современных моделей

Для того чтобы прекратить подачу воды применяют разные сантехнические приспособления. В том числе в сантехнических системах герметизации используются разнообразные резиновые прокладки, сферические пробки и керамические диски. Все эти элементы нуждаются в регулярном уходе и профилактике.

Устройство водопроводного вентиля. Запорного крана. 1 — прокладка; 2 — уплотнительная шайба; 3 — седло; 4 — корпус.

Вентили и запорная арматура

Вентили и запорные краны наиболее распространенные и недорогие представители сантехнической запорной арматуры, которую применят в быту. Они достаточно долговечны, но их части могут быстро приходить в негодность. Встроенная резиновая прокладка опирается на плоскую часть крана, которая называется седло. Как правило, такие прокладки ставят в латунных распределительных кранах, а также в дешевых смесителях. Устанавливая запорный кран, нужно соблюдать направление движения воды.

Закрытый кран (слева), открытый кран (справа)

Шаровые вентили и краны

Краны и шаровые вентили, или вентили с шаровым золотником, как правило, используют в распределительных водопроводных системах. По сравнению с обычными водопроводными кранами, шаровые краны более эффективны, обладают большей износостойкостью и меньше шумят.

Шар с отверстием, выполненный из нержавеющей стали, фиксируется между двумя двумя прокладками. Когда шаровый кран закрыт, шар блокирует поток воды. При открытии вентиля, шар пропускает воду, через имеющееся в нем отверстие. Особенностью шаровых кранов является их не пригодность к ремонту, если вентиль выходит из строя его необходимо заменить новым.

Керамические диски кранов и смесителей

Керамические диски кранов и смесителей обеспечивают возможность открывать, закрывать и смешивать воду. Система керамических дисков применяется в смесителях высокого качества. Использование керамических дисков упрощает открывание и закрывание крана, обеспечивая регулировку температуры воды. Керамические диски более надежны и значительно менее восприимчивы к образованию известкового налета.

В каких случаях используется кран водопроводный вентильный старого образца

Водопроводный вентиль — это специальная запорная арматура, которую устанавливают на входе системы к одной или нескольким сантехническим точкам. С помощью крана можно ограничивать подачу воды только к одному прибору (унитаз, раковина, стиральная машина) или по всему стояку сразу. Все зависит от того, на каком участке водопровода установлена арматура.

Запорные механизмы классифицируют по нескольким категориям в зависимости от принципа работы, конструкции, материала изготовления, пропускной способности и способа крепления на трубу.

По принципу работы выделяют два вида вентилей: шаровый и клапанный. Первый работает за счет специального запорного механизма в виде шара внутри, который имеет специальное отверстие. В момент поворота рычага/ крана сфера поворачивается таким образом, что зазор находится перпендикулярно потоку воды в трубе. Её подача останавливается. Это хорошо видно на всех сборочных чертежах к запорной арматуре. Положительные моменты шарового крана — полная герметичность перекрытой трубы, простота механизма и длительный срок эксплуатации. Ремонту водопроводный вентиль такого типа не подлежит. Самым прочным из этого класса считается механизм из латуни «Зубр» на трубу ¾ дюйма.

Клапанный вентиль

Клапанная арматура состоит из прокладки, которая установлена на штоке. В момент поворота вентиля она частично или полностью перекрывает поток воды в зависимости от положения запорного крана. Важные положительные стороны клапанного устройства — его ремонтопригодность и возможность управлять напором воды в системе. К минусам относят быстрый износ прокладки и необходимость совершения нескольких оборотов маховиком до полного перекрытия воды.

Если есть необходимость полностью перекрывать воду, лучше ставить шаровый кран. Если же напор подлежит корректировке, правильным решением будет клапанный вентиль.

По конструкции запорную арматуру делят на три вида:

• Прямоточная. Кран с небольшим гидравлическим сопротивлением, который устанавливают на прямой участок системы.
• Проходная. Предназначена для перекрытия потока воды в конкретном направлении.
• Угловая. Используется на угловом стыке труб. В этом случае поток воды перпендикулярен входящему направлению.

По материалу изготовления краны бывают:

• Стальные. Используются чаще для холодной воды, поскольку от горячей на ней оседает накипь. Из стали делали водопроводные вентильные краны старого образца.
• Латунные. Имеют небольшой вес и габариты. Долговечны и пригодны к установке на холодную и горячую воду.
• Бронзовые. Самый дорогой вариант запорного механизма с отличными эксплуатационными характеристиками.
• Пластиковые. Неприхотливые, долговечные, доступные устройства.

Способы крепления вентиля:

• Фланцевые. Монтируются с помощью специальных крепежей по краям арматуры и труб. Соединяются болтами. Такие запорные краны ставят только на металлический водопровод.
• Резьбовые. Монтируются с помощью контргайки для фиксации и резьбы. Подбирают такой кран по его диаметру, шагу и типу резьбы (внутренняя/наружная). Резьбовой вентиль можно ставить на пластиковые и металлические трубы. В случае с пластиком используют специальные переходники.
• Приварные. Их устанавливают только методом сварки.

Демонтировать и снова ставить назад можно только резьбовые и фланцевые вентили. Приварной не подлежит повторной установке.

По пропускной способности механизмы бывают:

• Полнопроходные. Пропускают почти 100% потока воды.
• Стандартные. Работают с 70-80% напора жидкости в системе.
• Неполнопроходные. Пропускают всего от 40% до 50% потока.

Существуют специальные трехходовые краны, позволяющие подключать манометр и отслеживать работу водопроводной системы.

Как работает кран водопроводный вентильный старого образца

Здесь три позиции:

1. Вентиль клапанный.
2. Пробковый, он же конусной.
3. Шаровой.

Клапанный вентиль

Клапанный вентиль, нередко его называют вентильным краном, — это корпус прибора, разделенный горизонтальной или наклонной перегородкой. В последней сделано отверстие с проточкой под клапан. Этот участок называется седлом.

Клапан – это часть штока, которая располагается в нижней части. В него вставлена эластичная прокладка, которая и упирается в седло, тем самым, перекрывая подачу воды.

Сам шток в верхней части имеет резьбу, которая входит в резьбу посадочной гайки. Именно посредством резьбового соединения при вращении штока производится подъем или опускание клапана.

Преимущества	Недостатки
Вентильные краны выдерживают большое давление.	Прокладка быстро стирается, потому что в нижней части контактирует с металлом.
С их помощью можно регулировать объем и напор воды.	Небольшой срок эксплуатации по сравнению с другими видами.
Управление простое.	Приходится долго вращать шток, чтобы перекрыть или открыть воду.
Возможность проведения ремонта.

Конусный

Водопроводный вентиль конусного типа является подвидом клапанного прибора, потому что сама конструкция вентиля от первого отличается лишь клапаном. Он собой представляет пробку в виде конуса, которая при вращении штока опускается в отверстие перегородки, закрывая собой.

Все плюсы и минусы вентиля клапанного типа можно отнести и к конусным моделям.

Шаровой

Свое название прибор получил за счет формы запирающего устройства. Это шар, в котором сделана сквозная прорезь (канал). Если последняя при повороте штока оказывается перпендикулярно трубопроводу – поток воды перекрывается. И, наоборот, когда канал расположен вдоль трубы, вентиль считается открытым.

Преимущества	Недостатки
Простота механизма открытия и закрытия создает условия эксплуатировать вентиль очень долго.	Не подлежит ремонту.
Полная герметичность конструкции.	По инструкции шаровой вентиль должен использоваться только в качестве запирающего устройства. Регулировать им воду можно, но в таком случае производители не гарантируют долгосрочную эксплуатацию.
Для закрытия или открытия подачи воды надо ручку повернуть всего на 90°.

Какие материалы используются для изготовления крана водопроводного вентильного старого образца

Даже при повышенной жесткости воды загрязнение смесителя не будет проблемой, если правильно ухаживать за водопроводным оборудованием. Например, можно применить такие способы:

• установить фильтры для смягчения воды;
• установить грубые и тонкие фильтры механической очистки;
• Использовать подходящие чистящие средства;
• удалять известковые отложения, пока они свежие;
• покрывать внешние поверхности специальным шампунем, который образует пленку, защищающую от загрязнений.

Тогда поддержание хорошего состояния техники не составит хлопот.

Пользуясь описанными приемами, любой умелый хозяин сможет прочистить смеситель. Для этого нужны отвертка, гаечный ключ и специальное средство для удаления ржавчины и отложений извести. Главное, не забыть перекрыть запорные вентили горячей и холодной воды перед началом работы. Все эти усилия не пропадут даром. Ровная мощная струя из крана поможет быстро и легко выполнить все домашние дела.

Каждый человек хотя бы раз в жизни сталкивался с проблемой, чем убрать известковый налет с крана, но мало кто задумывался про истинные причины его появления. Дело в том, что в воде, которая подается в наши дома и квартиры посредством трубопроводных систем, всегда присутствуют различные минеральные примеси. Их количество может варьироваться в зависимости от района проживания, но все равно они есть и оказывают непосредственное влияние не только на жесткость воды, но и на образование неприятного налета на внутренних и внешних поверхностях трубопроводного оснащения. В этой статье мы расскажем вам, как очистить кран от известкового налета в домашних условиях и как избежать его дальнейшего загрязнения.

Как правильно ухаживать за краном водопроводным вентильным старого образца

Принцип работы

Советы по эксплуатации

Не поворачивается шаровой кран, что делать

Как заменить кран, перекрывающий воду

Причины поломок и способы устранения

Инструменты для ремонта

Перекрытие воды при заклинивании крана

Как разобрать однорычажный шариковый смеситель

Проблемы под мойкой или сверху

Другие вероятные причины неисправностей

Как починить кран с картриджем

Замена прокладки

Установка крана

Профилактика поломок шарового крана

Коротко о главном

Как открыть кран подачи воды если он не открывается, волнует всех, кто безуспешно пытается это сделать. Такие устройства размещают на трубах холодного и горячего водоснабжения. Они просто устроены, не нуждаются в особом внимании со стороны пользователя, но иногда с ними возникают определенные сложности.

Существует несколько простых правил эксплуатации шаровых кранов

Принцип работы

Кран представляет собой цельносварный или составной корпус. Первый в случае поломки нельзя починить, и приходится устанавливать новый. Ремонтопригодность второго довольно условная, поскольку не все могут собрать его.

Для изготовления корпуса крана используют латунь, силумин, углеродистую или нержавеющую сталь. От материала зависят условия применения. Запирающие шары выполняют из такого же материала, что и корпус. Эти элементы всегда круглые и с гладкой поверхностью.

Внутри шара есть отверстие, которое при совмещении с трубопроводом обеспечивает ток жидкости. Если поставить ручку крана под прямым углом, поток воды прекратится. Размещение в промежуточном положении позволяет регулировать расход воды.

Управляют шаром через ручку штока, которая входит в щель на нем. Если долго не пользоваться краном, то минеральные вещества, входящие в состав воды, оседают на его поверхности, и ручку не удастся повернуть. В таких условиях использовать конструкцию опасно, необходимо провести ремонтные работы.

Что делать, если кран водопроводный вентильный старого образца не работает

Добрый день. Сегодня мы научимся выбирать качественные краны на воду.

В наш век в сантехнике царствует полипропилен, но металлические краны еще не потеряли актуальности. Давайте узнаем, чем они различаются.

Самые дешевые (и самые опасные) краны изготавливаются из прессованной металлической стружки. Я их не вожу принципиально, ибо нефиг.

Следующая ценовая категория - силумин, сплав алюминия и кремния. Получше крошки, но тоже качество не особо, я бы уточнил, что особо не… Неоднократно видел лопнувшие корпуса из силумина.

Затем идет латунь. Бывают облегченные латунные краны, качество где-то на дохлую четверку с множеством минусов. И самые хорошие - полноценные увесистые толстостенные краны из качественной латуни.

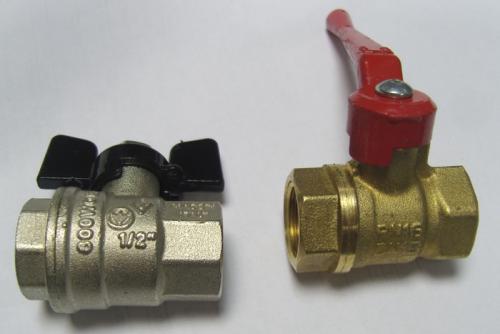

Бытует мнение, что латунь бывает только желтого цвета. Это не так, встречается латунь от белого до медно-красного цвета. Это зависит от добавок в сплаве (олово, цинк, никель и пр.)

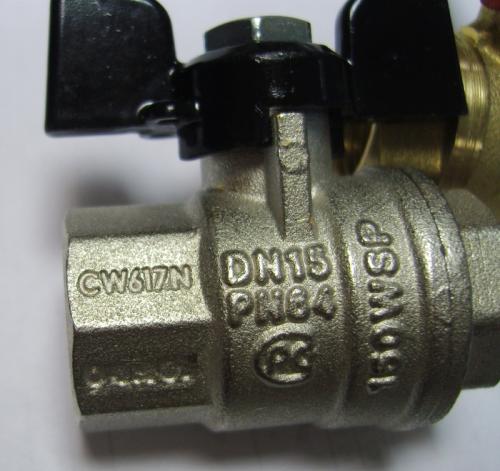

Монстры сантехники, как к примеру фирмы Bugatti, Itap, Stout, на корпусе своей продукции пишут марку латуни, страну-изготовителя, и даже дату выпуска.

Обратите внимание - Made in Italy. К этой теме мы вернемся чуть позже.

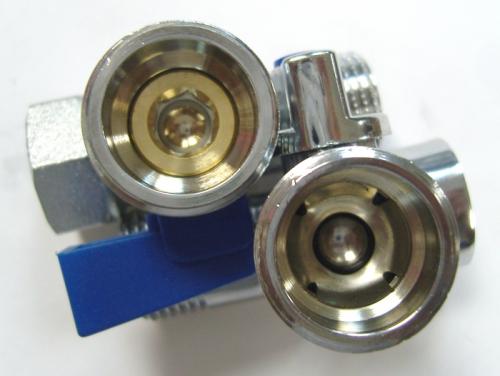

Шар внутри корпуса должен быть гладким, без царапин, трещин, задиров. Между шаром и корпусом должен быть фторопласт (плотный такой белый материал, похожий на пластмассу, но тверже). На фото выше - верхний кран хорошего качества, шарик гладкий, стенки толстые. Под ним - кран подешевле. Шар отполирован плохо, вокруг него что-то непонятное.

В идеале, в шарике можно увидеть свое выпуклое отражение. В моем случае это фотоаппарат.

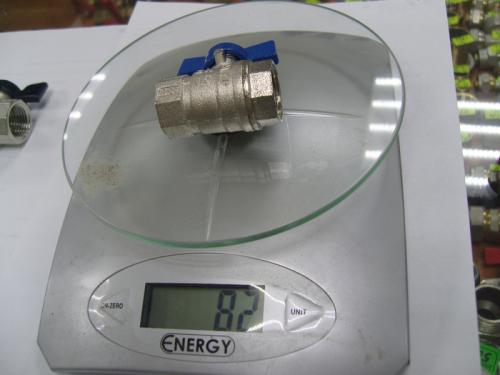

Сравним две ценовые категории. Берем силуминовый кран. Взвешиваем.

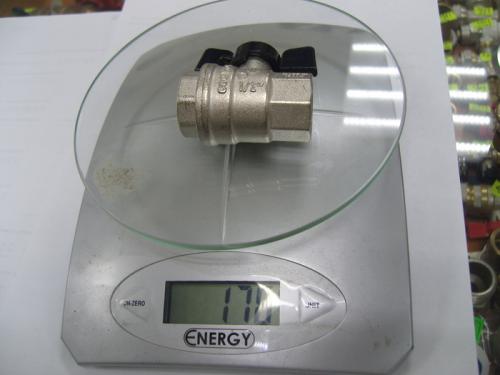

Теперь латунный.

Как видим, латунь ВДВОЕ тяжелее, а это о чем-то да говорит.

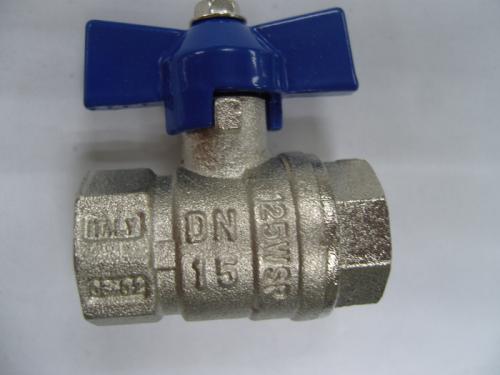

Рассмотрим подкидыша поближе.

Качество поверхности оставляет желать лучшего, к тому же эти жалкие попытки походить на старших братьев надписями на корпусе…

Взглянем на слово Italy. Это значит Италия, да. Но ни в коем случае, что краник произведен там. Качественный кран гордо говорит - Сделано в Италии, плохой ненавязчиво пишет на себе - Италия.

Такая вот нехитрая уловочка. И она позволяет продаванам протуливать дешевку под видом итальянского качества.

К слову, российские краны вроде Галлоп или Бологое на своих корпусах не носят никаких обозначений, кроме размера. При этом довольно неплохие.

Вывод - покупать нужно тяжелые латунные краны с гладким шариком и толстыми стенками. Ручка должна поворачиваться плавно, без рывков, не слишком туго, но и не слишком легко.

А силумин - не берите никогда.

Как выбрать подходящий кран водопроводный вентильный старого образца для своего дома

Вентиль можно назвать братом задвижки. В действие приводится устройство поворотом моховика, что передает импульс шпинделю, который приходит в поступательное движение и на другом конце закрывается золотник, оборудованный прокладкой. Если вентиль закрывается, то доходя до нижнего положения, упирается в седло, в результате чего перекрывается (запирается) жидкость. Отсюда и происходит название — запорный клапан. Запорные клапана широко применяются в водных и топливных системах. Они являются запорно-регулирующими и представлены широко внешним видом и конструкцией. Срок службы варьирует от 20 до 30 лет из-за качества материалов и особенностей эксплуатации. Износ наступает тогда, когда будет пройдено 8 тысяч циклов закрыто-открыто.

Устройства тоже имеют свои достоинства и недостатки. Достоинства определяются его эксплуатационными характеристиками:

• плавное регулирование водяного потока
• ремонтопригодность (замена прокладки золотника или сальниковой прокладки с ее подтяжкой);
• наличие меньшего количества трущихся деталей, что обеспечивает вентилю повышение срока эксплуатации;
• применение вентилей при регулировании потока воды на несколько объектов (без них просто не обойтись) водо и теплоподачи.

Недостатки характеризуются уменьшением эксплуатационных свойств из-за:

• увеличенного гидравлического сопротивления, создающего застойную зону, где могут скапливаться взвешенные частицы, что может вызывать преждевременный износ и коррозию;
• выхода из строя прокладки золотника (отрыв потоком жидкости, залипание, усыхание), что ведет к частому ремонту;
• необходимости поддержания вентильного устройства в рабочем состоянии для чего следует хотя бы раз в год полностью его открывать или закрывать, если нагрузка в работе длительно отсутствовала.

Исключением из правил служит здесь прямоточный вентиль с наклонным шпинделем, где создается меньшее сопротивление в гидравлике. Этому служит развернутое расположение седла к потоку жидкости.

Какие преимущества и недостатки имеет кран водопроводный вентильный старого образца

Причина 1. Выкрошивание более половины круговой стенки латунного клапана Способ устранения. Выкрутите вентильную головку. Если выкрошилось более половины стенки клапана, то установите другой. Клапан не восстановишь. Сейчас его изготовляют из такой пластмассы, которая не выкрошивается. Вставляйте в него прокладку и устанавливайте в отверстие штока. При отсутствии нового клапана временно можно закрепить прокладку винтом.При возможности выточите новый клапан из латуни или бронзы на токарном станке. Клапан должен иметь поднутрение, т.е. диаметр дна гнезда должен быть на 1—1,5 мм больше, чем диаметр верхней кромки. Это обеспечит более прочную «посадку» прокладки без винта. Учтите, что вполне может быть пригоден клапан со старой вентильной головки крана. Не выбрасывайте бывшие в употреблении краны, их можно использовать как запчасти.Вентильные головки в корпусах кранов или смесителей могут быть расположены маховиком вверх, горизонтально, наклонно. При выкручивании головки клапан может остаться на седле. Достаньте его узкогубцами или пинцетом (рис. 2). Чтобы клапан не выпадал из отверстия в штоке, некоторые сантехники кромку этого отверстия расклепывают и вбивают туда хвостовик клапана. Но делать этого не рекомендуется. Хвостовик клапана специально установлен (см. рис. 1) в отверстии штока с зазором. Это обеспечивает более равномерное изнашивание прокладки. Клапан не будет выпадать из штока при установке вентильной головки, если на хвостик намотать нити уплотнения или обычные нитки и с усилием вставить его в соответствующее отверстие (рис. 3) Нити или нитки вскоре изотрутся и выйдут с водой. Причина 2. В одно из мест контакта седла и прокладки попала частица песка или ржавчины. Эта частица вдавилась в прокладку. Способ устранения. Откройте и закройте вентильную головку несколько раз Если частицы песка или ржавчины не вымыла вода, выкрутите вентильную головку и очистите прокладку ножом или отверткой На прокладке могут остаться следы от частиц, но сама прокладка в хорошем состоянии, тогда переверните прокладку. Причина 3. Истертую и изрезанную прокладку по кусочкам вымыло водой. Иногда целую, тонкую, не закрепленную винтом прокладку выносит водой в умывальник или в раковину. Способ устранения. Выкрутите вентильную головку и установите новую прокладку.
