Кран 3 х ходовой для манометра . Виды трёхходовых кранов

Кран 3 х ходовой для манометра . Виды трёхходовых кранов

На сегодняшний день существует несколько разновидностей этого приспособления. Классифицируются трёхходовые манометрические клапаны в зависимости от способа крепления, а также исходя из конструктивных различий.

Трехходовые краны выпускаются в разных конструктивных исполнениях

Рассмотрим основные виды этого изделия:

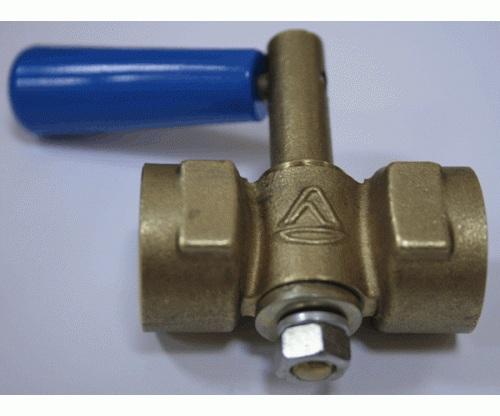

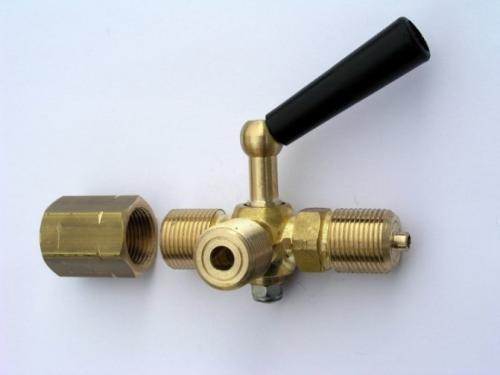

Кран пробковый натяжной трёхходовой для манометра. Такое изделие имеет натяжной вариант герметизации (отсюда и название). Существует 4 основных разновидности пробковых натяжных вентилей. Рассмотрим их:

1. Устройство, в котором проходное отверстие имеет с двух сторон трубную или же метрическую резьбу. Третий выход в этом случае выступает в качестве дренажа.
2. Приспособление, которое имеет с одной стороны отверстия трубную резьбу, а с другой — метрическую. Как и в предыдущем случае, третий выход приспосабливается под дренаж.
3. Третье устройство является, по сути, модификацией первого и второго и оснащается запорным приспособлением. В качестве запорного приспособления выступает рукоятка, имеющая форму рычага или бабочки.
4. Устройство, которое оснащено резьбой с двух сторон отверстия, а с третьей имеет специальный фланец для стыковки с измерительным прибором.

Производятся такие трёхходовые вентили из латуни. Латунь является довольно лёгким и пластичным материалом. Стоит отметить, что у таких изделий есть два недостатка:

• такие краны нуждаются в большом усилии, чтобы запустить запорный или переключающий механизм;
• из-за того, что сплав латуни обладает небольшой прочностью, существует риск поломки хвостика пробки при затягивании гайки.

Большинство моделей трехходовых кранов изготавливается из латуни

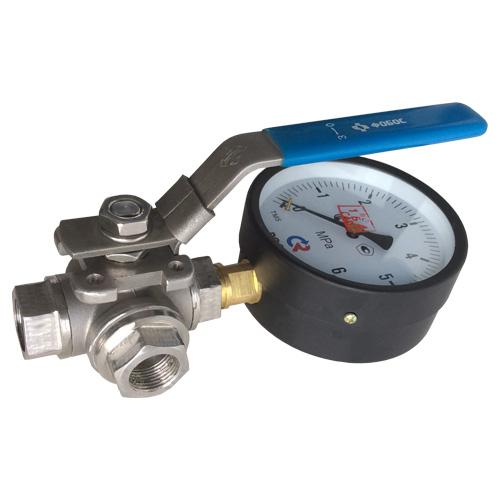

Кран шаровой с дренажем трёхходовой под манометр. Современное приспособление, которое является наиболее популярным вариантом из всех трёхходовых манометрических кранов.

Рассмотрим основные эксплуатационные преимущества шарового крана для манометра:

• простая и удобная конструкция;
• высокие герметизационные показатели;
• практичность (небольшой размер);
• лёгкость установки и простота эксплуатации;

Полезная информация! Внутри трёхходовых шаровых кранов располагается специальный шар, который имеет прорезь в виде буквы «Г» или «Т». Разновидности шарового крана аналогичны модификациям пробкового устройства, с одной лишь разницей — шаровый вентиль, независимо от особенностей использования, всегда имеет запорную рукоятку.

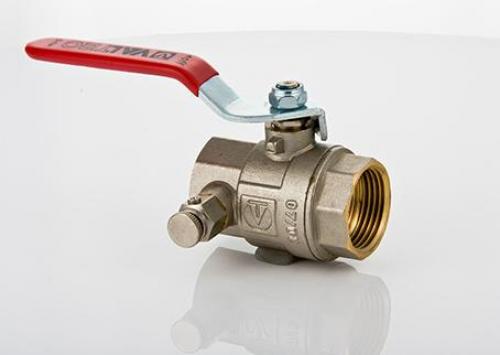

Шаровой кран с муфтовым отводом. Этот вентиль не является трёхходовым как таковым, но может применяться для выполнения тех же функций. Производятся такие краны из латуни, которая имеет защитный слой хрома. К муфтовому выходу можно подключить дренаж или контрольный манометр для проверки основного измерительного прибора.

Кран трёхходовой кнопочный под манометр. Это современное устройство, которое имеет одно большое отличие от вышеперечисленных приспособлений — благодаря такому вентилю исключается постоянное воздействие давления среды на измерительный механизм прибора. Замер давления осуществляется следующим образом: нажимается кнопка и на измерительный прибор подают давления для проведения замера. После отпускания кнопки нагрузка на измерительный манометр уходит автоматически.

3 х ходовой кран для манометра. Функции трехходового крана под прибор для измерения давления (манометра)

сновное назначение манометра — фиксировать давление в трубопроводе. Трехходовой кран при этом выступает как соединительный элемент и служит для выполнения сразу трех основных функций: продувки, проверки прибора и полного отключения измерительного устройства.

Как работает кран?

В зависимости от положения рукоятки запорного механизма контролируется работа измерительного прибора.

Поскольку конструкция содержит сливное отверстие в корпусе, и конусовидную пробку, которая имеет проход Т-образной формы, поворот рукоятки в рабочий режим направляет поток транспортируемой среды к манометру для контроля давления, перевод крана в положение «закрыто» позволяет перенаправить поток в трубе отключив измерительный прибор, либо переходит в режим закрытой магистрали, когда давление в устройстве обнуляется, что позволяет избежать залипания стрелки и сводит к минимуму возможность отказа прибора.

Таким образом, всего четыре функциональных положения:

• Кран соединяет прибор с рабочим пространством для замера уровня давления.
• Манометр изолирован от транспортируемой среды и сопряжен с атмосферой (уровень давления — нулевой).
• Прибор отключен, а рабочая среда выходит на воздух — осуществляется процесс продувки сифона.
• Собственно присоединение контрольного измерительного прибора (манометра).

То, как ведет себя стрелка, когда рукоятка оказывается в положении «закрыто» или наоборот, переходит в рабочее состояние, показывает исправность крана: если стрелка при отключении манометра опускается стремительно и плавно в нулевое положение, а при подключении прибора также без промедления и резких скачков занимает прежнее положение, то кран работает нормально.

https://youtu.be/Hazo3BsHag8

Медленное движение стрелки в обоих направлениях указывает на то, что кран засорился.

Чтобы продуть кран, и существует положение сброса.

Это важно! Если опускание при отключении быстрое, но до нулевого значения стрелка прибора так и не доходит, это говорит о том, что пружина в манометре ослабла.

Запорное устройство в обязательном порядке устанавливается в трубопроводах на производственных предприятиях, где контроль за уровнем давления — необходимое условие согласно строительным нормам и правилам.

В частном домостроении и многоквартирных домах вместо трехходового вентиля используют обычный проходной муфтовый кран.

Достоинства устройства

Кран для манометра — надежная конструкция, которая прекрасно справляется с задачей, на нее возложенной, поскольку отличается простотой и надежностью.

Кран легко монтируется, для подключения не требуется каких-либо особых усилий и пристального контроля после монтажа — это удобное в эксплуатации и обслуживании устройство, в нем отсутствуют места, где может застаиваться жидкость, а уровень сопротивления движущейся жидкости очень низкий. Все это продлевает срок эксплуатации.

Разновидности кранов для манометров

Устройства различаются по конструктивным особенностям и способами крепления.

Пробковые натяжные

Материалом для изготовления этого типа кранов служит латунь, что делает эти устройства недостаточно прочными, при затягивании гайки пробка на конце может сломаться, при этом запорный механизм требует приложение некоторых усилий для запуска.

Этот тип устройства имеет 4 разновидности:

• Конструкция с резьбой с обеих сторон, может быть как метрическая так и трубная резьба.
• Устройство, в котором с одной стороны трубная резьба, а с другой — метрическая.

Обратите внимание! Третье отверстие крана в обоих случаях определяется как дренажное.

• Более усовершенствованная конструкция, оснащенная затвором рычажного типа или в виде бабочки.
• Устройство также имеет отверстия с двух сторон с резьбой и дополнительно — фланец для присоединения прибора измерения.

Шаровой с дренажом

Наиболее современное и популярное устройство, поскольку пользоваться им намного удобней: это легкая конструкция, оснащенная рукояткой. Кран характеризуется высокими показателями герметичности и невозможности скопления загрязнений в проточной части.

Шаровой с муфтой

Выполняется из хромированной латуни. Манометр или дренаж в этом случае подключается к муфте, поэтому этот кран не является трехходовым в прямом смысле.

Кнопочный

Отличается от всех других типов кранов наличием кнопки, с ее помощью происходит замер до тех пор, пока кнопка нажата, при отпускании, манометр автоматически отключается.

Кран трехходовой для манометра м20х1,5. Кран трехходовой G1/2-М20х1,5

Данное устройство — Кран трехходовой серии AQUA 06254015040   (G1/2-М20х1,5)  — предназначен для использования в качестве запорной арматуры на трубопроводах с неагрессивными средами и устанавливается до манометра или датчика-преобразователя давления.

1. Технические характеристики Крана трехходового серии AQUA 06254015040 (G1/2-М20х1,5)

Условный проход	15 мм
Условное давление (кгс/см2)	40 (4МПа)
Управление	Рукоятка
Траб	от -30 до +200°C
Направление подачи среды	Любое
Рабочая среда	Вода, воздух, гликольные смеси, слабоагрессивные среды
Присоединение к трубопроводу	Резьбовое G1/2(вну) ― М20х1,5(вну)
Тип затвора	шаровой
Минимальная рабочая температура	-30°C
Максимальная рабочая температура	200°C
Максимальное рабочее давление	40 бар
Материал корпуса	латунь
Привод	ручной
Наличие фильтра	нет

Пример полной формы обозначения (ПФО) при заказе: Кран трехходовой Ду=15, Ру до 4МПа, -30+200С, G1/2(вну) ― М20х1,5(вну), ручка, латунь AQUA

Возможные ошибки при оформлении заказа на Кран трехходовой G1/2-М20х1,5

Ввиду относительного многообразия марок и моделей Крана трехходового G1/2-М20х1,5 рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе.Например, нам доводилось сталкиваться с такими ошибками в заявках на покупку:

— некорректное или неправильное название прибора: g12m20x15;— неправильное или некорректное название прибора, отличающиеся от заводского: фитинг, кран запорный, рычажный кран, трёхходовой кран, клапан рычажный, кнопочный кран и т.д.— ошибки написания связанные с переводом, транслитерацией или раскладкой клавиатуры, например: Three-way crane G1 / 2-M20x1.5 и т.д. и т.п..

Поэтому убедительная просьба, будьте внимательны при оформлении заказа на Кран трехходовой G1/2-М20х1,5, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики (название, конструктивное исполнение, модель в простой форме изложения, а наши менеджеры и инженеры разберут, подберут и предложат Вам всю необходимую комплектацию и дополнительное оборудование по наилучшему соотношению Цена-Качество-Срок изготовления (наличие на складе).

Copyright ©  2015-2021 все права защищены, текст зашифрован, ;авт.- УММ; ред.-ФМВ; КЦ-М20/П0. ГК Теплоприбор  — производство и продажа КИПиА: Давление / Дополнительное оборудование (давление) / Монтажно-подводящая арматура / Кран трехходовой G1/2-М20х1,5

Техописание / характеристики, , форма заказа (опросный лист), как заказать и купить Кран трехходовой G1/2-М20х1,5  по цене производителя, наличие на складе или сроки изготовления под заказ, подобрать аналог (замену).Также см.  ТК (Деловые Линии и другими) по всей территории РФ. Прочую информацию по заказу — см. официальный сайт ГК Теплоприбор раздел  Давление

Мы будем рады, если вышеизложенная информация оказалась полезна Вам, а также заранее благодарим за обращение в любое из представительств группы компаний «Теплоприбор» (Теплоприбор, Теплоконтроль, Промприбор и другие предприятия) и обещаем приложить все усилия для оправдания Вашего доверия.

Источник: https://postroivsesam.info/stati/krany-trehhodovye-dlya-manometrov-celi

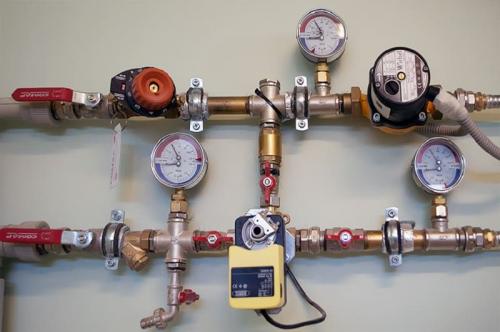

Трехходовой кран для манометра положения. Особенности монтажа

Измеритель напора должен быть смонтирован только в вертикальном положении. Это должно обеспечить нормальное прочтение полученных данных. Шкала измерителя может быть наклонена на угол не более 30°. Датчик должен быть освещен и огражден от воздействия лучей солнца и низких температур.

После того, как устройство установлено и система готова эксплуатации в штатном режиме, то обеспечения сохранности прибора, не целесообразно сразу нагружать установленное измерительное оборудование. Напор целесообразно поднимать постепенно, без каких-либо скачков и, не пересекая пределов установленных границ.

При установке измерителя на место необходимо герметичность соединения измерителя и штуцера, в который его вмонтировали. Для этого применяют различные герметизирующие материалы, например, ФУМ лента или нить. Для повышения надежности можно герметизирующие материалы обработать герметиком. Все используемые материалы должна соответствовать условиям эксплуатации, то есть, если в системе трубопроводом использован перегретый пар (минимальная температура 130 °C), то установка ФУМ ленты, рассчитанной на рабочую температуру 95 °C недопустимо. Кстати, некоторые монтажные организации, по старинке, в качестве изолирующего материала применяют паклю, надо заметить, что это не приветствуется.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter .

Перед каждым манометром должен быть установлен трехходовой кран или другое аналогичное устройство для продувки, проверки и отключения манометра. На ручке трехходового крана в виде буквы Т нанесены риски, совпадающие с направлениями каналов в пробке. Поворотом ручки можно поставить кран в следующие (5 положений) положения:

Первое – рабочее положение, прибор соединен с сосудом в котором измеряется давление.

Второе положение – проверка прибора, проверка рабочего манометра постановкой стрелки на нуль, прибор разобщен с сосудом и соединен с наружным воздухом;

Третье положение – продувка соединительной линии, прибор отключен, а подводка к прибору соединяется с наружным воздухом и происходит продувка подводки. (продувка сифонной трубки, источник давления соединен с атмосферой);

Четвертое положение – проверка рабочего прибора контрольным, имеющим одинаковые с проверяемым прибором шкалу, с записью результатов в журнале контрольных проверок. (все отверстия в пробке при этом совпадают с отверстиями в корпусе крана);

Пятое положение – нейтральное положение для накопления воды или конденсации пара в сифонной трубке (отверстия в пробке и корпусе не совпадают). В этом положении можно заменить неисправный манометр. Все переключения следует производить медленно и осторожно.

Не нашли то, что искали? Воспользуйтесь поиском:

Лучшие изречения: Увлечёшься девушкой-вырастут хвосты, займёшься учебой-вырастут рога 9520 –| 7536 –или читать все.

91.146.8.87 © studopedia.ru Не является автором материалов, которые размещены. Но предоставляет возможность бесплатного использования. Есть нарушение авторского права? Напишите нам | Обратная связь.

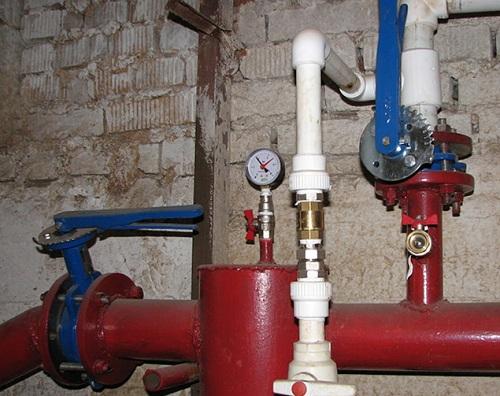

Трехходовой кран для манометра высокого давления. В каких случаях используют такое устройство, как трехходовой кран для манометра

Согласно правилам СНиП в системе трубопровода перед манометром должен быть установлен трехходовой кран, позволяющий производить продувку, проверку или отключение манометра. Трехходовые краны для измерительных манометров мастера сантехники используют при монтаже трубопроводов пара, горячей и холодной воды.

Так же их используют на баллонах и трубопроводах с кислородом, азотом, природным газом, двуокисью углерода, маслами и другими нейтральными жидкостями и газами.

Задача манометров в такой конструкции – показывать давление в баллоне или трубопроводе. Вентиль, в свою очередь, должен обеспечивать безопасность и корректность работы манометра.

Для чего нужен манометрический кран

Установка трехходового манометрического клапана преследует следующие цели:

• Возможность проверить прибор, подключив к нему контрольный манометр;
• Возможность сбрасывать давление перед прибором, что защищает его от залипания стрелки;
• Возможность отключить манометр от системы;
• Возможность продувать манометрический отвод с целью удаления загрязнений, негативно влияющих на точность измерительного прибора.

В промышленных целях и на производствах, где необходим постоянный контроль давления на трубопроводах, установка такого прибора обязательна.

Пренебрежение данным правилом может стоить дорого, так как при неправильных показаниях измерительного прибора и отсутствия контроля давления, возможно повреждение трубопровода.

В домашних условиях вместо крана часто используют проходной муфтовый вентиль, так как давление в домашней системе гораздо ниже.

Режимы работы

В зависимости от положения запорного механизма, клапан для манометра может находится в следующих рабочих режимах:

• Направлять рабочую среду из магистрали в манометр;
• Направление на манометр перекрыто. Манометр пребывает без нагрузки, рабочая среда свободно проходит по трубопроводу;
• Производится сброс давления на измерительном устройстве при закрытом трубопроводе;
• При неправильном повороте запорного механизма, кран может соединить магистраль с атмосферой. Однако в этом случае для прохождения рабочей среды останется отверстие в 3 мм, что позволит избежать поломки манометра.

Виды кранов

Исходя из способов крепления и внутренней конструкции, выделяют три основных вида вентилей.

Пробковый натяжной кран

Свое название он получил от способа герметизации и вида запорного механизма.

Трехходовой пробковый клапан с натяжным способом герметизации выпускается в следующих модификациях:

• С обеих сторон проходного отверстия трубные или метрические резьбы. Третий выход – дренажное отверстие;
• С одной стороны – трубная резьба, с другой – метрическая, с третьей – дренажный выход;
• Аналог первого и второго устройства, но с запорной рукоятью в виде рычага или бабочки;
• Резьбы с двух сторон, с третьей – фланец для подключения манометра.

Изготавливаются такие краны из латуни. Конструкция их абсолютно проста, однако имеют место два существенных недостатка:

• Пробковые вентили требуют довольно большого усилия для приведения в действие запорного или переключающего механизма.
• Из-за мягкости металла (латуни) существует большой риск отрыва хвостовика пробки при подтяжке контрольной гайки.

Шаровый кран с дренажом

Она имеет множество преимуществ перед аналогами:

• Простота самой конструкции;
• Высокая степень герметичности;
• Небольшие габариты;
• Простота монтажа и легкость использования;
• Элементарные проточные зоны, не имеющие зон скопления сора;
• Возможность применения в вязких или застойных зонах.

Шаровый кран получил свое название от особенности внутренности запорного механизма. Внутри конструкции находится шар с прорезью в виде буквы «Г» или буквы «Т».

Изготавливается шаровый кран в тех же модификациях что и пробковый, однако первый всегда оснащается запорной рукоятью.

Шаровый кран с муфтовым отводом

В виде трехходового манометрического крана может использоваться, так же, шаровый кран с обычным муфтовым отводом. В отличие от предыдущего варианта, корпус такого механизма изготавливают не из обычной, а из хромированной латуни.

К муфтовому выходу может подсоединяться дренажный механизм или контрольный манометр.

Установка и обслуживание

Трехходовые краны для манометра устанавливаются на трубопровод так же, как и любые другие запорные механизмы, обратный клапан и прочее.

Резьбовые соединения обматываются фум лентой или и прикручиваются к трубе.

Кран трехходовой для манометра 1/2. В каких случаях используют такое устройство, как трехходовой кран для манометра?

Согласно правилам СНиП в системе трубопровода перед манометром должен быть установлен трехходовой кран, позволяющий производить продувку, проверку или отключение манометра. Трехходовые краны для измерительных манометров используются при монтаже трубопроводов пара, горячей и холодной воды.

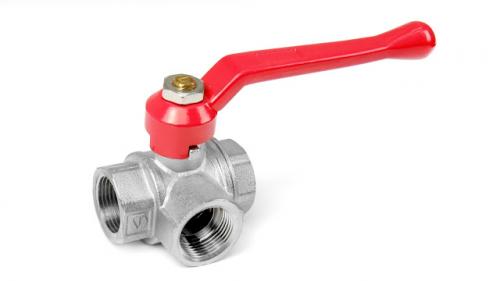

Трехходовой шаровый кран

Так же их используют на баллонах и трубопроводах с кислородом, азотом, природным газом, двуокисью углерода, маслами и другими нейтральными жидкостями и газами.

Задача манометров в такой конструкции – показывать давление в баллоне или трубопроводе. Вентиль, в свою очередь, должен обеспечивать безопасность и корректность работы манометра.

Для чего нужен манометрический кран?

Установка трехходового манометрического клапана преследует следующие цели:

• возможность проверить прибор, подключив к нему контрольный манометр;
• возможность сбрасывать давление перед прибором, что защищает его от залипания стрелки;
• возможность отключить манометр от системы;
• возможность продувать манометрический отвод с целью удаления загрязнений, негативно влияющих на точность измерительного прибора.

В промышленных целях и на производствах, где необходим постоянный контроль давления на трубопроводах, установка такого прибора обязательна.

Трехходовой кран предназначен для установки в систему манометров

Пренебрежение данным правилом может стоить дорого, так как при неправильных показаниях измерительного прибора и отсутствия контроля давления, возможно повреждение трубопровода.

В домашних условиях вместо крана часто используют проходной муфтовый вентиль, так как давление в домашней системе гораздо ниже.

Режимы работы

В зависимости от положения запорного механизма, может находится в следующих рабочих режимах:

• направлять рабочую среду из магистрали в манометр;
• направление на манометр перекрыто. Манометр пребывает без нагрузки, рабочая среда свободно проходит по трубопроводу;
• производится сброс давления  на измерительном устройстве при закрытом трубопроводе;
• при неправильном повороте запорного механизма, кран может соединить магистраль с атмосферой. Однако в этом случае для прохождения рабочей среды останется отверстие в 3 мм, что позволит избежать поломки манометра.

Виды кранов

Исходя из способов крепления и внутренней конструкции, выделяют три основных вида вентилей.

Пробковый натяжной кран

Свое название он получил от способа герметизации и вида запорного механизма.

Пробковый натяжной кран

Трехходовой пробковый клапан с натяжным способом герметизации выпускается в следующих модификациях:

• с обеих сторон проходного отверстия трубные или метрические резьбы. Третий выход – дренажное отверстие;
• с одной стороны – трубная резьба, с другой – метрическая, с третьей – дренажный выход ;
• аналог первого и второго устройства, но с запорной рукоятью в виде рычага или бабочки;
• резьбы с двух сторон, с третьей – фланец для подключения манометра.

Изготавливаются такие краны из латуни. Конструкция их абсолютно проста, однако имеют место два существенных недостатка:

1. Пробковые вентили требуют довольно большого усилия для приведения в действие запорного или переключающего механизма.
2. Из-за мягкости металла (латуни) существует большой риск отрыва хвостовика пробки при подтяжке контрольной гайки.

Шаровый кран с дренажом

Шаровый кран – одна из наиболее новых и наиболее.

Шаровый кран с дренажем

Она имеет множество преимуществ перед аналогами:

• простота самой конструкции;
• высокая степень герметичности;
• небольшие габариты;
• простота монтажа и легкость использования;
• элементарные проточные зоны, не имеющие зон скопления сора;
• возможность применения в вязких или застойных зонах.

получил свое название от особенности внутренности запорного механизма. Внутри конструкции находится шар с прорезью в виде буквы «Г» или буквы «Т».

Изготавливается в тех же модификациях что и пробковый, однако первый всегда оснащается запорной рукоятью.

Обзор трехходовых шаровых кранов (

Шаровый кран с муфтовым отводом

В виде трехходового манометрического крана может использоваться, так же, с обычным муфтовым отводом. В отличие от предыдущего варианта, корпус такого механизма изготавливают не из обычной, а из хромированной латуни.

К муфтовому выходу может подсоединяться дренажный механизм или контрольный манометр.
