Заглушки для водопроводных труб: что это и для чего они нужны

Заглушки для водопроводных труб: что это и для чего они нужны

Зачем нужно глушить трубу:

• Для демонтажа участков, которые не используются.
• Для ввода в эксплуатацию инженерных систем, которые используются для разных целей, и в случае, если в ближайшее время нет планов по дальнейшему обустройству трубопроводов. Если же остальная часть трубопровода в дальнейшем будет использоваться, то вместо заглушек монтируется запорная арматура.

Заглушка металлическая резьбовая применяется при изготовлении емкостей, сосудов и котлов, работающих под высоким давлением. Устанавливать их следует и в случаях, когда планируется подключение специального оборудование или продление трубопровода.Также эти изделия применяются для остановки движения газа, жидкости или иного вещества на конце трубопровода и на ответвлениях. При установке заглушек резьбовых для труб учитываются следующие характеристики: рабочее давление, назначение трубопровода, материал трубы и другие параметры.Заглушка резьбовая применяется в жилых помещениях и в общественных зданиях. Для изготовления резьбовых заглушек используются различные материалы. К преимуществам этих элементов трубопровода относится легкость монтажа и малая цена.С резьбовыми заглушками удобнее работать, чем с приварными, так как не требуется специального оборудования и квалификации.Читайте материал по теме: Трубопроводная арматура оптомОсновные виды резьбовых заглушек1. По назначению резьбы:

• Метрическая. Для герметичного соединения рекомендуется использовать уплотнительную прокладку или кольцо. Изделия применяются в трубопроводах, заполненных минеральным маслом с условным давлением до 45 МПа.
• Трубная. Герметичность достигается за счет применения ФУМ-ленты. Среда в трубопроводе – пар или вода.
• Коническая. Нет необходимости в дополнительном уплотнении, так как при монтаже и затяжке заглушки витки резьбы заминаются, создавая необходимую степень герметизации.

2. По типу резьбы на изделии:

• внешняя (обозначение ВВ);
• внутренняя (обозначение НН).

3. По области применения:

• канализационные;
• водоснабжение (горячее и холодное);
• отопление;
• нефтехимическая промышленность;
• газовая промышленность;
• энергетика.

Связанные вопросы и ответы:

Что такое заглушки для водопроводных труб и для чего они предназначены

В зависимости от эксплуатационных характеристик, габаритных размеров и иных параметров, заглушки подразделяются на различные группы.

По материалу изготовления они могут быть:

• пластиковыми . Они изготавливаются из прочных полимеров, устойчивых к внешним механическим воздействиям. Такая заглушка не поддается коррозии, не взаимодействует с химически агрессивными веществами. Она монтируется в системах из полимерных и металлопластиковых труб, используется в мебельной промышленности. В последнем случае заглушка устанавливается на металлических ножках для защиты напольного покрытия от возможного повреждения;
• резиновыми . Основное назначение таких заглушек – предохранение труб от попадания внутрь грязи и мусора. Так как резиновые изделия пластичны, они не могут применяться как удерживающие фитинги в системе, работающей под давлением. Чаще всего они используются как защитные или транспортировочные элементы. В последнем случае резиновая заглушка устанавливается на торцы труб при их перевозке;
• чугунными . Производители выпускают два типа заглушек: для радиаторов (ГОСТ 8960-75 и 8963-75) и для канализационных сетей (ГОСТ 8942-98). Изделия первой группы называются также радиаторными пробками или футорками, могут иметь правую или левую резьбу. Чугунные заглушки для канализационных инженерных сетей покрыты защитным антикоррозионным слоем, как правило, на основе битумов;
• стальными . Изделия широко применяются на подводящих и магистральных трубопроводах, в системах централизованного тепло- и водоснабжения, на предприятиях нефтегазовой и химической промышленности. Заглушки изготавливают из высоколегированных и нержавеющих марок стали согласно действующим в РФ стандартам: эллиптические штампованные – по ГОСТ 17379-2001, фланцевые – по АТК 24.200.02-90 и т. д.

Какие виды заглушек существуют и в чем их отличия

По конструкции заглушки делятся на следующие категории:

1. Резьбовые заглушки. Они имеют наружную или внутреннюю резьбу, что позволяет надежно фиксировать их на концах труб. Они широко используются в системах с малым и средним давлением. Они отличаются простотой монтажа и демонтажа. Имеют высокую герметичность соединения и возможность многократного использования. Изготавливаются из различных материалов, это могут быть сталь, чугун и пластик.
2. Обжимные заглушки. Фиксируются на трубах с помощью обжимных колец, которые обеспечивают плотное прилегание заглушки к трубе. Они используются в системах с высоким давлением и агрессивными средами. Характеризуются надежностью и долговечностью. Обладают высокой устойчивостью к вибрациям и ударам. Изготавливаются из нержавеющей стали и других коррозионностойких материалов.
3. Фланцевые заглушки. Монтируются на фланцевых соединениях трубопроводов. Они представляют собой диски или пластины, которые прикрепляются к трубам с помощью болтов и гаек. Им характерна высокая герметичность соединения, удобство монтажа/демонтажа. Они имеют возможность использования в системах с различным давлением и температурой. Изготавливаются нержавеющей стали и других металлов.
4. Сварные заглушки. Изделия фиксируются на концах труб путем сварки, что обеспечивает максимальную герметичность и прочность соединения. Они используются в системах с высоким давлением и агрессивными средами. Технические особенности сварных заглушек: абсолютная герметичность, высокая прочность и долговечность, применение в системах с экстремальными условиями эксплуатации. Их производят из нержавеющей стали.

Источник: https://postroivsesam.info/stati/zaglushki-dlya-trub-vodosnabzheniya-vidy-i-kak-vybrat-podhodyashchuyu

Из каких материалов изготавливаются заглушки для водопроводных труб

Заглушки для труб — это разновидность трубопроводной арматуры , которая служит для обеспечения безопасности эксплуатации и герметичности системы с разным давлением. Изделия устанавливаются на концах с помощью резьбы, уплотнительных элементов, сварки.

Как происходит фиксация заглушек

По типу крепления заглушки бывают нескольких видов:

1. Внутренние заглушки. Элементы вставляются внутрь трубы и фиксируются за счет трения или специальных уплотнительных элементов. Они применяются в системах с малым и средним давлением. Преимущества внутренних заглушек заключаются в простоте монтажа, возможности использования в ограниченных пространствах и широком выборе материалов (пластик, резину и металл).
2. Наружные заглушки. Изделия надеваются на конец трубы и фиксируются с помощью резьбы, фланцев или сварки. Они используются в системах с любым давлением и различными условиями эксплуатации. Преимуществами наружных заглушек являются высокая герметичность, удобство монтажа и демонтажа, большой выбор материалов и конструкций.

Материалы заглушек для трубопроводов

В зависимости от материала, который используют для производства, заглушки делятся на следующие категории:

1. Пластиковые заглушки. Изготавливаются из полиэтилена, полипропилена, ПВХ и других полимеров. Они используются в системах с малым давлением и неагрессивными средами. Достоинствами пластиковых заглушек считаются легкость и простота монтажа, устойчивость к коррозии, низкая стоимость. Также их разрешается использовать в системах питьевого водоснабжения.
2. Резиновые заглушки. Производятся из различных видов резины, включая EPDM, силикон и неопрен. Они применяются в системах с малым и средним давлением. Такие изделия характеризуются высокой эластичностью и уплотняющими свойствами. Они имеют устойчивость к химическим веществам. Применяются в системах с вибрацией и динамическими нагрузками.
3. Чугунные заглушки. Они используются в системах с высоким давлением и агрессивными средами. Детали отличаются высокой прочностью и долговечностью. Преимущества чугунных заглушек: высокая механическая прочность, устойчивость к коррозии и износу, применение в тяжелых условиях эксплуатации.
4. Стальные заглушки. Изготавливаются из углеродистой и нержавеющей стали. Они применяются в системах с любым давлением и различными условиями эксплуатации. Для данных элементов характерны высокая прочность и долговечность, устойчивость к коррозии и температурным перепадам, возможность использования в агрессивных средах.

Как правильно выбрать заглушку для конкретного типа трубы

Заглушка – это элемент трубопроводных систем, с помощью которого закрывают концевые отверстия труб. Заглушки применяются в трубопроводных системах промышленных предприятий нефтяной, химической, газовой отраслей, а также в трубопроводах жилищно-коммунальной сферы (водо- и газопроводы, канализация и т.д.). Трубопроводные заглушки используют в следующих ситуациях:

для герметизации концевых отверстий в системах отопления, канализации, газо- и водоснабжения при монтаже трубопровода;

для полного перекрытия магистрали или ее отдельного участка при проведении ремонтных работ;

при производстве котлов, аппаратов, резервуаров, работающих под давлением;

для защиты от попадания внутрь грязи и мусора при транспортировке труб.

Разновидность заглушек по конструкционным характеристикам

В зависимости от предназначения, конструкции и типу присоединения к трубопроводу заглушки бывают:

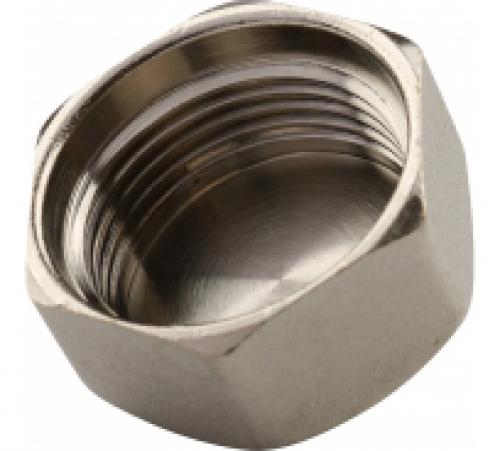

• Резьбовые.

Такие заглушки используются на трубопроводах небольшого диаметра. Резьбовые заглушки, в зависимости от конструкции, могут быть с наружной или внутренней резьбой. При монтаже резьбового элемента соединение дополнительно герметизируется при помощи льна или ФУМ-ленты.

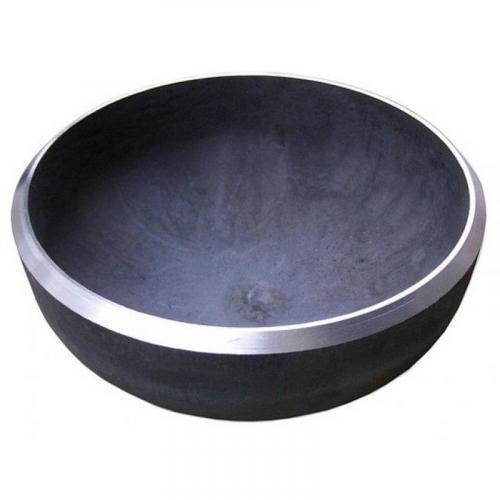

• Эллиптические.

Эти изделия представляют из себя стальные элементы с отбортованными торцами, в разрезе напоминающие эллипс или сферу. При использовании эллиптических заглушек получается надежное долговечное соединение, без возможности демонтажа. Монтаж таких заглушек производится при помощи сварки. Приварные эллиптические заглушки изготавливается из стали, обладающей хорошими сварочными свойствами.

• Плоские.

Плоская стальная заглушка представляет собой стальной диск с патрубком. На внешней стороне плоской заглушки могут располагаться ребра жесткости. Применяются такие элементы при монтаже трубопроводов тепловых электрических станций с температурой теплоносителя не более +425 °C.

• Фланцевые.

Форма фланцевой заглушки полностью повторяют форму стального фланца: его исполнение, тип уплотнительной поверхности. Такое свойство необходимо для создания герметичного соединения заглушки с трубопроводом. Разница лишь в том, что у заглушек отсутствует центральное сквозное отверстие. Поэтому их ещё называют глухими фланцами. Для герметизации соединения применяется прокладка из материала, устойчивого к высокому давлению и воздействию рабочей среды. Обычно это паронит или резина. Фланцевая заглушка устанавливается болтами, которые прикручиваются к фланцу, закрепленному на конце трубы.

• Межфланцевые (поворотные).

К отдельному типу стальных заглушек относятся поворотные заглушки. Они имеют несколько названий: очковая заглушка, реверсивная заглушка, обтюратор. Применяется данный вид заглушек для временного перекрытия движения потока рабочей среды на определенных участках трубопроводной магистрали.

Визуально поворотная заглушка напоминает восьмерку. Конструкция поворотной заглушки - это две стальные детали, соединенные перемычкой. Первая деталь – сплошной, глухой диск, вторая - кольцо со сквозным отверстием. Между этими элементами располагается поворотная ось, которая приводит механизм в действие.

Заглушку поворотную монтируют во фланцевое соединение. При положении «закрыто» в работу вступает первая деталь – сплошной диск, перекрывая поток рабочей среды. При положении «открыто» вторая деталь – кольцо возобновляет движение потока через сквозное отверстие.

• Пневматические.

Пневматические заглушки применяют при проведении аварийных работ. Пневматическая заглушка позволяет в короткий срок изолировать аварийный участок трубопроводной системы. Такая заглушка имеет специальную полость для закачки воздуха. Материалом изготовления заглушки служит резина. В поврежденном участке трубопровода выполняется технологическое отверстие, в которое устанавливается пневматическая заглушка. Далее она заполняется воздухом. Это позволяет надежно перекрыть полость аварийного участка трубопровода.

Классификация заглушек для труб по материалам изготовления.

• Сталь.

Заглушки, используемые на промышленных трубопроводных системах, изготавливают из стали различных марок. Марка стали зависит от транспортируемой рабочей среды и условий эксплуатации трубопровода. Стальные заглушки обладает высокой прочностью, устойчивостью к температурным деформациям, коррозионно-активным средам. Они также широко применяются на трубопроводах централизованного тепло- и водоснабжения, на предприятиях нефтегазовой и химической промышленности.

• Латунь.

Какие преимущества использования заглушек для водопроводных труб

По способу производства и особенностям материала выделяют следующие виды изделий:

Пластиковые заглушки . Они не боятся коррозии, не деформируются, даже при воздействии на них высоких температур. Преимущество их — невысокая стоимость.
• Металлические заглушки. Изготавливают их из стали. Они прочные, долговечные, используются чаще всего для водопроводных или газовых труб. К недостаткам этих изделий можно отнести подверженность коррозии.
• Резиновые заглушки. Защищают трубы от грязи и мусора. Недостаток – не надежны.
• Изделия из хромированного металла. Стоимость их по сравнению с другими аналогами самая высокая. Они не боятся коррозии и имеют привлекательный внешний вид. Используют их в качестве заглушки для забора.

От материала изготовления и зависит область использования фитинга, поэтому при его выборе на этот критерий стоит обращать внимание в первую очередь.

Что касается особенностей конструкции, то можно выделить следующие категории фитингов:

• Пневмозаглушки. Установка происходит с использованием насоса на водопроводные трубы.
• С резьбой. Изготавливают их из металла. Устанавливаются они просто, а соединение получается очень прочным.
• Эллиптические. Устанавливаются на канализационные трубы с помощью сварки.
• Фланцевая заглушка. Фиксируется болтами на обсадных трубах. Изготавливают ее из резины или металла.
• Для перевозки труб устанавливают пластиковые фитинги. Они защищают изделия от повреждений, мусора. Такими же функциями обладают и торцевые заглушки.

Как установить заглушку на водопроводную трубу своими руками

Приспособление применяют во время профилактических и строительных работ для защиты трубопровода от проникновения мусора, инородных частиц, остановки движения транспортируемых продуктов.

Стальные детали обладают наибольшей прочностью, твердостью. Они выдерживают воздействие сред любой степени агрессивности, устойчивы к температурным деформациям, коррозионным, окислительным процессам.

Установить заглушку на трубу можно несколькими способами в зависимости от основного материала.

Существует следующие виды арматуры:

• эллиптические ‒ монтируют на сосуды, аппараты, резервуары высокого давления;
• плоские ‒ в разрезе напоминают прямоугольник;
• фланцевые ‒ повторяют форму фланца, производят в нескольких исполнениях, при установке между ними укладывают металлические и неметаллические прокладки для повышения герметичности соединения;
• резьбовые ‒ эксплуатируют в бытовых сетях;
• пневматические ‒ изготовлены из резины, вставляют внутрь трассы, накачивают воздухом с помощью насоса;
• пластиковые ‒ сделаны из полиэтилена или ПВХ.

Разновидность заглушек

Заглушка на водопроводную трубу

В системах водоснабжения и водоотведения для блокировки потока воды применяют разные типы запорной арматуры. Ее выбирают исходя из расположения металлоконструкции (в помещении, канализации) и ее диаметра. Перед началом сборочных работ отключают подачу жидкости.

Элементы с резьбой предназначены для водопроводов небольшого сечения. Уплотнение резьбовых соединений производят с помощью специальных фум-лент или льняных подмоток, которые увеличивают плотность прижатия изделий.

Пневматические трубодетали представляют собой полые резиновые конструкции, увеличивающиеся в объеме при поступлении воздуха, подаваемого насосной установкой. Устройства позволяют делать ремонт без отключения основной водопроводной ветки. Их вставляют после удаления рабочей среды из водовода.

Заглушка на канализационную трубу

Применяют в плановом или экстренном порядке для полной или кратковременной блокировки просвета и движения твердых плотных частиц. При укладке водопровода внутри квартиры запорные элементы устанавливают в местах:

• запланированного ввода сливов бытовой техники;
• врезки трубопроката в стояк;
• присоединения нескольких трубопроводных веток меньшего диаметра;
• запасного подключения сливных шлангов.

Выбирают деталь, исходя из основного материала трубных участков ‒ полипропилена или поливинилхлорида (ПВХ). Используют изделие из пластика. Его вставляют в выход отвода или тройника на прокладку из резины. Для обеспечения наилучшего прилегания трубодеталей резиновое кольцо предварительно смазывают силиконом.

Для перекрытия чугунных трубопроводов сначала вворачивают пластиковый фитинг или раструб с использованием герметика или специального раствора. После этих действий закрепляют арматуру, исключая образование щелей и перекосов.

Заглушка на газовую трубу

При блокировке газопроводов не используют резьбовые и пневматические пробки. Эти элементы не обеспечивают требуемого уровня герметизации. При необходимости перекрытия магистрали на длительный срок применяют фланцевые и/или эллиптические трубодетали. Работы по установке фитингов выполняют бригады газовиков в следующем порядке:

• проводят проверку затворов запорных устройств на границах отключаемого участка;
• снижают давление газа до нуля;
• снимают силовое и оперативное напряжение с электроприводов задвижек или другой арматуры;
• осторожно разбалтывают фланцы, сохраняя имеющиеся уплотнители;
• устанавливают крышку, постепенно стягивая болты (шпильки), старые паронитовые прокладки заменяют на новые;
• продувают заглушенное пространство сжатым воздухом.

Заглушка на пластиковую трубу

Для остановки движения транспортируемых веществ в полипропиленовых трубопроводах устанавливают пластмассовые пробки, которые наваривают на трубный отрезок с помощью паяльника. Для открытия подачи жидкости деталь срезают, на ее месте устанавливают другой фитинг.

Монтаж можно также производить посредством холодной сварки, в результате получая клеевое соединение. Для временного перекрытия трубопроводного участка используют крышки с резьбой.

В некоторых случаях трубодетали выполняют декоративную функцию. Например, в мебельной промышленности они обеспечивают законченность интерьера, защищают предметы от проникновения мусора, грязи, пыли.

Как приварить заглушки на профильную трубу

Приспособления помогают блокировать отверстия от проникновения влаги, посторонних объектов. Для конструкций, имеющих квадратную или прямоугольную форму, предназначены соответствующие пробки. Преимущественно их изготавливают из пластика ‒ того же материала, что и предметы, подлежащие изоляции.

Для трубопроводов из поливинилхлорида используют элементы из ПВХ, для водопроводов из ПНД ‒ фитинги из полиэтилена низкого давления, для стальных металлоконструкций ‒ детали из стали.

Устройства делят на:

• внутренние ‒ вставляют в торец;
• наружные ‒ надевают на трассу, забивают киянкой.

При необходимости консервации магистрали на длительный период приборы приваривают к профилям по периметру, прибегая к сварочному аппарату или паяльнику.

Какие недостатки могут быть у заглушек для водопроводных труб

Описываемые в статье изделия подразделяют на разные типы в зависимости от их конструктивных особенностей . В этом случае различают такие виды заглушек на трубы:

1. сферические (иначе – эллиптические);
2. пневматические;
3. резьбовые;
4. транспортировочные;
5. торцевые;
6. фланцевые.

Сферические стальные фитинги делают из сплавов 12Х18Н10Т, 09Г2С, 12Х18Н10Т, 08Х18Н10 и некоторых других металлургических композиций. Такие заглушки подходят для перекрытия отдельных участков трубопроводов. Кроме того, их применяют для обустройства днищ разнообразных промышленных резервуаров. Стальные эллиптические изделия устанавливаются посредством сварки. А производят их всегда по технологии штампования.

Сферические заглушки можно сделать и из резины. Подобные конструкции выполняются в виде надувного прочного шара, который оснащается специальным насосом с небольшими габаритами. Такая пневматическая заглушка вставляется в трубопровод, а затем накачивается воздухом. В результате расширения отверстие трубы становится полностью заблокированным. Простая пневматическая заглушка может стоить всего несколько долларов. А вот цена подобных изделий, используемых на крупных промышленных магистралях, обычно исчисляется сотнями и даже тысячами.

Сферические заглушки для труб

На муниципальные и частные водопроводные сети часто монтируют резьбовые глушащие элементы. Стоят они копейки, а в работе показывают себя вполне надежными изделиями. Устанавливают их, как понятно из названия, на резьбу, имеющуюся на трубе. Резьбовые круглые пробки бывают пластиковыми (редко) и металлическими (основной ассортимент таких фитингов состоит именно из них).

Транспортировочные заглушки имеют цельную элементарную конструкцию, предполагающую наличие простого крепежа (механического). Делают их в форме своеобразного колпака либо чехла.

Транспортировочные круглые и профильные пробки нужны для защиты труб при их перевозке. Задача подобных изделий – уберечь трубные изделия от мусора. Как правило, транспортировочные заглушки изготавливаются из пластика. Реже встречаются металлические пробки. Функционально транспортировочные изделия аналогичны торцевым заглушкам. Последние монтируются на неиспользуемые (временно либо постоянно) участки трубопроводов. Они также предохраняют трубы от засорений.

Фланцевые изделия делают из резины или металлических сплавов. Монтируются они особыми заклепками либо обычными болтами. Указанные крепежные элементы ставятся в специальные отверстия, которые прорезаются в верхней области пробки. Достоинство таких заглушек – возможность их демонтажа в любое время, а затем и повторной установки. Все делается быстро и без лишних сложностей.
