Быстро набравшие популярность пластиковые трубопроводы для канализационных сетей значительно потеснили на рынке использовавшихся для аналогичных целей металлических конкурентов. Тем не менее безраструбные чугунные трубы SML по-прежнему активно применяют при монтаже внутренних систем водоотведения, так как они обладают рядом ощутимых преимуществ по сравнению с изделиями из поливинлхлорида и полипропилена.

Термин SML применяется для обозначения безраструбных трубопроводов , изготовленных методом центробежного литья из серого чугуна , который характеризуется высоким содержанием графита. С целью дополнительной защиты от коррозии на внешнюю поверхность трубопровода наносят слой грунтовки толщиной около 40 микронов, а на внутреннюю – эпоксидное покрытие толщиной 120 микронов для предотвращения воздействия транспортируемых агрессивных сред и снижения шероховатости. В качестве сырья для производства трубопроводов данного типа активно используется металлолом, что позволяет существенно снизить стоимость продукции.

Ещё одна особенность SML заключается в особой системе соединени я. В отличие от своих предшественников, безраструбные чугунные трубы соединяются стык в стык, а герметизацию соединения и одновременно крепление отдельных участков друг к другу и фитингам обеспечивают специальные хомуты из нержавеющей или оцинкованной стали с манжетами из EPDM.

Основные преимущества безраструбных чугунных труб SML в сравнении с трубопроводами из ПВХ и ПП

Высокая прочность. Показатель прочности на разрыв у чугунных безраструбных труб составляет не менее 200 МПа (до 150 МПа для фитингов), а на сжатие – не менее 600 МПа . У лучших представителей пластиковых труб прочностные характеристики как минимум в 1,5–2 раза хуже.

Отличная термостойкость и негорючесть. Чугунные трубы способны выдержать без потери механических свойств повышение температуры до 400º С и соответствуют высшему классу огнестойкости классу A1, что означает следующее: при пожаре они не воспламеняются и не разрушаются, препятствуя распространению огня через стены и перекрытия. Пластиковые трубы хоть и не поддерживают горение, но начинают оплавляться при гораздо более низкой температуре. При повышении температуры на 50º С линейное расширение SML трубопровода длиной 10 м составит лишь 5,25 мм, тогда как полиэтиленовая труба той же длины увеличится на 45 мм.

Качественная звукоизоляция. Структура материала трубопровода SML, а также система крепления с акустическими изолирующими манжетами позволяет добиться существенного снижения уровня шума и вибраций, распространяемых по трубопроводу. Это позволяет избежать необходимости использования звукоизолирующих материалов для труб.

Стойкость к агрессивным средам. Внутреннее покрытие SML трубопроводов способно стойко выдерживать не только воздействие различных моющих и чистящих средств, пятновыводителей и прочих агрессивных веществ, характерных для бытовых стоков, но и различных растворителей, щелочей и кислот с показателем pH1 и ниже.

Длительный срок службы. Различные производители ПВХ и ПП труб гарантируют функционирование своих изделий в течение 25–50 лет с момента ввода в эксплуатацию. Срок службы SML трубопроводов составляет 85–100 лет.

Следует отметить, что безраструбные чугунные трубопроводы не уступают пластиковым с точки зрения коррозийной стойкости и гладкости стенок, которая препятствует образованию отложений на внутренней поверхности. Единственные очевидные преимущества ПВХ и ПП труб перед SML – меньший вес и стоимость, при этом они далеко не всегда соответствуют нормам, предъявляемым при строительстве общественных и производственных зданий.

Связанные вопросы и ответы:

Какие преимущества у чугунных канализационных труб SML по сравнению с трубами из других материалов

Безраструбные чугунные системы внутренней канализации SML всё более активно применяются при строительстве и реконструкции промышленных предприятий, общественных зданий и многоквартирных домов повышенной этажности. Применение современных материалов и технологий изготовления позволяет обеспечить им ряд преимуществ по сравнению со ставшими популярными в последние годы коммуникациями из полиэтилена и поливинлхлорида. С недавнего времени трубы, фитинги и соединители SML производятся на территории РФ, что обеспечивает их доступность.

5065

Особенности применения

Особенности изготовления и монтажа безраструбных чугунных труб SML

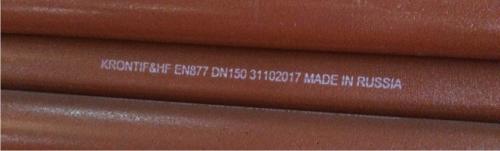

С 2016 года чугунные трубы и фасонные элементы канализационных систем SML, а также трубные хомуты для них производятся в России под брендом KRONTIF&HF. Это позволяет снизить стоимость изделий за счет отсутствия зависимости от курса евро, а также сократить сроки поставки продукции. При этом качество её не уступает аналогичным европейским изделиям, так как процесс производства контролируется британскими специалистами компании HALIFAX LTD, входящей в концерн Hargreaves Foundry. Все изделия производятся на современном европейском автоматизированном оборудовании из высококачественного сырья.

Технология производства и преимущества безраструбной чугунной системы канализации SML KRONTIF&HF

Основные элементы систем канализации SML KRONTIF&HF – трубы, отводы, тройники, крестовины, переходники, заглушки и т. п. изготавливаются из литейного чугуна. На внутреннюю и внешнюю поверхности путем погружения наносится двухкомпонентное эпоксидное покрытие. Затем производится обжиг изделий при температуре 180 ºС, что обеспечивает надежное сцепление покрытия с поверхностью металла. Такая технология позволяет совместить характерные для чугунных изделий свойства со стойкостью к коррозии и агрессивному воздействию сточных вод. На внешнюю поверхность также наносится слой грунтовки. При необходимости трубопроводы и фасонные части могут дополнительно лакироваться и краситься.

Основные преимущества использования безраструбных чугунных труб производства KRONTIF&HF:

• Высокая механическая прочность и твердость. Ударная прочность (предельное сжатие) не менее 350 MPa, прочность на разрыв не менее 200 MPa, плотность7,2 кг/куб.дм. SML трубопроводы могут прокладываться как открытым способом, так и в грунте или бетоне. При использовании стандартных соединителей они рассчитаны на типичное для канализационных систем давление до 0,5 бар, а при условии применения усиленных могут выдержать до 10 бар.
• Негорючесть и низкий коэффициент температурного расширения. Чугунные трубопроводы, в отличие от пластиковых, не повреждаются открытым пламенем или в результате сильного нагрева при возгорании. Они полностью удовлетворяют противопожарным нормам, так как не выделяют токсичных веществ при пожаре и позволяют ему распространяться через стены и перекрытия. Коэффициент линейного теплового расширения у чугунных труб составляет всего 0,0105 мм/мК, что позволяет обходиться без дополнительных компенсаторов при монтаже.
• Стойкость к воздействию агрессивных сред. Стойкое эпоксидное покрытие гарантирует компонентам SML-систем высокую устойчивость к компонентам сточных вод, в том числе химическим веществам с pH2-pH12.
• Пониженный уровень шума. Трубы не нуждаются в дополнительной звукоизоляции и скрытом размещении в коробах для предотвращения передачи звука перемещающейся по ним среды.
• Экологичность и возможность переработки. Изделия могут быть произведены из вторичного сырья и сами подлежат переработки после окончания срока службы.

Где можно приобрести чугунные канализационные трубы SML

Безраструбные чугунные трубы SML применяются для монтажа канализационных трубопроводов и систем отведения стоков в высотных зданиях. Их применяют для объектов с повышенными требованиями к шумоизоляции и пожарной безопасности. В том числе такие трубопроводы монтируют в бизнес-центрах, жилых комплексах, медицинских, учебных учреждениях, на культурных объектах.

Особенности безраструбных чугунных труб SML

Производство труб SML осуществляется по технологии центробежного литья из чугуна с пластинчатым графитом. Условный диаметр составляет от 50 до 200 мм, длина — до 3 метров. На внутреннюю поверхность наносится антикоррозионное покрытие на основе двухкомпонентной эпоксидной смолы. Снаружи используется покрытие из акрилового лака.

Для сборки трубопроводов используются разные типы фитингов, в том числе:

• - отводы для изменения направления потока с углом изгиба 15, 30, 45, 70, 88,5°;
• - отводы для байпасных линий с углом изгиба 135°;
• - параллельные отводы;
• - ответвления;
• - тройники;
• - переходные трубы;
• - уловители запаха;
• - ревизии для обслуживания и чистки трубопровода и т. д.

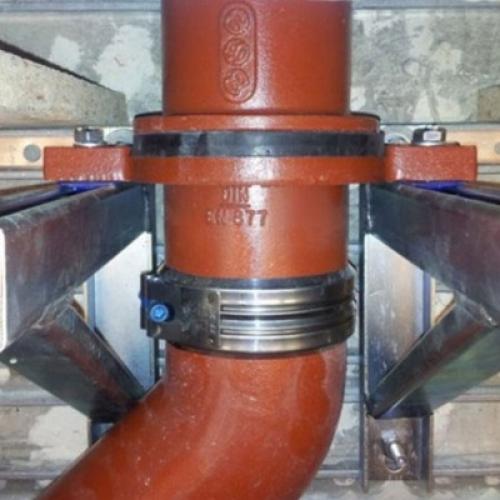

Для соединения между собой труб и стыковки их с фитингами используются манжеты и хомуты, изготовленные из нержавеющей стали. Герметизируют место стыка уплотнительные кольца. Кроме этого, для соединения труб применяют специальные двойные втулки из пластика.

Преимущества труб SML

Благодаря своей структуре и характеристикам используемых материалов чугунные трубы SML отличаются такими показателями:

• - Высокая степень звукоизоляции, позволяющая монтировать трубопроводы на объектах с повышенными требованиями к шумозащите.
• - Высокий уровень пожарной безопасности — трубы совершенно негорючие, обладают значительной огнестойкостью.
• - Отличные гидродинамические характеристики — гладкие внутренние стенки и отсутствие раструбных соединений обеспечивают высокую пропускную способность трубопровода, предотвращают образование засоров.
• - Высокая прочность, устойчивость к механическим воздействиям и коррозионная стойкость чугунных труб с защитным покрытием обеспечивают многолетний срок эксплуатации.
• - Простой монтаж благодаря специальным соединениям, обеспечивающим полную герметичность трубопровода.
• - Надежная защита от протечек без применения дополнительных уплотнительных элементов.
• - Возможность использования не только на безнапорных, но и на напорных линиях. При установке усиливающих хомутов трубопровод из безраструбных труб SML выдерживает внутреннее давление до 10 атмосфер.

Благодаря этим характеристикам чугунные трубы SML становятся отличной альтернативой пластиковым трубопроводам, особенно в зданиях, где важно обеспечить высокий уровень пожарной безопасности и бесшумную работу коммуникаций.

Заказать чугунные безраструбные трубы SML

Компания «Профильмет» выполняет поставки чугунных бесраструбных труб SML и фитингов для их монтажа. В каталоге оригинальная продукция ведущих торговых марок, отвечающая положениям стандартов, рассчитанная на многолетнюю эксплуатацию. Заказывайте трубы по выгодным ценам без дополнительных посреднических наценок, с дополнительными скидками на опт. Доставка товара выполняется в Москве и по всей России.

Как определить необходимый диаметр чугунных труб SML для конкретного проекта

Трубы из чугуна обладают особой прочностью и могут выдерживать большие нагрузки при перегонке жидкости. Это обусловлено тем, что материал производится под давлением, при этом в него добавляют мелкодисперсную графитовую смесь. Это позволяет улучшить характеристики прочности на разрыв за счёт упрочнения структуры. Но это ещё не всё – изнутри такие изделия покрываются эпоксидной смолой слоем в 130 микрон. С наружной стороны канализационная труба обработана полимерным составом толщиной в 40 микрон.

Таким образом, внутри и снаружи изделие надёжно защищено от пагубного влияния внешних воздействий, агрессивной химии, содержащейся в воде, и не подвержено коррозийным процессам.

Безраструбная труба является идеально гладкой, а соединяется с другими аналогичными элементами посредством приспособления, состоящего из двух специальных элементов:

• хомута, выполненного из качественной нержавеющей стали;
• прочной эластомерной манжеты.

При монтаже можно выбрать два варианта хомутов:

• Rapid – приспособление с одним винтом;
• CV – деталь, имеющая два винта.

Для безнапорного вида канализации с давлением внутри системы 0,5 бар, применяются обычные соединительные хомуты. Но в напорной конструкции, где может наблюдаться давление до 10 бар, могут быть использованы только усиливающие изделия, фиксирующиеся поверх труб. Благодаря этим элементам любые замены при повреждениях отдельных участков происходят быстро, просто и качественно.

Поскольку применяется данная продукция для двух типов канализационных сооружений – с наружным отведением сточных вод и внутренних трубопроводов, она также разделяется на два вида изделий, приспособленных для конкретных условий эксплуатации.

Благодаря многим преимуществам такие трубы нашли применение как в промышленной области, так и в коммунальном хозяйстве жилых и государственных учреждений.

Можно ли использовать чугунные трубы SML для наружной канализации

Продукция под престижным брендом RUS SML прочно укоренилась в современном строительном мире в качестве неотъемлемой составляющей для различных типов объектов, включая жилые дома, коммерческие комплексы и промышленные сооружения.
Трубы SML доступны в России, изделия можно приобрести в Москве, Петербурге, Екатеринбурге и многих других городах, фитинги под нашим брендом, фитинги производятся с использованием передовых технологий и материалов высочайшего качества, что обеспечивает непревзойденную стойкость и функциональность канализационных систем на протяжении многих лет.

Производство и качество

RUSSML – это признанный лидер на российском рынке чугунных канализационных труб, известный своим стремлением к совершенству и инновациям в области производства. Одним из ключевых преимуществ продукции РУС СМЛ является использование передовых технологий, включая специальные обработки поверхности и защитные покрытия труб SML, которые гарантируют продукции долгий срок службы и высокую устойчивость к различным агрессивным воздействиям.

Весь процесс производства подвергается строгому контролю со стороны опытных специалистов, начиная с отбора сырья и литья, и заканчивая обработкой поверхности и упаковкой готовой продукции. Это гарантирует высочайшее качество и соответствие всем нормам безопасности и надежности.

Строгий процесс контроля включает в себя: Проверку материала, чтобы удостовериться в его соответствии спецификациям и стандартам качества. Оценку размеров труб sml для обеспечения точной установки и работы системы. Это включает в себя проверку диаметра, толщины стенок и других геометрических характеристик. Проверку устойчивости конструкций. Изделия оцениваются на способность выдерживать различные нагрузки, включая механическое напряжение, давление и другие факторы. Все изделия отвечают требованиям ГОСТ EN 877.

Использование продукции RUSSML позволяет минимизировать зависимость от европейского импорта и обеспечивает надежность и безопасность вашей канализационной системы. Трубы РУС СМЛ  – это не просто продукция, а надежная основа для вашего проекта, которая прекрасно подходит в качестве замены европейским аналогам благодаря своему высокому качеству, надежности и долговечности.

Каковы сроки доставки при покупке труб SML в интернет-магазине

Крепление трубопроводов SML

Вертикальные трубопроводы необходимо закреплять с максимальным расстоянием между точками крепления не более 2,0 м . Таким образом, в пределах одного этажа стояк имеет как минимум 2 точки крепления. Крепежные хомуты следует размещать на одинаковом расстоянии от соединительного хомута, причем отступ в обе стороны от соединительного хомута не должен превышать 0,75 м . Рекомендуется одну из точек крепления располагать в непосредственной близости от установленного тройника (или крестовины). Для предотвращения смещения вертикальных трубопроводов (стояков) диаметром 100 мм и более под действием собственного веса, требуется устройство опор стояка. Опора стояка представляет собой узел, состоящий из опорной трубы с буртиком и опорного кольца с резиновой прокладкой . Опорная труба опирается буртиком на резиновую прокладку кольца, а кольцо жестко фиксируется на настенных монтажных консолях. Опоры стояка необходимо размещать через каждые 12 м (либо через каждые 4 этажа). При определении количества и мест расположения опор стояка следует учитывать прочностные характеристики конструкций, к которым предполагается крепить опоры. При недостаточной прочности конструкций (ограждающих стен) расстояния между опорами необходимо сокращать (т.е.увеличивать частоту точек опоры) в соответствии с несущей способностью конструкций и весом участка трубопровода. Самая нижняя опора должна размещаться над перекрытием подвального помещения. Опоры стояков необходимо устанавливать как можно ближе к стенам во избежание возникновения значительного изгибающего момента на точки крепления монтажных консолей.

Для горизонтальных трубопроводов точки крепления необходимо располагать равномерно, расстояние между ближайшимим точками опоры должно быть в пределах 1,5-2 м . Горизонтальные участки длиной 2 м и более фиксируются как минимум в двух точках. Также точки крепления следует размещать на равном расстоянии от соединительных хомутов. Расстояние от соединительного хомута до ближайшей точки крепления не должно быть более 0,75 м (в обоих направлениях) . Горизонтальные участки трубопроводов, закрепленные на маятниковых подвесах, требуется жестко закреплять путем устройства постоянных опор трубопровода с шагом 10-15 м. Данная схема крепления обеспечивает надлежащую продольную устойчивость соединений. Также жестко должны закрепляться места изменения направления трубопровода и коллекторы в местах выходов ответвлений. Для фиксации трубопровода диаметром DN 50-150 рекомендуется применять трубные хомуты с эластичной резиновой прокладкой и резьбовым соединением М12. Также для диаметров труб до DN 100 мм допускается использование хомутов с резьбой М8. Трубы диаметром DN 200, трубопроводы ливневой канализации и напорные участки необходимо крепить, используя хомуты с резьбовым соединением М16.

Как правильно установить чугунные канализационные трубы SML

Европейский стандарт EN 877, в соответствии с которым изготавливаются трубы и фитинги SML торговой марки ЕСК, является одним из наиболее строгих стандартов качества, регулирующим выпуск изделий для инженерных систем. Труба чугунная SML торговой марки ЕСК, соответствующие этому стандарту, отличается высочайшим качеством. При производстве трубы SML скрупулёзно соблюдаются нормативные требования, чётко соблюдаются все регламенты.Трубы и фитинги SML торговой марки ЕСК имеют внешнее покрытие из цинка и служат для слива сточных вод, повышенная агрессивность которых обусловлена присутствием в них кислот, щелочей, солей, а также их температурой. Трубы и фитинги SML торговой марки ЕСК могут применяться в системах наземного либо подземного дренажа.Эпоксидная смола полностью защищает поверхность трубы практически от всех видов химического и физического воздействия.Благодаря структуре материала трубы и фитинги SML торговой марки ЕСК обладают высокими показателями по звукоизоляции. Они пригодны для монтажа на объектах с повышенными требованиями к шумозащите: в отелях, жилых комплексах, концертных залах, в переговорных и др. Система труб и фитингов SML демонстрирует уровень шума от 10 до 25 дБ(А).Трубы и фитинги SML торговой марки ЕСК относятся к классу пожаробезопасности А1. SML-трубы являются негорючими и соответствуют стандарту DIN EN 877. В случае пожара сохраняют свои функциональные свойства и герметичность, не выделяют ядовитые газы, не плавятся. Монтаж в межэтажные перекрытия не требует проведения дополнительных противопожарных мероприятий.Применение стандартизированных механических соединительных элементов (хомуты для трубы SML – хомутные соединительные элементы из нержавеющей стали (типа Rapid или CV), имеющие специальную прокладку из химически устойчивой резины (EPDM)) и возможность модульной сборки конструкций позволяет значительно упростить и ускорить процесс монтажа SML труб, а также даёт возможность удаления и замены фрагмента трубопровода без полного демонтажа и нарушения целостности всей рабочей системы.Такое соединение труб SML обеспечивает полную герметичность стыков при монтаже и избавляет от необходимости применения дополнительных уплотняющих элементов.При этом применение указанных хомутов предполагает, что канализационные стоки выводятся самотёком, поскольку они рассчитаны на давление в системе, не превышающее 0,5 бар. Использование дополнительных усиливающих хомутов, устанавливаемых поверх соединительных хомутов, позволяет увеличить расчётное давление в системе – при применении хомутов типа Kombi-Kralle, до 10 бар, типа GRIP-E – до 16 бар. Это позволяет системе канализации из чугунных труб SML справляться с любой задачей по водоотведению, в том числе с кровли высотных зданий.Минимальный гарантированный срок эксплуатации трубы чугунной SML – 50 лет. Благодаря высокому запасу прочности, намного превосходящему требования стандарта EN 877, отсутствию необходимости технического обслуживания, возможности открытой прокладки, чугун является наилучшим материалом для применения во внутренних или внешних инженерных системах зданий.

Какой гарантийный срок на чугунные трубы SML

Для системы канализации используются безраструбные чугунные трубы (SML).Чугунная труба SML изготавливается из сплава железа и углерода с высоким содержанием графита. Именно такое сочетание придает трубопроводу высокую прочность.

Также чугунная труба SML обладает такими особенностями:

• Бесшумность при прохождении канализационных стоков;
• Пожарная устойчивость;
• Характерная жесткость конструкции;
• Устойчивость к любым погодным и температурным условиям.

Размер изделий SML определяется их внутренним диаметром. К примеру, чугунная труба SML DN 100 имеет внутренний диаметр 100 мм и наружный диаметр 110 мм. Наиболее востребованными являются такие виды трубопровода для канализации:

• Трубопровод 100 мм;
• Труба чугунная 150 мм;
• Труба чугунная 200 мм;
• Труба чугунная 300 мм.

Трубопровод SML не требует дополнительных затрат на шумоизоляцию, имеет продолжительный срок использования, длительный период службы без необходимости проведения ремонтных работ, а поэтому значительно экономит средства и усилия застройщиков.

Соединение SML трубопровода производится с помощью специальных зажимных хомутов. Также для того чтобы соединить элементы в местах разветвлений и поворотов канализации, используются металлические фитинги:

• Переход с диаметра 200 на 100 мм;
• Переход с 150 на 100 мм;

В целом монтаж канализационного трубопровода не составляет сложностей, некоторые вопросы могут возникнуть только в том, как соединить элементы для подключения унитаза. Однако выполнение простых рекомендаций поможет произвести установку унитаза надежно и герметично.
