Принцип работы трехходового крана для манометра: подробное объяснение

Введение

Трехходовой кран для манометра — это важный элемент трубопроводных систем, который позволяет безопасно и удобно измерять давление в различных точках. Такие краны широко применяются в промышленности, энергетике и других областях, где требуется точный контроль давления. В данной статье мы рассмотрим принцип работы трехходового крана, его конструкцию и преимущества использования.

Конструкция трехходового крана

Трехходовой кран состоит из следующих основных элементов:

  • Корпус крана — основная часть, которая соединяет три точки трубопровода.
  • Клапан — подвижный элемент, который направляет поток жидкости или газа.
  • Рукоятка — механизм для управления положением клапана.
  • Уплотнительные элементы — обеспечивают герметичность соединений.

Основные положения клапана

Клапан может находиться в трех положениях:

  1. Первое положение: соединение между входом и первым выходом.
  2. Второе положение: соединение между входом и вторым выходом.
  3. Третье положение: все выходы закрыты.

Принцип работы

Принцип работы трехходового крана основан на способности клапана переключать поток между тремя точками. Это позволяет использовать один манометр для измерения давления в разных частях системы без необходимости его переустановки.

Как происходит переключение?

Переключение осуществляется поворотом рукоятки, который меняет положение клапана. В зависимости от положения клапана, манометр подключается к нужной точке системы. Это обеспечивает удобство и безопасность измерений.

Преимущества использования

Использование трехходового крана для манометра имеет следующие преимущества:

  • Удобство и безопасность измерений.
  • Возможность использования одного манометра для нескольких точек.
  • Герметичность и надежность.
  • Долговечность и простота обслуживания.

Технические характеристики

Технические характеристики трехходовых кранов могут варьироваться в зависимости от модели и производителя. Ниже представлена таблица с основными характеристиками:

Характеристика Описание
Материал корпуса Металл, пластик или другие материалы в зависимости от среды.
Диапазон давлений От 0 до 1000 бар и выше.
Температурный диапазон От -50°C до 300°C.
Тип соединения Резьбовое, фланцевое или другие виды.

Рекомендации по выбору

При выборе трехходового крана для манометра следует учитывать следующие факторы:

  • Среда, с которой контактирует кран (жидкость, газ, пар).
  • Диапазон давлений и температур.
  • Тип соединения и размеры.
  • Материал корпуса и уплотнительных элементов.

Связанные вопросы и ответы:

Вопрос 1: Каков принцип работы трехходового крана для манометра

Трехходовой кран для манометра работает на основе управления потоками жидкости или газа через три отверстия. Он позволяет подключать манометр к системе, переключать поток между манометром и основным потоком, а также отключать манометр от системы. Конструкция крана включает вращающийся элемент (рукоятку), который, при повороте, меняет положение клапанов, тем самым направляя поток в нужное отверстие. Это обеспечивает возможность измерения давления без прерывания основного процесса. Простота и надежность конструкции делают такой кран незаменимым в различных гидравлических и пневматических системах.

Вопрос 2: Какие основные элементы конструкции трехходового крана

Основные элементы трехходового крана включают корпус с тремя отверстиями, вращающийся стержень с клапанами, уплотнительные кольца и ручку для управления. Корпус обеспечивает герметичность и соединение с системой, а стержень с клапанами направляет поток жидкости или газа. Уплотнительные кольца предотвращают утечки, а ручка позволяет легко переключать положение клапанов. Эта конструкция обеспечивает долговечность и надежность крана.

Вопрос 3: Какие преимущества использования трехходового крана для манометра

Использование трехходового крана для манометра предоставляет несколько преимуществ. Во-первых, он позволяет быстро и безопасно подключать манометр к системе без остановки основного процесса. Во-вторых, кран обеспечивает возможность переключения между манометром и основным потоком, что упрощает измерения. В-третьих, конструкция крана предотвращает утечки и обеспечивает герметичность, что повышает безопасность. Кроме того, трехходовой кран компактен и легко интегрируется в различные системы.

Вопрос 4: Как правильно эксплуатировать трехходовой кран для манометра

Для правильной эксплуатации трехходового крана необходимо соблюдать несколько правил. Перед подключением манометра убедитесь, что кран установлен правильно и все соединения герметичны. При измерении давления убедитесь, что манометр рассчитан на рабочее давление системы. После завершения измерений отключите манометр от системы, чтобы избежать его повреждения. Регулярно осматривайте кран на наличие износа или утечек и проводите профилактическое обслуживание.

Вопрос 5: Как подключить манометр через трехходовой кран

Для подключения манометра через трехходовой кран выполните следующие шаги. Сначала установите кран в систему, соединив его с необходимыми трубопроводами. Затем подключите манометр к одному из отверстий крана, убедившись в герметичности соединения. Проверьте положение клапанов, чтобы манометр был подключен к системе. После завершения измерений переключите кран в положение, отключающее манометр от системы, чтобы предотвратить его повреждение.

Вопрос 6: Какие возможные проблемы могут возникнуть при использовании трехходового крана

При использовании трехходового крана могут возникнуть такие проблемы, как утечки через уплотнения, неправильная работа клапанов или износ элементов. Утечки могут возникнуть из-за износа уплотнительных колец или неправильной установки. Неправильная работа клапанов может быть вызвана загрязнением или механическим повреждением. Износ элементов может произойти из-за длительного использования или воздействия агрессивных сред. Для предотвращения этих проблем регулярно осматривайте кран и проводите профилактическое обслуживание.

Вопрос 7: Как выбрать трехходовой кран для конкретного применения

Выбор трехходового крана зависит от нескольких факторов. Во-первых, учитывайте рабочее давление системы, чтобы кран мог выдерживать необходимые нагрузки. Во-вторых, выбирайте материал, соответствующий типу рабочей среды – например, для агрессивных жидкостей необходимы специальные материалы. В-третьих, обратите внимание на размеры соединений, чтобы они соответствовали вашей системе. Также учитывайте температуру и дополнительные функции, такие как быстрое соединение или усиленная герметичность.

Вопрос 8: Какие меры безопасности необходимо соблюдать при использовании трехходового крана

При использовании трехходового крана необходимо соблюдать несколько мер безопасности. Во-первых, убедитесь, что кран установлен правильно и все соединения герметичны. Во-вторых, перед измерением давления убедитесь, что манометр рассчитан на рабочее давление системы. В-третьих, при работе с агрессивными средами используйте защитное оборудование. Также важно регулярно осматривать кран на наличие износа или повреждений и проводить профилактическое обслуживание. Это поможет предотвратить аварии и обеспечить безопасность эксплуатации.

Каков основной принцип работы трехходового крана для манометра

Зачем нужен 3 х ходовой кран для манометра? Всегда ли он должен устанавливаться? В каких вариантах исполнения выпускаются эти устройства? Какие неисправности характерны для них? Чем герметизировать резьбовые соединения при установке крана? Попробуем ответить на эти вопросы.

Принцип работы трехходового крана для манометра: подробное объяснение

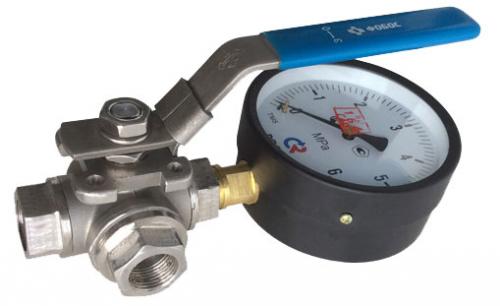

Манометр с трехпроходным краном.

Цели

Для начала выясним, для чего вообще нужен трехходовой манометрический кран.

Его установка преследует следующие цели:

  • Она позволяет провести поверку измерительного прибора, подключив контрольный манометр .

Уточним: разумеется, в этом случае кран должен иметь не дренажную трубку, а полноценный отвод с резьбой или трубным фланцем для подключения второго прибора.

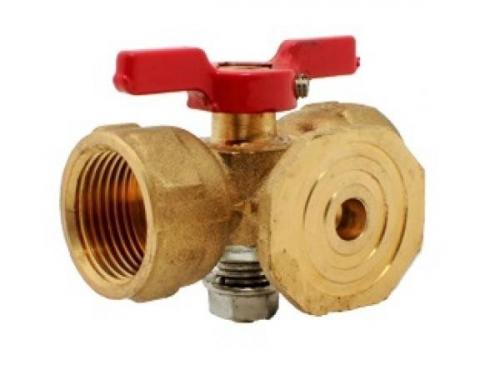

Принцип работы трехходового крана для манометра: подробное объяснение 01

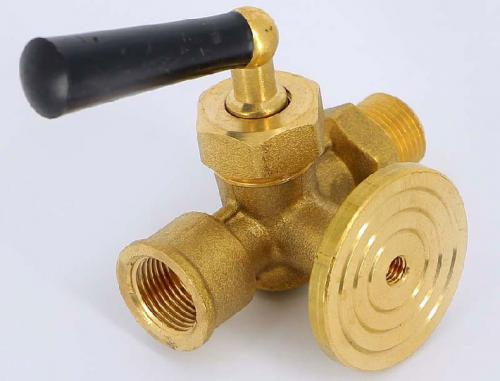

На снимке – трехходовой кран с контрольным фланцем для манометра 11б38бк.

  • 3х-ходовой кран для манометра дает возможность не только отключить прибор от магистрали, но и сбросить давление перед ним . Считается, что это существенно снижает вероятность отказа (залипания стрелки).
  • Наконец, он позволяет продуть отвод на манометр – сбросить через него некоторое количество рабочей среды . При продувке из отвода удаляются все накопившиеся загрязнения, способные повлиять на точность измерения давления.

Можно ли обойтись обычным проходным муфтовым вентилем? В промышленных условиях, где постоянный контроль давления необходим для соблюдения технологии производства, в подкачках и на газопроводах – нет. Неверные показания могут обойтись слишком дорого.

В системе отопления частного дома или в элеваторном узле многоквартирного манометры обычно подключаются именно к обыкновенному контрольному вентилю. Собственно, в элеваторах манометр часто устанавливается только на время снятия контрольных показаний: пока есть свободный доступ в технические подвалы, проблема воровства оборудования останется актуальной.

Варианты исполнения

Как может быть устроен трехходовой кран под манометр 1:2 дюйма? Приведем несколько описаний наиболее распространенных конструкций.

Пробковый натяжной

Пробковый трехпроходной кран с натяжной герметизацией 11б18бк выпускается в следующих комплектациях:

  • Две трубные (ДУ 15) или метрические (М20х1,5) резьбы и дренажное отверстие.

Принцип работы трехходового крана для манометра: подробное объяснение 02

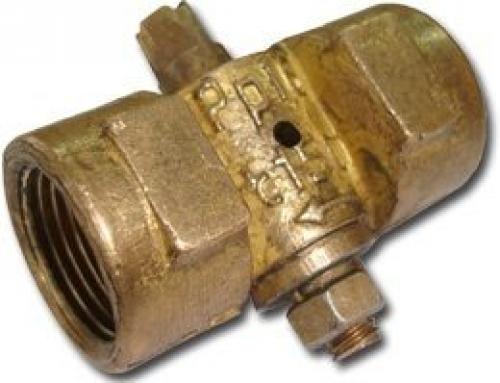

Версия вентиля с дренажным отверстием.

  • Одна трубная и одна метрическая резьба плюс дренажное отверстие.
  • То же, но с рукояткой (рычагом или бабочкой).
  • Две резьбы (ДУ 15, М20х1,5 или их сочетание) и фланец для подключения контрольного манометра.

Вентиль предельно прост конструктивно, но имеет пару существенных недостатков:

  • Довольно большое усилие переключения (характерное, впрочем, для всех пробковых вентилей).
  • Постоянный риск оторвать хвостовик пробки при подтяжке гайки. Латунь – довольно мягкий металл, и слишком большое усилие здесь не требуется.
  • Принцип работы трехходового крана для манометра прост и понятен: Т-образный вырез во вращающейся пробке при ее повороте совмещается с одним или двумя отводами.

    Соответственно, в разных положениях доступны следующие конфигурации:

    • Отвод заглушен, манометр соединен с атмосферой через дренаж или фланец.
    • Давление подается на контрольный вентиль при закрытом дренаже или фланце.
    • Отвод работает на сброс при перекрытом манометре.

    Шаровый с дренажом

    В качестве образца мы рассмотрим трехходовой шаровый кран под манометр 11Б27п. Он интересен реализацией дренажа. В сущности, перед нами обыкновенный муфтовый вентиль с удлиненным корпусом и дренажным отверстием по одну сторону от запорного шара.

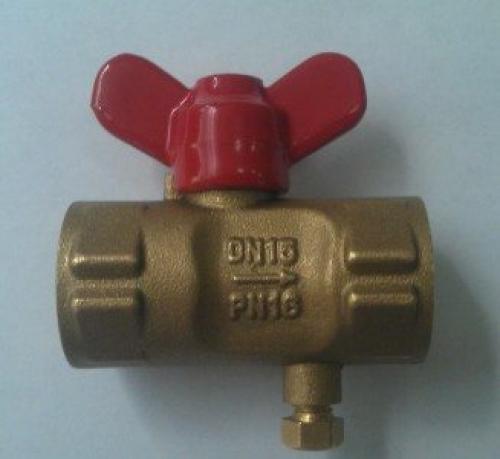

    Принцип работы трехходового крана для манометра: подробное объяснение 03

    Кран 11Б27п с дренажом и винтом-заглушкой.

    Приведем характеристики изделия.

    Параметр
    Значение

    Максимальное рабочее давление
    16 атмосфер

    Максимальная рабочая температура
    Для воды – 140С, для пара – 225С

    Материал корпуса и запорного шара
    Латунь

    Материал уплотнителя штока и седел
    Фторопласт

    Дренаж
    Отверстие в корпусе с винтом-заглушкой

    Оптовая цена
    180 рублей

    Обратите внимание: в такой реализации трехходовой шаровый кран для манометра довольно неудобен на горячей воде и отоплении.
    Открученный дренажный винт обдаст вашу руку кипятком.

    Шаровый с муфтовым отводом

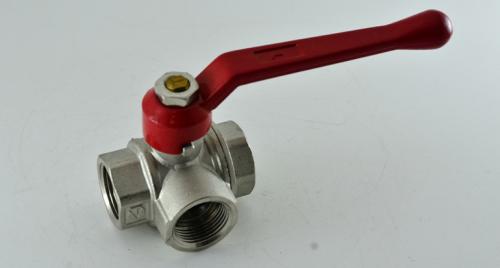

    В качестве крана под манометр может быть использован и обычный муфтовый трехходовой вентиль. Пример такого изделия – Valtec VT361N.

    Принцип работы трехходового крана для манометра: подробное объяснение 04

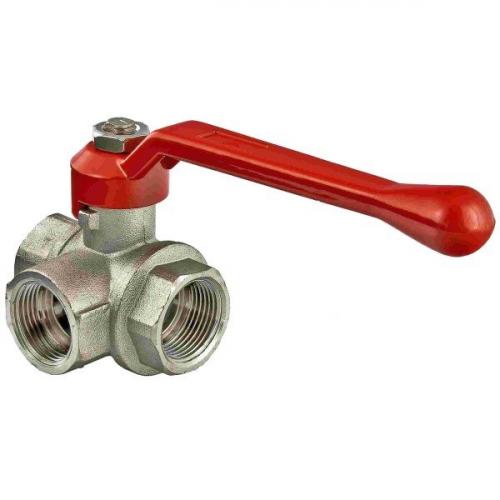

    На этом фото – трехходовой кран под манометр ДУ15 от Valtec.

    Материал корпуса и затворного шара изделия – хромированная латунь; уплотнители выполнены из тефлона. Максимальная рабочая температура среды – +150 градусов. Примечательна заявленная производителем долговечность изделия – не менее 20000 циклов.

    Из каких основных элементов состоит трехходовой кран для манометра

    сновное назначение манометра — фиксировать давление в трубопроводе. Трехходовой кран при этом выступает как соединительный элемент и служит для выполнения сразу трех основных функций: продувки, проверки прибора и полного отключения измерительного устройства.

    Как работает кран?

    В зависимости от положения рукоятки запорного механизма контролируется работа измерительного прибора. Поскольку конструкция содержит сливное отверстие в корпусе, и конусовидную пробку, которая имеет проход Т-образной формы, поворот рукоятки в рабочий режим направляет поток транспортируемой среды к манометру для контроля давления, перевод крана в положение «закрыто» позволяет перенаправить поток в трубе отключив измерительный прибор, либо переходит в режим закрытой магистрали, когда давление в устройстве обнуляется, что позволяет избежать залипания стрелки и сводит к минимуму возможность отказа прибора.

    Из каких основных элементов состоит трехходовой кран для манометра. Функции трехходового крана под прибор для измерения давления (манометра)

    Таким образом, всего четыре функциональных положения:

    • Кран соединяет прибор с рабочим пространством для замера уровня давления.
    • Манометр изолирован от транспортируемой среды и сопряжен с атмосферой (уровень давления — нулевой).
    • Прибор отключен, а рабочая среда выходит на воздух — осуществляется процесс продувки сифона.
    • Собственно присоединение контрольного измерительного прибора (манометра).

    То, как ведет себя стрелка, когда рукоятка оказывается в положении «закрыто» или наоборот, переходит в рабочее состояние, показывает исправность крана: если стрелка при отключении манометра опускается стремительно и плавно в нулевое положение, а при подключении прибора также без промедления и резких скачков занимает прежнее положение, то кран работает нормально.

    Медленное движение стрелки в обоих направлениях указывает на то, что кран засорился.

    Чтобы продуть кран, и существует положение сброса.

    Это важно! Если опускание при отключении быстрое, но до нулевого значения стрелка прибора так и не доходит, это говорит о том, что пружина в манометре ослабла.

    Запорное устройство в обязательном порядке устанавливается в трубопроводах на производственных предприятиях, где контроль за уровнем давления — необходимое условие согласно строительным нормам и правилам.

    В частном домостроении и многоквартирных домах вместо трехходового вентиля используют обычный проходной муфтовый кран.

    https://www.youtube.com/watch?v=5rIediSZf70

    Достоинства устройства

    Кран для манометра — надежная конструкция, которая прекрасно справляется с задачей, на нее возложенной, поскольку отличается простотой и надежностью. Кран легко монтируется, для подключения не требуется каких-либо особых усилий и пристального контроля после монтажа — это удобное в эксплуатации и обслуживании устройство, в нем отсутствуют места, где может застаиваться жидкость, а уровень сопротивления движущейся жидкости очень низкий. Все это продлевает срок эксплуатации.

    Разновидности кранов для манометров

    Устройства различаются по конструктивным особенностям и способами крепления.

    Пробковые натяжные

    Материалом для изготовления этого типа кранов служит латунь, что делает эти устройства недостаточно прочными, при затягивании гайки пробка на конце может сломаться, при этом запорный механизм требует приложение некоторых усилий для запуска.

    Из каких основных элементов состоит трехходовой кран для манометра. Функции трехходового крана под прибор для измерения давления (манометра)

    Этот тип устройства имеет 4 разновидности:

    • Конструкция с резьбой с обеих сторон, может быть как метрическая так и трубная резьба.
    • Устройство, в котором с одной стороны трубная резьба, а с другой — метрическая.

    Обратите внимание! Третье отверстие крана в обоих случаях определяется как дренажное.

    • Более усовершенствованная конструкция, оснащенная затвором рычажного типа или в виде бабочки.
    • Устройство также имеет отверстия с двух сторон с резьбой и дополнительно — фланец для присоединения прибора измерения.

    Шаровой с дренажом

    Наиболее современное и популярное устройство, поскольку пользоваться им намного удобней: это легкая конструкция, оснащенная рукояткой. Кран характеризуется высокими показателями герметичности и невозможности скопления загрязнений в проточной части.

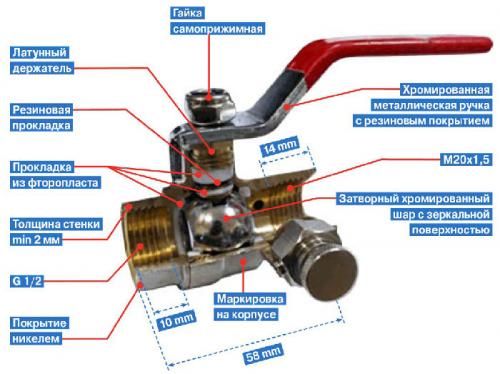

    Из каких основных элементов состоит трехходовой кран для манометра. Функции трехходового крана под прибор для измерения давления (манометра)

    Шаровой с муфтой

    Выполняется из хромированной латуни. Манометр или дренаж в этом случае подключается к муфте, поэтому этот кран не является трехходовым в прямом смысле.

    Кнопочный

    Отличается от всех других типов кранов наличием кнопки, с ее помощью происходит замер до тех пор, пока кнопка нажата, при отпускании, манометр автоматически отключается.

    Особенности установки

    Установка крана ничем не отличается от установки любых запорных устройств: они прикручиваются к трубе, с предварительной обмоткой фум-лентой для герметичности.

    Обратите внимание! Лучше осуществлять присоединение вручную, чтобы не повредить резьбу излишними усилиями.

    Кран под манометр — неразборное устройство, поэтому ремонт возможен лишь в том случае, если происходит протечка стыков. Для этого придется полностью демонтировать устройство, загерметизировать стыки и закрутить кран снова.

    Пробковые краны можно чистить вручную от засорений или в тех случаях, когда изнашивается кольцо для уплотнения.

    Какие функции выполняет трехходовой кран в системе с манометром

    Принцип работы трехходового крана для манометра: подробное объяснение 08

    Правильный выбор трехходового крана для манометра диаметром Ду15 имеет принципиальное значение. От этого зависит надежность работы всей системы измерения давления. Давайте разберемся, какие функции выполняет такой кран, каким требованиям он должен соответствовать, и как сделать оптимальный выбор.

    1. Назначение трехходовых кранов для манометров

    Трехходовые краны для манометров выполняют следующие основные функции:

    • Подключение манометра к источнику давления (рабочей среде)
    • Отключение манометра от системы
    • Сброс давления из системы
    • Проверка и настройка показаний манометра с помощью эталонного прибора

    Использование трехходового крана позволяет оперативно подключать и отключать манометр, не нарушая работу всей системы. Это важно при необходимости замены или техобслуживания самого манометра. Кроме того, с помощью трехходового крана можно регулировать давление в системе, подавая или сбрасывая его часть.

    Трехходовые краны широко используются в системах промышленного контроля давления, теплоснабжения, газо- и водоснабжения. Они являются важной частью обвязки расходомеров, датчиков давления, манометров.

    2. Требования к конструкции трехходового крана для манометра Ду15

    Трехходовой кран для манометра должен соответствовать ряду требований, обусловленных его назначением и условиями эксплуатации:

    1. Выдерживать максимальное рабочее давление в системе
    2. Иметь минимальные внутренние утечки
    3. Выдерживать пиковое испытательное давление
    4. Подходить по диаметру трубопровода системы (Ду)
    5. Иметь стандартные типы резьбовых соединений

    Рассмотрим эти критерии подробнее применительно к трехходовому крану для манометра Ду15.

    Принцип работы трехходового крана для манометра: подробное объяснение 09

    Материал корпуса и внутренних деталей

    Корпус такого крана, как правило, изготавливают из латуни. Это обеспечивает высокую коррозионную стойкость и невысокую стоимость. В качестве альтернативы может использоваться нержавеющая сталь или пластик.

    Уплотнительные элементы (сальники, прокладки) чаще всего делают из фторопласта. Этот материал хорошо зарекомендовал себя при контакте с агрессивными средами в широком диапазоне температур и давлений.

    Герметичность затвора

    Герметичность является очень важным показателем для трехходового крана. Протечки в затворе приведут к искажению показаний манометра и нарушению работы всей системы.

    Согласно ГОСТ, предельная величина протечки в затворе крана не должна превышать 0,13 см3/час на дюйм условного прохода крана. Таким образом для трехходового крана Ду15 предельная величина составит 0,13 * 15 = 1,95 см3/час.

    Принцип работы трехходового крана для манометра: подробное объяснение 10

    Рабочее и испытательное давление

    Максимальное рабочее давление для крана трехходового под манометр Ду15 обычно составляет 1,6 МПа (16 кг/см2). Испытательное давление, которое кран должен в течение некоторого времени выдерживать без разрушений и остаточных деформаций, равно 2,4 МПа (24 кг/см2).

    При выборе модели необходимо учитывать реальное рабочее давление в системе, к которой будет подключаться манометр. Превышение максимальных паспортных значений недопустимо.

    Условный проход Ду15

    Условный проход Ду15 означает, что внутренний диаметр проходного сечения крана составляет 15 мм. Это оптимальный размер для подавляющего большинства систем с рабочим давлением до 16 кг/см2, в которых используются манометры с диаметром корпуса 100 мм.

    Резьбовые соединения

    Для присоединения трехходового крана для манометра ду15 к трубопроводу используется резьба G1/2 дюймовая. Для подключения самого манометра применяется метрическая резьба М20х1,5.

    Масса латунного крана трехходового 11б18бк ду15 в стандартном исполнении составляет около 130 грамм. Это обеспечивает компактность и удобство монтажа.

    3. Основные производители

    Существует значительное количество отечественных и зарубежных производителей трехходовых кранов для манометров. Рассмотрим основных из них.

    Среди российских брендов одними из самых известных являются:

    • ТЭСС (Челябинск)
    • Армавирский завод трубной арматуры (АЗТА)
    • Завод Этон (Казань)

    Их модели отличаются высоким качеством, надежностью и приемлемой ценой.

    Среди зарубежных производителей популярны модели следующих фирм:

    • Camozzi (Италия)
    • Parker (США)
    • Это премиальные бренды, отличающиеся повышенной стоимостью, но и более высоким качеством, надежностью и долговечностью.

      Давайте сравним несколько популярных моделей трехходовых кранов Ду15 от разных производителей:

      Как видно, отечественные модели выгодно отличаются по соотношению цена/качество от импортных аналогов премиум сегмента.

      Отзывы потребителей

      При выборе модели стоит обратить внимание на отзывы реальных покупателей. Это поможет сделать обоснованный выбор.

    Какие преимущества использования трехходового крана перед другими типами кранов

    В общепринятой классификации к двум основным категориям трехходовых кранов относят:

    • запорный кран;
    • регулирующий кран.

    Кран запорного типа всегда включает в себя шаровой элемент. Данная часть конструкции во время движения осуществляет перенаправление потока жидкости из одного выхода в другие. По своим функциям, такой клапан практически не отличается от обыкновенного и не позволяет плавно осуществлять регулирование мощности потока в отопительной системе.

    Регулирующий трехходовой кран характеризуется наличием штока. Данная деталь позволяет плавно регулировать поток тепла от носителя. Такая конструкция и тип клапана является наиболее распространенной и широко применяемой в автоматизированных отопительных системах. Регулирующий механизм в них, обычно, управляется при помощи электропривода.

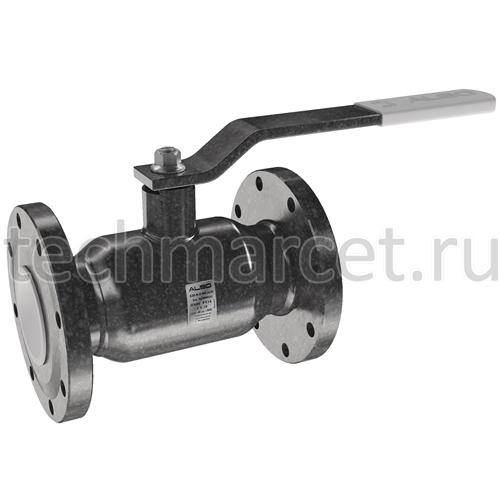

    Принцип работы трехходового крана для манометра: подробное объяснение 11

    Кроме двух основных видов кранов, на рынке также представлены и другие виды. Еще одна классификация трехходовых кранов разделяет их на:

    • смесительный клапан;
    • разделительный клапан.

    Клапан-смеситель на два входа и один выход выполняет функцию, полностью соответствующую своему названию. Через два входных отверстия в корпус крана поступает холодная и горячая вода. Затем вода смешивается внутри с помощью регулирующего механизма и уже через третье отверстие (выход) поступает в систему с оптимальной температурой.

    Клапан разделительного типа имеет прямо противоположную конструкцию. Такой кран оснащен всего одним входом и двумя выходами. На входное отверстие поступает общий поток. В центре крана он сталкивается с разделительным устройством, которое перенаправляет равные части потока на два выхода. Такой вид трехходовой арматуры позволяет владельцам системы устанавливать дополнительные элементы для повышения эффективности работы системы.

    В каких системах или установках чаще всего применяются трехходовые краны для манометров

    Основная задача трехходового крана – смешивание или разделение магистральных потоков. Но где эти функции могут понадобиться и, главное, зачем?

    1. Термостатический смеситель – важная часть современной и, что принципиально важно, энергоэффективной системы отопления. Его установка на подающем контуре и одновременное подключение к «обратке» позволяет регулировать степени нагрева теплоносителя. Это не дает батареям перегреваться, обеспечивая комфортную температуру в помещении. То есть «тройник» – это своеобразныйрегулятор тепловой мощности.
    2. Трехпроходные краны незаменимы в системах отопления «теплый пол», где температура нагрева теплоносителя строго регламентирована. Кроме того, они применяется в сложных отопительных контурах, где их установка позволяет стабилизировать температуру нагрева во всех радиаторах сети.
    3. Также «тройники» устанавливаются в системах ГВС, оборудованных бойлером.
    4. Трехходовые краны – обязательный элемент безопасности газопроводов и фонтанных систем, оборудованных манометром, перед которым, собственно, и устанавливаются.

    Трехходовые смесители широко используются в промышленной сфере и аграрном секторе. Ими укомплектовывается разнообразное оборудование от привычных для нас стиральных машин и автомобилей до сложных инженерных комплексов в кораблях и паровозах.

    Применяются трехходовые краники и в медицине. Ими укомплектовываются инфузионные магистрали – необходимая часть сложного медицинского оборудования.

    В каких системах или установках чаще всего применяются трехходовые краны для манометров. Назначение и область применения трехходовых кранов

    Как правильно установить и настроить трехходовой кран для манометра

    Подключать прибор к системе можно только при отсутствии в ней давления. Кроме этого, должны соблюдаться:

    • вертикальное положение шкалы манометра;
    • нормативные допуски монтажа;
    • отсутствие нагрузки на корпус при подключении.

    Так как при установке используется гаечный ключ, важно также не прилагать чрезмерных усилий при затягивании штуцера. Существует три основных типа подключения манометра.

    Прямым способом . В этом случае манометр монтируется либо перед задвижкой (запирающей арматурой), либо после нее. На месте монтажа устанавливается бобышка (фитинг для присоединения), например с помощью сварки. Прямой способ подключения используется для резервуаров или трубопроводов со стабильным давлением, без скачков, то есть в процессе эксплуатации не понадобится замена контрольного элемента.

    С трехходовым краном . Установка с таким или аналогичным устройством понадобится, если во время работы иногда требуется сбросить показания на ноль. Трехходовой кран позволит без проблем продуть и отключить манометр. Такой тип подключения помогает выравнивать давление в системе, а также проводить ремонтные или наладочные работы без отключения всей сети.

    С отборным устройством . Такое подключение необходимо, если измеряемая среда имеет высокую или отрицательную температуру и нужно защитить прибор от ее воздействия. Монтаж предусматривает следующую последовательность установки: бобышка, отвод, трехходовой кран, а уже затем манометр.

    Как происходит переключение между режимами работы трехходового крана

    Одним из наиважнейших положений в организации монтажа и последующей эксплуатации приборов измерения и контроля, как, впрочем, и в других областях техники, является профессиональная подготовка персонала, который занимается проектированием и обслуживанием КИПа.

    Настоятельно рекомендуется для работы с измерительными приборами привлекать специалистов со специальным базовым образованием. При отсутствии такового необходимо его получать.

    Постоянное обновление парка приборов, появление на рынке новых вспомогательных устройств и др. требуют от технических специалистов периодического прохождения повышения квалификации, участия в семинарах по новой технике, посещения технических выставок.

    Ведущие компании — производители приборов измерения и контроля давления проводят свои индивидуальные технические семинары, направленные на распространение информации по своим новым разработкам. Посещение таких семинаров может также отражаться на владении информацией в приборостроительной отрасли.

    Эксплуатационно-техническое обслуживание приборов, которое должно проводиться подготовленным персоналом, выполняет следующие основные задачи: осуществляет технический осмотр, текущий и капитальный ремонт, проводит или готовит к проведению поверки или калибровки средства измерений.

    Технический осмотр прибора измерения и контроля давления включает следующие виды работ:

    а) внешний и внутренний осмотр средств измерений;

    б) проверка их работоспособности: контроль нуля, проверка показаний на рабочей точке;

    в) проверка и чистка самопишущих устройств: мера диаграммы, промывка и заправка чернилами, промывка и смазка механизмов движения;

    г) проверка работы средств контроля при появлении фактов отклонения технологического режима;

    д) промывка измерительных камер, проверка и при необходимости замена уплотнений, проверка отборных устройств и соединительных линий;

    е) демонтаж средств измерения и контроля для сервисного обслуживания и своевременного представления их на поверку и калибровку;

    ж) сервисное обслуживание сервисной арматуры.

    Перечень работ при техническом осмотре типового прибора измерения или контроля давления на месте установки следующий:

    1. Внешний осмотр. Контроль наличия непросроченного клейма о поверке или калибровке. Проверка отсутствия механических повреждений, надёжность крепления, удаление загрязнений.

    2. Проверка герметичности соединительных импульсных линий, устранение неплотностей.

    3. Продувка импульсных линий с целью устранения различных фазовых состояний измеряемой среды, а также предотвращения отложения твёрдых загрязнений на горизонтальных участках в местах застоя измеряемой среды.

    4. Проверка возврата показаний прибора на ноль с помощью трёхходового пробкового или шарового крана, КЗИ (КЗИС, КЗИМ, КЗИТ); проверка показаний на рабочей точке кон-трольным манометром.

    5. Контроль работы демпфирующих устройств. Их обслуживание.

    6. Проворачивание пробки крана с целью предотвращения «закоревания» пробки с корпусом; у шаровых кранов возможна фиксация положения шара с невозможностью по¬следующего проворачивания; у КЗИ встречаются случаи спекания набивки и штока иглы и сложности проворачивания рабочего элемента.

    Невозврат указательной стрелки на «О» может свидетельствовать о засорении рабочего канала измерительного прибора или передавливании чувствительного элемента, т.е. в процессе эксплуатации имел факт поступления во внутреннюю полость измеряемого давления с величиной, существенно превышающей предусмотренные значения.

    Какие меры безопасности следует соблюдать при работе с трехходовым краном для манометра

    Одной из наиболее распространенных причин неплотности трехходового клапана является износ уплотнительных элементов. В ходе эксплуатации клапана уплотнительные кольца или прокладки могут износиться или повреждаться, что приводит к появлению зазоров и протечек. Для решения данной проблемы необходимо заменить изношенные уплотнительные элементы на новые.

    Еще одной возможной причиной протекания трехходового клапана является нарушение герметичности самого клапана. В процессе эксплуатации могут возникать трещины или другие повреждения собственно клапана, что приводит к утечке воды. В данном случае рекомендуется заменить поврежденный клапан новым, обеспечивающим надежное герметичное соединение.

    Также, причиной протекания трехходового клапана может быть неправильная установка или сборка. Если клапаны не были установлены правильно или имеют неплотные соединения, то это может привести к протечкам. В этом случае рекомендуется разобрать клапаны и убедиться в правильности их установки. При необходимости переустановить или заменить уплотняющие элементы.

    Наконец, трехходовой клапан может протекать из-за наличия посторонних предметов или загрязнений в системе. Если в клапане застряли частицы, то они могут мешать правильному закрытию клапана и вызывать утечки. В данном случае необходимо провести тщательную очистку клапана и системы водоснабжения или отопления.

    В итоге, если трехходовой клапан не удерживает воду, то причина может быть связана с износом уплотнительных элементов, нарушением герметичности клапана, неправильной установкой или наличием посторонних предметов в системе. Для решения данной проблемы необходимо произвести замену изношенных элементов, клапана или провести очистку и проверку корректности установки. При возникновении таких проблем рекомендуется обратиться к специалистам, чтобы избежать дополнительных повреждений и обеспечить надежную работу всей системы.
