Введение

Трёхходовой кран — это важный элемент трубопроводных систем, используемый для подключения манометров и других измерительных приборов. Его основная функция заключается в обеспечении герметичного подключения, что позволяет точно измерять давление в системе. В данной статье мы рассмотрим назначение, конструкцию и принцип работы трёхходового крана, а также его преимущества и особенности выбора.

Конструкция трёхходового крана

Трёхходовой кран состоит из корпуса, в котором расположены три отверстия: два для подключения к трубопроводу и одно для подключения манометра. Корпус изготавливается из различных материалов, таких как латунь, нержавеющая сталь или бронза, что обеспечивает его прочность и долговечность.

Основные элементы конструкции

• Корпус крана
• Передние уплотнения
• Регулирующий клапан
• Рукоятка или привод

Принцип работы трёхходового крана

Принцип работы трёхходового крана основан на герметичном соединении между трубопроводом и манометром. Кран позволяет подключать манометр к системе без нарушения герметичности, что обеспечивает точность измерений.

Этапы работы крана

1. Подключение крана к трубопроводу
2. Подключение манометра к третьему отверстию
3. Регулировка положения клапана для измерения давления

Преимущества трёхходового крана

Трёхходовой кран имеет ряд преимуществ, которые делают его незаменимым в различных отраслях промышленности.

Преимущество	Описание
Герметичность	Обеспечивает герметичное соединение, предотвращая утечку жидкости или газа
Долговечность	Изготавливается из прочных материалов, что увеличивает срок службы
Легкость использования	Прост в установке и эксплуатации

Как выбрать трёхходовой кран

Выбор трёхходового крана зависит от нескольких факторов, таких как условия эксплуатации, тип среды и требования к герметичности.

Критерии выбора

• Материал корпуса
• Диаметр отверстий
• Тип уплотнений
• Тип привода

Монтаж и эксплуатация

Для обеспечения корректной работы трёхходового крана необходимо соблюдать правила монтажа и эксплуатации.

Рекомендации по монтажу

• Убедитесь, что кран установлен правильно
• Проверьте герметичность соединений
• Используйте рекомендованные материалы для уплотнения

Рекомендации по эксплуатации

• Регулярно проверяйте состояние уплотнений
• Избегайте превышения максимального давления
• Соблюдайте правила технического обслуживания

Примеры применения

Трёхходовые краны используются в различных отраслях промышленности, таких как нефтяная, газовая, химическая и другие.

Области применения

• Измерение давления в трубопроводах
• Контроль давления в резервуарах
• Измерение давления в гидравлических системах

Связанные вопросы и ответы:

Каково основное назначение трёхходового крана для подключения манометра

Зачем нужен 3 х ходовой кран для манометра? Всегда ли он должен устанавливаться? В каких вариантах исполнения выпускаются эти устройства? Какие неисправности характерны для них? Чем герметизировать резьбовые соединения при установке крана? Попробуем ответить на эти вопросы.

Манометр с трехпроходным краном.

Цели

Для начала выясним, для чего вообще нужен трехходовой манометрический кран.

Его установка преследует следующие цели:

• Она позволяет провести поверку измерительного прибора, подключив контрольный манометр .

Уточним: разумеется, в этом случае кран должен иметь не дренажную трубку, а полноценный отвод с резьбой или трубным фланцем для подключения второго прибора.

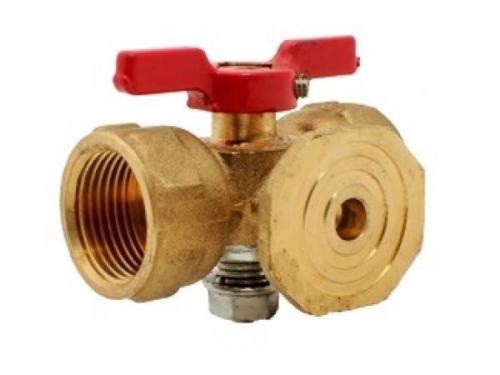

На снимке – трехходовой кран с контрольным фланцем для манометра 11б38бк.

• 3х-ходовой кран для манометра дает возможность не только отключить прибор от магистрали, но и сбросить давление перед ним . Считается, что это существенно снижает вероятность отказа (залипания стрелки).
• Наконец, он позволяет продуть отвод на манометр – сбросить через него некоторое количество рабочей среды . При продувке из отвода удаляются все накопившиеся загрязнения, способные повлиять на точность измерения давления.

Можно ли обойтись обычным проходным муфтовым вентилем? В промышленных условиях, где постоянный контроль давления необходим для соблюдения технологии производства, в подкачках и на газопроводах – нет. Неверные показания могут обойтись слишком дорого.

В системе отопления частного дома или в элеваторном узле многоквартирного манометры обычно подключаются именно к обыкновенному контрольному вентилю. Собственно, в элеваторах манометр часто устанавливается только на время снятия контрольных показаний: пока есть свободный доступ в технические подвалы, проблема воровства оборудования останется актуальной.

Варианты исполнения

Как может быть устроен трехходовой кран под манометр 1:2 дюйма? Приведем несколько описаний наиболее распространенных конструкций.

Пробковый натяжной

Пробковый трехпроходной кран с натяжной герметизацией 11б18бк выпускается в следующих комплектациях:

• Две трубные (ДУ 15) или метрические (М20х1,5) резьбы и дренажное отверстие.

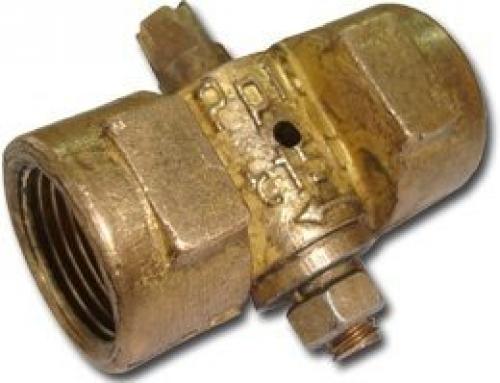

Версия вентиля с дренажным отверстием.

• Одна трубная и одна метрическая резьба плюс дренажное отверстие.
• То же, но с рукояткой (рычагом или бабочкой).
• Две резьбы (ДУ 15, М20х1,5 или их сочетание) и фланец для подключения контрольного манометра.

Вентиль предельно прост конструктивно, но имеет пару существенных недостатков:

Довольно большое усилие переключения (характерное, впрочем, для всех пробковых вентилей).

Постоянный риск оторвать хвостовик пробки при подтяжке гайки. Латунь – довольно мягкий металл, и слишком большое усилие здесь не требуется.

Принцип работы трехходового крана для манометра прост и понятен: Т-образный вырез во вращающейся пробке при ее повороте совмещается с одним или двумя отводами.

Соответственно, в разных положениях доступны следующие конфигурации:

• Отвод заглушен, манометр соединен с атмосферой через дренаж или фланец.
• Давление подается на контрольный вентиль при закрытом дренаже или фланце.
• Отвод работает на сброс при перекрытом манометре.

Шаровый с дренажом

В качестве образца мы рассмотрим трехходовой шаровый кран под манометр 11Б27п. Он интересен реализацией дренажа. В сущности, перед нами обыкновенный муфтовый вентиль с удлиненным корпусом и дренажным отверстием по одну сторону от запорного шара.

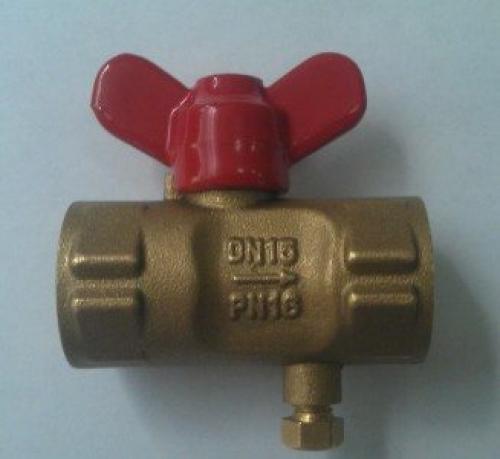

Кран 11Б27п с дренажом и винтом-заглушкой.

Приведем характеристики изделия.

Параметр
Значение

Максимальное рабочее давление
16 атмосфер

Максимальная рабочая температура
Для воды – 140С, для пара – 225С

Материал корпуса и запорного шара
Латунь

Материал уплотнителя штока и седел
Фторопласт

Дренаж
Отверстие в корпусе с винтом-заглушкой

Оптовая цена
180 рублей

Обратите внимание: в такой реализации трехходовой шаровый кран для манометра довольно неудобен на горячей воде и отоплении.
Открученный дренажный винт обдаст вашу руку кипятком.

Шаровый с муфтовым отводом

В качестве крана под манометр может быть использован и обычный муфтовый трехходовой вентиль. Пример такого изделия – Valtec VT361N.

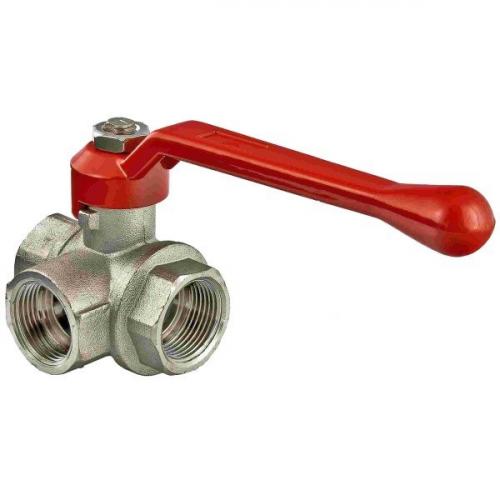

На этом фото – трехходовой кран под манометр ДУ15 от Valtec.

Материал корпуса и затворного шара изделия – хромированная латунь; уплотнители выполнены из тефлона. Максимальная рабочая температура среды – +150 градусов. Примечательна заявленная производителем долговечность изделия – не менее 20000 циклов.

Как работает трёхходовой кран при подключении манометра

Подключать прибор к системе можно только при отсутствии в ней давления. Кроме этого, должны соблюдаться:

• вертикальное положение шкалы манометра;
• нормативные допуски монтажа;
• отсутствие нагрузки на корпус при подключении.

Так как при установке используется гаечный ключ, важно также не прилагать чрезмерных усилий при затягивании штуцера. Существует три основных типа подключения манометра.

Прямым способом . В этом случае манометр монтируется либо перед задвижкой (запирающей арматурой), либо после нее. На месте монтажа устанавливается бобышка (фитинг для присоединения), например с помощью сварки. Прямой способ подключения используется для резервуаров или трубопроводов со стабильным давлением, без скачков, то есть в процессе эксплуатации не понадобится замена контрольного элемента.

С трехходовым краном . Установка с таким или аналогичным устройством понадобится, если во время работы иногда требуется сбросить показания на ноль. Трехходовой кран позволит без проблем продуть и отключить манометр. Такой тип подключения помогает выравнивать давление в системе, а также проводить ремонтные или наладочные работы без отключения всей сети.

С отборным устройством . Такое подключение необходимо, если измеряемая среда имеет высокую или отрицательную температуру и нужно защитить прибор от ее воздействия. Монтаж предусматривает следующую последовательность установки: бобышка, отвод, трехходовой кран, а уже затем манометр.

Как правильно выбрать трёхходовой кран для подключения манометра

В современном строительстве и производстве использование грузоподъемного оборудования является неотъемлемой частью производственного процесса. Однако, наряду с преимуществами, их использование подразумевает и определенные риски и опасности, связанные с неправильной эксплуатацией и нарушением техники безопасности. В данной статье мы рассмотрим основные аспекты, связанные с соблюдением техники безопасности при работе со строительными кранами, кранами-пионерами и другими видами грузоподъемного оборудования.
Основные аспекты безопасности:

1. Обучение и аттестация персонала: Все сотрудники, работающие с грузоподъемным оборудованием, должны пройти соответствующее обучение и иметь соответствующие документы, подтверждающие их квалификацию.
2. Инструктаж перед началом работы: Перед началом работы с грузоподъемным оборудованием необходимо провести инструктаж, в ходе которого сотрудники ознакомятся с правилами и особенностями работы с данным оборудованием.
3. Проверка оборудования и его регулярное техническое обслуживание: Грузоподъемное оборудование должно проходить регулярные проверки и техническое обслуживание, чтобы гарантировать его исправность и безопасность.
4. Правильное использование оборудования: При работе с грузоподъемным оборудованием важно соблюдать все правила и рекомендации производителя, а также выполнять все необходимые меры предосторожности.
5. Контроль за работой оборудования: Во время работы грузоподъемного оборудования необходимо осуществлять постоянный контроль за его работой, чтобы своевременно выявлять и устранять возможные неисправности.

Соблюдение техники безопасности при работе с грузоподъемным оборудованием является ключевым фактором обеспечения безопасности на производстве и в строительстве. Важно помнить, что каждый сотрудник несет ответственность за свою безопасность и безопасность своих коллег, поэтому необходимо постоянно повышать свою квалификацию и знания в области безопасности.

Как установить трёхходовой кран для подключения манометра

разделяет приходящий поток на два исходящих, и имеет возможность закрытия любого выхода.

Целенаправленность трехходового крана:

• Он дает возможность провести проверку измерительного прибора, подключив его к контрольному манометру;
• Особенность трехходового крана для манометра заключается не только в его основной работоспособности, отключения прибора от магистрали, но и сбрасывания давления в нём;
• За счет него можно продуть отвод на манометр – сбросить через него некоторое количество рабочей среды. Продувка отвода используется для удаления скопившегося загрязнения, которые сами по себе могут оказать отрицательное влияние на точность измерения давления.

Трехходовой кран для манометра используется в организации систем магистралей, где требуется разделение потока рабочего газа и пара на несколько трубопроводов.

Ключевые технические параметры трехходовых кранов

• Диаметр условного прохода патрубков;
• Пропускная способность, напрямую связанная с размером сечения патрубков;
• Рабочее давление;
• Максимально допустимый температурный режим;
• Класс герметичности;
• Срок службы, определяющий расчетное количество циклов;
• Тип магистрального соединения – резьбовой, фланцевый, штуцерно-торцовой, муфтовый, цапковый или сварной.

Изложенные выше особенности регламентированы стандартами ГОСТ. Разница между ними зависит от модели изделия и материалов, из которых оно изготавливается. Характеристики нужны для правильного подбора оборудования и его долгого срока эксплуатации.

Какие меры безопасности необходимо соблюдать при использовании трёхходового крана

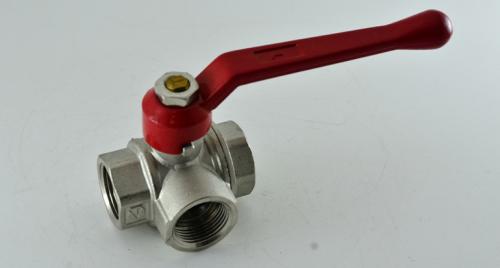

Основная задача трехходового крана – смешивание или разделение магистральных потоков. Но где эти функции могут понадобиться и, главное, зачем?

1. Термостатический смеситель – важная часть современной и, что принципиально важно, энергоэффективной системы отопления. Его установка на подающем контуре и одновременное подключение к «обратке» позволяет регулировать степени нагрева теплоносителя. Это не дает батареям перегреваться, обеспечивая комфортную температуру в помещении. То есть «тройник» – это своеобразныйрегулятор тепловой мощности.
2. Трехпроходные краны незаменимы в системах отопления «теплый пол», где температура нагрева теплоносителя строго регламентирована. Кроме того, они применяется в сложных отопительных контурах, где их установка позволяет стабилизировать температуру нагрева во всех радиаторах сети.
3. Также «тройники» устанавливаются в системах ГВС, оборудованных бойлером.
4. Трехходовые краны – обязательный элемент безопасности газопроводов и фонтанных систем, оборудованных манометром, перед которым, собственно, и устанавливаются.

Трехходовые смесители широко используются в промышленной сфере и аграрном секторе. Ими укомплектовывается разнообразное оборудование от привычных для нас стиральных машин и автомобилей до сложных инженерных комплексов в кораблях и паровозах.

Применяются трехходовые краники и в медицине. Ими укомплектовываются инфузионные магистрали – необходимая часть сложного медицинского оборудования.

Как правильно эксплуатировать трёхходовой кран для манометра

Трехходовой клапан – это устройство, которое отвечает за переключение между двумя различными потоками жидкости или газа. Он имеет три возможных положения: первое, второе и третье. Однако иногда может возникнуть ситуация, когда трехходовой клапан не переключается на нужное положение, что может вызывать проблемы в работе системы отопления.

Основными причинами непереключения трехходового клапана могут быть:

1. Засорение клапана.

Одной из причин непереключения трехходового клапана может быть наличие загрязнений в его механизме. В процессе работы системы отопления в систему может попадать различная грязь, накипь или другие отложения, которые могут препятствовать нормальному движению клапана. В результате этого, клапан может застрять в одном из положений и не переключаться на нужное.

2. Обрыв или заедание мотора.

Еще одной причиной непереключения трехходового клапана может быть неисправность мотора, отвечающего за его движение. В некоторых случаях мотор может оборваться или застопориться, что приводит к невозможности переключения клапана. Это может произойти из-за износа деталей или поломки механизма мотора.

3. Неправильная работа контроллера.

Контроллер – это устройство, которое управляет работой трехходового клапана. Если контроллер не функционирует правильно или его настройки не соответствуют требуемым параметрам, то это может привести к непереключению клапана. Например, контроллер может считывать неверные данные о температуре в системе и неправильно управлять клапаном.

В случае непереключения трехходового клапана необходимо провести диагностику и выявить причину неисправности. Обычно требуется обслуживание или замена деталей для восстановления нормальной работы клапана. Если проблема не устраняется, необходимо обратиться к специалистам для проведения более глубокого ремонта системы отопления.

Какити технічне обслуговування трёхходового крана

Золотаревский С.А., генеральный директор ООО «НПФ «РАСКО», к.т.н.; Макаров А.В., главный конструктор ОАО «Саранский приборостроительный завод»

Приборы для измерения давления (ИД) — так для обобщения будем в данной статье называть манометры, напоромеры, преобразователи давления — являются неотъемлемой составляющей практически любой технологической установки, использующей в своей работе газ, пар или жидкость. При этом само количество указанных приборов измеряется сотнями миллионов единиц.

Отсюда неизбежно вытекает задача: как оптимальным образом обеспечить работоспособность данных изделий, продлить срок их службы, а при необходимости — обеспечить быструю и качественную замену.

Именно с этой целью перед ИД устанавливают упомянутую в названии статьи запорную арматуру. Рассмотрим последовательно варианты ее применения и сравним их преимущества и недостатки.

Первоначально перед ИД устанавливали обычные двухходовые краны , имеющие два рабочих положения: «открыто» и «закрыто». В положении «открыто» давление рабочей среды поступает на вход ИД, который фиксирует его. Если двухходовой кран перевести в положение «закрыто», то рабочая полость ИД отсоединяется от рабочей полости системы. При этом ИД «запоминает» то давление, которое было в системе в момент отключения. Но затем оно может изменяться, например, при нагреве или охлаждении среды в данной замкнутой полости.

Очевидно, что с помощью двухходового крана невозможно проверить «стабильность нуля» прибора, что является одним из признаков его работоспособности. Сильно затруднена также замена прибора, особенно при измерении высоких давлений и в газовых системах. Это объясняется, во-первых, тем, что имеется значительное осевое усилие на резьбу, с помощью которой устанавливается ИД, а во-вторых, опасностью резкого расширения газа из замкнутого пространства при снятии ИД, установленных на газовых системах. Вследствие этого, двухходовые краны для указанных целей используются крайне редко и в настоящей статье не рассматриваются.

Определимся также, что будем рассматривать возможные варианты применения кранов перед ИД в системах с рабочим давлением до 1,6 МПа (16 кГс/см²), что характерно для подавляющего большинства газораспределительных сетей, а также систем водо- и теплоснабжения зданий и сооружений.

Для устранения указанных недостатков двухходовых кранов применяют трехходовые краны (рис. 1). Они, что следует из их названия, имеют три канала (хода): для подключения к рабочей полости системы, в которой контролируется давление, к ИД и к атмосфере, и два фиксированных положения: в первом ИД подключен к давлению в системе, а во втором — к атмосфере.

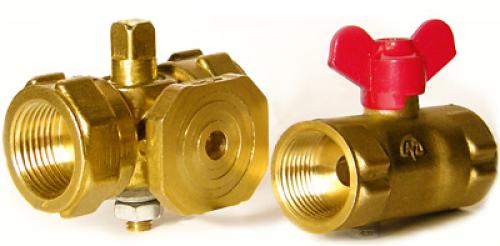

Рис. 1. Кран трехходовой натяжной муфтовый11б18(38)бк РУ 16кгс/см²Ду15мм

Трехходовые краны применяются для указанных целей уже более века и зарекомендовали себя как недорогое и достаточно надежное устройство. Однако они имеют серьезные недостатки. Главный недостаток трехходовых кранов — недостаточная герметичность . Как правило, она соответствует только классу герметичности D по ГОСТ 9544-2005 , т.е. при испытании давлением воздуха 6 кгс/см²допускают утечку газа в пределах 1,8 см3/мин xDN, где DN — диаметр условного прохода крана (от 5,4 см3/мин при DN = 3 мм до 360 см3/мин при DN = 200 мм) . Это обусловлено тем, что в подавляющем большинстве указанных изделий разделение соответствующих полостей в них обеспечивается взаимным разворотом цилиндрических или конических поверхностей. Соответственно, всегда имеется микрозазор между указанными твердыми поверхностями, который часто заполняют специальной консистентной смазкой, чтобы снизить возможные перетоки. Но, во-первых, перетоки все равно остаются, во-вторых, появляется необходимость периодического обслуживания данных кранов для замены смазки, а в-третьих, имеются случаи, когда применение смазки неэффективно или недопустимо. В качестве примера последних случаев можно привести установку трехходовых кранов перед ИД бензина, который растворяет большинство смазок, или кислорода, при взаимодействии которого с обычными смазками может произойти возгорание.
