Кабельные теплые полы могут быть представлены в виде:

• Нагревательного кабеля.
• Нагревательного мата.

Нагревательный кабель

В кабельных электрических полах используются резистивный или саморегулирующийся нагревательный кабель!

Резистивный кабель нагревается за счет преобразования электрической энергии в тепловую. Электрический ток проходит по замкнутой цепи кабеля и согласно закону Джоуля сопротивление электрическому току вызывает нагрев кабеля.

Резистивный кабель нагревается независимо от температуры окружающей среды, в результате чего способен обогревать окружающую среду с постоянной мощностью.

Мощность кабеля регулируется электрическим термостатом.

Выбор резистивного кабеля осуществляется в результате теплотехнического расчета.

Расчет мощности кабеля производится на один погонный метр.

При выборе мощности кабеля учитываются средняя и минимальная температура окружающей среды, площадь обогрева, коэффициент теплопроводности теплоизоляции, наличие мостиков холода и т.д!

Резистивный кабель подразделяется на одножильный и двужильный. Одножильный кабель состоит из одной токоведущей жилы, двужильный – из двух токоведущих жил в одной изолирующей оболочке.

Двужильный кабель имеет меньшее электромагнитное излучение, чем одножильный!

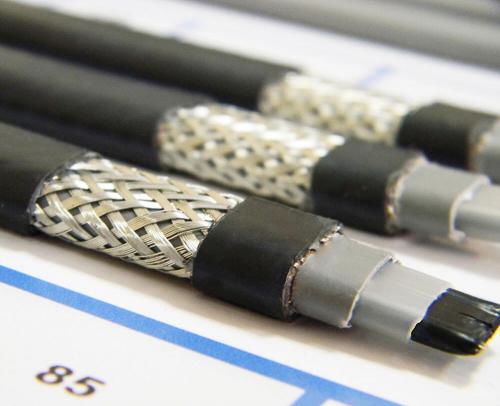

Саморегулирующийся кабель представляет собой две токоведущие жилы, заключенные в полимерную матрицу, сопротивление которой изменяется в зависимости от температуры.

При увеличении температуры матрица расширяется и число токопроводящих связей уменьшается. Это уменьшает ток, проходящий через кабель, и, соответственно, нагрев кабеля.

Саморегулирующийся кабель обладает способностью локального регулирования, при которой температура кабеля будет постоянной по всей длине кабеля.

Конструкция кабеля позволяет разрезать его на отрезки разной длины.

Саморегулирующийся кабель дороже резистивного, но обладает более высоким КПД!

Подключение нагревательного кабеля к терморегулятору производится обычным электромонтажным проводом. Это предотвращает отвод тепла в терморегулятор.

Одножильный кабель подключается к терморегулятору обоими концами, в результате чего один питающий провод получается коротким, а второй длинным.

Двухжильный кабель подключается к терморегулятору одним концом кабеля.

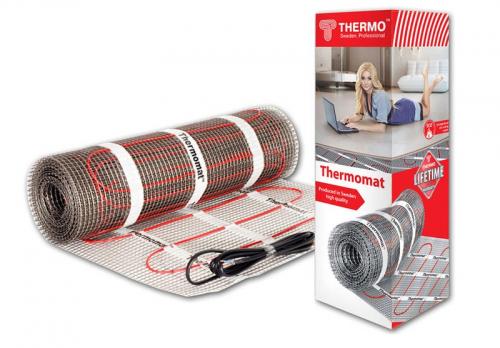

Термомат

Нагревательные или термоматы представляют собой кабельную систему, в которой резистивный кабель уложен на монтажную подложку с определенным шагом и закреплен на ней.

В нагревательных матах применяется одно или двухжильный резистивный кабель!

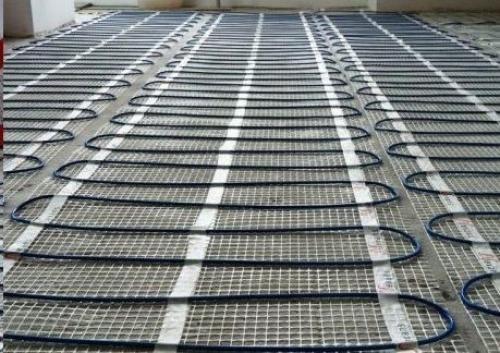

Монтажная подложка в виде сетки из стекловолокна применяется для монтажа на плиточный клей под плитку мокрым способом, а в виде алюминиевой фольги – под другие виды напольных покрытий сухим способом.

Нагревательные маты упрощают монтаж электрического теплого пола.

Нагревательные маты являются готовым изделием, выпускаются для обогрева 1 кв.м. площади, их применение не требует теплового расчета.

Удельная мощность нагревательного мата составляет 140-160 Вт/м2

Стандартная ширина нагревательного мата составляет 50 см.

Нагревательные маты укладываются под напольное покрытие!

Например, при укладке на готовую стяжку под плитку возможен монтаж на плиточный клей слоем 5 мм, что позволяет не уменьшать высоту помещения.

Нагревательные маты для защиты от перегрева нельзя укладывать на утеплитель!

Электрический теплый пол в ванной своими руками. Почему именно электрический?

Современные технологии предлагают хозяевам домов или квартир два базовых подхода – это создание системы, завязанной с основной системой отопления, и организация электрического «теплого пола» нескольких типов. В обоих случаях «теплый пол» под плиткой может рассматриваться либо как основной источник тепловой энергии в данном помещении, либо только в качестве эффективного средства повышения комфортности.

На первый взгляд, оптимальным решением становится водяной подогрев – как более экономичный в плане энергозатрат. Возможно, такое мнение еще и подпитывается «надеждами», что трубные контуры достаточно подключить к стоякам центральной или автономной системы отопления – и все заработает. Увы, не все так просто – предстоят весьма масштабные работы, которые могут усложниться еще и административными проблемами по получению разрешения на создание подобной системы отопления.

Теплый водяной пол от отопления – весьма проблемная задача!

Использовать центральное отопление в качестве источника энергии для создания водяного «теплого пола» – сложная, а порой даже и совершенно невыполнимая задача. С какими проблемами предстоит столкнуться желающему сделать теплый пол от отопления , и каковы возможные пути их решения – читайте в специальной публикации нашего портала.

По многим позициям электрические «теплые полы» выглядят значительно привлекательнее водяных:

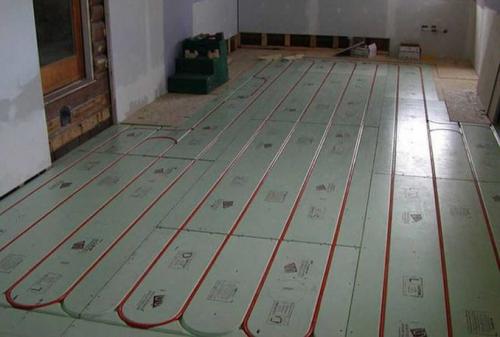

• Водяные контуры, даже самого высокого качества и безупречной сборки – это все равно определённый риск появления протечек теплоносителя. В электрических полах, понятно, что такое даже не рассматривается.
• Большинство технологий укладки водяного «теплого пола» требует массивной бетонной стяжки – это достаточно трудоемкая операция, требующая немало времени и сил. Кроме того, такая стяжка становится весьма значительной дополнительной нагрузкой на перекрытия. Некоторые электрические полы также требуют стяжки, но ее толщина будет уже существенно меньше. А кроме того, многие нагревательные электросистемы позволяют и вовсе обходиться без заливки стяжки.
• Монтаж трубных контуров – несопоставимо сложнее, чем раскладка нагревательных кабелей или матов.
• Электрический подогрев полов не требует сложного и громоздкого коллекторно-смесительного оборудования. Все ограничивается компактным блоком управления, который, кстати, открывает возможности намного более точной регулировки режимов работы.

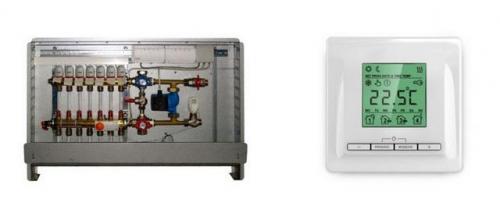

Даже по своим габаритам «группы управления» водяным и электрическим «теплыми полами» — абсолютно не сопоставимы. Не говоря уже о простоте их монтажа и эксплуатации …

• Что особо важно для жителей квартир – создание системы электрического «теплого пола» является вполне выполнимой инициативой любого владельца, без необходимости прохождения утомительных процедур согласования и получения разрешения. Единственное условие – это оставаться в границах выделенного лимита мощности потребления (на дом или квартиру положено до 15 кВт) – но выйти за эти рамки сложно даже теоретически.

Электроэнергия, правда, является наиболее дорогой, но при разумном подходе, качественной термоизоляции и грамотно отрегулированной системе подогрева полов вполне можно достичь высоких показателей экономии.

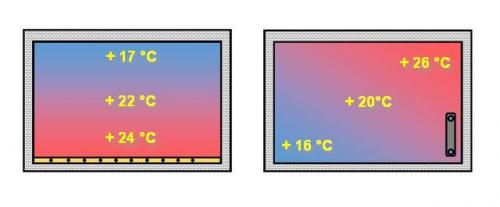

Разница в распределении температур в помещении при использовании «теплого пола» и обычного радиаторного отопления

Получаемый в итоге пол с подогревом будет способствовать наиболее оптимальному распределению тепла в помещении – с максимальной температурой внизу и ее постепенным снижением по мере увеличения расстояния от пола. Кроме того, керамическая плитка, получая «тепловой заряд», имеет свойство его накапливать и постепенно передавать воздуху, что также способствует плавной, наиболее экономичной работе системы, минимизации количества ее включений.

Электрический теплый пол в ванной своими руками

Современные технологии предлагают хозяевам домов или квартир два базовых подхода – это создание системы, завязанной с основной системой отопления, и организация электрического «теплого пола» нескольких типов. В обоих случаях «теплый пол» под плиткой может рассматриваться либо как основной источник тепловой энергии в данном помещении, либо только в качестве эффективного средства повышения комфортности.

На первый взгляд, оптимальным решением становится водяной подогрев – как более экономичный в плане энергозатрат. Возможно, такое мнение еще и подпитывается «надеждами», что трубные контуры достаточно подключить к стоякам центральной или автономной системы отопления – и все заработает. Увы, не все так просто – предстоят весьма масштабные работы, которые могут усложниться еще и административными проблемами по получению разрешения на создание подобной системы отопления.

Теплый водяной пол от отопления – весьма проблемная задача! Использовать центральное отопление в качестве источника энергии для создания водяного «теплого пола» – сложная, а порой даже и совершенно невыполнимая задача. С какими проблемами предстоит столкнуться желающему сделать теплый пол от отопления, и каковы возможные пути их решения – читайте в специальной публикации нашего портала.

По многим позициям электрические «теплые полы» выглядят значительно привлекательнее водяных:

• Более простой монтаж и эксплуатация;
• Меньшие энергозатраты;
• Большая гибкость в плане дизайна и конфигурации;
• Возможность использования в любом помещении, включая ванную комнату.

Таким образом, электрический «теплый пол» – это современное решение, которое позволяет создавать комфортные условия в любом помещении, включая ванную комнату, без необходимости в сложных и дорогостоящих монтажных работах.

Теплый пол электрический под линолеум. Что такое электрический теплый пол

Электрический теплый пол — это нагревательный элемент, равномерно распределенный по всей площади помещения. Он может использоваться как основной источник обогрева, или в качестве дополнительного элемента, используемого с целью повышения комфорта. С точки зрения конструкции, электрический теплый пол выпускается в двух вариантах:

Греющий кабель можно приобрести в рулоне и уложить на пол самостоятельно. Есть и другие варианты — например, нагревательные маты. Они представляют собой тот же кабель, но уже прикрепленный к несущей конструкции (стеклосетке), свернутой в рулон. Для монтажа его надо просто развернуть по длине комнаты (используется нужное количество полос). Пленочный теплый пол укладывается тем же способом, но с некоторыми особенностями.

Оба варианта объединяет только необходимость подключения к сети электропитания. Греющий кабель представляет собой один из вариантов реализации ТЭНа, спирали или других разновидностей подобных элементов. При подключении электропитания кабель нагревается и отдает тепловую энергию в окружающую среду. Инфракрасный теплый пол не вырабатывает тепловую энергию. Он излучает инфракрасные (тепловые) лучи, от контакта с которыми нагреваются все поверхности, находящиеся в контакте. Это пол, мебель, частично стены и т. п.

Использование греющего кабеля принято считать более мощным и эффективным, но и более затратным вариантом обогрева. Если в регионе высокие тарифы на электроэнергию, счета за использованные ресурсы буду весьма значительными. Однако, потребляемая мощность инфракрасного теплого полна заметно выше. Если пленочный нагреватель потребляет 220 Вт/м², а кабель — 80-150 Вт/², сравнение становится очевидным.

Однако, здесь есть одна особенность. Укладку греющего кабеля (или греющего мата) можно выполнить двумя способами:

уложить на черновой пол и залить слоем стяжки, на который укладывается финишное покрытие

уложить на черновой пол, накрыть жестким листовым полотном (фанера, ОСБ, ДСП и т. п.) и уложить финишное покрытие

В первом случае теплоотдача от греющего кабеля будет максимальной, что позволит использовать щадящий режим нагрева. Расход электроэнергии будет не слишком велик. Во втором случае полотно листовых материалов сыграет роль теплоизолятора, отсекающего тепловую энергию. Придется увеличивать нагрузку на греющий кабель, что приведет к повышенному расходу электроэнергии.

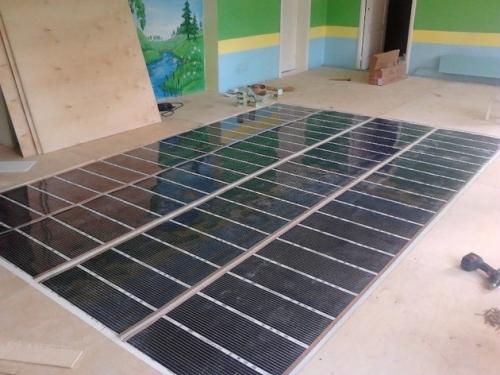

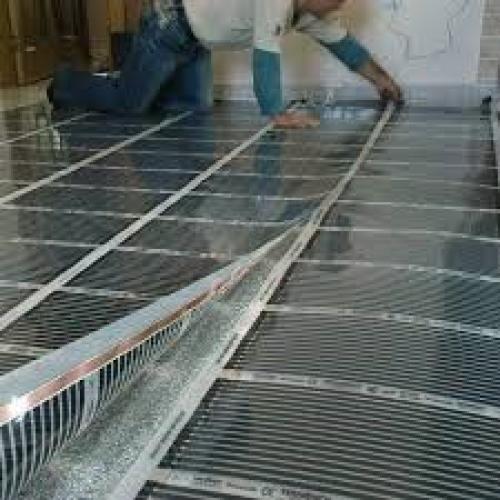

Инфракрасный пленочный теплый пол укладывают непосредственно под напольное покрытие, без промежуточного полотна из листовых материалов. Кроме того, полотно пленки не укладывают под диваны, предметы корпусной мебели — это вызывает перегрев и выход из строя. Поэтому, количество излучающих элементов гораздо меньше, а эффективность работы — заметно выше. Это делает режим работы более экономным.

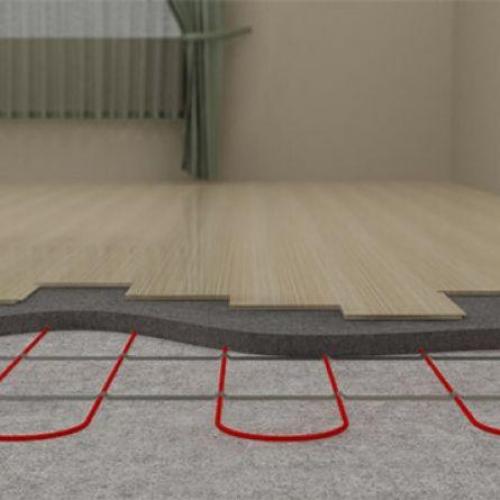

Электрический теплый пол конструкция слои разрезе. Способы установки электрического теплого пола

Варианты установок электрических теплых полов могут существенно отличатся:

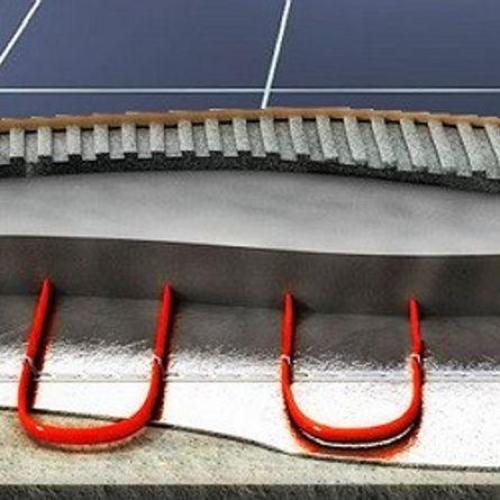

1. Монтирование в слой стяжки, после чего укладывается напольное покрытие;
2. Укладка теплого пола поверх стяжки под плитку;
3. Укладка непосредственно под напольное покрытие (пленочные полы).

Первый вариант подходит для обогрева в жилых комнатах, в ванной, в кухне, на лоджии. При этом подразумевается установка кабельных теплых полов. Под саму систему укладывается гидроизоляция и слой утеплителя. Сверху формируется небольшой слой стяжки.

Если этажом ниже находится утепленное помещение, то можно укладывать электрический теплый пол под плитку без дополнительного слоя теплоизоляции и монтирования в стяжку. Слой плиточного клея и сама плитка достаточно защищают нагревательные элементы. Однако следует уточнить в инструкции приобретаемого изделия о возможности такой укладки.

Если необходимо установить теплый пол под ламинат или линолеум, и нет желания проводить капитальные работы, связанные с заменой стяжки, то лучший теплый электрический пол для этого – пленочный (инфракрасный). При этом укладывается слой утеплителя в виде вспененного полиэтилена с фольгированной поверхностью поверх имеющейся стяжки. Далее – электроэлементы. При необходимости добавляется слой гидроизоляции и непосредственно напольное покрытие.

Виды электрических теплых полов:

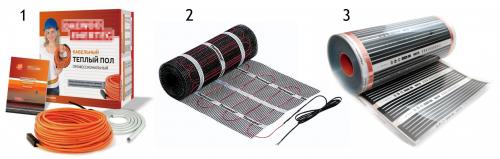

1 – Кабельный; 2 – Кабельный с армирующей сеткой; 3 – Пленочный (инфракрасный).

Важно: Использовать пленочный теплый пол под плитку нельзя, как и монтировать его в стяжку.

Как сделать электрический теплый пол под ламинат. Варианты теплого пола под ламинат

Есть ли какие-то ограничения по выбору типа греющего элемента? В общем, нет. Можно использовать водяной подогрев или электрический греющий кабель, маты из него, уложив нагревательные элементы в стяжку. Но стяжка — дело трудоемкое, требующее значительных вложений и много времени. Кроме того, эффективность такого подогрева низка, так как греется стяжка, а от нее ламинат.

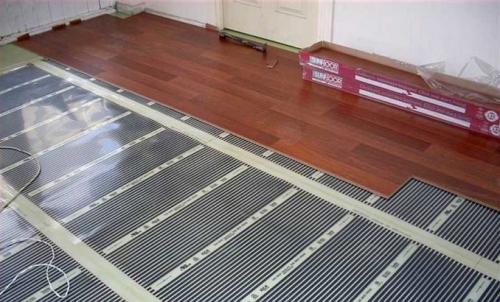

Монтаж ламината на пленочный теплый пол прост — просто надо греющий элемент закрепить (скотчем), соединить его электрически, вывести провода. А сверху укладываем покрытие

Есть более быстрые в монтаже варианты. Они же более экономные, так как греется непосредственно ламинат, а не стяжка под ним. Наиболее удобный в этом плане пленочный инфракрасный теплый пол. Его можно расстилать на ровное основание (любое), а сверху сразу красть ламинат. Смонтировать своими руками такой тип теплого пола для ламината в одной комнате можно за полдня. Если совсем без опыта — за день. Больше всего времени обычно занимает электрическая часть и укладка тепловых датчиков. В остальном укладка пленочного теплого пола очень проста.

Можно сделать теплый пол под ламинат и из греющего кабеля. Но укладывать его надо в специальные пластины

Второй вариант быстрого монтажа теплого пола под ламинат — греющий кабель. Но тут уже нужна будет особая система. Кабель укладывается в металлические теплорассеивающие желоба, которые укладываются в теплоизолирующую подложку. Сверху кладут ламинат. В общем и целом система получается дороже — за счет стоимости пластин.

Как сделать теплый пол электрический под плитку. Электрический теплый пол для укладки под плитку

При наличии минимальных знаний в области домашней электрики многие электромонтажные работы можно производить самостоятельно. Но при этом никогда не забывать технику безопасности и выполнять все операции качественно, дабы потом не переделывать. В этой статье вы познакомитесь с технологией укладки электрического тёплого пола под плитку, а под её конец сможете самостоятельно произвести всю последовательность монтажа.

Основные разновидности электрического тёплого пола

Прежде чем приступать к монтажу, необходимо выбрать подходящий по цене и продуктивности тип электрического пола. Их существует несколько разновидностей:

• . Наиболее распространённый вид электропола, оптимально сочетающий в себе доступность по цене и долговечность в плане эксплуатационного срока. В качестве нагревательного элемента используется одиночный кабель с высоким сопротивлением, преобразующий электрический ток в тепло. Устройство такой системы позволяет поверх неё заливать бетонную стяжку, которая впоследствии работает как тепловая подушка.
• . Плиточные элементы могут быть как конвекционного, так и инфракрасного принципа действия, но КПД обоих практически одинаков, как и ценовая политика. Основное преимущество таких изделий: простота монтажа, так как плиты выпускаются в удобных рулонах, которые достаточно только размотать, закрепить на какой-либо основе и подключить к сети.
• . Электронагревательный элемент в виде тонкой плёнки очень популярен при монтаже деревянных полов. Преимущества: тонкая, практически невесомая конструкция, не вызывающая проблем при монтаже, солидный КПД, длительный срок эксплуатации. Но, к сожалению, положить на плёнку бетонную стяжку нельзя — это нарушит работу нагревательных пластин.
• . Идеальный материал, если возник вопрос «Как сделать электрический тёплый пол под плитку?» Стержневые конструкции нагрева выдерживают большие нагрузки и при этом стойки к коррозии, соответственно, прослужат много лет. Даже при повреждении или выходе из строя одного стержня, остальные элементы системы продолжают исправно функционировать.

Электрический теплый пол устройство. Особенности

Электрический тёплый пол (ЭТП) – устройство с простейшим принципом работы: электрический нагрев проводника приводит к нагреву стяжки, которая отдаёт тепло финишному покрытию и далее тепло поступает в пространство помещения. При применении инфракрасной пленки нагрев происходит путем теплового излучения углеродного слоя, возникающего под действием электрического тока. Излучение нагревает финишное покрытие, а также предметы, находящиеся недалеко от пола.

Далее, как и в первом случае, путем конвекции осуществляется нагрев воздуха в помещении. Регулирование температуры реализуется с помощью термодатчика и терморегулятора (термостата), через который подключено устройство.

Конструктивно ЭТП, соответствуя принципу работы устройства в его типовом варианте, представляет собой нагревающий кабель, встроенный в бетонную стяжку или в армированную пластиковую сетку, продающееся в виде готовых матов. Обычно эта схема в целях экономии электроэнергии и для управления обогревом снабжается простыми приборами.

Такой комплект, как правило, содержит следующие элементы:

• Секции для обогрева, которые, по сути, являются частями кабеля определённой длины, имеющими оснащённые монтажные концы для запитки в сети;
• Лента монтажная, облегчающая укладку системы;
• Регулятор температуры (термостат) с пультом управления, определяющий уровень подачи питания на элементы в зависимости от уровня их прогрева. Пульт управления может иметь несколько исполнительных модулей, которые подключаются к кабелю. В программном варианте позволяет в гибких регулировках учитывать даже месяц года по особенностям климатических условий;

• Изоляционный материал, который, выполняя функцию безопасности, позволяет также сократить расход энергопотребления, снижая скорость остывания пола. Эффективная теплоизоляция способна экономить до 30% энергии;
• Комплект может дополняться и специальной защитной гофрированной трубкой для установки температурного датчика.

Таким образом, простота конструкции и неприхотливость в уходе и эксплуатации – это именно те основные особенности, которые и определяют высокий рейтинг ЭТП среди иных способов обогрева помещений.

К особенностям и частично достоинствам этих устройств можно также отнести и следующие присущие им свойства и качества:

• Исключают возможность протечки воды;
• Относительная простота при установке (зависит от модели);
• Возможность значительной экономии электроэнергии путём регулирования температуры обогрева с помощью термостата;

• Автономность функционирования и произвольность включения и выключения;
• ЭТП надо размещать на открытых участках, поскольку массивная мебель способствует уменьшению свободного теплообмена, что может стать причиной перегрева и, как следствие, поломки техники;
• Среди недостатков называется высокая стоимость устройства;
• Простота использования.

Если же говорить о таком явлении, как электромагнитные излучения, то оно здесь намного меньше, чем у иных бытовых приборов. Его уровень почти в 500 раз меньше допустимого норматива ВОЗ и составляет всего 0,2 мкТл, то есть крайне мало.

Кабельный теплый пол под плитку. Какой лучше выбрать электрический теплый пол под плитку

Электрические тёплые полы делятся на две большие группы: кабельные и инфракрасные. У кабельных полов нагревательным элементом является кабель, а у инфракрасных – композитные стержни или плёнка с нанесёнными на неё токопроводящими углеродными полосами. Кабельные полы поставляются либо в виде собственно кабеля, либо нагревательного мата. Нагревательный мат представляет собой кабель, прикреплённый с определённым шагом к основе. Основой, как правило, является сетка из стекловолокна, либо фольга. Перед покупкой нужно уточнять у производителя или продавца, с каким покрытием сочетается тот или иной продукт. Для плитки применяют оба варианта кабельных полов (кроме фольгированных, так как их монтаж не подразумевает прочного сцепления плит, клея и основания), а также стержневые. Инфракрасный плёночный используется с плиткой довольно редко.

Решения для каждого дома и любого бюджета

Электрические тёплые полы – универсальное средство для обогрева жилых помещений, их разрешается подключать к существующим системам проводок в многоквартирных домах

Выбрать

Теплые полы «Теплолюкс»

Реклама. ООО «Группа Теплолюкс»  LjN8K1Gvj

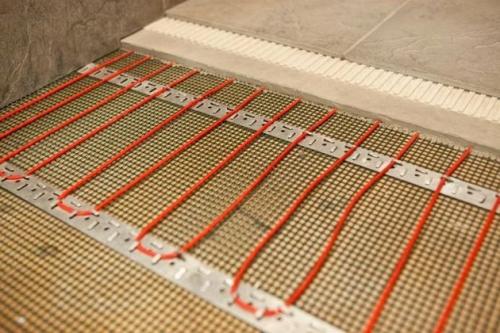

Нагревательный кабель.  Это идеальный вариант, если ремонт помещения начинается с нуля, либо запланирован капитальный ремонт. Чтобы смонтировать такой теплый пол, нужно выполнить стяжку и уложить кабель в слой раствора толщиной 3-5 см. Преимущество кабеля заключается в том, что шагом укладки можно корректировать общую мощность обогрева. Например, для ванной комнаты, где высокая влажность, можно уложить кабель плотнее и тем самым усилить обогрев, а для небольшой комнаты без балкона, наоборот, сделать шаг шире и снизить мощность. Рекомендуемая мощность для жилых комнат при наличии основного источника тепла – от 120 Вт/м2. Для ванных комнат или холодных помещений – 150-180 Вт/м2. Рекомендуем рассматривать двухжильные кабели из-за относительной простоты укладки по сравнению с одножильными.

Нагревательные маты  укладывают в тонкий слой (5-8 мм) плиточного клея. Таким образом, монтаж мата проще, чем монтаж кабеля, а главное – он почти не увеличивает высоту напольного покрытия. Если требуется уложить мат под углом или подогнать по форме площади, его можно разрезать, не затрагивая кабель. Оптимальная мощность мата – 150-180 ватт на 1 м²: это обеспечит равномерный и быстрый прогрев помещения.

Стержневой пол.  Нагревательными элементами являются стержни из композитных материалов (наиболее распространены стержни на основе карбона), прикреплённые к мату с определённым шагом. Производители таких полов утверждают, что они весьма экономичны, так как прекращают потребление электричества, когда стержни нагреваются до определённой температуры. Монтируют стержневой пол как в стяжку, так и в плиточный клей.
