Монтаж труб в ванной и на кухне. Виды разводки труб в ванной комнате

Монтаж труб в ванной и на кухне. Виды разводки труб в ванной комнате

Чтобы сделать разводку труб в туалете и ванной можно использовать три различные схемы: коллекторную, последовательную или систему с проходными розетками. Последняя имеет ограниченное применение и используется только в частных домах.

Поскольку требует монтажа дополнительного насоса, который предназначен для подпора воды, и предполагает укладку трубопровода большей, чем у аналогов длины. Наиболее часто используются две первые схемы.

Рассмотрим их более подробно.

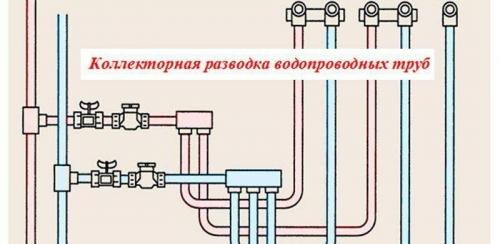

Коллекторная схема разводки труб в ванной предполагает подключение каждого потребителя через индивидуальную подводящую пару, что очень удобно и практично

Коллекторная

Предполагает параллельное подключение каждого сантехнического прибора к магистральным трубам. Считается наиболее практичным и надежным вариантом, поскольку каждый потребитель подключен через индивидуальную подводящую пару.

В результате подача воды к оборудованию может быть отрегулирована с помощью кранов, а при необходимости и полностью перекрыта. Подводящие трубы в коллекторной разводке имеют минимальное количество соединений, есть возможность проведения скрытой прокладки.

Регулирующие краны помещаются на небольшой коллектор, который обычно убирается в специальный шкаф.

Преимущества такой разводки очевидны: ремонт или сервисное обслуживание сантехнического оборудования может проводиться поочередно, без отключения ванной комнаты от водоснабжения.

Есть у системы и недостатки. Прежде всего, это достаточно затратный вариант, поскольку на каждое подключение к коллектору понадобится приобрести и установить запорные краны. Кроме того, сама разводка получается более сложной и требует точного расчета.

Обычно коллекторную систему проектируют и выполняют профессионалы.

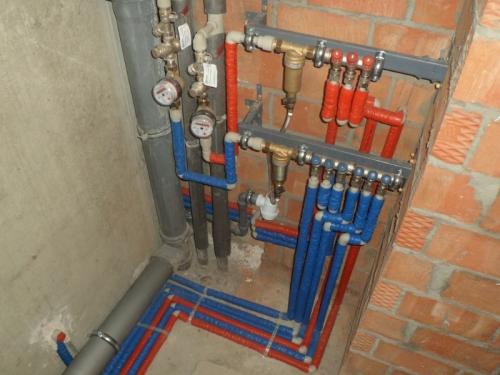

Запорную арматуру удобно убрать в специальный коллекторный шкаф, который можно вмонтировать в стену. Так он будет совершенно незаметен и не испортит общий вид комнаты

Последовательная

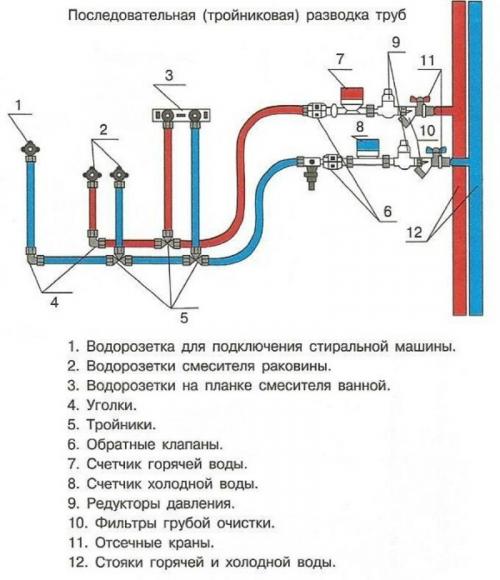

Выполняется путем последовательного подключения каждого сантехнического объекта к основной магистрали через отдельный тройник. Подходит исключительно для помещений с небольшим количеством потребителей.

Может быть выполнена после того, как в санузле окончены отделочные работы, поскольку реализуется преимущественно открытым способом. Последовательная разводка предельно проста и отличается компактностью и небольшим количеством соединений.

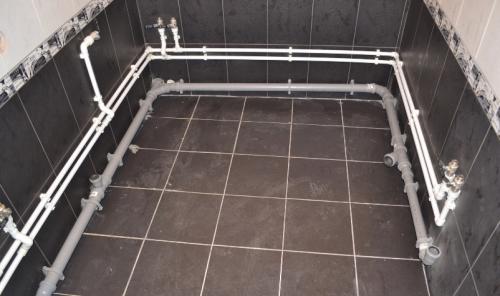

В процессе монтажа магистраль прокладывается от одного прибора к другому с выводом подводящих труб из тройников. Очень экономичный по количеству труб и дополнительных материалов вариант. Недостатком системы считается ее возможная неудовлетворительная работа в случае активации большого количества точек забора воды.

Например, при наличии в схеме разводки стиральной машины, унитаза, бойлера, смесителей на ванну и на раковину при их одновременном или даже частичном включении может возникнуть дефицит напора воды, что приведет к некорректному функционированию оборудования.

Разводка труб в ванной в частном доме. Разводка труб в ванной: схемы подключения сантехники, этапы монтажа

Выполнить разводку труб ванной комнате под силу выполнить каждому владельцу квартиры или частного дома. Для этого необходимо выбрать схему разводки труб, подобрать материалы. Как правильно это сделать вы узнаете в этой статье.

С чего начать

Разводку труб коммуникаций в ванной комнате стоит попробовать выполнить своими руками. До начала работы следует выполнить простую схему. На схеме размечаются требуемые для монтажа сантехнические приборы, учитываются виды материала для устройства трубопроводов коммуникаций, определяются приемлемые виды разводки.

Таким образом, можно определить требуемый объем для материалов, приборов, нужное количество крепежных элементов. Главное, можно хотя-бы примерно определить и стоимость всей работы.

Стоимость является, пожалуй, самым основным моментом при выполнении предварительных подсчетов и разумно увеличить расходы примерно на 5-10%, так как почти всегда что-то не будет учтено, а что-то из материала уйдет в брак.

Типы разводки инженерных коммуникаций

Существует два вида разводки:

• последовательная;
• коллекторная.

Оба типа разводки имеют свои плюсы и минусы.
Отметим, что последовательная разводка применяется в зданиях с малым количеством сантехнических приборов (4-5 точки), но значительно дешевле при устройстве. Подходит для стандартной квартиры или небольшой ванной комнаты в частном доме.

Для зданий большой площади, с большим количеством используемых сантехприборов выполняется коллекторная разводка труб (более 5 точек и при дальнем расположении приборов друг от друга). Удобный тип разводки, но значительно дороже обходится, чем последовательный тип монтажа.

Рассмотрим кратко оба типа разводки труб в ванной комнате.

Разводка последовательного типа

Типовым видом подключения сантехприборов можно считать их последовательное подключение в таком порядке:

• унитаз;
• раковина;
• ванна (душевая кабина).

В наше время почти всегда подключается стиральная машина . Также можно подключить биде. Для обеспечения горячей водой, используется электрический бойлер. Удобно, при наличии места, выполнить установку бойлера тоже в ванной комнате.

Коллекторный тип разводки

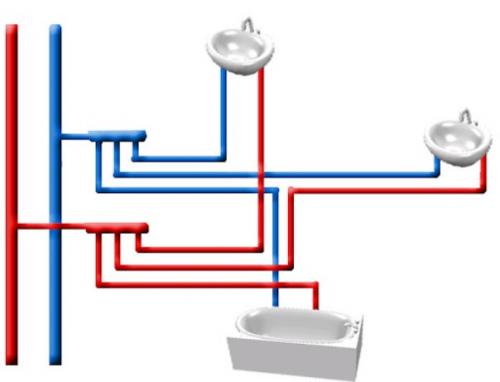

От стояков водоснабжения выполняется установка коллекторов (горячее и холодное водоснабжение). Диаметр каждого коллектора должен быть равен сумме диаметров подводящих труб к сантехприборам.

Коллекторы лучше приобретать в собранном виде для нужного количества монтируемых приборов, можно приобрести коллектор и с дополнительным отводом на перспективу увеличения точек потребления.

При коллекторном подключении каждый прибор подключен отдельно к водопроводу. Пи таком подключении сохраняется давление воды для всех точек.

Способы монтажа водопроводных труб

Имеется два способа монтажа труб в ванной комнате:

• открытый;
• закрытый.

Открытый способ прокладки труб более простой. Он имеет положительный момент в том, что можно выполнить работу после завершения отделки ванной комнаты, но несколько уступает закрытому способу монтажа труб по внешнему виду.

Коммуникации монтируются в данном случае с креплением к полу и стенам. Положительным моментом открытого способа является доступность к коммуникациям для ремонта.

Закрытый способ прокладки труб коммуникаций более трудоемкий и затратный. Приходится устраивать штробы в стенах и затем прятать коммуникации. При креплении по поверхности стены (обычно по несущим стенам) требуется устройство различных декоративных фальш-панелей.

Закрытый способ прокладки имеет лучший внешний вид, коммуникации скрыты, доступны взгляду только отдельные точки соединения с сантехприборами. Отрицательным моментом можно считать трудную доступность к коммуникациям в случае ремонта, особенно если монтаж устроен в штробах.

Правильная разводка труб в ванной и туалете. Схемы для разводки труб водоснабжения в ванной и туалете

Правильно выполнить монтаж разводки труб в ванной и туалете по силам каждому владельцу квартиры. С выбором материалов и со сборкой не возникнет сложностей. Для этого надо знать принципы работы разводки, ее типы и особенности.

Особенности ввода коммуникаций в квартиру

Разводка по квартире служит одновременно для подачи/перекрытия, очистки, отслеживания протеканий, распределения воды между потребителями и выполнения других функций, зависящих от потребностей владельца жилья. Разводка труб также применима и для канализации.

В начале системы должен быть кран, которым открывают ток воды или перекрывают его в случае возникновения аварийной ситуации.

Если в старой конструкции использовался вентиль, то его лучше заменить на новый шаровый кран.

Открывать и перекрывать воду следует плавным поворотом рычага, иначе можно вызвать гидравлический удар, от которого повреждается сантехника.

После аварийного крана рекомендуется установить защиту от протечек с автоматической запорной арматурой. Дальше стоит провести очистку воды с помощью фильтра. Лучше устанавливать самопромывающиеся модели. Фильтр не пропустит грубые примеси, содержащиеся в воде, что продлит срок работы сантехнического оборудования.

В разводку можно устанавливать необязательные приборы. К таковым относятся редукторы, манометры и счетчики. Схема разводки имеет две разновидности.

Типы разводки инженерных коммуникаций

Самыми популярными видами разводки труб водоснабжения в ванной и туалете являются:

• последовательная;
• коллекторная.

Первый вариант лучше всего подойдет для жилья с небольшой протяженностью водопровода и малым количеством подключения точек водоразбора. Второй применяют в квартирах с большой жилой площадью и множеством сантехнических приборов, он отличается большой протяженностью водопроводных сетей.

Вот подробное описание каждой их них.

Разводка последовательного типа

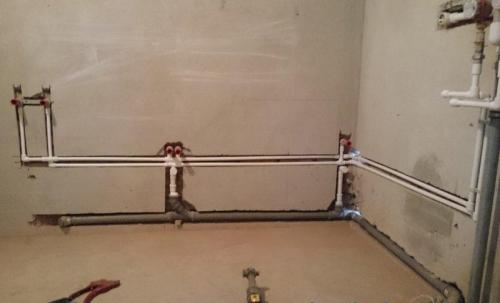

Последовательная разводка полипропиленовых труб в ванной и туалете представляет собой одну ветку трубопровода, берущую начало у отвода стояка, и соединяющую ввод с первым потребителем. От первого пользователя трубопровод идёт ко второму и так до последней точки. Все потребители подключаются через тройники, устанавливаемые в местах разбора воды.

Эффективна такая разводка только в малогабаритных квартирах.

Если протяженность сети большая, и на ней размещается много потребителей, то при одновременном их подключении напор будет слабым.

Принцип работы последовательной разводки не позволяет перекрыть воду на одном приборе. Для ремонта или замены отдельных элементов потребуется отключать всю ветку с помощью аварийного крана на вводе. Несмотря на этот недостаток, последовательную разводку продолжают широко использовать.

Ее преимуществом является простота сборки – элементы монтируются по одной линии трубопровода.

Стоимость материала и сборки невысока, метраж труб минимальный.

Схема коллекторной разводки сложнее.

Коллекторный тип разводки

Сложность коллекторной разводки связана с необходимостью прокладки труб от ввода стояка до каждого места разбора воды. Такое подключение обеспечивает коллектор – устройство, предназначенное для распределения воды одновременно по нескольким направлениям. Эта особенность обеспечивает одинаковое давление на каждой точке водоразбора. Некоторые модели коллекторов продают с уже установленными запорными кранами.

Если таковых на устройстве нет, нужно самостоятельно их туда поставить – так использование этого типа разводки станет удобнее. Благодаря запорной арматуре появляется возможность отключать только нужное направление, в то время как другие остаются в работе. Кроме аварийных ситуаций таким способом регулируют подачу воды при снижении давления в городской магистрали.

Иногда коллекторную разводку называют лучевой.

Прямое соединение с коллектором позволяет использовать цельную трубу без стыков, устраиваемых для подключения других потребителей.

Это значит, что появление протечки возможно только на коллекторе и на приборах сантехники, где ее легко устранить. Поэтому трубы, прокладываемые согласно лучевой разводке, можно монтировать скрытым методом.

В число недостатков этой разводки входят: сложность и существенные расходы на большее количество труб, чем для последовательной схемы.

Источник: https://avtonomnoe-vodosnabzhenie.aystroika.info/novosti/razvodka-trub-v-vannoy-svoimi-rukami-kak-sdelat-ukladku-kommunikaciy-svoimi-rukami

Как поменять трубы в ванной на пластиковые. Замена труб в ванной – этапы работы по шагам от А до Я

Рано или поздно наступает момент, когда становиться необходимо заменить трубы в ванной комнате вследствие объективной необходимости. Избежать наступления этой ситуации увы никто не сможет, можно только быть во всеоружии когда наступит момент. Чем мы и предлагаем Вам заняться.

В данной статье мы подробно рассмотрим причины , в результате которых вопрос замены становиться актуальным. Так же мы разберем все этапы по замене труб в ванной начиная от демонтажа старых коммуникаций, выбора материалов и прокладки новых .

В статье представлены

Узнаем, когда требуется произвести замену

Это может быть связано со следующими обстоятельствами:

• физический износ выражающийся в образовании протечек;
• засорение старых металлических трубопроводов продуктами коррозии и известковыми осадками на стенках, которые могут привести к полному перекрытию просвета в них;
• вибрация трубопроводной системы при перепадах давления, которая способна привести к полному разрушению водопровода.

Определим какие трубопроводы устанавливаются в ванной комнате. Для этого обратим внимания на температуру воды в них. Она может быть:

• горячая – для бытовых нужд;
• холодная – в порядке общего водоснабжения для различных хозяйственных нужд и смешивания с горячей водой до нужной температуры;
• горячая системы отопления ;
• поскольку в среднем на одного человека могут быть израсходованы более кубометра воды только на хозяйственные нужды, актуальна задача удаления использованной жидкости по самотечной системе канализации (в частных домах в летний сезон это количество возрастает до 3 кубов).

Еще не так давно для устройства трубопроводов в ванной использовались стальные водогазопроводные трубы, изготовленные по ГОСТу 3262-80 размерами от четверти дюйма и выше.

Для ванной, оптимальным размером обычно выбирались изделия размером до дюйма с четвертью. Перед тем, как поменять трубы в ванной самому, нужно внимательно ознакомиться с этапами процесса. Ниже мы рассмотрим их.

Демонтаж устаревших коммуникаций

Демонтаж происходит в следующей последовательности:

1. Первоначально нужно перекрыть воду на стояках горячего и холодного водоснабжения.
2. Перед тем, как самостоятельно произвести замену, необходимо произвести демонтаж старых сетей. Для этого нужно отсоединить входную трубу от стояка, и убедится, что входной запорный кран хорошо держит воду, при необходимости на это место устанавливается заглушка. Даже при небольшой протечке залив соседей снизу неизбежен, а этого следует избегать.
3. Демонтированные материалы нужно разрезать на секции. Это делается для того, чтобы было удобно их выносить из квартиры или дома.
4. Убрать крепления водопровода на стенах помещения предварительно удалив плитку (если есть) со стен. Следует учитывать, что использовать их повторно не рекомендуется, поскольку современные способы установки и конструкции фиксаторов сильно отличаются от применяемых ранее. Убирать необходимо не только хомуты или кронштейны, но и дюбеля, которыми они крепились. Отверстия в стенах нужно тщательно заделать цементно — песчаным раствором или его аналогом.
5. Демонтаж сливной системы производится путем разборки на соединениях. Предварительно производится снятие креплений с них. Бетонные подставки,подлежат замене, их нужно оставить на месте. Ими можно будет воспользоваться при установке новой канализации для сохранения нормативного уклона.

Поводом для их замены является возраст старой сливной системы. Ранее применялись чугунные изделия, внутренняя поверхность которых шероховатая, что способствует усиленному их засорению, а следовательно требует частых очисток при засорах.

Поэтому замена сливной трубы в ванной представляется обязательным мероприятием. Стояк сливной системы обычно располагается в туалетной комнате, только при совмещенных санузлах его можно обнаружить в ванной. Но этот объект не находится в зоне ответственности квартиросъемщика или владельца жилья, его заменой должна озаботиться управляющая компания .

Замена стояка трубы в ванне должна производиться силами коммунальной организации по заявке владельца жилья.

Какие трубы выбрать в ванную комнату на замену

Современные материалы отличаются многими плюсами по сравнению с теми, что использовались раньше (чугун, черный металл и т.д.). Сейчас широкое распространение имеют так называемые пластиковые материалы.

К ним относится – полипропилен, сшитый полиэтилен, металлопластик и т.д. Мы настоятельно рекомендуем использовать именно их, и далее в статье обоснуем свое утверждение.

Перед тем, как поменять трубы в ванной на пластиковые, нужно определить вид материала для замены.  Строительный рынок заполнен продукцией различных марок, чтобы понять, какие использовать, рассмотрим их преимущества и недостатки.

Разводка труб в ванной размеры. С чего начинается разводка труб

Многие начинающие мастера сразу берут в руки ключ и трубу, после чего приступают к делу. Такой подход к делу, даже для себя, является вовсе неправильным. Начинать работу нужно с того, что создаётся план или схема разводки, посредством которых определяется количество необходимого материала, просчитывается расход воды и затраты на покупки.

Начинается выполнение схемы с того, что выбирается перечень оборудования, которое планируется разместить в санузле. Если в квартире или доме ванная комната и туалет разделены между собой, то разводка труб будет выполняться отдельно для каждой комнаты. В совмещённом санузле все намного проще, так как схема понадобится только одна. Как только принято решение, какие сантехнические потребители будут размещены в ванной комнате и туалете, можно перейти к этапу выбора трубопровода соответствующих размеров для канализации.

Разводка труб включает в себя не только монтаж подводящего водопровода, но ещё и системы канализации. Эти работы нужно проводить параллельно, чтобы не понадобился повторный ремонт.

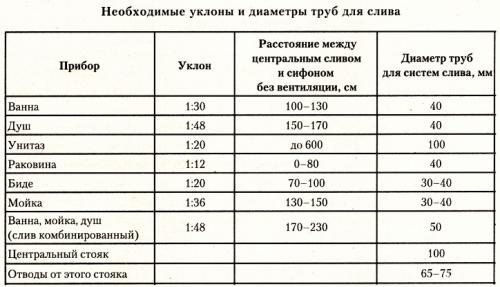

Для этого имеются уже готовые таблицы, в которых представлена вся необходимая информация для выбора канализационных труб.

Подача воды выполняется с помощью нескольких диаметров трубопровода, составляющие ½ и ¾ дюйма. Составляя схему, нужно ориентироваться на следующие значения:

• для душевой кабины и ванной нужно подводить два трубопровода: горячее и холодное водоснабжение, а также канализация;
• умывальник и раковина также нуждается в подведении двух труб подачи воды и канализации;
• к биде подключается горячая и холодная вода, а также канализация;
• к унитазу подводится только холодная вода и канализация;
• если в ванной размещается стиральная машинка, то к ней подводится холодная вода и канализация.

Чтобы произвести точные расчёты, нужно расчертить схему в соответствии с размерами комнаты. На схеме нужно распределить все потребители сантехники, после чего приступать к расчёту необходимого материала. На схеме обозначаются все планируемые к подключению потребители, распределяя их канализационное подключение следующим образом:

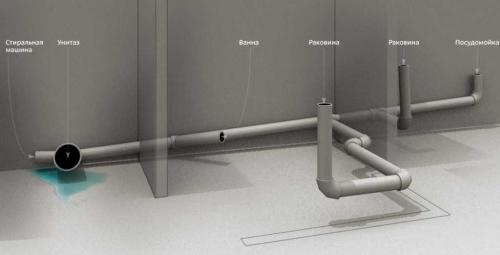

1. Ближе всего к центральному стояку должен располагаться унитаз. Он должен располагаться на коротком расстоянии от слива, что позволит избежать засоров в трубопроводе, а также неприятного запаха.
2. Рядом с унитазом монтируется при помощи соответствующих фитингов слив для ванной, душевой кабинки, а также умывальника и раковины.
3. Слив стиральной машинки можно вывести в виде отдельного отверстия в центральном стояке.

Разводка труб канализации должна иметь соответствующие уклоны, что позволит исключить образование засоров в трубопроводе.

Первоначально рекомендуется выполнить прокладку канализационных труб в ванной, после чего приступать к монтажу водопровода. Специалисты могут выполнять прокладку водопровода и канализации параллельно, однако этого делать не рекомендуется начинающим мастерам, так как могут проявиться недоработки.

Замена труб в квартире управляющей компанией. Законодательные и технические вопросы

Главным в данных темах являются следующие факты:

Если есть нужда в замене стояка, то делать это нужно во всем многоквартирном доме, а не частями, в квартирах. Должно быть заменено все и везде.
1. Стояки – это одна из основных составляющих системы, которая относится к инженерным коммуникациям. Вот почему их поломка может привести к многочисленным потерям, в том числе и человеческим.
2. Согласно законодательству РФ, стояки не являются собственностью владельцев квартиры. Об этом свидетельствует соответствующая статья в административном кодексе Российской Федерации. Официальным владельцем является УК или частная компания (иногда ЖЭК). Если с одной стороны это и ограничивает ваши действия в пределах квартиры, то с другой – позволяет совершать множества маневров в большем масштабе (полной замене).
3. Замена стояков – это обязательное условие проведения капитального ремонта в многоэтажном здании. Средства на проведение замены входят в ежемесячную оплату ЖКХ. При условии проживания льготников, пенсионеров, студентов и других лиц, которые освобождены от уплаты или платят меньше, в большом количестве велик шанс того, что денежных средств на счету УК будет недостаточно. Этот аспект также имеет как негативную сторону – необходимость самостоятельно изыскивать средства, так и позитивную – возможность выдвигать свои условия.
4. Капитальный ремонт здания должен проводиться не позже 25 лет после последнего. Возможным предоставляется продление эксплуатации здания, но не срок обязательного проведения ремонта.
5. УК не имеет обязательств в поведении планового капитального ремонта. Это позволяет жильцам дома получить свободу действий и предпринять решения, которые бы решили организационные вопросы по замене стояка с управляющей компанией дома и между жильцами.
6. В случае проведения внеплановой восстановительно-ремонтной работы на стояке, он официально получает статус аварийного объекта. После аварийно-восстановительной работы любого уровня стояк будет считаться в аварийном состоянии до проведения следующего капитального ремонта.
