Монтаж водопровода из полиэтиленовых труб своими руками. Требования, предъявляемые к трубам ПНД

Трубы ПНД должны соответствовать Требованиям ГОСТ 18599-2001, которые гласят:

Внутри и снаружи поверхность трубы должна быть абсолютно гладкой.
Имеющиеся незначительные отклонения не должны превышать установленные допуски.
Ни внутри, ни снаружи, ни на торце трубы не должно быть посторонних включений, трещин, раковин.
Цвет труб — черный или синий, что позволяет быстро отличить водопроводные трубы от других. Иногда на черном фоне трубы может присутствовать не менее трех равномерно распределенных продольных маркировочных синих полос.
Труба рассчитана на максимальное рабочее давление 16-20 атм.

Основными показателями для классификации всех полиэтиленовых труб для водопровода являются:

Маркировка — ПЭ 80, ПЭ 100, первыми были трубы с маркировкой ПЭ 63, но сейчас они не используются.
Устойчивость к внутреннему давлению — SDR, определяемое отношением диаметра трубы снаружи к толщине стенки. Чем выше этот показатель, тем меньше толщина стенки.
Диаметр.

ПЭ 80 используют для монтажа водопровода диаметром до 90 мм, ПЭ 100 применяют для более масштабных магистралей. При выборе важно правильно расшифровать условное обозначение, нанесенное на трубу. Например, обозначение ПЭ 100, SDR13, 110 х 8,1 питьевая, ГОСТ 18599-2001, расшифровывается так:

труба полиэтиленовая диаметром 110 мм, толщина стенки 8,1 мм;
предназначена для питьевой воды;
изготовлена в соответствии с ГОСТ 18599-2001;
для изготовления использован полиэтилен низкого давления ПЭ 100.

Водопровод из пластиковых труб на даче. Трубы ПНД

Чаще всего для водопровода на даче используют трубы ПНД — полиэтилена низкого давления. Они привлекательны тем, что могут собираться без всяких дополнительных устройств. Фитинги для сборки водопровода ПНД имеют резьбу и просто закручиваются руками.

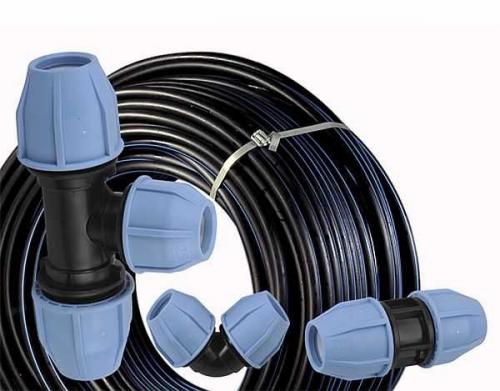

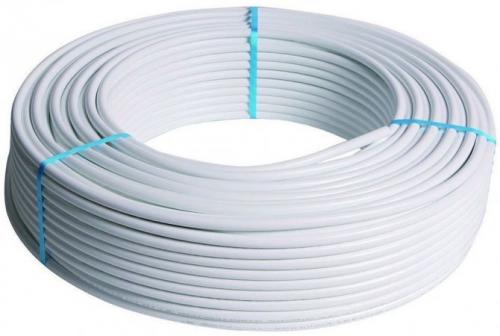

Трубы ПНД для водопроводов выпускаются в бухтах или отрезками (зависит от диаметра)

Чем же так хороши полиэтиленовые трубы ПНД, что они почти вытеснили металлические? Кроме удобного монтажа есть еще целый ряд плюсов:

При соблюдении правил эксплуатации срок службы — 50 лет. Пока эта цифра не проверена, но она впечатляет.
Они не гниют, не ржавеют, стойки к химическим средам.
Эксплуатироваться могут при температурах до -60°C.
При замерзании воды в них они не лопаются — растягиваются, потом после оттаивания принимают прежние размеры.
Внутренняя поверхность у них идеально гладкая. Для водопровода это важно по двум причинам: меньше потери давления при транспортировке и на стенках не скапливаются отложения, их просто сносит потоком.
С их помощью сделать водопровод на даче своими руками очень просто, так же, как и вносить изменения потом.
Использовать трубы ПНД можно для устройства летнего и зимнего водопровода.
Удобные способы сборки: сваркой или на компрессионных (резьбовых) фитингах.

Недостатки есть, но их немного:

плохо переносят нагрев (кроме труб из сшитого полиэтилена) потому используются только для транспортировки холодных сред;
если сравнивать с металлом, обладают более низкой прочностью — ходить по ним нельзя.

Трубы ПНД можно сваривать специальным аппаратом, а можно соединять с помощью компрессионных фитингов. Для дачного водопровода куски трубы, тройники, переходники соединяются при помощи резьбовых соединений. Хоть и кажется такое соединение ненадежным, выдерживать оно может гораздо больше, чем 2-4 Атм, которые вы по-максимуму можете создать. Результаты проведения испытаний соединений на резьбовых фитингах смотрите в

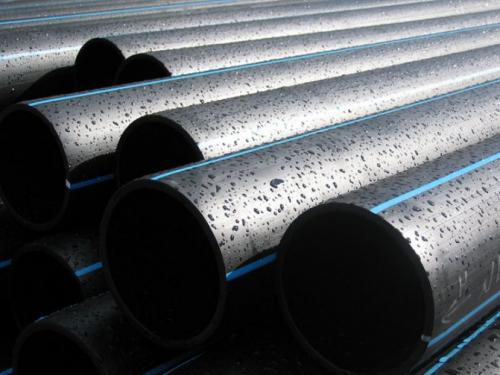

Для водопровода подходят трубы ПНД, на которых нанесены голубые линии. Они предназначены для холодной воды. Если линии желтого цвета — использовать для подачи воды их нельзя — они предназначены для газа. В их составе имеются специальные добавки, которые делают воду непригодной.

Есть несколько градаций по рабочему давлению:

Л — легкие, выдерживают до 2,5 атм;
СЛ — средне-легкие — до 4 атм;
С — средние — до 8 атм;
Т — тяжелые от 10 и выше.

Для монтажа наружного (уличного) водопровода на даче используют трубы ПНД класса С и СЛ, диаметрами 32 мм, 40 мм и 50 мм. При выборе нужно еще определиться с плотностью.

Есть еще три марки полиэтилена: ПЭ 63, 80, 100. Эти цифры означают плотность. Чем более плотный материал, тем прочнее изделия, но и выше цена. Например, один погонный метр 32 мм трубы из ПЭ 80 стоит от 4$ (и больше в зависимости от толщины стенки). Такого же диаметра, но из ПЭ 100 уже от 7$ за погонный метр.

Нужна ли высокая плотность при устройстве водопровода на чаче? Наверно, да. За счет более высокой плотности стенки трубы делают более тонкими, что снижает их вес. Если вода на даче достается из скважины или колодца, вес может быть важным фактором — меньше будет проблем с закреплением опущенной вниз трубы.

Для водопровода на даче чаще всего используются трубы ПНД - полиэтилена низкого давления. Они привлекательны тем, что могут собираться без всяких дополнительных устройств. Фитинги для сборки водопровода ПНД имеют резьбу и просто закручиваются руками.

Преимущества полиэтиленовых труб ПНД

Удобство монтажа
Можно сваривать специальным аппаратом
Можно соединять с помощью компрессионных фитингов
Выдерживают высокое давление

Недостатки

Результаты проведения испытаний соединений на резьбовых фитингах смотрите в ссылка на испытания.

Выбор труб ПНД

Для водопровода подходят трубы ПНД, на которых нанесены голубые линии. Они предназначены для холодной воды. Если линии желтого цвета - использовать для подачи воды их нельзя - они предназначены для газа. В их составе имеются специальные добавки, которые делают воду непригодной.

Градации по рабочему давлению

Для монтажа наружного (уличного) водопровода на даче используются трубы ПНД класса С и СЛ, диаметрами 32 мм, 40 мм и 50 мм. При выборе нужно еще определиться с плотностью.

Марки полиэтилена

Сборка водопровода из пластиковых труб. 4 этап. Монтаж нового водопровода

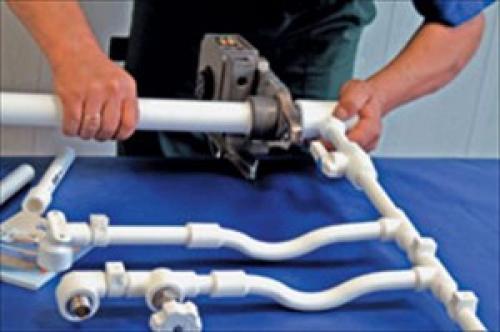

Пример выполнения сварки трубы с фитингом на стенде

Итак, приступаем к самой интересной части всей этой «эпопеи». Заранее подготовьте все необходимые инструменты, запаситесь удлинителем(если он может пригодиться) и конечно же терпением. Монтаж водопровода удобнее всего выполнять вдвоем с напарником. Но если привлечь к работе в доме не кого, вполне можно справиться и своими силами.

На втором этапе этой статьи мы определились, что лучший вариант для водопровода — пластиковые трубы, которые придется соединять при помощи специального аппарата для сварки пластиковых труб(утюга).

Для начала нарежьте пвх трубы для начального этапа сборки водопровода и подготовьте необходимые фитинги и краны. Монтаж водопровода стоит начинать «от стояка».

Очень важно учесть при нарезке труб, что какая-то часть трубы будет вставляться в фитинг(удлинитель или уголок). Поэтому заранее, при помощи линейки измерьте насколько труба входит в фитинг и с учетом этого отрезайте трубу(обычно это 4-5 мм). Тут действует основное правило домашних мастеров — «Семь раз отмерь один раз отрежь». Спешка может привести к отклонению размеров от плана .

Сварка пластиковых труб «утюжком»

Тщательно ознакомьтесь с инструкцией к вашему сварочному аппарату(утюжку), т.к. некоторые особенности каждого из них могут отличаться. Соберите аппарат согласно инструкции, установите насадку нужного размера(в зависимости от диаметра используемых труб).

Для тех, кто не любит читать инструкции, мы подготовили

2. Зачистите концы свариваемых труб от грязи и стружки(если резали трубу ножовкой по металлу). Срез должен быть ровным и чистым.

3. В инструкции к вашему сварочному аппарату уточните, в течение какого времени нужно нагревать соединительные части, и когда все станет понятно включайте аппарат.

4. Обязательно оденьте термозащитные перчатки(обычно они есть в комплекте со сварочным аппаратом), т.к. малейшее прикосновение голыми руками к «утюжку» даст сильный ожог.

5. Когда «утюжог» нагреется до нужной температуры(обычно на это укажет индикатор), в одну руку берите трубу, а в другую фитинг. Одновременно с двух сторон вставляйте трубу и фитинг в разогретую насадку почти до упора(оставьте пару миллиметров) и выдерживайте необходимое время. Время может отличаться в зависимости от мощности «утюжка» или диаметра полиэтиеновой трубы. Обычно нужно держать от 5-ти для 25-ти секунд.

6. Когда пройдет обозначенное время и пластиковые части достаточно нагреются, аккуратно вынимайте трубу и фитинг из насадки и сразу же осторожно вставляйте трубу в разогретое отверстие фитинга. Старайтесь сделать это как можно ровнее. Подержите в таком положении трубу и фитинг 5-10 секунд, чтобы пластик успел «схватиться». Тут важно отметить, что если фитинг выполнен «углом», учитывайте во время сваривания в какую сторону у вас будет смотреть угол.

Сварка пластиковых труб прошла успешно. Такое соединение не протекает, просто потому что оно сварено и стало единым целым.

Так, двигаясь от начала стояка до конечных сантехнических приборов или кранов производите соединения труб при помощи фитингов. Не спешите, важно чтобы соединение хорошо сварилось и было ровным. Смонтировать такую систему водопровода своими руками довольно просто и одновременно надежно.

Если вы заранее продумалии подробной сметой, заранее стоит позаботиться о том, чтобы скрыть водопроводные трубы за гипсокартоновыми стенами или в специальных коробах. Таким образом дизайн-проект не будет нарушен белыми и довольно приметными для человеческого глаза трубами.

Вот таким образом и происходит монтаж труб водопровода в ванной комнате. Хотя эту инструкцию можно использовать для любых других целей, к примеру монтажа отопительной системы.

Полезная статья? Оцени и добавь к себе в закладки!

Монтаж ПНД труб. ПНД труба — процесс производства, применение, способы стыковки, монтаж

Можно с уверенностью утверждать, что полимерные трубопроводы с каждым годом все больше вытесняют стальные аналоги в различных сферах народного хозяйства и в быту. Из всех разновидностей пластиковых изделий наибольшее распространение получила ПНД труба.

Полиэтилен низкого давления (ПНД) благодаря своим физико-химическим и эксплуатационным параметрам лучше других материалов подходит для производства различных видов труб. В зависимости от технологии производства, выпускают несколько видов полиэтилена, причем материал последних разработок существенно превосходит по своим характеристикам ранее изготавливаемый.

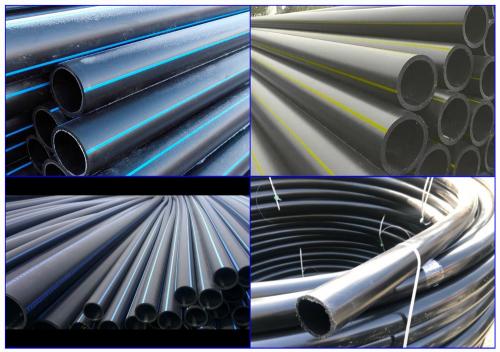

Рис. 1 ПНД труба — виды и варианты изготовления

Материал трубы ПНД что это такое

Полиэтилен (ПЭ) — это органическое соединение из молекул этилена, полученное в результате процесса полимеризации.

Первичный полиэтилен — полупрозрачный порошок с низкой адгезией, способной размягчаться при нагревании свыше 80 °С. Основной показатель его характеристик — степень кристалличности, то есть отсутствие свободных связей и разветвлений в молекулярной решетке. Чем более она упорядочена структура, тем выше физико-химические характеристики полимера.

Основой технологического процесса производства ПНД-труб является экструзия — процесс выдавливания нагреваемого ПЭ сырья винтовым штоком через трубчатую форму определенного размера.

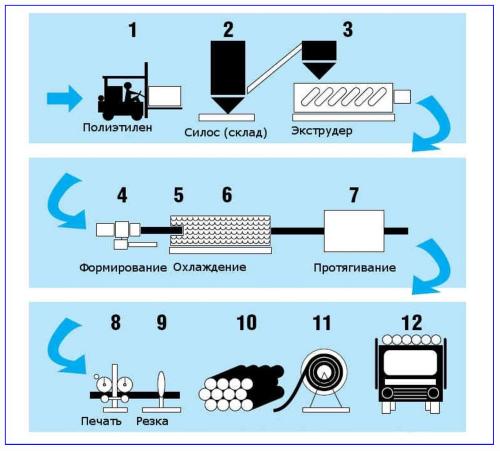

Рис. 2 Техпроцесс трубного производства экструзионным методом

Виды ПЭ и технологии его производства

Существуют два метода получения трубного полиэтилена высокой плотности (ПЭВП) — суспензионный и газофазный.

По суспензионной технологии полимеризация проводится в среде органического растворителя (бензин, гексан) с добавлением катализаторов Циглера-Натты (хлористый титан, алкиды алюминия). Этилен подается снизу через барботер в цилиндрический реактор из нержавеющей стали, где происходит его растворение в бензине и превращение в сополимер.

При газофазном методе снизу в рабочую камеру компрессор одновременно нагнетает этилен или его сомономер вместе с водородом, бутиленом и пропиленом. Также в реактор подается катализатор, перемешанный с азотом. Полученный полиэтилен из нижней части резервуара отправляется в отделитель, далее происходит его продувка, стабилизация и грануляция.

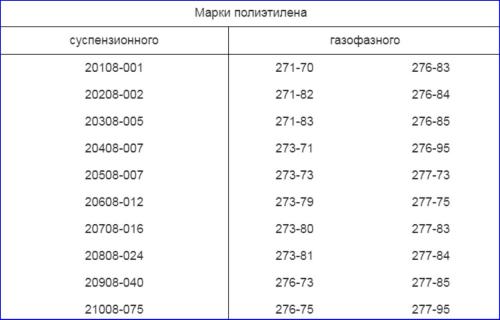

Рис. 3 Марки ПНД по ГОСТ 16338-85

При производстве ПЭ наиболее распространенным суспензионным методом используются следующие технологии:

Полимеризация этиленового сырья в среде инициатора (кислород или пероксид) при повышенном давлении порядка 1500 — 3500 кгс/см2 и температурах 200 — 300 °С. Полученный ПЭ высокого давления (ПВД) низкой плотности (ПЭНП) из-за наличия в кристаллической решетке боковых углеводородных цепей имеет относительно низкую степень кристалличности в 50 — 60%.
Полимеризация этилена при невысоком давлении около 1 — 5 кгс/см2 и температуре 70 — 80 °С в каталитическом растворе. В итоге получают длинные и менее разветвленные макромолекулы со степенью кристалличности 75 — 85%. Полученный материал получил название ПЭ высокой плотности (ПЭВП) и низкого давления (ПЭНД, ПНД).
Полимеризация этиленовой массы под давлением в 30 — 40 кгс/см2 и температуре 100 – 120 °С в каталитическом растворе. Полученный компонент имеет степень кристалличности 80 — 90% и получил название полиэтилена высокой плотности среднего давления ПЭСД (ПСД).

Если рассмотреть технологию производства ПНД, становится очевидно, что такое получение ПЭ в сравнении с другими техпроцессами наиболее экономически выгодно и обеспечивает высокие характеристики выпускаемого термопластика. Это в немалой степени повлияло на ее распространение и лидирующее положение.

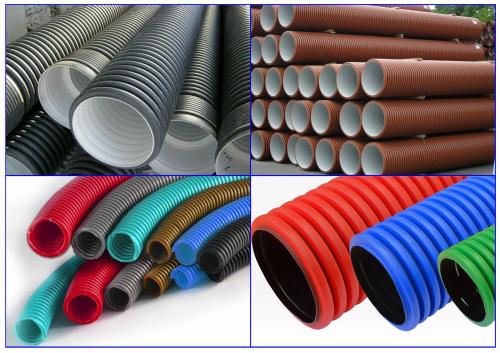

Рис. 4 Многослойные и однослойные ПЭ гофротрубы

Сферы применения ПЭ труб

Трубы из полиэтилена низкого давления выпускают двух видов — непосредственно из самого полиэтилена и в комбинации с другими пластиками (ПВД, ПП) или сталью. Основные сферы применения ПЭ-трубопроводов:

Подача холодной питьевой воды. Данные трубопроводы широко используют в коммунальном и бытовом хозяйстве. Выпущенные из чистого первичного ПЭ-трубы имеют синюю продольную полоску на маркировке.

Транспортировка газа. Подземные трубопроводы из ПЭ разных диаметров повсеместно используются для газоподачи. Газовые трубы помечают желтой полоской на внешней стороне. Подробнее про газовые ПНД трубы!

Дренаж и безнапорные канализационные сети. В народном и дорожном хозяйстве при укладке безнапорных канализационных и дренажных коммуникаций для значительных объемов транспортируемой среды используют трубопроводы больших диаметров, усиленные кольцевыми ребрами жесткости из стали. Обычно гофротрубы имеют две оболочки, а основным материалом их изготовления служит полиэтилен. Подробнее про дренажные трубы!

Напорные канализационные сети. Также при прокладке канализационных сетей с большим объемом транспортируемой жидкости используют ПНД трубы.

Водопровод из полиэтиленовых труб своими руками. Трубы ПНД для водопроводов выпускаются в бухтах или отрезками (зависит от диаметра)

При соблюдении правил эксплуатации срок службы — 50 лет. Пока эта цифра не проверена, но она впечатляет. Они не гниют, не ржавеют, стойки к химическим средам. Эксплуатироваться могут при температурах до -60°C. При замерзании воды в них они не лопаются — растягиваются, потом после оттаивания принимают прежние размеры. Внутренняя поверхность у них идеально гладкая

Для водопровода это важно по двум причинам: меньше потери давления при транспортировке и на стенках не скапливаются отложения, их просто сносит потоком. С их помощью сделать водопровод на даче своими руками очень просто, так же, как и вносить изменения потом

Использовать трубы ПНД можно для устройства летнего и зимнего водопровода. Удобные способы сборки: сваркой или на компрессионных (резьбовых) фитингах.

Недостатки есть, но их немного:

плохо переносят нагрев (кроме труб из сшитого полиэтилена) потому используются только для транспортировки холодных сред;
если сравнивать с металлом, обладают более низкой прочностью — ходить по ним нельзя.

Есть несколько градаций по рабочему давлению:

Л — легкие, выдерживают до 2,5 атм;
СЛ — средне-легкие — до 4 атм;
С — средние — до 8 атм;
Т — тяжелые от 10 и выше.
