Особенности и сфера применения клиновых и шиберных задвижек. Что такое шиберная задвижка?

Особенности и сфера применения клиновых и шиберных задвижек. Что такое шиберная задвижка?

В отличие от других видов запорной арматуры шиберная задвижка способна полностью перекрыть сечение трубопровода с достаточной герметичностью, структура материала не играет для нее никакой роли.

В качестве запорного элемента в шиберной задвижке применяется плоский или клинообразный нож, который двигаясь перпендикулярно потоку, разрезает его и перекрывает сечение устройства. Именно по форме шиберного запорного элемента и классифицируют данную запорную арматуру, существуют ножевые и клиновые задвижки.

Устройство клинового типа

Шиберная клиновая задвижка устанавливается в случае необходимости наиболее надежного перекрытия потока, она способна работать при значительном давлении рабочей среды. Запорный элемент арматуры такого типа имеет форму клина, такая же форма поверхности и у седел устройства с уплотнителями. Основная сфера применения такой запорной арматуры — системы канализации.

Под воздействием усилия, создаваемого при вращении шпинделя, происходит перемещение запорного клина в направлении, перпендикулярном движению рабочей среды. При полном закрытии сечения, клин, под действующим усилием, деформируется (в пределах упругости материала), что позволяет добиться максимальной герметизации.

Устройство шиберной задвижки такого типа имеют и ряд недостатков, о которых необходимо упомянуть:

• При интенсивной эксплуатации достаточно часто выходят из строя уплотнения .
• Рабочие поверхности клина и седла устройства должны быть идеально подогнаны друг к другу, для этого должна осуществляться предварительная притирка, которая достаточно трудоемка.
• При повреждении поверхности клина (коррозия, задиры, глубокие царапины) нарушается герметизация задвижки, кроме того, такие повреждения способны привести к заклиниванию механизма.
• При высоких температурах запорный клин имеет свойство расширяться, что так же приводит к аварийным ситуациям и невозможности регулировать поток.

Именно по этим причинам чаще всего применяется другая модификация, шиберная ножевая задвижка, которая отличается практичностью и надежностью.

Ножевая шиберная задвижка — область применения

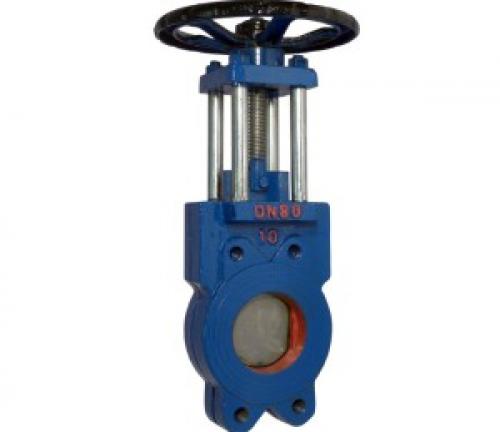

Запорный элемент такой задвижки имеет сравнительно небольшую толщину и действует как обыкновенный нож.

Поэтому сфера применения такой запорной арматуры практически не ограничена, ее можно увидеть на магистралях любого назначения:

• Нефтеперерабатывающей промышленности.
• Целлюлозно-бумажных комбинатах.
• Горной промышленности.
• Системах вентиляции и канализации.

Отдельно стоит упомянуть о том, что задвижка ножевая шиберная может применяться даже в трубопроводах, работающих при разряжении (вакуумная техника).

Шиберная задвижка

Для термина «шибер» см. также другие значения .

Для термина «задвижка» см. также другие значения .

Ши́берная задви́жка  — задвижка , у которой запирающий элемент выполнен в виде пластины. Уплотнительные поверхности элементов затвора шиберной задвижки взаимно параллельны.

Запирающий элемент такой конструкции способен разрезать включения в жидкости, протекающей внутри тела задвижки. Отсюда вытекает и применение этого типа задвижек: фекальные стоки, целлюлозно-бумажные, нефтегаз и др.

Шиберные задвижки с запорным элементом, выполненным в виде металлической пластины небольшой толщины, широко применяются в вакуумной технике . Это обусловлено возможностью изготовления шиберной задвижки практически любого сечения при минимальной длине, при этом в открытом состоянии задвижка не содержит никаких элементов, выступающих внутрь трубы. Благодаря этому такая задвижка создаёт минимальное сопротивление остаточному газу, что крайне важно для эффективного создания высокого вакуума.

Шиберные задвижки иногда применяют для регулирования потока, но основное их назначение — полное закрытие или открытие движения среды. Шиберные задвижки часто применяются в составе нефтегазовой арматуры .

Задвижки подвержены коррозии . Для защиты от коррозии применяют задвижки из коррозионно-стойких сплавов , газотермическое напыление и плазменную наплавку коррозионно-стойких металлических покрытий.

Шиберная задвижка для трубопровода сырой нефти диаметром 28” (711 мм)

В фотографии шиберная заслонка (шибер) — светонепроницаемая пластина, защищающая фотоплёнку или фотопластинку от засветки при смене кассеты. Применялись в крупноформатных камерах , иногда — в конструкции среднеформатных фотоаппаратов (« Салют », « Киев-88 », « Киев-90 »).
