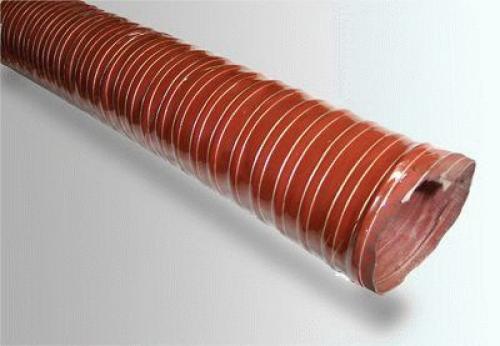

Соединения для гофрированных труб. Особенности гофрированных труб

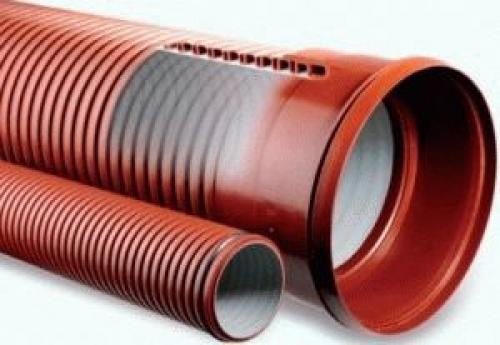

Гофротрубы, изготовляемые из современных видов пластмасс, имеют своеобразный внешний вид благодаря эластичной складчатой поверхности.

Такие изделия могут иметь одно- или двухслойную структуру, при этом особой распространенностью пользуется второй вариант, совмещающий гофрированную наружную оболочку с гладкой внутренней поверхностью. В этом случае рифленая структура надежно защищает сердцевину трубы от механических воздействий, давления грунта и промерзаний.

Обычно диаметр двухслойной пластиковой трубы варьируется в пределах 110-1200 миллиметров, при этом показатель кольцевой жесткости составляет 4 до 16 КН на квадратный метр.

Как и гладкие изделия для наружной канализации, гофроэлементы обычно имеют оранжевый, рыжий или коричневый цвет, однако некоторые производители выпускают трубы этого типа других тонов, например, черного.

Отличия ребристых изделий от гладких

По ряду показателей гофрированные трубы превосходят гладкие аналоги:

они в разы надежней, прочней, устойчивей к воздействиям;
обладают повышенной гибкостью и эластичностью, благодаря чему облегчается их прокладка, в том числе и в сложных условиях (на перепадах рельефа);
для монтажа гофрированных изделий практически не требуется фитингов и иных соединительных элементов, без которых невозможно собрать систему из гладких труб;
у гофр есть возможность регуляции степени жесткости путем утолщения некоторых колец (эта функция может понадобиться при укладке подземной канализации);
в случае протечки или других изъянов гофрированную трубу починить легче, нежели гладкую.

Легко убедиться в том, что потребительские качества гофроэлементов значительно превышают показатели традиционных аналогов.

Применение различных видов гофротруб

Изделия со складчатой структурой широко используют для различных целей:

сборки дренажных схем;
безнапорных устройств дождевой канализации;
монтажа систем, предназначенных для водоотведения производственных стоков;
проводки безнапорных подземных схем канализации (хозяйственно-бытовой, общесплавной);
конструкций, предназначенных для сельского хозяйства.

Специальные разновидности пластмассовых гофрированных труб, имеющие повышенные показатели кольцевой жесткости и морозоустойчивости, подойдут для устройства проходов под высоконагруженными магистралями.

Разновидности по сферам применения

Учитывая области использования труб, имеющих складчатую структуру, можно выделить следующие категории.

Электромонтажные гофры, используемые как защитные оболочки для прокладки проводов и кабелей. Эти изделия имеют средние коэффициенты эластичности и устойчивости к механическим повреждениям.

Однослойные гофрированные трубы отличаются меньшим весом при большей гибкости. Такие элементы большого диаметра часто применяются для защиты газопровода, а компактные изделия – для прокладки кабелей.

Двухслойные гофрошланги, отличаются хорошей жесткостью и прочностью, что позволяет им выдерживать большие нагрузки. Обычно их используют для монтажа кабелей в сложных условиях, например, глубоко под землей.

Гофротрубы, состоящие из двух слоев. Подобные изделия имеют отличные показатели прочности/стойкости к агрессивным веществам, что позволяет использовать их для прокладки канализации.

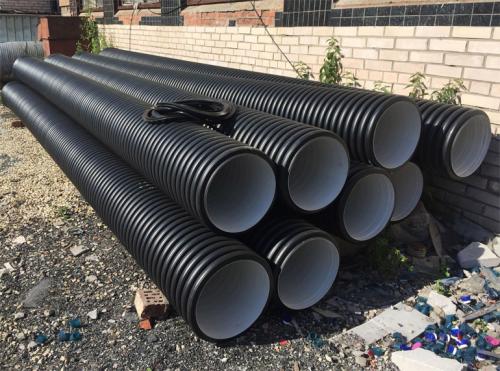

Соединения для гофрированных труб ПНД. Сильные и слабые стороны гофротруб ПНД

Гофра — своеобразный футляр для кабелей, защищающий провода от внешних воздействий. Гофрированная структура придает трубе дополнительную жесткость, благодаря которой она успешно противостоит механическим, химическим или тепловым влияниям окружающей среды. Диапазон допустимых температурных колебаний для ПНД — от — 25 до +90°С. Следовательно, монтаж магистралей не зависит от погодных условий, технические свойства трубы останутся неизменными при любой погоде, исключая сильные морозы. Кроме того, прокладывать трубопроводы из гофры ПНД можно любым способом: в земле или бетонных нишах и на поверхности.

Полиэтилен низкого давления инертен к любым биологическим средам. Не вступает в реакцию с агрессивными химическими соединениями: щелочами, кислотами, солями и минеральными маслами.

ПНД не проводит электрический ток, поэтому при монтаже не требуется выполнять заземление. При возгорании материал обладает самозатухающими свойствами, поэтому короткое замыкание не вызовет пожара. Внутри трубы находится небольшое количество воздуха, которое быстро выгорает, а без доступа кислорода процесс горения прекращается, если нет источника постоянного огня снаружи.

Гофра ПНД имеет малый вес, к тому же, скрученные в бухты трубы компактны, поэтому их можно просто и быстро транспортировать.

ПНД имеет эластичную структуру, поэтому при прокладке легко принимает желаемую форму и любой угол поворота. За счет гладкости внутренней поверхности гофрированной трубы, провода, помещенные внутрь не встречают сопротивления.

Внимание! Чтобы протянуть кабель в гофротрубе было еще проще, изделие оснащается зондом — приспособлением для удобства протяжки, представляющим собой обычную проволоку из стали, а в некоторых случаях и обычный шнур из нейлона.

Из-за относительно слабой устойчивости к тепловым нагрузкам гофротрубы рекомендуется устанавливать на поверхностях, не отличающихся повышенной горючестью. В условиях более сложных для монтажа магистралей применяются специальные штробные бетонные каналы.

Ультрафиолетовые лучи способны со временем разрушить пластик.

Внимание! На сегодняшний день выпускаются модификации, которые обладают специальной дополнительной защитой от ультрафиолета. Такие трубы рекомендуется выбирать при эксплуатации трубопровода под открытыми солнечными лучами.

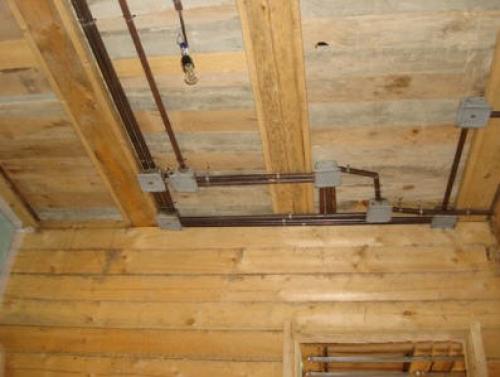

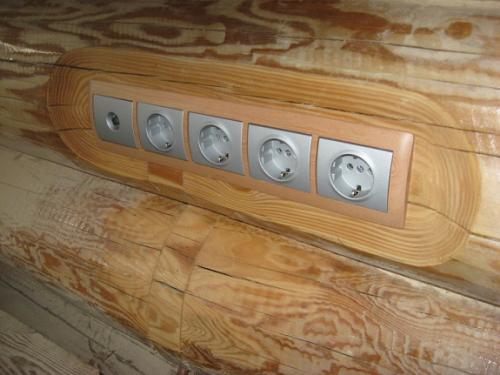

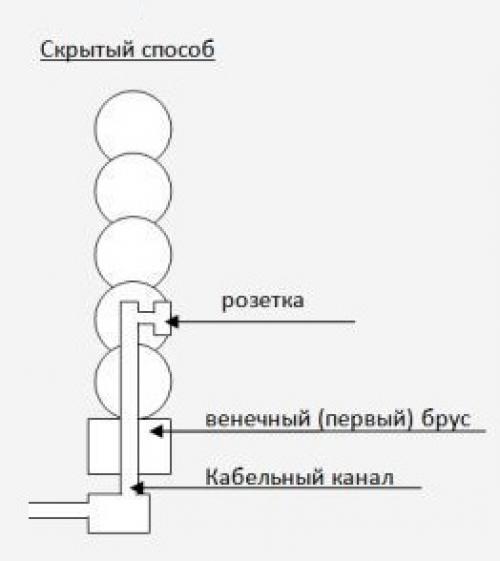

Гофра для проводки в деревянном доме. №2. Скрытая проводка в деревянном доме

Электропроводка в деревянных строениях может выполняться двумя способами:

скрытым;
открытым.

Скрытая проводка в деревянном доме выполняется сложнее и имеет массу рисков. Такие работы лучше доверять специалистам. Внутренняя проводка обустраивается тогда, когда деревянные стены дома обшиваются сверху отделочным материалом , например, вагонкой или гипсокартоном . В этом случае провода располагают между основной стеной и слоем облицовки. Естественно, оставлять провода незащищенными нельзя – их необходимо спрятать в металлическую трубу. Многие мастера допускают ошибку и используют в данных целях пластиковые рукава, ПВХ гофру или металлорукав. Делать этого нельзя по ряду причин:

нет гарантии того, что не нарушится изоляция кабеля и не возникнет короткого замыкания, а стенки коробов и труб не смогут выдержать подобной нагрузки. Итог – возгорание. Изоляция может нарушиться не только по причине ошибок в монтаже, но и в результате производственного брака, неправильного хранения и транспортировки. Микротрещины в изоляции большинство измерительных приборов не фиксируют, а со временем при воздействии постоянных нагрузок изоляция все больше и больше ослабевает;
пластиковая гофра и короб – слабая преграда для грызунов , которые могут ее запросто повредить, оголив провода;
для монтажа скрытой проводки в деревянных стенах подготавливаются пустоты, а в них со временем имеет свойство накапливаться древесная пыль, для возгорания которой достаточно небольшой искры. Локализовать подобный очаг возгорания проблематично.

Именно поэтому скрытую электропроводку в деревянном доме необходимо монтировать с помощью металлических труб. Они способны обеспечить надежную защиту от возникновения коротких замыканий, но при этом необходимо выполнить ряд условий:

внутри и снаружи такие трубы должны иметь антикоррозионный слой ;
монтировать трубы лучше под небольшим наклоном, чтобы дать возможность конденсату свободно стекать;
трубы необходимо подключить к контуру заземления;
острые кромки, которые образуются при нарезке труб, могут повредить провод, на них необходимо одеть пластиковые втулки;
соединение труб должно быть герметичным;
в стенах необходимо вырезать каналы.

Лучший вариант – это медные трубы, но обойдется он недешево.

Нормы безопасности не нарушает и вариант с использованием штукатурки , хотя, на первый взгляд, он кажется не совсем подходящим. Чтобы обеспечить должную защиту, кабель со всех сторон необходимо окружить слоем штукатурки толщиной минимум в 10 мм, но для обеспечения возможности замены кабеля его необходимо поместить в металлорукав. На деле оказывается, что заменить кабель очень тяжело, а штукатурка со временем под воздействием «дыхания» дерева начинает трескаться.

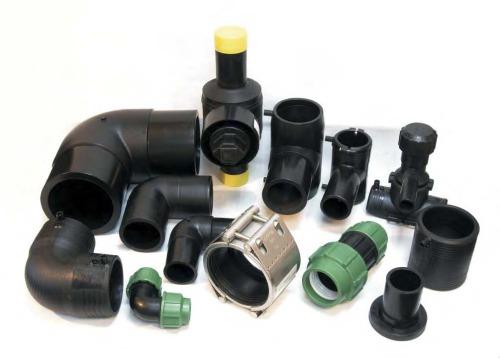

Какие бывают фитинги для ПНД труб. Виды и монтаж фитингов для ПНД труб

В связи с широкой популярностью различных видов полиэтиленовых труб возрастает спрос на стыковочные элементы, называемыми фитингами. ПНД фитинги для труб позволяют осуществлять монтаж легко и в короткое время. В данный момент предприятиями выпускается множество разных соединений. Фитинги к трубам ПНД изготавливаются из различных видов полиэтилена, из меди или латуни.

Фитинги

Фитинги для ПНД труб применяются:

Для соединения труб с одинаковым диаметром.
Для стыковки труб с различными диаметрами.
Для обустройства разветвлений, предусмотренных схемой трубопровода.
Для монтажа поворотов трубы.
Для установки заглушки на ПЭ трубу.
Для соединения труб с разными арматурами.

Места соединения ПЭ труб должны быть:

Надежными.
Прочными.
Водонепроницаемыми.
Стойкими к возможным воздействиям химических элементов.

Классификация фитингов

Профессиональные монтажники трубопроводов различают соединение труб ПНД фитингами по:

Способу монтажа: компрессионные, сварные, электросварные.
Жесткости: гибкие и жесткие.
Разъемности: разъемные и неразъемные.

Есть и другая классификация соединительных элементов:

Прямые, используемые для стыковки ПНД труб одного диаметра.
Редукционные, применяемые при соединениях труб разного диаметра.

Разберем наиболее подробно первую классификацию фитингов.

Фитинги для различных способов соединения труб

В зависимости от выбранного способа монтажа трубопровода различают:

сварные фитинги;
электросварные соединительные элементы;
компрессионные фитинги.

Сварные соединительные элементы

Сварные фитинги могут производиться двумя способами:

методом отлива, происходящим под высоким давлением (литые фитинги);

Литые фитинги

методом стыковой сварки небольших отрезков труб (сварные фитинги).

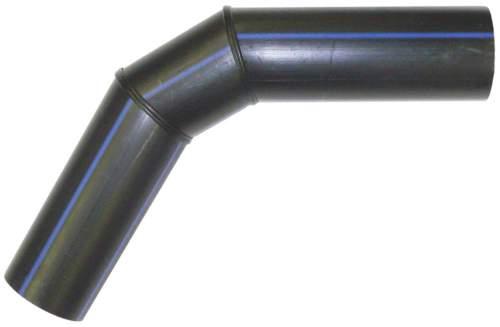

Стыковой фитинг

Сварные фитинги выпускаются диаметром от 63 мм до 315 мм.

Такой вид фитингов предназначен для соединения труб при помощи сварки. Невысокая стоимость сварных фитингов обуславливает широкий диапазон их применения. Сварными соединительными элементами можно сделать практически все ответвления и заглушки, предусмотренные конструкцией трубопровода.

Чаще всего сварные фитинги используются при монтаже газовых трубопроводов и систем, в которых температуры транспортируемой жидкости не превышает 40ºС.

Электросварные соединительные элементы

Электросварные или терморезисторные фитинги применяются для монтажа конструкции трубопровода в труднодоступных местах, то есть там, где провести обычную стыковую сварку невозможно.

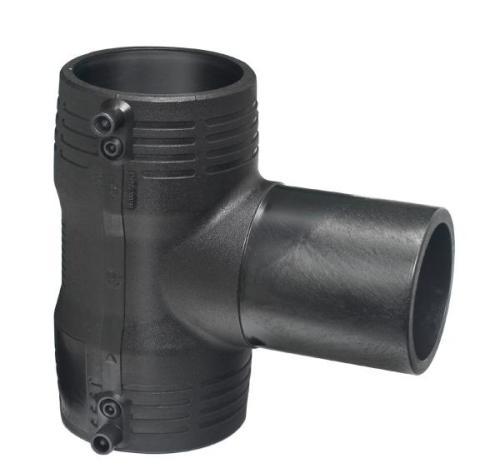

Электросварной фитинг

оснащены нагревательной проволокой, расположенной на соединительных частях. Под воздействием температуры эти спирали разогреваются и расплавляют полиэтиленовую трубу. После остывания получается прочный сварной шов.

Компрессионные соединительные элементы

Фитинги компрессионные для ПНД труб предназначены для соединения труб без использования сварки. При помощи таких стыковых элементов получается разъемное соединение.

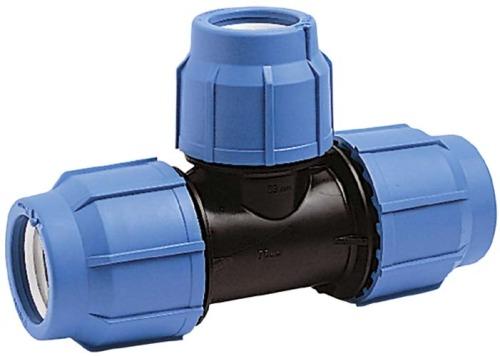

Компрессионный фитинг

Фитинги этого вида состоят из:

полиэтиленового корпуса;
уплотнительных колец, расположенных в местах соединений;
зажимных колец, защищающих соединения от механических повреждений;
втулки, запрессовывающей трубу;
крышек-гаек, надежно закрывающих место стыковки.

выпускаются из различных материалов. Диаметр соединений варьируется от 16 мм до 110 мм.

Особенности монтажа компрессионными фитингами

Чтобы правильно соединить трубы или сделать необходимые ответвления компрессионными фитингами надо следовать следующей инструкции:

Подготавливается труба ПНД и фитинги компрессионные откручиваются на несколько оборотов.
На трубу наносится разметка, обозначающая на какую глубину необходимо ввести трубу в фитинг. Перед монтажом желательно смазать участок трубы, предназначенный для стыковки, водой или легким мыльным раствором.
До нарисованной отметки труба вводится в подготовленный фитинг. Для полного вхождения ПЭ трубы в уплотнительное кольцо потребуется приложить усилие. В противном случае соединение не будет герметичным.
Крышка-гайка затягивается до окончания резьбы.

Соединение труб компрессионным фитингом

При правильном монтаже компрессионных фитингов получается достаточно прочное и герметичное соединение.

Разделение фитингов по жесткости соединения

По степени жесткости фитинги различают:

Жесткие. Такие соединения полностью исключают возможность перемещения труб.

Источник: https://postroivsesam.info/novosti/latunnye-fitingi-dlya-trub-kriterii-vybora

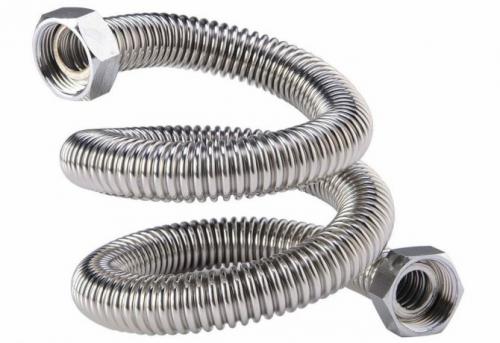

Гофрированная труба из нержавеющей стали для отопления. Достоинства и недостатки гофрированных труб из нержавейки

Гофротруба для отопления может изготавливаться из:

Пластика.
Чугуна.
Нержавеющей стали.

Изделия из пластика и чугуна имеют достаточно очевидные минусы. Например, пластиковые трубы лучше всего подходят в качестве дополнительной защиты для различных коммуникаций. Чугунные гофрированные трубы способны выдерживать воздействие высоких температур, но их вес и сложность установки делают материал крайне невыгодным приобретением.

Именно поэтому лучшим выбором являются трубы из нержавеющей стали для отопления, имеющие несколько важных достоинств:

Гофрированная труба из нержавеющей стали для отопления отличается высокой гибкостью , благодаря чему ее можно гнуть руками. Важно то, что повредить стенки, изгибая такую трубу, практически невозможно, поэтому итоговая конструкция может иметь любую форму. Это свойство позволяет монтировать разводку отопления с минимальным количеством соединений и изгибов – а это прямой путь к экономии на материалах.
Нержавеющая сталь имеет полную устойчивость к коррозии , что многократно увеличивает срок службы конструкции по сравнению с обычной сталью, тем самым снижая затраты на обслуживание и ремонт.
Гибкие трубы для отопления из нержавеющей стали легко монтируются , что в немалой степени обусловлено их небольшим весом и гибкостью. Для соединения отдельных частей трубы используются латунные фитинги с уплотнительными кольцами. Такое соединение, помимо непосредственно монтажа, упрощает дальнейший ремонт и замену отдельных элементов трубы.
При укладке протяженного трубопровода использование нержавеющей гофрированной трубы также будет хорошим решением. Стандартная бухта имеет длину до 50 м, но при необходимости можно найти и больший моток.
Гофротруба из нержавейки может стабильно работать при давлении до 15 Бар , а предельное значение давления достигает 50 Бар. Также стоит отметить, что нержавеющая сталь отлично выдерживает температуру вплоть до 110 градусов, и этого показателя более чем достаточно для использования материала в отопительных системах.

Соединение пластиковых труб без пайки с помощью муфт. Как соединяют пластиковые трубы без паяльника?

Электросварные седелки. Они используются для пластиковых изделий одного вида — для полиэтилена низкого давления. Он расправляется при подаче напряжения от сети.
Стыковка ПП труб с помощью фланцев. Данное соединение считается максимально надежным: для него используют болты, их вкручивают в отверстия, предусмотренные в элементах.
Использование специальных элементов — труб большего диаметра, они имеют раструбы, уплотнительные манжеты. Стыки надежно защищают резиновыми уплотнителями. Это вариант, подходящий для безнапорных трубопроводов.
Соединение элементов с помощью муфт. Перед монтажом на трубе нарезают резьбу. Чтобы обеспечить максимальную герметичность отрезка, ее обматывают паклей, ФУМ-лентой или обмазывают специальной сантехнической пастой. Однако лучший вариант — сварное соединение.
Использование практичных компрессионных элементов, или пресс-фитингов — из стали или чугуна. Этот вариант подходит в том случае, когда диаметр труб небольшой. Плюсы фитингов — широкий ассортимент, позволяющий монтировать участки трубопроводов под различными углами.
Использование клеевого состава. Этот способ имеет серьезное ограничение. Он совершенно не подходит для водопроводов с горячей водой. Исключение есть: это марки, способные выдерживать высокие температуры. Клей наносят на детали, соединяют, затем оставляют сохнуть. Это минус, так как нужен достаточно большой перерыв в эксплуатации коммуникации. Многие мастера «заклеймили» этот метод как самый ненадежный.

Источник: https://postroivsesam.info/stati/soediniteli-dlya-plastikovyh-trub-vodoprovoda-mehanicheskiy-metod-stykovki-bez-payki-varianty

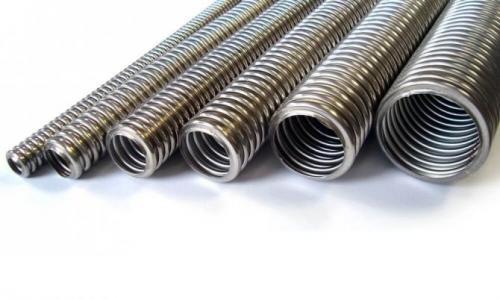

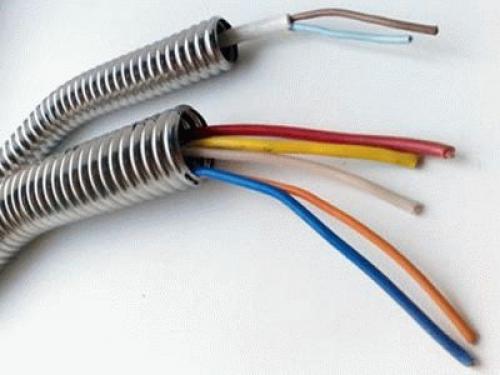

Металлическая гофрированная труба для электропроводки. Что собой представляет гофра металлическая для кабелей

Любая разновидность металлогофр — это стальная труба с большим количеством ребер жесткости. Такая конструкция позволяет вести проводку под любым углом за счет того, что шланг эластичный. Кроме того, ребра позволяют выдерживать механические повреждения и существенные нагрузки.

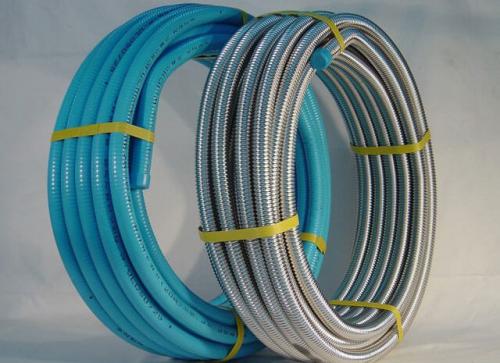

Гофрорукав может быть разного диаметра

Важно! Благодаря своим характеристикам некоторые виды металогофр применяются не только при монтаже электрокабелей, но и в других сферах.

При прокладке кабелей используются следующие типы гофр:

стальные, оцинкованные;
из белой жести, покрытые оловом;
стальные, с изоляцией из поливинилхлорида.

Благодаря ребрам гофротрубу можно изгибать практически под любым углом
В настоящее время на рынке представлены разные марки и разновидности труб. Можно найти шланги из металла с концами под сварку или фланцами для соединения стыков.

Обратите внимание! Некоторые фирмы выпускают варианты, которые можно применять при высоком давлении или во взрывобезопасном исполнении. Такие шланги применяются только в промышленном производстве. Для монтажа дома их использование нецелесообразно в первую очередь из-за высокой стоимости.

Варианты стыковых соединений

Обыкновенная металлическая гофрированная труба для электропроводки изготавливается путем накрутки спиралью ленты из нержавеющей стали. Хоть стыки в такой конструкции и могут расходиться при сильном нажатии, ее все равно часто используют для прокладки провода дома.

Важно! Если рукав должен быть герметичным, то рекомендуется приобретать изделие с дополнительной ПВХ-изоляцией.
