Отлив цокольный металлический. Виды

Отлив цокольный металлический. Виды

Цокольный отлив — наклонная планка прямоугольной формы шириной от 5 до 70 см. Ее устанавливают по всему периметру здания. Изготавливаются из нескольких материалов, выбор осуществляют с учетом дизайна отделки стен, формы и текстуры поверхности основания строения.

Классификация:

1. Из поливинилхлорида (ПВХ, пластик) для окон и фундамента. Это лучший вариант для дома со стенами с вентилируемыми фасадами из винилового сайдинга. Достоинства — доступная цена, устойчивость к воздействию агрессивных веществ, атмосферных явлений, ультрафиолета, высокая степень гидроизоляции, большой выбор цвета и формы, низкий уровень шума во время дождя. Недостаток — хрупкость дешевых изделий, невозможность ремонта. Стандартная длина — 1,5 и 3 м.

2. Бетон. Для изготовления используют раствор марки прочности не ниже М400 с добавлением пластификаторов, повышающих морозоустойчивость и водонепроницаемость. В состав вводят пигмент, что позволяет подобрать цветовое решение, подходящее для любых фасадов и фундаментов. Ширину подбирают под размер основания. Минус — сложный монтаж из-за больших размеров и веса. Крепят их к поверхности с помощью ЦПС. Этот вид лучше всего сочетается с кирпичными или каменными стенами при условии, что цоколь имеет высокую несущую способность. Бетон можно покрывать любой фасадной краской.

3. Клинкер. Специальная клинкерная плитка является лучшей с эстетической точки зрения, недостатки — высокая стоимость, сложность установки. Крепят на цементный раствор. Подходят для кирпичных и каменных стен.

4. Оцинкованная сталь. Имеют вид полки с двумя загибами: один служит для крепления к стене, второй — для стекания жидкости. Цвет может быть любым, есть отделка под дерево. Изделия универсальны, достоинства — прочность, простота монтажа. В продаже есть виды с полимерным покрытием, которое защищает от царапин, ударов. Варианты — полиэстер, матовый полиэстер, пурал (полиуретан), пластизол, последний — лучший по прочности. Он имеет текстуру березовой коры или крокодильей кожи. По устойчивости к коррозии с ним сравним пурал, срок службы которого — от 50 лет, из пластизола — от 30, глянцевый полиэстер — 10, матовый — 15. Размеры — 1,5, 2 или 3 м, если кровля отделана металлочерепицей или профлистом, то целесообразно купить планки такого же цвета.

5. Алюминий. Отличаются меньшим весом, низким уровнем шума, их окрашивают порошковой краской любого цвета по RAL. Этот тип устойчив к перепадам температур, механическим и длительным воздействиям атмосферных осадков, размеры — до 3 м.

6. Медь. Почти не подвержены коррозии, поэтому самые долговечные. Используют медь обычную, патинированную (состаренную) или оксидированную. Классическая без специального ухода естественным образом покрывается зеленым налетом (патиной). Второй тип имеет зеленый оттенок, оксидированная — черный. Применяются редко из-за высокой цены.

7. Дерево. Отливы из этого материла ставят на цоколь дома из древесины. Лучше прочих подходит обрезная доска из лиственницы. Для продления срока службы рекомендуется перед монтажом обработать пропиткой.

8. Натуральный камень песчаник. Является природным утеплителем, цвета — серо-зеленый, серо-синий, светло-серый. Подходит для фундамента с большой несущей способностью, сочетается со стенами из кирпича, каменными или с фасадными панелями, отделанными каменной крошкой.

При выборе нужно учесть, что размеры отливов должны быть такими, чтобы выступ составлял не менее 50 мм. Для пластиковых и металлических планок в продаже есть специальные боковые заглушки, предназначенные для отделки кромок. Вариант отделки цоколя из искусственного камня — оформление верха фундамента клинкерным кирпичом со срезанным или закругленным торцом.

Отлив цокольный металлический размеры. Виды и характеристики

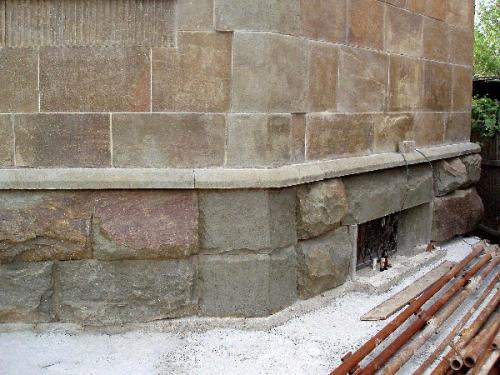

Отлив цокольный из камня

Наиболее часто для изготовления цокольных отливов из камня используется натуральный камень песчаник, который по своей сути является природным утеплителем. Наиболее распространены такие цвета изделий, как: серо-синий, серо-зеленый и светло-серый.

Каменные отливы идеально подходят для фундаментов с большой несущей способностью, а также отлично сочетаются со стенами, отделанными кирпичом, камнем или фасадными панелями с каменной крошкой.

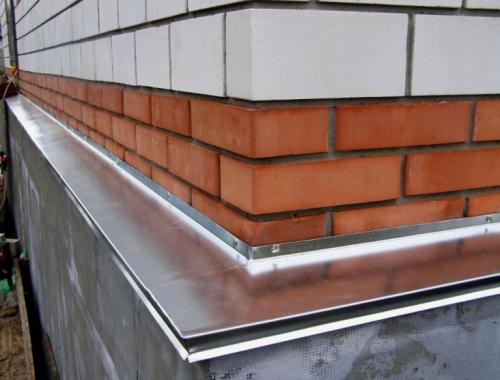

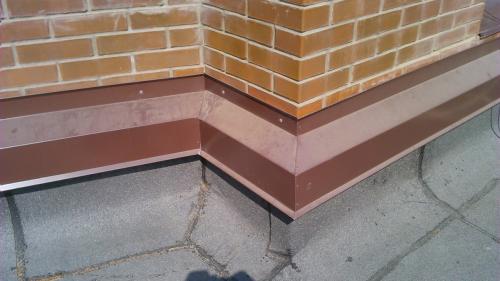

Металлические

Металлические цокольные отливы представляют собой полочку с двумя отгибами, предназначенными для крепления к стене и отведения жидкости. При этом существует огромное разнообразие цветовых решений, позволяющих реализовать совершенно любую дизайнерскую задумку.

Кроме того, конструкции разнятся и по материалу изготовления. Так, в наиболее бюджетных моделях применяется оцинкованная сталь, а в более дорогих вариантах – специальное полимерное покрытие.

Основными преимуществами металлических цокольных конструкций являются: долговечность, обусловленная использованием гальванических материалов, устойчивость к температурным и механическим воздействиям, а также лаконичность внешнего вида. При этом широкий ассортимент отливов из металла позволяет подобрать изделие на любой вкус и кошелек.

Оцинкованные

Как уже было сказано, отливы из оцинкованной стали являются наиболее бюджетными вариантами металлических изделий. Помимо стоимости, преимуществами таких конструкций являются: универсальность, долговечность и простота монтажа.

На современном строительном рынке существует множество цветовых вариаций – при желании можно найти даже отделку под дерево. Кроме того, существуют изделия и с полимерным покрытием, защищающим отлив от ударов и царапин. Наиболее распространенными вариантами такого покрытия являются:

• полиэстер (срок службы 10 лет);
• матовый полиэстер (срок службы 15 лет);
• полиуретан (срок службы 50 лет);
• пластизол (срок службы 30 лет).

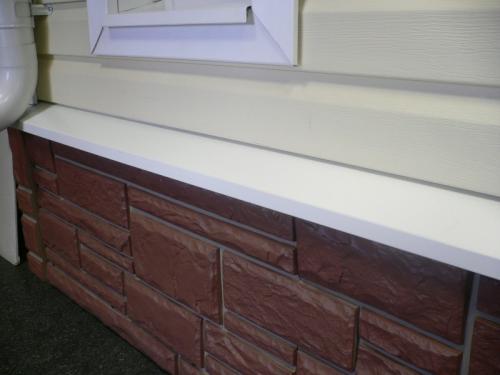

Пластиковые

В качестве материала для сооружения гидроизоляции поливинилхлорид обладает целым рядом преимуществ, благодаря которым изделия имеют достаточно высокий спрос.

Так, цокольные отливы из ПВХ долговечны и устойчивы к агрессивным воздействиям окружающей среды, имеют отличные гидроизоляционные характеристики и невысокую стоимость. При этом широкая цветовая палитра и большое разнообразие форм позволяют выбрать изделие, соответствующее любому дизайнерскому решению.

Использовать пластиковые цоколи можно для любых фасадов, но как нельзя лучше они сочетаются с виниловыми сайдинг-панелями.

К минусам материала можно отнести хрупкость и невозможность реставрации в случае поломки отлива – в таком случае изделие придется полностью менять.

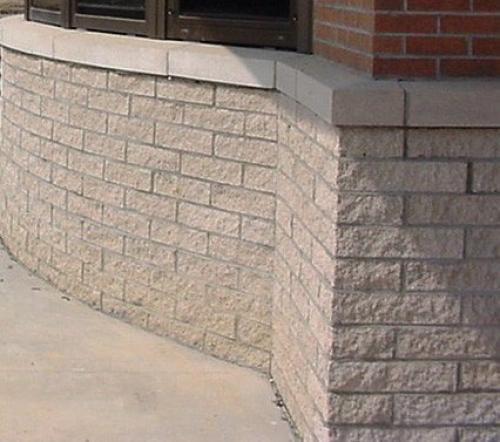

Из бетона

Цокольные отливы из бетона – оптимальный проверенный временем вариант, идеально подходящий для отделанных камнем фасадов.

Бетон класса М450, используемый для изготовления отливов, отличается повышенной морозоустойчивостью, долговечностью и прочностью. Присутствующие в составе щебень, песок и пластификаторы повышают устойчивость материала к деформациям.

Помимо перечисленных преимуществ отливы из бетона обладают довольно широким перечнем форм и цветовых решений.

К недостаткам бетонных конструкций можно отнести необходимость заранее включать его в проект, ввиду большой громоздкости.

Из клинкера

В последнее время клинкерная плитка все чаще используется в строительстве. Способствует этому целый ряд факторов: высокая эстетичность, долговечность, прочность и качественная защита фундамента от попадания влаги.

Отлив цокольный металлический монтаж. Инструкция по монтажу отливов фундамента

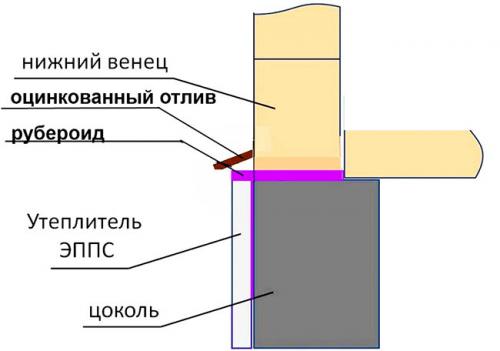

Отлив цоколя, это планка которая используется в местах соединения выступа фундамента со стеной здания. Отлив цоколя предотвращает попадание влаги в места стыка и перждевременное разрушение фундамента. Чаще всего отливы фундамента изготавливаются из оцинкованной стали с полимерным покрытием в цвет отделки здания. Цинкование отливов и покрытие их полимерной краской, надежно защищает изделие от повреждения и коррозии. Из-за разнообразия инженерныых и дизайнерских решений, отливы фундамента изготавливаются по чертежам заказчика в размерах необходимых по плану проекта здания.

Для монтажа отливов вам понадобится:

• Шуруповерт с насадкой ph2
• Плоскогубцы жестяньщика
• Ножницы по металлу
• Монтажная пена с низкой степенью расширения
• Саморезы пресс шайба 16мм или дюбель гвозди

Монтаж отлива для фундамента производится после отделки цоколя, перед началом отделки стен. Цоколь выравнивается по уровню, для предотвращения перегибов отливов, отчищается от пыли и остатков смеси. Для уменьшения шума, во время дождя, перед установкой отлива по всей длине цоколя, проклеивают вибропоглащающую ленту псул или аналоги. Отлив закрепляется к стене саморезами или дюбель гвоздями. Оптимальный отступ (выступ) отлива от края цоколя 1-1,5см. При монтаже отлива фундамента, обязательно соблюдайте угол не меньше 110 градусов . Стыки отливов герметизируются битумной мастикой или силиконовым герметиком. Углы формируются из одного отлива. Для этого зарезаем отлив как показано на рисунке (Подробная видео инструкция по формированию угла отлива для фундамента приведена ниже) . Загибаем и заводим один край отлива на другой,гермитизируем стык, закрепляем к стене здания. Проверяем угол наклона отлива по всей длине фундамента. Монтаж отливов завершен.

Установка отливов на цоколь. Устанавливаем отливы на цоколь самостоятельно

Приобрести готовые отливы не составит особого труда. Более ответственное мероприятие — установка отливов на фундамент. Для того чтобы работа принесла вам удовлетворение и помогла сэкономить, можно выполнить монтаж своими руками. Для этого необходимо соблюсти ряд важных требований:

1. Крепление отливов должно быть достаточно жестким во избежание колебания от ветра или при контакте. Это особенно актуально для легких изделий из пластика и металлических листов.
2. Соединение отдельных деталей по длине и особенно в наружных и внутренних углах должно быть выполнено наиболее тщательно.
3. Под отливы рекомендуется укладывать небольшое количество атмосферостойкой монтажной пены для уменьшения их шумности.
4. При работе с деталями, покрытыми полимерным слоем необходимо стараться не допускать его нарушения. Касание о металлические предметы может привести к образованию царапин. В настоящее время в строительных магазинах появились аэрозольные краски, соответствующие цветам полимерного покрытия отливов, что позволяет ликвидировать образовавшиеся дефекты.

Для работы с наиболее доступными металлическими и пластиковыми отливами следует приготовить следующий инструмент:

• слесарные ножницы с отогнутыми губками или
• болгарку с отрезным диском по металлу, а также
• шуруповерт;
• уровень.

1. Перед тем, как сделать отливы для цоколя фундамента своими руками следует выполнить качественную разметку мест установки. Для этого потребуется строительный уровень длиной не менее метра, а лучше полтора-два. С помощью данных помощников определяют самые нижние точки и, ориентируясь на них, проводят горизонтальные линии на требуемом от цоколя расстоянии. Разметку можно сделать с помощью маркера или отбить натертым мелом шнуром, так как правильно установить отливы на цоколь деревянного дома необходимо на одном уровне.
2. Следующий этап – монтаж на стены. Он не представляет особых сложностей, так как крепить отливы на фундамент удобно с помощью специальных кровельных саморезов по дереву. Они имеют шестигранную головку диаметром 8 или 10 мм. Для удобства ввинчивания приобретите соответствующую головку, которую устанавливают в патрон дрели или шуруповерта, так как поставить отливы на фундамент, например, гаечным ключом будет неудобно.
3. Монтаж отливов на стену из дерева достаточно прост. Сложнее процесс происходит, когда выполняется устройство отливов на фундамент строения, построенного из бетонных блоков или кирпича. В этом случае в верхней полке отливов предварительно просверливают сквозные отверстия диаметром 6 мм с расстоянием между ними 0,5 метра. Далее, установив детали на стену по уровню, выполняют разметку мест крепления на стене.
4. В полученных точках сверлят отверстия твердосплавным сверлом на глубину 40-50 мм. В полученные углубления устанавливают пластиковые дюбели. Далее ввинчивают оцинкованные или окрашенные саморезы с пресс-шайбой через отверстия в отливах в дюбели. Так защищают фундамент дома из бетона.

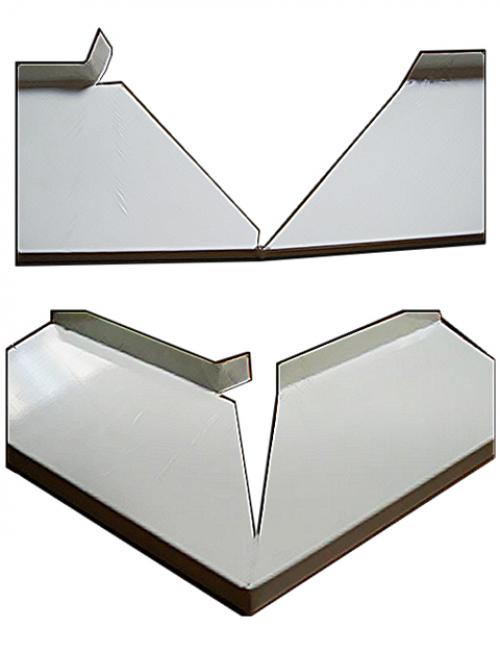

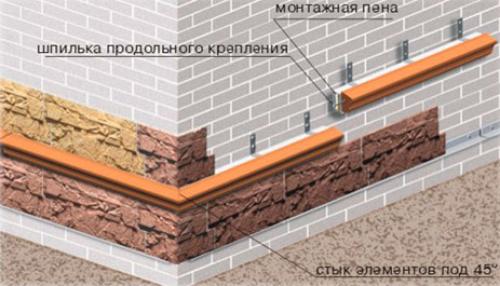

5. Наибольшую трудность представляет процесс установки отливов в наружные и внутренние углы дома. Желательно раскроить детали так, чтобы соединение получилось качественным и герметичным. Для этого необходимо тщательно сделать разметку по шаблону или с помощью угольника и линейки, так как сделать угол на отливе фундамента правильно с первого раза получается не у всех.
6. Так как основная часть отливов изготавливаются из тонколистовой стали или листового пластика, они имеют достаточную подвижность и при сильном ветре могут доставлять неудобство владельцам дома. В связи с этим, совместно с тем, как установить отливы на фундамент под них распыляют небольшое количество монтажной пены. Расширяясь, она заполнит свободное пространство и создаст опору для профилей.

Цокольный отлив из бетона. Классификация видов

Монтаж отливов на цоколь фундамента при наличии всего необходимого возможен своими руками. Для этого можно воспользоваться разными видами пластика, стальным, медным или алюминиевым материалом.

Из ПВХ

Такие отливы обладают большим количеством достоинств, что придает им популярность среди потребителей. Материал в первую очередь отличается продолжительным эксплуатационным периодом, устойчивостью к воздействию агрессивной среды, большим разнообразием форм и обширной цветовой гаммой. К этому перечню положительных качеств следует добавить прекрасные гидроизоляционные качества и приемлемую стоимость, гарантированную надежность во время эксплуатации.

Есть и отрицательные моменты. Связаны они главным образом с хрупкостью самого материала, невозможностью выполнения ремонтных работ, если случится поломка.

Как правило, пластиковые отливы для цоколя фундамента устанавливаются при отделке объектов сайдингом или винилом.

Схема установки отливов при обшивке фасада дома сайдингом

Бетонные

Оптимальное решение, отлично зарекомендовавшее себя временем. Лучше всего подходит для сооружений, отделанных камнем. Изготавливаются бетонные элементы из смеси М450, в состав которой входят щебенка, песок, цемент и пластификаторные добавки, придающие отливам способность противостоять температурным перепадам и увеличивающие их эксплуатационные сроки.

Изделия получаются прочными, прекрасно противостоят появлению трещин и других деформирований. Преимущества бетонных отливов для цоколя фундамента можно продолжить широкой цветовой палитрой и наличием различных размеров, которые могут варьироваться с учетом габаритов цокольной части.

Имеется и один существенны недостаток – вариант отливов громоздкий, и его установку следует заблаговременно предусматривать в проектном решении на строительство объекта.

Бетонный отлив для цоколя фундамента

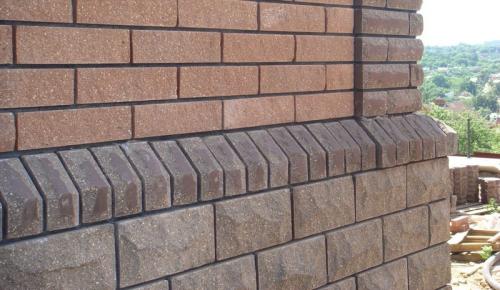

Клинкерная плитка

Сегодня таким материалом строители пользуются достаточно часто. Связано это с высоким эстетичным уровнем плитки, показателем прочности, длительным эксплуатационным периодом, качеством защитных свойств, с помощью которых удается надежно сохранить фундаментную основу от намокания.

Здесь справедливо будет заметить, что стоимость такого материала для отливов достаточно высокая, да и монтажные работы связаны с определенными сложностями, подразумевающими наличие соответствующих навыков.

Клинкерный отлив на цоколе фундамента

Металлические

Металлические отливы для цоколя фундамента отличаются разнообразием вариантов, имея при этом сходство определенных элементов, заключающееся во внешнем виде. На каждой полочке есть два отгиба. С помощью оного выполняется крепление отлива, по второму стекает вода.

Модельный ряд отличается цветовыми решениями, зависящими от предпочтений заказчика. Кроме того, для изготовления металлических отливов для цоколя фундамента производители могут использовать недорогую оцинкованную сталь или, выполняя эксклюзивный заказ, наносить по поверхности металла специальное защитное покрытие из полимерного состава, придающее дополнительную стойкость.

К основным достоинствам таких отливов относятся длительный срок эксплуатации, устойчивость к температурным перепадам и воздействиям механического характера, лаконичная внешность, возможность выбора элементов с учетом собственных потребностей и финансовых возможностей.
