Пайка медной трубы для новичков: полное руководство

Пайка медной трубы для новичков: полное руководство

Пайка медных труб — это важный навык, который пригодится как профессионалам, так и домашним мастерам. Медные трубы широко используются в системах водоснабжения, отопления и газоснабжения благодаря их долговечности и устойчивости к коррозии. В этой статье мы рассмотрим основы пайки медных труб, необходимые инструменты и материалы, а также пошаговый процесс выполнения работ.

Необходимые инструменты и материалы

Для начала работ по пайке медных труб вам потребуются следующие инструменты и материалы:

Инструмент/Материал	Назначение
Газовая горелка	Для нагрева труб и фитингов
Паяльник	Для нанесения припоя
Припой	Для создания прочного соединения
Флюс	Для облегчения процесса пайки
Ножовка или труборез	Для резки труб
Зачистка	Для зачистки краев труб
Перчатки и защитные очки	Для защиты от тепла и брызг

Подготовка инструментов и материалов

Перед началом работ убедитесь, что все инструменты и материалы готовы к использованию. Газовая горелка должна быть правильно настроена, а паяльник — заточен и очищен. Припой и флюс должны быть подходящего типа для работы с медью.

Подготовка труб

Перед пайкой медные трубы необходимо подготовить:

1. Резка труб: используйте ножовку или труборез для резки труб нужной длины.
2. Зачистка: зачистите края труб наждачной бумагой или специальным инструментом.
3. Очистка: очистите поверхности труб от грязи и жира.

Процесс пайки

Пайка медных труб включает несколько этапов, которые необходимо выполнять последовательно:

Нагрев труб и фитингов

Используйте газовую горелку для нагрева труб и фитингов. Нагревайте до тех пор, пока трубы не станут горячими, но не красными от жара.

Нанесение флюса

Нанесите флюс на зачищенные концы труб и внутреннюю поверхность фитингов. Это поможет припою равномерно распределиться.

Пайка

Поднесите паяльник с припоем к месту соединения. Припой должен расплавиться и равномерно покрыть поверхность. Убедитесь, что припой проник в зазор между трубой и фитингом.

Охлаждение

После завершения пайки дайте соединению остыть при комнатной температуре. Не трогайте соединение руками, так как оно может быть очень горячим.

Типы фитингов

Существует несколько типов фитингов, которые могут использоваться для соединения медных труб:

Тип фитинга	Описание	Применение
Муфта	Используется для соединения двух труб одинакового диаметра	Для прямых соединений
Угольник	Используется для соединения труб под углом	Для изгибов труб
Тройник	Используется для соединения трех труб	Для создания ветвей
Переход	Используется для соединения труб разного диаметра	Для переходов между трубами разного размера

Контроль качества

После завершения пайки важно проверить качество соединения:

• Проверьте, что припой равномерноился по всему периметру соединения.
• Убедитесь, что нет трещин или непроваров.
• Проверьте герметичность соединения под давлением.

Обработка и очистка

После пайки необходимо удалить излишки припоя и флюса. Используйте влажную ткань для удаления остатков флюса. Также можно использовать слабый раствор кислоты для удаления окиси меди.

Советы и рекомендации

Для новичков важно помнить следующие моменты:

• Всегда используйте защитные перчатки и очки.
• Убедитесь, что рабочее место хорошо проветривается.
• Не перегревайте трубы, так как это может привести к их деформации.
• Практика делает совершенным — не расстраивайтесь, если первые попытки неудачны.

Связанные вопросы и ответы:

Какие основные инструменты и материалы необходимы для пайки медных труб

Медь и ее сплавы можно паять как низкотемпературной, так и высокотемпературной пайкой.Существует достаточное количества мягких и твердых припоев, обеспечивающих хорошее качество пайки труб.

Использование низкотемпературных припоев позволяет выполнять пайку при температуре, которая мало влияет на прочность меди, но они дают шов с худшими механическими характеристиками. Припои для высокотемпературной пайки дают большую прочность шва и допускают высокую температуру эксплуатации системы, но при этом происходит отжиг меди и требуется больший навык, так как легко пережечь металл.

Низкотемпературная пайка наиболее востребована в водоснабжении и отоплении. Есть много низкотемпературных бессвинцовых припоев, обеспечивающих достаточно хорошее качество медной пайки. Это сплавы олова с сурьмой, медью, серебром, висмутом, селеном. Основную часть (до 95-97%) в них составляет олово, остальную - прочие элементы. Наилучшими технологическими свойствами обладают серебросодержащие припои, например, S-Sn97Ag3, содержащий 97% олова и 3% серебра. Несколько худшими, но достаточно хорошими качествами обладают медьсодержащие припои, в частности S-Sn97Cu3 (97% олова и 3% меди). Есть трехкомпонентные припои, содержащие олово, серебро и медь (например, состав с 95,5% олова, 3,8% серебра и 0,7% меди). Наиболее универсальным и широко используемым является оловянно-медный припой. Недостатком оловянно-серебряных сплавов является более высокая стоимость по сравнению с оловянно-медными сплавами.

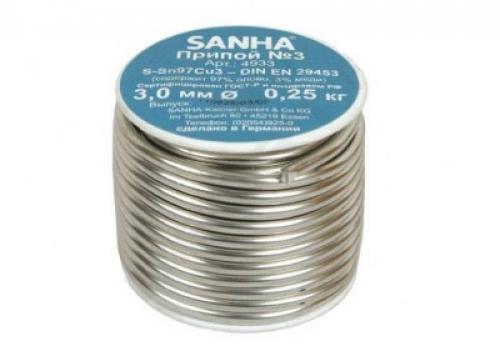

Припой S-Sn97Ag3 содержащий 97% олова и 3% серебра
Припой S-Sn97Cu3 содержащий 97% олова и 3% меди

Эти составы припоев дают хорошее качество шва и отвечают всем требования по прочности, долговечности и надежности водопроводов и систем отопления. Припои других составов практически не используются.
Для низкотемпературной пайки меди подходят и свинцово-оловянные припои, но если паяется трубопровод для питьевой воды, от них необходимо отказаться из-за вредности свинца.
В качестве флюсов для низкотемпературной пайки применяются в основном составы, содержащие хлорид цинка. Однако вряд ли стоит при покупке флюса уделять особое внимание его составу. Для пайки меди существует множество эффективных флюсов, нужно просто приобрести любой состав, предназначенный для этого. Например, F-SW 21 или канифольно-вазелиновую пасту, состоящую из канифоли, хлористого цинка и технического вазелина. Форма в виде пасты - самая удобная для нанесения на детали.

Источник: https://postroivsesam.info/stati/masterstvo-payki-mednyh-trub-poshagovaya-instrukciya-i-prakticheskie-primery

Как подготовить медные трубы к пайке

Расплавление трубы или фитинга аналогично пайке с целью герметизации нового соединения или устранения неисправности. Это элементарный процесс, который часто используется в сантехнике для ремонтных работ. Пайка трубы или фитинга включает в себя хорошую подготовку поверхности, нагрев отрезанного конца медной трубы и соединительного элемента, что расплавит олово для припоя и создаст плотное уплотнение. Хорошо сваренный трубопровод может прослужить годы или даже десятилетия.

1. Соберите свои материалы и инструменты. Загрунтовка вашего оборудования позволит вам легко и быстрее выполнить сварочные работы. Чтобы правильно припаять медную трубу, вам понадобятся следующие инструменты :

• медные фитинги ;
• медная труба ;
• изоляционные перчатки (необязательно, но рекомендуется) ;
• труборез ;
• заглушка для трубы (необязательно, чтобы предотвратить вытекание воды) ;
• флюс для припоя ;
• паяльная лампа ;
• зачисная салфетка ;
• проволочная щетка.

Оцените фитинги и трубы. Строительные материалы сильно различаются в зависимости от использования, и выбор неправильной трубы или фитинга может привести к повреждению сантехники. Если у вас есть какие-либо сомнения относительно того, какое приспособление вам следует использовать, ознакомьтесь со строительными нормами и правилами вашего города, чтобы более точно определить ваши потребности в трубопроводах. Однако следующая информация может помочь вам узнать, подходят ли трубы для работы, которую вы хотите выполнить.

• Медные трубы бывают разных типов:

от 0.8 мм до 2.5 мм

• Фитинги для медных труб делятся на три основные категории :
  первая категория - для создания изгибов в трубах ;
  вторая категория , для соединения или соединения труб ;
  третья категория , к которой относятся переходники и отводы труб.

Отрежьте медную трубу. Прежде всего, ваша труба должна быть необходимой длины для ваших сантехнических нужд. Чтобы это произошло, вам необходимо использовать труборез, который можно взять напрокат и продать в большинстве хозяйственных магазинов. Возможно, вам стоит подумать о покупке трубореза с направляющей насадкой, так как это позволит вам выполнять чистый и точный разрез без неровностей .

• Отрегулируйте труборез, который должен иметь форму зажима, чтобы он мог надежно удерживать трубу.
• Поверните режущее устройство так, чтобы оно отмечало трубу по мере ее вращения.
• Затяните труборез, затем несколько раз поверните его, пока он не прорежет трубу. В зависимости от толщины вашей трубки и качества режущего инструмента, возможно, вам придется затянуть ее в третий раз

Используйте другие режущие инструменты. Если у вас нет труборез, есть множество инструментов, которые вы можете использовать вместо него, хотя вы получите лучшие результаты, используя труборез. В крайнем случае используйте :

• ножовка по металлу ;
• шлифовальный круг ;
• стационарная или переносная ленточная пила.

Отшлифуйте шероховатые края и очистите от стружки. У вас есть возможность сгладить заусенцы, острые или шероховатые края с помощью наждачной бумаги, мелкозернистой наждачной бумаги или зачисной салфеткой. Как только труба станет гладкой, используйте чистую ткань, чтобы очистить металлическую стружку, образующуюся при резке.

• Вы должны носить прочные перчатки, чтобы защитить себя от сколов и порезов при работе с трубами с заусенцами или сколами.

Оцените пригодность вашего оборудования. Перед тем, как приступить к сборке всего или нанесению флюса, убедитесь, что медная труба и фитинги плотно прилегают друг к другу. Вставьте конец трубки в соединительную чашку, затем осмотрите ее и другие детали, чтобы убедиться, что они выровнены и отрегулированы должным образом.

• Если вы планируете работать с активной медной трубой, обязательно закройте главный водопроводный кран.

Слейте воду из трубы, затем высушите ее. Для этого переверните трубу, хотя в некоторых случаях это невозможно. Если вы не можете наклонить трубу, чтобы слить воду, используйте чистую сухую ткань или салфетку, чтобы впитать всю жидкость, которая находится рядом с местом, где вы будете паять трубу.

Сделайте так, чтобы ваша труба сияла. Это необходимо для обеспечения наилучшего соединения деталей. Используя проволочную щетку, очистите трубу так, чтобы она выглядела как можно более блестящей. Проделайте то же самое с концами фитингов, пока они не заиграют.

• После очистки трубы удалите все загрязнения чистой тканью.
• Очистка трубы удалит ржавчину с металла, которая может привести к плохой адгезии.
• Если вы хотите подсоединить трубу к клапану или другому приспособлению, убедитесь, что она открыта, иначе вы рискуете деформировать или расплавить внутренние соединения.

Источник: https://postroivsesam.info/novosti/poshagovoe-rukovodstvo-po-payke-mednyh-vodoprovodnyh-trub

Как выбрать правильный припой и флюс для пайки медных труб

• соединяемые металлы или сплавы
• способ работы
• температурные ограничения
• размер детали
• требования к механической прочности
• коррозийная стойкость.
• электропроводность припоя

Обратите внимание на состав припоя! Лучшей основой припоя считается чистое олово, чьё удельное сопротивление составляет 0,115 Ом х мм2/м. Для сравнения у свинца — 0,21 Ом х мм2/м. Припои у которых содержание серебра колеблется от 50 до 70% используются для создания швов с высокой электропроводностью, сплавы же с процентом серебра ниже 50 рекомендуют для соединения деталей, которые не подвергаются нагреву во время эксплуатации. Выбирая припой для пайки меди обратите внимание на медно-фосфорный состав, который часто применяется при производстве производстве холодильной техники и пищевой промышленности.

Для ремонта металлической посуды используйте паяльную кислоту — это раствор цинка в соляной кислоте. Не рекомендуем паять радиоконструкции с этим флюсом, иначе пайка со временем разрушится.

Для радиомонтажа применяйте флюсы без кислоты, в частности — канифоль. Припои для пайки электронных схем встречаются в виде тонких трубочек, которые заполнены колофонием, специальной смолой выполняющей роль флюса и образующий защитную плёнку над местом пайки.

Чтобы выбрать флюс для пайки медных труб помните, что большинство легкоплавких металлов обладают высокой адгезией с медью. Флюс для меди не отличается высокой ценой в виду этих качеств, — никаких бурных реакций с кислородом ведь не произойдет, более того сам процесс пайки не отличается высоким риском: отсутствует риск деформации трубы, а получившийся шов можно будет при необходимости распаять обратно.

Выбирая флюс для алюминия учитывайте предстоящий фронт работ. Только ли с алюминием предстоит дело? Также следует обратить внимание на состав флюса, который в таком случае должен содержать активные компоненты, такие как хлорид цинка, калий или литий.

Чаще всего используется универсальный флюс для пайки Ф64. В состав уже входят компоненты с повышенной активностью. Помогает при варке алюминия, невзирая на сложности с плавлением окисной пленки. При высокотемпературной сварке используется флюс 34А, тогда как для низкотемпературной пайки алюминия активный Ф61 флюс паяльный или Ф61А.

Для чистой и удобной работы со флюсом и выбирайте специальные флюсы в шприцах. Такие флюсы смываются простой водой и не угрожают жалу паяльника. На рынке также представлены безотмывочные флюсы, которые продаются в виде жидких и полужидких гелей. Такие флюсы не содержат окисляющих компонентов в составе, поэтому не угрожают коррозии соединяющихся деталей, а также не проводят ток и не требуют промывки платы после пайки.

Как разогреть паяльную лампу или другой инструмент нагрева для пайки

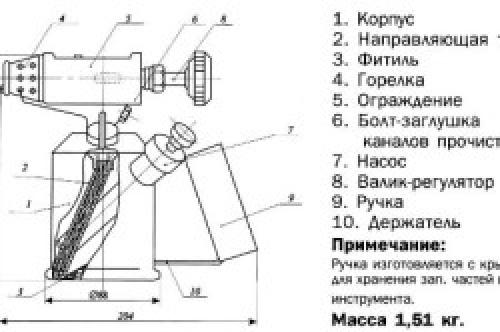

Устройство паяльной лампы.

Паяльная лампа – нагревательный прибор, работающий на жидком топливе. Ее особенность в том, что в рабочем инструменте, горелке, горят пары заправленного в лампу топлива, а не оно само. Поступая с высокой скоростью в горелку, струя таких паров всасывает в себя находящийся вокруг горелки воздух, тем самым обеспечивая себя достаточным количеством кислорода.

Такое самообеспечение очень важно, поскольку для полного сгорания 1 кг жидкого горючего на основе углеводородов нужно определенное количество кислорода. В этом случае будет достигнуто полное сгорание, после которого от горючего останется только углекислый газ и вода.

Но если просто зажечь жидкое топливо, например, бензин, в открытой емкости, он не будет полностью сгорать. На это указывает оранжево-красное пламя подобных горящих очагов, к тому же с изрядным выделением копоти. Но если в такой очаг горения искусственно нагнетать воздух, то пламя с оранжево-красного станет голубым, практически без копоти, а его температура значительно увеличится. Причиной этих изменений станет находящийся в воздухе кислород.

Схемы регуляторов температуры жала паяльника.

Именно принцип искусственного обогащения пламени воздухом, позаимствованный у газовых светильников (т.н. рожков), положен в основу работы паяльной лампы. Причем регулируется такая подача воздуха самопроизвольно: пары топлива попадают в горелку, и чем больше поступление, тем мощнее будет струя и, соответственно, тем воздуха в себя она втянет больше.

Иногда случается, что струя втягивает слишком много воздуха, и кислород не успевает полностью сгорать. В этом случае температура горения заметно снижается, поскольку избыток воздуха, проходя через горелку, охлаждает его. Однако такое случается только при использовании некачественного топлива. При нормальном наполнении горелки парами топлива втянуть в нее лишнее количестве воздуха невозможно по чисто физическим причинам.

Как правильно применять флюс и припой при пайке медных труб

Пайка медных труб требует некоторого опыта подобной работы. Поэтому, если домашний мастер впервые берётся за подобную работу, стоит предварительно потренироваться, чтобы не переделывать несколько раз уже готовую магистраль водоснабжения или отопления. Пайку медных трубок можно производить как твёрдым припоем (при помощи газовой горелки), так и мягкими сплавами. Во втором случае для медных труб уместно использовать молоточный паяльник большой мощности.

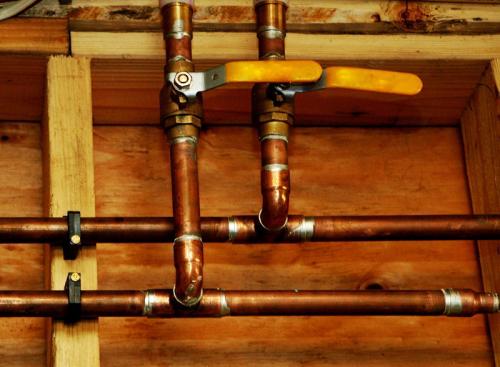

ФОТО: m-chel.ru

Аккуратная и качественная пайка – залог долговечности соединения

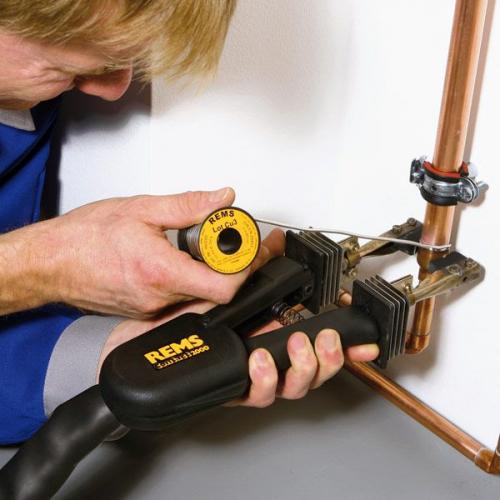

Нюансы пайки медных труб: как всё сделать правильно

В качестве флюса для пайки медных труб лучше всего использовать канифоль. Она наносится ровным слоем на внешние поверхности трубы, после чего на неё насаживается фитинг. С обратной его стороны насаживается вторая часть магистрали. Далее фитинг разогревается при помощи газовой горелки и по швам «укладывается» припой. Под воздействием высокой температуры он плавится, заполняя шов и создавая качественное герметичное соединение.

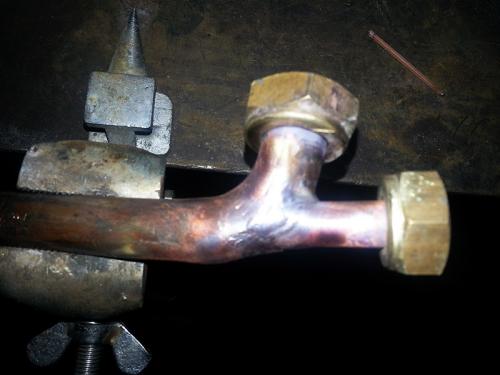

ФОТО: poliasmet.ru

Иногда приходится обходиться без фитингов

Пайка медных труб своими руками не слишком сложна, однако эта работа требует внимательности и аккуратности. Конечно, на словах не всё можно объяснить доходчиво, поэтому предлагаем вниманию Уважаемого читателя

Разобравшись с вопросом, как спаять медные трубки в домашних условиях, можно переходить к следующей проблеме, а именно к пайке неидентичных металлов (медь с алюминием, железом или нержавеющей сталью).

Как спаять медный провод с алюминиевым

Пайка алюминия с медью – довольно сложный процесс. Нужно отметить, что для алюминия вряд ли подойдёт тот же припой, что и для меди, как и наоборот. Намного проще совместить эти металлы, используя стальную муфту. Хотя на сегодняшний день производитель и предлагает специальные припои и флюсы для подобных целей, стоимость их значительна, что приводит к нерентабельности подобных работ.

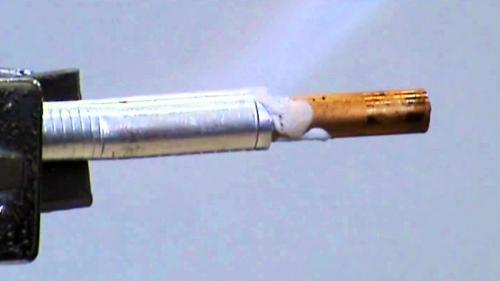

ФОТО: kak-eto-sdelat.info

Спаивать медь и алюминий достаточно сложно

Вся проблема заключается в конфликтности меди и алюминия. У них разная тугоплавкость, плотность. К тому же алюминий при взаимодействии с медью начинает сильно окисляться. Особенно этот процесс ускоряется при прохождении через соединение электрического тока. Поэтому при необходимости соединения медного и алюминиевого провода лучше всего использовать, внутри которых находится контактная паста «Алю Плюс». Именно она снимает окисел с алюминия, предотвращает его последующее появление и способствует нормальному контакту с медными жилами.

Разобравшись, как спаять медь с алюминием, можно переходить к более твёрдым металлам.

Как соединить две медные трубы правильно

Соединение медных труб методом пайки требует уверенного и оперативного выполнения, поэтому, при отсутствии должных навыков, лучше потратить немного времени и потренироваться на ненужных обрезках меди. Важным этапом работы является планирование и подготовка материалов. При помощи маркера и измерительных инструментов нужно тщательно разметить трубы и порезать их по размеру. Отрезать материал можно только труборезом, следя за тем, чтобы ножи этого инструмента располагались строго перпендикулярно трубе. Края труб нужно очистить от заусенцев фаскоснимателем, очистить щеткой и ершиком, а затем обезжирить. Труба, в которую будет входить подготовленный элемент, при помощи развертки снабжается раструбом, который также очищается и обезжиривается. Длина развернутой части трубы обычно принимается равной ее диаметру. Соединяться готовые элементы должны без усилий и с небольшим зазором.

Порядок пайки такой:

• На трубу, которая будет внутри раструба, наносят кисточкой небольшое количество флюса и равномерно его распределяют.
• Трубы соединяют, а выступившие излишки флюса убирают куском ткани.

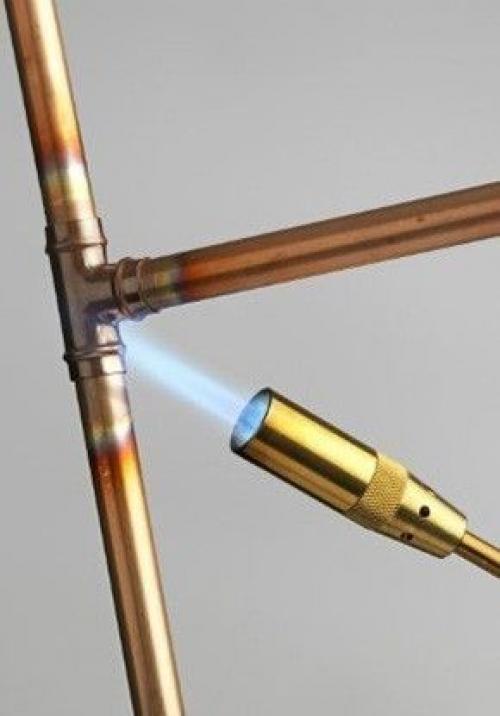

• Горелкой с небольшим пламенем прогревают соединение. Нагревать нужно до тех пор, пока медь не приобретет темный оттенок, флюс не станет серебристым, а припой не начнет слегка плавиться, если им дотронуться до нагретого стыка.
• Наносим на прогретое соединение припой, следя за тем, чтобы не оставалось зазоров – все пространство между трубами должно быть плотно заполнено.
• Нагревать соединение горелкой или паяльником, пока припой не выступит на поверхность.

Важное замечание: остывать такое соединение должно в исключительно неподвижном состоянии, иначе качество пайки оставит желать лучшего и стык может пропускать. После остывания нужно очистить место пайки от флюса, используя ткань. Когда система будет полностью готова, то перед ее запуском в эксплуатацию выполняется обязательная промывка труб горячей водой, направленная на очистку коммуникаций от продуктов пайки и других загрязнений.

Как проверить качество пайки после завершения работы

Для оценки паяемости предложены различные методы испытаний, которые можно подразделить на следующие виды: капиллярное проникновение припоя в зазоры, растекание припоя, погружение в припой, время смачивания. Критическая оценка различных методов испытаний позволяет правильно выбрать материалы при пайке для получения высокой надежности соединений и оценить оптимальные производственные данные на операциях пайки.
Метод испытания на растекание припоя
В методах испытания на растекание припоя на тестовые образцы наносится определенный объем припоя и флюса, образцы затем нагреваются до заданной температуры с помощью электрического резистивного нагрева или горячих плит. Некоторые погружают образцы на поверхность жидкого припоя или флюса в ванне или используют нагрев в печи. Однако такой нагрев не рекомендуется вследствие того, что время нагрева длительное, и без защитной или неокислительной атмосферы поверхность образцов может окисляться в такой степени, что это отражается на результате эксперимента, вдобавок длительный нагрев не отражает реальных условий большинства операций пайки.
При нагреве образцов припой расплавляется и растекается по поверхности. Величина растекания зависит от типа флюса, основного металла и состава припоя. Объем флюса и припоя контролируется путем применения флюсованного припоя определенного диаметра и размера сердцевины. В других случаях заготовки припоя или кольца штампуются из листа припоя известной толщины, дозированное количество флюса на образец наносится градуированной пипеткой.
После растекания припоя образец охлаждается, площадь может быть измерена либо планиметром, либо пятно фотографируется и увеличивается для облегчения проведения измерений и повышения достоверности измерений. Часто площадь растекания проецируют на экран микроскопа и для ее определения используют стандартные листы миллиметровой бумаги.
Если известна площадь растекания и объем припоя, то значение теоретического контактного угла капли припоя на поверхности определяют, используя выражение:

где θ — угол в градусах, V — объем припоя, S — площадь растекания.
Выражение предполагает, что объем припоя небольшой, гравитационное воздействие отсутствует и позволяет дать количественную оценку паяемости, малые значения угла свидетельствуют о хорошей паяемости.
По максимальной высоте расплавленного припоя после опыта на поверхности можно судить о степени паяемости. Однако этот метод больше подходит там, где площадь растекания припоя приблизительно круглая. Растекание припоя часто носит неправильный характер вследствие химических и физических свойств испытываемых поверхностей.
К неразрушающим способам относятся : визуальный контроль качества пайки, проба на керосин, гидро — и пневмонагружение, рентгеноконтроль, газоэлектрический контроль качества пайки, метод контроля ультразвуком и магнитные методы контроля; разрушающие — это металлографический анализ на образцах, вырезанных из мест разрушения паяной конструкции (после разовых или циклических испытаний), а также механические испытания паяных образцов на растяжение, сжатие, срез и отрыв.
