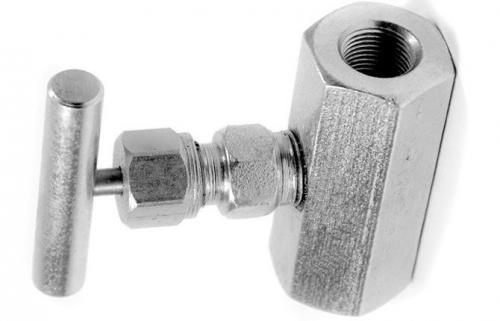

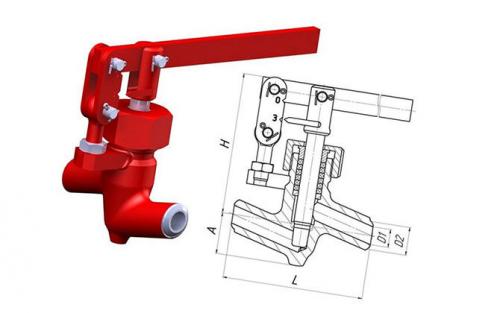

Игольчатый клапан – один из базовых элементов трубопровода, обеспечивающий постепенное запирание или открытие потока среды, ее дросселирования. Работает с жидкостями или газом. Устройство игольчатого крана направлено на надежную, безопасную регулировку потока веществ. Выполнение функций обеспечивают следующие элементы:

• шток с коническим наконечником;
• рукоятка, соединенная со штоком;
• уплотнители;
• отлитый из металла корпус;
• крышка, закрепляемая на корпусе;
• регулировочный винт.

Небольшая часть кранов использует уплотняющие кольца, но в основном производители отказалась от них.

Для износостойкости материал корпуса должен быть приспособлен к среде, с которой работает изделие. В зависимости от окислительных и химических свойств газа или жидкости, степени физического воздействия, корпус делают из соответствующего условиям материала. Вентили в устройстве всегда металлические, но для удобства могут быть оснащены рукояткой из пластика.

Срок службы зависит от материала и того, как подключить игольчатый кран. Некачественный или установленный неправильно клапан быстро перестанет работать. Конструкция неправильного типа может создать аварийную ситуацию.

Принцип работы

Название основано на форме наконечника штока – конусообразный, заостренный, он напоминает иглу. Эта деталь увеличивает точность регулировки параметров. Концевик бывает мягким или жестким, в зависимости от вида устройства. Игловидный наконечник облегчает контроль за средой в трубе в условиях высокого давления.

Когда рукоять устройства вращают влево (против часовой стрелки), происходит перемещение штока. Он проходит по нанесенной на внутренней части корпуса резьбе, продольно в отношении своей оси. Этим шток открывает отверстие для потока газообразной или жидкой среды в трубопроводе.

Поворот рукояти в противоположную сторону перекроет выходное отверстие, а концевик штока попадет в седло. Это элемент, расположенный внутри корпуса.

Чем больше игольчатых кранов установлено на трубопроводе, чем точнее проходит регуляция потока жидкости или газа.

Помимо игольчатой конструкции есть аналоговые виды запорных устройств, но первая отличается 3 преимуществами:

• стойкостью к повышенному давлению;
• облегченному контролю;
• недоступностью обратного потока.

Поверхность штока покрыта хромированным слоем для сопротивления износу. Принцип управления бывает механическим или ручным. Можно автоматизировать процесс путем подключения штока к электрическому приводу.

Виды игольчатых кранов по типу запорного механизма

Есть целый набор разновидностей конструкции, отличающихся по механизму, назначению, техническим параметрам. Определяют тип игольчатого крана также по степени герметизации. Разновидности конструкций по типу запорного механизма бывают следующими:

1. Запорные. Приспособлены к экстремальным условиям. За счет агрессивного воздействия среды, срок эксплуатации кранов снижен – условия работы вызывают процесс коррозии. Повреждение происходит из-за скопления жидкости в механизме. Применяют запорные клапаны на магистралях, т. к. они выдерживают высокую температуру, сопротивляются давлению.

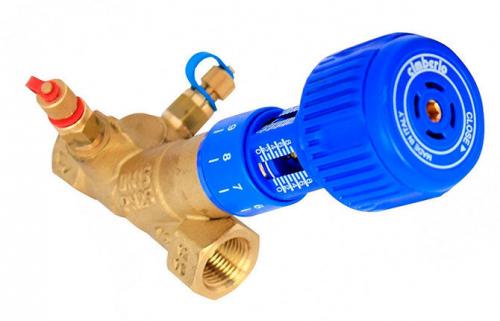

2. Балансировочные. Применяются в коммуникациях с частыми разветвлениями, в системах отопления. Для сложных трубопроводов необходимо сохранение равновесия в отношении температуры, давления, скорости потока. Механизм контролирует количество проходящего по коммуникации вещества. Он приспособлен для взаимодействия с водой, имеет низкий уровень сопротивления и не подвергается коррозии, за счет материала (латунь).
3. Регулирующие. Их применяют в системах, рассчитанных на средний или маленький уровень давления потока. Механизм хорошо поддается ремонту, устойчив к износу. Материал изделий этой разновидности – сталь. Их диаметр составляет 20 мм. Предназначены для работы с газообразным потоком, жидкой средой или нефтяной смесью.

Для чего нужен трехходовой кран между сосудом и манометром. В каких случаях используют такое устройство, как трехходовой кран для манометра

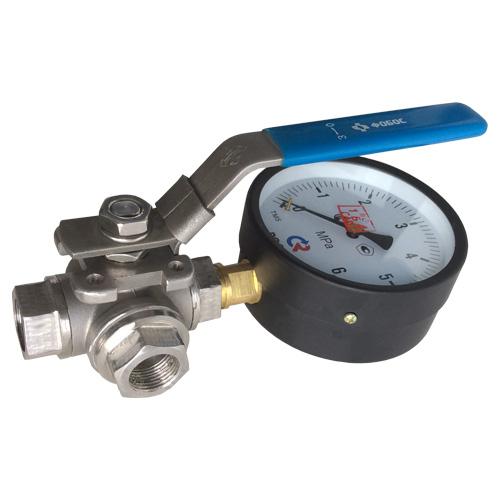

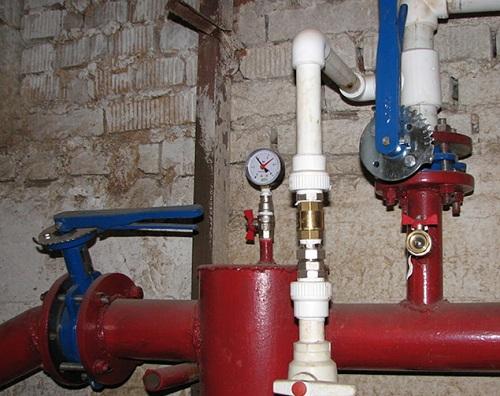

Согласно правилам СНиП в системе трубопровода перед манометром должен быть установлен трехходовой кран, позволяющий производить продувку, проверку или отключение манометра. Трехходовые краны для измерительных манометров мастера сантехники используют при монтаже трубопроводов пара, горячей и холодной воды.

Так же их используют на баллонах и трубопроводах с кислородом, азотом, природным газом, двуокисью углерода, маслами и другими нейтральными жидкостями и газами.

Задача манометров в такой конструкции – показывать давление в баллоне или трубопроводе. Вентиль, в свою очередь, должен обеспечивать безопасность и корректность работы манометра.

Для чего нужен манометрический кран

Установка трехходового манометрического клапана преследует следующие цели:

• Возможность проверить прибор, подключив к нему контрольный манометр;
• Возможность сбрасывать давление перед прибором, что защищает его от залипания стрелки;
• Возможность отключить манометр от системы;
• Возможность продувать манометрический отвод с целью удаления загрязнений, негативно влияющих на точность измерительного прибора.

В промышленных целях и на производствах, где необходим постоянный контроль давления на трубопроводах, установка такого прибора обязательна.

Пренебрежение данным правилом может стоить дорого, так как при неправильных показаниях измерительного прибора и отсутствия контроля давления, возможно повреждение трубопровода.

В домашних условиях вместо крана часто используют проходной муфтовый вентиль, так как давление в домашней системе гораздо ниже.

Режимы работы

В зависимости от положения запорного механизма, клапан для манометра может находится в следующих рабочих режимах:

• Направлять рабочую среду из магистрали в манометр;
• Направление на манометр перекрыто. Манометр пребывает без нагрузки, рабочая среда свободно проходит по трубопроводу;
• Производится сброс давления на измерительном устройстве при закрытом трубопроводе;
• При неправильном повороте запорного механизма, кран может соединить магистраль с атмосферой. Однако в этом случае для прохождения рабочей среды останется отверстие в 3 мм, что позволит избежать поломки манометра.

Виды кранов

Исходя из способов крепления и внутренней конструкции, выделяют три основных вида вентилей.

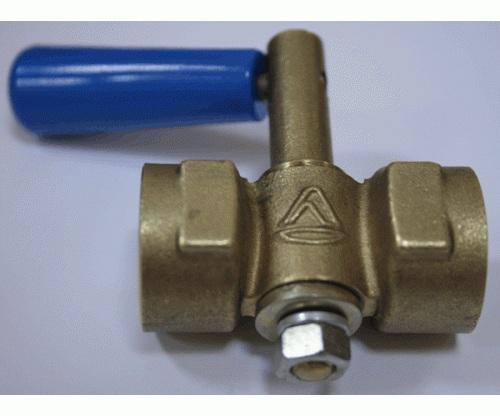

Пробковый натяжной кран

Свое название он получил от способа герметизации и вида запорного механизма.

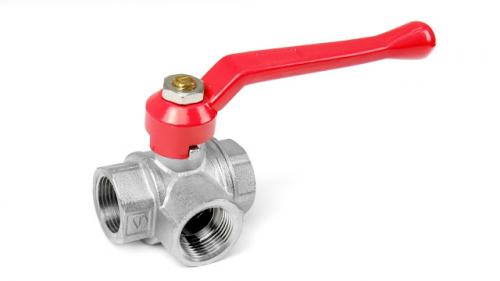

Трехходовой пробковый клапан с натяжным способом герметизации выпускается в следующих модификациях:

• С обеих сторон проходного отверстия трубные или метрические резьбы. Третий выход – дренажное отверстие;
• С одной стороны – трубная резьба, с другой – метрическая, с третьей – дренажный выход;
• Аналог первого и второго устройства, но с запорной рукоятью в виде рычага или бабочки;
• Резьбы с двух сторон, с третьей – фланец для подключения манометра.

Изготавливаются такие краны из латуни. Конструкция их абсолютно проста, однако имеют место два существенных недостатка:

• Пробковые вентили требуют довольно большого усилия для приведения в действие запорного или переключающего механизма.
• Из-за мягкости металла (латуни) существует большой риск отрыва хвостовика пробки при подтяжке контрольной гайки.

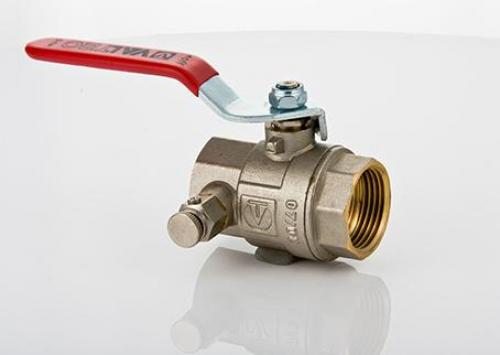

Шаровый кран с дренажом

Она имеет множество преимуществ перед аналогами:

• Простота самой конструкции;
• Высокая степень герметичности;
• Небольшие габариты;
• Простота монтажа и легкость использования;
• Элементарные проточные зоны, не имеющие зон скопления сора;
• Возможность применения в вязких или застойных зонах.

Шаровый кран получил свое название от особенности внутренности запорного механизма. Внутри конструкции находится шар с прорезью в виде буквы «Г» или буквы «Т».

Изготавливается шаровый кран в тех же модификациях что и пробковый, однако первый всегда оснащается запорной рукоятью.

Шаровый кран с муфтовым отводом

В виде трехходового манометрического крана может использоваться, так же, шаровый кран с обычным муфтовым отводом. В отличие от предыдущего варианта, корпус такого механизма изготавливают не из обычной, а из хромированной латуни.

К муфтовому выходу может подсоединяться дренажный механизм или контрольный манометр.

Установка и обслуживание

Трехходовые краны для манометра устанавливаются на трубопровод так же, как и любые другие запорные механизмы, обратный клапан и прочее.

Резьбовые соединения обматываются фум лентой или и прикручиваются к трубе.

Клапан с ручным управлением в котором затвор перемещается при помощи резьбовой пары называется. Запорная арматура

Запорная арматура.

1. Определение.

2. Классификация.

3. Типы запорных элементов:

3.1 Кран;

3.1.1 Шаровый Кран

3.1.2 Конусный кран

3.2 Запорный клапан;

3.2.1 Сальниковая арматура

3.2.2 Сильфонная арматура

3.2.3 Мембранная арматура

3.3 Задвижка;

3.3.1 Виды задвижек

3.3.1.1 Клиновая задвижка

3.3.1.2 Жеский клин

3.3.1.3 Двухдисковый клин

3.3.1.4 Упругий клин

3.3.2 Паралельная задвижка

3.3.3 Шберная задвижка

3.3.4 Шланговая задвижка

3.3.5 Задвижка с выдвижным шпинделем

3.3.6 Задвижка с не выдвижным шпинделем

3.4 Дисковый затвор (Заслонка)

4 Разновидности арматуры по присоединению:

4.1 Фланцевое присоединение арматуры;

4.2 Арматура под приварку;

4.3 Резьбовая арматура;

4.3.1 Муфтовая арматура

4.3.2 Штуцерная арматура;

4.4 Цапковая арматура.

1. Определение

Запорная арматура вид трубопроводной арматуры, предназначенный для перекрытия потока среды. Она имеет наиболее широкое применение и составляет обычно около 80% от всего количества применяемых изделий. К запорной арматуре относят и пробно-спускную и контрольно-спускную арматуру, используемую для проверки уровня жидкой среды в ёмкостях, отбора проб, выпуска воздуха из верхних полостей, дренажа и т.д.

2. Классификация устройств может быть произведена по нескольким признакам:

• Область применения;
• Принципу управления и действия;
• типу запорного элемента;
• присоединению к трубопроводу.
