Преимущества чугунной безраструбной системы канализации SML: надежность и долговечность

Преимущества чугунной безраструбной системы канализации SML: надежность и долговечность

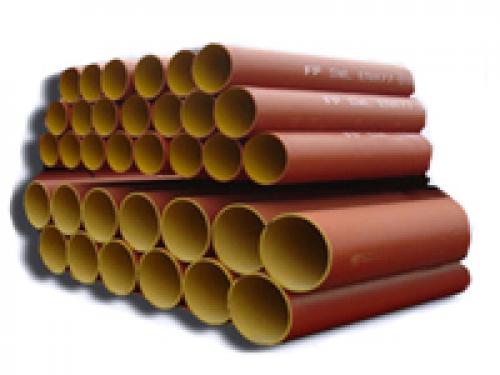

Безраструбная чугунная труба sml может использоваться для обустройства канализационных, систем водоотведения под строительство зданий различной этажности. Монтаж систем, выполнение проектных работ должно осуществляться в соответствии с требованием DIN EN12056, а также с общепринятыми правилами и нормами. Для монтажа изделий используют соединительные хомуты. Эти приспособления устанавливают в канализационных безнапорных системах. Хомуты специального исполнения способны выдерживать давление от 3 до 10 бар. Соединение деталей канализационной системы осуществляется при помощи хомутов. Монтаж, демонтаж чугунных конструкций sml осуществляется очень просто.

Можно выделить следующие достоинства для строителей и монтажников:

• канализационная система оперативно монтируется (сроки выполнения работ удается сократить до минимума);
• при монтаже не обязательно применять специальный инструмент (конструкции можно распилить обычной болгаркой, хомуты закручивают обычным простым ключом);
• чугун не раскалывается (экономия средств при строительстве, отличная ремонтопригодность системы);
• качественный материал обеспечивает безопасность применения, долговечность системы.

Предлагаемая продукция имеет российские сертификаты. При необходимости любой элемент системы можно просто заменить. Общая целостность системы в таком случае нарушаться не будет. Все, что необходимо выполнить в таком случае — снять хомуты, затем — освободить необходимые элементы. Благодаря высокой прочности, упругости материала стенки труб являются тонкими и одновременно с тем — прочными. Благодаря такой особенности вес трубы удается существенно снизить. Монтаж, ремонт или демонтаж систем проводится намного проще и оперативнее. При этом не обязательно использовать специальные опоры.

Связанные вопросы и ответы:

Что такое чугунная безраструбная система канализации SML

В середине прошлого столетия недостатки используемых в системах канализации труб из чугуна с раструбами (SME) стали стимулом для разработки более эффективных решений. В результате в конце 60-х появились первые безраструбные чугунные трубопроводы (SMU). В настоящее время существует несколько разновидностей данных изделий – BML, TML, VML, KML, SML – каждая из которых предназначена для определенных условий и сфер применения.

2807

Особенности применения

Внутренние и наружные канализационные системы

Характерной общей чертой всех безраструбных чугунных систем трубопроводов является способ соединения их элементов друг с другом . Суть его заключается в том, что торцы трубопроводов или фитингов размещаются параллельно друг другу и скрепляются специальных металлическим хомутом, снабженным манжетой из эластомера. Такое решение обеспечивает сразу несколько преимуществ:

• удобство монтажа и демонтажа;
• высокую герметичность соединения;
• снижение риска продольных смещений;
• уменьшение отходов изделий.

Принципиально новым способом соединения, преимущества которого перед раструбным сразу стали очевидными, модернизация систем не ограничилась. Использование в качестве материала для производства канализационных труб серого чугуна, получаемого в том числе из металлолома, позволило снизить себестоимость изделий. Дополнительные достоинства обеспечило нанесение на внутреннюю и внешнюю поверхности специальных покрытий, способствующих повышению износостойкости и препятствующих образованию отложений на внутренней поверхности за счет повышения её гладкости.

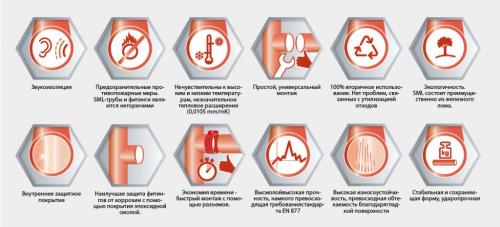

К числу основных преимуществ чугунных трубопроводов можно также отнести:

• длительный срок службы;
• высокую прочность;
• значительную термостойкость и негорючесть;
• стойкость к коррозии и агрессивным средам;
• экологичность (за счет возможности использования в качестве вторсырья);
• хорошую звукоизоляцию.

Разновидности безраструбных чугунных трубопроводов:

Все безраструбные чугунные системы можно разделить на две категории – внутренние и наружные. Первые предназначаются для транспортировки бытовых и производственных канализационных стоков внутри зданий и их доставки к внешним сетям. Вторые же обеспечивают отвод от сооружений и до коллектора. При этом внутри каждой категории существует разделение ещё на несколько разновидностей, различающихся эксплуатационными характеристиками.

Внутренние системы:

SML – предназначены для организации системы канализации преимущественно в жилых домах и других зданиях, для которых нехарактерна высокая агрессивность среды. Имеют внешнее покрытие в виде слоя грунтовки толщиной около 40 микронов, обеспечивающее достаточную защиту от коррозии при открытом монтаже. Внутреннее эпоксидное покрытие желтого цвета толщиной 120 микронов, соответствует EN 877.

KML – используются для отвода сточных вод, содержащих агрессивные вещества. Рекомендованы для использования в медицинских и образовательных учреждениях, заведениях общепита, гостиницах, а также для отвода производственных стоков. Отличаются наличием дополнительного внешнего оцинкованного покрытия, расположенного под слоем грунтовки темно-серого цвета, а также утолщенным внутренним эпоксидным покрытием толщиной 250 микронов.

V ML – системы с усиленной термоизоляцией и защитой от воздействия конденсата. Представляют собой SML трубопроводы, покрытые сверху слоем негорючей твердопенной изоляции, защищенным стальным кожухом. Предназначены для неотапливаемых помещений, например, складов, а также для отвода дождевой и талой воды. Возможна прокладка снаружи здания. Существует исполнение с дополнительной защитой от промерзания.

Внешние системы:

TML – безраструбные чугунные трубопроводы, предназначенные для прокладки под слоем грунта, в том числе под дорогой (при условии размещении сверху смягчающего слоя). Наружное покрытие образовано оцинкованным слоем поверхностной плотностью 130 г/м²и эпоксидным лаковым орехово-коричневого цвета толщиной 60–100 мкм. Внутренне покрытие толщиной 120 мкм.

BML – система безраструбных чугунных труб, обеспечивающая отвод ливневых и талых вод от мостов, путепроводов и других подобных сооружений. Внутреннее эпоксидное покрытие толщиной 120 мкм, внешнее – слой цинка (40 мкм) и эпоксидный лак (80 мкм).

Какие преимущества использования чугунной безраструбной системы канализации SML перед другими материалами

Звукоизоляция. За счет высокой плотности чугуна происходит эффективное гашение звуковых волн и вибраций, возникающих во время работы и эксплуатации трубопроводных систем. Системы труб и фитингов SML демонстрируют уровень шума от 10 до 25 дБ в зависимости от соблюдения рекомендаций по установке. Огнестойкость.В случае пожара чугунные трубы не плавятся, не горят, не распространяют огонь и токсичный дым, а также не являются причиной образования капель горящего вещества. На поверхности труб не образуются трещины, деформация или повреждения. Не требуется осуществление специальных противопожарных мероприятий при прокладке через межэтажные перекрытия. Класс пожаробезопасности А1 согласно DIN 4102. Модульность и взаимозаменяемость конструкций.Использование механических соединительных элементов (хомутов) наряду с возможностью предварительной сборки фрагментов конструкций позволяет значительно упростить процесс монтажа, избежать ошибок, сохранить прямолинейность конструкции, оптимизировать временные затраты, а также обеспечить возможность извлечения фрагмента трубопровода без полного демонтажа и нарушения целостности всей системы, стояка или магистрали. В отличие от раструбных труб, при демонтаже и установке которых возникало множество сложностей, при использовании безраструбных труб эти проблемы полностью исключены: благодаря хомутовым соединениям любой сегмент можно быстро убрать или поставить. Температуроустойчивость.Чугунные трубы нечувствительны к высоким и низким температурам. Незначительное тепловое расширение соответствует коэффициенту линейного удлинения бетона. Благодаря этому данные трубы можно заливать бетоном, т. к. при таком способе прокладки в конструкции не возникает линейно напряженных участков. Прочность.Гарантированный срок эксплуатации чугунных трубопроводов составляет более 25 лет. Высокий запас прочности, отсутствие необходимости технического обслуживания обуславливают возможность открытой прокладки и абсолютную стойкость к агрессивному воздействию окружающей среды. Чугун – наилучший материал как для внутренних, так и для внешних инженерных систем зданий. Экологичность.100 %-ное вторичное использование – SML состоит преимущественно из лома и подлежит повторной переработке.

Как происходит установка чугунной безраструбной системы канализации SML

В середине ХХ века появилась необходимость в инновационных технологиях и материалах для обустройства надежной канализационной системы. В это время мнения профессионалов сошлись на одном, самая надежная и качественная система для отвода стоков – безраструбная чугунная канализация, других вариантов просто не существует. Поэтому при сборке различных канализационных систем стали использовать именно такие изделия.

Чугунные трубы без раструбов представлены двумя группами:

• Изделия наружного типа, которые используются для отвода стоков от мостовых сооружений (имеют обозначение BML) и от строений (TML), их в большинстве случаев прокладывают под землей.
• Изделия внутреннего типа, которые включают трубопроводы, имеющие покрытие, препятствующее образованию конденсата (VML), отводы стоков от объектов (включая медицинские учреждения, предприятия общественного питания и гостиницы), которые имеют большое количество агрессивной среды (KML), отвод канализационных вод внутри строений (SML).

Для перечисленных коммуникационных систем используются чугунные трубы, в состав которых добавлен мелкодисперсный графит. При производстве таких изделий используется хорошо изученная технология центробежного литья, не требующая больших финансовых вложений.

Совет:
Не делайте ОШИБКИ в расчётах!
Используйте строительные калькуляторы онлайн - расчёт строительных материалов и конструкций для ремонта и стройки быстро и точно.

Внутренняя часть безраструбной чугунной канализации чаще всего обработана эпоксидной смолой, защищающей трубы от агрессивного воздействия рабочей среды и повреждений различного типа, включая механические.

Соединение труб для чугунной канализации выполняется с помощью хомутов, которые состоят из двух частей:

• Хомут, выполненный из нержавеющей стали высокого качества.
• Резиновая манжета, выполненная из материала, устойчивого к негативному влиянию различных стоков.

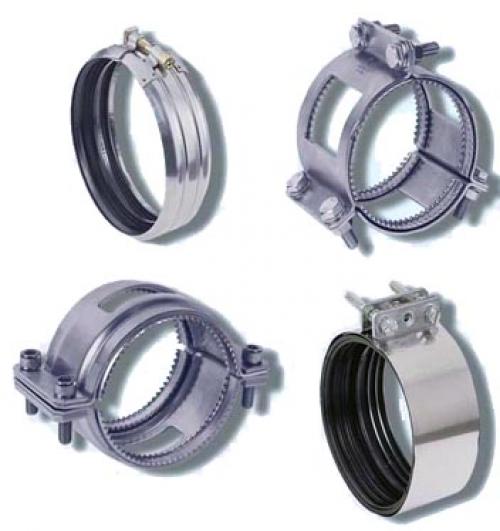

Хомуты, которые используют для сборки безраструбной чугунной канализации, бывают двух типов:

• Усиливающие . Могут выдерживать большую нагрузку, что делает возможным их использование при монтаже напорных канализационных сетей. Крепление таких хомутов выполняется поверх трубы.
• Соединительные . Используются для монтажа канализации низкого давления. С помощью хомутов замена поврежденных участков трубопровода выполняется за короткий промежуток времени с минимальными затратами. Для этого необходимо ослабить хомуты и выполнить необходимые работы по демонтажу.

Какие существуют особенности конструкции чугунной безраструбной системы канализации SML

Для соединения чугунных труб и фасонных частей SML используются стандартные соединительные хомуты ( типа Rapid ). Данный тип хомутов обеспечивает герм етичность системы при величине давления до 0,5 бар.

Системы водоотведения, как правило, проектируются как безнапорные самотечные системы. Но при определенных условиях (перегрузки, засоры, отступы стояков и повороты лежаков) в таких системах может возникать некоторое давление. Соответственно, при возникновении повышенного эксплуатационного давления системы канализации должны быть герметичны и газонепроницаемыми, т.е. никакие стоки, запахи и загрязненный воздух из внутренних трубопроводов здания не должны проникать в помещения.

Для выполнения данных требований необходимо защищать трубопровод, находящийся в зоне повышенного давления, надлежащим способом от деформации и разъединения. Как правило, к подобным мерам относят использование усиливающих зубчатых хомутов ( типа Kombi Kralle ), устройство плавных переходов при смене направления трубопровода, применение соответствующего крепежа.

К системам, в которых возможно возникновение давления свыше 0,5 бар, и требующих выполнения особых условий следует относить:

• системы в местах аккумуляции сточных вод, т.е. расположенные в зоне подпора. Зона подпора соответствует зоне, находящейся ниже уровня улицы;
• участки перегрузок ливневой канализации зданий;
• канализационные напорные системы (работающие под давлением);
• системы канализации, проходящие через несколько подземных этажей без присоединений к ним.

Более подробные рекомендации и схема приведены ниже:

Системы в местах аккумуляции стоков: соединения трубопроводов, расположенных в зоне подпора , в которой предполагается возникновение давления до 0,5 бар , выполняются при помощи стандартных соединительных хомутов типа Rapid. При номинальном диаметре трубы DN от 100 до 150 мм необходимость применения усиливающих зубчатых хомутов отсутствует, однако, при изменении направления трубопровода любого диаметра и для трубы диаметром DN 200 следует предусматривать установку усиливающих зубчатых хомутов (типа Kombi Kralle). При изменении направления трубопровода, как правило, зубчатыми хомутами усиливается сам участок поворота;

Все соединения трубопроводов, расположенных в зоне подпора , в которой предполагается возникновение давления свыше 0,5 бар , должны оснащаться усиливающими зубчатыми хомутами;

Динамическое воздействие потока при изменении направления течения может вызвать возникновение продольных или отталкивающих от оси сил, стремящихся разъединить элементы трубопровода, поэтому на данных участках рекомендуется устанавливать усиливающие зубчатые хомуты;

Ливневая канализация зданий (водостоки): трубопроводы, предназначенные для отвода ливневых стоков, и их соединения должны выдерживать давление, возникающее при засорах отводящей сети. В вертикальных трубопроводах, транспортирующих ливневые стоки, столб воды (в непроходимой сети) не действует как продольная сила, соответственно не происходит осевой подвижки трубопровода, поэтому достаточно использовать стандартные соединительные хомуты. Но все участки изменения направления и изменения диаметра на вертикальных и горизонтальных трубопроводах ливневых стоков обязательно усиливаются зубчатыми хомутами. Все соединения трубопровода ливневых стоков, расположенные ниже уровня подпора необходимо оснащать усиливаюшими зубчатыми хомутами;

Напорные системы канализации: напорные участки могут прокладываться из чугунных труб SML до DN100. Соединения в напорных трубопроводах , по которым отводятся стоки от канализационных насосных станций, выполняются с применением хомутов Rapid и усиливающих зубчатых хомутов Kombi Kralle. Такие соединения способны выдерживать давление: до 10 бар (для диаметров DN 50-100). Для больших значений давлений или диаметров применяются соединители типа GRIP.

Системы канализации, проходящие через несколько подземных этажей без присоединений к ним: в данном случае перепад давления будет аналогичен перепаду давления в безнапорном ливневом коллекторе и, соответственно, должны предприниматься аналогичные меры.

Какие требования предъявляются к грунту для установки чугунной безраструбной системы канализации SML

Безраструбная канализация SML - это система из литейного чугуна, которая отвечает требованиям современного строительства.

Трубы и фитинги не имеют привычных раструбов, а соединяются между собой «стык в стык» хомутами, состоящими из манжеты, выполненной из химически устойчивой резины EPDM, вложенной в сам хомут, изготовленный из высококачественных сортов стабилизированной нержавеющей стали.

Соединительные хомуты в стандартном исполнении используются для безнапорных систем канализации (0,5 бар), если же сверху соединительного хомута установить обжимную манжету, смонтированная система выдерживает внутреннее давление до 10 бар.

Использование хомутов настолько удобно, что обеспечивается легкий монтаж и демонтаж каждого элемента системы канализации, ослабив два хомута, можно освободить необходимый элемент или задать ему необходимый угол поворота.

Трубы и фасонные части системы SML производятся по международным и европейскими стандартами DIN 19522 / EN 877, номинальными диаметрами от 50 мм до 300 мм, трубы при этом имеют длину 3000 мм.

Использование системы чугунной безраструбной канализации соответствуют требованиям нормативных документов ГОСТ 6942-98 .

Внутренняя поверхность труб надёжно защищена от химических и механических воздействий благодаря использованию нового усовершенствованного и экологически чистого покрытия на основе модифицированной эпоксидной смолы.

Все фасонные части системы SML подвергаются внутренней и наружной обработке, равномерной грунтовке и антикоррозионной обработке, а также внутри покрываются защитным эпоксидным слоем.

Защита поверхности удовлетворяет высочайшим требованиям антикоррозионной защиты, соответствующей ГОСТ 9.602-2005 ЕСЗКС и даже многократно превышает его.

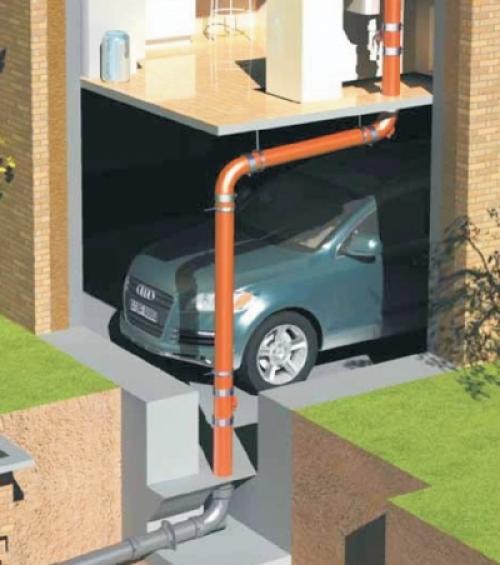

Система идеальна для применения в многоэтажных зданиях, аэропортах и вокзалах, офисных зданиях и больницах, супермаркетах, отелях, подземных гаражах и паркингах, складах, объектах с повышенными требованиями к огне- и шумозащите.
